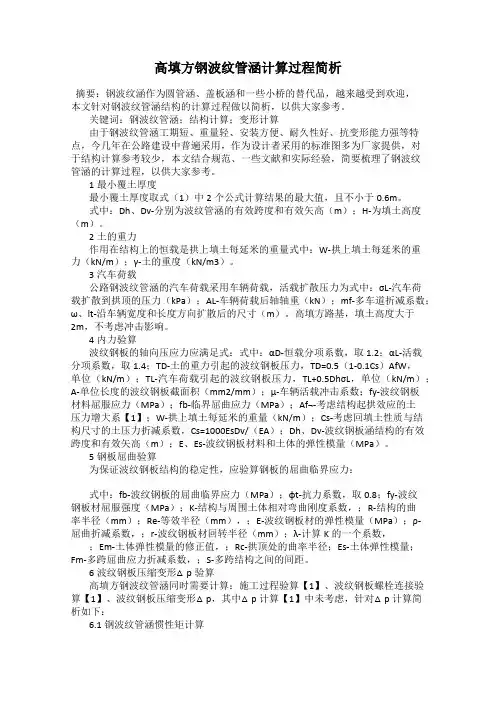

高填方路基涵洞通道计算

涵洞计算1、涵洞的布设本路段小桥涵设置时主要考虑了：上游洞口应考虑流向，下游洞口以不危及农田村镇为原则，同时考虑到圆管涵利于施工，又经济简便，所以大部分形式均采用无压力式圆管涵形式。

本设计所取标准跨径为1.0m 。

本设计中涵洞的位置以及孔径见表1所示：管涵的标准跨径通常取50、75、100、125、150（cm ）。

下面以排水总体规划图中K16+708处的涵洞计算为例。

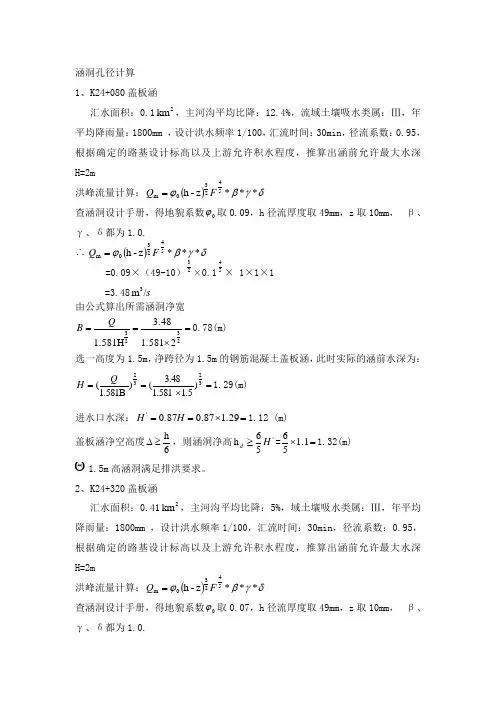

采用的方法为径流形成法，此法是以暴雨资料为主推算小流域洪水流量的一种方法，是公路部门目前普遍使用的一种计算方法，该公式只适用于汇水面积F ≤30 km 2的小流域。

汇水面积：0.0312km ，主河沟平均比降：12.4%，流域土壤吸水类属：Ⅲ，年平均降雨量：793mm ，设计洪水频率1/50，汇流时间：30min ，径流系数：0.95，粗糙度系数n=0.014。

我国公路系统最常采用的是公路科学研究所提出的简化公式，其中未考虑洪峰削减的公式为：由涵洞设计手册得洪峰流量计算：。

()βγδϕ54230m z -h F Q =式中 Q P ——规定频率为P 时的雨洪设计流量（m 3/s ）F ——汇水面积（km 2） h ——暴雨径流厚度（mm ） Z ——被植物或坑挖滞流的径流厚度φ——地貌系数，根据地型、汇水面积F 、主河沟平均坡 度I z 决定β——洪峰传播的流量折减系数，由汇水面积重心至桥涵的距离（L 0＝0.3Km<1Km ）及汇水区的类型（丘陵汇 水区）综合查表3.2－10得 γ——汇水区降雨不均匀的折减系数δ——考虑湖泊或小水库调节作用对洪峰流量影响的折减系数根据已知条件查《公路桥涵设计手册·涵洞》表4-8、表4-11、表4-12、表4-13、表4-14、表4-15，分别得地貌系数0ϕ取0.09，常用迳流厚度h 取53mm ，植物坑洼滞留的迳流厚度z 取10mm ，洪峰传播的流量折减系数β取1、降水不均匀折减系数γ取1.0、小水库（湖泊）调节折减系数δ取1。

2米净跨径.686米填土暗盖板涵整体计算一.盖板计算1.设计资料汽车荷载等级：城-B级；环境类别：Ⅱ类环境；净跨径：L0=2m；单侧搁置长度：0.35m；计算跨径：L=2.3m；填土高：H=.686m；盖板板端厚d1=30cm；盖板板中厚d2=30cm；盖板宽b=0.99m；保护层厚度c=4cm；混凝土强度等级为C30；轴心抗压强度f cd=11.73Mpa；轴心抗拉强度f td=1.04Mpa；主拉钢筋等级为HRB400；抗拉强度设计值f sd=330Mpa；主筋直径为20mm，外径为22mm，共11根，选用钢筋总面积A s=0.003456m2盖板容重γ1=25kN/m3；土容重γ2=21kN/m3根据《公路圬工桥涵设计规范》(JTG D61-2005)中7.0.6关于涵洞结构的计算假定：盖板按两端简支的板计算，可不考虑涵台传来的水平力2.外力计算1) 永久作用(1) 竖向土压力q=γ2·H·b=21×.686×0.99=14.26194kN/m(2) 盖板自重g=γ1·(d1+d2)·b/2/100=25×(30+30)×0.99/2 /100=7.43kN/m2) 由车辆荷载引起的垂直压力（可变作用）根据《公路桥涵设计通用规范》(JTG D60-2004)中4.3.4的规定：计算涵洞顶上车辆荷载引起的竖向土压力时，车轮按其着地面积的边缘向下做30°角分布。

当几个车轮的压力扩散线相重叠时，扩散面积以最外面的扩散线为准根据《公路桥涵设计通用规范》(JTG D60-2004)中4.3.1关于车辆荷载的规定：车辆荷载顺板跨长L a=0.2+2·H·tan30=0.2+2×.686×0.577=0.99m车辆荷载垂直板跨长L b=1.9+2·H·tan30=1.9+2×.686×0.577=2.69m车轮重P=280kN车轮重压强Lp=P/L a/L b=280/0.99/2.69=104.83kN/m23.内力计算及荷载组合1) 由永久作用引起的内力跨中弯矩M1=(q+g)·L2/8=(14.26+7.43)×2.32/8=14.34kNm边墙内侧边缘处剪力V1=(q+g)·L0/2=(14.26+7.43)×2/2=21.69kN2) 由车辆荷载引起的内力跨中弯矩M2=p·L a·(L-L a/2)·b/4=104.83×0.99×(2.30-0.99/2)×0.99/4=46.44kNm边墙内侧边缘处剪力V2=p·L a·b·(L0-L a/2)/L0)=104.83×0.99×0.99×(2.00-0.99/2)/2.00=77.43kN3) 作用效应组合根据《公路桥涵设计通用规范》(JTG D60-2004)中4.1.6关于作用效应组合的规定：跨中弯矩γ0M d=0.9(1.2M1+1.4M2)=0.9×(1.2×14.34+1.4×46.44)=74.00kNm边墙内侧边缘处剪力γ0V d=0.9(1.2V1+1.4V2)=0.9×(1.2×21.69+1.4×77.43)=120.98kN4.持久状况承载能力极限状态计算截面有效高度 h0=d1-c-2.2/2=30-4-1.100=24.9cm=0.249m1) 砼受压区高度x=f sd·A s/f cd/b=330×0.003456/11.73/0.99=0.098m根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)中5.2.1关于相对界限受压区高度ξb的规定:HRB400钢筋的相对界限受压区高度ξb=0.53。

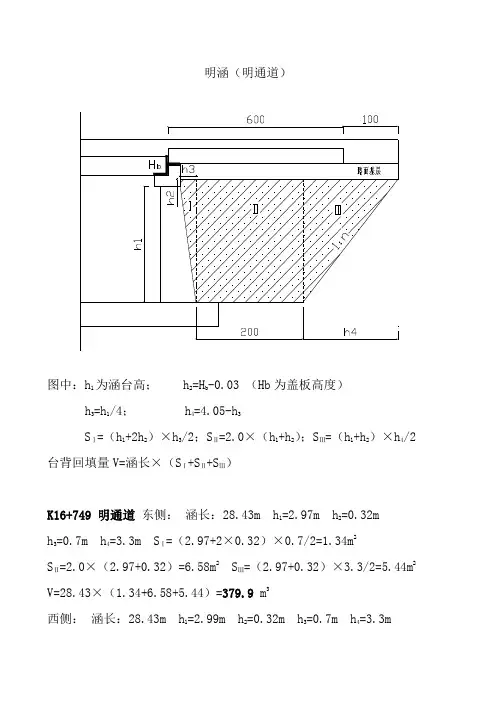

涵洞水泥土回填计算方法摘要：一、涵洞水泥土回填计算方法简介二、涵洞水泥土回填计算公式1.回填体积计算2.水泥用量计算3.土方量计算三、具体计算步骤与实例分析1.确定涵洞尺寸和回填高度2.计算回填体积3.确定水泥用量4.计算土方量四、注意事项与实用性建议正文：一、涵洞水泥土回填计算方法简介涵洞水泥土回填是道路、桥梁、隧道等基础设施工程中常见的施工工艺。

为了保证工程质量和进度，合理计算回填材料用量至关重要。

本文将详细介绍涵洞水泥土回填的计算方法，以供参考。

二、涵洞水泥土回填计算公式1.回填体积计算回填体积计算公式为：V = L × W × H其中，V 表示回填体积，L 表示涵洞长度，W 表示涵洞宽度，H 表示涵洞回填高度。

2.水泥用量计算水泥用量计算公式为：Q = γ × V其中，Q 表示水泥用量，γ 表示水泥密度，V 表示回填体积。

3.土方量计算土方量计算公式为：Q = γ× V其中，Q 表示土方量，γ 表示土壤密度，V 表示回填体积。

三、具体计算步骤与实例分析1.确定涵洞尺寸和回填高度首先，需要测量涵洞的长度、宽度和高度。

以一个实际工程为例，假设涵洞长度为20 米，宽度为10 米，回填高度为3 米。

2.计算回填体积根据公式V = L × W × H，将数值代入得到：V = 20 × 10 × 3 = 600 立方米3.确定水泥用量假设水泥密度为300 千克/立方米，将回填体积代入公式Q = γ × V，得到：Q = 300 × 600 = 180000 千克4.计算土方量假设土壤密度为1500 千克/立方米，将回填体积代入公式Q = γ × V，得到：Q = 1500 × 600 = 900000 千克四、注意事项与实用性建议1.计算过程中应注意单位的统一，确保数据准确性。

2.在实际施工过程中，应根据工程实际情况和土壤特性调整水泥用量和土方量。

涵洞设计承载力计算公式
涵洞设计承载力计算公式是用于评估涵洞结构能够承受的最大荷载的公式。

涵
洞是道路交通建设中常用的工程结构，它们通常用于通行水流的地下隧道，以便维持交通的连续性和便捷性。

因此，涵洞的设计承载力计算对确保道路安全和可靠性至关重要。

涵洞设计承载力计算公式的基本原理是基于结构力学的知识，考虑到涵洞结构
的几何形状、材料特性和应力分布。

下面是一种常用的涵洞设计承载力计算公式：P = 0.85 * (1 - Kc) * fy * A
其中，P表示涵洞的设计承载力，Kc是涵洞结构的填土侧限系数，fy是涵洞结构的钢筋屈服强度，A是涵洞截面的净面积。

在计算涵洞设计承载力时，需要首先确定涵洞的填土侧限系数Kc和钢筋屈服
强度fy。

填土侧限系数是指填土在作用于涵洞结构上时的限制力，根据填土的组
织结构和力学性质进行计算。

钢筋屈服强度则需要根据涵洞结构所使用的钢筋材料进行取值。

涵洞设计承载力的计算公式中，0.85是一个调整系数，用于考虑工程中的不确
定性和安全系数。

这个系数可以根据相关设计规范和实际工程情况进行调整。

需要注意的是，涵洞设计承载力计算公式仅用于初步评估涵洞结构的承载能力，真实的承载能力还需要进一步考虑复杂的地质条件、地下水位和实际荷载等因素进行详细设计和验证。

总而言之，涵洞设计承载力计算公式是用于评估涵洞结构的荷载承载能力的公式。

合理使用该公式可以确保涵洞结构的安全和可靠性，为交通运输提供良好的通行条件。

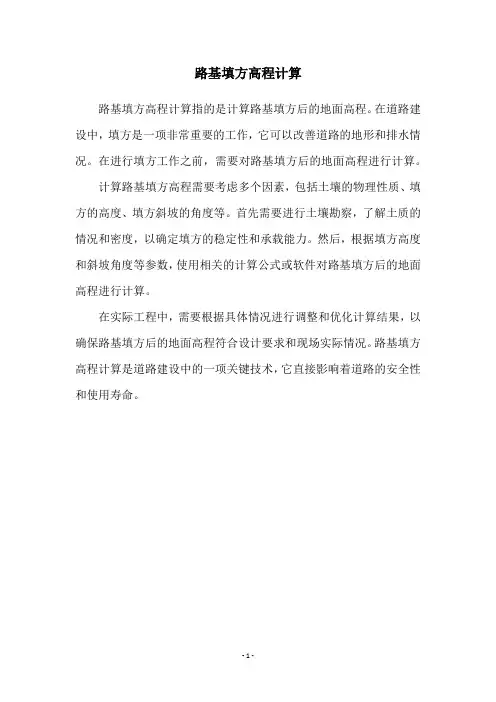

路基填方高程计算
路基填方高程计算指的是计算路基填方后的地面高程。

在道路建设中，填方是一项非常重要的工作，它可以改善道路的地形和排水情况。

在进行填方工作之前，需要对路基填方后的地面高程进行计算。

计算路基填方高程需要考虑多个因素，包括土壤的物理性质、填方的高度、填方斜坡的角度等。

首先需要进行土壤勘察，了解土质的情况和密度，以确定填方的稳定性和承载能力。

然后，根据填方高度和斜坡角度等参数，使用相关的计算公式或软件对路基填方后的地面高程进行计算。

在实际工程中，需要根据具体情况进行调整和优化计算结果，以确保路基填方后的地面高程符合设计要求和现场实际情况。

路基填方高程计算是道路建设中的一项关键技术，它直接影响着道路的安全性和使用寿命。

- 1 -。

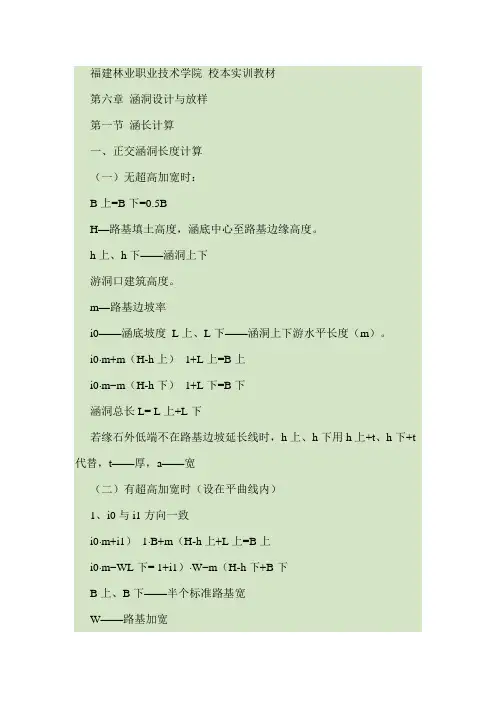

福建林业职业技术学院校本实训教材第六章涵洞设计与放样第一节涵长计算一、正交涵洞长度计算（一）无超高加宽时：B上=B下=0.5BH—路基填土高度，涵底中心至路基边缘高度。
