CAD中的图形尺寸与比例的控制

CAD中如何控制图形的打印线宽?

无论建筑图纸还是机械图纸，打印输出时图形的线宽都是有区别的，打印的图纸通常会加粗本专业的重点图形，而一些辅助线和次要图形则会用细线或虚线打印。

例如建筑图纸中的轴线、机械图纸的中心线都会用虚线表示，且线宽设置得较细，建筑平面图中会突出墙体、门窗等基本建筑构建，而到了电气、暖通、给排水软件中则需要突出本专业的线缆、管线和设备，墙和门窗则会打印成细线。

在CAD中提供了几种控制打印线宽的方法，这些方法并没有孰优孰劣之分，只是结合行业和图纸的特点可以选择更适合的方式。

例如机械软件通常只设置几个图层，中心线、细实线、粗实线等，这些图层中将线型和线宽都设置好了，在绘制图纸时只要将图形绘制到相应的图层上就好了。

自己即使没有机械专业软件，也不妨建立一个模板，按线型和线宽需要设置好几个图层，这样每次绘图和出图时就无需重新设置了。

建筑行业图纸相对要复杂一些，通常按建筑构件来分层，例如墙体、门窗。有时墙体还会分为好几个图层，因此建筑图纸可能有上百个图层，大部分都采用按颜色来设置输出线宽。而一些建筑设备专业软件，例如浩辰电气，线缆直接用带宽度的多段线。

在CAD中控制输出线宽的方式主要有下面三种：

一、使用对象线宽来控制输出线宽所谓“对象线宽”是给图形设置的线宽。

对象线宽最好通过图层来设置，而图形线宽直接用默认的(Bylayer 随层)即可，这样便于对图形进行整体管理和后续修改。

如果需要给某个图层上的图形使用不同线宽时，只能手动设置图形的线宽了。

选中图形后，直接在工具栏中就可以设置。

在图中已经设置了线宽后，想按设置的线宽打印的话，必须选择合适的打印样式表文件，在打印样式表中设置输出线宽为“使用对象线宽”，否则设置的线宽也会被忽略。

采用这种方式的好处是，在图中设置好线宽后，无论使用CAD自带的彩色或单色的CTB文件，默认设置都是“使用对象线宽”，不需要再做任何调整，直接输出即可。

1

CAD布局中的图形怎么调整比例

大家一般调整图形比例都是在模型中，那么大家知道CAD布局中的图形怎么调整比例吗?下面是学习啦小编整理的CAD布局中的图形怎么调整比例的方法，希望能给大家解答。

CAD布局中的图形调整比例的方法在模型中1：1画图

标注时为注释性对象勾选注释性，并添加所需的比例(随时可以添加)

为了随时可以添加注释比例，推荐快速选择

右键菜单中倒数第X项，全部选中标注后，ctrl+1在特性窗口中开启注释性，并添加注释比例。

切换至布局，将所需图框复制过来

Mv命令，新建视口。将视口贴近图框边界，注意不要完全重合，以便以后点选，图中选中部分即为视口。

选中视口，ctrl+1弹出特性窗口，找到注释比例项

先选择注释比例，标准比例会自动修改至一致。如果你是1:1的图框那就没什么问题，如果图框有放大，就要相应更改比例。方法是首先将注释比例调到出图比例，然后图框放大多少倍，就在注释比例左边乘上多少，相应的在标准比例右边乘上多少。所以图框当然是1:1的 2

省事了。

默认的比例不够用的话，用scalelistedit命令添加新的注释比例，注意注释比例不要太多，不然文件会很大，够用就行。

CAD教程：文字标注和编辑简短的文字输入一般使用单行文字，带有内部格式或较长的文字使用多行文字，带有指示作用的文字使用引线文字。

1. 设置文字样式 选择格式-文本样式命令，或单击工具栏中文字样式按钮，或在命令行中输入style。 文字格式对话框由样式名、字体、大小、效果、预览5个选项组成。 用户可以根据自己绘图习惯和需要，设置常用几种字体样式，需要时从字体样式中选择即可。 另外，只有定义了有中文字库的字体，如宋体、楷体等字体文件，才能进行中文标注，否则会出现乱码或问号。 单行文字和多行文字使用的文字样式，用户可以在特性浮动面板的文字卷展栏中对其进行修改，如大小、字体、高度、对齐方式、颜色等。

CAD中怎么控制填充及文字等各类图形显示效果

CAD中怎么控制填充及文字等各类图形显示效果

(1)关闭填充显示。

如果输入Fill命令，设为OFF(或0)，则关闭实体填充模式，新画的迹线、具有宽度的多义线(包括标注的箭头)、填充多边形等,只会显示一个轮廓，它们在打印时不被输出，如下图所示。系统变量Fillmode和命令Fill的作用是相同的，“选项”对话框(op)的“显示”选项卡中的“应用实体填充”的选项设置的就是Fill参数。

(2)关闭线宽显示。

图层和图形都可以设置线宽，在图中显示的线宽是按象素比例显示的，可以大致了解线宽设置，但这些并不是准确的线宽值。线宽值通常是毫米设置的，他的主要作用控制打印的线宽值。在CAD绘图时，可通过底部状态条上的LWT(或线宽)按钮，即可关闭线宽显示。如果不需要在绘图过程中检查线宽的设置，最好不要显示线宽，以优化其显示性能。对于建筑工程设计，通常用颜色或多段线宽度来控制打印输出的线宽，根本没有必要在图中显示线宽。

(3)将文字显示为方框。

如果把Qtext设为ON(或1)，则打开快显文本模式。这样，图中的文字都会显示为一个方框，不会显示内容，打印输出时也是如此。当图中的文字很多时，尤其使用TTF字体(操作系统自带的字体)时，文字显示对显示速度和操作速度会有非常大的影响。当我们在处理其他图形，不关注文字内容时，可以将文字显示为方框，这样缩放、平移、编辑图纸的速度都会快很多。

(4)禁止显示标示点。

所谓标示点，是在选择图形对象或定位一点时出现在CAD绘图区内的一些临时标记。它们能作为参考点，能用REDRAW或REGEN命令清除，但打印输出时并不出现在图纸上。欲禁止标示点显示，可将Blipmode设为Off(或1)，以增强CAD的性能，目前CAD版本默认都关闭此变量。

(5)取消选择预览显示。

在默认状态下，在CAD中将光标移动到图形上，图形会亮显及加粗，这成为选择预览，也就提示将会被选中的对象。预览会给我们提供很多方便，但同时也会影响操作的速度。很多建筑图里会将整个或部分平面图做成一个复杂的图块，当光标停留到这类图块上，可以看到图形是逐渐亮显的，可以明显感觉到选择预览是会占用系统资源的。如果想关掉选择预览或设置选择预览的效果，可以输入OP，打开“选项”对话框，在“选择”选项卡内设置取消勾选“选择预览”相关选项，或点“视觉效果设置”。如下图所示：

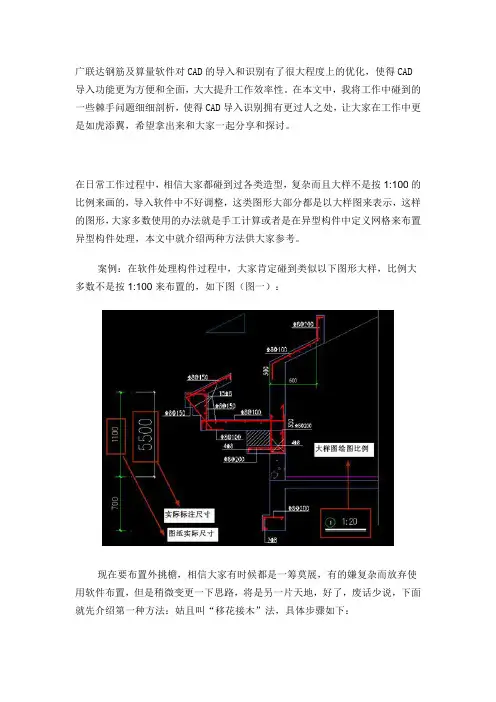

广联达钢筋及算量软件对CAD的导入和识别有了很大程度上的优化，使得CAD导入功能更为方便和全面，大大提升工作效率性。在本文中，我将工作中碰到的一些棘手问题细细剖析，使得CAD导入识别拥有更过人之处，让大家在工作中更是如虎添翼，希望拿出来和大家一起分享和探讨。

在日常工作过程中，相信大家都碰到过各类造型，复杂而且大样不是按1:100的比例来画的，导入软件中不好调整，这类图形大部分都是以大样图来表示，这样的图形，大家多数使用的办法就是手工计算或者是在异型构件中定义网格来布置异型构件处理，本文中就介绍两种方法供大家参考。

案例：在软件处理构件过程中，大家肯定碰到类似以下图形大样，比例大多数不是按1:100来布置的，如下图（图一）：

现在要布置外挑檐，相信大家有时候都是一筹莫展，有的嫌复杂而放弃使用软件布置，但是稍微变更一下思路，将是另一片天地，好了，废话少说，下面就先介绍第一种方法：姑且叫“移花接木”法，具体步骤如下：

第一种方法：

1、 既然有CAD图，那就要充分利用，首先要解决的问题是如何将这个图形导入到软件中能正常使用，如上图（图一）所示，由于绘图比例为1:20，所以实际标注出来的尺寸正好大5倍，好了，我们利用CAD软件将这个大样缩小5倍即可，利用CAD命令：“SC”将图形缩小5倍（如果是整图先将图形“打散”，然后用命令将选定图形缩小需要的倍数），缩小后的图形如下图（图二）：-

2、 为了将挑檐整体抠出来，在CAD中将贴梁线封闭起来，此时可以用软件将修改好的大样图形按1:1形式导入，然后识别柱（先按异型柱识别），选择挑檐外边线进行识别，如下图（图三）：

-

3、 识别完异型柱之后，点击“柱构件”的“定义构件”中可以看到“构件属性”，点击属性中的截面形状“异形”可以看到刚刚识别的异型柱图已经在“多边形编辑器“中，此时将多边形“导出”为一个异型挑檐.PGN格式文件，在如下图：（图四）
