CAD中的图纸比例设置方法

打印CAD图纸时如何设置比例

大家打印CAD图纸的时候最好将比例调节好，这样打印的图纸才准确，接下来就是店铺精心整理的一些关于打印CAD图纸时如何设置比例的相关资料，供你参考。

打印CAD图纸时设置比例的方法

1.作图时必须要按照测量的实际(1:1)的尺寸作图，还要看清楚cad软件上是设置CM还是MM作为单位，如下图是以MM为单位做的衣柜图纸，作图时就要按照此框架尺寸作图。

2.画一个要打印的纸张尺寸(A0、A3还是A4纸)，如要打印A4纸(297mm*210mm)大小的图，填上所要填写的信息内容，如客户、地址、图称、图号等等)，一般每个公司都有代表自己公司的图框。

3.通过设置图框的比例值来控制所打印图纸的比例，根据图纸大小制定适当的比例，现在下图的衣柜就比图框大了数倍。

4.通过缩放所画的A4图框来缩放比例，用缩放命令(快捷键 为：上sc)，然后框选要缩放的A4图框，输入缩放比例值(如20/1)，就能够把衣柜外观图放到图框中了。

5.如下图，这样就完成了，打印前可以点击打印预览看下合不合适。

cad画图如何设置比例尺

推荐文章

CAD十字光标大小在哪里设置 热度： AutoCAD 2007怎么设置捕捉点 热度： cad设置世界坐标系的方法步骤 热度： cad如何设置二维图形 热度： cad的虚线怎样设置 热度：

我们每次在cad里面画图都要设置好比例尺，然后再进行画图，但是很多同学还不太清楚。那么接下来下面是店铺整理的一些关于cad画图如何设置比例尺，供您参阅。

cad画图设置比例尺的方法

首先双击打开电脑上的cad，然后点击界面上方栏目中的“标注”

然后选择下拉框中的“标注样式”

然后在“标注样式管理器”里面点击“修改”

在修改标注样式里面点击“主单位”

这时我们可以看到中间部分由“比例因子”这一栏，cad默认的比例因子就是1，也就是我们画的线段长度就是我们标注的长度。这里我们把比例因子修改成“2”.点击下方的“确定”

确定后就会弹回到之前的界面，这时我们点击“置为当前”，然后点击“关闭”，就已经修改好比例了

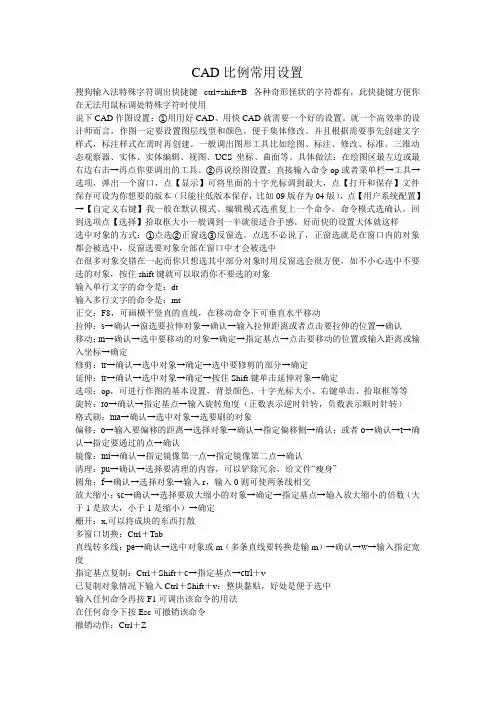

CAD比例常用设置

搜狗输入法特殊字符调出快捷键 ctrl+shift+B 各种奇形怪状的字符都有，此快捷键方便你在无法用鼠标调处特殊字符时使用

说下CAD作图设置：①用用好CAD、用快CAD就需要一个好的设置。就一个高效率的设计师而言，作图一定要设置图层线型和颜色，便于集体修改。并且根据需要事先创建文字样式，标注样式在需时再创建。一般调出图形工具比如绘图、标注、修改、标准、三维动态观察器、实体、实体编辑、视图、UCS坐标、曲面等。具体做法：在绘图区最左边或最右边右击→再点你要调出的工具。②再说绘图设置：直接输入命令op或者菜单栏→工具→选项，弹出一个窗口，点【显示】可将里面的十字光标调到最大，点【打开和保存】文件保存可设为你想要的版本（只能往低版本保存，比如09版存为04版），点【用户系统配置】→【自定义右键】我一般在默认模式、编辑模式选重复上一个命令，命令模式选确认。回到选项点【选择】拾取框大小一般调到一半就很适合手感。好而快的设置大体就这样

选中对象的方式：①点选②正窗选③反窗选。点选不必说了，正窗选就是在窗口内的对象都会被选中，反窗选要对象全部在窗口中才会被选中

在很多对象交错在一起而你只想选其中部分对象时用反窗选会很方便，如不小心选中不要选的对象，按住shift键就可以取消你不要选的对象

输入单行文字的命令是：dt

输入多行文字的命令是：mt

正交：F8，可画横平竖直的直线，在移动命令下可垂直水平移动

拉伸：s→确认→窗选要拉伸对象→确认→输入拉伸距离或者点击要拉伸的位置→确认

移动：m→确认→选中要移动的对象→确定→指定基点→点击要移动的位置或输入距离或输入坐标→确定

修剪：tr→确认→选中对象→确定→选中要修剪的部分→确定

延伸：tr→确认→选中对象→确定→按住Shift键单击延伸对象→确定

选项：op，可进行作图的基本设置，背景颜色、十字光标大小、右键单击、拾取框等等

旋转：ro→确认→指定基点→输入旋转角度（正数表示逆时针转，负数表示顺时针转）

CAD中的比例因子如何设置

在计算机辅助设计（CAD）中，比例因子用于控制绘图的比例。它用于将真实世界中的尺寸转换为计算机绘图中的尺寸。比例因子的设置对于确保绘图的准确性以及与实际尺寸的一致性非常重要。下面是一些关于如何设置CAD中的比例因子的指导：

1.确定比例因子的类型：比例因子可以是线性的，也可以是非线性的。线性比例因子将真实世界中的尺寸直接转换为绘图尺寸，并保持比例不变。非线性比例因子由于不同区域的尺寸变化而改变比例。

2.确定绘图的尺寸和单位：在开始绘图之前，确定绘图的尺寸（例如，平面图，工程图，建筑图等）以及选择适当的单位（英寸，毫米，米等）是非常重要的。

3.确定真实世界中的尺寸：通过准确测量或从技术规范或图纸中获得真实世界中的尺寸。这些尺寸可以是长度，面积，体积等。

4.计算比例因子：比例因子是一个用于将真实世界中的尺寸转换为绘图尺寸的系数。计算比例因子的方法是将真实尺寸除以绘图尺寸。

如果比例因子是线性的，计算方法如下：

比例因子=绘图尺寸/真实尺寸

如果比例因子是非线性的（例如，区域的尺寸变化），可以使用不同的公式或图表来计算比例因子。

5.设置CAD软件中的比例因子：根据计算的比例因子，设置CAD软件中的比例因子。不同的CAD软件可能有不同的设置方法，但通常在文件或绘图设置选项中可以找到设置比例因子的选项。 6.应用比例因子：将真实世界中的尺寸应用到CAD绘图中。使用计算的比例因子将真实尺寸转换为绘图尺寸，并在绘图中正确绘制。

7.检查绘图的准确性：在设置比例因子之后，验证绘图的准确性。使用测量工具或与真实世界中的尺寸进行比较来验证绘图的精度。

8.调整比例因子（如果需要）：如果绘图不准确或与真实尺寸不一致，可以重新计算并调整比例因子。这可能需要通过使用不同的真实世界尺寸或调整绘图尺寸来实现。

需要注意的是，比例因子的设置在不同的绘图阶段和不同的绘图场景中可能有所不同。在开始绘图之前，仔细确保选择适当的比例因子对于绘图的准确性至关重要。
