施工升降机特点、性能及使用姓名：XXX部门：XXX日期：XXX施工升降机特点、性能及使用施工升降机是一种可分层输送各种建筑材料和施工人员的客货两用电梯，因升降机的导轨井架附着于建筑物的外侧，又称外用电梯。
它能随着建筑施工高度相应接高而不用缆风绳拉结，是高层建筑施工中比较理想的垂直运输机械。
1施工升降机的类型及其技术性能1.1施工升降机的分类分类方法类型适用范围按构造分类1.单笼式：升降机单侧有一个吊笼2.双笼式：升降机双侧各有一个吊笼1.适用于输送量较小的建筑物2.适用于输送量较大的建筑物按提升方式分类1.齿轮齿条式：吊笼通过齿轮和齿条啮合的方式作升降运动2.钢丝绳式：吊笼由钢丝绳牵引的方式作升降运动3.混合式：一个吊笼由齿轮齿条驱动，另一个吊笼由钢丝绳牵引1.结构简单，传动平稳，已为较多机型采用2.早期升降机都再用此式，现已较少采用3.构造复杂，已很少采用1.1施工升降机的型号第 2 页共 14 页组型特性代号代号含义主参数名称单位表示法建筑起重机施工升降机S（升）齿轮齿条式C（齿）（附）SC附墙齿轮齿条式升降机最大额定总起重量kg×10-1钢丝绳式G（钢）（附）K(快)Q（倾）SGSGK第 3 页共 14 页附墙钢丝绳式升降机快速安装钢丝绳式升降机倾斜钢丝绳升降机混合式H（混）（附）SH附墙混合式升降机1.2施工升降机的技术性能生产企业上海宝达工程机械有限公司产品型号SCD200/200JSC200/200JSCD200/200AJSC100/100ASCQ150/150J第 4 页共 14 页SCQ100/100JSCD200/200VSCD200/200VASCD200/200YSCT100SCT80SCT90额定载重量（kg）20002000100015001000200020001000800900最大附壁间距（m）9第 5 页共 14 页999966电动功率（kw）2×10.53×10.52×10.53×10.52×10.53×18.52×143710.510.51）吊笼：吊笼是升降机的核心部件，为焊接钢结构体，周围有钢丝防护网，前后分别安装单、双开吊笼门，顶上安装护身拉杆。
SS150施工升降机主要性能参数
安装、调试与使用的主要注意事项
一安装场地要求：
1、基础的承载能力应不小于80KN/m³。
2、基础表面应平整，水平偏差度不大于2mm。
二安装架设
1 安装导轨架的四个连接套平面度不大于0.5mm。
2 导轨架标准节与底架连接的垂直度≤3mm。
3、在第五节导轨架中间安装第一道附着。
附着架安装在导轨架的
中间水平腹杆处。
以后每五节安装一道附着。
三安装中技术要求
1 架体安装的垂直偏差最大不超过架体高的1.5‰。
2 井架截面内，两对角线长度差不超过最大边长的名义尺寸的3‰。
3 导轨接点截错位不大于1mm。
四调试
1 起升机构：当吊笼在最底部时起升机构卷筒应保留最少三圈钢丝
绳。
2 高度限制器：调整下限位时吊笼达到最低端钢丝绳不放松；调上
限位时吊笼最上部保留1.6m的安全距离。
3 重量限制器：调整起重量达到最大起重量的100—110%时，发出
报警信号，切断电源。
SC200/200系列施工升降机
SC200/200施工升降机性能参数表
SC200/200系列施工升降机
SC200/200系列施工升降机是中国建筑科学研究院建筑机械化分院设计，由我厂开发生产的新一代升降机产品，它具有技术性能先进，使用安全可靠，维护保养方便等显著特点。
该施工升降机广泛应用于建筑施工等领域，如工业与民用建筑，桥梁施工、井下施工、大型烟囱施工及船舶工业等场所，适用垂直运输物料及人员，作为永久性或半永久性的电梯还可用于仓库、高塔等不同场合。
该施工升降机特点如下
1、安全装置齐全，设有防坠安全器、短路保
护、缺相保护、断相保护、吊笼上、下限位及极限
开关，底笼门配有电气及机械联锁保护等，确保升
降机安全运行。
2、运行平稳，乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼内净空间增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
3、传动方式采用二驱动（二电机、二减速机）与三驱动（三电机、三减速机）两种方式。
传动时两套装置各自独立，每台电机均装有直流电磁制动器，且制动摩擦附有自动跟踪，调整间隙的功能，从而改善了制动性能，使其平稳可靠；减速机为平面二次包络环面涡轮蜗杆减速机，具有体积少、效率高、承载力大、使用寿命长等优点，其使用寿命为普通涡轮付的4~5倍。
4、电气线路简洁化，操作维修方便，故障率低。

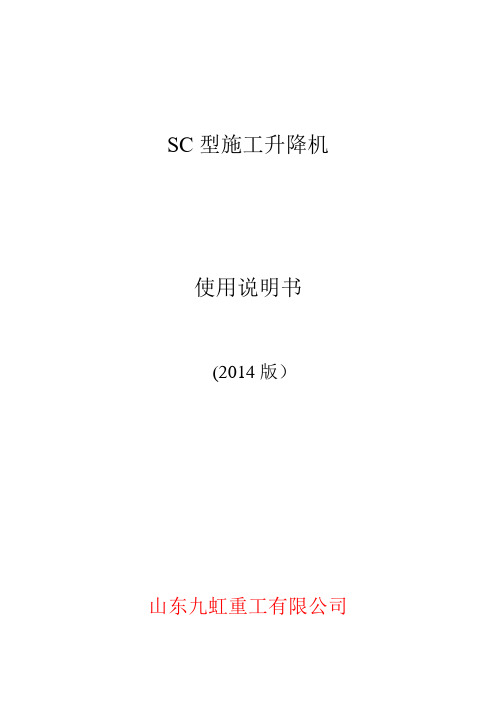

SC型施工升降机使用说明书(2014版）山东九虹重工有限公司SC型施工升降机我公司生产的SC型施工升降机严格按照《吊笼有垂直导向的人货两用施工升降机》（GB/T26557-2011）的各项标准规定，技术要求，实验方法，检测规则，安排组织生产。
所生产的产品，造型时尚、美观大方、质量上乘、安全可靠。
通过了国家有关部门认可的权威机构的质量检测，各种技术性能均达到了国家标准规定的指标，各种证件齐全。
欢迎国内外客户选用，并为客户提供周全的服务。
目录1.概述及特点 (1)2.主要型号编制说明 (2)3.性能参数表 (2)4.构造原理简介 (3)5.升降机的安装 (7)6.升降机使用前的检查项目 (19)7.升降机的运行操作 (20)8.升降机的润滑 (20)9.升降机的保养和维修 (21)10.升降机的调试 (28)11.易损件的磨损极限 (31)12.吊笼坠落试验 (34)13.安全器的复位 (34)14.升降机的拆卸 (35)15.电气系统 (37)16.电气及机械常见故障与分析 (37)17.主要易损件明细表 (41)18.主要外购件明细表 (41)19.附图一 (42)20.附图二 (44)21.九虹升降机八大热点 (45)1.概述及特点SC型施工升降机是中国建筑科学研究院建筑机械化研究分院最新设计推出的新一代施工升降机产品。
SC型施工升降机是一种依靠齿轮齿条传动的电梯，主要用于高层建筑的人、货运输，整机的工作级别为A8。
这种电梯可以非常方便的自行安装和拆卸，并可以随着建筑物的增高而增高。
SC型施工升降机有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备。
我公司在原设计的基础上，根据用户的不同需要做出了各方面改进，外观方面更加完美适用，更加精准。
并有多种配置：变频系统、监控装置、层顶保护装置、无线楼层呼叫装置、GPS定位装置、选层系统、微电脑风速装置等，用户根据需要可进行选择。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min，加装VVVF调速和PLC控制后，可实现0——68m/min无极调速和自动选层、平层，满足不同需要。
目录一、概述————————————————————————————1二、性能参数表————————————————————————2三、构造原理简介————————————————————————3四、升降机的安装————————————————————————11五、使用前检查项目———————————————————————16六、升降机的操作————————————————————————16七、升降机的润滑————————————————————————18八、保养和维修—————————————————————————19九、调整及磨损极限———————————————————————25十、吊笼坠落试验————————————————————————28十一、安全器的复位————————————————————————28十二、电气系统——————————————————————————30十三、电气及机械常见故障与分析——————————————————32十四、主要易损件明细表——————————————————————33十五、主要外购件明细表——————————————————————33十六、基础图———————————————————————————34十七、配套表———————————————————————————36四川科宇机械成套设备有限公司是专门从事研发、生产制造施工升降机、简易升降机等建筑机械设备，客货梯的安装维修的厂家。
公司地处成都蛟龙工业港，占地面积5000平方米，厂房面积3000多平方米。
注册资金800多万元，拥有机加工、焊接、表面处理等配套的生产设备和先进的检测设备。
公司拥有一支高素质、精干的专业技术职工队伍，其中中级职称以上的工程技术人员和管理人员占职工总数的20%以上。
在产品研发方面，通过市场的调研，结合自身的优势，把施工升降机定为公司的主导产品。
施工电梯主要性能参数表
外形尺寸等参数与实物不符时，以实物为准！
施工升降机基础
１）基础承载能力计算：
基础承载能力P=(吊笼质量+底笼质量+导轨架质量+对重质量+载荷)×2.1（KN）
如果基础能分别承受最大压力为46t（单笼120米）和56t（双笼120米）则该基础符合单双笼升降机基础的要求。
同时要求安装中心基础地面约1.2平方米范围内承受的压力不得小于0.15Ma。
2）基础与周围地面的高度关系(见下图)：如果将地面挖下一定深度，这样混凝土基础稍低于地面，在安装完施工升降机后，无门坎可直接推车进吊笼，但必须设置排水装置。
3）升降机正常使用空间尺寸为：5.6米×4.6米，在此范围内不允许
基础高度关系
3）基础布置(见下页图)：
基础要求:
①地脚螺栓预埋件要与基础孔内钢筋有交叉联系,混凝土采用C35
②单笼A向建筑物应离基础基准面B大于3500，双笼A向尺寸5600
范围内不得有建筑物；
③在打基础前应根据附墙形式及建筑物附着点的情况确定好导轨架
中心到附墙点距离。
SC型施工升降机使用说明书(2014版）山东九虹重工有限公司SC型施工升降机我公司生产的SC型施工升降机严格按照《吊笼有垂直导向的人货两用施工升降机》（GB/T26557-2011）的各项标准规定，技术要求，实验方法，检测规则，安排组织生产。
所生产的产品，造型时尚、美观大方、质量上乘、安全可靠。
通过了国家有关部门认可的权威机构的质量检测，各种技术性能均达到了国家标准规定的指标，各种证件齐全。
欢迎国内外客户选用，并为客户提供周全的服务。
目录1.概述及特点 (1)2.主要型号编制说明 (2)3.性能参数表 (2)4.构造原理简介 (3)5.升降机的安装 (7)6.升降机使用前的检查项目 (19)7.升降机的运行操作 (20)8.升降机的润滑 (20)9.升降机的保养和维修 (21)10.升降机的调试 (28)11.易损件的磨损极限 (31)12.吊笼坠落试验 (34)13.安全器的复位 (34)14.升降机的拆卸 (35)15.电气系统 (37)16.电气及机械常见故障与分析 (37)17.主要易损件明细表 (41)18.主要外购件明细表 (41)19.附图一 (42)20.附图二 (44)21.九虹升降机八大热点 (45)1.概述及特点SC型施工升降机是中国建筑科学研究院建筑机械化研究分院最新设计推出的新一代施工升降机产品。
SC型施工升降机是一种依靠齿轮齿条传动的电梯，主要用于高层建筑的人、货运输，整机的工作级别为A8。
这种电梯可以非常方便的自行安装和拆卸，并可以随着建筑物的增高而增高。
SC型施工升降机有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备。
我公司在原设计的基础上，根据用户的不同需要做出了各方面改进，外观方面更加完美适用，更加精准。
并有多种配置：变频系统、监控装置、层顶保护装置、无线楼层呼叫装置、GPS定位装置、选层系统、微电脑风速装置等，用户根据需要可进行选择。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min，加装VVVF调速和PLC控制后，可实现0——68m/min无极调速和自动选层、平层，满足不同需要。
施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。
2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。
3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。
4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。
5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。
6.带对重7.不带对重二、吊笼内尺寸有两种：1.长*宽*高：3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1.施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。
2.施工电梯参数主要技术性能如下：每个吊笼的额定载重量：2000kg/25人；吊笼内尺寸（长×宽×高）：3.2×1.5×2.5（m）；额定提升速度位0～80m/min；每个吊笼的功率：380～415V/50HZ；标准节：尺寸0.65×0.65m，高度 1.508m，重量187kg；吊笼的重量2540kg；基本单元尺寸：3.6×4.4×4.7m。
施工人货梯尺寸
SC200/200施工电梯首先从实用范围上讲，比较适合高层建筑，一般楼高四五十米以上推荐使用这款设备，它即可以载人又可以载货，属于人货两用型施工升降机，我们厂所生产的产品其实都叫施工升降机，但这款也叫它施工电梯，型号为SC200/200，S的意思是施工升降机，C的意思是齿条式，200的意思是每只吊笼载重量是2吨。
它是一款靠电机驱动齿轮，在齿条上，上下滚动来提升笼子内人和货物的一种电梯，同时它带有防坠器、变频器、极限开关、各种门联锁装置，有效保证人和货物的安全。
产品外观上：
它是由：1.外围栏2.底座3.标准节（天节，地节）4.吊笼（进、出物料门，检测门，众多联锁装置，防坠板：（防坠器，上下限位器，上下减速，极限开关），电控箱，变频器，笼顶护栏、5.传动机构（分2传动和3传动），减速机，传动框，传动板，挡雨板）6.吊杆7.电缆线（电缆桶，挑线架）等部分组成。
产品参数上：
吊笼尺寸：3.3×1.5×2.5（米）（内径精确点是3.3*1.58*2.46）整体内部设计空间大
标准节：650*650*1508mm,重量：150KG含齿条
吊笼主梁采用Q355C型折弯钢材，也称锰钢，主梁宽度23MM，厚度6MM，电梯行业里也算是目前最宽的了，强度高，夯实耐用
载重量：2000KG=2吨
提升速度：33m/min。
施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表
1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速
度40/min,传动装置在吊笼顶部,三传动,无对重。
2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升
速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。
3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速
度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。
4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提
升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为
2×2000kg调速变频升降机。
5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速
度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。
6.带对重
7.不带对重
二、吊笼内尺寸有两种：
1.长*宽*高：3.2*1.5*
2.5
2. 3.0*1.3*2.5
三、施工电梯选型及参数
1.施工电梯选型
综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的
SC200/200型施工电梯。
2.施工电梯参数
主要技术性能如下：每个吊笼的额定载重量：2000kg/25人；吊笼内尺寸（长×宽×高）：3.2×1.5×2.5（m）；额定提升速度位0～80m/min；每个吊笼的功率：380～415V/50HZ；标准节：尺寸0.65×0.65m，高度 1.508m，重量187kg；吊笼的重量2540kg；基本单元尺寸：
3.6×
4.4×4.7m。
……
四、基础设置
1、产品说明中对于基础的技术要求
（1）地面压实后承载力，高度小于100m时不得低于0.1Mpa，高度大于100m时位0.15 Mpa。
（2）混凝土强度等级不低于C35。
（3）基础的尺寸为： 4.0m×6.0m×0.3m（京龙）。
2、本工程基础方案
（1）3＃楼施工电梯基础直接置于地下室顶板上。
3、基础设计
（1）3＃楼施工电梯基础
因基础设置于地下室顶板上，故须对顶板进行加固处理，加固方案如下：采用Φ48×3.5钢管进行加固，在施工电梯导架中心四周1.8m×1.8m 范围内立竿按300×300间距支撑并配备方木和可调顶托加固，其他在基础范围内立竿按500×500间距加固。
五、安全防护装置设置
施工人货电梯应具有下列安全防护装置并满足其要求：
1、施工升降机应为人货两用电梯，其安装和拆卸工作必须由取得建设行政主管部门颁发的拆装资质证书的专业队负责，并必须由经过专业培训，取得操作证的专业人员进行操作和维修。
2、地基应浇制混凝土基础，其承载能力应大于150kPa，地基上表面平整度允许偏差为10m，并应有排水设施。
3、应保证升降机的整体稳定性，升降机导轨架的纵向中心线至建筑物外墙面的距离宜选用较小的安装尺寸
江麓牌施工升降机
