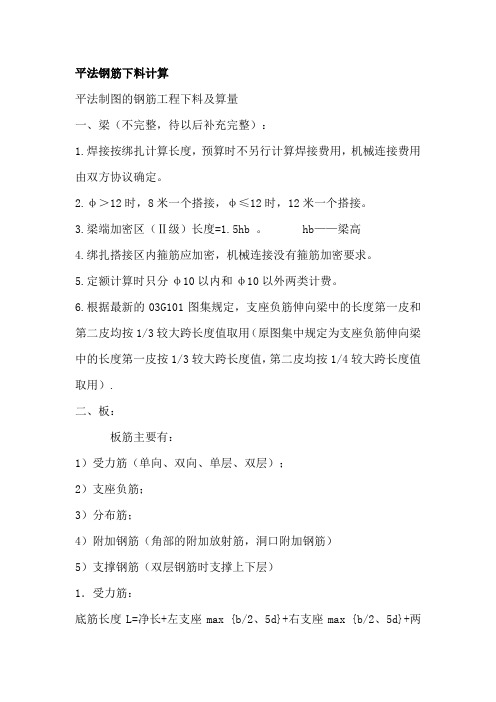

平法钢筋下料计算平法制图的钢筋工程下料及算量一、梁（不完整，待以后补充完整）：1.焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。
2.φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。
3.梁端加密区（Ⅱ级）长度=1.5hb 。
hb——梁高4.绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。
5.定额计算时只分φ10以内和φ10以外两类计费。
6.根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）.二、板：板筋主要有：1）受力筋（单向、双向、单层、双层）；2）支座负筋；3）分布筋；4）附加钢筋（角部的附加放射筋，洞口附加钢筋）5）支撑钢筋（双层钢筋时支撑上下层）1．受力筋：底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；面筋长度L=净长+2 la（两端均为端支座）b——支座宽，d——钢筋直径。
根数=（净长-扣减值）/布筋间距+12.支座负筋及分布筋：负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】负筋根数=布筋范围/布筋间距+1；分布筋长度：有3种计算方法：1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）；2）按轴线长度计算；3）按负筋布置范围长度计算。
以上三种方法都可以，但首选第一种方法。
3.附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】（注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为1米。
精品文档
.
钢筋平法案例----柱
柱计算
1、本工程框架结构，抗震等级二级，钢筋连接形式采用机械连接，柱子的混凝土标号为C30， 保
护层：30 独立基础：厚度600mm 保护层：40 梁截面尺寸：300*600 计算出基础层、1层、4
层柱纵筋（角筋）的长度，算出1层1号箍筋的长度和根数。
答案：基础插筋
第一种情况：当基础的厚度Hj >Lae时,柱插筋弯折长度为max(6d，150)；
第二种情况：当基础的厚度Hj≤Lae时，柱插筋的弯折长度为15d。
1）基础层：lab=29d la=ζa*Lab=29d lae=1.15*29d=34d=34*25=850
2）hj=600 hj≤Lae 所以弯折长度为：15d
3）hn=3.9+1.7-0.6-0.6=4.4m
4）基础层纵筋长度=hj-bhc+弯折+1/3净高=600-40+15*25+4400/3=2402
1层：基础顶到首层楼板顶高度：3.9+1.7-0.6=5m
Hn=3.6-0.6=3m
1层纵筋长度=5000-1/3hn+（1/6hn{第二层净高}，柱大边，500）
=5000+1/3*4400+max（1/6*3000,500,500） = 4033.333
精品文档
.
4层：hn=3400-600=2800
4层纵筋长度=3400-max(2800/6,500,500)-600+600-30+12*25 =3170
算出1号箍筋的长度 11G101-1 P56
1#箍筋总长=2*(B-2*bhc)+2*( H-2*bhc)+ 2*L w
=2*(500-2*30)+2（500-2*30）+2*max（10d，75）+2*1.9d
=2*((500-2*30)+(500-2*30))+2*(11.9*d)=1950.4
1层柱箍筋根数：
4400/3=1466.667=1467 1467-50=1417 1417/100+1=16
{1/3加密区根数}
----------------------------------------------------------------------------
4400/6=733.333=733 733/100 +1=9
{1/6加密区根数}
-----------------------------------------------------------------------------
4400-1467-733=2200 2200/200-1=10
{非加密区根数}
-----------------------------------------------------------------------------
600/100=6
{柱核心区箍筋}
总根数：16+9+10+5=41
