实验五 图形用户界面

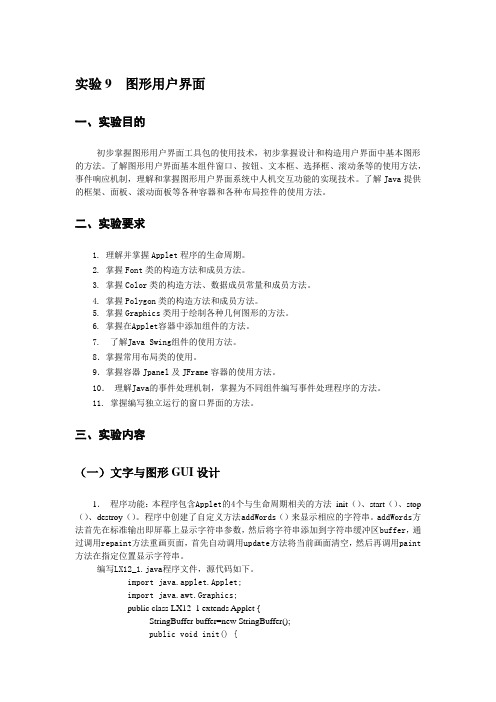

实验9 图形用户界面一、实验目的初步掌握图形用户界面工具包的使用技术，初步掌握设计和构造用户界面中基本图形的方法。

了解图形用户界面基本组件窗口、按钮、文本框、选择框、滚动条等的使用方法，事件响应机制，理解和掌握图形用户界面系统中人机交互功能的实现技术。

了解Java提供的框架、面板、滚动面板等各种容器和各种布局控件的使用方法。

二、实验要求1. 理解并掌握Applet程序的生命周期。

2. 掌握Font类的构造方法和成员方法。

3. 掌握Color类的构造方法、数据成员常量和成员方法。

4. 掌握Polygon类的构造方法和成员方法。

5. 掌握Graphics类用于绘制各种几何图形的方法。

6. 掌握在A pplet 容器中添加组件的方法。

7. 了解J ava Swing 组件的使用方法。

8．掌握常用布局类的使用。

9．掌握容器Jpanel及JFrame容器的使用方法。

10．理解J ava 的事件处理机制，掌握为不同组件编写事件处理程序的方法。

11. 掌握编写独立运行的窗口界面的方法。

三、实验内容（一）文字与图形GUI设计1．程序功能：本程序包含A pplet 的4个与生命周期相关的方法init（）、start（）、stop （）、destroy（）。

程序中创建了自定义方法a ddWords（）来显示相应的字符串。

addWords 方法首先在标准输出即屏幕上显示字符串参数，然后将字符串添加到字符串缓冲区b uffer，通过调用r epaint 方法重画页面，首先自动调用u pdate 方法将当前画面清空，然后再调用p aint 方法在指定位置显示字符串。

编写L X12_1.java 程序文件，源代码如下。

import java.applet.Applet;import java.awt.Graphics;public class LX12_1 extends Applet {StringBuffer buffer=new StringBuffer();public void init() {addWords("执行了初始化方法 init()...");}public void start() {addWords("执行了开始方法s tart()...");}public void stop() {addWords("执行了停止方法s top()...");}public void destroy() {addWords("执行了清除方法d estroy()...");}void addWords(String s) {System.out.println(s);buffer.append(s);repaint();}public void paint(Graphics g) {g.drawString(buffer.toString(),5,15);}}2．在Applet中输出自己的名字、班级及学号，要求名字设置为24号黑体，班级以及学号设置为16号加粗斜宋体。

实验图形用户界面2 (4学时)【实验目的】1.了解图形用户界面基本组件窗口、按钮、文本框、选择框、滚动条等的使用方法，2.了解如何使用布局管理器对组件进行管理，以及如何使用Java 的事件处理机制。

【实验要求】1. 掌握在容器中添加组件的方法，掌握使用布局管理器对组件进行管理的方法。

2. 理解Java 的事件处理机制，掌握为不同组件编写事件处理程序的方法。

3. 掌握编写独立运行的窗口界面的方法。

4. 了解Java Swing 组件的使用方法。

5. 了解对话框的使用方法。

【实验内容】三．在Applet容器中添加组件的方法1．创建一个小应用程序，在其中添加组件（1）程序功能：在用户名及电话号码中输入完信息后，信息显示在最上面的文本域中；点击显示按钮，在相应的文本框中显示；点击退出按钮退出程序。

（2）编写appletTest.java 程序文件，源代码如下。

import java.awt.*;import java.awt.event.*;import javax.swing.*;public class appletTest extends JApplet implements ActionListener { Button btn1, btn2;TextField f,tf1,tf2;TextArea Area;JPanel pane1,pane2,pane3;Container pane;public void init() {setSize(500,300);pane=getContentPane();pane1= new JPanel();pane2= new JPanel();pane3= new JPanel();pane.setLayout(new GridLayout(1,3));pane.add(pane1);pane.add(pane2);pane.add(pane3);setLayout(new GridLayout(3,3));Area=new TextArea (4,40);tf1=new TextField(10); tf2=new TextField(10);btn1=new Button("显示"); btn2=new Button("退出");f=new TextField(20);pane1.add(Area); pane2.add(new Label("用户名"));pane2.add(tf1); pane2.add(new Label("电话"));pane2.add(tf2); pane3.add(f); pane3.add(btn1); pane3.add(btn2);tf1.addActionListener(this); tf2.addActionListener(this);btn1.addActionListener(this); btn2.addActionListener(this);}public void actionPerformed(ActionEvent e) {if (e.getSource()==btn1)f.setText("你按下了“" + e.getActionCommand() + "”按钮");if (e.getSource()==tf1)Area.append("用户名："+tf1.getText()+"\n");if (e.getSource()==tf2)Area.append("电话："+tf2.getText()+"\n");if (e.getSource()==btn2) {System.exit(0);}}}（3）编译并运行程序。

实验2. 图形用户界面设计一、实验目的1 熟悉图形用户界面的设计原则2利用一种设计工具完成图形化的用户界面设计二、实验环境1.计算机2.Vs2012三、实验内容用常用的设计工具(VC/VB/Delphi/PB等)完成一个通用图形用户界面设计，要遵循界面设计的一般原则(一致性、快捷方式、提供错误处理)，注意颜色的使用，学会使用图标、按钮、屏幕布局、菜单和对话框的设计.四、实验步骤1．设计多个对话框，完成填表输入界面的设计，合理使用图标、按钮、颜色；2．设计不同形式的菜单，完成对不同对话框的调用；3．提供简单的错误处理、联机帮助五、实验程序及结果1.主要程序如下privatevoid button1_Click(object sender, EventArgs e){int j, K = 0;char[] s = newchar[30];string n=textBox2.Text +" "+textBox1.Text;string m;if (textBox1.Text == "" || textBox2.Text == ""){MessageBox.Show("账号，密码不能为空");}FileStream fr = new FileStream("D:\\ONE PIECE\\onepiece.txt",FileMode.Open,FileAccess .Read);for (int i = 0; i < fr.Length; i++){for (j = 0; j < fr.Length; j++){s[j] = (char)fr.ReadByte();if (s[j] == '\\'){break;}}s[j] = '\0';m = newstring(s,0,j);if (m == n){K = 1;break;}Array.Clear(s, 0, s.Length);}if (K == 1){this.DialogResult = DialogResult.OK;this.Close();}elseMessageBox.Show("账号或密码错误！");}privatevoid button2_Click(object sender, EventArgs e){Form3 f3 = new Form3();f3.Show();}publicpartialclass Form3 : Form{public Form3(){InitializeComponent();}privatevoid button1_Click(object sender, EventArgs e){FileInfo fi = new FileInfo("D:\\ONE PIECE\\one piece.txt"); if(!Directory .Exists("D:\\ONE PIECE")){Directory.CreateDirectory("D:\\ONE PIECE");}if (!fi.Exists){fi.Create();}if (textBox2.Text == "" || textBox3.Text == "" || textBox3.Text != textBox4.Text) {MessageBox.Show("注册失败！");this.Close();}else{StreamWriter strw = new StreamWriter("D:\\ONE PIECE\\one piece.txt", true);strw.Write(textBox2.Text + " " + textBox3.Text + "\\");strw.Close();MessageBox.Show("注册成功！");this.Close();}}privatevoid timer1_Tick(object sender, EventArgs e){label1.Text = DateTime.Now.ToString();}2.主要界面图一登陆图二注册图四主界面图五功能显示图六反馈。

图形用户接口081180015 戴稚晖通信工程一、实验目的1、了解嵌入式系统图形用户界面的基本编程方法。

2、探讨软件结构的层次关系，学习图形库的制作。

一、实验原理概述1、图形用户界面简介图形用户界面（GUI）是一种图形化为基础的用户界面，使用统一的图形操作方式，如可移动的视图，选项及鼠标，作为用户与操作系统之间的桥梁，从而使用户摆脱了在命令行提示符下与操作系统进行交互的方式。

在嵌入式系统设计中，常被选择作为GUI系统进行开发的有：MiniGUI、MicroWindows、OpenGUI和QT/Embedded。

这些GUI系统都是以Frame Buffer作为图形驱动。

Frame Buffer作为Linux内核提供的一种底层图形接口，将显示设备映射到进程地址空间，是大多数GUI的基础。

2、Frame Buffer简介Frame Buffer又称之为帧缓冲或显存，是系统内的一段存储空间，与显示屏的整个显示区域相对应，通过改变帧缓冲区的内容来改变显示信息。

Frame Buffer的空间大小由显示屏的大小和显示模式决定。

显示屏可以以单色或者彩色显示，单色用一位来表示颜色，彩色可以用2、4、8、16、24、32等位色。

显示屏有单屏和双屏显示模式。

其中双屏显示模式将整个屏幕分为两部分，每个部分有各自的Frame Buffer，它们的地址无需连续，并有独立的两个通道将Frame Buffer中的数据传输到显示屏。

3、Frame Buffer与图像色彩Frame Buffer支持多种颜色显示方式：单色，伪彩色，真彩色，直接色，灰度。

伪彩色的RGB值不能直接从Frame Buffer中得到，而是通过调色板间接得到，此时Frame Buffer中存放的是调色板的索引值，通过索引值获得颜色。

真彩色的RGB值直接从Frame Buffer中得到，且不需要经过调色板。

直接彩色Frame Buffer里存放的是RGB值，但需要经过调色板调色后传输到显示屏。

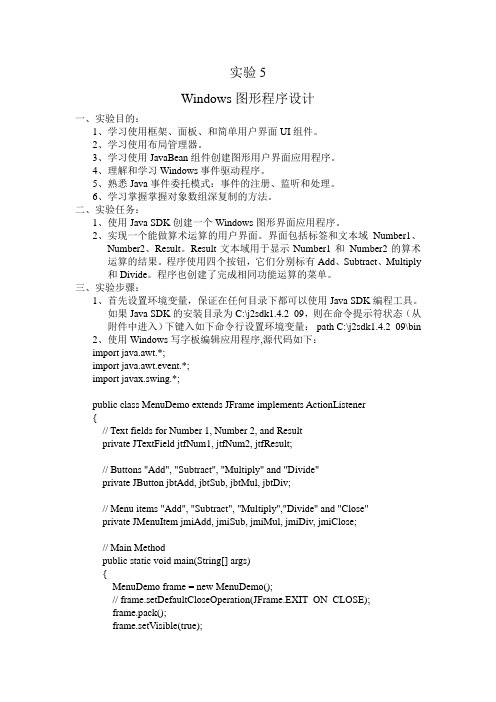

实验5Windows图形程序设计一、实验目的：1、学习使用框架、面板、和简单用户界面UI组件。

2、学习使用布局管理器。

3、学习使用JavaBean组件创建图形用户界面应用程序。

4、理解和学习Windows事件驱动程序。

5、熟悉Java事件委托模式：事件的注册、监听和处理。

6、学习掌握掌握对象数组深复制的方法。

二、实验任务：1、使用Java SDK创建一个Windows图形界面应用程序。

2、实现一个能做算术运算的用户界面。

界面包括标签和文本域Number1、Number2、Result。

Result文本域用于显示Number1和Number2的算术运算的结果。

程序使用四个按钮，它们分别标有Add、Subtract、Multiply和Divide。

程序也创建了完成相同功能运算的菜单。

三、实验步骤：1、首先设置环境变量，保证在任何目录下都可以使用Java SDK编程工具。

如果Java SDK的安装目录为C:\j2sdk1.4.2_09，则在命令提示符状态（从附件中进入）下键入如下命令行设置环境变量：path C:\j2sdk1.4.2_09\bin2、使用Windows写字板编辑应用程序,源代码如下：import java.awt.*;import java.awt.event.*;import javax.swing.*;public class MenuDemo extends JFrame implements ActionListener{// Text fields for Number 1, Number 2, and Resultprivate JTextField jtfNum1, jtfNum2, jtfResult;// Buttons "Add", "Subtract", "Multiply" and "Divide"private JButton jbtAdd, jbtSub, jbtMul, jbtDiv;// Menu items "Add", "Subtract", "Multiply","Divide" and "Close"private JMenuItem jmiAdd, jmiSub, jmiMul, jmiDiv, jmiClose;// Main Methodpublic static void main(String[] args){MenuDemo frame = new MenuDemo();// frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);frame.pack();frame.setVisible(true);}// Default Constructorpublic MenuDemo(){setTitle("Menu Demo");// Create menu barJMenuBar jmb = new JMenuBar();// Set menu bar to the framesetJMenuBar(jmb);// Add menu "Operation" to menu barJMenu operationMenu = new JMenu("Operation");operationMenu.setMnemonic('O');jmb.add(operationMenu);// Add menu "Exit" in menu barJMenu exitMenu = new JMenu("Exit");exitMenu.setMnemonic('E');jmb.add(exitMenu);// Add menu items with mnemonics to menu "Operation"operationMenu.add(jmiAdd= new JMenuItem("Add", 'A'));operationMenu.add(jmiSub = new JMenuItem("Subtract", 'S'));operationMenu.add(jmiMul = new JMenuItem("Multiply", 'M'));operationMenu.add(jmiDiv = new JMenuItem("Divide", 'D'));exitMenu.add(jmiClose = new JMenuItem("Close", 'C'));// Set keyboard acceleratorsjmiAdd.setAccelerator(KeyStroke.getKeyStroke(KeyEvent.VK_A,ActionEvent.CTRL_MASK));jmiSub.setAccelerator(KeyStroke.getKeyStroke(KeyEvent.VK_S, ActionEvent.CTRL_MASK));jmiMul.setAccelerator(KeyStroke.getKeyStroke(KeyEvent.VK_M,ActionEvent.CTRL_MASK));jmiDiv.setAccelerator(KeyStroke.getKeyStroke(KeyEvent.VK_D,ActionEvent.CTRL_MASK));// Panel p1 to hold text fields and labelsJPanel p1 = new JPanel();p1.setLayout(new FlowLayout());p1.add(new JLabel("Number 1"));p1.add(jtfNum1 = new JTextField(3));p1.add(new JLabel("Number 2"));p1.add(jtfNum2 = new JTextField(3));p1.add(new JLabel("Result"));p1.add(jtfResult = new JTextField(4)); jtfResult.setEditable(false);// Panel p2 to hold buttonsJPanel p2 = new JPanel();p2.setLayout(new FlowLayout());p2.add(jbtAdd = new JButton("Add"));p2.add(jbtSub = new JButton("Subtract"));p2.add(jbtMul = new JButton("Multiply"));p2.add(jbtDiv = new JButton("Divide"));// Add panels to the framegetContentPane().setLayout(new BorderLayout()); getContentPane().add(p1, BorderLayout.CENTER); getContentPane().add(p2, BorderLayout.SOUTH); // Register listenersjbtAdd.addActionListener(this);jbtSub.addActionListener(this);jbtMul.addActionListener(this);jbtDiv.addActionListener(this);jmiAdd.addActionListener(this);jmiSub.addActionListener(this);jmiMul.addActionListener(this);jmiDiv.addActionListener(this);jmiClose.addActionListener(this);}// Handle ActionEvent from buttons and menu items public void actionPerformed(ActionEvent e){String actionCommand = e.getActionCommand(); // Handle button eventsif (e.getSource() instanceof JButton){if ("Add".equals(actionCommand))calculate('+');else if ("Subtract".equals(actionCommand))calculate('-');else if ("Multiply".equals(actionCommand))calculate('*');else if ("Divide".equals(actionCommand))calculate('/');}else if (e.getSource() instanceof JMenuItem){// Handle menu item eventsif ("Add".equals(actionCommand))calculate('+');else if ("Subtract".equals(actionCommand))calculate('-');else if ("Multiply".equals(actionCommand))calculate('*');else if ("Divide".equals(actionCommand))calculate('/');else if ("Close".equals(actionCommand))System.exit(0);}}// Calculate and show the result in jtfResultprivate void calculate(char operator){// Obtain Number 1 and Number 2int num1 = (Integer.parseInt(jtfNum1.getText().trim())); int num2 = (Integer.parseInt(jtfNum2.getText().trim())); int result = 0;// Perform selected operationswitch (operator){case '+': result = num1 + num2;break;case '-': result = num1 - num2;break;case '*': result = num1 * num2;break;case '/': result = num1 / num2;}// Set result in jtfResultjtfResult.setText(String.valueOf(result));}}3、把上面编辑的源程序保存成Java源程序文件(扩展名为java)，程序文件名分别是MenuDemo .java。

实验八图形用户界面【开发语言及实现平台或实验环境】Windows2000 或XP，JDK1.6与Jcreator4.0【实验目的】1.了解图形用户界面基本组件窗口、按钮、文本框、选择框、滚动条等的使用方法，2.了解如何使用布局管理器对组件进行管理，以及如何使用Java 的事件处理机制。

【实验要求】1. 掌握在Applet 容器中添加组件的方法，掌握使用布局管理器对组件进行管理的方法。

2. 理解Java 的事件处理机制，掌握为不同组件编写事件处理程序的方法。

3. 掌握编写独立运行的窗口界面的方法。

4. 了解Java Swing 组件的使用方法。

5. 了解对话框的使用方法。

【实验内容】一．创建图形用户界面图形用户界面〔Graphic User Interface ，简称GUI〕是为方便用户使用设计的窗口界面，在图形用户界面中用户可以看到什么就操作什么，取代了在字符方式下知道是什么后才能操作什么的方式。

组件〔Component〕是构成GUI 的基本要素，通过对不同事件的响应来完成和用户的交互或组件之间的交互。

组件一般作为一个对象放置在容器〔Container〕内，容器是能容纳和排列组件的对象，如Applet、Panel〔面板〕、Frame〔窗口〕等。

通过容器的add 方法把组件加入到容器中。

1．在Applet 中添加标签、按钮并使用网格布局〔1〕程序功能：在Applet 容器中添加组件标签、按钮，并使用网格布局管理器排列组件在容器中的位置。

〔2〕编写LX8_1.java 程序文件，源代码如下。

import java.awt.*;import java.applet.Applet;public class LX8_1 extends Applet {Label l1;Button b1, b2, b3, b4, b5, b6;public void init() {setLayout(new GridLayout(3,3)); // 设置网格布局〔3 行3 列共9 个网格〕l1=new Label("标签1");b1 = new Button("按钮1");b2 = new Button("按钮2");b3 = new Button("按钮3");b4 = new Button("按钮4");add(l1);add(b1);add(b2);add(b3);add(new Label());add(b4);add(new Button("按钮5"));add( new Button("按钮6"));add(new Label("标签2"));}}〔3〕编译程序。

实验五人机界面交互设计实验一、目的1、熟悉构建人机交互界面的方法和设计自定义菜单的方法2、会制作简单的菜单和界面二、环境1、WINDOWS环境2、Labview8.6软件三、内容与步骤：[练习1]用户菜单的设计要求：开始中包含：登陆、注销、分栏符、退出系统操作：启动测试、暂停测试帮助：帮助文档、关于LabVIEW实验步骤：在前面板的菜单栏上找到编辑菜单，下拉编辑菜单找到运行时菜单，点击它出现上面的编辑界面，有3种菜单可以选择，分别是默认菜单，最小化菜单，自定义菜单，这里我们选择自定义菜单，然后在右边的菜单项类型中选择‘用户项’用户就可以编辑它的名字和标识符。

我们依次在名字中输入’开始，注销‘等名字。

上头的加号表示添加，左右表示所属的子菜单。

用户可以自己尝试的编辑。

[练习2]利用控件的属性节点编写一个VI，使其界面美观、生动。

如图：实验步骤：在前面板中添加波形图标控件，添加两个布尔圆形指示灯，在经典—经典布尔中添加。

现在我们来自定义它的属性节点。

选中控件右击找到高级—自定义，然后进入到自定义编辑窗口，在菜单项我们看到一个扳手样的图标，单击它我们会看到有有’从文件中导入’你可以导入你自己的图片啊，还可以看到“图片项”那里有四个图标你可以自己定义，按钮控件一般定义两个，按一下改变成另一个图标。

程序框图如上图绘制。

[练习3]利用下面这两张图片做一个自定义按钮控件，ON为笑脸，OFF为哭泣。

1.2.3.4.5.完成调用[练习4]练习普通对话框的使用（1）在程序框图中添加单按钮对话框，在函数—编程—对话框中选择，然后运行（2）同理这里选择双按钮对话框（3）。
