渝北箱式叠压给水设备

箱式叠压给水设备工作原理箱式叠压给水设备，听起来是不是有点高大上？其实它就是用来给我们的生活提供源源不断的水源的好帮手。

想象一下，没有它的日子，那可真是像干涸的河流，心里想喝水却无从下口，简直是痛苦得不行。

这个设备，简直就是个“水工厂”，每当我们打开水龙头时，它在背后默默地工作，让水流畅无阻地来临。

它的工作原理其实不复杂，主要是通过电动泵将水从地下水源或者水池里抽上来。

这个过程，就像是把水从深海里拉到沙滩上一样，想想都觉得酷炫。

设备里有个“心脏”——水泵，它负责不停地“抽水”，而叠压的意思就是通过一系列的水泵组合起来，形成一个强大的水压系统。

就像一个乐队，各种乐器齐心合力演奏出动听的旋律。

水泵在工作的时候，一会儿就像小马奔腾，一会儿又像老牛拉车，稳稳当当地把水送到每个需要的地方。

这个箱式叠压设备还特别聪明，里面有各种传感器和控制器，它们就像精明的管家，随时监测水压和水位，确保一切正常。

当水位低的时候，泵自动启动，像个打不死的小强，源源不断地工作；水位高了，它又会聪明地停下来，避免浪费水。

这种智能化的设计，简直是科技的结晶，让人忍不住想给它点个赞。

很多朋友可能会问，这玩意儿维护起来麻烦不麻烦？简单得很。

定期检查一下水泵的运行状态，清理过滤器，像对待自己的爱车一样，细心呵护就行。

谁不想让自己的水源保持清新呢？更何况，定期的维护还能延长设备的使用寿命，省下不少的维修费用，真是一举两得。

还有一点不得不提，就是它的应用场景。

无论是高楼大厦，还是别墅庭院，箱式叠压给水设备都能派上用场。

尤其在大城市里，水压不足是个老大难问题，有了这个设备，大家的用水需求就能轻松搞定。

就像在一场大雨过后，大家一起欢呼雀跃，水流淌而下，滋润着大地。

箱式叠压给水设备绝对是现代生活中不可或缺的一部分。

想想，没有它，大家的日子可真是“没水可言”。

每次我们享受着洁净的自来水，都是在感谢这个默默奉献的“水使者”。

从早晨的洗漱到晚上的洗澡，它都在为我们服务，真是辛苦它了。

箱式叠压供水设备箱式叠压供水设备的发展背景：随着经济社会的快速发展和城市化进程的加速，各个地区的城市建设也走上更高的台阶，高层建筑随之而来拔地而起。

商务办公楼、高层写字楼、居民住宅楼也越来越高，鳞次栉比的高层建筑时尚着人们的生活，满足了人们对生活对工作的需要。

但是高层建筑在日常使用中，不免会遇到各种问题。

各个城市市政管网的压力一般是2公斤左右，供水高度一般是6层楼高。

如果建筑超过6层高，市政管网的水压是无法满足要求的。

所以，超过6层的建筑必须要配备供水设备对市政管网的水进行加压。

所以就有了箱式叠压供水设备的应用需要，箱式叠压供水设备的市场应运而生。

箱式叠压供水设备工作原理：该设备设置一套增压泵组，市政管网的水与水箱的水同时汇合至稳流罐中，当市政管网压力充足时，从市政管网取水向用户供水，当市政管网供水量不足时，此时流量控制器开始工作，将管网压力始终维持在最低服务压力上，同时最大化的满足用户的用水。

此时，位于水箱出水口的智能增压装置开始工作，将水箱零压力的水增至与市政管网相同的压力，将水提升至稳流罐中，水泵从稳流罐中取水，向用户管道供水，利用增压水箱进行补偿，延长了补偿时间，提高了补偿能力，大大提高了供水设备的安全、稳定性。

控制系统设置了自动定时—循环控制装置，定时定期自动对水箱水源循环使用，保证了水箱中水质的新鲜、洁净，高峰时起到调峰作用。

设备正常工作时自来水进水总管的压力要高于倒流防止器和水泵进水端连接的管路的压力，当此端管路压力高于自来水进水总管的压力时，倒流防止器会立即关闭，从而保证用户管网的水不会倒流到自来水总管，当倒流防止器出现异常排水和泵房进水时，报警装置将此信号传给控制系统，控制系统接到此信号后立即发出报警信号，并自动关闭设备进水口电动阀。

由于叠压供水设备的特点，它可以在自来水原有压力的基础上叠加增压供水，当信号采集系统出现故障或干扰后，就有可能使出水总管的压力超过系统额定压力，超压保护装置采用机械控制模式，当系统出现超压现象后，超压保护装置自动将开关量信号传到控制系统，从而杜绝超压现象的发生。

箱式叠压供水的介绍陈小婵【摘要】目前二次供水设备使用最多的是变频恒压,有地下水池和叠压供水.近年,箱式叠压供水作为新兴技术走进了市场.本文重点介绍箱式叠压供水的优点及两种叠压供水方式的工作原理.【期刊名称】《城镇供水》【年(卷),期】2018(000)001【总页数】3页(P23-25)【关键词】节能;变频恒压;叠压供水;箱式叠压供水【作者】陈小婵【作者单位】珠海水务集团有限公司客户服务分公司,广东珠海 519000【正文语种】中文目前二次供水采用最多的两种方式是变频恒压有低位水箱和叠压供水，两种方式都各有优缺点，叠压供水设备无低位水箱，占地面积小，且利用了市政管网进水的压力，节能优点较为突出，但由于会对管网压力和周围用户造成影响，所以使用叠压设备的地点较为局限。

变频恒压有低位水箱的供水方式不受地点的限制，但管网的水是先进入地下水箱，完全浪费了市政管网的进水压力，达不到节能的效果，且需设置较大的低位水箱，占地面积较大。

近几年出现了一种新的技术叫箱式叠压设备，该供水方式将传统的变频带水箱的方式和叠压供水两种方式结合，对两者的优缺点取长补短，一方面缩小了低位水箱的容积，相对传统的变频带水箱的设备占地面积小，另一方面通过优化控制系统减少了对市政管网压力的影响，克服了传统罐式叠压供水的缺点，达到较好的节能效果，这样的新型设备相比传统叠压供水安全性提高了，扩大了设备的应用范围。

目前箱式叠压还未被广泛使用，但其优点较为突出，相信将来会得到大力的推广。

1.箱式叠压供水设备的构成箱式叠压供水设备同时具有叠压供水和变频有低位水箱供水方式两种功能，所以配置了两种供水方式的设备及配件，包括不锈钢水箱、稳流罐、水泵机组、补偿泵、压力传感器、电动阀、流量调节阀、变频控制柜、管道管件等。

有的产品还具备远传监控、提前预警等智能互联的功能。

2.箱式叠压供水的系统原理图虽然各厂家的箱式叠压供水设备在设备配置和控制系统上略有不同，但基本工作原理大同小异，主要分为以下两大类，原理图如图1、图2。

浅谈叠压供水设备在高层小区供水中的应用我国自从改革开放以来，经济迅速发展，高楼大厦如雨后春笋，一座座矗立在人们面前，然后，高楼用户用水水压、水质问题一直是困扰着许多设计人员和自来水公司的难题，然而随着科技的进步这几点问题也在慢慢的解决。

当前各大中型城市中市政自来水管道的末端压力一般为0.19-0.24Mpa，而目前用水器具要求最低流出水头为0.05Mpa，也就是说当用户的用水高度超过0.13-0.19Mpa ,即住宅三至四层以上时，市政管网中的自来水压力已经不能满足用户的要求，这时候就需要加压来保障用户的需求。

目前，二次供水设施大多采用断流水箱与水泵相结合的供水方式，这种方式的优点是：供水管道直接进入水箱，后经水泵加压供给用户，不会对市政管网的其他用户造成影响；缺点是：（一）水进入水箱后，容易造成二次污染，需定期清洗消毒水箱，浪费水资源并且给用户带来麻烦，给后期运行带来不便（二）市政管网的压力经水箱后减弱，不能充分利用上市政给水管网中的压力，造成能源的浪费（三）泵房所需占地面积较大，资金投入较多，泵房施工工期较长，使用泵房有噪音。

（四）用户停电时，即使市政管网有压力也无法使用，不能为用户供水。

为了防止水源的二次污染，提高水质质量，降低能耗，节能减排，科研机构研制开发出了管网叠压供水设备，该设备能根据市政管网和用户管网所需的压力，自动调节水泵的启停，使用叠压供水设备具备以下优点：（一）用户运行成本低，耗电量少，能够利用市政管网中自来水的压力从而达到节约能源的目的，进而节约了运行成本。

（二）使用过程中水压稳定，不会对市政管网中水压进行干扰。

（三）不需设置生活水池，防止水源的二次污染，不用定期清理生活水池。

叠压供水设备按结构形式、根据土建类型，和现场安装条件目前常见的可分为室外整体式、室内分体式、室内整体式。

其中室外整体为水泵机组与控制系统安装于保护箱内，此种形式目前适用点相对后两者较少；室内分体为水泵机组与稳流罐分别为相互独立的个体，可根据场地布置安装；室内整体为水泵机组与稳流罐采用整机一体安装，目前适用最为广泛的一种安装方式。

ZWX(I)箱式无负压供水设备功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负压。

2、置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。

3、借压(或叠压)超过许可吸水压力和流量时可在自来水管网压力基础上增压。

与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。

4、变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。

5、无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。

6、停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。

7、高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。

另可根据用户需求配置人机界面，可视化远程调整、监测和维护。

ZWX(I)箱式无负压供水设备供水系统概述ZWX(I)箱式无负压供水设备交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。

根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。

因为水泵的流量与转速成正比;压力与转速的平方成正比;轴功率与转速的三次方成正比。

所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。

据统计，常规水泵大部分时间在额定负荷下运行工作。

特别是自来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。

随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。

箱式无负压叠压生活给水设备安装、保养注意事项一、案例工程箱式无负压变频供水设备由下列设备组成：现在就无负压变频供水设备的安装、保养注意事项及优点进行阐述：案例工程生活恒压变频设备采用箱式无负压式供水。

此产品是一种全新一体化供水设备，是在无负压变频供水和变频供水的基础上开发研制的，吸取了无负压叠加变频供水和变频供水设备的优点，有效利用了无负压叠加自来水压力功能和水箱蓄水调节恒压供水功能，（无负压叠加自来水压力功能原理：利用密封罐体内高压气水压力达到供水目的。

具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。

当压力达到指定上限时远程控制压力表通过控制柜使泵机自动停止。

设备中的水压高于外界管网压力，自动送水至供水管网。

当罐体内水位下降，罐内气体膨涨压力减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。

如此反复，使设备不停供水。

当罐内气体不足时，补气阀可自动补气。

），水箱蓄水是为了市政管网停水时补水作用。

二、生活恒压变频设备安装使用及保养1、安装前应仔细检查泵体内有无硬质物，以免运行时损坏叶轮和泵体。

2、安装时管路重量不允许加在泵上，以免使泵变形，影响正常运行。

3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

4、在泵的进、出口管路上安装调节阀，在泵出口附近安装远程压力表，以控制泵在额定工况内运行，确保泵的正常使用。

5、排出管路杂物，如装逆止阀应装在闸阀的后面。

6、泵的安装方式分为硬性联接安装，安装牢固，垫片绝不能缺少。

7、生活恒压变频设备安装在地下二层通风良好、灰尘少、不潮湿的场地，环境湿度为5℃－40℃，环境良好。

8、为方便设备安装、保养、设备四周留了1米空间，人孔处应保留1.5米空间，四周地面设排水沟。

9、生活恒压变频设备安装在用砼浇注罐体支承座。

基座在主体施工时已经固化，吊装罐体及变频设备并放稳，安装时用水平尺把槽钢基础安装水平，误差控制在1mm,保证变频设备运行时良好，随后安装附件，接通电源。

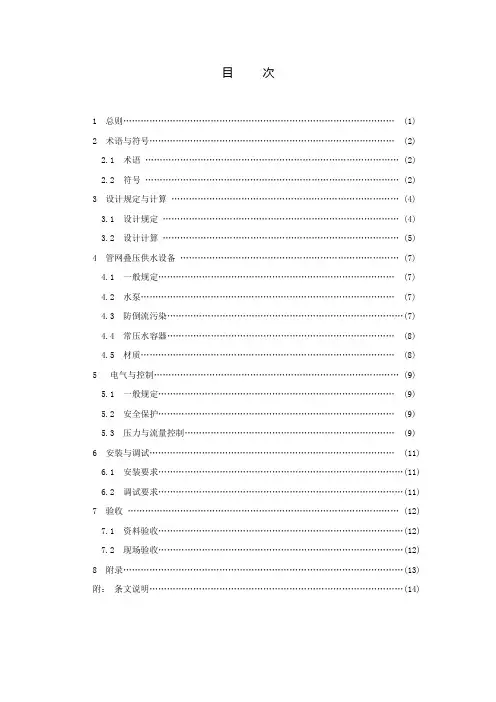

目次1 总则 (1)2 术语与符号 (2)2.1 术语 (2)2.2 符号 (2)3 设计规定与计算 (4)3.1 设计规定 (4)3.2 设计计算 (5)4 管网叠压供水设备 (7)4.1 一般规定 (7)4.2 水泵 (7)4.3 防倒流污染 (7)4.4 常压水容器 (8)4.5 材质 (8)5 电气与控制 (9)5.1 一般规定 (9)5.2 安全保护 (9)5.3 压力与流量控制 (9)6 安装与调试 (11)6.1 安装要求 (11)6.2 调试要求 (11)7 验收 (12)7.1 资料验收 (12)7.2 现场验收 (12)8 附录 (13)附：条文说明 (14)1 总则1.0.1 为规范我市管网叠压供水工程的建设，确保城市正常供水秩序和供水安全，制订本《天津市管网叠压供水技术规程》。

1.0.2 本规程适用于天津市行政区域内，新建、扩建、改建的公建、住宅等自来水二次供水中管网叠压供水工程的设计、设备要求、安装调试与验收。

1.0.3 再生水供水工程采用管网叠压供水方式时，可参照本规程相关条文执行。

1.0.4下列标准所包含的条文，通过在本规程引用而构成本规程的条文。

本规程出版时，所示版本均为有效。

所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。

GB 50015—2003《建筑给水排水设计规范》GB 50242—2002《建筑给水排水及采暖工程施工质量验收规范》GB∕T 3797—2005《电气控制设备》JG∕T 3009—1993《微机控制变频调速给水设备》DB 29—69—2004《天津市二次供水工程技术标准》2 术语与符号2.1 术语2.1.1 管网叠压供水The direct network pressure -superposed water supply是指管网叠压供水设备与供水管网直接连接，在供水管网压力的基础上直接进行加压的二次供水方式。

2.1.2 管网叠压供水设备（以下简称设备）The direct network pressure -superposed water supply equipment是指由管路部分、防倒流污染部分、压力传感部分、水泵机组部分、流量计量部分、电气控制部分及根据需要设置的气压罐、稳流罐、常压水容器等部分组成的，能有效防止水质污染、能对水压、流量进行控制，通过水泵机组变频或工频运行，向用户供水的二次供水设备。
