箱式叠压给水设备

箱式叠压给水设备工作原理箱式叠压给水设备，听起来是不是有点高大上？其实它就是用来给我们的生活提供源源不断的水源的好帮手。

想象一下，没有它的日子，那可真是像干涸的河流，心里想喝水却无从下口，简直是痛苦得不行。

这个设备，简直就是个“水工厂”，每当我们打开水龙头时，它在背后默默地工作，让水流畅无阻地来临。

它的工作原理其实不复杂，主要是通过电动泵将水从地下水源或者水池里抽上来。

这个过程，就像是把水从深海里拉到沙滩上一样，想想都觉得酷炫。

设备里有个“心脏”——水泵，它负责不停地“抽水”，而叠压的意思就是通过一系列的水泵组合起来，形成一个强大的水压系统。

就像一个乐队，各种乐器齐心合力演奏出动听的旋律。

水泵在工作的时候，一会儿就像小马奔腾，一会儿又像老牛拉车，稳稳当当地把水送到每个需要的地方。

这个箱式叠压设备还特别聪明，里面有各种传感器和控制器，它们就像精明的管家，随时监测水压和水位，确保一切正常。

当水位低的时候，泵自动启动，像个打不死的小强，源源不断地工作；水位高了，它又会聪明地停下来，避免浪费水。

这种智能化的设计，简直是科技的结晶，让人忍不住想给它点个赞。

很多朋友可能会问，这玩意儿维护起来麻烦不麻烦？简单得很。

定期检查一下水泵的运行状态，清理过滤器，像对待自己的爱车一样，细心呵护就行。

谁不想让自己的水源保持清新呢？更何况，定期的维护还能延长设备的使用寿命，省下不少的维修费用，真是一举两得。

还有一点不得不提，就是它的应用场景。

无论是高楼大厦，还是别墅庭院，箱式叠压给水设备都能派上用场。

尤其在大城市里，水压不足是个老大难问题，有了这个设备，大家的用水需求就能轻松搞定。

就像在一场大雨过后，大家一起欢呼雀跃，水流淌而下，滋润着大地。

箱式叠压给水设备绝对是现代生活中不可或缺的一部分。

想想，没有它，大家的日子可真是“没水可言”。

每次我们享受着洁净的自来水，都是在感谢这个默默奉献的“水使者”。

从早晨的洗漱到晚上的洗澡，它都在为我们服务，真是辛苦它了。

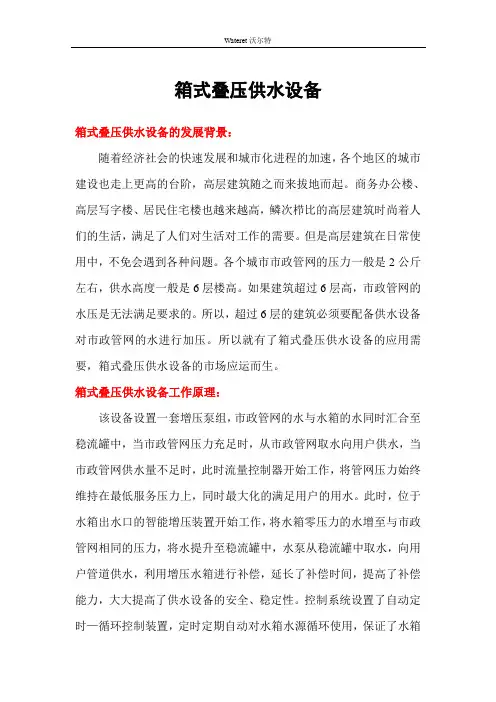

箱式叠压供水设备箱式叠压供水设备的发展背景：随着经济社会的快速发展和城市化进程的加速，各个地区的城市建设也走上更高的台阶，高层建筑随之而来拔地而起。

商务办公楼、高层写字楼、居民住宅楼也越来越高，鳞次栉比的高层建筑时尚着人们的生活，满足了人们对生活对工作的需要。

但是高层建筑在日常使用中，不免会遇到各种问题。

各个城市市政管网的压力一般是2公斤左右，供水高度一般是6层楼高。

如果建筑超过6层高，市政管网的水压是无法满足要求的。

所以，超过6层的建筑必须要配备供水设备对市政管网的水进行加压。

所以就有了箱式叠压供水设备的应用需要，箱式叠压供水设备的市场应运而生。

箱式叠压供水设备工作原理：该设备设置一套增压泵组，市政管网的水与水箱的水同时汇合至稳流罐中，当市政管网压力充足时，从市政管网取水向用户供水，当市政管网供水量不足时，此时流量控制器开始工作，将管网压力始终维持在最低服务压力上，同时最大化的满足用户的用水。

此时，位于水箱出水口的智能增压装置开始工作，将水箱零压力的水增至与市政管网相同的压力，将水提升至稳流罐中，水泵从稳流罐中取水，向用户管道供水，利用增压水箱进行补偿，延长了补偿时间，提高了补偿能力，大大提高了供水设备的安全、稳定性。

控制系统设置了自动定时—循环控制装置，定时定期自动对水箱水源循环使用，保证了水箱中水质的新鲜、洁净，高峰时起到调峰作用。

设备正常工作时自来水进水总管的压力要高于倒流防止器和水泵进水端连接的管路的压力，当此端管路压力高于自来水进水总管的压力时，倒流防止器会立即关闭，从而保证用户管网的水不会倒流到自来水总管，当倒流防止器出现异常排水和泵房进水时，报警装置将此信号传给控制系统，控制系统接到此信号后立即发出报警信号，并自动关闭设备进水口电动阀。

由于叠压供水设备的特点，它可以在自来水原有压力的基础上叠加增压供水，当信号采集系统出现故障或干扰后，就有可能使出水总管的压力超过系统额定压力，超压保护装置采用机械控制模式，当系统出现超压现象后，超压保护装置自动将开关量信号传到控制系统，从而杜绝超压现象的发生。

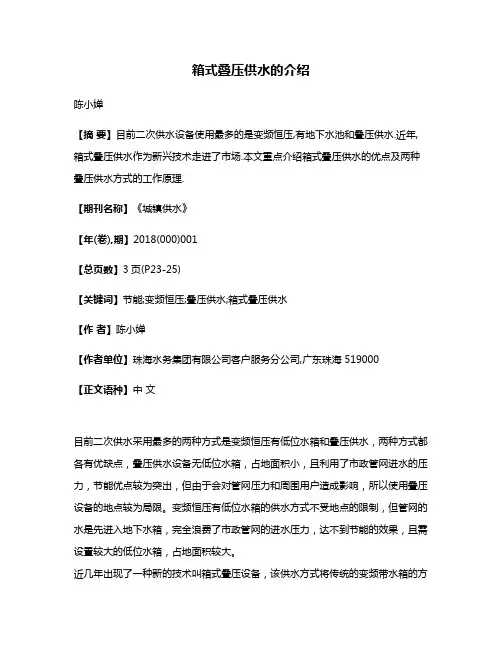

箱式叠压供水的介绍陈小婵【摘要】目前二次供水设备使用最多的是变频恒压,有地下水池和叠压供水.近年,箱式叠压供水作为新兴技术走进了市场.本文重点介绍箱式叠压供水的优点及两种叠压供水方式的工作原理.【期刊名称】《城镇供水》【年(卷),期】2018(000)001【总页数】3页(P23-25)【关键词】节能;变频恒压;叠压供水;箱式叠压供水【作者】陈小婵【作者单位】珠海水务集团有限公司客户服务分公司,广东珠海 519000【正文语种】中文目前二次供水采用最多的两种方式是变频恒压有低位水箱和叠压供水，两种方式都各有优缺点，叠压供水设备无低位水箱，占地面积小，且利用了市政管网进水的压力，节能优点较为突出，但由于会对管网压力和周围用户造成影响，所以使用叠压设备的地点较为局限。

变频恒压有低位水箱的供水方式不受地点的限制，但管网的水是先进入地下水箱，完全浪费了市政管网的进水压力，达不到节能的效果，且需设置较大的低位水箱，占地面积较大。

近几年出现了一种新的技术叫箱式叠压设备，该供水方式将传统的变频带水箱的方式和叠压供水两种方式结合，对两者的优缺点取长补短，一方面缩小了低位水箱的容积，相对传统的变频带水箱的设备占地面积小，另一方面通过优化控制系统减少了对市政管网压力的影响，克服了传统罐式叠压供水的缺点，达到较好的节能效果，这样的新型设备相比传统叠压供水安全性提高了，扩大了设备的应用范围。

目前箱式叠压还未被广泛使用，但其优点较为突出，相信将来会得到大力的推广。

1.箱式叠压供水设备的构成箱式叠压供水设备同时具有叠压供水和变频有低位水箱供水方式两种功能，所以配置了两种供水方式的设备及配件，包括不锈钢水箱、稳流罐、水泵机组、补偿泵、压力传感器、电动阀、流量调节阀、变频控制柜、管道管件等。

有的产品还具备远传监控、提前预警等智能互联的功能。

2.箱式叠压供水的系统原理图虽然各厂家的箱式叠压供水设备在设备配置和控制系统上略有不同，但基本工作原理大同小异，主要分为以下两大类，原理图如图1、图2。

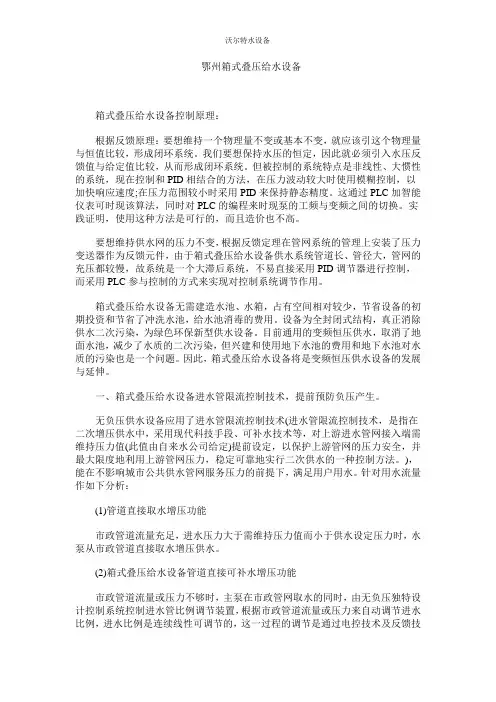

鄂州箱式叠压给水设备箱式叠压给水设备控制原理：根据反馈原理：要想维持一个物理量不变或基本不变，就应该引这个物理量与恒值比较，形成闭环系统。

我们要想保持水压的恒定，因此就必须引入水压反馈值与给定值比较，从而形成闭环系统。

但被控制的系统特点是非线性、大惯性的系统，现在控制和PID相结合的方法，在压力波动较大时使用模糊控制，以加快响应速度;在压力范围较小时采用PID来保持静态精度。

这通过PLC加智能仪表可时现该算法，同时对PLC的编程来时现泵的工频与变频之间的切换。

实践证明，使用这种方法是可行的，而且造价也不高。

要想维持供水网的压力不变，根据反馈定理在管网系统的管理上安装了压力变送器作为反馈元件，由于箱式叠压给水设备供水系统管道长、管径大，管网的充压都较慢，故系统是一个大滞后系统，不易直接采用PID调节器进行控制，而采用PLC参与控制的方式来实现对控制系统调节作用。

箱式叠压给水设备无需建造水池、水箱，占有空间相对较少，节省设备的初期投资和节省了冲洗水池，给水池消毒的费用。

设备为全封闭式结构，真正消除供水二次污染，为绿色环保新型供水设备。

目前通用的变频恒压供水，取消了地面水池，减少了水质的二次污染，但兴建和使用地下水池的费用和地下水池对水质的污染也是一个问题。

因此，箱式叠压给水设备将是变频恒压供水设备的发展与延伸。

一、箱式叠压给水设备进水管限流控制技术，提前预防负压产生。

无负压供水设备应用了进水管限流控制技术(进水管限流控制技术，是指在二次增压供水中，采用现代科技手段、可补水技术等，对上游进水管网接入端需维持压力值(此值由自来水公司给定)提前设定，以保护上游管网的压力安全，并最大限度地利用上游管网压力，稳定可靠地实行二次供水的一种控制方法。

)，能在不影响城市公共供水管网服务压力的前提下，满足用户用水。

针对用水流量作如下分析：(1)管道直接取水增压功能市政管道流量充足，进水压力大于需维持压力值而小于供水设定压力时，水泵从市政管道直接取水增压供水。

箱式无负压叠压生活给水设备安装、保养注意事项一、案例工程箱式无负压变频供水设备由下列设备组成：现在就无负压变频供水设备的安装、保养注意事项及优点进行阐述：案例工程生活恒压变频设备采用箱式无负压式供水。

此产品是一种全新一体化供水设备，是在无负压变频供水和变频供水的基础上开发研制的，吸取了无负压叠加变频供水和变频供水设备的优点，有效利用了无负压叠加自来水压力功能和水箱蓄水调节恒压供水功能，（无负压叠加自来水压力功能原理：利用密封罐体内高压气水压力达到供水目的。

具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。

当压力达到指定上限时远程控制压力表通过控制柜使泵机自动停止。

设备中的水压高于外界管网压力，自动送水至供水管网。

当罐体内水位下降，罐内气体膨涨压力减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。

如此反复，使设备不停供水。

当罐内气体不足时，补气阀可自动补气。

），水箱蓄水是为了市政管网停水时补水作用。

二、生活恒压变频设备安装使用及保养1、安装前应仔细检查泵体内有无硬质物，以免运行时损坏叶轮和泵体。

2、安装时管路重量不允许加在泵上，以免使泵变形，影响正常运行。

3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

4、在泵的进、出口管路上安装调节阀，在泵出口附近安装远程压力表，以控制泵在额定工况内运行，确保泵的正常使用。

5、排出管路杂物，如装逆止阀应装在闸阀的后面。

6、泵的安装方式分为硬性联接安装，安装牢固，垫片绝不能缺少。

7、生活恒压变频设备安装在地下二层通风良好、灰尘少、不潮湿的场地，环境湿度为5℃－40℃，环境良好。

8、为方便设备安装、保养、设备四周留了1米空间，人孔处应保留1.5米空间，四周地面设排水沟。

9、生活恒压变频设备安装在用砼浇注罐体支承座。

基座在主体施工时已经固化，吊装罐体及变频设备并放稳，安装时用水平尺把槽钢基础安装水平，误差控制在1mm,保证变频设备运行时良好，随后安装附件，接通电源。

叠压供水设备叠压供水设备的概述叠压供水设备由气压罐、水泵及电控系统三部分组成，其突出优点是，不需建造水塔，投资小、占地少，布置灵活，建成投产快。

采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水。

叠压供水设备用途1.适用于各种类型的自来水厂,二次加压泵站,补压泵站和由深井泵直接向管网供水的供水设备.2.生活小区和高层建筑的生活用水.3.旧有给排水加压系统的改造,可取消水塔,高位水箱和气压罐.4.工业上需要恒压供水系统,油田恒压输油系统6,控制原理正弦波PWM或空间矢量SVPWM7,运行方式单泵或多泵自动切换8,控制方式可编程和PID控制9,过载能力150% 60秒10,保护功能软启动,对过压,缺相,变相,欠压,断路,瞬间停电,短路等均有自诊显示和保护功能。

叠压供水设备特点1.叠压供水设备投资省无需修建水池或水箱,也不需设置大型气压罐,节省了一大笔投资,而且由于能充分利用自来水管网依次供水压力加压泵选型可以减少,设备投资减少。

2.卫生无污染供水系统从自来水管网至用户水龙头为全封闭结构。

污染物不会进入系统,水体不与空气直接接触,过滤部件采用食品级不绣钢制作,无二次污染机会,环保卫生。

3叠压供水设备原理节能效果显著设备直接与自来水管串接,在自来水厂一次供水管网压力的基础,上叠加所需的压力,差多少,补多少,能充分利用管网的余压,用水低峰期,设备甚至不需要运行,节能效果显著,与传统给水设备比,节能达30%-90%4.叠压供水设备节约水资源不用定期清洗,不浪费水资源和人力资源。

节约维护费用。

5.叠压供水设备占地面积小,不需要建造蓄水池或水箱不需要配置大型气压罐,大大节约了系统占地面积,可以利用节约的土地提高地产利用率,符合国家节约土地的要求。

叠压供水设备技术指标1,叠压供水设备供水流量0—1500 M3/H 扬程2,控制电机功率0.75---1500KW3,供水户数10—10000户4,压力控制范围0.15—1.6MPa5,平均节电率30—60%。

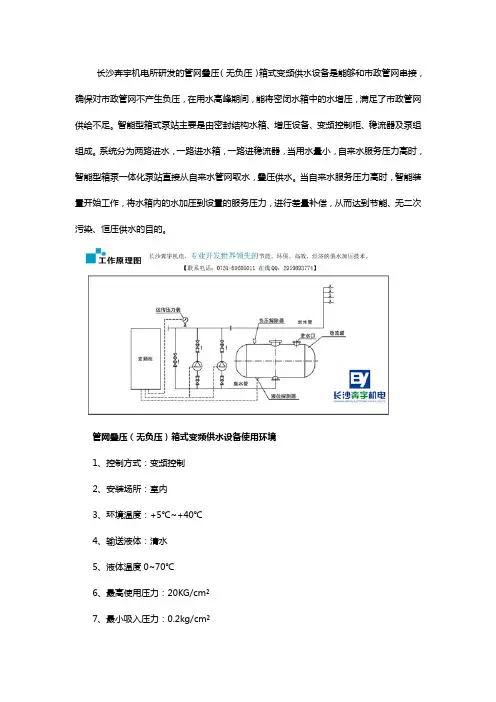

长沙奔宇机电所研发的管网叠压（无负压）箱式变频供水设备是能够和市政管网串接，确保对市政管网不产生负压，在用水高峰期间，能将密闭水箱中的水增压，满足了市政管网供给不足。

智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。

系统分为两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。

当自来水服务压力高时，智能装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。

管网叠压（无负压）箱式变频供水设备使用环境
1、控制方式：变频控制
2、安装场所：室内
3、环境温度：+5℃~+40℃
4、输送液体：清水
5、液体温度0~70℃
6、最高使用压力：20KG/cm²
7、最小吸入压力：0.2kg/cm²
8、允许吸入压力：受到最高使用压力限制
9、水泵：立式/卧式多级离心泵
10、水泵组合台数：2~6台
11、吸入、输出管：不锈钢钢管
管网叠压（无负压）箱式变频供水设备适用范围
l 适用地域范围：适用于城市管网压力较充足的地区加压给水。

l 适用工程类型：工矿企业的生产、生活用水、自来水厂的大型给水中间加压泵站。

l 适用工程部位：给水二次加压系统。

l 其它适用范围：新建、改建、扩建住宅楼、办公楼、宾馆、饭店等公共建筑生活用水。

l 使用单位类型：设计单位、施工单位、监理单位。

叠压供水设备分类与选用探析叠压供水设备是最近几年逐步得到推广和应用的新型供水设备。

在高层建筑供水和自来水公司二次加压供水中得到了广泛应用。

通过其特点及应用范围与传统的低位水池（水箱）供水方式进行比较，叠压供水设备具有具有全封闭、无污染、不对周围用户产生影响、节能、占地少、安装快捷、运行可靠、维护方便等优点，值得大力推广。

叠压供水设备按贮存水形式分为四种类别，分别为罐式叠压供水设备、管中泵式叠压供水设备、箱式叠压供水设备、高位调蓄式叠压供水设备。

本文重点介绍这种设备的工作原理、系统构成及其特点，为供城镇供水设计单位和供水企业选用提供参考。

一.罐式叠压供水设备1、工作原理当供水管网压力及供水量满足叠压供水设计要求且供水管网进水压力大于用户最不利用水点所需压力时，叠压供水设备不运行，由供水管网通过机组直接向用户供水。

当出水点压力传感器检测到用水管网供水压力低于用户最不利用水点所需压力时，变频控制柜控制一台变频泵启动，并随用户最不利用水点所需压力的变化调整变频泵的频率，以维持变频泵出口压力满足设计供水压力值。

当变频泵的频率达到最高频率且延时运转 2 秒（可调）后，变频泵出口压力仍小于设计供水压力值时，变频泵自动切换至工频运行方式，另一台变频泵开始变频运行。

当变频泵以最低频率运转一段时间，变频泵出口压力值仍能达到设计供水压力上限值时，变频泵自动停止运行。

整套变频泵组自动轮换变频运行且互为备用，当任一台变频泵发生故障时备用泵自动投入运行。

稳流罐可在进水量不足对用户管网补水，同时在小流量工况下向用户供水，部分公司产品的稳流罐还具有稳定水泵进口压力的作用。

2、系统组成及特点主要由稳流罐、变频调速泵组、变频控制柜、管道阀门及仪表组成，是叠压供水设备的基本形式。

特点是设备全密封运行，不与空气接触，杜绝二次污染，保证用水的良好水质，占地面积较小。

3、选用场合适用于供水流量充足，但压力不能满足用户水压要求的场所；对生活用水卫生要求较高的场所。

箱式无负压供水设备设备概述箱式无负压供水设备是在原有的变频恒压供水设备与无负压供水设备基础上升级开发而来的第七代品，它由不锈钢水箱、专用水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成，是由计算机技术、变频技术与电机泵组合的新型的机电一体化供水设备。

以满足城市供水管网中，抽水时既不产生负压，又有一定的调蓄能力，高峰期间不断水停水的要求。

采用微机控制变频泵以一恒定的转数运行利用自来水原有的压力能确保用户所需要的压力恒定。

具有节能、环保、噪音低、供水压力恒定等优点。

主要技术指标增压压力范围、流量和节能指标，均高于国内其他报道的产品，且结构设计具新颖性，总体水平达到国内领先，国际先进水平，因此，在市场上具有极大的竞争优势。

归纳的说，智能化箱式无负压供水设备设备主要特点是保护管网压力、调节峰值用水，节能、安全、环保、供水高品质(解决了二次供水污染)和低噪音。

随着二次供水加压技术的发展，箱式无负压供水设备从根本上解决了这些问题。

据“供水设备推广中心”的资料显示，箱式无负压供水设备不需建造水塔，投资小、占地少，采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后数年不需看管。

比建造水塔节约投资70%，比建造高位水箱节约投资60%，大大节约土建投资。

箱式无负压供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。

供水户在20-2000户。

日供水量在20-50000m3，供水高度达150米，即50层楼房。

适用范围1，离市区较偏、自来水压较低的工矿企业生活、生产用水。

2，原有气压式、水池(水箱)式变频供水设备的改造工程。

3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。

4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等建筑二次供水系统的应用。

沃尔特箱式无负压供水设备先进技术介绍：由于以往自来水水压最高达到七层楼，因此高层建筑供水需通过二次加压来现实供水需求，湖南沃尔特专业生产;设备安装及销售自来水二次增压供水设备。

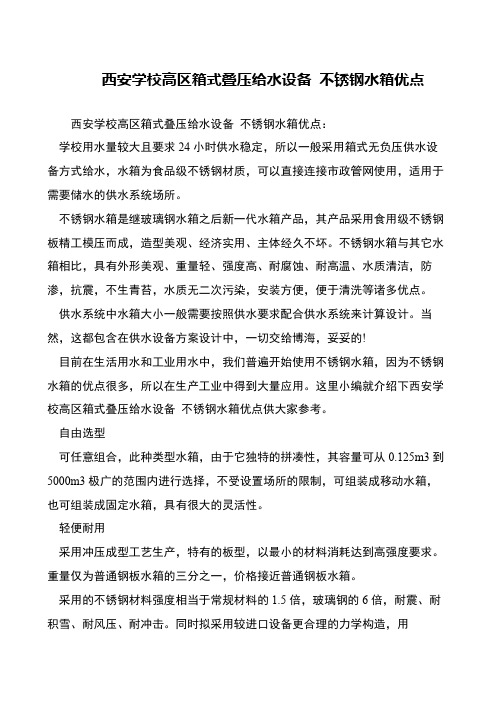

西安学校高区箱式叠压给水设备不锈钢水箱优点
西安学校高区箱式叠压给水设备不锈钢水箱优点：
 学校用水量较大且要求24小时供水稳定，所以一般采用箱式无负压供水设备方式给水，水箱为食品级不锈钢材质，可以直接连接市政管网使用，适用于需要储水的供水系统场所。

 不锈钢水箱是继玻璃钢水箱之后新一代水箱产品，其产品采用食用级不锈钢板精工模压而成，造型美观、经济实用、主体经久不坏。

不锈钢水箱与其它水箱相比，具有外形美观、重量轻、强度高、耐腐蚀、耐高温、水质清洁，防渗，抗震，不生青苔，水质无二次污染，安装方便，便于清洗等诸多优点。

 供水系统中水箱大小一般需要按照供水要求配合供水系统来计算设计。

当然，这都包含在供水设备方案设计中，一切交给博海，妥妥的!
 目前在生活用水和工业用水中，我们普遍开始使用不锈钢水箱，因为不锈钢水箱的优点很多，所以在生产工业中得到大量应用。

这里小编就介绍下西安学校高区箱式叠压给水设备不锈钢水箱优点供大家参考。

 自由选型
 可任意组合，此种类型水箱，由于它独特的拼凑性，其容量可从0.125m3到5000m3极广的范围内进行选择，不受设置场所的限制，可组装成移动水箱，也可组装成固定水箱，具有很大的灵活性。

 轻便耐用
 采用冲压成型工艺生产，特有的板型，以最小的材料消耗达到高强度要求。

重量仅为普通钢板水箱的三分之一，价格接近普通钢板水箱。

 采用的不锈钢材料强度相当于常规材料的1.5倍，玻璃钢的6倍，耐震、耐积雪、耐风压、耐冲击。

同时拟采用较进口设备更合理的力学构造，用。

叠压给水设备
叠压给水设备由稳流补偿器、真空抑制器、压力传感器、增压泵组、智能控制柜等部分组成，能有效防止水质污染、能对水压、流量进行控制，能自动控制水泵变频或工频运行，是向用户供水的新一代二次增压供水设备。

是原变频恒压供水设备的换代产品。

一、叠压给水设备的特点：
1、节资、节地：不用建水池，不用设水箱
2、节水、节电：充分利用自来水原有压力，节能高效，停电不停水。

3、卫生、环保：不锈钢全封闭结构，供水安全可靠。

二、叠压给水设备的应用范围：
1. 适用于任何自来水压力不足地区的加压给水。

2. 新建的住宅小区、写字楼、综合楼生活用水。

3. 低层自来水压力不能满足要求的消防用水。

4. 改造原有的气压给水设备，可以充分利用原有的气压罐。

5. 已建好的水池，可采用无负压设备与水池共用，进一步节能。

6. 自来水厂的大型给水中间加压泵站。

7. 工矿企业的生产、生活用水等。

8. 各种循环水系统。

以上简单介绍了双益叠压给水设备的应用范围及特点，若需详细可电话咨询，江苏双益给排水有限公司专注二次供水设备、消防给水设备、不锈钢水箱等研发生产30年，您身边的供水专家。
