差量补偿式箱式无负压供水设备

ICS 91.140.60P 40中华人民共和国城镇建设行业标准CJ/T 303—2008稳压补偿式无负压供水设备Steady pressure compensation type non-negative pressure water supply devices2009-06-01 实施中华人民共和国住房和城乡建设部发布6.5供水能力试验11 6.6连续运行试验111234范围规范性引用文件术语和定义…“ 分类4.1产品分类4.2型号标记5要求........5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9基本要求■… 系统组成图・外观........ 结构........ 组件质量•… 功能........ 供水能力•… 连续运行能力卫生性能6试验方法6.1 6.2 6.3 6.4实验装置…… 外观、结构检验组件质量检验功能检验……1 1 1 2 2 2 2 2 2 3 4 4 6 7 7 7 7 7 9 9 96.7卫生指标试验11 7检验规则117.1检验分类11 出厂检验11 7.2型式检验11 7.4判定规则11 8标志、包装、运输、贮存12 标志128.1包装13 8.2运输13 & 4 贮存13本标准由住房和城乡建设部标准定额研究所提出。

本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。

本标准起草单位:北京威派格科技发展有限公司、北京沃特麦克科技发展有限公司°本标准主要起草人:柳兵、田海平、杨峰、徐宏建、张于、张传明、朱彦军、李纪伟、黄荣斌、杨本国、李志坚。

稳压补偿式无负压供水设备1范围本标准规定了稳压补偿式无负压供水设备(以下简称设备)的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准适用于民用及工业建筑中生活或生产给水系统的稳压补偿式无负压供水设备。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

住房和城乡建设部于2008年12月12日批准发布了《箱式无负压供水设备》(CJ／T302-2008)城镇建设行业标准，于2009年6月1日起实施。

现将标准主要技术内容介绍如下。

1 外观1.1 水箱组焊完毕后，各连接件不应有漏焊、漏料现象，各紧固件不应有松动，爬梯应安装牢固。

1.2 设备各部件表面不应有明显的磕碰伤痕、变形等缺陷，表面涂层应完整美观。

1.3 设备变频控制柜的表面应平整，均匀，焊接处应均匀牢固，无明显变形或烧穿等缺陷。

1.4 设备变频控制柜表面涂层不应有炫目反光，颜色应均匀一致，不应有脱漆、起泡、裂纹、流痕等现象。

2 结构2.1 设备整体布局及部件安装位置应合理，便于操作、调试和维修。

2.2 设备配套使用的仪表量程和精度、配套使用的阀门、管件的耐压等级应满足有关标准要求，配套使用的产品应有产品合格证。

2.3 设备的各种阀门及其活动部件的动作应灵活、可靠。

3 组件质量3.1 变频控制柜3.1．1 基本要求a)控制柜的制造应符合GB／T 3047.1的规定；b)控制柜应有吊装环；c)控制柜面板上应设有观察设定压力、实际压力、电流、电压、频率等的显示窗口，并有故障报警的声、光显示；d)控制柜面板上应设有水泵启、闭状态显示、功能指示标志，其图形及文字要求应符合有关标准规定；e)控制柜导线、信号灯、按钮的颜色应符合GB／T 2681和GB／T 2682规定。

3.1．2 电气间隙与爬电距离设备中带电电路之间以及带电零部件或接地零部件之间的电气间隙和爬电距离应符合GB／T3797-2005中4.7条的规定。

3.1.3 绝缘电阻与介电强度a)设备中带电回路之间以及带电回路与地之间(在该回路不直接接地时)的绝缘电阻应符合GB／T3797-2005中第4.8.1条的规定。

b)介电强度介电强度应符合GB／T 3797-2005中第4.8.2和4.8.3条的规定。

对不与主电路直接连接的辅助电路，额定绝缘电压大于60V，应能承受介电试验电压2Ui+1000V，最低1500V。

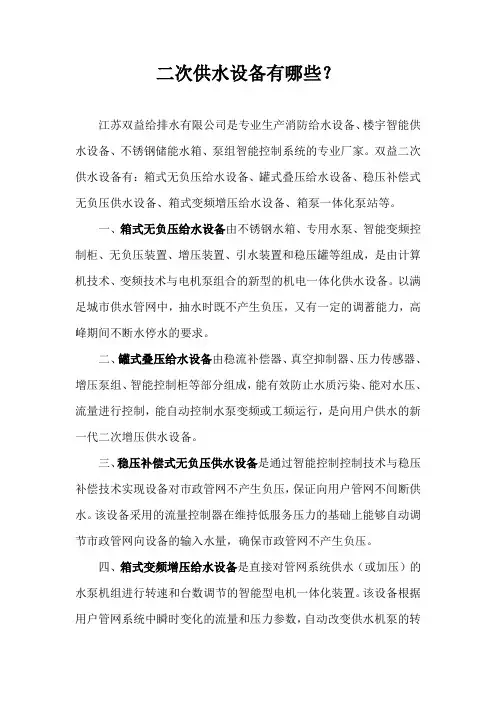

二次供水设备有哪些？江苏双益给排水有限公司是专业生产消防给水设备、楼宇智能供水设备、不锈钢储能水箱、泵组智能控制系统的专业厂家。

双益二次供水设备有：箱式无负压给水设备、罐式叠压给水设备、稳压补偿式无负压供水设备、箱式变频增压给水设备、箱泵一体化泵站等。

一、箱式无负压给水设备由不锈钢水箱、专用水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成，是由计算机技术、变频技术与电机泵组合的新型的机电一体化供水设备。

以满足城市供水管网中，抽水时既不产生负压，又有一定的调蓄能力，高峰期间不断水停水的要求。

二、罐式叠压给水设备由稳流补偿器、真空抑制器、压力传感器、增压泵组、智能控制柜等部分组成，能有效防止水质污染、能对水压、流量进行控制，能自动控制水泵变频或工频运行，是向用户供水的新一代二次增压供水设备。

三、稳压补偿式无负压供水设备是通过智能控制控制技术与稳压补偿技术实现设备对市政管网不产生负压，保证向用户管网不间断供水。

该设备采用的流量控制器在维持低服务压力的基础上能够自动调节市政管网向设备的输入水量，确保市政管网不产生负压。

四、箱式变频增压给水设备是直接对管网系统供水（或加压）的水泵机组进行转速和台数调节的智能型电机一体化装置。

该设备根据用户管网系统中瞬时变化的流量和压力参数，自动改变供水机泵的转速和台数，实现恒压变量供水的闭环调节。

五、箱泵一体化泵站具有远程监测、监控功能，同时预留485、232通讯接口。

本设备可取代气压式供水设备、无负压供水设备、水塔等供水设施，提高了供水自动化程度及居民饮用水质量，有效的防止了二次供水的污染，是一种经济、科学、实用的智能化给水设备。

这里简单介绍江苏双益二次供水设备的种类，具体可以咨询双益技术人员，为您提供可靠的供水方案、合理的技术参考、精良的产品品质、安全的供水产品。

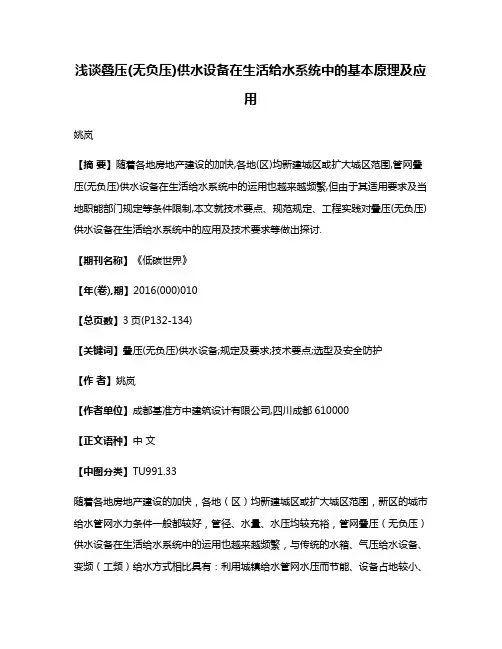

浅谈叠压(无负压)供水设备在生活给水系统中的基本原理及应用姚岚【摘要】随着各地房地产建设的加快,各地(区)均新建城区或扩大城区范围,管网叠压(无负压)供水设备在生活给水系统中的运用也越来越频繁,但由于其适用要求及当地职能部门规定等条件限制,本文就技术要点、规范规定、工程实践对叠压(无负压)供水设备在生活给水系统中的应用及技术要求等做出探讨.【期刊名称】《低碳世界》【年(卷),期】2016(000)010【总页数】3页(P132-134)【关键词】叠压(无负压)供水设备;规定及要求;技术要点;选型及安全防护【作者】姚岚【作者单位】成都基准方中建筑设计有限公司,四川成都610000【正文语种】中文【中图分类】TU991.33随着各地房地产建设的加快，各地（区）均新建城区或扩大城区范围，新区的城市给水管网水力条件一般都较好，管径、水量、水压均较充裕，管网叠压（无负压）供水设备在生活给水系统中的运用也越来越频繁，与传统的水箱、气压给水设备、变频（工频）给水方式相比具有：利用城镇给水管网水压而节能、设备占地较小、节省机房面积、全封闭无污染、自动化程度高、维护简单管理方便等优点；但作为供水设备的一种形式，叠压（无负压）供水设备也是有其特定的适用条件和技术要求，结合管网叠压（无负压）供水设备的工作原理，对其在生活给水系统中的应用及技术要求等做出以下探讨。

（1）设计叠压（无负压）给水系统时，需要明确国家规范、规程以及地方政策的规定和要求；如《叠压供水技术规程》（CECS221：2012）规定叠压供水设备的技术不得用于下列区域及用户：①供水部门认为不得使用叠压供水设备的区域；②供水管网定时供水的区域或用水时间过于集中，瞬时用水量过大且无有效技术措施的用户。

（如：学校、工厂等定时供水的宿舍，体育馆等场所）；③供水管网可利用的水头过低、经常性停水、供水压力波动过大、供水管网管径偏小的区域；④现有供水管网供水总量不能满足用水需求，使用叠压供水设备后，对周边现有（或规划）用户用水会造成影响的区域；⑤供水保证率要求高，不允许停水的用户；⑥研究、制造、加工、储存有毒物质、药品等危险化学物质的场所。

XWS箱式无负压变频供水设备功能特点：紧凑美观、过流部件全304不锈钢和饮用水标准的胶囊、全自动运行、无级调速恒压、既能蓄水又能充分利用和叠加管网原有压力更节能、液晶中文汉显、内置多套供水模式、缺水保护。

>>>>>>>>>>>>>>>>>>>>>>>下载阅读体验更好<<<<<<<<<<<<<<<<<<<<<<<<产品简介XWS箱式箱式无负压供水设备是普通无负压供水设备的升级产品，是新一代更加节能的变频恒压供水设备。

设备既保留了无负压供水设备直接与市政管网对接的功能，又具备大量蓄水的能力。

充分利用市政管网原有压力的同时，还可以避免市政供水不稳定或停水时无水可用的局面。

设备主要又密封的SUS304不锈钢水箱、普通变频增压系统、变频增压泵、稳流真空消除器等组成。

系统分两路进水：一路进水箱，一路进稳流器与增压系统直连。

当用水量小或者市政进水压力足够时，供水设备直接叠压供水;当市政供水压力小时，变频增压泵开始从水箱里面抽水增压差量补偿，直到增压系统设备进水口达到规定的压力为止。

从而，设备具备了更加节能、二次污染甚微、蓄水能力强等特点。

是供水领域新一代节能产品。

功能特点1、更加可靠。

充分结合了传统变频供水设备和无负压供水设备的优点，既能蓄水，又能充分利用管网压力，稳定和可靠性更上一个层次。

2、紧凑美观。

采用特殊加工工艺和定制阀门，缩短了不必要的长度，使整个设备结构高度协调。

3、清洁卫生。

组合式不锈钢水箱、不锈钢材质的管路和水泵，全封闭结构，彻底根除二次污染，确保水质的新鲜与纯净。

4、节能显著。

可充分利用市政管网原有压力，同等条件下，箱式无负压供水设备的增压泵额定功率偏低，运行节能效果十分显著;5、停电或故障时可持续供水。

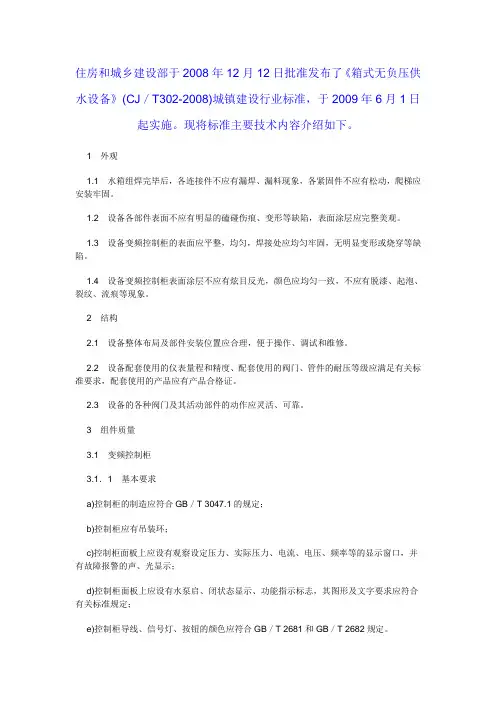

住房和城乡建设部于2008年12月12日批准发布了《箱式无负压供水设备》(CJ／T302-2008)城镇建设行业标准，于2009年6月1日起实施。

现将标准主要技术内容介绍如下。

1外观1.1水箱组焊完毕后，各连接件不应有漏焊、漏料现象，各紧固件不应有松动，爬梯应安装牢固。

1.2设备各部件表面不应有明显的磕碰伤痕、变形等缺陷，表面涂层应完整美观。

1.3设备变频控制柜的表面应平整，均匀，焊接处应均匀牢固，无明显变形或烧穿等缺陷。

1.4设备变频控制柜表面涂层不应有炫目反光，颜色应均匀一致，不应有脱漆、起泡、裂纹、流痕等现象。

2结构2.1设备整体布局及部件安装位置应合理，便于操作、调试和维修。

2.2设备配套使用的仪表量程和精度、配套使用的阀门、管件的耐压等级应满足有关标准要求，配套使用的产品应有产品合格证。

2.3设备的各种阀门及其活动部件的动作应灵活、可靠。

3组件质量3.1变频控制柜3.1．1基本要求a)控制柜的制造应符合GB／T 3047.1的规定；b)控制柜应有吊装环；c)控制柜面板上应设有观察设定压力、实际压力、电流、电压、频率等的显示窗口，并有故障报警的声、光显示；d)控制柜面板上应设有水泵启、闭状态显示、功能指示标志，其图形及文字要求应符合有关标准规定；e)控制柜导线、信号灯、按钮的颜色应符合GB／T 2681和GB／T 2682规定。

3.1．2电气间隙与爬电距离设备中带电电路之间以及带电零部件或接地零部件之间的电气间隙和爬电距离应符合GB／T3797-2005中4.7条的规定。

3.1.3绝缘电阻与介电强度a)设备中带电回路之间以及带电回路与地之间(在该回路不直接接地时)的绝缘电阻应符合GB／T3797-2005中第4.8.1条的规定。

b)介电强度介电强度应符合GB／T 3797-2005中第4.8.2和4.8.3条的规定。

对不与主电路直接连接的辅助电路，额定绝缘电压大于60V，应能承受介电试验电压2Ui+1000V，最低1500V。

无负压供水设备工作原理无负压供水设备是一种用于解决高层建筑供水问题的装置。

它通过一系列的工作原理，实现了在高层建筑中稳定、高效地供水。

下面将详细介绍无负压供水设备的工作原理。

1. 压力差原理无负压供水设备通过利用水压差来实现供水。

在高层建筑中，水泵将水从地面抽送至水箱，形成一定的水压。

当上层用户使用水时，水箱中的水位下降，水压也会相应下降。

此时，无负压供水设备会感知到水压下降，并启动工作。

2. 自动控制原理无负压供水设备内置有一套自动控制系统，能够根据水压的变化自动调节设备的工作状态。

当水压下降到一定程度时，设备会自动启动水泵，将水从水箱中抽送至上层用户。

当水压恢复正常时，设备会自动停止水泵的运行，以节省能源。

3. 水箱补水原理为了保证水箱中始终有足够的水供应，无负压供水设备还配备了水箱补水系统。

当水箱中的水位下降到一定程度时，补水系统会自动启动，将自来水引入水箱，补充水位。

补水过程中，设备会根据水压的变化自动调节补水量，以保持水箱的稳定水位。

4. 防止倒流原理高层建筑供水系统中存在一个常见的问题，即倒流现象。

无负压供水设备通过设置防倒流装置来解决这个问题。

当供水系统中的水压低于外部自来水压力时，防倒流装置会自动关闭，阻止自来水进入供水系统，确保供水系统的稳定性和安全性。

5. 感应控制原理无负压供水设备还具备感应控制功能。

当用户使用水时，设备会通过感应器感知到用户的需求，并根据需求启动水泵，实现即时供水。

当用户停止使用水时，设备会自动停止水泵的运行，以节约能源。

总结：无负压供水设备通过压力差原理、自动控制原理、水箱补水原理、防止倒流原理和感应控制原理等多种工作原理，实现了高层建筑的稳定供水。

它不仅能够自动调节供水系统的工作状态，还能够保证水箱中始终有足够的水供应，并防止倒流现象的发生。

无负压供水设备的工作原理使得高层建筑供水更加安全、稳定和高效。

差量补偿箱式无负压应由设计单位负责设计。

供水工程的规模，应根据当地市政供水管网的供水能力，结合小区的规模、分期建设情况、建筑高度、建筑物的分布等因素，经技术经济比较后予以确定。

供水系统根据市政管网形式、常年水压、停水情况以及用户对水质、供水保证率的要求，可采用以下形式：1无高位水箱、下行上给直接供水; 2有高位水箱、上行下给重力供水。

差量补偿箱式无负压详细介绍：差量补偿箱式无负压充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。

相比较于传统的带水池的供水设备可节约大量的电能运行成本及投资成本。

无负压增压供水设备采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的(且丝毫不会影响管网其它用户水)，又节省建水池，水箱的投次，在保证管网水质的同时(无二次污染)，又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。

差量补偿箱式无负压全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。

差量补偿箱式无负压工作原理本设备采用微机变频技术、负压处理技术实现无负压供水，通过触摸屏显示运行状态，通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。

通过微机检测管网压力，用负压反馈来调节变频器的频率。

首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际压力高于设定压力，则降低变频器频率，反之升高变频器频率。

工控微机随时检测管网压力，计算速度很快，调节速度也是瞬时完成。

使管网压力始终保持在设定数值上。

另外如设备组成图所示，全密封结构及负压反馈抑制系统使本设备可以和自来水直接串接，因水泵工作的叠加原理，使设备可以充分利用自来水原有的压力，增加了变频调速给水设备的节能点。

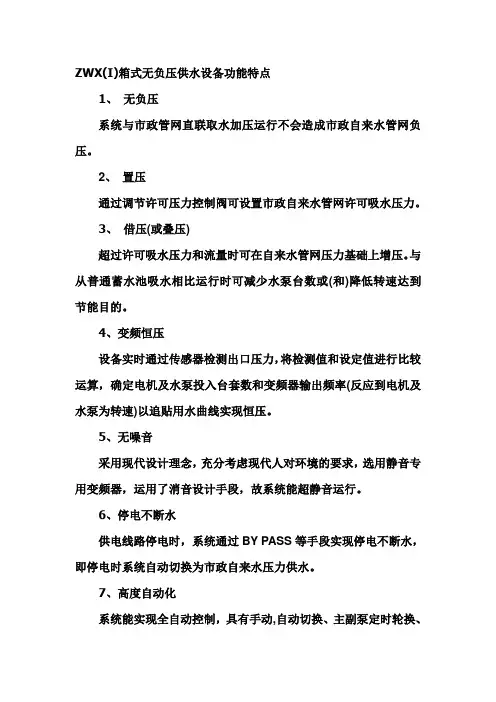

ZWX(I)箱式无负压供水设备功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负压。

2、置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。

3、借压(或叠压)超过许可吸水压力和流量时可在自来水管网压力基础上增压。

与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。

4、变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。

5、无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。

6、停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。

7、高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。

另可根据用户需求配置人机界面，可视化远程调整、监测和维护。

ZWX(I)箱式无负压供水设备供水系统概述ZWX(I)箱式无负压供水设备交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。

根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。

因为水泵的流量与转速成正比;压力与转速的平方成正比;轴功率与转速的三次方成正比。

所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。

据统计，常规水泵大部分时间在额定负荷下运行工作。

特别是自来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。

随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。

第一章威派格稳压补偿式无负压供水设备简介 (3)1.1设备原理图 (3)1.2设备工作原理 (3)1.3设备的核心功能 (4)1.4主要优点 (4)1.5稳压补偿式无负压供水设备与传统的罐式无负压供水设备比较 (4)第二章威派格稳压补偿式无负压设备特点及配置说明 (6)第三章威派格稳压补偿式无负压供水设备技术创新点 (11)第四章威派格稳压补偿式无负压设备与同类型设备相比技术优势 (12)①、通过相关设备始终将市政管网压力维持在最低服务压力上 (12)②、当市政管网压力下降至最低服务压力时，保证用户正常用水的需求。

(12)③、补偿罐具有差量调节作用 (12)④、在小流量用水时，在不启动主泵的情况下保证用户正常用水 (13)⑤、所有水泵、管路、阀门、配件及设备过流部分必须采用食品级不锈钢材质 (13)⑥、无负压节能特点，市政管网出现断水、用水高峰出现压力下降的保护措施和方案 (13)第五章威派格无负压供水设备无线监控系统设计方案 (15)5.1设计目标 (15)5.2实现方案 (15)5.3系统示意图 (16)5.4系统特点 (16)5.5系统网络 (16)5.6系统功能 (18)5.6.3远程监控室现场图片 (19)第一章威派格稳压补偿式无负压供水设备简介1.1设备原理图1.2设备工作原理该设备通过智能控制控制技术与稳压补偿技术实现设备对市政管网不产生负压，保证向用户管网不间断供水。

该设备采用的流量控制器在维持最低服务压力的基础上能够自动调节市政管网向设备的输入水量，确保市政管网不产生负压，用水高峰期时能量储存器释放预充的一定压力的气体，保证稳压补偿罐高压腔的水带有一定压力补偿到恒压腔中，在一定时间内可补充市政管网来水量的不足，通过双向补偿器，在用水低谷期时对稳压补偿罐进行蓄能，对用户管道起稳压补偿作用，充分利用了市政管网的压力，节能效果显著。

1.3设备的核心功能（1）不产生负压：设备始终将罐内的压力维持在最低服务压力值之上。

箱式无负压叠压生活给水设备安装、保养注意事项一、案例工程箱式无负压变频供水设备由下列设备组成：现在就无负压变频供水设备的安装、保养注意事项及优点进行阐述：案例工程生活恒压变频设备采用箱式无负压式供水。

此产品是一种全新一体化供水设备，是在无负压变频供水和变频供水的基础上开发研制的，吸取了无负压叠加变频供水和变频供水设备的优点，有效利用了无负压叠加自来水压力功能和水箱蓄水调节恒压供水功能，（无负压叠加自来水压力功能原理：利用密封罐体内高压气水压力达到供水目的。

具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。

当压力达到指定上限时远程控制压力表通过控制柜使泵机自动停止。

设备中的水压高于外界管网压力，自动送水至供水管网。

当罐体内水位下降，罐内气体膨涨压力减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。

如此反复，使设备不停供水。

当罐内气体不足时，补气阀可自动补气。

），水箱蓄水是为了市政管网停水时补水作用。

二、生活恒压变频设备安装使用及保养1、安装前应仔细检查泵体内有无硬质物，以免运行时损坏叶轮和泵体。

2、安装时管路重量不允许加在泵上，以免使泵变形，影响正常运行。

3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

4、在泵的进、出口管路上安装调节阀，在泵出口附近安装远程压力表，以控制泵在额定工况内运行，确保泵的正常使用。

5、排出管路杂物，如装逆止阀应装在闸阀的后面。

6、泵的安装方式分为硬性联接安装，安装牢固，垫片绝不能缺少。

7、生活恒压变频设备安装在地下二层通风良好、灰尘少、不潮湿的场地，环境湿度为5℃－40℃，环境良好。

8、为方便设备安装、保养、设备四周留了1米空间，人孔处应保留1.5米空间，四周地面设排水沟。

9、生活恒压变频设备安装在用砼浇注罐体支承座。

基座在主体施工时已经固化，吊装罐体及变频设备并放稳，安装时用水平尺把槽钢基础安装水平，误差控制在1mm,保证变频设备运行时良好，随后安装附件，接通电源。

威派格稳压补偿式无负压供水设备原理介绍解读要点1. 稳压补偿式无负压供水设备的定义稳压补偿式无负压供水设备是一种水泵控制系统，能够自动调整供水压力和流量，并保证水压的稳定性以及不产生任何回流现象。

2. 威派格稳压补偿式无负压供水设备的优势威派格稳压补偿式无负压供水设备具有以下优势：1.自动调节供水压力和流量，减少水泵频繁启停，延长设备使用寿命。

2.保证水压稳定性，有效解决了传统水泵供水过程中存在的压力波动问题。

3.可以有效避免水泵产生负压，保证系统的安全运行。

4.采用先进的电气控制系统，操作简单方便。

3. 威派格稳压补偿式无负压供水设备的工作原理威派格稳压补偿式无负压供水设备采用先进的电子控制器，通过连续不断感知水压变化，实时调节水泵的运行状态和流量，以保证系统水压的恒定和稳定。

3.1. 威派格稳压补偿式无负压供水设备的组成威派格稳压补偿式无负压供水设备主要由以下组成部分构成：1.电子控制器：通过调节水泵的电机转速和电流来自动调节供水压力和流量。

2.水泵：威派格稳压补偿式无负压供水设备采用最新的电子控制芯片，具有精确度高、响应速度快等优点。

3.传感器：传感器可以精确地感知水泵运行状态和水压变化，并将实时采集的数据传递给电子控制器。

4.蓄水池：蓄水池用于储存供水，以提供给每个用水设备。

3.2. 威派格稳压补偿式无负压供水设备的工作流程威派格稳压补偿式无负压供水设备的工作流程如下：1.传感器感知水压变化，将实时数据传递给电子控制器。

2.电子控制器根据传感器提供的实时数据，调节水泵的电机转速和电流，以使得供水压力和流量保持恒定。

3.如果水压下降，电子控制器会自动增加水泵的电机转速和电流，以保证水压稳定。

4.如果水压过高，电子控制器会自动减小水泵的电机转速和电流，以保证水压稳定。

5.在供水系统出现波动或故障的情况下，威派格稳压补偿式无负压供水设备能够及时检测到，并自动关闭水泵，以防止水泵产生负压。

4. 威派格稳压补偿式无负压供水设备的应用场合威派格稳压补偿式无负压供水设备适用于以下场合：1.高层建筑的供水系统。

无负压供水设备技术参数无负压供水设备技术参数产品特点1. 无负压供水设备技术参数按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水：同型号水泵互为备用，小流量供水时效率较低;小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。

2. 无负压供水设备技术参数按稳流罐构造可分为气水分离、气水接触2种气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。

3. 无负压供水设备技术参数按供水压力可分为恒压变量、变压变量2种恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。

控制简单，但节能不充分;变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。

节能充分，控制系统比较复杂，管网压力有波动。

#关键词#安装要求：1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

2、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。

3、排出管路如装逆止阀应装在闸阀的外面。

4、无负压给水设备泵的安装方式分为硬性联接安装和柔性联接安装。

5、无负压给水设备安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体6、无负压给水设备安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

无负压供水设备技术参数的特点1、无负压供水设备技术参数运行合理，由于是软起和软停，不但可以消除水锤效应，而且电机轴上的平均扭矩和磨损减小，减少了维修量和维修费用，并且水泵的寿命大大提高。

2、无负压供水设备技术参数由于WBW8-40-2变频恒压调速直接从水源供水，减少了原有供水方式的二次污染，防止了很多传染疾病的传染源头。

本文由湖南供水设备厂家华都供水设备专家对用户使用二次加压供水设备后，整理了本文内容，详细阐述了用户在使用无负压供水设备和箱式变频供水设备的比较。

一、无负压供水设备产品概述HDW无负压供水设备，是我们华都公司专业技术人员在气压供水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何副作用的成套供水设备。

他取代了蓄水池的和屋顶水箱，能充分利用自来水管网的压力直接或间接供水，避免了能源的二次浪费和水质的二次污染，大幅度节约了基建投资并缩短了施工工期。

HDW无负压供水设备由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的供水系统。

二、无负压供水设备原理：设水泵全速运行时的转速为n1，水泵工作性能曲线为L1，管阻特性曲线为R1，供水量为Q1（工作点为P1），此时耗能矩形面积OH1P1Q1。

用水量由Q1降至Q2时，如果不采取任何措施，则水泵出口处的压力增至H3（工作点为P2）。

此时耗能为矩形面积OH2P2Q2。

当用水量由Q1降至Q2时，如果采用恒压控制，则水泵转速将降至n2，水泵工作特性曲线为L2（工作点为P3），耗能为矩形面积OH1P3Q2，与不采用恒压控制相比，耗能降低了矩形面积H1H3P2P3。

无负压供水设备是直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。

安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。

当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。

三、无负压供水设备的特点：1、技术先进：无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，无负压供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。

Doors&Windows 摘
随着城镇化的不断发展
水箱加变频水泵
鉴于传统水箱加变频泵的二次加压供水方式
罐式无负压供水设备主要由变频加压泵
箱式无负压供水设备是在水箱加变频泵供水和罐式无负传统水箱加变频泵供水
），
以中关村生命科学园三期及
（下转第122页）
建筑规划与设计
119
2018.04
2018.04
Doors &Windows
路条给水管道管径为市政给水管网供水压力为阀门等局部损失参考文献（上接第119页）
（上接第120页）
但是在实际研究中：（。

（中其评价结果具有以上的问题参考文献采用了这种模糊综合评价法
综上所述参考文献[J].食品科学技术学报,2016(3):90~94.
建筑规划与设计
122。

无负压供水设备与箱式无负压供水设备之间的区别随着普遍生活水平的提高，无负压供水设备因其独特的优势很快成为新时代的宠儿,但很快我们又面临更多的供水问题.当前我国很多大中小城市自来水公司因设备老化或规划不够长远，供水能力有限，无法满足整个城市高峰期用水要求，直接导致无负压供水设备无法正常运行。

箱式无负压供水设备和无负压供水设备从字面的意义上就能看出箱式无负压配备了水箱，是无负压供水设备的升级版；箱式无负压供水设备可以分普通箱式恒压供水，既通过水箱作为稳流补偿消除增压稳压装置对市政管网负压影响；差量补偿箱式无负压供水设备是箱式和无负压供水设备的结合体，该设备设置一套增压水泵，市政管网的水与水箱的水同时汇合至稳流罐中，当市政管网压力充足时，从市政管网取水向用户供水，当市政管网供水量不足，压力降至趋向市政最低服务压力时，此时流量控制器开始工作，将管网压力始终维持在最低服务压力上，同时最大化的满足用户的用水。

此时,位于水箱出水口的智能增压装置开始工作，将水箱零压力的水增压到与市政管网相同的压力，将水提升至稳流罐中，水泵从稳流罐中取水，向用户管道供水，在水箱底部设置了枝状球头引水装置，增强了水箱内部水的流动性，利用增压水箱进行补偿，延长了补偿时间，提高了补偿能力，大大提高了供水设备的安全、稳定性。

无负压供水设备以无负压罐作伪稳流补偿器，负压罐上装有真空抑制器和缺水保护装置，自来水先进入稳流罐中，在通过二次加压设备进行增压。

无负压供水设备的成功引进是21世纪城市二次供水的一大突破，在早期传统的水塔供水，虽然说保证了储水功能，但是水箱的清洗安全和监管方面却迟迟得不到保证，无负压供水设备的技术被市场发现，并且不断改进，开封九天供水领先引进无负压技术抢先占领的市场，并且通过不断研发创新，在节能控制系统上有了更大的突破。

而箱式无负压供水设备的出现，是二次供水设备市场上一场华丽的转身。

所以保证供水设备水箱的日常维护，才能让供水设备寿命更长，供水更安全。

差量补偿式箱式无负压供水设备差量补偿式箱式无负压供水设备差量补偿式箱式无负压供水设备原理:恒压变频设备投入使用，自来水管网的水进入供水罐，罐内空气从真空消除器排除，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水需求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。

水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水;用水高峰时，若自来水管网的水量小于水泵流量时，供水罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入供水罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。

当自来水管网停水，造成供水罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组，供水罐可以储存并释放能量，避免了水泵频繁启动。

差量补偿式箱式无负压供水设备的运行环境:1、环境温度：5~ 50℃;相对湿度：≤90%，无凝露。

2、周围空气无腐蚀性气体、水蒸汽、粉尘等明显污染。

3、箱式叠压给水设备安装场所的最大海拔高度1000m。

差量补偿式箱式无负压供水设备适用范围：1，离市区较偏、自来水压较低的工矿企业生活、生产用水。

2，原有气压式、水池(水箱)式变频供水设备的改造工程。

3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。

4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等建筑二次供水系统的应用。

差量补偿式箱式无负压供水设备特点:1.无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网依次依次供水压力加压泵选型可以减少，设备投资减少。

2.卫生无污染供水系统从自来水管网至用户水龙头为全封闭结构。
