什么是箱式无负压供水设备箱式无负压供水设备适用范围：1，离市区较偏、自来水压较低的工矿企业生活、生产用水。
2，原有气压式、水池(水箱)式变频供水设备的改造工程。
3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。
4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等建筑二次供水系统的应用。
箱式无负压供水设备特点:1.投资少、无水池、不用消毒。
2.体积小、占地少、安装方便。
3.高效节能，全部充分利用自来水管网压力，三重强制叠压、耗电少，运行费低。
4.全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。
5.水压稳定，不会造成市政管网压力波动。
6.全自动控制运行，无人值守设计。
7.超强保护，故障自动显示，报警。
8.模拟屏人机对话，可随时查询、设定、调整运行参数。
9.旁通设计，自动切换，停电不停水。
10.高寿命。
生活恒压变频设备运行效率高，可提高水泵的寿命3倍以上。
箱式无负压供水设备适用范围：1，离市区较偏、自来水压较低的工矿企业生活、生产用水。
2，原有气压式、水池(水箱)式变频供水设备的改造工程。
3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。
4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等建筑二次供水系统的应用。
箱式无负压供水设备适用范围：1，离市区较偏、自来水压较低的工矿企业生活、生产用水。
2，原有气压式、水池(水箱)式变频供水设备的改造工程。
3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。
4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等建筑二次供水系统的应用。
XWS箱式无负压变频供水设备功能特点：紧凑美观、过流部件全304不锈钢和饮用水标准的胶囊、全自动运行、无级调速恒压、既能蓄水又能充分利用和叠加管网原有压力更节能、液晶中文汉显、内置多套供水模式、缺水保护。
>>>>>>>>>>>>>>>>>>>>>>>下载阅读体验更好<<<<<<<<<<<<<<<<<<<<<<<<产品简介XWS箱式箱式无负压供水设备是普通无负压供水设备的升级产品，是新一代更加节能的变频恒压供水设备。
设备既保留了无负压供水设备直接与市政管网对接的功能，又具备大量蓄水的能力。
充分利用市政管网原有压力的同时，还可以避免市政供水不稳定或停水时无水可用的局面。
设备主要又密封的SUS304不锈钢水箱、普通变频增压系统、变频增压泵、稳流真空消除器等组成。
系统分两路进水：一路进水箱，一路进稳流器与增压系统直连。
当用水量小或者市政进水压力足够时，供水设备直接叠压供水;当市政供水压力小时，变频增压泵开始从水箱里面抽水增压差量补偿，直到增压系统设备进水口达到规定的压力为止。
从而，设备具备了更加节能、二次污染甚微、蓄水能力强等特点。
是供水领域新一代节能产品。
功能特点1、更加可靠。
充分结合了传统变频供水设备和无负压供水设备的优点，既能蓄水，又能充分利用管网压力，稳定和可靠性更上一个层次。
2、紧凑美观。
采用特殊加工工艺和定制阀门，缩短了不必要的长度，使整个设备结构高度协调。
3、清洁卫生。
组合式不锈钢水箱、不锈钢材质的管路和水泵，全封闭结构，彻底根除二次污染，确保水质的新鲜与纯净。
4、节能显著。
可充分利用市政管网原有压力，同等条件下，箱式无负压供水设备的增压泵额定功率偏低，运行节能效果十分显著;5、停电或故障时可持续供水。

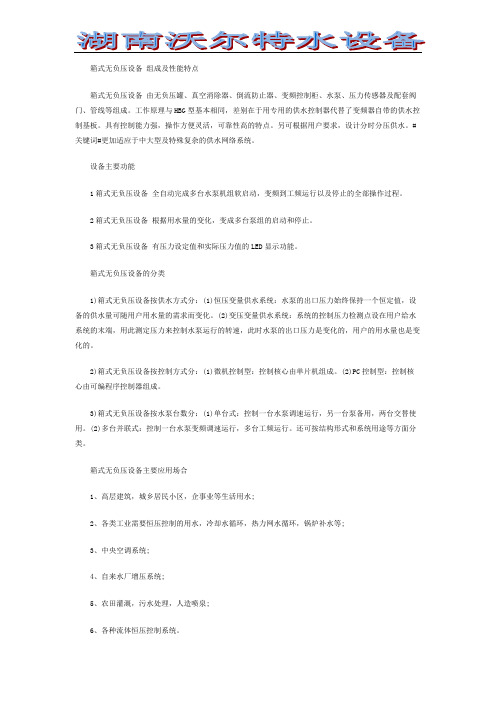

箱式无负压设备组成及性能特点箱式无负压设备由无负压罐、真空消除器、倒流防止器、变频控制柜、水泵、压力传感器及配套阀门、管线等组成。
工作原理与HBG型基本相同，差别在于用专用的供水控制器代替了变频器自带的供水控制基板。
具有控制能力强，操作方便灵活，可靠性高的特点。
另可根据用户要求，设计分时分压供水。
#关键词#更加适应于中大型及特殊复杂的供水网络系统。
设备主要功能1箱式无负压设备全自动完成多台水泵机组软启动，变频到工频运行以及停止的全部操作过程。
2箱式无负压设备根据用水量的变化，变成多台泵组的启动和停止。
3箱式无负压设备有压力设定值和实际压力值的LED显示功能。
箱式无负压设备的分类1)箱式无负压设备按供水方式分：(1)恒压变量供水系统：水泵的出口压力始终保持一个恒定值，设备的供水量可随用户用水量的需求而变化。
(2)变压变量供水系统：系统的控制压力检测点设在用户给水系统的末端，用此测定压力来控制水泵运行的转速，此时水泵的出口压力是变化的，用户的用水量也是变化的。
2)箱式无负压设备按控制方式分：(1)微机控制型：控制核心由单片机组成。
(2)PC控制型：控制核心由可编程序控制器组成。
3)箱式无负压设备按水泵台数分：(1)单台式：控制一台水泵调速运行，另一台泵备用，两台交替使用。
(2)多台并联式：控制一台水泵变频调速运行，多台工频运行。
还可按结构形式和系统用途等方面分类。
箱式无负压设备主要应用场合1、高层建筑，城乡居民小区，企事业等生活用水;2、各类工业需要恒压控制的用水，冷却水循环，热力网水循环，锅炉补水等;3、中央空调系统;4、自来水厂增压系统;5、农田灌溉，污水处理，人造喷泉;6、各种流体恒压控制系统。
箱式无负压设备的分类1)箱式无负压设备按供水方式分：(1)恒压变量供水系统：水泵的出口压力始终保持一个恒定值，设备的供水量可随用户用水量的需求而变化。
(2)变压变量供水系统：系统的控制压力检测点设在用户给水系统的末端，用此测定压力来控制水泵运行的转速，此时水泵的出口压力是变化的，用户的用水量也是变化的。
浅谈无负压供水设备的特点分析及其技术改进方法摘要：近年来，无负压供水设备发展迅猛，本文对无负压供水设备的应用特点作出了客观的分析。
通过目前市场上无负压供水设备及其应用情况的综合分析，针对存在的不足问题，提出无负压供水设备的技术改进方法。
关键词：无负压供水设备特点分析问题技术改进方法前言随着城市现代化步伐的加快，新建高层建筑在城市居住小区所占的比例不断增加，我国市政自来水管网压力已远远不能满足高层建筑的用水需求，因此二次供水设施技术也逐步更新并在大中城市应用推广。
据不完全统计，目前我国约60 %以上的城镇居民均使用二次加压供水，二次供水方式普遍。
传统的供水方式是将市政自来水泄至水池或水箱，然后通过二次加压泵站将水供给到用户，以保证每一个用户的用水要求。
但由于管理不善、水池、水箱缺乏定期的清洗、二次消毒措施失效以及系统本身的缺陷，造成的水质二次污染已直接影响了供水水质安全，甚至产生了严重的水质污染事故。
正是在以上相关的背景下，二次供水设备从最早的水塔式供水、高低位水箱供水、气压罐供水、变频供水逐步发展为无负压设备供水。
无负压供水设备的研制成功并引入市场弥补了传统供水方式的不足。
1.无负压给水设备的特点分析我国采用的传统的给水二次加压供水系统大致有以下三种方式：：1 ）.自来水管网---水池或水箱---水泵---高位水箱--- 用户，为高位水箱供水方式，其应用时间最早。
2 ）.自来水管网---水池或水箱---水泵---气压水罐---用户，为气压给水方式。
此种方式在20世纪80年代中后期曾在我国盛行，但由于气压水罐调节容量小、供水压力变化大、水泵启停频率、存在压缩气体的额外水泵扬程浪费等问题，目前在生活给水系统中很少使用。
3）.自来水管网--- 水池或水箱----水泵变频----用户，为变频调速给水方式，是20世纪90年代随着变频技术的逐步应用而发展起来的一种二次供水方式，目前仍然应用普遍。
上述三种供水方式均设有水池或水箱，统称为传统二次供水方式。
博海供水二次供水第一品牌
无负压供水设备水的五大亮点
随着经济和科技的发展，无负压供水设备的应用已经非常的普遍了。
经过不断的实践和检验，无负压供水技术已经非常的成熟了，经过专业工程师的设计，可以更好的突出设备的五大亮点。
所谓无负压供水设备的五大亮点就是节材，节地，节水，节能和环保。
节材主要的体现在无负压省去了建造水箱水池的费用，而且因为在自来水的原有压力上进行加压，在水泵上的选择就更加的小，节约了费用。
节地体现在无负压给水设备占用空间较传统意义上的二次加压供水大大缩小，且设备结构布置紧凑无需修建储水池、水箱或水塔等，节省了占地面积。
节水体现在没有水池、水箱或水塔的“跑、冒、滴、漏、渗”和定期清洗消毒等，可节省大量的水资源浪费费用。
节能现在在对自来水原有压力的充分利用上，节约大量的运行能耗。
环保体现在对能源的节约和对水质的保护上面。
因为整套供水设备采用的密封的形式，避免了在供水过程中水与自然相接触产生污染的问题。
无负压供水设备是一种加压供水机组，分为罐式无负压供水设备和箱式无负压供水设备两种。
一、罐式无负压供水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。
（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压供水设备变频恒压供水，此时稳流罐中存储一定量的承压水。
（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。
此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。
水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。
（3）停电继续供水：当小区停电时，由市政管网继续向低区用户供水，停电不停水。
设备恢复供电后，自动启动，恢复正常供水。
二、箱式无负压供水设备能够和市政管网串接，确保对市政管网不产生负压，在用水高峰期间，通过微机控制变频调节水泵能将密闭水箱中的水增压，避免了因市政管网供给不足的用户所需给水的流量。
河南上田泵业有限公司是一家成集泵产品开发、给排水工程设计、变频调速恒压供水、消防成套及电气控制设备的生产、销售、服务为一体的大型现代化企业，公司以ISO9001-2008国家质量管理体系标准要求为准则，专注于消防系统、污水系统、循环系统、二次供水系统和控制系统等民用建筑用泵及其成套设备的研发与生产。
ZWX(I)箱式无负压供水设备功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负压。
2、置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。
3、借压(或叠压)超过许可吸水压力和流量时可在自来水管网压力基础上增压。
与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。
4、变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。
5、无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。
6、停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。
7、高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。
另可根据用户需求配置人机界面，可视化远程调整、监测和维护。
ZWX(I)箱式无负压供水设备供水系统概述ZWX(I)箱式无负压供水设备交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。
根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。
因为水泵的流量与转速成正比;压力与转速的平方成正比;轴功率与转速的三次方成正比。
所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。
据统计，常规水泵大部分时间在额定负荷下运行工作。
特别是自来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。
随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。
浅谈箱式无负压供水设备在小区供水应用中的优缺点何东冠摘要：简述变频供水、无负压供水和箱式无负压供水在城市二次供水中的应用，并分析了箱式无负压供水设备的优缺点。
关键词：市政自来水管网水压；供水设备；矢量变频泵1.工程概况广西南宁市江南区某一个新建高层住宅小区，共有住户2500户，地势较高，远离自来水厂，离城市给水加压泵站较远，周边是一大片正开发的住宅区、厂房用地。
周边市政管网主管是DN400呈环形布设，可接入小区的支管管径为两个DN250的接口，用水低谷期市政自来水管网水压约为0.28MPa，用水高峰期水压约为0.20MPa。
2.供水方案的确定根据项目市政供水情况以及周边远期用水特点，我们提出了三个加压供水方案：第一种：无负压供水设备。
该方案能够充分利用市政管网的自由水头，设备叠压加压供水，能够节约能耗，设备变频控制自动调节流量，满足住户用水需要，用水不经过水箱停留，不会造成二次污染，不影响水质。
第二种：水箱变频加压供水。
也就是传统的水箱加变频供水设备，该方案的优点是有一点是设有水箱，有一定的调节储量，供水安全性高。
缺点是水泵从水箱吸水，水箱储水容易造成二次污染，需要经常清洗、消毒，浪费用水；不能充分利用市政水的自由水头能耗大，且水箱容积较大，占用建筑面积。
第三种：箱式无负压供水设备。
是无负压和水箱变频供水的结合方案，兼顾了利用市政自由水头和满足用水高峰期水箱储水功能。
最终，我们断定近期市政管网不会大规模改造，但周边的住宅、厂房马上开发投入使用，而选择了第三种方案，供水方案从二层开始加压。
原因是本项目位置处在最近的加压站的地势较低处，虽然市政供水水压变化较大，但却基本能保证有水，且周边远期用水需求量大，因此设置备用水箱是最理想的方法。
3.箱式无负压供水设备的工作原理及优缺点3.1箱式无负压供水设备的工作原理箱式无负压供水设备设置一套水箱、增压水泵，有两个吸水口，市政管网的水与水箱的水同时汇合至稳流罐中，当市政管网压力充足时，水泵组从市政管网叠压供给用户使用，当市政管网压力不足时，智能增压装置启动，从水箱取水补充管网供水的不足。
本文由湖南供水设备厂家华都供水设备专家对用户使用二次加压供水设备后，整理了本文内容，详细阐述了用户在使用无负压供水设备和箱式变频供水设备的比较。
一、无负压供水设备产品概述HDW无负压供水设备，是我们华都公司专业技术人员在气压供水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何副作用的成套供水设备。
他取代了蓄水池的和屋顶水箱，能充分利用自来水管网的压力直接或间接供水，避免了能源的二次浪费和水质的二次污染，大幅度节约了基建投资并缩短了施工工期。
HDW无负压供水设备由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的供水系统。
二、无负压供水设备原理：设水泵全速运行时的转速为n1，水泵工作性能曲线为L1，管阻特性曲线为R1，供水量为Q1（工作点为P1），此时耗能矩形面积OH1P1Q1。
用水量由Q1降至Q2时，如果不采取任何措施，则水泵出口处的压力增至H3（工作点为P2）。
此时耗能为矩形面积OH2P2Q2。
当用水量由Q1降至Q2时，如果采用恒压控制，则水泵转速将降至n2，水泵工作特性曲线为L2（工作点为P3），耗能为矩形面积OH1P3Q2，与不采用恒压控制相比，耗能降低了矩形面积H1H3P2P3。
无负压供水设备是直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。
安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。
当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。
三、无负压供水设备的特点：1、技术先进：无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，无负压供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。
叠压（无负压）供水设备叠压(无负压)供水设备产品特点1. 叠压(无负压)供水设备按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水：同型号水泵互为备用，小流量供水时效率较低;小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。
2. 叠压(无负压)供水设备按稳流罐构造可分为气水分离、气水接触2种气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。
3. 叠压(无负压)供水设备按供水压力可分为恒压变量、变压变量2种恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。
控制简单，但节能不充分;变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。
节能充分，控制系统比较复杂，管网压力有波动。
叠压(无负压)供水设备性能特点1、叠压(无负压)供水设备具有强大的贮能保压能力，特别是在夜间时应付少量供水时,可以大大节约电能.2、调节容积(水泵每启动一次可供用户使用的水量)大.泵每启动一次,可以长时间地维持管网压力,设备启动次数少,运行费用低3、叠压(无负压)供水设备设备采用国际领先的补气技术气压罐的补气采用微电脑电子检测、限量补气与排气技术，随时保证罐内气体有一定容积，根本解决了气体长期失效带来的水泵频繁启动问题，填补了国际、国内在该问题上的技术空白。
4、叠压(无负压)供水设备不同用户的现场条件,无塔自动上水器可采取以下不同的配置(1)、叠压(无负压)供水设备的水源是自备井: 1)潜水泵+控制系统+气压罐2)潜水泵 +水池(水箱)+控制系统+气压罐(2)叠压(无负压)供水设备的水源是自来水: 1)离心管道泵+控制系统+气压罐2)离心管道泵 +水池(水箱)+ 控制系统+气压罐#关键词#安装要求：1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
无负压供水设备又被称之为管网叠压供水设备，广泛被应用在生活的各个领域。
为什么这个设备的应用那么广泛呢？主要原因是因为这个设备具有这些优势：1、节约设备成本投资，占地面积相对较小。
不仅对投资进行了节约，而且对自来水管网中一次供水压力进行充分利用。
可以采用在加压泵选择进行适当减小，促使设备的成本投入得到节约。
其次，对系统占地面积得到节约，对节约的土地进行充分利用，进一步将房屋占用面积得到提升，满足我国要求的对土地资源节约的效果。
2、干净无污染，供水设备系统的设置都属于全密封结构，从自来水管网开水直到用户家中的水龙头，因此，污染物不会出现进入供水系统的现象发生。
水体不会直接对空气进行接处，采用食品级不锈钢对过流部件进行制作，因此不会有水质污染的现象发生。
3、明显的节能效果，通常设备和自来水管网的链接属于直接串接，也就是在自来水厂进行一次供水管网压力的条件下在对所需的压力进行叠加，根据压力的不足，进行适当的增加，促使管网的余压得到充分利用。
再用水低峰期阶段，可以不对设备进行运行，会有明显的节能效果初显。
4、安装简单。
由于无负压叠压供水设备属于成套供应体系，因此用户只需对进出口水管进行连接即可使用，施工周期短，且安装便捷。
5、较低的运行成本。
由于在对加压泵的选型过程中运用较小，并且可运用对泵关联供水的方法，在城市用水低峰期时，能够对城市一次供水压力进行利用，可以不对泵进行启动或只对一台泵进行启动的方法，从而实现城市用水的需求。
当用水高峰期来临时方可对其他泵进行启动。
所以，在设备运行过程中会有较低的能耗形成，促使运行成本得到有效的降低。
6、停电现象发生时不会对供水的状态造成影响。
由于设备的公共供水管网路与用户管网是直接相连的，因此在停电时，虽然加压泵停止了运行，但自来水厂一次供水压力也能对用水需求得以满足。
7、后期管理提供便利。
由于无负压叠压供水设备属于微机全自动变频控制的，因此具备停电设备进行自动关机，来电设备进行自动开机的效果，对故障检测、技术诊断及报警提醒等较为完善，促使设备管理及维护过程中存在相对简便的优势。
长沙奔宇机电所研发的管网叠压（无负压）箱式变频供水设备是能够和市政管网串接，确保对市政管网不产生负压，在用水高峰期间，能将密闭水箱中的水增压，满足了市政管网供给不足。
智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。
系统分为两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。
当自来水服务压力高时，智能装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。
管网叠压（无负压）箱式变频供水设备使用环境
1、控制方式：变频控制
2、安装场所：室内
3、环境温度：+5℃~+40℃
4、输送液体：清水
5、液体温度0~70℃
6、最高使用压力：20KG/cm²
7、最小吸入压力：0.2kg/cm²
8、允许吸入压力：受到最高使用压力限制
9、水泵：立式/卧式多级离心泵
10、水泵组合台数：2~6台
11、吸入、输出管：不锈钢钢管
管网叠压（无负压）箱式变频供水设备适用范围
l 适用地域范围：适用于城市管网压力较充足的地区加压给水。
l 适用工程类型：工矿企业的生产、生活用水、自来水厂的大型给水中间加压泵站。
l 适用工程部位：给水二次加压系统。
l 其它适用范围：新建、改建、扩建住宅楼、办公楼、宾馆、饭店等公共建筑生活用水。
l 使用单位类型：设计单位、施工单位、监理单位。
由于社会经济发展的需要，为避免水质的二次污染，同时响应节能节电绿色环保号召，供水增压新设备代替传统的增压设备，采用无负压设备逐渐成为新的社会趋势，受到广群众的欢迎。
这一设备所具备的优势如下：1.采用多级全不绣钢加压泵，泵壳，叶轮及主要配件均采用食品级不绣钢材质制造，流通光滑，有效节能，运转平稳，噪音较低，整机性能优异，是理想的绿色环保节能型给水设备。
2.无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网自身压力。
3.卫生没有污染，供水系统从自来水管网至用户水龙头为全封闭结构。
污染物不会进入系统，水体不与空气直接接触，过滤部件采用食品级不绣钢制作，无二次污染机会，环保卫生。
4.占地面积小，不需要建造蓄水池或水箱不需要配置大型气压罐，大大节约了系统占地面积，可以利用节约的土地提高地产利用率，符合国家节约土地的要求。
5.节约水资源，不用定期清洗消毒，不浪费水资源和人力资源。
节约维护费用。
6.节能效果显著，设备直接与自来水管串接，在自来水厂一次供水管网压力的基础、上叠加所需的压力，差多少，补多少，能充分利用管网的压力，用水低峰期，设备甚至不需要运行，与传统给水设备比，节能达30%-90%7.安装简便，只需连接进出水管，施工周期短，安装简单。
8.运行稳定，振动小，噪音低(噪音值低于50分贝)。
9.系统供水稳定，充分保证系统末端压力。
10.可附加自动巡检功能，降低物业管理费用。
11.采用PLC可编程控制全自动运行，操作维护方便。
12. 箱式无负压供水设备为微机全自动控制变频调速运行，停电设备自动停机，来电自动开机，完全做到全自动。
13.一体化专业设计，结构紧凑，投资少，安装方便，外形美观。
14.利用管网压力的叠加以及自动变频运行方式，节能效果得到显著提高(大干40%)。
15.无负压供水设备配套安装方便，只有一个市政管网进口和一个供水出口。
以上就是相关内容的介绍，希望对大家了解这一问题会有一定的帮助，同时如有这方面的兴趣，可以咨询一下南京航城流体控制设备有限公司。
无负压给水的优点无负压给水设备优点:一、高效节能无负压给水设备能根据用户的实际用水量和使用压力自动检测，调节电动机的转速(耗电量)，使设备始终处于高效率的工作状态。
二、供水管网压力稳定该无负压给水设备由微机构成自动闭环控制，能在0.5秒内使变化的压力恢复正常，压力调节精度为设定值的±5% .三、占地小、投资少，安装工期短。
该无负压给水设备与其他老式供水设备相比节约占地3~16倍，比建水塔节约投资15%~60%。
体积小，组装、安装调试方便，运输及安装工期短。
四、保护功能全，运行安全可靠，操作方便无负压供水的优点无负压给水设备安装使用及保养1无负压给水设备安装应选择通风良好、灰尘少、不潮湿的场地，环境湿度为-10℃-40℃。
在室外应设防雨，防雷等设施。
2、为方便无负压给水设备安装、保养、设备四周应留70cm空间，人孔处应保留1.5m空间，四周地面应设排水沟。
3、选定无负压给水设备场地后，要处理好地基、在用砼浇注或用砖石砌筑罐体支承座。
待基座完全固化后，再吊装罐体并放稳，随后安装附件，接通电源。
4、在试车前，应先关闭供水阀，检查无负压给水设备各密封阀情况，不允许有泄露现象，开车后，应注意机泵转向。
当压力表指针到上限时，机泵自动停止。
打开供水阀，即可正常供水、如需定时供水，可把选择开关扳到手动位置。
5、无负压给水设备泵机组应经常检查，定期保养并加注润滑油。
离心泵和止回阀如发现漏水现象，应及时紧固法兰螺丝或更换石棉根，检查机泵底脚螺栓不能松动，以防损坏无负压给水设备。
6、无负压给水设备系统，应防水、防尘、经常检查线路绝缘情况，连接螺栓是否松动和保险丝完好等情况。
压力表外部用透明材料包裹，以防损坏无负压给水设备。
7、罐体如发现漆皮脱落，应及时涂漆保养，以延长无负压给水设备使用寿命。
无负压供水的优点无负压给水设备的变频控制原理用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显著(可根据具体情况计算出来)。
箱式无负压叠压给水设备特点1、箱式无负压叠压给水设备节省投资：无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。
因此，与普通无塔供水设备相比，可节省50%左右的投资。
2、箱式无负压叠压给水设备高效节能，运行成本低：可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统供水设备相比可节能30%—90%。
停电也可维持市政管网水压供水。
3、箱式无负压叠压给水设备智能化程度高，操作简单，节省人力：该设备由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压力进行调节，实行无人值守。
并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。
4、箱式无负压叠压给水设备环保卫生:设备全封闭运行，彻底消除水源二次污染。
5、箱式无负压叠压给水设备保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、水源缺水等自动保护功能。
在异常情况下能进行信号报警、自检、故障判断等。
6、箱式无负压叠压给水设备占地少安装方便：整套设备只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。
7、箱式无负压叠压给水设备延长设备的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，延长了水泵及电机的使用寿命。
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备运作过程：1.管网压力高于或等于用户压力时当自来水压力高于用户使用压力时，旁路止回阀导通，由自来水直接供给用户用水。
用户压力高于或等于设定压力，变频设备不运行，水泵处于停机状态。
2.管网压力低于用户压力时变频设备开始运行，水泵处于开始运转。
a、管网流量大于等于用户用水量时若流量调节器内有空气则压力升高，又可以将多余的气体排出流量调节器外。
使流量调节器内蓄满水以备下次用水高峰期时使用。
当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。
流量调节器内压力恢复至自来水管网压力。
若流量调节器内没有空气，流量调节器内压力保持自来水管网内压力。
水泵提升压力为用户用水压力与管网里之差。
即水泵提供扬程=用户用水压力-管网压力b、管网流量小雨用户用水量时流量调节器内压力降低，当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。
流量调节器内压力降为零。
流量调节器内的水与自来水的流入共同提供给用户用水。
流量调节器内储备水补偿的是用户用水与管网流量之差。
水泵提升压力为用户用水压力●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备运行说明：（1）当市政管网高压时，设备处于停机状态，市政水源通过水源罐、旁通管路直接向用户管网供水。
（2）当市政管网欠压时，设备自动启动，在原有水压基础上变频调速增压（恒压）供水，由于按“差多少，补多少”原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。
运行过程中密闭的海洋法罐只相当于一段管路，新鲜卫生的自来水不断流过水源罐（或承压水池），不会遭受外界污染。
（3）当市政水源压力太低，自来水进水小于设备供水（水源罐出水）时，靠水源罐贮水容积来补偿市政水源的不足。
水源罐提供的最大补偿水量与水源罐总容积相同v补＝v总。
水源罐提供补偿水量期间，靠真空抑制（自动进、排气阀），使空气自动进入罐体，可避免对市政管网造成负面抽吸作用（即所谓无负压无吸程），并可保证水源罐容积全部被有效利用。
（4）为进一步减小直接抽吸对市政水源的影响，可选购一只水源隔离阀及控制仪表，从而可任意设定允许抽吸的最低压力，当市政水源入口压力降到允许抽吸的最低压力时，水源隔离装轩会自动启动，设备将切换到以补偿罐为水源自动供水。
也可考虑选购廉价的节流装置代替隔离阀，限制自来水进水流量，供水不足部分靠水源罐补偿。
（5）市政水源因故停水且水源罐贮水也己消耗完，设备会自动停机（禁止运行）。
水源正常后自动恢复运行。
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备造型说明：选型是根据自来水进水量（由自来水管径、长度等条件确定）、顾客实际用水量、建筑物高度等数据来确定的。
我公司提供的选型参数表遵循以下原则：表中的流量均按单卫设计，设备型号为常用型号，还可根据顾客特殊要求另行设计。
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备安装要求：1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备价格订货须知：1.订货前请详细阅读本手册.清楚标明规格、型号、数量及产品的包装形式。
需要本公司代为设计时.请提供详细的参数.并指出：所用尺寸；泵的介质、压力等使用环境；如果用于消防以外的场合.请及时与技术部门联系，加以确认；如果用于易燃，易爆场合，应使用防爆电机，并注明所要求防。
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备介绍采用了系统工程技术，流体控制技术、微机变频技术、过秤组态技术、数据处理技术、远程通讯技术实现叠压（无负压）供水的全过程，通过可调控人机界面显示运行状态。
以全新的设计原理、流程和结构，实现了真正意义上的管网叠压技术，节能、降耗、环保、卫生。
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备的功能特点1、两种工作方式：自动工作方式：自动方式是作为正常供水状态下的一种工作方式。
一般来讲，当客户正常供水后即选定该种方式，在自动方式工作时，一切管网的不同供水要求，都将在箱式无负压叠压给水设备有效的控制之下，进行多种功能的适应工作。
手动工作方式：该操作方式是为自动工作方式发生故障时，为用户应急设置的一种工作方式，该工作方式完全采用最简单的启动方式，这种方式在操作面板上直接启停任何一台水泵电机，一般只有在自动失灵或调试的情况下才采用。
2、容易并入智能化管理系统，主要部件采用优质元件，整套系统具有很高的可靠性和抗干扰性，其自带的标准串行通讯口（RS485），使得系统与计算机的通信十分方便。
3、水位保护功能，当水罐水位低于设定水位，系统自动保护停机。
液位控制器性能稳定可靠。
4、自动复位功能，停电后复电时或水位恢复时系统自动启动。
5、故障泵功能，故障泵后直接退出运作程序，由备用泵接替工作。
6、自动保护功能：有过载、过流、短路、缺相、超压、欠压及缺水停机等自动保护功能喜欢供水设备，箱式无负压叠压给水设备广泛应用在供水管网压力不足需要补压的场合。
按水泵(离心式水泵，下同)与管道连接方式的不同，供水方式可分为2种：①几个不同位置调节水池至水泵的加压供水；②水泵直接与供水管道联接的加压供水。
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备特点 1、箱式无负压叠压给水设备能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，与传统供水比较，不会造成管网破裂及水龙头共振现象。
2、动平滑，减少电机水泵的冲击，延长了电机及水泵的使用寿命，避免了传统供水中的水锤现象。
3 、箱式无负压叠压给水设备保护功能齐全，运行可靠，具有欠压 4、过压、过流、过热等保护功能。
5、箱式无负压叠压给水设备系统配置可实现全自动定时供水,彻底实现无人值守自动供水.控制系统具有故障报警和显示功能,并可进行工变频转换,应急供水。
6、系统根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，当系统零流量时,机组进入休眠状态,水泵停止，流量增加后才进行工作,节电效果明显，比恒速水泵可节电23%-55%。
7、箱式无负压叠压给水设备不设楼顶水池，既减少建筑物的造价，又克服了水源二次污染，气压波动大，水泵启动频繁和建造水塔一次性投资大，施工周期长，费用高等缺点。
、变频箱式无负压叠压给水设备只需一组控制柜和水泵机组，安装非常方便，占地面积少。
8、箱式无负压叠压给水设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现用户所需工况，操作简单。
具体型号、参数、报价、配置等可来电咨询箱式无负压叠压给水设备供水方式②虽然在供水管道的压力大于用户所需供水压力时能利用管网自身的压力，但因没有蓄水装置而不能满足用户高峰期用水量及水压要求，故无法确保用户用水的可靠性，并且在用水高峰时对供水管网产生吸力(这是由水泵本身的性质所决定的)，因而无法被广泛应用。
根据这个思路，在原来的基础上研制的“无吸程智能箱式无负压叠压给水设备”能够很好地解决这一问题。
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备执行原理华振根据城市供水特点开发研制的自来水箱式无负压叠压给水设备,是适用高楼层供水的一种全新概念的供水方式,箱式无负压叠压给水设备充分利用城市自来水原有供水压力,解决了困扰多年无法解决的高层住宅用水不足的问题,经专家论证认为,该箱式无负压叠压给水设备的研制成功,不但满足了高层住宅的用水,提高了居民的生活水平,而且科技含量及自动化程度高,投资少,节能效果显著,过去为解决高层住宅用水,一般均采用增压水泵,建蓄水池或蓄水箱进行二次供水,这样不但投资大,增加了基建投入,而且造成了能源的严重浪费,使本可直接利用的自来水压力被全部释放掉,再通过所加动力重新增压,造成了能源的双重浪费==并直接影响城市自来水管网的供水品质.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备主要优势根据用户用水量变化自动调节运行水泵台数和一台水泵转速,使水泵出口压力保持恒定,当用户用水量小于一台水泵出水量时,控制系统根据用水量的变化有一台水泵变频调整运行,当用水量增加时管道系统内压力下降,这时压力传感器把检测到的信号传送给微机控制单元==通过微机运行判断,发出指令到变频器==控制水泵电机,使转速加快以保证系统压力恒定，反之当用水量减少时,使水泵转速减慢,以保持恒压,当用水量大于一台泵出水时，第一台泵切换到工频运行,第二台泵开始变频调整运行,当用水量大于两台泵出水量时，将自动停止一台或二台泵运行,在整个运行过程中,始终保持系统恒压不变，使水泵始终工作在高效区==既保证用户恒压供水，又节省电能，●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备主要设备组成,流量平衡罐,全自动变频柜；水泵。
