游标卡尺、千分尺的使用及保养机械式游标卡尺机械式游标卡尺的使用方法机械游标卡尺的简介：游标卡尺是精密的长度测量仪器，常见的机械游标卡尺如下图所示。
它的量程为 0~110mm，分度值为 0.1mm，由内测量爪、外测量爪、紧固螺钉、微调装置、主尺、游标尺、深度尺组成。
0~200mm 以下规格的卡尺具有测量外径、内径、深度三种功能：1、游标卡尺的零位校准：步骤一：使用前，松开尺框上坚固螺钉，将尺框平稳拉开，用布将测量面、导向面擦干净；步骤二：检查'零'位：轻推尺框，使卡尺两个量爪测量面合并，观察游标'零'刻线与尺身'零'刻线应对齐，游标尾刻线与尺身相应刻线应对齐。
否则，应送计量室或有关部门调整。
2、游标卡尺的测量方法：（外径）步骤一：将被测物擦干净，使用时轻拿轻放；步骤二：松开千分尺的固紧螺钉，校准零位，向后移动外测量爪，使两个外测量爪之间距离略大于被测物体；步骤三：一只手拿住游标卡尺的尺架，将待测物置于两个外测量爪之间，另一手向前推动活动外测量尺，至活动外测量尺与被测物接触为止。
步骤四：读数。
注意：1）测量内孔尺寸时，量爪应在孔的直径方向上测量。
2）测量深度尺寸时，应使深度尺杆与被测工件底面相垂直。
3、游标卡尺的读数：3、游标卡尺的读数主要分为三步：1）看清楚游标卡尺的分度。
10 分度的精度是 0.1mm，20 分度的精度是 0.05mm，50分度的精度是 0.02mm；2）为了避免出错，要用毫米而不是厘米做单位；3）看游标卡尺的零刻度线与主尺的哪条刻度线对准，或比它稍微偏右一点，以此读出毫米的整数值；4）再看与主尺刻度线重合的那条游标刻度线的数值 n，则小数部分是 nX 精度，两者相加就是测量值；5）游标卡尺不需要估读。
4、游标卡尺的保养及保管：1）轻拿轻放；2）要把卡尺当作卡钳或镙丝扳手或其他工具使用；3）卡尺使用完毕必须擦净上油，两个外量爪间保持一定的距离，拧紧固定螺钉，放回到卡尺盒内；4）不得放在潮湿、湿度变化大的地方。

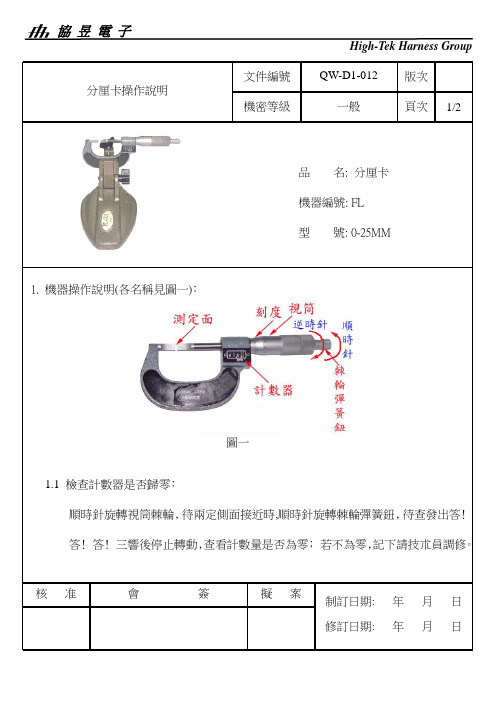

文件編號
機密等級
版次 頁次

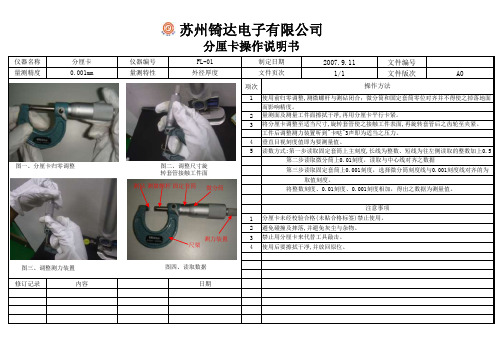

分厘卡操作說明
一般
1/2
1. 機器操作說明(各名稱見圖一)﹕
1.1 檢查計數器是否歸零﹕
順時針旋轉視筒棘輪﹐待兩定側面接近時,順時針旋轉棘輪彈簧鈕﹐待查發出答﹗答﹗答﹗三響後停止轉動﹐查看計數量是否為零﹔若不為零﹐記下請技朮員調修。
品 名: 分厘卡 機器編號: FL 型 號: 0-25MM
制訂日期: 年 月 日 修訂日期: 年 月 日
核 准 會 簽 擬 案
圖一
文件編號機密等級版次頁次
分厘卡操作說明
一般2/2 1.2 逆時針旋轉視筒棘輪使視筒兩側定面張開。
1.3 將待測物置於左定測面中間。
1.4 逆時針旋轉視筒棘輪使測定面接近待測物後﹐順時針轉動棘輪彈簧鈕﹐待發出
答﹗答﹗答﹗三響後停止轉動。
※注意事項﹕聽到答﹗答﹗答﹗三響後不可再用勁擰棘輪。
1.5 從計數器或刻度上讀取量測數值。
1.6 逆時針轉動視筒棘輪。
※注意事項﹕1. 使用時﹐用力要輕﹐動作不宜過快。
2. 提取待測物時﹐應避免測定面產生磨擦。
3. 不使用時﹐兩側定面要保持間隙﹐不得抵觸。

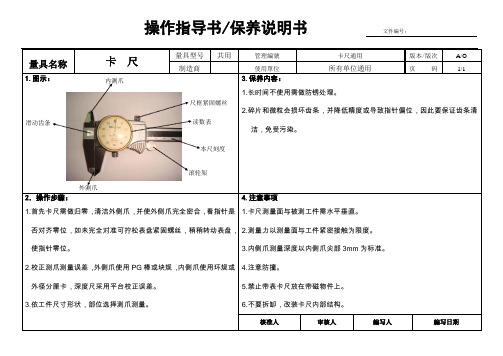

量具名称卡尺量具型号共用管理編號卡尺通用版本/版次A/O 制造商使用單位所有单位通用页码1/1
1.图示： 3.保养内容：
1.长时间不使用需做防锈处理。
2.碎片和微粒会损坏齿条，并降低精度或导致指针偏位，因此要保证齿条清
洁，免受污染。
2．操作步骤：
1.首先卡尺需做归零，清洁外侧爪，并使外侧爪完全密合，看指针是否对齐零位，如未完全对准可拧松表盘紧固螺丝，稍稍转动表盘，使指针零位。
2.校正测爪测量误差，外侧爪使用PG棒或块规，内侧爪使用环规或外径分厘卡，深度尺采用平台校正误差。
3.依工件尺寸形状，部位选择测爪测量。
4.注意事项
1.卡尺测量面与被测工件需水平垂直。
2.测量力以测量面与工件紧密接触为限度。
3.内侧爪测量深度以内侧爪尖部3mm为标准。
4.注意防撞。
5.禁止带表卡尺放在带磁物件上。
6.不要拆缷，改装卡尺内部结构。
核准人审核人編写人編写日期
外测爪本尺刻度
滑动齿条内测爪
尺框紧固螺丝
读数表
滚轮架。
卡尺操作保养规范卡尺是一种常用的测量工具，用于精确测量物体的长度、宽度和深度等尺寸。
为了保持卡尺的精确度和使用寿命，我们需要进行规范的保养操作。
下面是一些卡尺操作保养的规范，请参考：1.使用前的检查：在使用卡尺之前，应仔细检查卡尺的刻度是否清晰可读。
如果刻度模糊或损坏，应立即更换卡尺或进行修理。
同时，还要确认卡尺的零点是否正确对齐，以确保测量的准确性。
2.使用完毕的清洁：每次使用卡尺后，应该用干净的软布或纸巾轻轻擦拭卡尺的表面，尤其是刻度线和刻度尺，以清除灰尘、油脂和污垢等杂物。
不要使用任何化学溶剂或清洁剂来清洁卡尺，以免损坏刻度和涂层。
3.避免碰撞和摔落：卡尺是精密测量工具，需要小心使用，避免与硬物碰撞或从高处摔落。
碰撞和摔落都可能导致卡尺的刻度线损坏或偏移，影响测量的准确性。
4.存放上的注意事项：在不使用卡尺时，应将其垂直放置在干燥、防尘的地方。
避免与其他金属物品接触，以免划伤或磨损刻度。
如果有保护套或盒子，应将卡尺放入其中，以避免受到外界的物理损坏。
5.经常校验准确性：卡尺的准确性会随着时间和使用的频率而发生变化，因此建议定期进行校验。
可以使用一个已经校准好的标准尺或千分尺来检验卡尺的测量精确度。
对于常用的刻度线，应与标准尺上的相应刻度进行比较。
6.避免过度使用：卡尺是精密测量工具，过度使用可能会导致刻度线磨损、弯曲或松动。
因此，尽量减少频繁使用卡尺的情况，以延长其使用寿命。
7.定期检修和维护：如果发现卡尺出现损坏、刻度线模糊或其它问题，应及时送修或更换。
定期维护和检修卡尺，可以确保其正常工作和准确度。
以上是关于卡尺操作保养的一些规范。
遵循这些规范能够有效保护卡尺的精确性和使用寿命，提高工作效率和测量准确性。
请务必在使用卡尺前和后进行适当的检查和清洁，并定期校验准确性，以保证其正常工作。
修改记录
审核：批准：
1.0目的
本SOM介绍千分尺之操作，目的在使作业员能正确使用该种量具进行测量，防止因操作不当引起的测量误差及对量具的损坏。
2.0 范围
检测室所有量具。
3.0本文
3.1 封面
3.2 操作前准备
3.2.1、将千分尺擦拭干净，并查看尺规有无损坏（尤其是测砧部分）。
3.2.2、校验卡尺：用量块进行校验，误差≤0.02mm。
3.3 简单操作
3.3.1、根据要求选择适当量程的分厘卡。
3.3.2 清洁分厘卡的尺身和测砧。
3.3.3、把分厘卡安装于分厘卡座上固定好然后校对零线。
3.3.4 将被测件放到两工作面之间，调微分筒，使工作面快接触到被测件后，调微调装置，
直到听到三声“咔、咔、咔”时停止。
3.4 读数方法
读数被测值的整数部分要主刻度上读（以微分筒（辅刻度）端面所处在主刻度的上刻线位置来确定），小数部分在微分筒和固定套管（主刻度）的下刻线上读。
（当下刻线出现时，小数值=0.5+ 微分筒上读数，当下读数，当下刻线未出现时，小数值=微分筒上读数。
则整个被测值=整数值+小数值：A.0.5+微分筒数（下刻线出现）
B.微分筒上读数（下刻线未出现）
5.3公法线分厘卡（碟式分厘卡）
5.4尖头分厘卡
5.5。

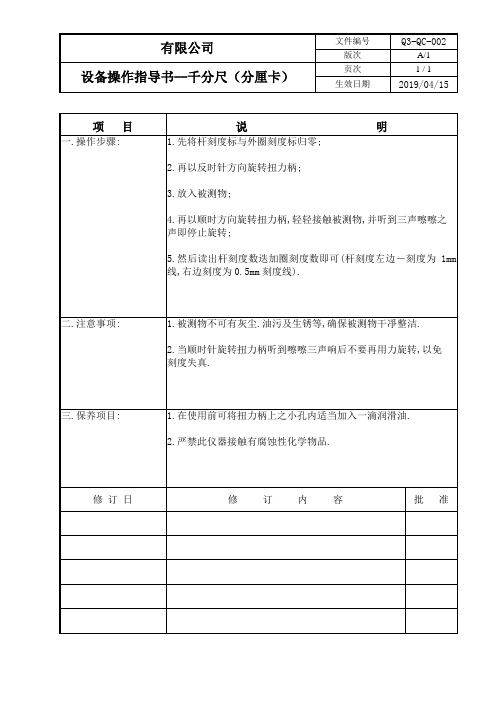

名称分厘卡操作规范文件编号RS-ZD-41 生效日期
1.使用工具
略.
2.检核事项
微分筒/测微螺杆/测钻/刻度/测力.
3.准备工作
3.1 检查微分筒:测微螺杆有无卡住现象.
3.2 检查测钻是否松动.
3.3 锁紧装置是否有效.
3.4 测力是否适宜.
3.5 归零是否良好.
4.操作项目
4.1 调整微分筒,使三线刻度归零.
4.2 根据测量规格大小,转动测微螺杆.
4.3 将被测量物置于测砧面上.
4.4轻轻地转动测微螺杆,使测砧面轻轻地压在被测物表面,测量物与测量面良好接触,且测力装置发出三声
轻响即可读值.
5.安全注意事项
5.1 使用时,外加力变化不宜过大.
5.2 本表宜轻放,注意保养.
6.结束工作
6.1 测量完毕后,重新校零,以确保上述读值之准确性.
6.2 不用时应清洁后装入盒内,置于干凉处.
7.异常状况处理
7.1 当分厘卡出现异常不能使用时,应交品管课仪校员计量检定维修,合格后方可使用.
核准：制作: 版本：A/0 修订日期：
审核：单位:品管课页次：1/1。
