由三视图还原成实物图

一、 首先要掌握简单几何体的三视图。

正方体、长方体、三棱柱、四棱柱、三棱锥、四棱锥、圆柱、圆锥、圆台和球的三视图分别是什么要熟悉掌握。

二、 掌握简单组合体的组合形式。

简单组合体主要有拼接和挖去两种形式。

三、 三视图之间的关系。

正视图的高是几何体的高，长是几何体的长；俯视图的长是几何体的长，宽是几何体的宽；侧视图的高是几何体的高，宽是几何体的宽。

四、清楚三视图各个线段说表示几何体位置，如上图所表示。

五、由三视图画出直观图的步骤和思考方法。

1、首先看俯视图，根据俯视图画出几何体地面的直观图2、观察正视图和侧视图找到几何体前、后、左、右的高度。

3、画出整体，让后再根据三视图进行调整。

1.熟悉正方体、长方体、三棱柱、四棱柱、三棱锥、四棱锥、圆柱、圆锥、圆台和球的三视图和还原图的转换。

2.要熟悉立体图当中底面形状为三角形、正方形、梯形、多边形、圆形的画法，立体图的底面按照俯视图的外框用虚线画，一般后方都要向右偏，如正方形画成平行四边形、圆形画成椭圆形等3.不能将后面的线重叠，画的时候不要把前后的2点画在一个L形直角上4.俯视图中间是虚线说明立体图上面打下面小。

三视图还原为几何体的方法1.首先根据俯视图确定立体图底面图形，用虚线画好；2.根据正视图确定上顶点在左边还是右边3.根据左视图确定上顶点在立体图的里面还是外面4.连接顶点和底面的各点，有多个顶点时的原则是先连接各顶点同一侧的底面点，再参考正视图中间连线情况连接顶点与另一侧的底面点；5.根据三视图验证立体图，将立体图中能看到部分虚线画实五、举例说明：例如1（2011年天津高考试题）10．一个几何体的三视图如右图所示（单位：m），则该几何体的体积m为__________3分析：从集合体的三视图可以看出是一个拼接的组合体，其中上部分是圆锥，下面部分是一个长方体。

圆锥的底面直径是2m，高是3m；长方体的长是3m，宽为2m，高是1m.可以计算出几何体的体积。

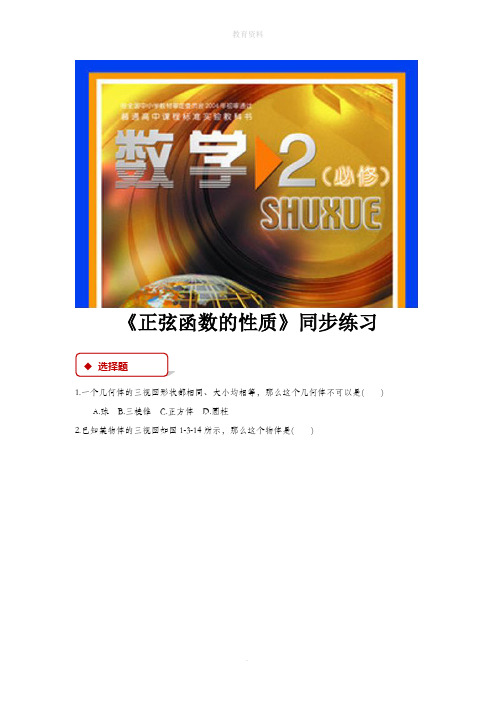

《正弦函数的性质》同步练习◆选择题1.一个几何体的三视图形状都相同、大小均相等，那么这个几何体不可以是( )A.球B.三棱锥C.正方体D.圆柱2.已知某物体的三视图如图1­3­14所示，那么这个物体是( )图1­3­14A.长方体B.圆柱C.正方体D.圆锥3.已知正方体的棱长为1，其俯视图是一个面积为1的正方形，左视图是一个面积为2的矩形，则该正方体的主视图的面积等于( )A.32B.1C.2＋12D.24.已知三棱柱ABC­A1B1C1，如图1­3­15所示，以BCC1B1的前面为正前方画出的三视图，正确的是( )图1­3­155.一个几何体的三视图如图1­3­16所示，其中主视图中△ABC是边长为2的正三角形，俯视图为正六边形，那么该几何体的左视图的面积为( )图1­3­16A.32B.23 C.12 D.66.如图1­3­17所示，为一个简单几何体的三视图，它的上部是一个________，下部是一个________。

图1­3­177.如图1­3­18所示，是一个圆锥的三视图，则该圆锥的高为______cm 。

图1­3­188.用小正方体搭成一个几何体，如图1­3­19是它的主视图和左视图，搭成这个几何体的小正方体的个数最多为________个。

图1­3­199.如图1­3­20所示，画出这个几何体的三视图。

图1­3­2010.已知正三棱锥V­ABC的主视图和俯视图如图1­3­21所示。

(1)画出该三棱锥的左视图和直观图；(2)求出左视图的面积。

图1­3­21答案与解析1. 【解析】圆柱体无论怎样放，其三视图形状都不可能相同，而其他的三种几何体都有可能。

高考在考查三视图方面出题有两个方向，一是给出三视图及相关数据，求几何体的体积、表面积、内切球体积或外接球体积等；二是给出几何体，确定其中一个视图的图形.由于第二点比较简单，所以高考中考查的较少.高考中对给出三视图求相关体积、面积等题型考查较多，一般以小题形式出现，分值为5分，该类型题的本质是考查三视图还原几何体，所以能快速准确的将三视图还原几何体，是解决这类问题的关键.王康民老师给大家介绍几种快速还原几何体的方法.先来复习一下三视图的相关知识：位置主在上，俯在下，左在右大小长对正，高平齐，宽相等虚实看的见的为实线，看不见的为虚线我来介绍两种快速又好用的三视图还原方法.当然，我默认大家已经掌握了基本几何体的三视图形状，这一点很重要，没有掌握的同学请麻利的自己去翻课本或者小册子.一．升点升线法1.升点法题目特征：当主视图和侧视图的顶部都是点时，采用升点法.如：还原如图所示的三视图的直观图.分析：观察三视图知主视图和侧视图的顶部都是点，则该图形可由俯视图的一个点升高形成，升的高度为主、侧视图的高2.用斜二测法画出俯视图，如下图所示：再根据其主视图为直角三角形，且直角在左侧，所以确定上升的点只能是点A，上升高度为2，三视图还原为下图所示.方法总结主、侧视图顶为点，上升点法1、俯视画图；2、主、侧找最高点；3、在俯视图上将找到的点上升（上升高度为主视图的高）2.升线法当主视图和侧视图的顶部为一点一线时，采用升线法.如：分析观察三视图知主视图和侧视图的顶部为一点一线，则该图形可由俯视图的一条线升高形成，升的高度为主、侧视图的高.用斜二测法画出俯视图，如下图所示.根据其主视图为正方形，左视图为直角三角形，且顶点在其左侧，所以确定上升的直线为线段AB，上升高度为主视图的高，如下图（左）所示.连接上顶点和下底面对应点，三视图还原为上图（右）所示.方法总结主、侧视图顶为一点一线，以点为基准升线.1、俯视画图；2、主、侧找升高线；3、升高直线（上升高度为主视图的高），连接对应点即可二．长方体中找点找面法我们所学的立体图形中，有锥、柱、台、球及组合体，像柱体和球的三视图还原就靠你自己了，简单到我都不想说.好，那就不说吧.我们通过研究锥体和台体的三视图还原来介绍这种方法.1.锥体的三视图还原锥体的三视图的特点是三个视图中有两个三角形.也就是说，我们在看到三视图的时候，如果其中有两个是三角形，我们能确定其为锥体.并且你要去还原它的主观图，这两个三角形就是关键！如：三视图如图所示.分析:首先三视图中有三个三角形，所以可以确定该几何体是一个椎体.俯视图就是该椎体的底面，大家要知道，一个椎体，如果底面确定了，再确定了顶点，则这个锥体就确定了.这个顶点是由主视图和侧视图的上顶点确定的，确定这个点是关键.第一步，我们取三个视图的长、宽、高分别为长、宽、高做出一个长方体，本题画出的正好是一个正方体，如图1所示.图1 图2 图3第二步：把主视图放到立方体正对着我们的这个面上，如图2所示.主视图的上顶点为图2中的顶点A，但该点不一定是锥体的顶点，由于主视图是由正前方看过去的，所以锥体的顶点应该在直线AA1上；再把侧视图放到立方体的右侧面上，如图3所示（注意侧视图是从左往右看的，不要画反了哦）侧视图的上顶点为图3中的顶点B，同理，锥体的顶点应该在直线AB上.所以直线AA1与直线AB的交点A即为锥体的顶点.第三步：将俯视图画在立方体中，由确定的底面和顶点，连接顶点与底面的各个顶点，锥体就确定了，如下图所示.直观图还原完成.步骤:1.三视图中有两个视图为三角形，确定该几何体为锥体，剩下的视图为该锥体的底面.2.将主视图和侧视图画在对应的立方体中，根据各自上顶点的投影线找其交点，确定锥体的顶点.3.俯视图作为底面，连接各顶点，锥体便还原出来了.方法:两个三角形→锥体.1、确定底面；2、确定顶点（主、侧视图上顶点的投影线交点）.3、各顶点连线.【变式训练】三视图如图所示，还原几何体的主观图.【提示】将侧视图作为锥体的底面，利用主视图和俯视图寻找顶点即可.【答案】如下图所示.2.台体的三视图还原台的特点是三视图中有两个梯形，剩下的视图作为台的下底面，还原时找上底面是关键。

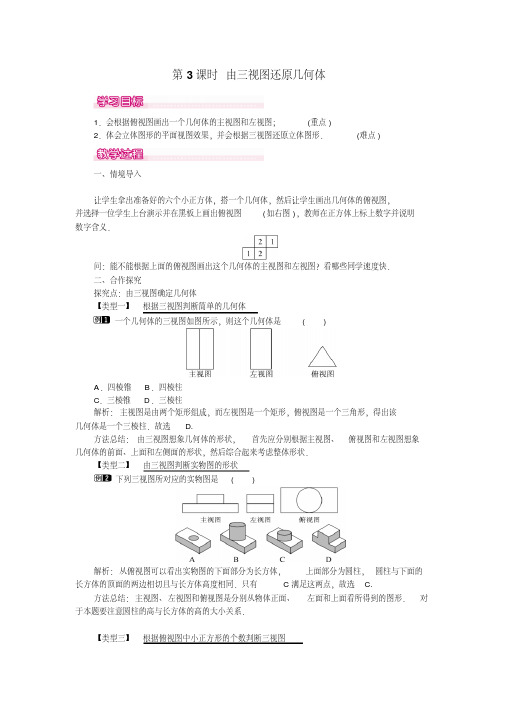

第3课时由三视图还原几何体1．会根据俯视图画出一个几何体的主视图和左视图；(重点)2．体会立体图形的平面视图效果，并会根据三视图还原立体图形．(难点)一、情境导入让学生拿出准备好的六个小正方体，搭一个几何体，然后让学生画出几何体的俯视图，并选择一位学生上台演示并在黑板上画出俯视图(如右图)，教师在正方体上标上数字并说明数字含义．问：能不能根据上面的俯视图画出这个几何体的主视图和左视图？看哪些同学速度快．二、合作探究探究点：由三视图确定几何体【类型一】根据三视图判断简单的几何体一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱解析：主视图是由两个矩形组成，而左视图是一个矩形，俯视图是一个三角形，得出该几何体是一个三棱柱．故选 D.方法总结：由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．【类型二】由三视图判断实物图的形状下列三视图所对应的实物图是()解析：从俯视图可以看出实物图的下面部分为长方体，上面部分为圆柱，圆柱与下面的长方体的顶面的两边相切且与长方体高度相同．只有C满足这两点，故选 C.方法总结：主视图、左视图和俯视图是分别从物体正面、左面和上面看所得到的图形．对于本题要注意圆柱的高与长方体的高的大小关系．【类型三】根据俯视图中小正方形的个数判断三视图如图，是由几个小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的主视图是()解析：由俯视图可知，几个小立方体所搭成的几何体如图所示：，可知选项D为此几何体的主视图．方法总结：由俯视图想象出几何体的形状，然后按照三视图的要求，得出该几何体的主视图和侧视图．【类型四】由主视图和俯视图判断组成小正方体的个数如图，是由几个相同的小正方体搭成的几何体的主视图和俯视图，组成这个几何体的小正方体的个数是()A．5个或6个B．6个或7个C．7个或8个D．8个或9个解析：从俯视图可得最底层有4个小正方体，由主视图可得上面一层是2个或3小正方体，则组成这个几何体的小正方体的个数是6个或7个．故选 B.方法总结：运用观察法确定该几何体有几列以及每列小正方体的个数是解题关键．变式训练：见《学练优》本课时练习“课堂达标训练”第2题【类型五】由三视图判断组成物体小正方体的个数由若干个相同的小立方体搭成的几何体的三视图如图所示，则组成该几何体的小立方体有()A．3块B．4块C．5块D．6块解析：由俯视图易得最底层有3个立方体，第二层有1个立方体，那么组成该几何体的小立方体有3＋1＝4(个)．故选 B.方法总结：解决此类问题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清物体的上下和前后形状．综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．【类型六】由三视图确定几何体的探究性问题(1)请你画出符合如图所示的几何体的两种左视图；(2)若组成这个几何体的小正方体的块数为n，请你写出n的所有可能值．解析：(1)由俯视图可得该几何体有2行，则左视图应有2列．由主视图可得共有3层，那么其中一列必有3个正方体，另一列最少是1个，最多是3个；(2)由俯视图可得该组合几何体有3列，2行，以及最底层正方体的个数及摆放形状，由主视图结合俯视图可得从左边数第2列第2层最少有1个正方体，最多有2个正方体，第3列第2层最少有1个正方体，最多有2个正方体，第3层最少有1个正方体，最多有2个正方体，分别相加得到组成组合几何体的最少个数及最多个数即可得到n的可能值．解：(1)如图所示：(2)∵俯视图有5个正方形，∴最底层有5个正方体．由主视图可得第2层最少有2个正方体，第3层最少有1个正方体；或第2层最多有4个正方体，第3层最多有2个正方体，∴该组合几何体最少有5＋2＋1＝8个正方体，最多有5＋4＋2＝11个正方体，∴n可能为8或9或10或11.方法总结：解决本题要明确俯视图中正方形的个数是几何体最底层正方体的个数．三、板书设计1．由三视图判断几何体的形状；2．由三视图判断几何体的组成．本课时的设计虽然涉及知识丰富，但忽略了学生的接受能力，教学过程中需要老师加以引导．通过很多老师的点评，给出了很多很好的解决问题的办法，在以后的教学中，要不断完善自己，使自己的教学水平有进一步的提高.。

高一数学空间几何体的三视图与直观图试题答案及解析1.某几何体的三视图（单位：cm）如图所示，则此几何体的体积是（）A．36cm3B．48cm3C．60cm3D．72cm3【答案】B.【解析】该几何体上面是长方体，下面是四棱柱；长方体的体积，四棱柱的底面是梯形，体积为，因此总的体积.【考点】三视图和几何体的体积.2.一空间几何体的三视图如图所示,则该几何体的体积为( )A．B．C．D．【答案】C【解析】由三视图知几何体是一个简单组合体，上面是一个四棱锥，四棱锥的底面是一个正方形，对角线长是2，侧棱长是2，高是，下面是一个圆柱，圆柱的底面直径是2，高是2，∴组合体的体积是=故答案为：【考点】圆锥和圆柱的体积.3.如图，网格纸上小正方形的边长为1，实线画出的是某几何体的三视图，则此几何体的体积为（）A．6B．9C．12D．18【答案】C【解析】该几何体是三棱锥，底面是俯视图，三棱锥的高为4；底面三角形是斜边长为6，高为3的等腰直角三角形，此几何体的体积为.故选C.【考点】三视图与几何体的关系；几何体的体积的求法.4.某向何体的三视图如图所示，则该几何体的体积为（）A．B．C．D．【答案】A【解析】由三视图可知,该几何体是一个长方体和一个半圆柱组成的几何体,所以体积为。

【考点】（1）根据三视图确定几何体的构成，（2）圆柱及长方体的体积公式的应用。

5.一个直棱柱被一个平面截去一部分后所剩几何体的三视图如图所示,则该几何体的体积为 .【答案】11【解析】由图可知切去的是直淩柱的一角，先算直棱柱的体积，再算切去部分的体积，所以.【考点】1、立体图形的三视图；2、体积的计算.6.右图中的三个直角三角形是一个体积为的几何体的三视图，则（）A．B．C．D．【答案】B【解析】由三视图可知该几何体为三棱锥，其中一侧棱垂直底面，且底面为直角三角形，∴三棱锥的体积为，解得，故选B．【考点】由几何体的三视图求体积．7.已知四棱锥的三视图如图所示,则四棱锥的四个侧面中面积最大的是（）A．3B．C．6D．8【答案】C【解析】通过三视图可作出该几何体的直观图，如图所示．其中底面为矩形，面面，且，，．易得，，，故侧面中面积最大值为6．【考点】几何体的三视图与直观图．8.右图是水平放置的的直观图，轴，，则是（）A．等边三角形B．等腰三角形C．直角三角形D．等腰直角三角形【答案】C【解析】直观图为斜二测画法，原图的画为，因此原为直角三角形.【考点】斜二测画法.9.如图是一个几何体的三视图，根据图中数据，可得该几何体的表面积是（）A．B．C．D．【答案】D【解析】主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是球和圆柱的表面积．三视图的投影规则是：“主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等”.由三视图可知几何体是半径为1的球和底面半径为1，高为3的圆柱，故其表面积应为球的表面积与圆柱的表面积面积之和减去圆柱一个底面积，即．故选D．【考点】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用10.如图是一个简单的组合体的直观图与三视图，一个棱长为4的正方体，正上面中心放一个球，且球的一部分嵌入正方体中，则球的半径是（）A．B．1C．D．2【答案】B【解析】由已知题中三视图中的俯视图中圆上的点到正方形边长的最小距离为1，已知中的正方体的棱长为4，可得球的半径为1，故选B．【考点】由三视图还原实物图．11.一个几何体的三视图如图所示,则该几何体可以是（）A．棱柱B．棱台C．圆柱D．圆台【答案】D【解析】由正视图和左视图可知此几何体为台体，结合俯视图可知此几何体为圆台。
