变频空调基础知识培训资料

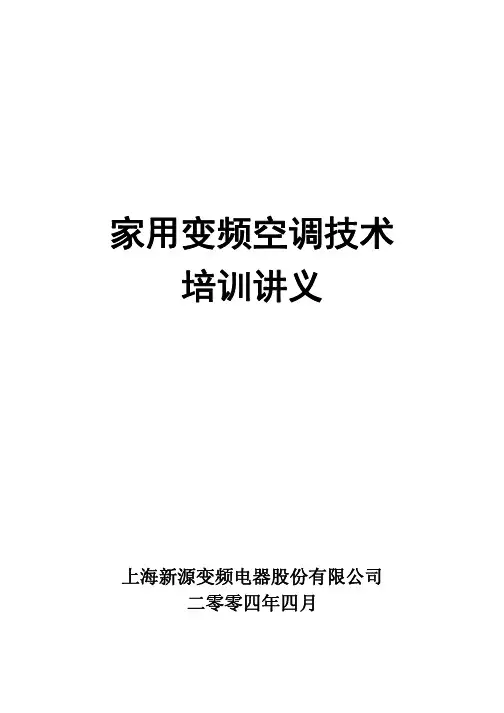

家用变频空调技术培训讲义上海新源变频电器股份有限公司二零零四年四月目录一、家用空调技术发展趋势二、我国家用空调产业现状三、家用变频空调的优点四、国内家用变频空调的概况五、新科家用变频空调产品的特点及差异性六、家用变频空调基本原理七、KFR-27GW/BM（F）、KFR-32GWA/BP功能介绍八、家用变频空调的安装与维修：九、家用变频空调的维修和保养一、家用空调技术发展趋势1930年世界上第一台家用空调在美国问世。

日本从20世纪40年代至60年代相继研发出落地式、窗式、分体式家用空调。

此后，日本在家用空调技术上不断创新，尤其在新技术、新材料、新工艺方面的研究有革命性突破，引导世界家用空调发展潮流。

从领先世界水平日本家用空调市场看，日本家用空调技术发展已经历了定频空调——交流变频空调——直流变频空调三个发展阶段。

第一阶段（1990年以前），定频空调为主该阶段为家用空调普及阶段，以采用旋涡式工频压缩机为主，从而减少了体积和质量，提高了制冷能力，实现家用空调实用化。

第二阶段（1990—2000年），交流变频空调为主，完成了家用空调从定频空调向变频空调的转型。

2000年家用交流变频空调占家用空调市场份额80%以上。

该阶段充分利用变频技术、单片计算机技术、现代控制技术的发展成果，以采用旋转式交流变频压缩机，配用智能变频控制，实现家用空调节能和舒适性。

直流变频空调进入实质性开发阶段。

第三阶段（2000年—2003年），直流变频空调为主，完成了空用变频空调从交流空调向直流变频空调的转型。

2003年家用变频空调占家用空调市场分额99%，其中家用直流变频空调占家用空调市场份额的80%以上。

该阶段进一步追求节能，着重解决PAM正弦波驱动控制技术及EMC处理，以采用稀土永磁旋转式和涡旋式直流变频压缩机，配用新冷媒，贯彻环保、健康型个性化设计，实现家用空调高效高性能。

从日本家用空调的发展历程看，是一个不断追求节能、环保、舒适性的过程，顺应了全球关注的可持续发展的热点，也符合当今国际上能源和环保法规要求，产品具有很强的竞争力，代表了家用空调技术发展的方向。

变频空调基本知识.. 变频空调电控基本知识1、基本概念2、变频空调的优势及缺点3、变频空调电控原理4、变频电控关键器件简介5、变频空调功能简介及故障判别6、变频空调新产品展望7、变频空调⾯临的问题.⼀、基本概念1、常规空调（定频空调）▲使⽤⼀般的定频压缩机▲压缩机运⾏频率是固定的50Hz或60Hz▲输出的制冷、制热能⼒恒定▲控制⽅式简单，使⽤继电器、压缩机启动电容进⾏控制及启动控制电路图：零线2、变频空调▲使⽤变频压缩机（⼜分为三相交流感应式异步电动机、⽆刷直流电机和永磁同步交流电机等）▲压缩机运⾏频率在20Hz～130Hz之间可调▲输出的制冷、制热能⼒根据运⾏频率变化⽽变化▲控制⽅式复杂，需要专⽤的变频驱动电路及相应的驱动控制芯⽚..变频空调控制电路框架：变频压缩机控制原理：变频压缩机依据原理：n=60f(1-s)/p(n—压缩机转速，f—压缩机供电频率，p—电机极对数，s—转差率)通过改变压缩机的供电频率f，在p与s不变的情况下，压缩机运转速度n 就会跟随供电频率f的变化⽽变化。

3、交流变频空调▲压缩机采⽤三相交流感应式异步电动机；▲驱动电压采⽤交－直－交变换⽅式；▲驱动⽅式采⽤电压空间⽮量控制⽅式；▲压缩机运⾏频率根据驱动电压的变化⽽变化，形成V－F对应曲线。

4、直流变频空调▲压缩机采⽤⽆刷直流电机（或永磁同步交流电机）；▲⽆刷直流电机绕组采取分布卷绕制⽅式；永磁同步交流电机绕组采取集中卷绕制⽅式；▲驱动电压也是采⽤交－直－交变换⽅式；▲驱动⽅式采⽤⽅波驱动⽅式（分布卷）及正弦波驱动⽅式（集中卷）；▲需要进⾏位置检测并进⾏电⼦换相。

5、全直流变频空调... 压缩机采⽤直流变频压缩机，室内外风机均使⽤⽆刷直流电机，简称3D空调，也有室内风机或室外风机是普通交流电机的。

全直流变频空调的⽬的是省电、节能，提⾼能效⽐，同时直流电机的性能⽐普通交流电机要好，如启动⼒矩⼤、噪⾳低等。

直流电机的控制电路复杂，控制不当电机易烧坏，因此质量风险⽐传统的交流电机要⼤，且价格昂贵。

变频空调培训资料家用空调顾服部目录第一部分变频空调特点第二部分变频基础知识第三部分变频空调维修工艺第四部分变频空调维修案例整机运行平稳，寿命更长，噪音更低整机运行平稳，寿命更长，噪音更低定频空调噪音大，使用寿命短噪音超低压150V启动150-242V定频空调电压范围187-242V电压超低温-15度启动变频空调自动化霜，有霜化霜，没霜不化，压缩哦开机不停机，可避免定频空调冬季压机不好启动，电子膨胀阀可有效控制冷媒流量，使空调处在最佳运行状态普通定频空调冬季制热速度慢，开机40分钟后，需化霜8-10分钟，耗电量大，制热差除霜舒适恒温，保持正负0.5度温差达到设定温度后，，一直保持最低180W耗电量，，只有正负0.5度温差，舒适感强，特别适合老年人和小孩使用频繁开机和关机，会造成室内正负2度的温差，舒适感不强，容易感冒温差节能省电30,达到设定温度后，慢慢改变压缩机的转速，最低180W耗电量，越用越省电(变频空调不是不停机，是减少停机次数)达到设定温度后会停机，达不到设定温度要开机，启动电流大，每次开机启动是平时耗电量的2倍以上停机变频范围更宽变频空调属于10-150HZ，无级变速定频空调只有50HZ频率速冷速热，可达到冬季3分钟制热，夏天1分钟制冷的效果变频空调26型压缩机可根据室内环境温度改变压缩机的转速，刚开始开机时用最大功率运转17><450W,迅速达到设定温度定频空调每小时额定功率932W,每小时压缩机也是额定转速(如每小时1000转)，是不会改变的，达到设定温度停机，达不到温度在开机制冷制热功率变频优点变频26型定频26型类别1、海尔变频空调的优点:制热强劲、省电、静音(1)节能:交流节能30%;直流节能50%(2)舒适:恒温交流变频正负1度,直流变频正负0.5度;普通定频:正负2-3度.(3)宽范围启动:低电压150V，普通定频最低198V;低温-15度，普通定频最低-10度(4)宽频运行，冷暖迅速:10HZ-120HZ无级调速，快速调节房间温度(5)超静音运行，避免频繁启停造成的运行噪音(6)压机磨损小，振动小，寿命长(7)智能除霜;除湿量大等2、变频空调与定频空调对比:第一部分:海尔空调变频技术——优点变频空调在启动时以高频运转，这样可以使房间温度迅速达到设定的温度。

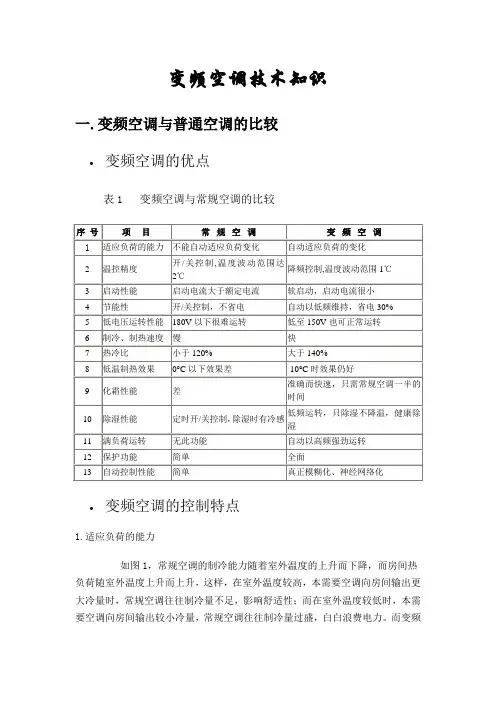

变频空调技术知识一.变频空调与普通空调的比较•变频空调的优点表1 变频空调与常规空调的比较•变频空调的控制特点1.适应负荷的能力如图1，常规空调的制冷能力随着室外温度的上升而下降，而房间热负荷随室外温度上升而上升，这样，在室外温度较高，本需要空调向房间输出更大冷量时，常规空调往往制冷量不足，影响舒适性；而在室外温度较低时，本需要空调向房间输出较小冷量，常规空调往往制冷量过盛，白白浪费电力。

而变频空调通过压缩机转速的变化，可以实现制冷量随室外温度的上升而上升，下降而下降，这样就实现了制冷量与房间热负荷的自动匹配，改善了舒适性，也节省了电力。

变频空调调节制冷量的原理如下：一定工况下，制冷量与制冷剂质量流量成正比，即 Q = q . m式中，Q —制冷量q —制冷剂单位质量制冷量m —制冷剂质量流量一定工况下，制冷剂质量流量与压缩机转速成正比例函数关系，即 m = f ( N )式中 f —制冷剂质量流量与压缩机转速的函数关系，不同结构的压缩机此关系式不同N —压缩机转速综合上两式，就可以通过调节压缩机转速实现空调制冷量的调节，这正是直流或交流变频空调变频能量调节的原理。

2.温度调节方法以制冷状态为例，图3表示的为常规空调的温度调节方法，其中T为室内温度，Ts为设定温度，达到设定温度压机停，室内温度高于设定温度1度，压缩机重新开启。

图4为变频空调的温度调节方法，室温每降低0.5度，运转频率就降低一档，相反，室温每升高0.5度，运转频率就升高一档，即室温越高，运转频率越大，以便空调快速制冷，室温越接近设定温度，运转频率就越小，提供的制冷量也越小，以维持室温在设定温度附近，温度波动小。

3.启动、运转性能图5、图6分别为常规空调、变频空调启动时转速曲线。

常规空调以定频启动、定速运转。

变频空调低频启动、变频运转。

4.节能性常规空调开/关方法控制，压缩机开关频繁，耗电多。

变频空调自动以低频维持室温基本恒定，避免压缩机频繁开启，比常规空调省电30%左右。

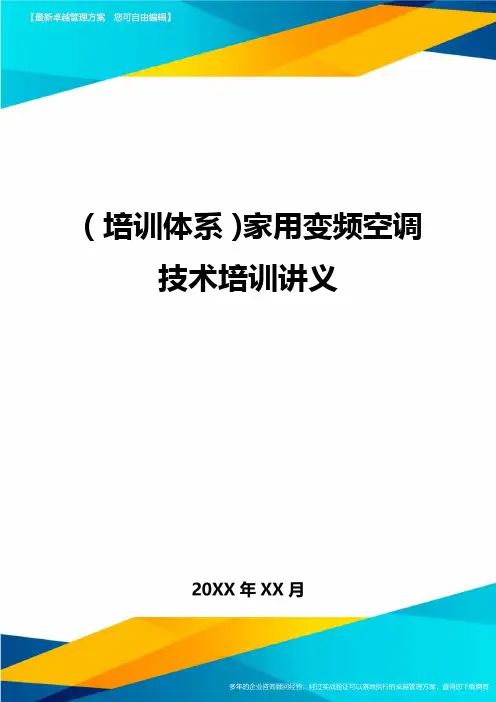

（培训体系）家用变频空调技术培训讲义如何快速更换空调器四通阀A、四通阀的故障原因②压缩机温度过高。

由于制冷剂过量，压缩机温度较高，内部零件过热，甚至出现结构件变形，排气量减少，仍会发生抱轴、线圈绝缘老化等现象，致使工作效率降低甚至失效。

④冷冻机油变质。

由于冷冻机油于压缩机内较高的温度下长时间运转，容易使油色变黄、变深、变浊，冷冻油变质后润滑作用减弱，零件易磨损，且对电机绕组有腐蚀作用，使绝缘电阻下降。

冷冻机油变质后仍会产生碳化，易使毛细管产生脏堵，控制阀部分的细管形成脏堵，造成换向困难，动作慢，有时会发出难闻的气味，油质变稀，出现浓黑色沉淀物。

1）旋转式空调压缩机使用及故障维修A、压缩机搬运及储存过程注意事项①压缩机应该放于室内保存，以免受到风吹雨淋导致外表生锈等情况的发生；②搬运过程中壹定要规范操作，避免导致压缩机碰撞的情况，尤其是用叉车搬运散件的时候壹定要注意固定好压缩机，避免由于碰撞引起压缩机损坏报废；③压缩机不能横放或者倒置；④对于下线退仓压缩机请严密封好吸、回气口，套回接线保护盖且做好不合格记录（下线时间、地点、原因、确认人等）。

B、压缩机的使用条件①制冷剂a、如果制冷剂封入量过多，可能产生以下不良：●长时间停用后，集中于压缩机的冷媒液体过多，启动负荷增大；●液体回流量过多，液压缩（部品磨损、电机烧毁）；●油被制冷剂稀释，润滑不良（部品磨损）；●绝缘电阻下降；●工作能力不稳定；平衡压力增大，启动不良。

b、如果制冷剂过少（泄漏等），可能产生以下不良：●压缩机过热，电机烧毁；●制冷、制热能力不足；●油回流恶化，润滑不良（部品磨损）；●运转中，内保护器可能不动作（电流小）。

②排气压力压缩机排气压力规格：详见技术规格书。

a、如果排气压力超过上限，可能产生下列不良：●轴承负荷过大，润滑不良，运动部件磨损、粘着；●温度上升，过热，绝缘材料劣化，油劣化，电机烧毁，润滑不良；●电流过大，电机烧毁。

b、导致排气压力增大的主要原因有：●系统循环设计不当（冷凝器小）；●冷媒封入量过多；●冷凝器通风量少，风扇停止，风扇网孔堵塞，冷凝器换热能力下降；●外界温度高；●吸入压力大或者排气管路堵塞。

变频空调知识讲座一、空调的发展趋势空调的使用对我国来说，也有几十年的历史，但从普及来讲也就十年左右。

但从这十年的发展来看还还是以定速空调为主，但随着人们对空调要求的提高及节能的要求，变频空调以出现了迅猛的发展势头，市场份额迅速扩大。

日本是变频空调的强国，从２０世纪８０年代初开始到现在，变频空调已占其空调市场的９０％左右。

在我国也将经历类似的发展，最终变频将取代定速空调。

变频空调是在普通空调的基础上选用了变频专用压缩机，增加了变频控制系统。

它的基本结构和制冷原理和普通空调完全相同。

变频空调的主机是自动进行无级变速的，它可以根据房间情况自动提供所需的冷（热）量；当室内温度达到期望值后，空凋主机则以能够准确保持这一温度的恒定速度运转，实现“不停机运转”，从而保证环境温度的稳定。

下面着重介绍变频空调的优点。

什么是变频空调？简单地说变频空调是在常规空调的结构上增加了一个变频器。

压缩机是空调的心脏，其转速直接影响到空调的使用效率，变频器就是用来控制和调整压缩机转速的控制系统，使之始终处于最佳的转速状态，从而提高能效比（比常规的空调节能20%～30%）。

变频空调具有以下优点①启动电流小，转速逐渐加快，启动电流是常规空调的1/7；而且变频空调的运转过程中通过控制压缩机频率减少了开停机的次数，有效的降低了耗电量。

②没有忽冷忽热的毛病，因为变频空调是随着温度接近设定温度而逐渐降低转速，逐步达到设定温度并保持与冷（热）量损失相平衡的低频运转，使室内温度保持稳定；○3制冷、制热的速度比常规空调快1～2倍。

变频空调采用电子膨胀节流技术，微处理器可以根据设置在膨胀阀进出口、压缩机吸气管等多处的温度传感器收集的信息来控制阀门的开启度或者控制压缩机频率的高低，以达到快速制冷、制热的目的。

○4节能：由于变频空调通过内装变频器，随时调节空调机心脏——压缩机的运转速度，从而做到合理使用能源；○5噪音低：由于变频空调在接近设定温度后，压机转速也将迅速降低，运行噪音也随之减少○6温控精度高：它可以通过改变压缩机的转速来控制空调机的制冷（热）量。
