MapInfo矢量化栅格地图

Mapinfo步骤Mapinfo 之GIS建库——地图数字化上机步骤1、准备扫描图像选择要数字化的地图（.bmp、.tif、.gif等），识别改图的投影和坐标系统，在图上选取四个控制点的实际地理坐标，其中任意三个点不能在一条直线上。

2、配准栅格图像1）选择“文件>打开表”。

2）从“文件类型”下拉列表中选择“栅格图像”，MapInfo显示栅格图像文件清单。

3）选中要打开的栅格图像文件并选择“打开”。

选择“配准”。

4）选择“投影”按钮，选择latitude（wgs84）。

选择单位，设为度，确定。

5）输入控制点：将图像放大，在配准对话框的图像上选择四点中的各点并单击鼠标，然后在弹出的编辑控制点对话框中键入该点对应的实际坐标值。

X坐标输经度，Y坐标输纬度。

6）编辑控制点：输入第四个控制点后，每个控制点后会出现误差，大多数情况下误差不应超过图框宽度的千分之几或仅为几个像素，可通过修改控制点位置使误差在合理范围内。

7）完成增加控制点后选择“确定”。

MapInfo把该栅格图像显示在地图窗口中。

MapInfo 把配准信息保存到一个表文件(.tab)中。

3、屏幕数字化1）新建数字化图层①选择“文件/新建表”，“新建表”对话框出现。

②只选中“添加到当前地图窗口”。

③点击“创建”按钮，“新表结构”对话框出现。

④创建新表字段：点击“增加字段”，输入编码、名称等字段名。

⑤按“创建”按钮，出现“创建新表”对话框，在该对话框内的文件名框内键入适当的新文件名（扩展名为.tab），单击“确定”按钮，新表创建完毕。

2）屏幕数字化①点“图层控制”，使新建的图层可编辑。

②放大地图窗口，单击折线工具或多边形工具，将鼠标移到图幅内，变成“+”字型，起点单击，沿基图上的线划边界移动，折点处单击，双击完成。

公共边界线的跟踪时，按下s键，并单击要自动跟踪的折线或多边形上的节点，把光标移到同一对象的另一个节点，对于折线按住Shift键并单击，对于多边形按住Shift键或ctrl键并单击，可隔多点单击一次。

电子地图、Mapinfo软件使用简介课程目标：●了解地图的相关概念●熟练掌握Mapinfo的常规操作●熟练掌握和网规相关的Mapinfo操作参考资料：●电子地图使用指导书●Mapinfo7.0从入门到精通目录第1章数字地图概述 (1)1.1 概述 (1)1.2 地图分类 (1)1.3 地图质量判别标准 (2)1.4 数字地图组成 (2)第2章和地图有关的常用术语 (4)2.1 地图拍摄与扫描 (4)2.1.1 航空摄影测量和航摄像片 (4)2.1.2 遥感和遥感图像 (4)2.1.3 地图扫描 (5)2.1.4 栅格图象矢量化 (5)2.2 地球学概念 (5)2.2.1 地球体表面 (5)2.2.2 大地水准面 (5)2.2.3 地球物理表面 (6)2.2.4 地球椭球体 (6)2.2.5 椭球体定位 (6)2.2.6 参考椭球体 (7)2.3 地理坐标 (7)2.3.1 天文经纬度 (7)2.3.2 大地经纬度 (8)2.3.3 地心经纬度 (8)2.3.4 坐标变换 (9)2.4 高程系 (9)2.5 地图投影知识 (9)2.5.1 地图投影和投影带 (9)2.5.2 地图投影分类 (10)2.5.3 投影变换 (15)i2.5.4 几种常见的投影方式 (15)第3章地图要素 (18)3.1 地图比例尺 (18)3.1.1 比例尺的表示方法 (18)3.1.2 比例系数 (18)3.2 地形图的图示 (19)3.3 等高线 (19)3.4 坐标系统 (20)3.5 数字地图精度 (20)3.5.1 数字地图组成 (20)3.5.2 数字地图数据源 (21)第4章Mapinfo电子地图 (23)4.1 Mapinfo电子地图简介 (23)4.1.1 Mapinfo地图的文件结构 (23)4.1.2 Mapinfo地图基本要素 (23)4.2 Mapinfo的常规操作 (24)4.2.1 快速启动栏的更改 (24)4.2.2 打开文件时默认目录的更改 (25)4.2.3 经纬度显示 (26)4.3 Mapinfo中文件格式转换 (27)4.3.1 Mif格式mapinfo文件的转换 (27)4.3.2 Tab格式mapinfo文件的转换 (27)4.3.3 Mapinfo软件中栅格图像的处理 (27)4.4 网规相关操作 (31)4.4.1 站点表格图形化显示 (31)4.4.2 表中增加新站点 (34)4.4.3 表的修改 (37)4.4.4 表的关闭 (38)4.4.5 图层的叠加显示 (38)4.4.6 显示扇区方位角 (38)-ii-图目录图2-1 经纬度示意图 (8)图2-2 正、横、斜轴方位投影 (11)图2-3 正、横、斜轴圆柱投影和圆锥投影（上排：圆柱投影下排：圆锥投影） (11)图2-4 正轴投影经纬线形状 (12)图2-5 伪方位投影 (13)图2-6 伪圆柱投影 (13)图2-7 伪圆锥投影 (13)图2-8 多圆锥投影 (14)图2-9 各种不同变形性质的投影图上变形椭圆示意 (15)图2-10 高斯——克吕格投影示意 (16)图2-11 高斯克力格投影带的划分 (17)图4-1 选项 (24)图4-2 参数设置 (25)图4-3 启动参数设置 (25)图4-4 目录参数设置 (26)图4-5 地图选项 (26)图4-6 表－转入 (27)图4-7 打开jpg地图图片 (28)图4-8 选择配准地理坐标 (28)图4-9 图像匹配 (29)图4-10 增加控制点 (29)图4-11 匹配输入完毕 (30)图4-12 用标尺测量两点距离 (30)图4-13 修改导入的Excel表头 (31)图4-14 修改表结构 (32)图4-15 创建点 (33)图4-16 图形化显示点站点 (34)图4-17 图层控制 (34)图4-18 绘图工具栏 (34)-iii-图4-19 修改点对象 (35)图4-20 信息工具 (36)图4-21 表的转出 (37)图4-22 选取字段 (37)图4-23 表的修改 (37)图4-24 同一图层上打开新表 (38)图4-25 导入扇区方位角表 (39)图4-26 打开扇区信息表 (40)图4-27 更改命名范围 (40)图4-28 创建基站点 (41)图4-29 新建地图窗口 (41)图4-30 显示MapBasic窗口 (42)图4-31 输入MapBasic命令 (42)-iv-第1章数字地图概述1.1 概述随着移动通信的迅速发展，网络规模的不断扩大，使用软件进行网络规划与优化工作就变得越来越重要了。

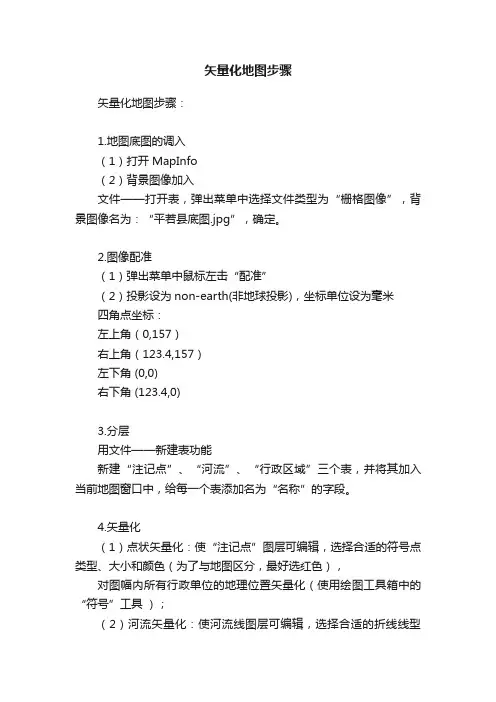

矢量化地图步骤
矢量化地图步骤：
1.地图底图的调入
（1）打开MapInfo
（2）背景图像加入
文件——打开表，弹出菜单中选择文件类型为“栅格图像”，背景图像名为：“平若县底图.jpg”，确定。

2.图像配准
（1）弹出菜单中鼠标左击“配准”
（2）投影设为non-earth(非地球投影)，坐标单位设为毫米
四角点坐标：
左上角（0,157）
右上角（123.4,157）
左下角 (0,0)
右下角 (123.4,0)
3.分层
用文件——新建表功能
新建“注记点”、“河流”、“行政区域”三个表，并将其加入当前地图窗口中，给每一个表添加名为“名称”的字段。

4.矢量化
（1）点状矢量化：使“注记点”图层可编辑，选择合适的符号点类型、大小和颜色（为了与地图区分，最好选红色），
对图幅内所有行政单位的地理位置矢量化（使用绘图工具箱中的“符号”工具）；
（2）河流矢量化：使河流线图层可编辑，选择合适的折线线型
（线样式，线宽、颜色等），点击绘图工具箱中的“折线”
工具，开始河流矢量化，击左键开始，双击左键结束一条线的矢量化。

如果需要对某一折线对象光滑处理，则双击要光滑
的对象，在弹出菜单中选“光滑”，或选中要光滑的对象后，对象》平滑。

（3）数字化区域：使行政区域面图层可编辑，选择合适的区域样式，用绘图工具箱中的多边形工具矢量化录入各行政区域，击鼠标左键开始，双击鼠标左键结束一区域的录入，在两个区域的公共边界区域矢量化时，按下“S”键，使两个区域的公共区域重合。

5.保存
文件——保存工作作空间，并保存所有的表。

（注意：底图、工作空间、表文件要保存在同一文件夹下）。

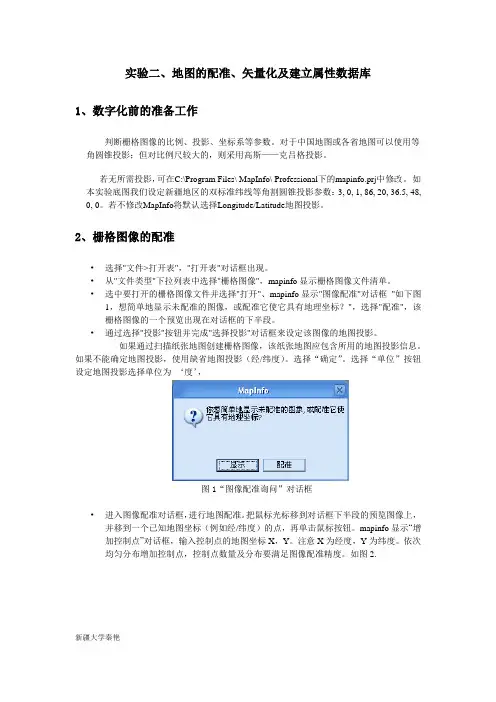

实验二、地图的配准、矢量化及建立属性数据库1、数字化前的准备工作判断栅格图像的比例、投影、坐标系等参数。

对于中国地图或各省地图可以使用等角圆锥投影；但对比例尺较大的，则采用高斯——克吕格投影。

若无所需投影，可在C:\Program Files\ MapInfo\ Professional下的mapinfo.prj中修改。

如本实验底图我们设定新疆地区的双标准纬线等角割圆锥投影参数：3, 0, 1, 86, 20, 36.5, 48, 0, 0。

若不修改MapInfo将默认选择Longitude/Latitude地图投影。

2、栅格图像的配准•选择"文件>打开表"，"打开表"对话框出现。

•从"文件类型"下拉列表中选择"栅格图像"，mapinfo显示栅格图像文件清单。

•选中要打开的栅格图像文件并选择"打开"、mapinfo显示"图像配准"对话框"如下图1，想简单地显示未配准的图像，或配准它使它具有地理坐标？"，选择"配准"，该栅格图像的一个预览出现在对话框的下半段。

•通过选择"投影"按钮并完成"选择投影"对话框来设定该图像的地图投影。

如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所用的地图投影信息。

如果不能确定地图投影，使用缺省地图投影（经/纬度）。

选择“确定”。

选择“单位”按钮设定地图投影选择单位为‘度’，图1“图像配准询问”对话框•进入图像配准对话框，进行地图配准。

把鼠标光标移到对话框下半段的预览图像上，并移到一个已知地图坐标（例如经/纬度）的点，再单击鼠标按钮。

mapinfo显示“增加控制点”对话框，输入控制点的地图坐标X，Y。

注意X为经度，Y为纬度。

依次均匀分布增加控制点，控制点数量及分布要满足图像配准精度。

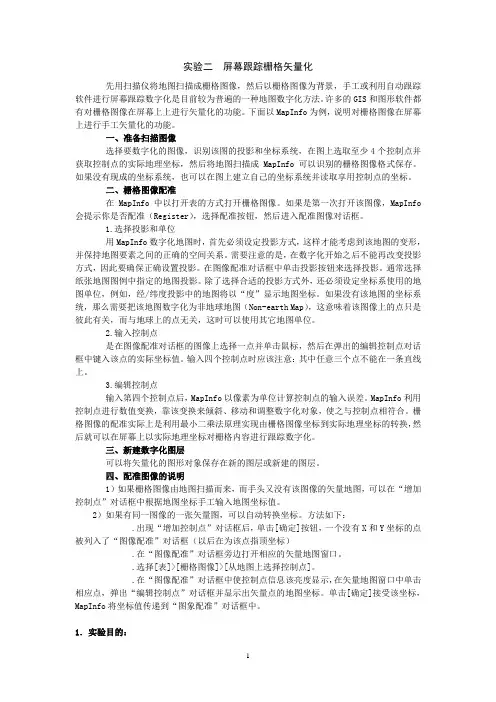

实验二屏幕跟踪栅格矢量化先用扫描仪将地图扫描成栅格图像，然后以栅格图像为背景，手工或利用自动跟踪软件进行屏幕跟踪数字化是目前较为普遍的一种地图数字化方法。

许多的GIS和图形软件都有对栅格图像在屏幕上上进行矢量化的功能。

下面以MapInfo为例，说明对栅格图像在屏幕上进行手工矢量化的功能。

一、准备扫描图像选择要数字化的图像，识别该图的投影和坐标系统，在图上选取至少4个控制点并获取控制点的实际地理坐标，然后将地图扫描成MapInfo 可以识别的栅格图像格式保存。

如果没有现成的坐标系统，也可以在图上建立自己的坐标系统并读取享用控制点的坐标。

二、栅格图像配准在MapInfo中以打开表的方式打开栅格图像。

如果是第一次打开该图像，MapInfo会提示你是否配准（Register），选择配准按钮，然后进入配准图像对话框。

1.选择投影和单位用MapInfo数字化地图时，首先必须设定投影方式，这样才能考虑到该地图的变形，并保持地图要素之间的正确的空间关系。

需要注意的是，在数字化开始之后不能再改变投影方式，因此要确保正确设置投影。

在图像配准对话框中单击投影按钮来选择投影。

通常选择纸张地图图例中指定的地图投影。

除了选择合适的投影方式外，还必须设定坐标系使用的地图单位，例如，经/纬度投影中的地图将以“度”显示地图坐标。

如果没有该地图的坐标系统，那么需要把该地图数字化为非地球地图（Non-earth Map），这意味着该图像上的点只是彼此有关，而与地球上的点无关，这时可以使用其它地图单位。

2.输入控制点是在图像配准对话框的图像上选择一点并单击鼠标，然后在弹出的编辑控制点对话框中键入该点的实际坐标值。

输入四个控制点时应该注意：其中任意三个点不能在一条直线上。

3.编辑控制点输入第四个控制点后，MapInfo以像素为单位计算控制点的输入误差。

MapInfo利用控制点进行数值变换，靠该变换来倾斜、移动和调整数字化对象，使之与控制点相符合。

MapInfo简易操作流程地图数据数字化采集需解决的几个问题：1、地图投影与栅格图像配准；2、图层（表）的管理；3、地图要素采集（点、线、面、注记的采集）与编辑；4、数据输出与格式转换。

目标：1、掌握地图扫描矢量化的基本原理、方法和步骤。

2、熟悉MapInfo主要绘图和编辑工具的使用。

3、掌握表的相关操作。

要求：注意将采集数据及时进行保存。

一、地图投影与栅格图像配准在产生矢量地图之前必须配准栅格地图，以便使MapInfo在显示每一层矢量图像时能准确定位，并完成地理计算。

1）选择“文件＞打开表”，从“文件类型”下拉列表中选择“栅格图像”。

2）选中要打开的栅格图像文件并选择“打开”。

MapInfo显示“图像配准”对话框“你想简单地显示未配准的图像，或配准它使它具有地理坐标？”，选择“配准”，该栅格图像的一个预览出现在对话框的下半段。

3）通过选择“投影”按钮并完成“选择投影”对话框来设定该图像的地图投影。

如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所用的地图投影信息。

如果不能确定地图投影，使用缺省地图投影（经/纬度）。

4）把鼠标移到对话框下半段的预览图像上，并移到一个已知地图坐标的点，再单击按钮。

MapInfo显示“增加控制点”对话框。

5）通过输入对应于在地图图像上单击位置的地图坐标，完成“增加控制点”对话框。

选择“确定”。

6）重复步骤4）和5），直到输入最少四个控制点。

在X坐标输入经度，在Y坐标上输入纬度。

二、图层（表）的管理根据本次任务的需要，分别建立市级居民地、县级居民地、乡镇居民地、村级居民地、铁路、高速公路、规划高速、国道、省道、县道、省界、市界、县界、乡镇界、河流、沟渠、注记等图层（表）。

以上未列出的其他要素可视重要性进行采集。

每一个图层的表结构都包含两个字段：代码字符型（10）；名称字符型（20）。

1、新建表首先需要创建新的文件来放置地图对象。

1）选择“文件＞新建表”，弹出“新建表对话框”。

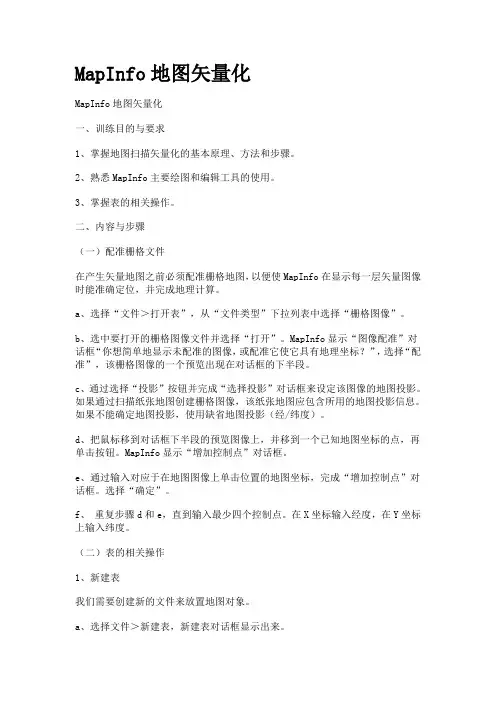

MapInfo地图矢量化MapInfo地图矢量化一、训练目的与要求1、掌握地图扫描矢量化的基本原理、方法和步骤。

2、熟悉MapInfo主要绘图和编辑工具的使用。

3、掌握表的相关操作。

二、内容与步骤（一）配准栅格文件在产生矢量地图之前必须配准栅格地图，以便使MapInfo在显示每一层矢量图像时能准确定位，并完成地理计算。

a、选择“文件＞打开表”，从“文件类型”下拉列表中选择“栅格图像”。

b、选中要打开的栅格图像文件并选择“打开”。

MapInfo显示“图像配准”对话框“你想简单地显示未配准的图像，或配准它使它具有地理坐标？”，选择“配准”，该栅格图像的一个预览出现在对话框的下半段。

c、通过选择“投影”按钮并完成“选择投影”对话框来设定该图像的地图投影。

如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所用的地图投影信息。

如果不能确定地图投影，使用缺省地图投影（经/纬度）。

d、把鼠标移到对话框下半段的预览图像上，并移到一个已知地图坐标的点，再单击按钮。

MapInfo显示“增加控制点”对话框。

e、通过输入对应于在地图图像上单击位置的地图坐标，完成“增加控制点”对话框。

选择“确定”。

f、重复步骤d和e，直到输入最少四个控制点。

在X坐标输入经度，在Y坐标上输入纬度。

（二）表的相关操作1、新建表我们需要创建新的文件来放置地图对象。

a、选择文件＞新建表，新建表对话框显示出来。

b、选中“添加到当前图层”和“打开新的浏览窗口”，单击创建。

c、显示“新表结构”对话框，在此对话框中定义表的结构，建立字段并确定字段的长度和类型。

使用“上”及“下”按钮可以改变字段的顺序d、单击创建，输入新文件名2、修改表结构如果需要增加或删除字段，修改字段的长度和类型，选择表>维护>表结构。

3、紧缩表选择表>维护>紧缩表，该命令将优化文件使文件占用更小的空间。

4、重新命名表我们可以将表重新命名，但是，由于一个表结构包括许多文件，重新命名每一个文件将是令人烦恼的事。

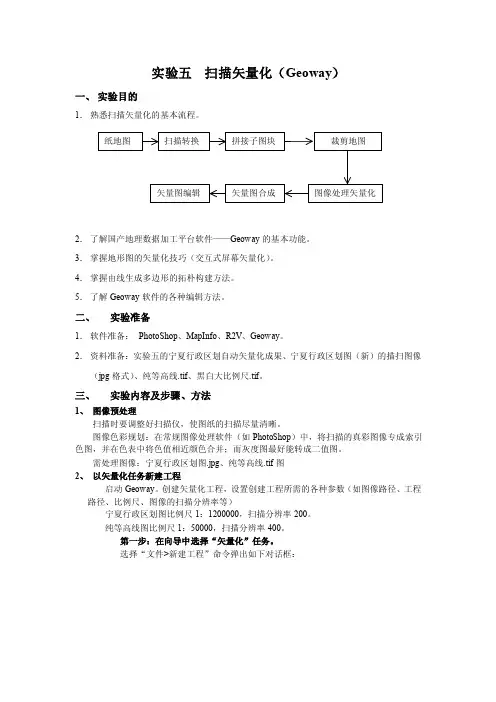

实验五扫描矢量化（Geoway）一、实验目的1．熟悉扫描矢量化的基本流程。

纸地图扫描转换拼接子图块裁剪地图矢量图编辑矢量图合成图像处理矢量化2．了解国产地理数据加工平台软件——Geoway的基本功能。

3．掌握地形图的矢量化技巧（交互式屏幕矢量化）。

4．掌握由线生成多边形的拓朴构建方法。

5．了解Geoway软件的各种编辑方法。

二、实验准备1．软件准备：PhotoShop、MapInfo、R2V、Geoway。

2．资料准备：实验五的宁夏行政区划自动矢量化成果、宁夏行政区划图（新）的描扫图像（jpg格式）、纯等高线.tif、黑白大比例尺.tif。

三、实验内容及步骤、方法1、图像预处理扫描时要调整好扫描仪，使图纸的扫描尽量清晰。

图像色彩规划：在常规图像处理软件（如PhotoShop）中，将扫描的真彩图像专成索引色图，并在色表中将色值相近颜色合并；而灰度图最好能转成二值图。

需处理图像：宁夏行政区划图.jpg、纯等高线.tif图2、以矢量化任务新建工程启动Geoway。

创建矢量化工程，设置创建工程所需的各种参数（如图像路径、工程路径、比例尺、图像的扫描分辨率等）宁夏行政区划图比例尺1：1200000，扫描分辨率200。

纯等高线图比例尺1：50000，扫描分辨率400。

第一步：在向导中选择“矢量化”任务。

选择“文件>新建工程”命令弹出如下对话框：12345 6①选择任务：在任务栏选择“矢量化”任务。

②选择背景图像：选择要矢量化的背景图像。

③选择工程路径：选择新建工程的路径。

④工程名称：给出工程的名称。

⑤单击“下一步”按钮，进入第二步：设置工程地图参数。

⑥如果没有其它的已知的工程的信息，或与矢量化任务无关的其它信息，单击“完成”按钮，跳过其它设置步骤，完成新建矢量化工程。

第二步：设置工程地图参数12345 6①图名、图号：在其中输入扫描地图的图名和图号。

②比例尺：在其中输入地图的比例尺。

③带号：在其中输入地图所在的投影带的带号（Geoway也可以直接根据图号来推算出图号），并可以选择工程的坐标是否要去除带号。
