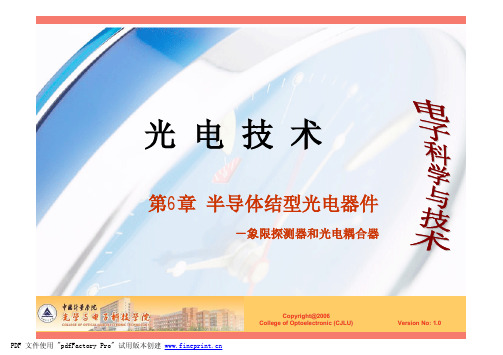

Copyright@2006光电技术第6章半导体结型光电器件－象限探测器和光电耦合器Copyright@2006象限探测器功能：用来确定光点在二维平面上的位置坐标用途：准直、定位、跟踪等工艺：利用集成电路光刻技术，将光敏面分隔成几个面积相等、形状相同、位置对称的区域，每个区域相当于一个光电器件。
Copyright@2006类型：四象限光电二极管、四象限硅光电池、四象限PMT 、二象限的也有等等应用：1.和差电路形式Copyright@20062.直差电路形式Copyright@2006光电位置探测器（PSD ）Position Sensitive Detectors•PSD 是利用离子注入技术制成的一种可确定光的能量中心位置的结型光电器件，有一维的和二维的两种。
•当入射光是一个小光斑，照射到光敏面时，其输出则与光的能量中心位置有关。
•这种器件和象限光电器件比较，其特点是，它对光斑的形状无严格要求，•光敏面上无象限分隔线，•对光斑位置可连续测量。
Copyright@2006PSD 和象限探测器比较：1.PSD 对光斑形状无严格要求，即输出信号与光的聚焦无关，只与能量中心位置有关，测量方便。
2.光敏面上无分割，消除了死区，可连续测量光斑位置，分辨率高，一维可达0.2um 。
3.可同时检测位置和光强，从总光电流可求得相应的入射光强。
用途：激光束的监控（对准、位移、和振动）、平面度检测、二维位置检测系统等。
Copyright@2006工作原理和位置表达式11212122AAAL x I I L L x I I L I I xLI I −=−=−=+Copyright@2006一维PSD 和等效电路3131231AI I xLII I I I−=+=+总电流Copyright@2006二维PSD 和等效电路（1）两面分离型PSDCopyright@2006（2）表面分离型（P152）Copyright@2006Copyright@2006PSD 转换电路（1）一维Copyright@2006（2）二维Copyright@2006PSD 特性1.光谱响应特性2.结电容与反偏电压关系特性3.温度特性4.位置检测误差Copyright@2006第6.7节光电开关与光电耦合器Ü光电开关和光电耦合器都是由发光端和受光端组成的组合件。
