半导体光电器件

什么是半导体器件常见的半导体器件有哪些半导体器件是指在半导体材料基础上制造的电子器件。

它具有介于导体与绝缘体之间的特性，既能够传导电流，又能够控制电流的大小和方向。

半导体器件广泛应用于电子、通信、计算机、光电等领域，是现代科技发展的基础之一。

半导体器件的种类繁多，涵盖了许多不同的功能和应用。

下面将介绍一些常见的半导体器件：1. 整流器件整流器件用于将交流电转换为直流电，常见的整流器件有二极管和整流桥。

二极管是最基础的半导体器件之一，通过正向电压使电流通路畅通，而反向电压则阻止电流流动。

整流桥由四个二极管组成，可以实现更高效的电流转换。

2. 放大器件放大器件可以将输入信号信号放大输出，常见的放大器件有晶体管和场效应晶体管（FET）。

晶体管通过控制输入电流，改变输出电流的放大倍数，广泛应用于各种放大和开关电路中。

FET则是利用场效应原理，通过控制栅极电压来调节输出电流。

3. 逻辑器件逻辑器件用于实现逻辑运算和数据处理，常见的逻辑器件有门电路、触发器和寄存器。

门电路包括与门、或门、非门等，用于实现与、或、非等逻辑运算。

触发器和寄存器则用于存储和传输数据，实现时序逻辑功能。

4. 可控器件可控器件可以通过控制信号来改变器件的电特性，常见的可控器件有可控硅（SCR）和可控开关。

可控硅是一种具有双向导电性的半导体器件，可以实现高压大电流的控制。

可控开关通过改变输入信号的状态，控制输出电路的导通和断开。

5. 光电器件光电器件将光信号转换为电信号，或将电信号转换为光信号。

常见的光电器件有光电二极管、光敏电阻和光电晶体管。

光电二极管具有较快的响应速度，可用于光电转换和光通信。

光敏电阻对光信号具有较大的灵敏度，常用于光控开关和光敏电路。

光电晶体管通过光控电流来控制电流的通断，常用于光电触发器和光电继电器。

除了以上提到的常见半导体器件，还有诸如二极管激光器、发光二极管（LED）、MOSFET、IGBT等。

这些器件在不同的应用领域发挥着重要的作用，推动着科技的不断进步和创新。

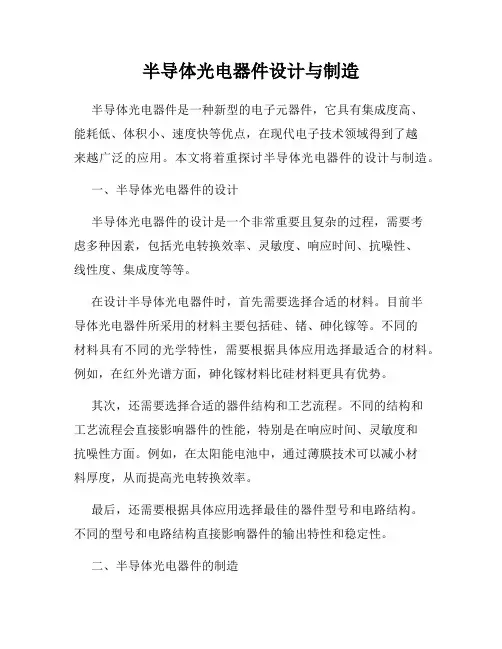

半导体光电器件设计与制造半导体光电器件是一种新型的电子元器件，它具有集成度高、能耗低、体积小、速度快等优点，在现代电子技术领域得到了越来越广泛的应用。

本文将着重探讨半导体光电器件的设计与制造。

一、半导体光电器件的设计半导体光电器件的设计是一个非常重要且复杂的过程，需要考虑多种因素，包括光电转换效率、灵敏度、响应时间、抗噪性、线性度、集成度等等。

在设计半导体光电器件时，首先需要选择合适的材料。

目前半导体光电器件所采用的材料主要包括硅、锗、砷化镓等。

不同的材料具有不同的光学特性，需要根据具体应用选择最适合的材料。

例如，在红外光谱方面，砷化镓材料比硅材料更具有优势。

其次，还需要选择合适的器件结构和工艺流程。

不同的结构和工艺流程会直接影响器件的性能，特别是在响应时间、灵敏度和抗噪性方面。

例如，在太阳能电池中，通过薄膜技术可以减小材料厚度，从而提高光电转换效率。

最后，还需要根据具体应用选择最佳的器件型号和电路结构。

不同的型号和电路结构直接影响器件的输出特性和稳定性。

二、半导体光电器件的制造半导体光电器件的制造是一个多工艺流程组成的过程。

下面我们将简要介绍半导体光电器件的制造流程。

1. 原材料准备在制造半导体光电器件之前，需要准备各种原材料，包括硅片、掺杂源、工艺材料等。

这些原材料需要具备高纯度和稳定性。

2. 刻蚀处理半导体光电器件的制造需要进行多次刻蚀处理，通过切割、挖空或覆盖等方式刻蚀出所需结构。

刻蚀处理通常采用干法和湿法两种方式。

3. 掺杂处理半导体光电器件中，掺杂处理是关键步骤之一。

通过高温熔融掺杂源，将掺杂原子注入硅片中，从而改变硅片的导电性能。

4. 结构形成半导体光电器件的结构形成是制造过程中的核心部分。

在此过程中，需要使用光刻技术和薄膜技术，将器件所需结构逐步形成。

5. 金属化处理在半导体光电器件中，金属化处理是将器件引出端与导体线之间形成电连接的过程。

6. 包封处理通过防潮、防腐、抗辐射等包封处理方法，将半导体光电器件封装成成品，以保证其在使用过程中能够稳定地工作。

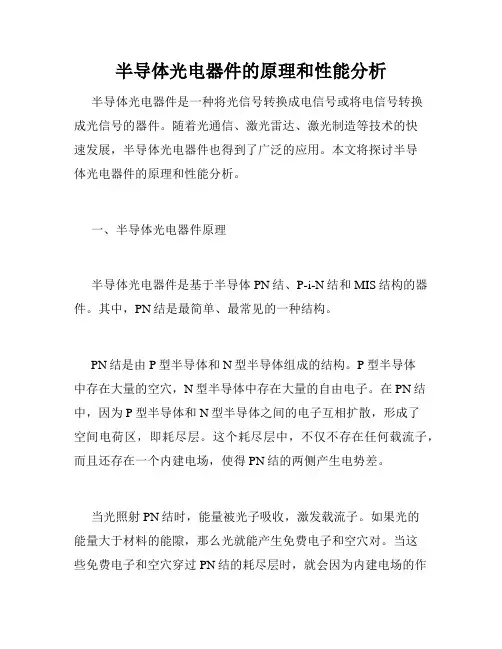

半导体光电器件的原理和性能分析半导体光电器件是一种将光信号转换成电信号或将电信号转换成光信号的器件。

随着光通信、激光雷达、激光制造等技术的快速发展，半导体光电器件也得到了广泛的应用。

本文将探讨半导体光电器件的原理和性能分析。

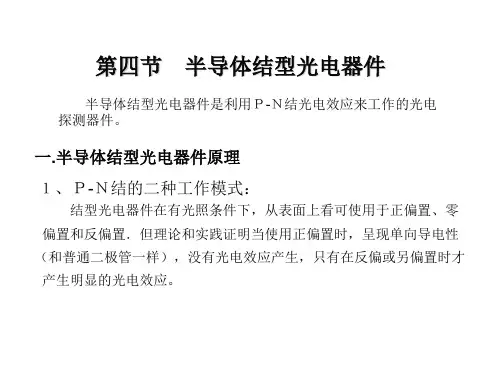

一、半导体光电器件原理半导体光电器件是基于半导体PN结、P-i-N结和MIS结构的器件。

其中，PN结是最简单、最常见的一种结构。

PN结是由P型半导体和N型半导体组成的结构。

P型半导体中存在大量的空穴，N型半导体中存在大量的自由电子。

在PN结中，因为P型半导体和N型半导体之间的电子互相扩散，形成了空间电荷区，即耗尽层。

这个耗尽层中，不仅不存在任何载流子，而且还存在一个内建电场，使得PN结的两侧产生电势差。

当光照射PN结时，能量被光子吸收，激发载流子。

如果光的能量大于材料的能隙，那么光就能产生免费电子和空穴对。

当这些免费电子和空穴穿过PN结的耗尽层时，就会因为内建电场的作用而分别向P型半导体和N型半导体移动。

这样，就形成了电流，即光电流。

除了PN结以外，P-i-N结和MIS结也被广泛应用于半导体光电器件中。

P-i-N结是在PN结的两端分别接了一个i型半导体的结构。

这样，相比于PN结，P-i-N结中的耗尽层更宽，响应速度更慢，但掺杂浓度更小，易于制作。

MIS结是将半导体与绝缘体摆放在一起，通过反漏电流来实现光电转换。

二、半导体光电器件性能分析半导体光电器件的性能取决于产品设计、材料选择、制造工艺等多个因素。

以下是对几个最为重要的性能参数的介绍。

1. 器件灵敏度器件灵敏度是指光电转换效率，即输入的光功率和输出的电流之间的比例关系。

灵敏度越高，光电转换效率越高，器件的性能越好。

灵敏度受到电子、空穴的寿命、载流子结合率、光衰等因素的影响。

通常，半导体光电器件的灵敏度随着光波长的增加而增强，随着工作温度的上升而降低。

因此，在进行器件选择时，需要根据实际应用的光源波长和工作温度，选择灵敏度较高的器件。

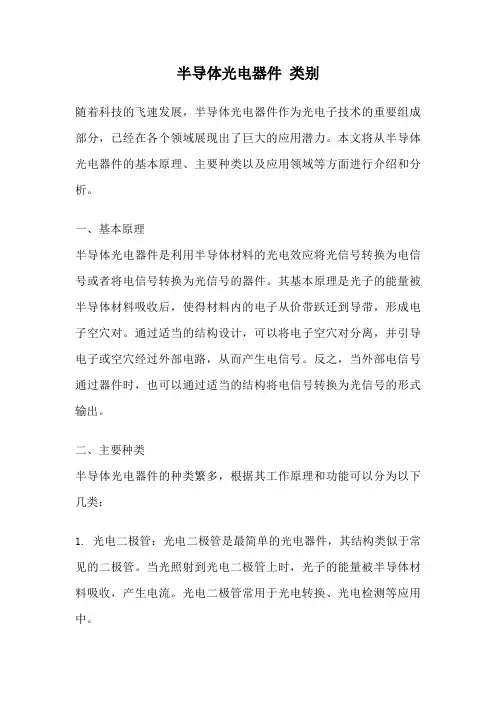

半导体光电器件类别随着科技的飞速发展，半导体光电器件作为光电子技术的重要组成部分，已经在各个领域展现出了巨大的应用潜力。

本文将从半导体光电器件的基本原理、主要种类以及应用领域等方面进行介绍和分析。

一、基本原理半导体光电器件是利用半导体材料的光电效应将光信号转换为电信号或者将电信号转换为光信号的器件。

其基本原理是光子的能量被半导体材料吸收后，使得材料内的电子从价带跃迁到导带，形成电子空穴对。

通过适当的结构设计，可以将电子空穴对分离，并引导电子或空穴经过外部电路，从而产生电信号。

反之，当外部电信号通过器件时，也可以通过适当的结构将电信号转换为光信号的形式输出。

二、主要种类半导体光电器件的种类繁多，根据其工作原理和功能可以分为以下几类：1. 光电二极管：光电二极管是最简单的光电器件，其结构类似于常见的二极管。

当光照射到光电二极管上时，光子的能量被半导体材料吸收，产生电流。

光电二极管常用于光电转换、光电检测等应用中。

2. 光电导：光电导（Photocoductor）是一种能够在光照射下改变电阻的器件。

其基本原理是光照射到光电导材料上时，光子的能量被吸收，使得材料的电导率发生变化。

光电导器件广泛应用于光电传感、光电控制等领域。

3. 光电晶体管：光电晶体管是一种能够通过光照射控制电流放大的器件。

其结构类似于普通的晶体管，但在基极和发射极之间增加了一个光敏区域。

当光照射到光电晶体管的光敏区域时，光子的能量被吸收，使得光电晶体管的电流放大倍数发生变化。

光电晶体管常用于光电放大、光电开关等应用中。

4. 光电阻：光电阻是一种能够根据光照射强度改变电阻的器件。

其基本原理是光照射到光电阻材料上时，光子的能量被吸收，使得材料的电阻发生变化。

光电阻器件广泛应用于光敏电路、光敏控制等领域。

三、应用领域半导体光电器件在现代科技中的应用非常广泛，涉及到通信、传感、显示、能源等多个领域。

以下是一些典型的应用领域：1. 光通信：半导体光电器件在光纤通信中起着至关重要的作用。

半导体光电器件的设计与研究随着科技的发展，半导体光电器件已经成为了人们生活中不可或缺的一部分。

无论是网络通信、节能照明还是生物医学应用，半导体光电器件都起着重要的作用。

本文将从半导体光电器件的定义、作用、设计和研究等方面展开讨论，以期深入探究半导体光电器件发展的过程和未来的发展方向。

什么是半导体光电器件？半导体光电器件，简称光器件，是一种利用半导体材料的特殊光电性能制成的电子器件。

半导体光电器件结构简单，功能多样，包括发光二极管（LED）、激光二极管（LD）、光电二极管（PD）等等。

其中，LED和LD属于主动器件，可将电信号转换成光信号；PD则是被动器件，可将光信号转换成电信号。

半导体光电器件的作用随着人们生活水平的不断提高，对于强大的通信和节能设备的需求也日益增加。

而半导体光电器件的出现，则为这些领域提供了强有力的支持。

它们在通信中的作用主要表现在以下两个方面：一、网络通信在网络通信中，光器件主要扮演着把信息转换成光学信号、光学传输和再转换成信息信号的重要角色。

采用光电器件，可以大大提升数据传输的速度和稳定性，使网络数据传输质量更好。

同时，在长距离通信中，光器件也能够使传输距离更加远、信号衰减更少，因此广泛应用于网络通信领域。

二、节能照明在照明领域，LED光器件已经越来越多的被用于代替传统的白炽灯泡和荧光灯。

LED灯具具有体积小、寿命长、功率低、亮度高等优点，拥有极高的节能效果以及环境保护优势。

如果许多城市和家庭都采用LED灯具，那么在电力消耗方面就会产生很大的节省，同时也可以减少对环境的负面影响。

半导体光电器件的设计半导体光电器件的设计，是指通过对半导体材料和器件物理性质的研究和掌握，利用现代化的科技手段和工程技术，不断开发更加高效、功能更加完善、应用方向更加广泛的光电器件。

半导体光电器件的设计需要分为以下几个阶段：一、理论分析理论分析属于光器件设计的起点。

在进行器件设计之前，必须对器件的使用环境、设计参数、功能等进行全面的理论分析研究。

半导体光电器件半导体光电器件是现代光电子科技领域中的重要技术基础，它涉及到半导体物理、光学、材料科学等多个交叉学科的研究，是导体电子技术发展的重要里程碑。

其中既有常用之如发光二极管、光电二极管等；也有新型的光电效应半导体设备如光伏电池、LED灯等，是现代信息传输和显示技术的核心。

一、发光二极管发光二极管（LED）是一种能将电能转化为光能的半导体电子器件。

其基本物理原理是通过半导体材料中的载流子复合，使得高能级的电子能级通过向低能级跃迁时发出光子（照明）。

LED具有效率高、体积小、寿命长和光色纯度高等优点。

在照明、显示、光电转换、温度测量等领域能广泛应用。

二、光电二极管光电二极管是应用了光电效应的一种半导体器件，它能够将光能转化为电能。

它的基本物理原理是由外部光束照射到半导体材料时，使得半导体中的电子从价带跃迁到导带形成电子-空穴对，从而使得半导体中产生电流。

光电二极管的主要应用领域包括照相机、光学传感、遥控器等等。

三、光伏电池光伏电池即太阳能电池，能够将光能直接转化为电能。

它的物理原理是通过两种或者多种异质型半导体材料的PN结接触面上形成的空间电荷区，在光照条件下产生出载流子，然后由于电场的存在，使得这些载流子产生了定向运动，从而产生了光生电流。

太阳能电池在环保能源、探索外太空、无线电源供给等领域得到了广泛应用。

四、光导纤维光导纤维是一种光电材料，具有将光与电信号无损传递的特性。

其基本原理是利用全反射的过程将光信号传输过度，可实现信号无衰减传输。

在通信领域，光纤是传输速率高、传播距离远、抗干扰性强、信息丰富等优点，被广泛应用于远程信息传输领域。

总结，半导体光电器件是一类利用半导体材料的光电效应，将光和电相互转换的器件。

它们不仅在科学实验、生产生活、国防建设等多个方面发挥巨大作用，更以其高效、环保、长寿命等优点得到了广泛认可和应用。

半导体器件和光电器件的发展半导体器件和光电器件是现代电子技术中最重要的两类器件之一，它们的发展推动了整个电子产业进入了快速发展的时代。

本文将从历史的角度出发，分析半导体器件和光电器件的发展历程和未来趋势。

一、半导体器件的发展历程半导体器件的发展历程可以追溯到20世纪初，当时人们开始研究固体材料的电性质，发现有些固体材料的电导率比金属要小，同时也比绝缘体要大，这些材料被称为半导体。

当时主要用于研究的半导体材料有硅、锗等。

20世纪50年代，晶体管的出现彻底改变了电子元器件的面貌。

晶体管是半导体器件的代表之一，它在电子管的基础上进行了重要改进，具有体积小、功耗低、速度快等优点，被广泛应用于电视、电话、计算机等领域。

70年代初期，第一块集成电路问世，它将晶体管、电容和电阻等元器件“集成”在一起。

集成电路的出现使计算机产业得以快速发展，同时也推动了半导体产业的迅猛发展。

现在，半导体器件已成为现代电子技术的基石，集成电路、微处理器、存储器、液晶屏等都是半导体器件的代表作。

二、光电器件的发展历程光电器件的发展历程也十分悠久，最早的光电器件可以追溯到19世纪初期发明的光电效应。

20世纪初，人们开始研究光电器件的实用性，但由于当时技术水平有限，光电器件的应用领域十分有限，主要应用于通信和传感器领域。

随着第二次世界大战的爆发和科学技术水平的迅速提高，光电器件开始得到了更多的关注，同时也诞生了更多的光电子元器件，如光电二极管、光阻等。

70年代，半导体激光器的出现，使得光电器件的应用领域得到进一步扩展。

激光器的高亮度、窄线宽、巨大的定向性等优点使得它更适合于光纤通信、医学、雷达探测等领域的应用。

80年代，CCD（Charged Coupled Device）成像器的问世，从根本上改变了传统照相机的构造。

CCD成像器采用的技术使得成像器的尺寸更小、清晰度更高，其中的彩色CCD技术更是为数码相机的发展奠定了重要基础。

三、未来趋势和发展方向目前的半导体器件和光电器件发展速度飞快，下面将分别从两者未来的发展趋势和发展方向进行讨论：1. 半导体器件的未来发展趋势（1）晶体管尺寸将进一步缩小。

半导体光电器件封装工艺解释说明以及概述1. 引言1.1 概述半导体光电器件封装工艺是将半导体光电器件通过封装技术进行保护和连接，从而实现其正常工作和应用的过程。

在现代科技领域中，半导体光电器件广泛应用于通信、信息技术、医疗设备等各个领域，其封装工艺的质量和稳定性对整个系统性能的影响至关重要。

1.2 文章结构本文将分为五个主要部分进行论述。

引言部分旨在概述半导体光电器件封装工艺，介绍文章的结构以及明确文章的目的。

第二部分将解释什么是半导体光电器件封装工艺，并探讨其重要性及作用以及封装工艺的发展历程。

第三部分将详细说明半导体光电器件封装工艺的主要步骤和流程，并给出各个步骤的具体操作与技术要点，还包括常见的封装工艺问题及相应解决方法。

第四部分将对半导体光电器件封装市场现状和趋势进行概述，并比较与评价国内外相关技术，同时展望未来的发展方向和挑战。

最后一部分是结论部分，总结文章主要观点和论证结果，给出对半导体光电器件封装工艺发展的建议，并提供读者启示和展望。

1.3 目的本文旨在全面介绍半导体光电器件封装工艺，解释其定义与重要性，并说明该工艺的步骤、操作技巧以及常见问题解决方法。

同时，通过概述市场现状和趋势以及对比国内外技术，探讨未来发展方向和面临的挑战。

通过本文的阐述，读者将对半导体光电器件封装工艺有更深入全面的了解，并能够为其在实际应用中提供指导和展望。

2. 半导体光电器件封装工艺解释：2.1 什么是半导体光电器件封装工艺：半导体光电器件封装工艺是将制造好的半导体光电器件在保护壳体中进行封装和组装的过程。

通过封装，可以保护器件不受外界环境的干扰，并提供连接外部电路所需的引脚接口，以便实现器件与其他元器件之间的联接。

2.2 封装工艺的重要性及作用：封装工艺在半导体光电器件制造过程中起着重要的作用。

首先，封装能够提供对光学元素、半导体芯片等关键部分的保护，降低因环境变化引起的温度、气候、振动等因素带来的不利影响。

半导体光电器件有哪些
半导体光电器件
半导体光电器件是指把光和电这两种物理量联系起来，使光和电互相转化的新型半导体器件。

即利用半导体的光电效应（或热电效应）制成的器件。

光电器件主要有，利用半导体光敏特性工作的光电导器件，利用半导体光伏打效应工作的光电池和半导体发光器件等。

这一节中简略地向大家介绍一下这些光电器件的工作原理。

半导体光电器件如光导管、光电池、光电二极管、光电晶体管等；半导体热电器件如热敏电阻、温差发电器和温差电致冷器等。

半导体光电器件有哪些
半导体发光器件是一种将电能转换成光能的器件。

它包括发光二极管、红外光源、半导体发光数字管等。

1、发光二极管
发光二极管的管芯也是一个PN结，并具有单向导电性。

PN结加上正向电压时，电子由N区渡越（扩散）到空间电荷区与空穴复合而释放出能量。

这些能量大部分以发光的形式出现，因此，可以直接将电能转换成光。

半导体材料在光电器件中的应用近年来，随着科技的不断进步，光电器件在我们的生活中扮演着越来越重要的角色。

在光电器件中，半导体材料的应用尤为突出。

半导体材料具有许多独特的物理特性，使其成为光电器件的理想选择。

本文将探讨半导体材料在光电器件中的应用。

首先，半导体材料在光电器件中的应用广泛且多样化。

其中最常见的便是光电二极管。

光电二极管利用半导体材料的特性，将光能转化为电能。

当光照射到半导体材料中时，光子激发了材料中的电子，使其跃迁到导带中，产生电流。

这种原理使得光电二极管被广泛应用于光通信、光电测量等领域。

此外，半导体材料还可以用于太阳能电池。

太阳能电池利用半导体材料对光的吸收能力，将阳光转化为电能。

随着对可再生能源的需求日益增加，太阳能电池作为一种清洁的能源供应方式，获得了广泛的应用。

其次，半导体材料的特性决定了光电器件的性能。

半导体材料有很独特的带隙结构，使其能够对不同波长的光敏感。

这使得半导体材料在光电器件中具有很好的选择性能。

例如，选择性敏感特性使得半导体材料在光通信中能够传输不同波长的光信号，提高了光通信的传输速度和质量。

此外，半导体材料的导电性能也对光电器件的性能起着至关重要的作用。

不同的半导体材料具有不同的载流子迁移率，这直接影响了光电器件的响应速度和效率。

因此，对半导体材料的研究和改进，对提高光电器件的性能有重要的意义。

此外，半导体材料在光电器件中的应用还面临着一些挑战。

其中之一便是材料的稳定性。

半导体材料对温度、湿度、光照等环境因素非常敏感。

这就要求我们需要寻找稳定性更好的半导体材料，以满足不同应用环境的需求。

此外，半导体材料的成本也是一个需要考虑的问题。

目前，一些高性能的半导体材料价格昂贵，限制了其在大规模应用中的推广。

因此，研究人员需要不断寻找更经济、更可持续的半导体材料，以促进光电器件的发展。

综上所述，半导体材料在光电器件中的应用十分广泛且多样化。

半导体材料的独特特性使其成为光电器件的理想选择。

光电二极管与半导体光电器件光电二极管是一种基于光电效应的半导体器件，是当光照射到半导体PN结时，由于光子的能量被电子吸收，使得电子从价带跃迁到导带，从而在PN结上产生电流的一种器件。

它在现代电子技术中有着广泛的应用，如通信、显示、传感器等领域。

而半导体光电器件则包括光电二极管以及其他各种基于半导体材料的光电器件，如光电晶体管、光电三极管等。

光电二极管作为最简单的半导体光电器件，具有很多优点。

首先，光电二极管对光的敏感度很高，能够快速响应光信号，因此在高速通信领域得到广泛应用。

其次，光电二极管具有较宽的工作温度范围，通常在-40℃~85℃之间工作，因此具有良好的适应性和稳定性。

此外，光电二极管的结构简单，制造成本低廉，并且具有较长的使用寿命。

因此，光电二极管在电子行业中得到了广泛的应用。

光电二极管具有多种不同的类型，常见的有硅光电二极管和铟镓砷（InGaAs）光电二极管。

硅光电二极管的响应范围通常在400纳米到1,100纳米之间，适用于大部分光学应用。

而InGaAs光电二极管的响应范围则在800纳米到1,700纳米之间，适用于近红外光学应用。

这些不同类型的光电二极管可以根据具体应用需求选择使用。

除了光电二极管外，半导体光电器件的种类和应用也非常广泛。

光电晶体管是一种类似于普通晶体管的器件，但其基本结构有所不同，具有更高的增益和更低的噪声。

光电晶体管在传感器、光学放大器等领域有着重要的应用。

光电三极管则是一种在光电二极管的基础上进一步发展而来的器件，通过引入一个附加的区域，增强了电流放大倍数和频率响应，适用于需要更高灵敏度和更快速响应的场景。

半导体光电器件在通信领域中扮演着重要的角色。

例如，在光纤通信中，光电二极管起到了光电转换的作用，将接收到的光信号转换成电信号。

在光纤通信系统的接收端，光电二极管接收光信号，然后通过电流放大等处理将光信号转化为可用的电信号。

在数据中心和云计算领域，半导体光电器件也扮演着至关重要的角色，用于高速光通信和数据传输。

半导体材料在光电器件中的应用随着科技的不断进步与发展，光电器件的应用范围也越来越广泛，其中半导体材料作为光电器件的关键组成部分，在光电技术领域中起到了重要的作用。

本文将探讨半导体材料在光电器件中的应用，以及相关的技术发展。

一、半导体材料在光电器件中的基本原理光电器件的基本原理是通过半导体材料的光电转换效应实现的。

当光子照射到半导体材料上时，部分光子会被半导体材料吸收并激发电子跃迁到导带，形成电子空穴对。

这些电子空穴对在电场作用下会分离出来，形成电流，从而实现光电转换。

二、半导体材料在光电器件中的应用领域1. 光电二极管光电二极管是一种能够将光信号转换为电信号的器件。

它采用半导体材料作为光电转换介质，当光照射到光电二极管上时，半导体材料中的电子被激发，形成电流。

光电二极管广泛应用于光通信、光电检测等领域。

2. 光电探测器光电探测器是一种能够将光信号转换为电信号的装置，具有高灵敏度和快速响应的特点。

半导体材料作为光电探测器中的关键元件，能够将光的能量转化为电流或电压信号，在光学通信、光学测量等领域有重要应用。

3. 光电发光器件光电发光器件是一种能够将电信号转换为光信号的装置。

半导体材料作为光电发光器件中的关键部分，当电流通过半导体材料时，产生电子与空穴的复合，释放出能量，发出可见光，实现光的发射。

光电发光器件广泛应用于光源、显示器件等领域。

4. 光电晶体管光电晶体管是一种能够放大光信号的装置。

在光电晶体管中，半导体材料起到了放大光信号的作用。

通过调节输入光信号的强弱，可以实现对输出光信号的放大，进而实现光放大器、光通信等应用。

三、半导体材料在光电器件中的技术发展随着光电技术的不断进步，半导体材料在光电器件中的应用也在不断创新与发展。

近年来，一些新型的半导体材料，如石墨烯、硅纳米线等，被引入到光电器件中，大大提高了器件的性能和功能。

此外，光电器件中半导体材料的微纳制备技术也在不断完善。

通过纳米加工和微梳、微线等微纳器件的制备，可以实现对半导体材料的精确控制和优化，提高器件的效率和稳定性。

半导体光电器件的制备与性能研究一、引言随着半导体技术的不断进步，半导体光电器件的制备和性能研究变得越来越重要。

半导体光电器件是一种利用半导体材料的光电特性制成的器件，可以将光能转换为电能或者将电能转换为光能。

该器件在太阳能电池、激光器、显示器等领域有广泛应用。

二、半导体光电器件制备技术（一）半导体材料的选择半导体光电器件的制备首先需要选择合适的半导体材料。

目前常用的半导体材料有硅、硒化物、氮化物等。

选择合适的材料对于器件的性能和稳定性具有至关重要的影响。

（二）制备过程1、激光外延激光外延是制备半导体光电器件的一种重要方法。

该方法通过向衬底上气相反应沉积半导体材料，然后在衬底上制备所需的结构。

2、金属有机化学气相沉积金属有机化学气相沉积是一种在高温下将金属有机化合物分解为金属元素来沉积半导体材料的方法。

3、离子注入离子注入是将高能量的离子注入半导体材料中，形成材料内部的杂质或缺陷，以改变材料的电学性质。

三、半导体光电器件性能研究方法（一）电学性能测试电学性能测试是半导体光电器件性能研究中的重要环节之一。

测试内容主要包括器件的电阻、电容、电流、电压等电学参数。

（二）光学性能测试光学性能测试是半导体光电器件性能研究中另一个非常重要的环节。

测试内容主要包括器件的发光强度、吸收光谱、发射光谱等。

（三）电子显微学电子显微学是通过使用高能电子束探测极小的结构变化或材料性质的方法。

该技术可以在纳米尺度下观察器件的结构，并研究材料的性能。

四、半导体光电器件的应用（一）太阳能电池太阳能电池是半导体光电器件的一个重要应用领域。

该器件可以将太阳能转换为电能，具有可再生、环保、资源充足等优点。

（二）激光器激光器是半导体光电器件的另一个重要应用领域。

该器件可以将电能转换为光能，输出高亮度的光束，广泛用于通信、医学、军事等领域。

（三）显示器显示器是半导体光电器件的另一个重要应用领域。

该器件可以将电能转换为光能，并进行多色图像显示，广泛应用于电视、电脑等领域。

分为三大类：
①发光二极管（LED）和激光二极管（LD）：将电能转换成光辐射的电致发光器件。

发光管的发散角大，光谱范围宽，寿命长，可靠性高，调制电路简单，成本低，广泛用于速率不太高、传输距离不太远的通信系统，以及显示屏和自动控制等。

激光管的光谱较窄、发散角小、方向性强、色散小，于1962 年研制成功后，得到迅速发展，广泛用于大容量、长距离的光纤通信系统以及光电集成电路。

缺点是温度特性差，寿命比LED 短。

②光电探测器或光电接收器：通过电子过程探测光信号的器件。

即将射到它表面上的光信号转换为电信号，如PIN光电二极管和雪崩光电二极管（APD ）等，目前广泛用于光纤通信系统。

③太阳电池。

将光辐射能转换成电能的器件。

1954年应用硅PN结首先研制成太阳电池。

它能把阳光以高效率直接转换成电能，以低运行成本提供永久性的电力，并且没有污染，为最清洁的能源。

根据其结构不同，其效率可达5%～20%。

1.辐射复合：复合时多余的能量以光的形式释放出来2.非辐射复合：复合时多余的能量传给晶格，加强晶格振动3.激子复合：束缚在一起的电子-空穴对，把能量重新释放出来时，就可能形成发光过程。

4.多声子发射：是一种非辐射过程，每当有电子跃迁发生时，必定有一定的能量传递给晶格，使晶体发生振动，产生很多声子。

5．当它重新回到低能态时，所获得的能量，仅以热的形式造成晶格振动，而放出声子，这样的复合称为俄歇复合，6. 光度效率（流明效率）：器件的辐射功率转换为光通量的效率。

7.发光效率：单位电功率所输出的光通量8.功率效率：辐射的光功率与输入的电功率之比9.量子效率：注入载流子产生的光量子效率内量子效率ηi：是与辐射复合的微观过程有关的参数，它说明辐射复合究竟在整个过程中占多大的比例。

定义为每注入一对电子—空穴对时通过辐射复合产生的光子数。

外量子效率：是表示发光二极管总的有效发光效率，也就是发光二极管产生的光子，能射出器件体外的比例。

每注入一对电子-空穴对，所发出的光子数。

10.自发发射:处于高能级量E2的一个原子自发地向低能级E1跃迁，并发射一个能量为hν的光子。

其中，h为普朗克常数，ν为光子振荡频率。

这种发射叫自发发射，所发出的光子叫自发辐射。

11.受激辐射:处于高能级E2的原子在满足的辐射场作用下，跃迁至低能态E1并辐射出一个能量与入射光子完全一样的光子。

12. 受激辐射的反过程就是受激吸收。

处于低能态E1的一个原子，在频率为ν的辐射场作用下吸收一个能量为h ν的光子，跃迁至高能级E2，这种过程称为受激吸收。

13.自发辐射，受激辐射和受激吸收几率之间的关系，通常称为爱因斯坦关系：14.名义电流密度:假设材料中不存在无辐射复合过程，也不存在激射过程，这样总的自发发射率即为单位体积、单位时间复合载流子对数。

当外部电路中流动的电流为I，则相应的电子数（I/q），在量子效率为1时，有一个电子就发射一个光子，因而厚度为d面积为a的平板发光材料中，单位面积单位时间发射的光子数为I/qad，有源区厚度为1μm，量子效率为1时的电流密度为名义电流密度。
