束缚在杂质能级上的电子或空穴也可以引起光的吸收。
电子可以吸收光子跃迁到导带能级；光电导灵敏度一般定义为单位光照度所引起的光电导。
复合和陷阱效应对光电导的影响少数载流子陷阱作用多数载流子陷阱作用本征光电导的光谱分布指对应于不同的波长，光电导响应灵敏度的变化关系。
杂质光电导对于杂质半导体，光照使束缚于杂质能级上的电子或空穴电离，因而增加了导带或价带的载流子浓度，产生杂质光电导。
4半导体的光生伏特效应当用适当波长的光照射非均匀半导体（pn结等）时，由于内建电场的作用（不加外电场），半导体内部产生电动势（光生电压）；如将pn结短路，则会出现电流（光生电流）。
这种由内建场引起的光电效应，称为光生伏特效应。
pn结的光生伏特效应由于pn结势垒区内存在较强的内建场（自n区指向p区），结两边的光生少数载流子受该场的作用，各自向相反方向运动：p区的电子穿过pn结进入n区；n区的空穴进入p区，使p端电势升高，n端电势降低，于是pn结两端形成了光生电动势，这就是pn结的光生伏特效应。
光电池的电流电压特性5半导体发光1.处于激发态的电子可以向较低的能级跃迁，以光辐射的形式释放能量。
也就是电子从高能级向低能级跃迁，伴随着发射光子。
这就是半导体的发光现象。
2.产生光子发射的主要条件是系统必须处于非平衡状态，即在半导体内需要有某种激发过程存在，通过非平衡载流子的复合，才能形成发光。
3.发光过程：电致发光（场致发光）、光致发光和阴极发光。
其中电致发光是由电流（电场）激发载流子，是电能直接转变为光能的过程。
辐射跃迁从高能态到低能态：1.有杂质或缺陷参与的跃迁2.带与带之间的跃迁3.热载流子在带内跃迁上面提到，电子从高能级向较低能级跃迁时，必须释放一定的能量。
如跃迁过程伴随着放出光子，这种跃迁称为辐射跃迁。

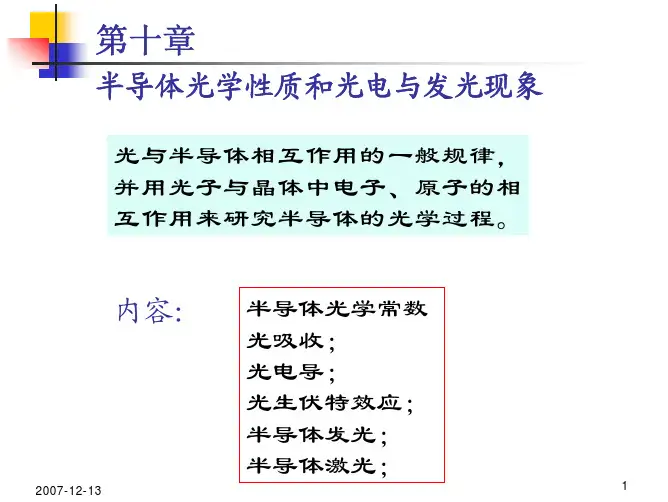

第10章 半导体的光学性质和光电与发光现象补充题：对厚度为d 、折射率为n 的均匀半导体薄片，考虑界面对入射光的多次反射，试推导其总透射率T 的表达式，并由此解出用透射率测试结果计算材料对光的吸收系数α的公式。
解：对上图所示的一个夹在空气中的半导体薄片，设其厚度为d ，薄片与空气的两个界面具有相同的反射率R 。
当有波长为λ、强度为I 0的单色光自晶片右侧垂直入射，在界面处反射掉I 0R 部分后，其剩余部分(1－R)I 0进入薄片向左侧传播。
设材料对入射光的吸收系数为α ，则光在薄片中一边传播一边按指数规律exp(－αx )衰减，到达左边边界时其强度业已衰减为（1－R)I 0exp(-αd )。
这个强度的光在这里分为两部分：一部分为反射光，其强度为R(1－R)I 0exp(-αd )；另一部分为透出界面的初级透射光，其强度为(1－R)2I 0exp(-αd )。
左边界的初级反射光经过晶片的吸收返回右边界时，其强度为R(1－R)I 0exp(-2αd )，这部分光在右边界的内侧再次分为反射光和透射光两部分，其反射光强度为R 2(1－R)I 0exp(-2αd )，反射回到左边界时再次被衰减了exp(-αd )倍，即其强度衰减为R 2(1－R)I 0exp(-3αd )。
这部分光在左边界再次分为两部分，其R 2(1－R)2I 0exp(-3αd )部分透出晶片，成为次级透射光。
如此类推，多次反射产生的各级透射光的强度构成了一个以 (1－R)2I 0exp(-αd )为首项，R 2exp(-2αd )为公共比的等比数列。
于是，在左边界外测量到的总透过率可用等比数列求和的公式表示为()22211d id i Re T T R e αα---==-∑由上式可反解出用薄片的透射率测试值求材料吸收吸收的如下计算公式410ln()2A d Tα-+=- 式中，薄片厚度d 的单位为μm ，吸收系数α的单位为cm -1，参数A ，B 分别为21R A R -⎛⎫= ⎪⎝⎭；21R B =空气 薄片 空气入射光I 0 反射光I 0R1.一棒状光电导体长为l ，截面积为S 。

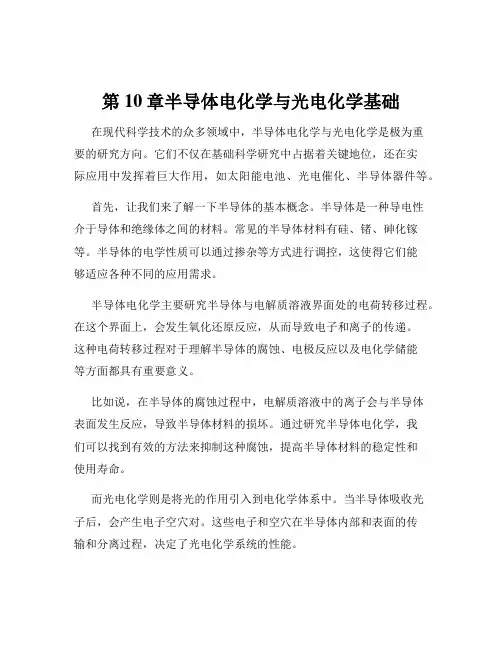

第10章半导体电化学与光电化学基础在现代科学技术的众多领域中，半导体电化学与光电化学是极为重要的研究方向。
它们不仅在基础科学研究中占据着关键地位，还在实际应用中发挥着巨大作用，如太阳能电池、光电催化、半导体器件等。
首先，让我们来了解一下半导体的基本概念。
半导体是一种导电性介于导体和绝缘体之间的材料。
常见的半导体材料有硅、锗、砷化镓等。
半导体的电学性质可以通过掺杂等方式进行调控，这使得它们能够适应各种不同的应用需求。
半导体电化学主要研究半导体与电解质溶液界面处的电荷转移过程。
在这个界面上，会发生氧化还原反应，从而导致电子和离子的传递。
这种电荷转移过程对于理解半导体的腐蚀、电极反应以及电化学储能等方面都具有重要意义。
比如说，在半导体的腐蚀过程中，电解质溶液中的离子会与半导体表面发生反应，导致半导体材料的损坏。
通过研究半导体电化学，我们可以找到有效的方法来抑制这种腐蚀，提高半导体材料的稳定性和使用寿命。
而光电化学则是将光的作用引入到电化学体系中。
当半导体吸收光子后，会产生电子空穴对。
这些电子和空穴在半导体内部和表面的传输和分离过程，决定了光电化学系统的性能。
以太阳能电池为例，其工作原理就是基于半导体的光电化学效应。
当阳光照射到太阳能电池的半导体材料上时，产生的电子和空穴被分离并分别传输到不同的电极，从而形成电流。
为了提高太阳能电池的效率，科学家们一直在致力于研究如何提高半导体材料对光的吸收能力，以及如何更有效地分离和传输电子空穴对。
在半导体电化学和光电化学的研究中，能带结构是一个非常重要的概念。
能带结构决定了半导体材料的电子能级分布，从而影响其电学和光学性质。
对于 n 型半导体，其中多数载流子是电子；而对于 p 型半导体，多数载流子是空穴。
当 n 型半导体和 p 型半导体接触时，会形成 pn 结。
在 pn 结处，由于载流子的扩散和漂移，会形成一个内建电场。
这个内建电场对于半导体器件的性能有着重要影响。
半导体的光学性质如果用适当波长的光照射半导体,那么电子在吸收了光子后将由价带跃迁到导带，而在价带上留下一个空穴，这种现象称为光吸收。
半导体材料吸收光子能量转换成电能是光电器件的工作基础。
光垂直入射到半导体表面时，进入到半导体内的光强遵照吸收定律：()01x x I I r e α-=-式中，x I 表示距离表面x 远处的光强；0I 为入射光强；r 为材料表面的反射率；α为材料吸收系数，与材料、入射光波长等因素有关.1 本征吸收半导体吸收光子的能量使价带中的电子激发到导带，在价带中留下空穴，产生等量的电子与空穴，这种吸收过程叫本征吸收.要发生本征光吸收必须满足能量守恒定律,也就是被吸收光子的能量要大于禁带宽度g E ,即g h E ν≥，从而有：00 1.24g g g E h hc E m eV E νλμ≥⇒≤=⋅其中h 是普朗克常量，ν是光的频率．c 是光速，ν0：材料的频率阈值，λ0：材料的波长阈值，下表列出了常见半导体材料的波长阀值。
几种重要半导体材料的波长阈值电子被光激发到导带而在价带中留下一个空穴，这种状态是不稳定的，由此产生的电子、空穴称为非平衡载流子。
隔了一定时间后，电子将会从导带跃迁回价带,同时发射出一个光子，光子的能量也由上式决定，这种现象称为光发射。
光发射现象有许多的应用,如半导体发光管、半导体激光器都是利用光发射原理制成的,只不过其中非平衡载流子不是由光激发产生，而是由电注入产生的。
发光管、激光器发射光的波长主要由所用材料的禁带宽度决定，如半导体红色发光管是由GaP 晶体制成，而光纤通讯用的长波长（1。
5μm ）激光器则是由Ga x In 1-x As 或Ga x In 1-x As y P 1—y 合金制成的。
2非本征吸收非本征吸收包括杂质吸收、自由载流子吸收、激子吸收和晶格吸收等.2.1杂质吸收杂质能级上的电子(或空穴）吸收光子能量从杂质能级跃迁到导带（空穴跃迁到价带)，这种吸收称为杂质吸收。
