半导体光电器件基础解析

半导体物理与器件的基本原理解析半导体是一种能够在一定条件下既能导电又能绝缘的物质，因其在电子学领域的广泛应用而备受关注。

本文将对半导体物理及器件的基本原理进行解析，为读者提供更全面的了解。

一、半导体物理基础1. 原子结构半导体是由原子构成的，涉及到原子的结构和性质非常重要。

原子包含了原子核和绕核运动的电子。

每个原子都有自己的特定电子结构和能级分布。

2. 能带理论能带理论是解释电子在固体中运动的模型。

根据能带理论，固体的电子能级可以分为多个能带，其中最高填充的被称为价带，最低未被填充的被称为导带。

价带与导带之间的能量间隙称为禁带宽度。

3. 共价键与禁带在半导体中，原子通过共价键形成晶体。

共价键是由原子之间的电子互相共享形成的。

晶体中的共价键形成了价带，而禁带宽度是导带和价带之间的能隙。

二、半导体器件原理解析1. P-N 结P-N 结是最基本也是最重要的半导体器件。

它由一片N型半导体和一片P型半导体组成。

在P-N 结中，P型半导体中的空穴与N型半导体中的电子发生重组，产生了一个空穴-电子对。

这种特殊的结构和电子重组现象使得P-N 结具有二极管特性。

2. 二极管二极管是一种基本半导体器件，它由P-N 结组成。

二极管具有一个P型区域和一个N型区域，其中P型区域为阳极，N型区域为阴极。

正向偏置时，电流可以流过二极管；反向偏置时，电流无法通过二极管。

3. 晶体管晶体管是一种用来放大和开关电信号的半导体器件。

它由三个区域构成：发射极（Emitter）、基极（Base）和集电极（Collector）。

晶体管的工作原理是通过外加电压控制基区的电流，从而控制集电极和发射极之间的电流流动。

4. MOSFETMOSFET（金属-氧化物-半导体场效应晶体管）是一种常见的半导体器件，用于放大和开关电信号。

MOSFET由金属栅极、绝缘层和半导体通道构成。

通过改变栅极电压，可以控制通道中的电流。

5. 整流器整流器是一种将交流电转换为直流电的设备。

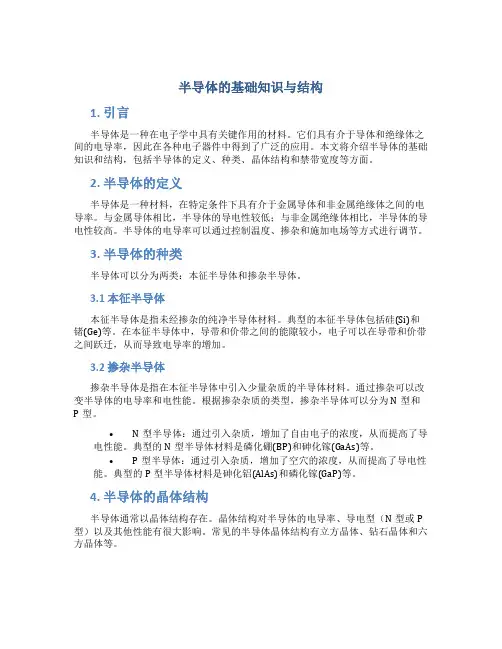

半导体的基础知识与结构1. 引言半导体是一种在电子学中具有关键作用的材料。

它们具有介于导体和绝缘体之间的电导率，因此在各种电子器件中得到了广泛的应用。

本文将介绍半导体的基础知识和结构，包括半导体的定义、种类、晶体结构和禁带宽度等方面。

2. 半导体的定义半导体是一种材料，在特定条件下具有介于金属导体和非金属绝缘体之间的电导率。

与金属导体相比，半导体的导电性较低；与非金属绝缘体相比，半导体的导电性较高。

半导体的电导率可以通过控制温度、掺杂和施加电场等方式进行调节。

3. 半导体的种类半导体可以分为两类：本征半导体和掺杂半导体。

3.1 本征半导体本征半导体是指未经掺杂的纯净半导体材料。

典型的本征半导体包括硅(Si)和锗(Ge)等。

在本征半导体中，导带和价带之间的能隙较小，电子可以在导带和价带之间跃迁，从而导致电导率的增加。

3.2 掺杂半导体掺杂半导体是指在本征半导体中引入少量杂质的半导体材料。

通过掺杂可以改变半导体的电导率和电性能。

根据掺杂杂质的类型，掺杂半导体可以分为N型和P型。

•N型半导体：通过引入杂质，增加了自由电子的浓度，从而提高了导电性能。

典型的N型半导体材料是磷化硼(BP)和砷化镓(GaAs)等。

•P型半导体：通过引入杂质，增加了空穴的浓度，从而提高了导电性能。

典型的P型半导体材料是砷化铝(AlAs)和磷化镓(GaP)等。

4. 半导体的晶体结构半导体通常以晶体结构存在。

晶体结构对半导体的电导率、导电型（N型或P 型）以及其他性能有很大影响。

常见的半导体晶体结构有立方晶体、钻石晶体和六方晶体等。

4.1 立方晶体立方晶体是半导体中最常见的晶体结构。

在立方晶体中，晶体结构可以分为简单立方、体心立方和面心立方。

简单立方晶体结构的典型材料有铍(bismuth)和硫化镉(cadmium sulfide)等。

4.2 钻石晶体钻石晶体结构也是一种常见的半导体晶体结构。

钻石晶体结构由碳原子组成，具有非常高的热导率和电导率。

半导体器件基础知识目录一、半导体器件概述 (2)1.1 半导体的定义与特性 (3)1.2 半导体的分类 (3)1.3 半导体的应用领域 (4)二、半导体器件基础理论 (5)2.1 二极管 (6)2.1.1 二极管的分类与结构 (8)2.1.2 二极管的特性与应用 (9)2.2 晶体管 (10)2.2.1 晶体管的分类与结构 (11)2.2.2 晶体管的特性与应用 (13)2.3 集成电路 (15)2.3.1 集成电路的分类与结构 (16)2.3.2 集成电路的特性与应用 (18)三、半导体器件制造工艺 (19)3.1 晶圆制备 (20)3.2 淀积与光刻 (21)3.3 蚀刻与退火 (22)3.4 封装与测试 (23)四、半导体器件设计 (24)4.1 设计流程与方法 (24)4.2 特征尺寸与制程技术 (25)4.3 低功耗设计 (27)4.4 高性能设计与优化 (28)五、半导体器件测试与可靠性 (29)5.1 测试方法与设备 (30)5.2 可靠性评估与提升 (32)5.3 环境与寿命测试 (33)六、新兴半导体器件与发展趋势 (34)6.1 量子点半导体器件 (36)6.2 纳米半导体器件 (37)6.3 光电半导体器件 (38)6.4 三维集成与先进封装技术 (39)一、半导体器件概述半导体器件是现代电子工业中的核心组件，它们在各种电子设备中发挥着至关重要的作用。

半导体器件基于半导体材料，如硅（Si）和锗（Ge），这些材料的导电性介于导体和绝缘体之间。

通过控制半导体器件中掺杂离子的浓度和类型，可以实现其电学特性的精确调整，从而满足不同电子系统的需求。

半导体器件广泛应用于放大器、振荡器、开关、光电器件、传感器等多种功能模块。

集成电路（IC）是半导体器件的一种重要形式，它将成千上万的半导体器件紧密地封装在一个微小的芯片上，形成了一个高度集成化的电子系统。

集成电路在计算机、手机、汽车电子等领域的应用尤为广泛，极大地推动了信息技术的发展。

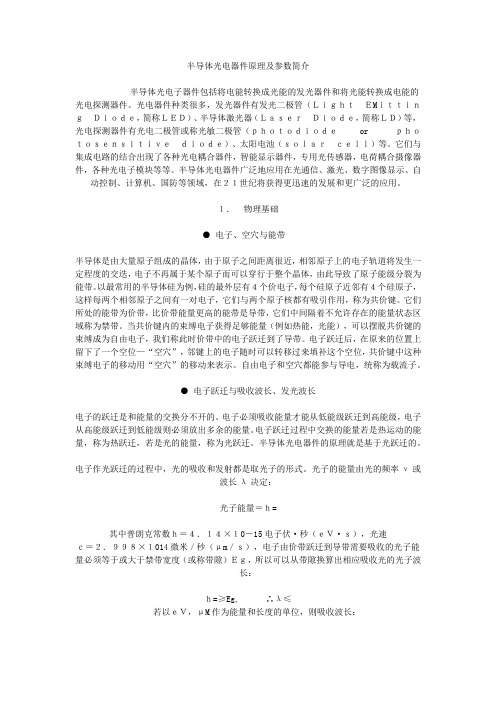

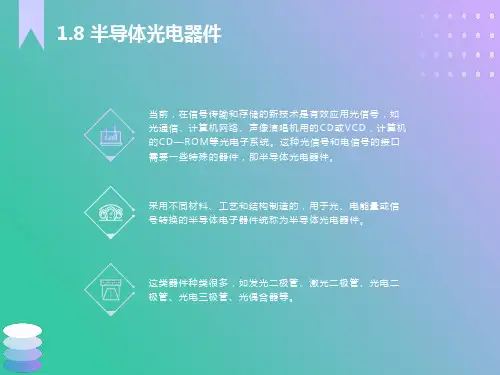

半导体光电器件原理及参数简介半导体光电子器件包括将电能转换成光能的发光器件和将光能转换成电能的光电探测器件。

光电器件种类很多，发光器件有发光二极管（ＬｉｇｈｔＥMｉｔｔｉｎｇＤｉｏｄｅ，简称ＬＥＤ）、半导体激光器（ＬａｓｅｒＤｉｏｄｅ，简称ＬＤ）等，光电探测器件有光电二极管或称光敏二极管（ｐｈｏｔｏｄｉｏｄｅ or ｐｈｏｔｏｓｅｎｓｉｔｉｖｅｄｉｏｄｅ）、太阳电池（ｓｏｌａｒｃｅｌｌ）等。

它们与集成电路的结合出现了各种光电耦合器件，智能显示器件，专用光传感器，电荷耦合摄像器件，各种光电子模块等等。

半导体光电器件广泛地应用在光通信、激光、数字图像显示、自动控制、计算机、国防等领域，在２１世纪将获得更迅速的发展和更广泛的应用。

１．物理基础● 电子、空穴与能带半导体是由大量原子组成的晶体，由于原子之间距离很近，相邻原子上的电子轨道将发生一定程度的交迭，电子不再属于某个原子而可以穿行于整个晶体，由此导致了原子能级分裂为能带。

以最常用的半导体硅为例，硅的最外层有４个价电子，每个硅原子近邻有４个硅原子，这样每两个相邻原子之间有一对电子，它们与两个原子核都有吸引作用，称为共价键。

它们所处的能带为价带，比价带能量更高的能带是导带，它们中间隔着不允许存在的能量状态区域称为禁带。

当共价键内的束缚电子获得足够能量（例如热能，光能），可以摆脱共价键的束缚成为自由电子，我们称此时价带中的电子跃迁到了导带。

电子跃迁后，在原来的位置上留下了一个空位—“空穴”，邻键上的电子随时可以转移过来填补这个空位，共价键中这种束缚电子的移动用“空穴”的移动来表示。

自由电子和空穴都能参与导电，统称为载流子。

● 电子跃迁与吸收波长、发光波长电子的跃迁是和能量的交换分不开的。

电子必须吸收能量才能从低能级跃迁到高能级，电子从高能级跃迁到低能级则必须放出多余的能量。

电子跃迁过程中交换的能量若是热运动的能量，称为热跃迁，若是光的能量，称为光跃迁。

半导体光电器件的原理就是基于光跃迁的。

半导体激光器与半导体光电器件半导体激光器和半导体光电器件是现代光电技术中两个重要的组成部分。

它们在信息通信、医疗、材料加工等领域有着广泛的应用。

本文将介绍半导体激光器和半导体光电器件的基本原理、结构和应用。

一、半导体激光器半导体激光器是利用半导体材料的能带结构，通过电子与空穴的复合辐射出具有高单色性和高亮度的激光光束的装置。

其工作原理基于反向注入和激光放大效应。

半导体激光器的结构主要由两个半导体材料层组成，即n型和p型半导体。

当在p-n结形成时，通过外界电流注入，载流子在活性层内复合，产生受激辐射。

出射光束经由同轴光纤或反射镜进行耦合和提取，形成激光输出。

半导体激光器具有小型化、高效率、功耗低等优点，广泛应用于光通信、激光雷达、医疗美容以及材料加工等领域。

例如，它们在光存储设备中起到了至关重要的作用，可以实现高密度的数据写入和读取。

二、半导体光电器件半导体光电器件是将光信号转化为电信号或将电信号转化为光信号的器件。

根据其功能，半导体光电器件主要可分为光电二极管、光电探测器和光电发射器。

1. 光电二极管光电二极管是一种将光信号转化为电信号的器件。

它的结构与常规的二极管类似，但添加了响应光的材料。

当光照射到光电二极管上时，光能被吸收并通过光电效应转化为电能。

这种转化可以用于光电测量、光通信和光电传感等应用。

2. 光电探测器光电探测器是一种在低光下将光信号转化为电信号的器件。

它通常由光电二极管和放大电路组成。

光照射到光电探测器上后，产生的微弱电流通过放大电路放大，从而得到较大的输出信号。

光电探测器在低光条件下具有较高的灵敏度，广泛应用于夜视、红外探测等领域。

3. 光电发射器光电发射器是一种将电信号转化为光信号的器件。

它的结构与半导体激光器相似，通过激活半导体材料产生受激辐射，将电能转化为光能。

光电发射器常用于光通信和光纤传输等领域，将电信号转化为光信号后，可以通过光纤远距离传输，并在接收端进行光电转换。
