车身线路系统8-593 8.19线路系统8.19.1诊断信息和程序8.19.1.1电气符号导线颜色表导线颜色图示上的缩写深绿色D-GN（深绿色）浅绿色L-GN（浅绿色）深蓝色D-BU（深蓝色）棕色BN（棕色）橙色OG（橙色）黄色YE（黄色）灰色GY（灰色）浅蓝色L-BU（浅蓝色）红色RD（红色）黑色BK（黑色）粉红色PK（粉红色）白色WH（白色）紫色PU（紫色）带色标的导线导线颜色图示上的缩写带白色色标的红色导线RD/WH（红色/白色）带黑色色标的红色导线RD/BK（红色/黑色）带白色色标的棕色导线BN/WH（棕色/白色）带白色色标的黑色导线BK/WH（黑色/白色）带黄色色标的黑色导线BK/YE（黑色/黄色）带黑色色标的绿色导线D-GN/BK（深绿色/黑色）带白色色标的绿色导线D-GN/WH（深绿色/白色）带黑色色标的浅绿色导线L-GN/BK（浅绿色/黑色）带黄色色标的红色导线RD/YE（红色/黄色）带蓝色色标的红色导线RD/D-BU（红色/深蓝）带棕色色标的黑色导线BK/BN（黑色/棕色）8-594线路系统车身电气符号旧符号新符号说明附加充气式保护装置（SIR）或附加保护系统（SRS）图标本图标用于提醒技术人员，该系统含有附加充气式保护装置（SIR）/附加保护系统（SRS）部件，在维修前需要特别注意。
106630106630电压指示器框示意图上的这些框格用于指示何时保险丝上有电压。
106635800768局部部件当部件采用虚线框表示时，部件或导线均未完全表示。
106637106637完整部件当部件采用实线框表示时，部件或导线均完全表示。
106641106641车身线路系统8-595电气符号（续）旧符号新符号说明保险丝106643800769部件上连接的连接器106645800771带引线的连接器106646800772带螺栓或螺钉连接孔的端子1066471066478-596线路系统车身电气符号（续）旧符号新符号说明直列式线束连接器106648800773接头106649106649底盘搭铁106651800775壳体搭铁106652800776车身线路系统8-597电气符号（续）旧符号新符号说明单丝灯泡106653800777发光二极管106655800779蓄电池106657106657电阻器1066588007818-598线路系统车身电气符号（续）旧符号新符号说明可变电阻器106659800782位置传感器106661800783二级管106664106664加热芯106666800786车身线路系统8-599电气符号（续）旧符号新符号说明马达106667800787电磁阀106668800788线圈106669800789天线1066708008158-600线路系统车身电气符号（续）旧符号新符号说明屏蔽106671106671开关106672800790单极单掷继电器－常断106673800791单极单掷继电器－常闭106674800792车身线路系统8-6198.19.2.2配电示意图（发动机罩下保险丝盒－电池正极）1360796主蓄电池E F 1保险丝30A8-620线路系统车身8.19.2.3配电示意图（发动机罩下保险丝盒－电池正极）-1.6升(L91)(BOSCH)1360796E主蓄电池E F 1保险丝30A8.19.2.4配电示意图（发动机罩下保险丝盒－空调压缩机继电器，除雾继电器，燃油泵继电器，点火继电器和冷却风扇继电器）7976318.19.2.5配电示意图（发动机罩下保险丝盒－主继电器，点火继电器）897631 4DSURIS8.19.2.6配电示意图（发动机罩下保险丝盒－主继电器，点火继电器）-1.6升(L91)(BOSCH)E8976318.19.2.7配电示意图（发动机罩下保险丝盒－仪表板保险丝盒，鼓风机继电器，点火开关，电子制动控制模块，喇叭继电器）9976318.19.2.8配电示意图（发动机罩下保险丝盒－防盗指示灯，仪表组，阅读灯，车内照明灯，中央门锁，制动开关）C86318.19.2.9配电示意图（发动机罩下保险丝盒－前雾灯继电器，电动车窗继电器）186318.19.2.10配电示意图（发动机罩下保险丝盒－前照灯继电器，照明继电器）B286318.19.2.11配电示意图（发动机罩下保险丝盒－牌照灯，蜂鸣器铃，前照灯，尾灯，前照灯开关，仪表组）B4863158.19.2.12配电示意图（发动机罩下保险丝盒－雾灯开关，音响，烟灰盒灯，保持模式开关，时钟、PRNDL照明，危险警告灯开关，通用暖风、换气和空调系统控制，日间行车灯模块）B3863198.19.2.13配电示意图（发动机罩下保险丝盒－空调压缩机继电器，除雾继电器）8.19.2.14配电示意图（发动机罩下保险丝盒－点火继电器(MR-140)）D786318.19.2.15配电示意图(发动机罩下保险丝盒－点火继电器(MR-140))-1.6升(L91)(BOSCH)1360807D EC 1035C 10851846P K /B K 0.751846P K /B K 0.75C 1017868686868.19.2.16配电示意图（发动机罩下保险丝盒－冷却风扇继电器）186318.19.2.17配电示意图（发动机罩下保险丝盒－燃油泵继电器）1360811E26(1.6L B O S C H )8.19.2.18配电示意图（发动机罩下保险丝盒－燃油泵继电器）（欧IV排放标准）8.19.2.19配电示意图（发动机罩下保险丝盒－发动机控制模块线路）C ,၍ୟဣཥዐڦದۉ๖ᅪF D N F G 22ԍ၃ີ21Bԍ၃ີ࢈.݀ۯऐቸူৈT j s j v t !E 5ৈN S .251ৈN S .251ৈI W .35112!!!!ৈ1.6L B O S C H݀ۯऐ੦ఇ(E C M )1360812E8.19.2.20配电示意图（发动机罩下保险丝盒－发动机控制模块线路）（欧IV排放标准）8.19.2.21配电示意图（仪表板保险丝盒－点火开关，音响，阻断器，数据链接插头，时钟，全自动温度控制，空调控制开关，危险警告灯开关，防盗控制装置，变速器控制模块，后雾灯继电器）3186318.19.2.22配电示意图（仪表板保险丝盒－仪表组，日间行车灯，蜂鸣器，制动开关，速度传感动力转向，空调控制开关，传感和诊断模块，驻车/空档位置，倒车灯开关）4186318.19.2.23配电示意图（仪表板保险丝盒－仪表组，日间行车灯，蜂鸣器，制动开关，速度传感动力转向，空调控制开关，传感和诊断模块，驻车/空档位置，倒车灯开关）-1.6升(L91)(BOSCH)1360814E8.19.2.24配电示意图（仪表板保险丝盒－燃油供给接头，电子制动控制模块，阻断器，防盗开关，刮水器马达/开关，危险警告灯，变速器控制模块，驻车/空档位置开关）C51863168.19.2.25配电示意图（仪表板保险丝盒－空调控制开关，鼓风机，模式马达，全自动温度控制，发动机罩下保险丝盒，进气马达，天窗开关模块，折叠后视镜，电动后视镜开关）7186318.19.2.26配电示意图（仪表板保险丝盒－时钟，音响，附加电源插座，点烟器）B81863128.19.2.27线束布线图(前线束布线)图标(1)C109(2)左前照灯(3)主冷却风扇(4)辅助冷却风扇(5)右前照灯、右转向信号灯(6)右雾灯(7)侧转向信号灯(8)喇叭(9)冷却风扇电阻(10)G101(11)C1041291805B5678910118.19.2.28线束布线图(后线束布线)图标(1)行李箱锁开关(2)防盗器锁固开关(3)牌照灯12918178.19.2.29线束布线图(后掀门线束布线)图标(1)除雾（正极）(2)右后组合灯(3)后掀门执行器(4)后厢灯开关(5)牌照灯(6)后雨刷马达(7)C406(8)左后组合灯(9)除雾（负极）(10)C405(11)C404(12)C403(13)C402(14)高位刹车灯8.19.2.30线束布线图(地板线束布线)图标(1)行李箱照明灯(2)中间高位停车灯(3)车门接触开关(4)G302(5)C351(6)前车门接触开关(7)侧气囊(8)侧气囊传感器(9)C301(10)驻车制动开关(11)燃油泵(12)C302(13)C351(14)侧气囊传感器(15)前车门接触开关(16)C371(17)后车门接触开关(18)C207(19)侧气囊(20)G30112918338.19.2.31线束布线图(仪表线束布线)图标(1)前照灯高度调节开关(2)仪表组(3)S202(4)C207(5)危险警告灯开关(6)时钟(7)车外后视镜(8)C208(9)S204(10)G204(11)附加电源插座(12)C210(13)PRNDL照明(14)BTSI电磁阀(15)保持开关(16)点烟器和烟灰盒(17)空调控制开关(18)收音机(19)S203(20)C202(21)变光器控制单元12918418.19.2.32线束布线图(车门线束布线)图标(1)数据显示(2)C351(3)高频扬声器(4)车门扬声器(5)行李箱开启开关(6)门锁开关(7)电动车窗开关(8)门锁执行器(9)中心锁紧和防盗(10)后门锁执行器(11)高频扬声器(12)C371/C381(13)后门扬声器(14)后门电动车窗马达(15)后门电动车窗开关12918428.19.3部件定位图8.19.3.1主要电器部件列表名称位置定位视图连接器端视图空调压力传感器在空调吸管中 1.6升发动机控制中发动机控制部件视图1.8升发动机控制中发动机控制部件视图1.6升发动机控制中发动机控制连接器端视图1.8升发动机控制中发动机控制连接器端视图混气风门马达在仪表板储物箱的后面，在HVAC模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”环境传感器在保险杠蒙皮后，在冷凝器前-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”防盗器锁固开关车门锁芯的一部分-ABS中ABS连接器端视图烟灰盒照明灯在仪表板中心下面，烟灰盒上-仪表板、计量仪表和控制台中的仪表板、计量仪表和控制台连接器端视图鼓风机马达在仪表板厢的后面，在HVAC模块上-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”鼓风机马达电阻器在仪表板厢的后面，在HVAC模块上-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”制动液开关在制动器总泵中-“ABS”中“ABS连接器端视图”制动开关在制动踏板上-“ABS”中“ABS连接器端视图”制动器变速器换档互锁(BTSI)电磁阀在地板控制台的换档杆部分-“换档锁死控制”中“自动变速器换档锁死控制连接器端视图”凸轮轴位置（CMP）传感器在正时皮带罩后，在凸轮轴齿轮中间1.6升发动机机械中分解视图或1.8升发动机机械中分解视图“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”中央高位停车灯(CHMSL)左后行李架中心-“照明系统”中“照明系统连接器端视图”中央门锁单元位于地板控制台后部-“车门”中“电动车门系统连接器端视图”中心锁紧和防盗开关门锁的一部分-“车门”中“电动车门系统连接器端视图”蜂鸣器模块在驾驶员膝垫下面，靠近仪表板中心-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”点烟器在仪表板中心下面，烟灰盒旁边-“电源插座”中“电源插座连接器端视图”时钟在仪表板中心，收音机上面-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”冷却风扇在发动机室内部，在散热器后面“发动机冷却系统”中的“冷却系统部件视图”“发动机冷却系统”中“冷却系统连接器端视图”曲轴箱位置（CKP）传感器（1.6升）发动机罩右下侧，靠近变速器“1.6升发动机机械系统”中的“分解视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”曲轴箱位置（CKP）传感器（1.8升）发动机罩右下侧，靠近发动机前部“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”巡航控制模块在驾驶员膝垫下，靠近转向柱-“在巡航控制”中“巡航控制连接器端视图”数据链接插头(DLC)在驾驶员膝垫下-“数据链接通信”中“数据链接通信连接器端视图”日间行车灯(DRL)模块在驾驶员膝垫下，靠近仪表板中心-“照明系统”中“照明系统连接器端视图”变光器控制开关驾驶员仪表板侧，出风口下-“照明系统”中“照明系统连接器端视图”车门执行器门锁的一部分-“车门”中“电动车门系统连接器端视图”门锁开关位于前门板中心-“车门”中“电动车门系统连接器端视图”驾驶员气囊在方向盘中心“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”电子制动控制模块(EBCM)在发动机室左侧，靠近发动机保险丝盒-“ABS”中“ABS连接器端视图”电子点火(EI)系统线圈（1.6升）安装在后气缸盖上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”电子点火(EI)系统线圈（1.8升）在后气缸盖上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”发动机控制模块（ECM）（1.6升）发动机室左边，靠近保险丝盒“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”发动机控制模块（ECM）（1.8升）发动机室后部中间，在前罩板上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”发动机冷却液温度（ECT）传感器（1.6升）位于气缸体右侧，靠近进气端口1“1.6升发动机机械系统”中的“分解视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”发动机冷却液温度(ECT)传感器（1.8升）在右后气缸盖上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图蒸发排放碳罐吹洗电磁阀（1.8升）在左后气缸盖上“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”排气再循环（EGR）阀（1.6升）安装在后气缸盖上，靠近点火线圈“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”排气再循环（EGR）阀（1.8升）安装在后气缸盖上，靠近点火线圈“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”附加电源插座在地板控制台前面，在前烟灰盒下面-“电源插座”中“电源插座连接器端视图”折叠后视镜装置在仪表板舱下，靠近铰链柱螺栓-“车门”中“电动车门系统连接器端视图”前雾灯安装在前保险杠蒙皮上-“照明系统”中“照明系统连接器端视图”喷油器发动机左侧顶部“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”燃油泵在燃油箱中“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”发电机安装在发动机前侧右边-发动机电气控制中发动机电气连接器端视图玻璃天线位于后车窗-“静止车窗”中“静止车窗连接器端视图”危险警告灯开关位于仪表板中心，在各出风口中心之间“电路系统”中“线束布线视图”“照明系统”中“照明系统连接器端视图”前照灯车辆前部-“照明系统”中“照明系统连接器端视图”前照灯开关多功能操纵杆部分-“照明系统”中“照明系统连接器端视图”前照灯高度调节开关驾驶员仪表板侧，出风口下-“照明系统”中“照明系统连接器端视图”加热氧传感器1（HO2S1）位于排气歧管内“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”加热氧传感器2（HO2S2）位于排气管内“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”保持模式开关在地板控制台中-127476在“Aisin自动变速器”中连接器端视图8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图发动机罩接触开关在散热器上支架的左侧-“ABS”中“ABS连接器端视图”喇叭位于发动机室左侧内，冷却风扇左侧-“喇叭”中“喇叭连接器端视图”HVAC控制位于仪表板中心-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”或“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”怠速空气控制（IAC）阀安装在节气门体上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制部件连接器端视图”点火开关位于转向柱右侧-“发动机电气控制”中“发动机电气连接器端视图”内部温度传感器位于仪表板中心的后面-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”仪表组在仪表板内，驾驶员前面-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”进气温度（IAT）传感器（1.6升）安装在进气歧管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”进气温度(IAT)传感器（1.8升）安装在空气进气管上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”进气马达位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”钥匙未拔提醒开关位于转向柱内，点火开关部分-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”爆震传感器位于发动机罩左侧下部，靠近起动机“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”牌照灯位于后箱门中心“电路系统”中“线束布线视图”“照明系统”中“照明系统连接器端视图”灯开关多功能操纵杆部分-“照明系统”中“照明系统连接器端视图”主节气门进气执行器节气门体部分“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”进气歧管绝对压力（MAP）传感器（1.6升）位于发动机室后部，在前罩板上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图进气歧管绝对压力（MAP）传感器（1.8升）安装在进气歧管上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”阅读灯安装在车顶篷衬层上-“车顶”中“电动车顶系统连接器端视图”后视镜控制开关位于驾驶员座车门板上前角-“车门”中“电动车门系统连接器端视图”模式马达位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”氧气传感器（1.6升）安装在排气歧管管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”供油连接器位于发动机室内部左侧，靠近保险丝盒“电路系统”中“线束布线视图”“ABS”中“ABS连接器端视图”氧气(O2)传感器（1.8升）安装在排气歧管上“1.8升发动机控制系统”中“发动机控制系统部件视图”“1.8升发动机控制系统”中“发动机控制系统连接器端视图”驻车空档位置（PNP）开关位于变速器上125657在“Aisin自动变速器”中分解视图127476在“Aisin自动变速器”中连接器端视图驻车位置按钮在地板控制台的换档杆部分-“换档锁死控制”中“自动变速器换档锁死控制连接器端视图”乘客气囊在仪表板内，乘客座椅的前面“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”电动车窗单元外后视镜部分-“车门”中“电动车门系统连接器端视图”高功率晶体模组位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”电动后视镜马达在车门板内-“车门”中“电动车门系统连接器端视图”电动车窗开关位于前门板中心-“车门”中“电动车门系统连接器端视图”PRNDL照明位于地板控制台内，靠近地板换档器-“照明系统”中“照明系统连接器端视图”收音机位于仪表板中心内-“音响娱乐系统中”的“音响娱乐系统连接器端视图”雨水传感器前风窗玻璃中心顶部，在车内后视镜后面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”遥控门锁接收器（RCDLR）位于地板控制台后部-“防盗系统”中“防盗系统连接器端视图”倒车灯开关在手动变速器上“手动变速器D-16”中“手动变速器部件视图”“照明系统”中“照明系统连接器端视图”乘客室灯安装在车顶篷衬层上-“照明系统”中“照明系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图车内照明灯天窗开关安装在车顶篷衬层上-“照明系统”中“照明系统连接器端视图”安全带开关在驾驶员座椅安全带扣环-“安全带”中“安全带连接器端视图”传感和诊断模块（SDM）位于地板控制台后部“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧气囊在前侧座椅外部的膝垫上“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧气囊传感器在中间支柱上“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧转向信号灯安装在前翼子板上-“照明系统”中“照明系统连接器端视图”报警器在洗涤液储液罐上面，在左前轮的前面，在挡泥板后面-“ABS”中“ABS连接器端视图”前端扬声器安装在前车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”后扬声器安装在后车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”车速传感动力转向(SSPS)线圈在动力转向泵压力出口-可变作用力转向系统中转向控制系统连接器端视图车速传感动力转向(SSPS)模块在仪表板舱后面-“可变作用力转向系统”中“转向控制系统连接器端视图”数据显示在驾驶员座车门的门锁旋钮底部处-“ABS”中“ABS连接器端视图”方向盘传感器在转向柱的底部-“可变作用力转向系统”中“转向控制系统连接器端视图”天窗模块在天窗上-“车顶”中“电动车顶系统连接器端视图”阳光传感器位于仪表盘顶部中心，在前风窗玻璃底部-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”尾灯车辆的后部-“照明系统”中“照明系统连接器端视图”防盗控制模块位于转向柱内，点火开关处-“防盗系统”中“防盗系统连接器端视图”节气门位置（TP）传感器安装在节气门体上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”变速器控制模块在仪表板下面，靠近转向柱-127476在“Aisin自动变速器”中连接器端视图行李箱灯在后箱内部，行李架下面-“照明系统”中“照明系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图行李箱锁开关行李箱锁部分-“ABS”中“ABS连接器端视图”行李箱开启开关在驾驶员座的车门板上，扬声器上面-“ABS”中“ABS连接器端视图”前高频扬声器安装在前门板上-“音响娱乐系统中”的“音响娱乐系统连接器端视图”后高频扬声器安装在后车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”可变几何形状进气电磁阀(VGIS)安装在进气歧管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”车速传感器（VSS）－手动变速器在变速器的顶部“手动变速器D-16”中“手动变速器部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”洗涤器泵在洗涤液储液罐上面，在左前轮的前面，在挡泥板后面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”水传感器位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”车轮速度传感器车轮轮毂部分“ABS”中“ABS部件视图”“ABS”中“ABS连接器端视图”刮水器马达在前罩板上，在左侧进风口格栅下面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”刮水器开关位于转向柱的右侧-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图。
8.19.3.3直列式线束连接器端视图C101(NB)连接器部件信息21路(白色) 引脚 导线颜色 电路号功能1 OG （橙色） - 后视镜除雾器电压2 -- 未用 3 GY （灰色） - 燃油泵信号4 WH （白色） - 除雾继电器信号5 PU/WH （紫色白色） - 左后驻车灯信号6 PU （紫色） - 蜂鸣器模块照明电压7 BN （棕色） - 点火器电压 9 OG （橙色） - 蓄电池主电压 10 BN/WH （棕色/白色） - 照明电压 11 BN/WH （棕色/白色） - 右后驻车灯信号 12 - - 未用13 PK/BK （粉红/黑色） - 点火继电器电压 14 GY/BK （灰色/黑色） - 前照灯信号 15 PU/BK （紫色/黑色） - 牌照灯信号 16 -- 未用 17 BK （黑色） - 喇叭信号 18 WH （白色） - 照明继电器信号 19 YE-GN （黄色-绿色） - 前雾灯开关信号 20 L-BU （浅蓝色）- 前照灯电压 21--未用C102C103 - MR-140连接器部件信息11路(白色)引脚导线颜色电路号功能1PU（紫色）-近光2L-GN（浅绿色）-远光信号3 OR/BK（橙色/黑色）- 蓄电池主电压4PU（紫色）- 除雾继电器信号5RD（红色）-左前车窗信号6 OG/BK（橙色/黑色）- 蓄电池主电压7PK(粉红色）-点火电压8OG（橙色）-蓄电池主电压9OG（橙色）- 蓄电池主电压10OG（橙色）-蓄电池主电压11OG（橙色）-右前电动车窗信号连接器部件信息10路(白色)C104引脚 导线颜色 电路号功能1 PK/BK （粉红/黑色） - 冷却风扇点火电压2 PK/BK （粉红/黑色） - 后氧传感器点火电压 3-4 PK/BK （粉红/黑色） - 未用5PK/BK （粉红/黑色） - 2.0升蒸发排放碳罐通风电磁阀点火电压 PK/BK （粉红色/黑色） - 点火继电器电压6 PK/BK(自动) (粉红色/黑色) BK(手动) (黑色) - 凸轮轴位置传感器点火电压7 PK/BK （粉红/黑色）- 蒸发排放碳罐吹洗电磁阀点火电压 8 - - 未用9 PK （粉红色） - 喷油器3和4点火电压 10 PK （粉红色）-喷油器1和2点火电压连接器部件信息24路(白色)引脚 导线颜色 电路号功能 1 BN/WH （棕色/白色） - 右后驻车灯信号 2 -- 未用 3 PU （紫色） - 右前灯信号 4 -- 未用5 GN （绿色） - 空调压缩机信号 6-7 -- 未用 8 PU （紫色） - 左前雾灯信号 9 OG （橙色） - 发动机罩接触开关信号 10 -- 未用 11 YE （黄色） - 左侧近光信号 12BK （黑色）-搭铁C105C106－1.6升13-14 - - 未用15 L-BU （浅蓝色） - 冷却风扇信号 16 PU/WH （紫色/白色） - 右侧近光信号 17 L-GN/BK （浅绿色/黑色） - 右侧高速远光信号 18 GN/WH （绿色/白色） - 左侧高速远光信号 19 -- 未用20 PU （紫色） - 左前驻车灯信号21 PU （紫色） - 冷却风扇信号 22 PU （紫色） - 冷却风扇信号 23 GN （绿色）- 喇叭信号 24--未用连接器部件信息4路(白色)引脚 导线颜色 电路号功能1 RD （红色） - 鼓风机蓄电池主电压2 RD （红色）- 仪表板保险丝盒蓄电池主电压 3 RD/D-GN （红色/深绿色） - 点火开关蓄电池主电压 4RD/WH （红色/白色）-点火开关蓄电池主电压C107连接器部件信息20路(白色)引脚 导线颜色 电路号功能1 OG （橙色） - 点火电压2 PK （粉红色） - 带保险丝的燃油泵继电器开关电压3 GY （灰色）- 带保险丝的燃油泵继电器开关电压 4 D-GN/D-BU （深绿色/深蓝色）- 冷却风扇低速继电器控制 5 D-BU （深蓝色） - 冷却风扇高速继电器控制 6 - - 未用7 PU/D-BU （紫色/深蓝色） - 空调压缩机继电器控制 8 OG （橙色） - 蓄电池电压 9 OG （橙色） - 蓄电池电压 10 L-GN （浅绿色） - 燃油泵继电器控制 11-12 - - 未用 13 PU/D-BU （紫色/深蓝色） - 点火1电压 14 PK/D-BU (粉红色/深蓝色） - 点火1电压 15 D-BU （深蓝色） - 不平整道路信号 16 PU （紫色）- 串行数据 17 D-GN/WH （深蓝色/白色）- 主继电器控制 18 BN （棕色） - 电动转向开关 19 PK(粉红色）- 搭铁(MR-140) 20 --未用C108连接器部件信息2路(白色)引脚导线颜色电路号功能1RD（红色）- 蓄电池主电压2RD（红色）-蓄电池主电压连接器部件信息24路引脚导线颜色电路号功能1 BN/WH（棕色/白色）- 故障指示灯信号2GN（绿色）-温度表信号3 D-GN/RD（深绿色/红色）- 5伏参考（2升）4PU（紫色）- 2.0升高压型加热氧传感器5 LT GRN（浅绿色）- 2.0升低压加热型氧传感器PK/BK（粉红色/黑色）- 点火继电器电压6YE（黄色）-启动机信号7WH（白色）-燃油表信号8 GN/WH（绿色/白色）- 空调控制开关信号9 GN/WH（绿色/白色）- 车速传感器信号PU/BK(自动)(紫色/黑色)C109-MR-14010 PU/WH(手动) (紫色/白色) - 燃油泵搭铁－Sirius 11 BN/BK （棕色/黑色）- 机油压力开关信号 12 L-GN （浅绿色） - 储备灯信号 13 PK (粉红色） - 点火电压14 GY(WH)（灰色或白色）- 转速表信号－Sirius 15 BN （棕色） - 充电警告灯信号 16 PU （紫色）- 串行数据 17 -- 未用 18 -- 未用19 GY(BU)（灰色或蓝色） - 燃油泵信号－Sirius 20 BN/BK （棕色/黑色）- 2.0升加热型氧传感器搭铁 21 - - 未用22 YE （黄色） - 变速器控制模块CAN 低压信号 23 PU （紫色） - 变速器控制模块CAN 高压信号 24BU （蓝色）-冷却风扇控制继电器连接器部件信息4路(白色)引脚 导线颜色 电路号功能1 L-GN （浅绿色） - 后氧传感器低压信号2 PU （紫色） - 后氧传感器高压信号3 BN/BK （棕色/黑色） - 后氧传感器搭铁 4PK/BK （粉红/黑色）-点火电压C110C111连接器部件信息12路(白色)引脚导线颜色电路号功能1L-BU（浅蓝色）-停车灯信号2D-BU（深蓝色）-数据链接插头信号3 BN（棕色）- 右后轮速度传感器信号4 BK（黑色）- 左后轮速度传感器搭铁5D-BU（深蓝色）- 左后轮速度传感器信号6 BN（棕色）- 点火电压7 - - 未用8L-GN/BK（浅绿色/黑色）- ABS警告灯信号9L-GN（浅绿色）-电子制动控制模块信号10D-WH（深白色）-右后轮速度传感器搭铁11 GN（绿色）- 牵引力控制系统启动指示灯信号12 - - 未用连接器部件信息2路（黑色）引脚导线颜色电路号功能C112C2011 PU （紫色）右前轮速度传感器信号 2YE （黄色）右前轮速度传感器搭铁连接器部件信息2路（黑色）引脚 导线颜色 电路号功能1 BK （黑色） - 喇叭搭铁 2D-GN （深绿色）-喇叭信号连接器部件信息 76路（黑色）引脚 导线颜色 电路号功能1 BN （棕色） - 刮水器开关点火电压2 BK （黑色） - 搭铁3 PK (粉红色） - 保险丝盒－发动机罩下4 BK （黑色） - 搭铁5PK (粉红色）-危险警告灯开关点火电压6PK(粉红色）- 进气马达点火电压7PK(粉红色）-空调控制开关点火电压8PK(粉红色）-速度传感动力转向点火电压9BK（黑色）-搭铁10-11 - - 未用12OG（橙色）-点火电压13BN（棕色）- 全自动温度控制器，模式马达点火电压14 - - -15YE（黄色）- 前雾灯指示器信号16 - - 未用17PK(粉红色）-传感和诊断模块点火电压18OG（橙色）-制动开关点火电压19 - - 未用20PK(粉红色）-点火电压21PK(粉红色）-日间行车灯模块点火电压22-23 - - 未用24BN（棕色）-保险丝盒－发动机罩下25BN（棕色）-天窗，后视镜点火电压26YE（黄色）- 前雾灯继电器参考电压27BN（棕色）-刮水器开关点火电压28-29 - - 未用30BN(棕色）-点火电压31PK(粉红色）-仪表组点火电压32PK(粉红色）-仪表组点火电压33OG（橙色）- 变速器控制模块蓄电池主电压34OG（橙色）- 危险警告灯开关蓄电池主电压35BN（棕色）-空调控制开关/鼓风机继电器36OG（橙色）- 防盗控制蓄电池主电压37OG（橙色）- 数据链接插头蓄电池主电压38YE（黄色）-前雾灯指示器39YE（黄色）-附加电源插座点火电压40BN（棕色）- 刮水器马达点火电压41OG（橙色）-蓄电池主电压42OG（橙色）-蓄电池主电压43 - - -44PK(粉红色）-雨水传感器装置点火电压45BK（黑色）-搭铁46BK（黑色）- 搭铁47OG（橙色）-仪表板保险丝盒蓄电池主电压48-49 - - 未用50L-BU（浅蓝色）-制动开关电压51YE（黄色）- 时钟点火电压52 - - 未用53YE（黄色）-点烟器点火电压54PK(粉红色）-阻断器点火电压55 - - 未用56BK（黑色）- 搭铁57BK（黑色）-搭铁58BK（黑色）-搭铁C201（新凯越）（黑色）搭铁－Sirius D4 60 - - 未用61 L-BU （浅蓝色） - 停车灯开关信号 62 - - -63 YE （黄色） - 音响点火电压 64 BN （棕色） - 附件电压 65 OG （橙色） - 蓄电池主电压 66 PK (粉红色） - 驻车空档位置点火电压 67 PK (粉红色）- 倒车灯点火电压 68-69 - - 未用 70 BK （黑色） - 搭铁 71 - - 未用72 OG （橙色） - 后雾灯继电器蓄电池主电压73 OG （橙色） - 空调控制开关/全自动温度控制蓄电池主电压 74 OG （橙色） - 音响蓄电池主电压 75 OG （橙色） - 阻断器蓄电池主电压 76 L-BU （浅蓝色）-停车灯信号连接器部件信息76路（黑色）引脚导线颜色电路号功能A1PK(粉红色）-保险丝盒－发动机罩下A2BN（棕色）-全自动温度控制器，模式马达点火电压A3 - - -A4YE（黄色）-前雾灯指示器信号A5YE（黄色）-前雾灯继电器参考电压A6YE（黄色）- 前雾灯指示器A9BN/WH(棕色/白色）-空调控制面板点火电压A11PK(粉红色）-驻车空档位置点火电压B1RD（红色）-点火电压B2BN（棕色）-空调控制开关/鼓风机继电器B3BN（棕色）- 保险丝盒－发动机罩下B4BN（棕色）-天窗，后视镜点火电压B5OG（橙色）-点火电压PKC4PK(粉红色）- 雨水传感器装置点火电压C6OG（橙色）-制动开关点火电压C8PK(粉红色）-点火电压C10PK(粉红色）-仪表组点火电压D1PK(粉红色）-危险警告灯开关点火电压D2PK(粉红色）-阻断器点火电压D4BN（棕色）-电子制动控制模块点火电压D5PK(粉红色）- 传感和诊断模块点火电压D6PK(粉红色）- 仪表组点火电压E3BN(棕色）- 点火电压F1RD（红色）-仪表板保险丝盒蓄电池主电压F2BN（棕色）-刮水器开关点火电压F3BN（棕色）-刮水器开关点火电压G1OG（橙色）- 后雾灯继电器蓄电池主电压G2OG（橙色）-危险警告灯开关蓄电池主电压G3OG（橙色）-空调控制开关/全自动温度控制蓄电池主电压G4OG（橙色）- 数据链接插头蓄电池主电压G5OG（橙色）-音响蓄电池主电压G6BN（棕色）-刮水器马达点火电压H3BK（黑色）- 搭铁H5BK（黑色）-搭铁H6BK（黑色）-搭铁C202（黑色）H8 BK （黑色） - 搭铁 H9 BK （黑色） - 搭铁 H10 BK （黑色） - 搭铁 J1 BN （棕色） - 附件电压J2 YE （黄色） - 附加电源插座点火电压 J3 YE （黄色） - 点烟器点火电压J4 OG （橙色） - 变速器控制模块蓄电池主电压 J5 OG （橙色） - 防盗控制蓄电池主电压 J6 OG （橙色） - 阻断器蓄电池主电压 J7 BK （黑色） - 搭铁 K1 YE （黄色） - 音响点火电压 K7 L-BU （浅蓝色） - 制动开关电压 K9 L-BU （浅蓝色） - 停车灯开关信号 K10 L-BU （浅蓝色） - 停车灯信号 K11BK （黑色）-搭铁连接器部件信息89路(白色)引脚导线颜色电路号功能1WH（白色）- -2WH（白色）-后除雾继电器信号3 WH/BK（白色/黑色）- 副驾驶员安全带开关信号4GY（灰色）-天线信号5D-GN（深绿色）- 空调压缩机继电器点火电压6BN（棕色）-折叠后视镜装置点火电压7WH（白色）-安全带开关信号8YE（黄色）- 刮水器间歇信号9D-GN（深绿色）-温度表信号10RD（红色）-后雾灯信号11L-BU（浅蓝色）- 停车灯信号12L-GN（浅绿色）-防盗控制装置信号13BN（棕色）-充电警告灯信号14YE（黄色）- 前雾灯信号15PU（紫色）-左前侧车门接触开关16WH（白色）-牵引力控制系统警告灯信号17L-BU（浅蓝色）- 左转向信号18 - - 未用19 - - 电子制动控制模块/数据链接插头信号20L-BU（浅蓝色）-右转向信号21PU（紫色）-阻断器信号22L-GN（浅绿色）- ABS警告灯23L-BU（浅蓝色）-刮水器间歇信号24-28 - - 未用29 （深蓝色）- SBR传感器信号（+）30WH（白色）- 车门未关警告灯信号31WH（白色）-照明电压32 BN/BK（棕色/黑色）- 机油压力警告灯信号33 D-GN/WH（深绿色/白色）- 全自动温度控制/空调控制开关信号34L-GN（浅绿色）-远光信号35BK（黑色）- 喇叭信号36-37 - - 未用38YE（黄色）-数据显示信号39 BN/WH（棕色/白色）- 照明电压40 OG/BK（橙色/黑色）- 制动开关蓄电池主电压41PU（紫色）-驻车制动警告灯信号42PK(粉红色）-乘客室照明灯点火电压43RD（红色）- 洗涤器开关信号44PU（紫色）-近光灯电源45OG（橙色）-仪表组蓄电池主电压46 BN/BK（棕色/黑色）- 后视镜控制开关点火电压47 RD/BU（红色/蓝色）- 刮水器马达点火电压48PK(粉红色）-雨水传感器装置点火电压49L-GN（浅绿色）-防盗控制装置50 - - 未用51 BN/WH（棕色/白色）- 故障指示灯信号52RD（红色）- 点火开关蓄电池主电压53YE（黄色）-起动机马达电压54OG（橙色）- 超车闪光信号灯信号55RD（红色）- 鼓风机继电器蓄电池主电压56 RD/BU（红色/蓝色）- 蓄电池主电压57 （浅蓝色）- 前照灯蓄电池主电压58PK(粉红色）-发电机点火电压59RD（红色）-点火开关蓄电池主电压60 L-GN/BK（浅绿色/黑色）- 5 伏参考电压61YE（黄色）-搭铁62BN（棕色）- 电子制动控制模块点火电压63 D-GN/WH（深绿色/白色）- 车速传感器信号64D-GN（深绿色）-后洗涤器开关信号65D-GN（深绿色）-刮水器低压信号66GY（灰色）-发动机控制模块信号67PU（紫色）-刮水器高压信号68PU（紫色）-左前扬声器信号69YE（黄色）- 变速器控制模块CAN低压信号70 - - 未用71L-BU（浅蓝色）-扬声器搭铁72PU（紫色）-变速器控制模块CAN高压信号73PU（紫色）- SBR传感器信号（-）74L-GN（浅绿色）-右前扬声器信号75 - - 未用76RD（红色）- 照明电压77GY（灰色）-左前扬声器搭铁78 GY/BK（灰色/黑色）- 前照灯继电器参考电压79 - - 未用80YE（黄色）-左后扬声器搭铁81PU（紫色）- 燃油警告灯信号82 - - 未用C204－带有雨水传感器83 BN （棕色） -左后扬声器信号 84 PK/BK （粉红色/黑色）- 行李箱开关信号 85 WH （白色） - 燃油液面信号 86 BU （蓝色） - 右后扬声器信号87 L-BU （浅蓝色） - 速度传感动力转向低压信号 88 PU （紫色） - 速度传感动力转向高压信号 89GN （绿色）-右前扬声器搭铁连接器部件信息14路引脚 导线颜色 电路号功能1 L-GN （浅绿色） - 刮水器马达信号2 D-GN （深绿色） - 刮水器马达信号3 D-BU （深蓝色） - 刮水器马达信号 4-5 -- 未用6 PU （紫色） - 车门接触开关信号7 PK （粉红色） - 乘客室中央照明灯点火电压8 YE （黄色） - 刮水器传感开关信号9 RD （红色） - 洗涤器开关信号 10 PK （粉红色） - 雨水传感器装置点火电压 11 -- 未用12 OG （橙色） - 阅读灯蓄电池主电压 13 BN （棕色）- 天窗点火电压C204－未带雨水传感器C206连接器部件信息11路(白色)引脚导线颜色电路号功能1GY（灰色）-天线信号2PU（紫色）- 车门接触开关信号3PK(粉红色）-乘客室中央照明灯点火电压4 - - 未用5OG（橙色）-阅读灯蓄电池主电压6BN（棕色）-天窗点火电压7 - - 未用8PK/BK（粉红色/黑色）- 尾门接触开关信号9-10 - - 未用11RD（红色）-蓄电池主电压连接器部件信息22路(白色)引脚导线颜色电路号功能C2072 L-GN/BK（浅绿色/黑色）- 驻车空档位置开关L4信号3 D-GN/WH（深绿色/白色）- 变速器控制模块信号4YE（黄色）- 变速器控制模块CAN低压信号5YE（黄色）-保持模式信号6 L-GN/RD（浅绿色/红色）- 驻车空档位置开关L3信号7 BK/WH（黑色/白色）- 搭铁8 OG/BK（橙色/黑色）- 驻车空档位置开关信号9L-BU（浅蓝色）-制动开关信号10 - - 未用11 L-GN/RD（浅绿色/红色）- 驻车空档位置开关L2信号12PK(粉红色）-变速器控制模块点火信号13-15 - - 未用16 RD/BU（红色/蓝色）- 驻车空档位置开关L1信号17L-GN（浅绿色）- 倒车灯信号18OG（橙色）-蓄电池主电压19PU（紫色）-数据链接插头信号20PK(粉红色）-驻车空档位置点火电压21 - - 未用22PU（紫色）- 变速器控制模块CAN高压信号连接器部件信息6路(白色)引脚导线颜色电路号功能1YE（黄色）-传感和诊断模块点火电压C208C2092 BK/WH （黑色/白色）- 安全带警告信号 3 BN （棕色） - 气囊警告灯4 L-BU （浅蓝色）- 传感和诊断模块串行数据 5-6--未用连接器部件信息15路(白色)引脚 导线颜色 电路号功能1 YE （黄色）- 搭铁2 D-GN/WH （深绿色/白色）- 全自动温度控制信号 3 D-GN （深绿色） - 搭铁 4 BN/WH （棕色/白色） - 照明电压 5 D-GN/WH （深绿色/白色）- 车速传感器信号 6 BN （棕色） - 进气马达点火电压 7 -- 未用8 OG （橙色） - 全自动温度控制蓄电池主电压 9 L-GN/BK （浅绿色/黑色） - 5伏参考电压 10 -- 未用11 WH （白色） - 除雾继电器信号 12 YE （黄色） - 鼓风机马达信号 13 - - 未用14 D-GN （深绿色）- 刮水器开关信号 15 --未用C210连接器部件信息20路（黑色）引脚 导线颜色 电路号功能 1 OG （橙色） - 蓄电池主电压 2 PU/WH （紫色/白色） - 进气马达信号 3 - - 未用 4 D-GN/BK （深绿色/黑色） - 进气马达信号 5 L-GN/BK （浅绿色/黑色） - 5伏电压参考 6 BU/BK （蓝色/黑色） - 最高转速继电器信号 7 D-GN （深绿色）- 刮水器开关信号 8 D-GN/WH （深绿色/白色）- 车速传感器信号 9 D-BU （深蓝色） - 电动区段参考电压 10 WH （白色） - 除雾继电器信号 11 BN （棕色） - 全自动温度控制点火开关 12 BN/WH （棕色/白色） - 照明电压 13 D-GN （深绿色）- 搭铁14 D-GN/WH （深绿色/白色）- 全自动温度控制信号 15-18 -- 未用 19 BK （黑色） - 搭铁 20GY/BK （灰色/黑色）-电动区段开关C220（仅新凯越）连接器部件信息6路(白色)引脚导线颜色电路号功能1YE（黄色）- 附件电压2BK（黑色）-搭铁3 D-GN/WH（深绿色/白色）- 保持模式开关信号4BK（黑色）-搭铁5 BN/WH（棕色/白色）- 照明电压6D-GN（深绿色）-搭铁连接器部件信息引脚导线颜色电路号功能1D-GN（深绿色）906 点火开关继电器电压2D-BU（深蓝色）925保护电路继电器电压3 OG/WH（橙色/白色）908 驻车/空档开关继电器电压4BK（黑色）937启动器继电器电压5BN（棕色）1508 点火继电器电压6OG（橙色）960点火继电器电压C301C3027 - - 未使用 8 RD （红色） 1000 中央扬声器(+) 9 - - 未使用10 BK （黑色） 930 音响功放电源电压 11 GY/WH （灰色/白色） 931 车速信号 12 - - 未使用13 D-GN （深绿色） 933 音响功放启动信号 14OG （橙色）1001中央扬声器(-)连接器部件信息8路(白色)引脚 导线颜色 电路号功能1 RD/YE （红色/黄色） - 驾驶员侧气囊传感器（高）2 PK/WH （粉红色/白色） - 乘客侧气囊传感器（高）3 -- 未用4 BK/WH （黑色/白色） - 驾驶员侧气囊传感器（低）5 BN/WH （棕色/白色）- 乘客侧气囊传感器（低） 6-8--未用C303连接器部件信息 4路（黑色）引脚导线颜色 电路号功能1 GY （灰色） - 右后轮速度传感器信号2 WH （白色） - 右后轮速度传感器搭铁3 GY （灰色） - 左后轮速度传感器信号 4WH （白色）-左后轮速度传感器搭铁连接器部件信息16路（黑色）引脚 导线颜色 电路号功能1 - - 未用2 YE （黄色） - 报警器信号3 PK/BK （粉红/黑色） - 发动机罩接触开关信号4 YE/BU （黄色/蓝色）- 搭铁 5 - - 未用 6 L-BU （浅蓝色） - 右转向信号灯 7 L-BU （浅蓝色） - 左前侧转向信号灯 8 L-GN/BK （浅绿色/黑色）- 5伏电压参考9 L-GN （浅绿色） - 速度传感动力转向高压信号 10 BU （蓝色） - 冷却风扇控制继电器信号 11 D-GN （深绿色） - 高位停车灯信号 12 RD （红色） - 前洗涤器泵信号13BN/BK （棕色/黑色）-速度传感动力转向低压信号C35114-15 - - 未用16 GY （灰色）-发动机控制模块信号连接器部件信息33路(灰色)引脚 导线颜色 电路号功能1 PU （紫色） - 左前扬声器信号2 GY （灰色） - 左前扬声器搭铁3 WH （白色） - 门锁开关开锁信号4 WH （白色） - 左前中心锁紧开关开锁信号5 PU （紫色） - 右前电动车窗开关下降信号6 L-BU （浅蓝色） - 右前电动车窗开关上升信号7 GY/BK （灰色/黑色） - 电动后视镜搭铁8 PU/WH （紫色/白色） - 右电动后视镜上升/下降信号 9 RD/WH （红色/白色） - 右电动后视镜向左/向右信号 10 RD/WH （红色/白色） - 电动车窗开关蓄电池主电压 11 L-GN/WH （浅绿色/白色） - 门锁开关上锁信号 12 D-BU （深蓝色） - 右前电动车窗锁止信号 13 L-BU （浅蓝色） - 左前中心锁紧开关上锁信号 14 PU/RD （紫色/红色） - 左后电动车窗下降信号 15 D-GN （深绿色） - 左后电动车窗上升信号 16BN （棕色）-行李箱开启开关信号(NB/HB) 未用(SW)C36117 OG （橙色） -蓄电池主电压(NB/HB) 未用(SW)18 BN/BK （棕色/黑色） - 后视镜控制开关点火电压 19 BK （黑色） - 搭铁 20 BK （黑色） - 搭铁21 OG （橙色） - 电动车窗开关蓄电池主电压 22 - - 未用23 PU/WH （紫色/白色） - 右后电动车窗下降信号 24 L-GN （浅绿色） - 右后电动车窗上升信号 25 L-GN/BK （浅绿色/黑色） - 左折叠后视镜马达搭铁 26 BN/WH （棕色/白色） - 左折叠后视镜马达信号 27 OG （橙色） - 左车外后视镜信号 28 GY/BK （灰色/黑色） - 左前车门执行器锁紧信号 29 BU （蓝色） - 左防盗门锁紧开关 30 PU/WH （紫色/白色）- 左前车门执行器解锁信号 31 -- 未用32 YE/GN （黄色/绿色） - 防盗数据显示信号 33 RD/WH （红色/白色）-折叠后视镜开关信号连接器部件信息33路(灰色)引脚 导线颜色 电路号功能1 PU （紫色） - 右前扬声器信号 2GY （灰色）-右前扬声器搭铁C3713-4 --未用5 PU （紫色） - 右前电动车窗开关下降信号6 L-BU （浅蓝色） - 右前电动车窗开关上升信号7 GY/BK （灰色/黑色） - 电动后视镜搭铁8 PU/WH （紫色/白色） - 右电动后视镜上升/下降信号 9 RD/WH （红色/白色） - 右电动后视镜向左/向右信号 10 -- 未用 11 BK （黑色） - 搭铁12 BK （黑色） - 右前电动车窗锁止信号 13-24 - - 未用25 L-GN/BK （浅绿色/黑色） - 右折叠后视镜马达搭铁 26 BN/WH （棕色/白色） - 右折叠后视镜马达信号 27 OG （橙色） - 右车外后视镜除雾器信号 28 GY （灰色） - 右前门执行器锁紧信号 29 PU （紫色） - 右防盗门锁开关 30 PU/WH （紫色/白色）- 右前门执行器解锁信号 31-33--未用连接器部件信息 11路(白色)引脚 导线颜色 电路号功能1 YE （黄色） - 左后扬声器搭铁 2-3 - - 未用4BN （棕色） -左后扬声器信号D-GNC381C401(NB)5 （深绿色） - 左后电动车窗马达上升信号 6 D-BU （深蓝色） - 左后电动车窗马达锁止信号 7 PU （紫色） - 左后电动车窗马达下降信号 8 GY （灰色） - 左后车门锁执行器锁紧信号 9-10 - - 未用11PU （紫色）-左后车门锁执行器解锁信号连接器部件信息11路(白色)引脚 导线颜色 电路号功能1 L-BU （浅蓝色） - 左后扬声器搭铁 2-3 -- 未用4 BU/WH （蓝色/白色）- 右后扬声器信号 5 D-GN （深绿色） - 电动车窗马达上升信号 6 D-BU （深蓝色） - 电动车窗马达锁止信号 7 PU （紫色） - 电动车窗马达下降信号 8 GY （灰色） - 右后车门锁执行器锁紧信号 9-10 - - 未用11PU （紫色）-右后车门锁执行器解锁信号C402(NB)连接器部件信息8路(白色)引脚导线颜色电路号功能1D-BU（深蓝色）- 右后转向信号灯2 BN/WH（棕色/白色）- 右后驻车灯信号3YE（黄色）- 停车灯信号4PU（紫色）-左后驻车灯信号5L-BU（浅蓝色）-左后转向信号灯6 L-BU/PU（浅蓝色/紫色）- 升蒸发排放碳罐通风控制7L-GN（浅绿色）- 倒车灯信号8 PK/BK（粉红/黑色）- 升点火电压连接器部件信息6路(白色)引脚导线颜色电路号功能1-2 - - 未用3BK（黑色）-搭铁4PU（紫色）- 牌照灯照明电压5BN（棕色）-行李箱开启开关信号6 PK/BK（粉红/黑色）- 行李箱照明灯信号C405牌照灯线束与车身线束C501连接器部件信息 4路黑色12047786连接器部件信息 4路黑色12047785引脚 导线颜色 电路号 功能引脚 导线颜色 电路号 功能ARD （红色） -后视摄像头电源ARD （红色） -后视摄像头电源B BK （黑色） - 后视摄像头接地 B BK （黑色） - 后视摄像头接地 CWH （白色） -后视摄像头影像信号（-） C BK/WH （黑色/白色）-后视摄像头影像信号（-）DYE （黄色）-后视摄像头影像信号（+）D D-GN（深绿色）-后视摄像头影像信号（+）连接器部件信息 6路针 导线颜色 电路编号功能1 BK （黑色）- 搭铁 2 - - 未用3YE （黄色）-左倒车雷达信号4PU（紫色）- 右倒车雷达信号5L-GN（浅绿色）-右中倒车雷达信号6OG（橙色）- 左中倒车雷达信号。
车身线路系统8-593 8.19线路系统8.19.1诊断信息和程序8.19.1.1电气符号导线颜色表导线颜色图示上的缩写深绿色D-GN（深绿色）浅绿色L-GN（浅绿色）深蓝色D-BU（深蓝色）棕色BN（棕色）橙色OG（橙色）黄色YE（黄色）灰色GY（灰色）浅蓝色L-BU（浅蓝色）红色RD（红色）黑色BK（黑色）粉红色PK（粉红色）白色WH（白色）紫色PU（紫色）带色标的导线导线颜色图示上的缩写带白色色标的红色导线RD/WH（红色/白色）带黑色色标的红色导线RD/BK（红色/黑色）带白色色标的棕色导线BN/WH（棕色/白色）带白色色标的黑色导线BK/WH（黑色/白色）带黄色色标的黑色导线BK/YE（黑色/黄色）带黑色色标的绿色导线D-GN/BK（深绿色/黑色）带白色色标的绿色导线D-GN/WH（深绿色/白色）带黑色色标的浅绿色导线L-GN/BK（浅绿色/黑色）带黄色色标的红色导线RD/YE（红色/黄色）带蓝色色标的红色导线RD/D-BU（红色/深蓝）带棕色色标的黑色导线BK/BN（黑色/棕色）8-594线路系统车身电气符号旧符号新符号说明附加充气式保护装置（SIR）或附加保护系统（SRS）图标本图标用于提醒技术人员，该系统含有附加充气式保护装置（SIR）/附加保护系统（SRS）部件，在维修前需要特别注意。
106630106630电压指示器框示意图上的这些框格用于指示何时保险丝上有电压。
106635800768局部部件当部件采用虚线框表示时，部件或导线均未完全表示。
106637106637完整部件当部件采用实线框表示时，部件或导线均完全表示。
106641106641车身线路系统8-595电气符号（续）旧符号新符号说明保险丝106643800769部件上连接的连接器106645800771带引线的连接器106646800772带螺栓或螺钉连接孔的端子1066471066478-596线路系统车身电气符号（续）旧符号新符号说明直列式线束连接器106648800773接头106649106649底盘搭铁106651800775壳体搭铁106652800776车身线路系统8-597电气符号（续）旧符号新符号说明单丝灯泡106653800777发光二极管106655800779蓄电池106657106657电阻器1066588007818-598线路系统车身电气符号（续）旧符号新符号说明可变电阻器106659800782位置传感器106661800783二级管106664106664加热芯106666800786车身线路系统8-599电气符号（续）旧符号新符号说明马达106667800787电磁阀106668800788线圈106669800789天线1066708008158-600线路系统车身电气符号（续）旧符号新符号说明屏蔽106671106671开关106672800790单极单掷继电器－常断106673800791单极单掷继电器－常闭106674800792车身线路系统8-6198.19.2.2配电示意图（发动机罩下保险丝盒－电池正极）1360796主蓄电池E F 1保险丝30A8-620线路系统车身8.19.2.3配电示意图（发动机罩下保险丝盒－电池正极）-1.6升(L91)(BOSCH)1360796E主蓄电池E F 1保险丝30A8.19.2.4配电示意图（发动机罩下保险丝盒－空调压缩机继电器，除雾继电器，燃油泵继电器，点火继电器和冷却风扇继电器）7976318.19.2.5配电示意图（发动机罩下保险丝盒－主继电器，点火继电器）897631 4DSURIS8.19.2.6配电示意图（发动机罩下保险丝盒－主继电器，点火继电器）-1.6升(L91)(BOSCH)E8976318.19.2.7配电示意图（发动机罩下保险丝盒－仪表板保险丝盒，鼓风机继电器，点火开关，电子制动控制模块，喇叭继电器）9976318.19.2.8配电示意图（发动机罩下保险丝盒－防盗指示灯，仪表组，阅读灯，车内照明灯，中央门锁，制动开关）C86318.19.2.9配电示意图（发动机罩下保险丝盒－前雾灯继电器，电动车窗继电器）186318.19.2.10配电示意图（发动机罩下保险丝盒－前照灯继电器，照明继电器）B286318.19.2.11配电示意图（发动机罩下保险丝盒－牌照灯，蜂鸣器铃，前照灯，尾灯，前照灯开关，仪表组）B4863158.19.2.12配电示意图（发动机罩下保险丝盒－雾灯开关，音响，烟灰盒灯，保持模式开关，时钟、PRNDL照明，危险警告灯开关，通用暖风、换气和空调系统控制，日间行车灯模块）B3863198.19.2.13配电示意图（发动机罩下保险丝盒－空调压缩机继电器，除雾继电器）8.19.2.14配电示意图（发动机罩下保险丝盒－点火继电器(MR-140)）D786318.19.2.15配电示意图(发动机罩下保险丝盒－点火继电器(MR-140))-1.6升(L91)(BOSCH)1360807D EC 1035C 10851846P K /B K 0.751846P K /B K 0.75C 1017868686868.19.2.16配电示意图（发动机罩下保险丝盒－冷却风扇继电器）186318.19.2.17配电示意图（发动机罩下保险丝盒－燃油泵继电器）1360811E26(1.6L B O S C H )8.19.2.18配电示意图（发动机罩下保险丝盒－燃油泵继电器）（欧IV排放标准）8.19.2.19配电示意图（发动机罩下保险丝盒－发动机控制模块线路）C ,၍ୟဣཥዐڦದۉ๖ᅪF D N F G 22ԍ၃ີ21Bԍ၃ີ࢈.݀ۯऐቸူৈT j s j v t !E 5ৈN S .251ৈN S .251ৈI W .35112!!!!ৈ1.6L B O S C H݀ۯऐ੦ఇ(E C M )1360812E8.19.2.20配电示意图（发动机罩下保险丝盒－发动机控制模块线路）（欧IV排放标准）8.19.2.21配电示意图（仪表板保险丝盒－点火开关，音响，阻断器，数据链接插头，时钟，全自动温度控制，空调控制开关，危险警告灯开关，防盗控制装置，变速器控制模块，后雾灯继电器）3186318.19.2.22配电示意图（仪表板保险丝盒－仪表组，日间行车灯，蜂鸣器，制动开关，速度传感动力转向，空调控制开关，传感和诊断模块，驻车/空档位置，倒车灯开关）4186318.19.2.23配电示意图（仪表板保险丝盒－仪表组，日间行车灯，蜂鸣器，制动开关，速度传感动力转向，空调控制开关，传感和诊断模块，驻车/空档位置，倒车灯开关）-1.6升(L91)(BOSCH)1360814E8.19.2.24配电示意图（仪表板保险丝盒－燃油供给接头，电子制动控制模块，阻断器，防盗开关，刮水器马达/开关，危险警告灯，变速器控制模块，驻车/空档位置开关）C51863168.19.2.25配电示意图（仪表板保险丝盒－空调控制开关，鼓风机，模式马达，全自动温度控制，发动机罩下保险丝盒，进气马达，天窗开关模块，折叠后视镜，电动后视镜开关）7186318.19.2.26配电示意图（仪表板保险丝盒－时钟，音响，附加电源插座，点烟器）B81863128.19.2.27线束布线图(前线束布线)图标(1)C109(2)左前照灯(3)主冷却风扇(4)辅助冷却风扇(5)右前照灯、右转向信号灯(6)右雾灯(7)侧转向信号灯(8)喇叭(9)冷却风扇电阻(10)G101(11)C1041291805B5678910118.19.2.28线束布线图(后线束布线)图标(1)行李箱锁开关(2)防盗器锁固开关(3)牌照灯12918178.19.2.29线束布线图(后掀门线束布线)图标(1)除雾（正极）(2)右后组合灯(3)后掀门执行器(4)后厢灯开关(5)牌照灯(6)后雨刷马达(7)C406(8)左后组合灯(9)除雾（负极）(10)C405(11)C404(12)C403(13)C402(14)高位刹车灯8.19.2.30线束布线图(地板线束布线)图标(1)行李箱照明灯(2)中间高位停车灯(3)车门接触开关(4)G302(5)C351(6)前车门接触开关(7)侧气囊(8)侧气囊传感器(9)C301(10)驻车制动开关(11)燃油泵(12)C302(13)C351(14)侧气囊传感器(15)前车门接触开关(16)C371(17)后车门接触开关(18)C207(19)侧气囊(20)G30112918338.19.2.31线束布线图(仪表线束布线)图标(1)前照灯高度调节开关(2)仪表组(3)S202(4)C207(5)危险警告灯开关(6)时钟(7)车外后视镜(8)C208(9)S204(10)G204(11)附加电源插座(12)C210(13)PRNDL照明(14)BTSI电磁阀(15)保持开关(16)点烟器和烟灰盒(17)空调控制开关(18)收音机(19)S203(20)C202(21)变光器控制单元12918418.19.2.32线束布线图(车门线束布线)图标(1)数据显示(2)C351(3)高频扬声器(4)车门扬声器(5)行李箱开启开关(6)门锁开关(7)电动车窗开关(8)门锁执行器(9)中心锁紧和防盗(10)后门锁执行器(11)高频扬声器(12)C371/C381(13)后门扬声器(14)后门电动车窗马达(15)后门电动车窗开关12918428.19.3部件定位图8.19.3.1主要电器部件列表名称位置定位视图连接器端视图空调压力传感器在空调吸管中 1.6升发动机控制中发动机控制部件视图1.8升发动机控制中发动机控制部件视图1.6升发动机控制中发动机控制连接器端视图1.8升发动机控制中发动机控制连接器端视图混气风门马达在仪表板储物箱的后面，在HVAC模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”环境传感器在保险杠蒙皮后，在冷凝器前-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”防盗器锁固开关车门锁芯的一部分-ABS中ABS连接器端视图烟灰盒照明灯在仪表板中心下面，烟灰盒上-仪表板、计量仪表和控制台中的仪表板、计量仪表和控制台连接器端视图鼓风机马达在仪表板厢的后面，在HVAC模块上-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”鼓风机马达电阻器在仪表板厢的后面，在HVAC模块上-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”制动液开关在制动器总泵中-“ABS”中“ABS连接器端视图”制动开关在制动踏板上-“ABS”中“ABS连接器端视图”制动器变速器换档互锁(BTSI)电磁阀在地板控制台的换档杆部分-“换档锁死控制”中“自动变速器换档锁死控制连接器端视图”凸轮轴位置（CMP）传感器在正时皮带罩后，在凸轮轴齿轮中间1.6升发动机机械中分解视图或1.8升发动机机械中分解视图“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”中央高位停车灯(CHMSL)左后行李架中心-“照明系统”中“照明系统连接器端视图”中央门锁单元位于地板控制台后部-“车门”中“电动车门系统连接器端视图”中心锁紧和防盗开关门锁的一部分-“车门”中“电动车门系统连接器端视图”蜂鸣器模块在驾驶员膝垫下面，靠近仪表板中心-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”点烟器在仪表板中心下面，烟灰盒旁边-“电源插座”中“电源插座连接器端视图”时钟在仪表板中心，收音机上面-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”冷却风扇在发动机室内部，在散热器后面“发动机冷却系统”中的“冷却系统部件视图”“发动机冷却系统”中“冷却系统连接器端视图”曲轴箱位置（CKP）传感器（1.6升）发动机罩右下侧，靠近变速器“1.6升发动机机械系统”中的“分解视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”曲轴箱位置（CKP）传感器（1.8升）发动机罩右下侧，靠近发动机前部“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”巡航控制模块在驾驶员膝垫下，靠近转向柱-“在巡航控制”中“巡航控制连接器端视图”数据链接插头(DLC)在驾驶员膝垫下-“数据链接通信”中“数据链接通信连接器端视图”日间行车灯(DRL)模块在驾驶员膝垫下，靠近仪表板中心-“照明系统”中“照明系统连接器端视图”变光器控制开关驾驶员仪表板侧，出风口下-“照明系统”中“照明系统连接器端视图”车门执行器门锁的一部分-“车门”中“电动车门系统连接器端视图”门锁开关位于前门板中心-“车门”中“电动车门系统连接器端视图”驾驶员气囊在方向盘中心“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”电子制动控制模块(EBCM)在发动机室左侧，靠近发动机保险丝盒-“ABS”中“ABS连接器端视图”电子点火(EI)系统线圈（1.6升）安装在后气缸盖上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”电子点火(EI)系统线圈（1.8升）在后气缸盖上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”发动机控制模块（ECM）（1.6升）发动机室左边，靠近保险丝盒“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”发动机控制模块（ECM）（1.8升）发动机室后部中间，在前罩板上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”发动机冷却液温度（ECT）传感器（1.6升）位于气缸体右侧，靠近进气端口1“1.6升发动机机械系统”中的“分解视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”发动机冷却液温度(ECT)传感器（1.8升）在右后气缸盖上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图蒸发排放碳罐吹洗电磁阀（1.8升）在左后气缸盖上“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”排气再循环（EGR）阀（1.6升）安装在后气缸盖上，靠近点火线圈“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”排气再循环（EGR）阀（1.8升）安装在后气缸盖上，靠近点火线圈“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”附加电源插座在地板控制台前面，在前烟灰盒下面-“电源插座”中“电源插座连接器端视图”折叠后视镜装置在仪表板舱下，靠近铰链柱螺栓-“车门”中“电动车门系统连接器端视图”前雾灯安装在前保险杠蒙皮上-“照明系统”中“照明系统连接器端视图”喷油器发动机左侧顶部“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”燃油泵在燃油箱中“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”发电机安装在发动机前侧右边-发动机电气控制中发动机电气连接器端视图玻璃天线位于后车窗-“静止车窗”中“静止车窗连接器端视图”危险警告灯开关位于仪表板中心，在各出风口中心之间“电路系统”中“线束布线视图”“照明系统”中“照明系统连接器端视图”前照灯车辆前部-“照明系统”中“照明系统连接器端视图”前照灯开关多功能操纵杆部分-“照明系统”中“照明系统连接器端视图”前照灯高度调节开关驾驶员仪表板侧，出风口下-“照明系统”中“照明系统连接器端视图”加热氧传感器1（HO2S1）位于排气歧管内“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”加热氧传感器2（HO2S2）位于排气管内“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”保持模式开关在地板控制台中-127476在“Aisin自动变速器”中连接器端视图8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图发动机罩接触开关在散热器上支架的左侧-“ABS”中“ABS连接器端视图”喇叭位于发动机室左侧内，冷却风扇左侧-“喇叭”中“喇叭连接器端视图”HVAC控制位于仪表板中心-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”或“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”怠速空气控制（IAC）阀安装在节气门体上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制部件连接器端视图”点火开关位于转向柱右侧-“发动机电气控制”中“发动机电气连接器端视图”内部温度传感器位于仪表板中心的后面-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”仪表组在仪表板内，驾驶员前面-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”进气温度（IAT）传感器（1.6升）安装在进气歧管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”进气温度(IAT)传感器（1.8升）安装在空气进气管上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”进气马达位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”钥匙未拔提醒开关位于转向柱内，点火开关部分-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”爆震传感器位于发动机罩左侧下部，靠近起动机“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”牌照灯位于后箱门中心“电路系统”中“线束布线视图”“照明系统”中“照明系统连接器端视图”灯开关多功能操纵杆部分-“照明系统”中“照明系统连接器端视图”主节气门进气执行器节气门体部分“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”进气歧管绝对压力（MAP）传感器（1.6升）位于发动机室后部，在前罩板上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图进气歧管绝对压力（MAP）传感器（1.8升）安装在进气歧管上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”阅读灯安装在车顶篷衬层上-“车顶”中“电动车顶系统连接器端视图”后视镜控制开关位于驾驶员座车门板上前角-“车门”中“电动车门系统连接器端视图”模式马达位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”氧气传感器（1.6升）安装在排气歧管管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”供油连接器位于发动机室内部左侧，靠近保险丝盒“电路系统”中“线束布线视图”“ABS”中“ABS连接器端视图”氧气(O2)传感器（1.8升）安装在排气歧管上“1.8升发动机控制系统”中“发动机控制系统部件视图”“1.8升发动机控制系统”中“发动机控制系统连接器端视图”驻车空档位置（PNP）开关位于变速器上125657在“Aisin自动变速器”中分解视图127476在“Aisin自动变速器”中连接器端视图驻车位置按钮在地板控制台的换档杆部分-“换档锁死控制”中“自动变速器换档锁死控制连接器端视图”乘客气囊在仪表板内，乘客座椅的前面“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”电动车窗单元外后视镜部分-“车门”中“电动车门系统连接器端视图”高功率晶体模组位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”电动后视镜马达在车门板内-“车门”中“电动车门系统连接器端视图”电动车窗开关位于前门板中心-“车门”中“电动车门系统连接器端视图”PRNDL照明位于地板控制台内，靠近地板换档器-“照明系统”中“照明系统连接器端视图”收音机位于仪表板中心内-“音响娱乐系统中”的“音响娱乐系统连接器端视图”雨水传感器前风窗玻璃中心顶部，在车内后视镜后面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”遥控门锁接收器（RCDLR）位于地板控制台后部-“防盗系统”中“防盗系统连接器端视图”倒车灯开关在手动变速器上“手动变速器D-16”中“手动变速器部件视图”“照明系统”中“照明系统连接器端视图”乘客室灯安装在车顶篷衬层上-“照明系统”中“照明系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图车内照明灯天窗开关安装在车顶篷衬层上-“照明系统”中“照明系统连接器端视图”安全带开关在驾驶员座椅安全带扣环-“安全带”中“安全带连接器端视图”传感和诊断模块（SDM）位于地板控制台后部“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧气囊在前侧座椅外部的膝垫上“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧气囊传感器在中间支柱上“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧转向信号灯安装在前翼子板上-“照明系统”中“照明系统连接器端视图”报警器在洗涤液储液罐上面，在左前轮的前面，在挡泥板后面-“ABS”中“ABS连接器端视图”前端扬声器安装在前车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”后扬声器安装在后车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”车速传感动力转向(SSPS)线圈在动力转向泵压力出口-可变作用力转向系统中转向控制系统连接器端视图车速传感动力转向(SSPS)模块在仪表板舱后面-“可变作用力转向系统”中“转向控制系统连接器端视图”数据显示在驾驶员座车门的门锁旋钮底部处-“ABS”中“ABS连接器端视图”方向盘传感器在转向柱的底部-“可变作用力转向系统”中“转向控制系统连接器端视图”天窗模块在天窗上-“车顶”中“电动车顶系统连接器端视图”阳光传感器位于仪表盘顶部中心，在前风窗玻璃底部-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”尾灯车辆的后部-“照明系统”中“照明系统连接器端视图”防盗控制模块位于转向柱内，点火开关处-“防盗系统”中“防盗系统连接器端视图”节气门位置（TP）传感器安装在节气门体上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”变速器控制模块在仪表板下面，靠近转向柱-127476在“Aisin自动变速器”中连接器端视图行李箱灯在后箱内部，行李架下面-“照明系统”中“照明系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图行李箱锁开关行李箱锁部分-“ABS”中“ABS连接器端视图”行李箱开启开关在驾驶员座的车门板上，扬声器上面-“ABS”中“ABS连接器端视图”前高频扬声器安装在前门板上-“音响娱乐系统中”的“音响娱乐系统连接器端视图”后高频扬声器安装在后车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”可变几何形状进气电磁阀(VGIS)安装在进气歧管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”车速传感器（VSS）－手动变速器在变速器的顶部“手动变速器D-16”中“手动变速器部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”洗涤器泵在洗涤液储液罐上面，在左前轮的前面，在挡泥板后面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”水传感器位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”车轮速度传感器车轮轮毂部分“ABS”中“ABS部件视图”“ABS”中“ABS连接器端视图”刮水器马达在前罩板上，在左侧进风口格栅下面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”刮水器开关位于转向柱的右侧-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图。
2006 上海通用别克君越电路图册二（可编辑）2006上海通用别克君越电路图册二6-878 发动机控制系统,3.0 升LZD 发动机动力总成控制模块ECM 接头J31 1 1 1 1 1 1 9 8 7 6 5 4 32 16 5 4 3 2 1 07 3 3 3 2 2 2 2 2 2 2 2 2 2 1 1 13 2 1 0 9 8 7 6 54 3 2 1 0 9 8 75 5 5 4 4 4 4 4 4 4 4 4 4 3 3 3 3 3 3 32 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 37 7 7 6 6 6 6 6 6 6 6 6 6 5 5 5 5 5 5 52 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 3 06W0604032 接头零件信息针脚导线颜色电路号码功能1 , , 未用2 , , 未用3 , , 未用4 , , 未用5 , , 未用6 , , 未用7 OG （橙色） 225 发电机L 端子检测输入8 , , 未用9 , , 未用10 , , 未用11 , , 未用12 TN/BK （棕黄色/ 黑色） 464 扭矩脉冲宽度调制输出13 , , 未用14 , , 未用15 , , 未用16 , , 未用17 OG/BK （橙色/ 黑色） 463 钮矩需求18 BN （棕色） 1174 机油油位传感器信号19 , , 未用20 , , 未用21 TN （棕黄色） 5514 空调压力传感器接地22 , , 未用23 OG/BK （橙色/ 黑色） 469 进气压力传感器接地24 , , 未用25 , , 未用26 , , 未用27 , , 未用28 , , 未用发动机发动机控制系统,3.0 升LZD 6-879动力总成控制模块ECM 接头J3（续）1 1 1 1 1 1 1 9 8 7 6 5 4 32 16 5 4 3 2 1 07 3 3 3 2 2 2 2 2 2 2 2 2 2 1 1 13 2 1 0 9 8 7 6 54 3 2 1 0 9 8 75 5 5 4 4 4 4 4 4 4 4 4 4 3 3 3 3 3 3 32 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 37 7 7 6 6 6 6 6 6 6 6 6 6 5 5 5 5 5 5 52 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 3 06W0604032 接头零件信息针脚导线颜色电路号码功能29 GY （灰色） 23 发电机F 端子检测输入30 , , 未用31 , , 未用32 , , 未用33 TN （棕黄色） 2501 CAN 总线低电平端子34 , , 未用35 TN （棕黄色） 2761 发动机冷却液传感器接地36 , , 未用37 GY （灰色） 2700 空调压力传感器+5V38 , , 未用39 GY （灰色） 2704 进气压力传感器+5V40 , , 未用41 , , 未用42 , , 未用43 , , 未用44 , , 未用45 , , 未用46 OG/BK （橙色/ 黑色） 1786 驻车/ 空档信号输入47 , , 未用48 D-GN/WH （深绿/ 白色） 428 蒸发碳罐清洗阀控制49 D-GN （深绿色） 335 冷却风扇#1 控制50 , , 未用51 , , 未用52 , , 未用53 TN/BK （棕黄色/ 黑色） 2500 CAN 总线高电平端子54 , , 未用55 YE （黄色） 410 发动机冷却液传感器+56 , , 未用57 OG/BK （橙色/ 黑色） 380 空调压力传感器信号6-880 发动机控制系统,3.0 升LZD发动机动力总成控制模块ECM 接头J31 1 1 1 1 1 1 9 8 7 6 5 4 32 17 3 3 3 2 2 2 2 2 2 2 2 2 2 1 1 13 2 1 0 9 8 7 6 54 3 2 1 0 9 8 75 5 5 4 4 4 4 4 4 4 4 4 4 3 3 3 3 3 3 32 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 37 7 7 6 6 6 6 6 6 6 6 6 6 5 5 5 5 5 5 52 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 3 06W0604032 接头零件信息针脚导线颜色电路号码功能58 , , 未用59 L-GN （浅绿色） 432 进气绝对压力传感器信号60 , , 未用61 , , 未用62 , , 未用63 , , 未用64 , , 未用65 , , 未用66 , , 未用67 , , 未用68 , , 未用69 , , 未用70 未用71 未用72 未用73 , , 未用发动机发动机控制系统,3.0 升LZD 6-881 空调离合器（续）加热氧气传感器HO2SBRLC A R A SL D B S 06W060403506W06040331216201712160482接头零件信息2-路F公制,组件150系列接头零件信息4-路F公制,组件150系列密（黑色）封式（黑色）电路针脚导线颜色电路功能针脚导线颜色号码功能号码TN/WH氧传感器回路B BK （黑1050B接地色）A （棕黄色/ 3111白色）PU/WH氧传感器信号刹车真空传感器B （紫色/ 白3110色）GY/WH氧传感器加热器C （灰色/ 白3113色）D 桃红色839 带保险丝的点火输出12 空调离合器306W060403415448870B 接头零件信息3- 路F 公制,组件150 系列RL（黑色）电路针脚导线颜色功能号码1 D-BU （深1809 刹车真空传感器信号蓝色）06W0604035L-GN/BKV5B 回路12162017 2 （浅绿/ 黑6258色）接头零件信息2-路F公制,组件150系列（黑色） 3 L-GN （浅6257 V5B 供电绿色）电路针脚导线颜色功能号码A D-GN （深59 空调离合器线圈绿色）6-882 发动机控制系统,3.0 升LZD 发动机发动机控制系统接头端视图电子节气门ETC 凸轮轴位置CMP 传感器F CE BD A06W06040361535529706W0604037接头零件信息6-路F公制,组件150系列（黑色）15326808电路接头零件信息3- 路F 公制组件150.2 系列拉针脚导线颜色功能式插座（黑色）号码A BN （棕582W ETC 马达关门（针脚导线颜色电路功能色） F 号码B YE （黄581W ETC 马达启动A D-BU （深6259 参考电压供电电路, 5 色） F 蓝色）伏C TN （棕黄2752 V5B 返回B TN （棕黄407 传感器回路色）色）D D-GN （深485 节气门位置传感器信号C BN/WH 633 凸轮轴位置传感器信号绿色）（棕色/ 白色）E GY （灰2701 V5B +5V 电压色）F PU （紫486 节气门位置传感器信号发电机色）2 9 R1 L1 S06W060403912186308 接头零件信息2-路F公制,组件150系列（黑色）电路针脚导线颜色功能号码1 OG （橙225 发电机L 相端子色）2 GY （灰23 发电机F 相端子色）发动机发动机控制系统,3.0 升LZD 6-883曲轴位置CKP 传感器喷油嘴1 06W0604037 06W0604045 15326808 1535226接头零件信息3-路F公制,组件150系列拉接头零件信息2- 路 F 公制, 组件150 系列密式插座（黑色）封式（黑色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码A L-GN （浅6270 曲轴箱位置传感器供电A 桃红色/BK 5291 点火1 电压绿色） ,5 伏（黑色）L-BU/BK 曲轴箱位置传感器回路B TN （棕黄1744 喷油嘴1 控制B （浅蓝色/ 6272 色）黑色）YE/BK 曲轴箱位置信号C （黄色/ 黑6271 喷油嘴2色）蒸发排放EVAP 碳罐冲洗电磁阀06W06040461535226接头零件信息2- 路 F 公制, 组件150 系列密06W0604040封式（黑色）电路12052643 针脚导线颜色功能号码接头零件信息2-路F公制,组件150系列密封式（红色） A 桃红色/BK 5291 点火电压（黑色）电路针脚导线颜色功能L-GN/BK 喷油嘴2 控制号码 B （浅绿色/ 1745A PK （粉红339 保险丝输出, IGN1 黑色）色）D-GN/WH碳罐冲洗电磁阀输出B （深绿/ 白428色）6-884 发动机控制系统,3.0 升LZD 发动机喷油嘴 3 喷油嘴5R1 2 L06W0604048 06W0604045153522615355226接头零件信息2- 路 F 公制, 组件接头零件信息2- 路 F 公制, 组件150 系列密封式（黑色） 150 系列密封式（黑色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码A 桃红色/BK 5291 点火1 电压A 桃红色/BK 5291 点火 1 电压（黑色）（黑色）B 桃红色/BK 1746 喷油嘴3 控制TN/WH喷油嘴5控制（黑色） B （棕黄色/ 845白色）喷油嘴4喷油嘴6ARL06W0604048 06W06040451535226接头零件信息2-路F公制，组件15355226 150 系列密封式（黑色）接头零件信息2- 路 F 公制, 组件150 系列密封式（黑色）电路针脚导线颜色功能号码电路针脚导线颜色功能号码A 桃红色/BK 5291 点火1 电压（黑色） A 桃红色/BK 5291 点火1 电压L-BU/BK 喷油嘴4 控制（黑色）B （浅蓝色/ 844 YE/BK喷油嘴 6 控制黑色） B （黄色/ 黑846 色）发动机发动机控制系统,3.0 升LZD 6-885加速踏板位置APP 传感器点火控制模块ICM06W0604046 06W060404615326829 15326829接头零件信息6-路F公制,组件150系列密接头零件信息6- 路 F 公制, 组件封拉式插座（黑色） 150 系列密封式（黑色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码A PU （紫1272 低电压参考OG/WH点火 2 控制色） A （橙色/ 白2122色）B L-BU （浅1162 APP 传感器2 信号蓝色） B PU （紫2121 点火 1 控制色）C TN （棕黄1274 5V 电压参考, B色） C L-BU （浅2123 点火 3 控制蓝色）D BN （棕1271 低电压参考色） D YE （黄2174 低电压参考色）E D-BU （深1161 APP 传感器1 信号蓝色） BK/WH 接地WH/BK 5V电压参考,A E （黑色/白51F （白色/ 黑1164 色）色） F 桃红色239 点火1 电压6-886 发动机控制系统,3.0 升LZD 发动机爆震传感器KS 组 1 进气温度IAT 传感器06W0604041 06W060404315374222 15326822接头零件信息2-路F公制,组件接头零件信息5- 路 F 公制, 组件150 系列拉式插座150 系列拉式插座（黑色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码A D-BU （深496AD 爆震传感器信号A YE（黄492 进气流量传感器信号蓝色）色）B GY （灰1716A 爆震传感器低电压参考B 桃红色339 点火1 电压色） D BK/WH 接地C （黑色/ 白451色）爆震传感器KS 组 2 D TN （棕黄472 进气温度传感器信号色）E TN （棕黄2760 低电压参考色）岐管绝对压力MAP 传感器06W060404115374222接头零件信息2- 路 F 公制, 组件150 系列密封式电路针脚导线颜色功能号码06W0604044A L-BU （浅1876A 爆震传感器信号蓝色） E12129946B GY （灰2303A 爆震传感器低电压参考接头零件信息3- 路F 公制, 组件色） E150 系列（灰色）电路针脚导线颜色功能号码OG/BK进气岐管绝对压力传感A （橙色/ 黑469 器回路色）发动机发动机控制系统,3.0 升LZD 6-887 岐管绝对压力MAP 传感器（续）车速传感器（右前）B RLSA06W060404406W06040511212994612052644接头零件信息3- 路 F 公制, 组件接头零件信息2- 路F 公制组件150 系列（灰色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码B L-GN （浅432 进气岐管绝对压力传感AOG/BK 833W右前车速传感器信号-绿色）器信号（橙色/ 黑 B色）C GY （灰2407 5 伏参考B OG （橙872W 右前车速传感器信号色）色） B 车速传感器（左前）凸轮轴相位调节器B RLA SR1 2LS06W060405106W060404812052644接头零件信息154763842- 路F 公制组件接头零件信息2- 路F 公制, 组件电路150 系列（黑色）针脚导线颜色功能号码电路A YE （黄873W 左前车速传感器信号- 针脚导线颜色号码功能色） XA BN （棕2198 凸轮轴相位控制B L-BU （浅830W 左前车速传感器信号+ 色）蓝色） CB TN （棕黄2199 凸轮轴相位控制回路色）6-888 发动机控制系统,3.0 升LZD 发动机发动机油位传感器（续）发动机油位传感器ARA R LL BSB S06W060404806W06040481219175712191757接头零件信息4- 路F 公制, 组件接头零件信息4- 路F 公制, 组件150 系列密封式（自然色）150 系列密封式（自然色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码B YE （黄色） 4510A WH （白1174 发动机油位低色）发动机控制系统部件名称位置定位视图接头端视图暖风、通风与空调系统, 手暖风、通风与空调系统, 手空调压缩机部件，发动机下空调压缩机离合器线圈动中暖风、通风与空调系统动中暖风、通风与空调系统端右前侧部件视图接头端视图暖风、通风与空调系统, 手暖风、通风与空调系统, 手空调制冷剂压力传感器发动机室右侧，储压器上动中暖风、通风与空调系统动中暖风、通风与空调系统部件视图接头端视图自动变速驱动桥发动机左侧,发动机右上侧，助力转向泵凸轮轴位置传感器CMP 发动机控制系统部件视图发动机控制系统接头端视图下面发动机机体前下部，排气歧曲轴箱位置CKP 传感器发动机控制系统部件视图发动机控制系统接头端视管下部位于仪表板左下部，转向柱“数据链接通信”中“数据“数据链接通信”中“数据数据连接插头DLC 右侧连接通信部件视图” 连接通信接头端视图” 发动机冷却系统中冷却系统发动机冷却系统中冷却系统发动机冷却液风扇马达（左）安装在散热器左侧部件视图接头端视图发动机冷却系统中冷却系统发动机冷却系统中冷却系统发动机冷却液风扇马达（右）安装在散热器右侧部件视图接头端视图发动机冷却液温度ECT 传发动机左侧中部，节气门体发动机控制系统部件视图发动机控制系统接头端视图感器下发动机机油液面指示器开关储油盘内，中心前下方发动机控制系统部件视图发动机控制系统接头端视图发动机前部，机油滤清器上发动机机油压力指示器开关发动机控制系统部件视图发动机控制系统接头端视图部蒸发排放EVAP 碳罐吹洗电发动机后顶部，点火控制模发动机控制系统部件视图发动机控制系统接头端视图磁阀块后燃油喷油器1-6 发动机顶部，每个进气口处发动机控制系统部件视图发动机控制系统接头端视图燃油箱车后部下面发动机控制系统部件视图发动机控制系统接头端视图发动机发动机控制系统,2.4 升LE5 6-1237 发动机控制系统示意图电源、接地、故障指示灯以及串行数据67429516-1238 发动机控制系统,2.4 升LE5发动机发动机数据传感器,5 伏参考电压和低参考电压9742951发动机发动机控制系统,2.4 升LE5 6-1239发动机数据传感器, 压力、温度和空气流量/ 进气温度28429516-1240 发动机控制系统,2.4 升LE5发动机发动机数据传感器, 加热型氧传感器4842951发动机发动机控制系统,2.4 升LE5 6-1241 发动机数据传感器, 加速踏板位置和节气门执行器控制5429516-1242 发动机控制系统,2.4 升LE5发动机点火控制系统, 点火系统7842951发动机发动机控制系统,2.4 升LE5 6-1243 点火控制系统, 传感器0942916-1244 发动机控制系统,2.4 升LE5 发动机燃油控制系统2942951发动机发动机控制系统,2.4 升LE5 6-1245 蒸发排放控制系统49429516-1246 发动机控制系统,2.4 升LE5发动机受控制/ 受监视的子系统参考5942951 发动机发动机控制系统,2.4 升LE5 6-1247 部件定位图发动机控制系统部件视图发动机舱前视图1614946 图标1 空调压缩机4 冷却风扇2 继电器2 空调制冷剂压力传感器5 冷却风扇连接器3 冷却风扇电阻器6 发动机线束6-1248 发动机控制系统,2.4 升LE5 发动机自动变速器前视图1615355图标1 节气门体连接器9 曲轴位置CKP 传感器2 发动机舱保险丝盒C1 10 起动机电机3 变速器控制模块TCM 11 爆震传感器引线连接器4 发动机控制模块连接器12 空调高压开关5 驻车档/ 空档位置PNP 开关13 空调压缩机6 发动机机油压力EOP 开关14 发电机7 C100 发动机线束至变速器线束15C150 发动机线束至喷油器线束8 G105发动机发动机控制系统,2.4 升LE5 6-1249燃油泵和传感器总成61866图标1 燃油箱压力传感器2 燃油泵和传感器总成3 燃油泵滤网4 燃油油位传感器6-1250 发动机控制系统,2.4 升LE5发动机左视图1614920图标1 空气流量/ 进气温度传感器6燃油分配管2 点火线圈1 7 喷油器13 点火线圈2 8 喷油器24 点火线圈3 9 喷油器35 点火线圈4 10 喷油器4 发动机发动机控制系统,2.4 升LE5 6-1251 乘客舱左下侧1403116图标1 加速踏板位置APP 传感器2 C220 2.0 升6-1252 发动机控制系统,2.4 升LE5 发动机自动变速器后视图1614836图标1 发动机控制模块ECM 连接器/ 变速器控制模10 车速传感器VSS , 自动变速器块TCM 11 加热型氧传感器22 蒸发排放碳罐清污电磁阀12 加热型氧传感器2 连接器3 C171 发动机线束至车身线束13 加热型氧传感器14 点火线圈4 14 驻车档/ 空档位置开关5 点火线圈3 15 发动机冷却液温度ECT 传感器6 点火线圈2。
汽车电路图的识读⽅法（以通⽤别克车系为例）汽车电路图的识读⼀、基础知识概述1.汽车电路图的特点汽车电路图主要⽤于表达各电⽓系统的⼯作原理及电器之间的连接关系，常见的表达⽅式主要有电路原理图、电⽓线路图和线束图。
本项⽬我们以⽬前各⼤整车制造⼚商普遍采⽤的汽车电路原理图来介绍电路图识读的相关知识。
汽车电路原理图是⽤规定的图形符号，根据汽车各系统的⼯作原理和电器设备的连接关系绘制⽽成的。
汽车电路原理图是现在最常见的汽车电路图，既可以是全车电路图，也可以是单元电路图。
汽车电路原理图在绘制的时候不讲究电器设备的开关、安装位置和线路⾛向，⽤简明的符号代替电器设备，根据绘图的需要布置汽车电器设备的位置和线路⾛向，使得电路图简洁清晰，电路简单明了，电器设备间的连接控制关系⼗分清楚。
汽车电器原理图通常有以下特点：①导线都标注有颜⾊代码和规格，在有的车型上还标有线路代码。
②汽车电器设备符号旁边都标有设备名称和代码。
③过载保护装置都标有规格、代码和安装位置。
④电路图中的开关、继电器等控制器都处于断开状态，⽤电器都处于停⽌⼯作状态。
图1-1 汽车电路原理图⽰例2.汽车电⽓符号要看懂或分析汽车电路图，⾸先必须了解电路图中的图形符号和⽂字符号的含义。
下表是通⽤车系常⽤电⽓⽰意图符号及其说明：表1-1 通⽤车系常⽤电⽓⽰意图符号及其说明3.汽车电路导线标注在维修汽车电路时，为了快速⽅便地根据电路图在线束中查找到导线，在汽车电路图中对导线的颜⾊、所属的电器系统，甚⾄线束编号（上海通⽤车系）等进⾏了标注。
下表是通⽤别克车系的电路图导线颜⾊代号：表1-2 别克车系电路图导线颜⾊代号注：如果导线的颜⾊代号为“XX/”格式，则表⽰此导线为单⼀主⾊导线；如果其颜⾊代号为“XX/XX”格式，则表⽰此导线为辅⾊导线，其前⾯的缩写代表主⾊，后⾯的缩写代表辅⾊，例如“BK/GY”即表⽰该导线的主⾊为⿊⾊，辅⾊为灰⾊。
此外，通⽤别克车系的所有搭铁、直列式连接器和接头都有相应的识别编号，与其在车辆上的位置相对应。
9.3.2.2 发动机控制系统示意图(LE5)
模块电源、搭铁、串行数据和故障指示灯
5 伏 1、5 伏 2 和低电平参考电压总线（第 1 页，共 2 页）
低电平参考电压总线（第 2 页，共 2 页）
发动机数据传感器–压力、温度和节气门控制系统
发动机数据传感器–氧传感器
点火控制–点火系统
点火控制系统–凸轮轴、曲轴、爆震传感器和凸轮轴执行器
燃油控制系统 - 喷油器
燃油控制系统–燃油泵控制
燃油控制系统 - 蒸发排放控制系统
受控/受监测子系统参考
汽车技师帮技术资料---别克君越发动机维修电路图(发动机控制系统示意图 (LE5)。

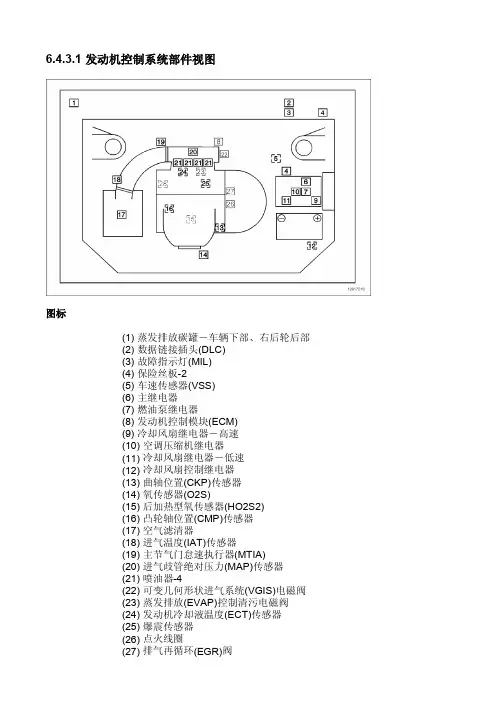

6.4.3.1 发动机控制系统部件视图
图标
(1) 蒸发排放碳罐－车辆下部、右后轮后部
(2) 数据链接插头(DLC)
(3) 故障指示灯(MIL)
(4) 保险丝板-2
(5) 车速传感器(VSS)
(6) 主继电器
(7) 燃油泵继电器
(8) 发动机控制模块(ECM)
(9) 冷却风扇继电器－高速
(10) 空调压缩机继电器
(11) 冷却风扇继电器－低速
(12) 冷却风扇控制继电器
(13) 曲轴位置(CKP)传感器
(14) 氧传感器(O2S)
(15) 后加热型氧传感器(HO2S2)
(16) 凸轮轴位置(CMP)传感器
(17) 空气滤清器
(18) 进气温度(IAT)传感器
(19) 主节气门怠速执行器(MTIA)
(20) 进气歧管绝对压力(MAP)传感器
(21) 喷油器-4
(22) 可变几何形状进气系统(VGIS)电磁阀
(23) 蒸发排放(EVAP)控制清污电磁阀
(24) 发动机冷却液温度(ECT)传感器
(25) 爆震传感器
(26) 点火线圈
(27) 排气再循环(EGR)阀
(28) 发动机机油压力开关。
第十一章赛欧轿车全车电路与线束走线图第一节赛欧轿车全车电路图赛欧轿车全车电路见图11-1~图11-20所示。
导线颜色的缩写及其含义见表11-1所列。
保险丝的规格及用途见表11-2所列。
图11-1 蓄电池、起动电动机和交流发电机电路图F11-保险丝（10A） G1-蓄电池G2-交流发电机M1-起动电动机S1-点火开关图11-2 发动机控制模块（用于中国型汽车）电路图（一）F19-保险丝（15A） K57-发动机控制模块（用于中国型汽车）L2-点火线圈M68-怠速空气步进电机 P23-进气歧管绝对压力（MAP）传感器 P30-发动机冷却液温度传感器P31- 进气温度（MAT）传感器 P33-氧传感器 P34-节气门电位计 P35-曲轴位置传感器P48-爆震控制传感器 Y34-曲轴箱通风电磁阀图11-2 发动机控制模块（用于中国型汽车）电路图（二）F20-保险丝（20A）K58-汽油泵继电器 M21-汽油泵P31-进气温度（MAT）传感器 P34-节气门电位计Y7-喷油器图11-3 仪表系统电路图F17-保险丝（10A）F25-保险丝（10A）E11-仪表板灯H3-左转向信号指示灯H4-机油压力故障指示灯H5-停车系统指示灯H7-充电指示指示灯H8-仪表板远光指示灯H15-燃油储量指示灯 H22-右转向信号指示灯 H23-安全气囊故障指示灯 H28-ABS故障指示灯 H30-发动机故障指示灯 H42-自动变速器故障指示灯 P1-燃油表 P2-水温旨示器P4-燃油量传感器P5-水温传感器P7-发动机转速表P8-车速传感器S2.3-仪表背景光度调节器S11-制动液液面开关 S13-驻车制动开关 S14-机油压力开关 V1-制动系统灯测试二极管图11-4 收音机/CD机系统电路图H1-收音机配CD H37-左前扬声器 H38-右前扬声器H39-左后扬声器 H40-右后扬声器H52-左前高音喇叭 H53-右前高音喇叭U17-天线、放大器图11-5 停车灯、尾灯与前大灯（近光与远光）电路图F8-保险丝（10A） F10-保险丝（10A）F12-保险丝（10A）F17-保险丝（10A） F23-保险丝（10A）F25-保险丝（10A） F27-保险丝（10A） E1-左停车灯E2-左尾灯E3-牌照灯E4-右停车灯E5-右尾灯E7-左远光灯 E8-右远光灯E9-左近光灯E10-右近光灯S2.1-灯光开关S5. 2-低大灯开关图11-6 刹车灯、转向信号灯和危险灯电路图F1-保险丝（15A）F21-保险丝（15A）H8-危险报警灯H9-左刹车灯 H10-右刹车灯H11-左前转向信号灯 H12-左后转向信号灯H13-右前转向信号灯 H14-右后转向信号灯H16-高位刹车灯 H33-左转向备用信号灯 H34-左转向备用信号灯 K10-闪烁控制单元S5.3-转向信号开关S8-刹车灯开关 S52-危险报警开关图11-7 内灯与雾灯电路图E13-行李箱灯E14-乘客室灯E20-左雾灯 E21-右雾灯 E24-左后雾灯E27-乘客室阅读灯 E39-右后雾灯F8-保险丝（20A）F9-保险丝（10A）K5-雾灯继电器K89-后雾灯继电器S2.2-乘客室灯开关 S15-行李箱灯开关 S17-副驾驶员门接触开关 S21-雾灯开关S22-后雾灯开关 S31-左后门接触开关 S32-右后门接触开关 S47-驾驶员门接触开关图11-8 倒车灯电路图E17-左倒车灯 E18-右倒车灯 F18-保险丝（20A ） S7-倒车灯开关图11-9 中央锁死系统电路图F1-保险丝（20A）F4-保险丝（10A）F13-保险丝（20A） K37-中央锁死系统控制单元M18-驾驶员门中央锁死系统电动机 M19-左后乘客室门中央锁死系统电动机 M20-右后乘客室门中央锁死系统电动机 M32-副驾驶员门中央锁死系统电动机 M37-行李箱门中央锁死系统电动机 M60-车箱后挡板中央锁死系统电动机 S41-驾驶员门中央锁死系统开关S42-副驾驶员门中央锁死系统开关图11-10 喇叭电路图F4-保险丝（10A）H2-喇叭K18-喇叭、安全气囊继电器 S64-喇叭开关U20-接触单元总成图11-11 安全气囊电路图K31-安全气囊控制单元 U20-接触单元总成 U21-驾驶员侧安全气囊总成 U22-副驾驶员侧安全气囊总成图11-12 后窗加热器F17-保险丝（10A） F3-保险丝（10A）E19-后窗加热器K1-后窗加热器继电器图11-13 手套箱灯电路图E15-手套箱灯F14-保险丝（10A）图11-14 车窗升降器F17-保险丝（10A） F24-保险丝（10A） F28-保险丝（30A） M15-右前乘客车窗升降器电机 M47-驾驶员座车窗升降器电机 S78-车窗升降器开关 S37.1-驾驶员座车窗升降器开关 S37.2-右前乘客车窗升降器开关图11-15 刮水器/点烟器电路图F18-保险丝（20A） K8-刮水器继电器K30-后窗刮水器继电器M2-前刮水器电机 M8-后窗刮水器电机 M55-前后洗窗喷水电机S9.2-前刮水器开关S9.5-后窗刮水器及洗窗喷水电机开关图11-16 防抱死制动系统电路图F4-保险丝（10A） P17-左前速度传感器 P18-右前速度传感器 P19-左后速度传感器P20-右后速度传感器 K117-备用控制单元U4-ABS控制单元图11-17 自动变速器控制模块电路图K85-自动变速器控制模块 P48-自动变速器输出轴转速传感器S10-档位选择开关F2-保险丝（10A）F5-保险丝（10A）P45-自动变速器输入轴转速传感器S104-超车强迫降档开关 S105-雪地起步开关 S106-经济模式/运动模式转换开关 U13-阀体 Y47-换档电磁开锁装置 S84-换档杆开锁开关图11-18 空调系统电路图（一）F15-空调保险丝（30A）K6-空调继电器 K7-空调鼓风机继电器 M10-空调鼓风机电机S24-鼓风机开关图11-19 空调系统电路图（二）S20.1-压力开关总成 S20.2-压力开关总成S101-空调开关总成 Y1-空调压缩机电磁离合器Y14-致冷剂电磁阀 S130-恒温开关图11-20 空调系统电路图（三）F7-保险丝（30A） K51-散热器鼓风机继电器 K52-散热器鼓风机继电器 K70-散热器鼓风机继电器 M4-散热器鼓风机电机 S20.3-压力开关总成 K26-散热器鼓风机继电器表11-1 导线颜色缩写图示导线颜色导线颜色图示导线颜色导线颜色BL 蓝色 GR 灰色BR 褐色 RT 红色GE 黄色 SW 黑色GN 绿色 VI 紫色WS白色表11-2 保险丝规格及用途供应线 保险丝号 额定电流 用途30 F1 15A 危险警告灯、危险警告信号装置30 F2 10A TCM30 F3 25A 后除雾器30 F4 10A 行李箱灯、驾驶员侧和乘客侧的阅读灯、收音机、天线放大器和喇叭15 F5 10A TCM信号装置30 F6 10A 左右侧后雾灯30 F7 30A 高速散热风扇30 F8 10A 左侧停车灯、左侧尾灯30 F9 20A 左侧与右侧前雾灯、后雾灯控制继电器线圈30 F10 10A 左侧远光灯W F11 10A 收音机30 F12 10A 左侧近光灯30 F13 20A 中央锁死系统30 F15 最大30A 鼓风机电机、鼓风机电机高速控制继电器线圈、空调温度保护电路继电器线圈、空调压缩机电磁离合器15 F16 20A 刮水器与清洗系统15 F17 10A 信息灯、手套箱灯、后除雾器控制继电器线圈、冷却风扇控制继电器线圈15 F18 20A 左侧与右侧备用灯、点烟器、TCM倒档信号输入15 F19 15A ECM15 F20 30A 空调开关控制继电器线圈、散热器与冷凝器风扇或仅冷凝器风扇高速15 F21 15A 制动灯、高位中央制动灯、防抱死制动系统信号输入、转弯信号信号装置、左侧或右侧转弯信号、TCM制动信号输入15 F22 10A 防抱死制动系统30 F23 10A 右侧驻车灯、右侧尾灯、车牌灯、电磁离合器、收音机照明、前雾灯控制继电器线圈15 F24 10A 车窗升降器方向控制装置、车窗升降器信号装置30 F25 10A 右侧远光、远光信号装置30 F26 20A ECM、燃油泵30 F27 10A 右侧近光30 F28 30A 车窗升降机电机第二节赛欧轿车线束走线图赛欧轿车线束走线图及其连接端子图见图11-21~图11-56所示。
发动机控制系统——喷油器、排油器、加热型氧传感器示意图（HO2S）：
发动机控制系统——凸轮轴位置传感器、蒸发排放碳罐清污电磁阀、燃油泵、车速示意图：
暖风、通风与空调系统控制、冷却风扇继电器、发动机数据传感器示意图：
发动机控制系统——燃油泵继电器、进气歧管绝对压力传感器、排气再循环阀、点火线圈、曲轴位置传感器示意图：
发动机控制系统——数据链接插头、怠速空气控制阀示意图：
发动机控制系统——喷油器、排油器、加热型氧传感器（HO2S）示意图：
暖风、通风与空调系统控制、冷却风扇继电器、发动机数据传感器（欧IV排放标准）示意图：
燃油泵继电器、进气歧管绝对压力传感器、排气再循环阀、点火线圈、曲轴位置传感器示意图：
数据链接插头、怠速空气控制阀（欧IV标准）示意图：
喷油器、排油器、加热型氧传感器（新凯越）示意图：
凸轮轴位置传感器、蒸发排放碳罐清污电磁阀、燃油泵、车速(新凯越)：
暖风、通风与空调系统控制、冷却风扇继电器、发动机数据传感器（新凯越）：
燃油泵继电器、进气歧管绝对压力传感器、排气再循环阀、点火线圈、曲轴位置传感器示意图：
数据链接插头、怠速空气控制阀（欧IV标准）新凯越：。
发动机控制系统——喷油器、排油器、加热型氧传感器示意图（HO2S）：
发动机控制系统——凸轮轴位置传感器、蒸发排放碳罐清污电磁阀、燃油泵、车速示意图：
暖风、通风与空调系统控制、冷却风扇继电器、发动机数据传感器示意图：
发动机控制系统——燃油泵继电器、进气歧管绝对压力传感器、排气再循环阀、点火线圈、曲轴位置传感器示意图：
发动机控制系统——数据链接插头、怠速空气控制阀示意图：
发动机控制系统——喷油器、排油器、加热型氧传感器（HO2S）示意图：
暖风、通风与空调系统控制、冷却风扇继电器、发动机数据传感器（欧IV排放标准）示意图：
燃油泵继电器、进气歧管绝对压力传感器、排气再循环阀、点火线圈、曲轴位置传感器示意图：
数据链接插头、怠速空气控制阀（欧IV标准）示意图：
喷油器、排油器、加热型氧传感器（新凯越）示意图：
凸轮轴位置传感器、蒸发排放碳罐清污电磁阀、燃油泵、车速(新凯越)：
暖风、通风与空调系统控制、冷却风扇继电器、发动机数据传感器（新凯越）：
燃油泵继电器、进气歧管绝对压力传感器、排气再循环阀、点火线圈、曲轴位置传感器示意图：
数据链接插头、怠速空气控制阀（欧IV标准）新凯越：。
