别克GL8维修手册： 喇叭

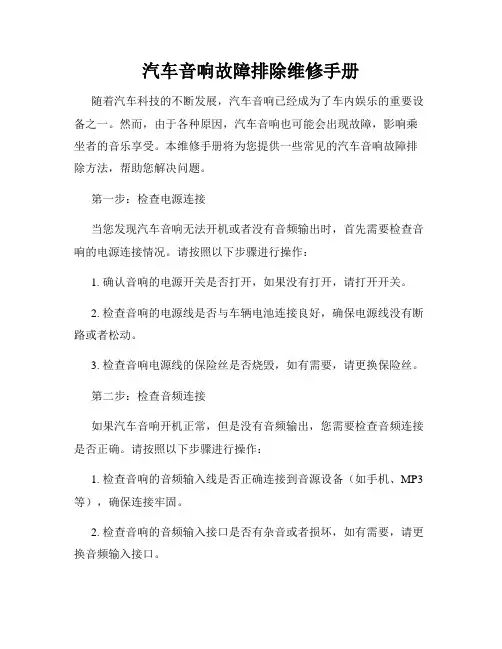

汽车音响故障排除维修手册随着汽车科技的不断发展，汽车音响已经成为了车内娱乐的重要设备之一。

然而，由于各种原因，汽车音响也可能会出现故障，影响乘坐者的音乐享受。

本维修手册将为您提供一些常见的汽车音响故障排除方法，帮助您解决问题。

第一步：检查电源连接当您发现汽车音响无法开机或者没有音频输出时，首先需要检查音响的电源连接情况。

请按照以下步骤进行操作：1. 确认音响的电源开关是否打开，如果没有打开，请打开开关。

2. 检查音响的电源线是否与车辆电池连接良好，确保电源线没有断路或者松动。

3. 检查音响电源线的保险丝是否烧毁，如有需要，请更换保险丝。

第二步：检查音频连接如果汽车音响开机正常，但是没有音频输出，您需要检查音频连接是否正确。

请按照以下步骤进行操作：1. 检查音响的音频输入线是否正确连接到音源设备（如手机、MP3等），确保连接牢固。

2. 检查音响的音频输入接口是否有杂音或者损坏，如有需要，请更换音频输入接口。

3. 检查音源设备是否正常工作，您可以尝试连接其他音源设备进行测试，判断是否为音源设备故障造成的问题。

第三步：检查音响设置有时候，汽车音响无法正常工作是因为设置不正确。

请按照以下步骤进行操作：1. 检查音响的音量设置，确保音量适中，不会导致声音过大或者过小。

2. 检查音响的音效设置，确保音效设定正确，不会导致声音失真或者不清晰。

3. 如果您使用了外部功放设备，检查功放设备的连接和设置是否正确。

第四步：专业维修如果您经过以上步骤检查后仍然无法解决汽车音响故障，那么我们建议您寻求专业维修服务。

专业技术人员可以更准确地判断问题所在，并进行维修或更换故障零部件。

注意事项：1. 在进行任何检查或维修操作前，请确保车辆处于安全停止状态，并将电源关闭。

2. 如果您不熟悉音响系统的组成部分和操作原理，请勿自行拆卸或进行复杂的维修操作，以避免进一步损坏设备。

总结：通过这份汽车音响故障排除维修手册，您可以根据故障现象逐步排查问题，并采取相应措施进行修复。

车身控制模块 (BCM) G201 制动踏板位置传感器 加速踏板位置 (APP) 传感器 数据链路连接器 (DLC)
1536063
(6) 车身线束 (7) 驻车制动开关 (8) 车身控制模块 -J2 (9) 车身控制模块 -J1 (10) 车身控制模块 -J3( 转向柱线束）
8-382 车身控制系统
软件发布日期，日
模块信息 1
2 位数
软件发布日期，月
模块信息 1
2 位数
软件版本号
模块信息 1
4 位数
典型数据值
On( 开 ) **** 13.5 ****
On( 开 ) On( 开 ) Active （激活）
**** Closed （关）
Closed （关）
Active （激活）
Active （激活）
故障诊断仪输出控制
故障诊断仪输出控制
附加菜单选项
点火电源继电器
杂项的测试
固定式附件电源
杂项的测试
说明
此输出控制发出点火装置 1 继电器 （IGN1）的 “on”（开）和 “off” （关）指令。当继电器收到 ON （开）的指令时，它将向以下装备提供 B+ （蓄电池正极电压）：
z 防抱死制动系统功能 z 空调压缩机继电器 z 起动继电器 z 暖风、通风和空调系统控制板 z 仪表板组合仪表 z 动力系统控制模块 z 传感和诊断模块 z 变速器电磁阀
点火装置运行起动继电器：故障诊断仪显示点火起动继 电器控制电路的状态
点火装置运行起动开关：从点火开关向控制模块的输入 , 显示运行信号状态。
钥匙插入点火开关：由点火开关输入，表示点火钥匙已 插入点火开关。 点火钥匙插入和点火开关位于 “LOCK”（锁止）位置时，接通。

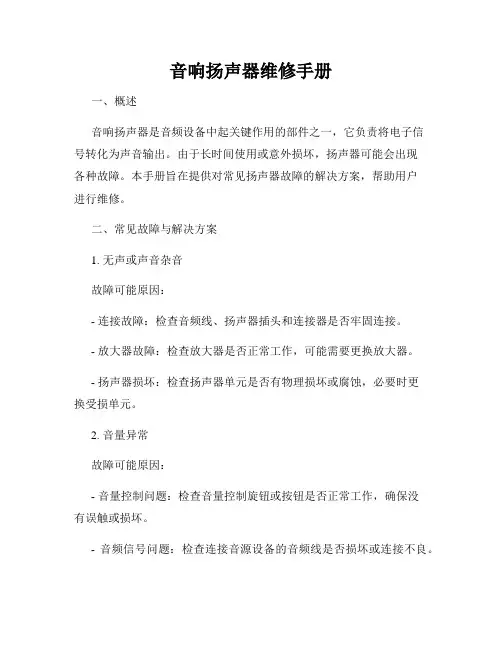

音响扬声器维修手册一、概述音响扬声器是音频设备中起关键作用的部件之一，它负责将电子信号转化为声音输出。

由于长时间使用或意外损坏，扬声器可能会出现各种故障。

本手册旨在提供对常见扬声器故障的解决方案，帮助用户进行维修。

二、常见故障与解决方案1. 无声或声音杂音故障可能原因：- 连接故障：检查音频线、扬声器插头和连接器是否牢固连接。

- 放大器故障：检查放大器是否正常工作，可能需要更换放大器。

- 扬声器损坏：检查扬声器单元是否有物理损坏或腐蚀，必要时更换受损单元。

2. 音量异常故障可能原因：- 音量控制问题：检查音量控制旋钮或按钮是否正常工作，确保没有误触或损坏。

- 音频信号问题：检查连接音源设备的音频线是否损坏或连接不良。

- 扬声器单元失调：检查扬声器单元是否均匀输出声音，必要时进行调整或更换。

3. 音质不佳故障可能原因：- 音频源质量：检查音频源设备的输出质量，如CD播放器或手机。

- 音频线品质：确保使用高质量的音频线，避免信号衰减或扭曲。

- 扬声器驱动单元问题：检查扬声器驱动单元是否正常工作，如需要，更换受损单元。

4. 扬声器无法正常开关故障可能原因：- 电源问题：检查扬声器的电源连接是否正常，确保电源开关是否打开。

- 电源模块故障：检查扬声器的电源模块是否正常工作，如需要，更换故障电源模块。

- 控制电路故障：检查扬声器的控制电路是否正常工作，必要时修复或更换控制电路。

5. 扬声器外壳破损解决方案：- 更换外壳：如果扬声器外壳损坏，可以根据型号选择购买合适的扬声器外壳进行更换。

- 修复外壳：对于轻微损坏或破裂的外壳，可以使用胶水或胶带进行修复，确保外壳完整。

三、维护与保养1. 定期清洁- 外壳清洁：用柔软的布擦拭扬声器外壳，避免使用含酒精或腐蚀性清洁剂。

- 驱动单元清洁：使用专用的吹尘球或软刷清除扬声器驱动单元表面的灰尘或污垢。

2. 避免过载- 控制音量：不要将音量调得过大，避免扬声器过载导致损坏。

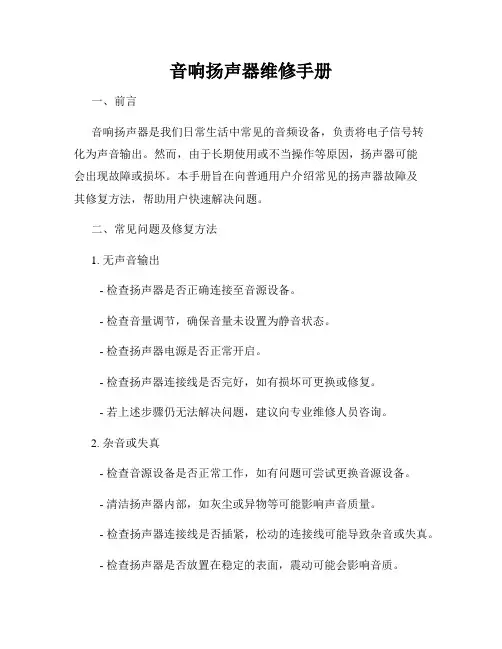

音响扬声器维修手册一、前言音响扬声器是我们日常生活中常见的音频设备，负责将电子信号转化为声音输出。

然而，由于长期使用或不当操作等原因，扬声器可能会出现故障或损坏。

本手册旨在向普通用户介绍常见的扬声器故障及其修复方法，帮助用户快速解决问题。

二、常见问题及修复方法1. 无声音输出- 检查扬声器是否正确连接至音源设备。

- 检查音量调节，确保音量未设置为静音状态。

- 检查扬声器电源是否正常开启。

- 检查扬声器连接线是否完好，如有损坏可更换或修复。

- 若上述步骤仍无法解决问题，建议向专业维修人员咨询。

2. 杂音或失真- 检查音源设备是否正常工作，如有问题可尝试更换音源设备。

- 清洁扬声器内部，如灰尘或异物等可能影响声音质量。

- 检查扬声器连接线是否插紧，松动的连接线可能导致杂音或失真。

- 检查扬声器是否放置在稳定的表面，震动可能会影响音质。

3. 单侧无声或声音不均衡- 检查扬声器连接线是否插好，松动的连接线可能导致单侧无声。

- 尝试将音源设备连接至其他扬声器，确定是否为音源设备问题。

- 若问题仅出现在单个扬声器上，可能存在单侧扬声器损坏，建议更换或修复。

4. 频率响应异常- 根据扬声器型号，查阅相关说明书，了解其频率响应范围。

- 检查音源设备的音频设置，确保设置与扬声器兼容。

- 若频率响应异常持续存在，建议向专业维修人员进行检修。

5. 扬声器无法开启或意外关机- 检查扬声器电源线是否连接紧密，确保电源供应正常。

- 若扬声器设备有电池，检查电池电量是否充足。

- 重启音源设备，尝试重新连接扬声器。

三、维护与保养1. 定期清洁- 使用软毛刷或吹风机除去扬声器表面的灰尘和杂物。

2. 避免湿气和液体- 避免扬声器暴露在潮湿环境中，湿气可能会对电子元件造成损坏。

- 避免将液体溅入扬声器内部，液体可能导致电路短路等问题。

3. 适当使用音量- 避免过高的音量，长时间高音量使用可能会损坏扬声器。

4. 定期检查连接线和插头- 定期检查扬声器连接线和插头，确保接触良好，如有问题及时更换。

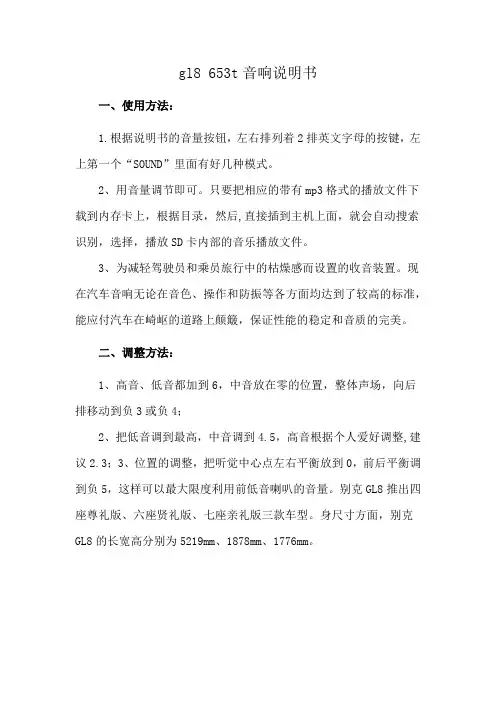

gl8 653t音响说明书
一、使用方法：
1.根据说明书的音量按钮，左右排列着2排英文字母的按键，左上第一个“SOUND”里面有好几种模式。

2、用音量调节即可。

只要把相应的带有mp3格式的播放文件下载到内存卡上，根据目录，然后,直接插到主机上面，就会自动搜索识别，选择，播放SD卡内部的音乐播放文件。

3、为减轻驾驶员和乘员旅行中的枯燥感而设置的收音装置。

现在汽车音响无论在音色、操作和防振等各方面均达到了较高的标准，能应付汽车在崎岖的道路上颠簸，保证性能的稳定和音质的完美。

二、调整方法：
1、高音、低音都加到6，中音放在零的位置，整体声场，向后排移动到负3或负4；
2、把低音调到最高，中音调到4.5，高音根据个人爱好调整,建议2.3；
3、位置的调整，把听觉中心点左右平衡放到0，前后平衡调到负5，这样可以最大限度利用前低音喇叭的音量。

别克GL8推出四座尊礼版、六座贤礼版、七座亲礼版三款车型。

身尺寸方面，别克GL8的长宽高分别为5219mm、1878mm、1776mm。

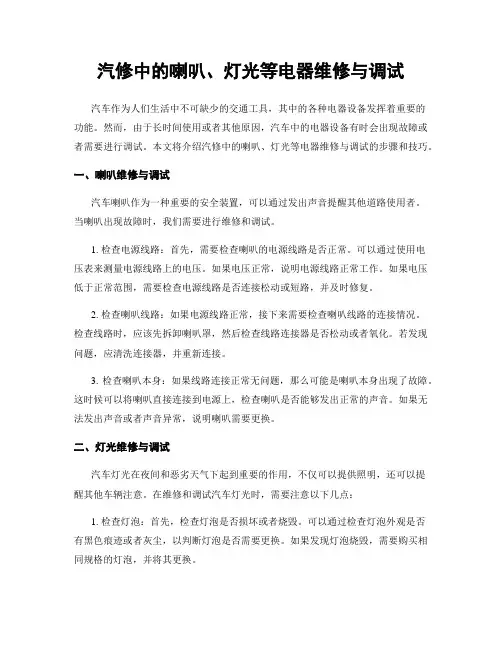

汽修中的喇叭、灯光等电器维修与调试汽车作为人们生活中不可缺少的交通工具，其中的各种电器设备发挥着重要的功能。

然而，由于长时间使用或者其他原因，汽车中的电器设备有时会出现故障或者需要进行调试。

本文将介绍汽修中的喇叭、灯光等电器维修与调试的步骤和技巧。

一、喇叭维修与调试汽车喇叭作为一种重要的安全装置，可以通过发出声音提醒其他道路使用者。

当喇叭出现故障时，我们需要进行维修和调试。

1. 检查电源线路：首先，需要检查喇叭的电源线路是否正常。

可以通过使用电压表来测量电源线路上的电压。

如果电压正常，说明电源线路正常工作。

如果电压低于正常范围，需要检查电源线路是否连接松动或短路，并及时修复。

2. 检查喇叭线路：如果电源线路正常，接下来需要检查喇叭线路的连接情况。

检查线路时，应该先拆卸喇叭罩，然后检查线路连接器是否松动或者氧化。

若发现问题，应清洗连接器，并重新连接。

3. 检查喇叭本身：如果线路连接正常无问题，那么可能是喇叭本身出现了故障。

这时候可以将喇叭直接连接到电源上，检查喇叭是否能够发出正常的声音。

如果无法发出声音或者声音异常，说明喇叭需要更换。

二、灯光维修与调试汽车灯光在夜间和恶劣天气下起到重要的作用，不仅可以提供照明，还可以提醒其他车辆注意。

在维修和调试汽车灯光时，需要注意以下几点：1. 检查灯泡：首先，检查灯泡是否损坏或者烧毁。

可以通过检查灯泡外观是否有黑色痕迹或者灰尘，以判断灯泡是否需要更换。

如果发现灯泡烧毁，需要购买相同规格的灯泡，并将其更换。

2. 检查线路连接：继续检查灯光的线路连接情况。

排除线路松动、腐蚀和断路等问题。

如果发现连接不良，应该清洁连接器，并重新连接。

3. 调整灯光方向：灯光方向的调整对于行车安全至关重要。

可以通过调试灯光调整器来调整灯光的方向和高低。

调试时，需要将车辆停在平坦的地方，调整好灯光的方向和高度，确保灯光覆盖范围适中。

三、其他电器维修与调试除了喇叭和灯光外，汽车中还有其他一些电器设备，如电动窗户、空调等。

2013 年 10 月 本手册版权归上海通用汽车有限公司版权所有 ©

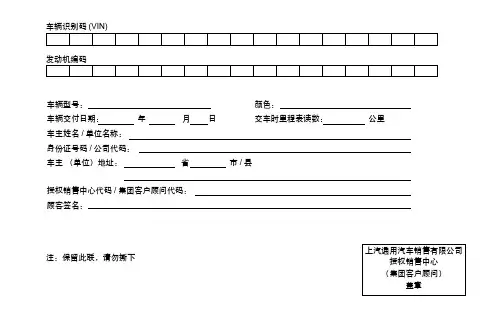

别克 GL8 商务车保修及保养手册
特别申明 在上海通用 （沈阳）北盛汽车有限公司生产的 GL8 商务车将由上汽通用汽车销售有限公司独家总经销，并通过上汽通 用汽车销售有限公司的授权销售服务中心销售给最终用户，也将通过上汽通用汽车销售有限公司的别克特约售后服务 中心向最终用户提供专业服务和纯正配件。
别克新车有限保证
上海通用汽车有限公司将在车辆质量保证期内根据以下条款、条件和限制提供保修服务。
责任范围
除国家法律法规另有规定外，车辆的任何缺陷只能通过修理或更换零部件方式解决。上海通用汽车有限公司在本手册 中所阐述的书面保修责任是适用于其产品的唯一保证。《保修及保养手册》与 《用户手册》明确了上海通用 （沈阳） 北盛汽车有限公司与用户之间就有关产品的质量保证责任、售后服务方面权利与义务设立和终止的约定。请务必在使 用本公司产品前认真阅读 《保修及保养手册》与 《用户手册》。若您车或车上零部件因为滥用、疏忽、不正确使用或 不按规定的里程 / 时间间隔进行保养，或未经批准进行改装 / 加装而导致失效，您的索赔主张，及任何直接或间接的保 修申请将不被本公司别克特约售后服务中心接受。 规范的定期保养是保证汽车正常使用的重要因素，如果您未能按照要求进行规范保养，您对车辆质量的保修索赔要 求，可能不被接受。
别克 GL8 商务车保修及保养手册
上海通用 （沈阳）北盛汽车有限公司 （以下简称 “上海通用 （沈阳）北盛汽车”）为 " Shanghai GM (Shenyang) NorSom"、“上海 通用 （沈阳）北盛汽车”、 "General Motors"、“通用汽车”、 "GM" 标志、 "Buick"、“别克”、“别克”标志、“GL8 FIRSTLAND”、 “GL8 商务车”产品名称的合法使用者，并在上海通用 （沈阳）北盛汽车有限公司与上海通用汽车有限公司及通用汽车公司所立的合 约中予以确认。根据法律规定未经许可使用上述商标者，将被追究法律责任。 本手册是根据中国路况及上海通用 （沈阳）北盛汽车生产的 GL8 商务车的具体情况编写的，它只适用于在中国境内行驶的由上海通 用 （沈阳）北盛汽车生产的 GL8 商务车。本手册包括截止至该手册印刷时的最新信息。本公司全权负责该手册的修订及说明 , 并保 留该手册印刷后更改产品而不另行通知的权利。本手册中部分图片是示意图，仅供参考，若图片与实物不符，以实物为准。 请将本手册放置在您的汽车内，以便您无论何时需要均能找到。如果您要转卖汽车，请将本手册随车交给新买主，以便新买主需要时 使用。

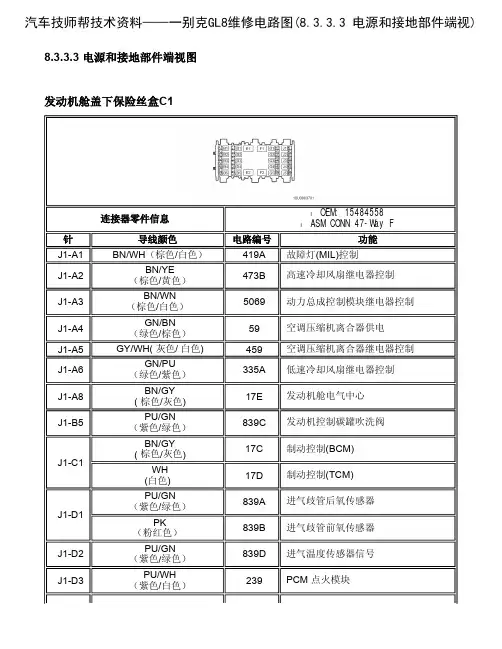

8.3.3.3 电源和接地部件端视图发动机舱盖下保险丝盒C1连接器零件信息l OEM: 15484558l ASM CONN 47-Way F 针导线颜色电路编号功能J1-A1 BN/WH（棕色/白色）419A 故障灯(MIL)控制J1-A2BN/YE（棕色/黄色）473B 高速冷却风扇继电器控制J1-A3BN/WN（棕色/白色）5069 动力总成控制模块继电器控制J1-A4GN/BN（绿色/棕色）59 空调压缩机离合器供电J1-A5 GY/WH( 灰色/ 白色) 459 空调压缩机离合器继电器控制J1-A6GN/PU（绿色/紫色）335A 低速冷却风扇继电器控制J1-A8BN/GY( 棕色/灰色) 17E发动机舱电气中心J1-B5PU/GN（紫色/绿色）839C 发动机控制碳罐吹洗阀J1-C1BN/GY( 棕色/灰色) 17C制动控制(BCM) WH(白色) 17D制动控制(TCM)J1-D1PU/GN（紫色/绿色）839A 进气歧管后氧传感器PK（粉红色）839B进气歧管前氧传感器J1-D2PU/GN（紫色/绿色）839D 进气温度传感器信号J1-D3PU/WH（紫色/白色）239 PCM 点火模块发动机舱盖下保险丝盒C2J1-D4 PU/WH （紫色/白色）639 PCM 燃油喷嘴 J1-D5 PU/GY （紫色/灰色） 39 动力系统控制 J1-E1 PU/BN （紫色/蓝色） 856 ABS 模块 J1-F1 RD/YE （红色/ 黄色） 1442 ABS 模块J1-F2 PU （紫色） 6A 起动继电器触点输出 J1-G1 PU/GN （紫色/绿色） 439 PCM 点火唤醒 J1-G2 PU/GN （紫色/绿色） 1339A 发动机控制变速器阀体 J1-G4 RD/BU （红色/蓝色） 540D 发电机/发动机控制模块 J1-H6 YE/BK （黄色/黑色） 625 起动继电器线圈控制自PCM J1-J3 PU/BN （紫色/棕色） 1141C 附件电源信号J1-K3 GN/GY （绿色/灰色） 465A PCM 燃油泵继电器控制 J1-K4PU/BN （紫色/棕色）1141B附件电源信号连接器零件信息l供应商编号: 15484559lASM CONN 47路 F 插座1.5, 2.8, 6.3针 导线颜色 电路编号 功能J2-A1 L-GN(浅绿色) 2270 后窗清洗泵控制继电器J2-A2 OG (橙色) 228 前窗玻璃洗涤器继电气控制(BCM) J2-A4D-GN(深绿色)392A后雨刮马达控制模块J2-A5 PK/BK（粉红色/黑色）109 前盖微开关信号J2-A7 D-BU/WH（深蓝色/白色）1315 右前转向信号J2-A8 L-BU/WH（浅蓝色/白色）1314 左前转向灯供电J2-B1 RD/WH（红色/白色）2440A 仪表板电气中心J2-B2 BK(黑色) 1650F 接地J2-B3 PU（紫色）92 雨刮马达高速控制J2-B4 BN（棕色）9A 驻车灯供电J2-B5 BK（黑色）1650B 接地J2-C1 YE(黄色) 317 前雾灯继电器控制(BCM) J2-C2 GY（灰色）91 雨刮开关信号2J2-C3 BK(黑色) 1650X 前雾灯继电器控制（接地）J2-C4BK（黑色）860 前雨刮开关信号J2-C8 BN/WH(棕色/白色）419 故障灯控制J2-D1 WH(白色) 17A 驻车灯供电J2-D3 L-GN（浅绿色）526B 驻车灯信号J2-D4D-GN（深绿色）95雨刮马达低速控制J2-E1 RD/BK（红色/黑色）842 仪表板电气中心J2-E2 RD(红色) 242 仪表板电气中心J2-F1RD（红色）642仪表板电气中心J2-G2PK（粉红色）739B 仪表板电气中心739D 安全带未系警报灯J2-G3PK（粉红色）739AA 空调控制头739C 前大灯开关J2-G5PK（粉红色）1139A SDMJ2-H1BK（黑色）28A 喇叭继电器控制(BCM) TN（黄褐色）28B喇叭继电器控制J2-H2 PK/WH（粉红色/白色）1970 前大灯近光继电器控制PK（粉红色）1439 点火继电器J2-H5BK（黑色）1969前大灯继电器控制J2-K4 BN(棕色) 1141C 网关发动机舱盖下保险丝盒C3发动机舱盖下保险丝盒C4J2-K6 BN(棕色)1141B 网关J2-K7D-GN （深绿色）465燃油泵继电器控制信号连接器零件信息l供应商编号：15486516 l 维修：待定lASM CONN 47路 F 插座1.5, 2.8, 6.3针 导线颜色 电路编号 功能J3-A1 BN/YE(棕色/黄色) 5128 冷却风扇继电器供电 J3-A8 D-GN （深绿色） 29A 喇叭控制 D-GN （深绿色） 29B 喇叭控制J3-D1 RD/WH(红色/白色) 342 冷却风扇继电器供电 J3-E1 D-GN/WH （深绿色/白色）711 左前大灯远光灯供电 J3-E2 WH/BK （白色/黑色） 311A 右前大灯远光灯供电 J3-E3 TN/WH （黄褐色/白色）312A 右前大灯近光供电 J3-E4YE （黄色）712左前大灯近光供电仪表板保险丝盒C1连接器零件信息针 导线颜色电路编号 功能J4-A1 D-BU/WH （深蓝色/白色） 1315 右前转向灯供电 J4-A2 L-BU/WH(浅蓝色/白色)1314 左前转向灯供电 J4-A4 BN(棕色) 9A 右前大灯供电 J4-A5 BN(棕色) 9E 左前大灯供电 J4-A7 D-GN(深绿色) 392B 洗涤器电机供电 J4-A8 OG(橙色) 393 洗涤器电机供电 J4-B1 PU(紫色) 34A 后雾灯供电 J4-B2 PK/BK(粉红色/黑色) 109 前盖微开开关信号 J4-B4 RD/WH(红色/白色) 180 右前大灯水平调节控制 J4-B5 RD/WH(红色/白色) 4340 左前大灯水平调节控制 J4-C1 RD/WH(红色/白色) 532 低速冷却风扇供电 J4-C2 RD/WH(红色/白色)342 冷却风扇继电器供电 J4-D1 YE(黄色) 5358 高速冷却风扇供电 J4-D2 L-BU （浅蓝色） 409 中速冷却风扇供电 J4-E3 WH(白色) 2368 冷却风扇继电器供电 J4-E4 BN/YE(棕色/黄色)5128 冷却风扇继电器供电 J4-F8WH(白色)2368冷却风扇继电器供电连接器零件信息l制造商编号：15484559 l 维修：待定l ASM CONN 47路 F 插座1.5, 2.8, 6.3 针 导线颜色 电路编号 功能J1-A2 RD/WH （红色/白色） 1040F 空调控制板 J1-A3 RD/WH （红色/白色）1040B 仪表板控制开关 J1-A4 GY(灰色)8H 调光J1-C11450H燃油泵继电器线圈接地仪表板保险丝盒C2BK(黑色)J1-C2 D-GN/WH （深绿色/白色)465 燃油泵继电器供电 J1-E1 RD （红色） 242 蓄电池正极电压 J1-E2 RD （红色） 642 蓄电池正极电压 J1-F2 RD/BK （红色/黑色） 842 蓄电池正极电压 J1-G2 RD/WH （红色/白色）2340B 数据通信链路 J1-G3 TN （黄褐色） 707 RAP 继电器控制 J1-J1 RD/WH （红色/白色）240 车内灯 OG （橙色） 240A 前雾灯开关 J1-J2 PK （粉红色） 1539 巡航控制开关 J1-J3 RD/WH （红色/白色）340 车外灯（BCM ） J1-J4 WH （白色） 1080 前大灯（BCM ） J1-K1 BN （棕色） 9A 前大灯供电电压 J1-K2 BN （棕色） 9B 牌照灯，左右尾灯 J1-K3 PK(粉红色) 739B 蓄电池电气中心 J1-K4 RD/WH （红色/白色） 1240 倒车灯 J1-K7RD/WH （红色/白色）640BRFA 模块连接器零件信息l供应商编号：15486516 l 维修：待定lASM CONN 47路 F 插座1.5, 2.8, 6.3针 导线颜色 电路编号 功能J2-A1 YE(黄色) 1870 后雾灯继电器控制(BCM) J2-A4GY8Jl右前门锁开关（灰色）l右前车窗开关J2-B1YE（黄色）143电动车窗J2-B2 PU(紫色) 1001 网关J2-B4 RD/WH（红色/白色）840 电动后视镜J2-B5OG（橙色）2267反光镜加热丝供电J2- C5WH（白色）193 后窗除雾器继电器控制(BCM)J2-C8 GY(灰色) 120A 燃油泵继电器触电输出J2-D1 RD/WH（红色/白色）2440A 蓄电池电气中心RD/WH（红色/白色2440B 前雨刮控制J2-D2YE（黄色）643F 收音机YE（黄色643E顶篷控制板开关排J2-D5 RD(红色) 122A 后雾灯供电J2-E2D-GN（深绿色）1927后风扇除雾J2-F2 RD(红色) 442 前部HVAC模块J2-G4 BN(棕色) 641 后空调控制板J2-G5 BN(棕色) 41 前空调控制板J2-H2 OG(橙色) 300 空调继电器控制(BCM) J2-H8 RD/WH（红色/白色）2040E 收音机J2-J3 YE(黄色143D 电窗供电J2-J5 RD/WH（红色/白色）2540B 点烟器J2-K1 RD/WH（红色/白色）440 电动门锁（BCM）J2-K2 YE(黄色) 843B 天窗电源(附件) YE（黄色）843A 后雨刮马达J2-K7PK（粉红色）739CC RPA模块。

8-256 导线系统
系统名称 车外后视镜示意图 驻车制动器系统示意图
配电图 电动座椅示意图 动力转向系统示意图 电动车窗示意图 收音机 / 音响系统示意图 固定式附件电源 （RAP）示意图 安全带示意图 附加充气保护装置示意图 起动和充电示意图 转向机构控制示意图 防盗系统示意图 刮水器 / 清洗器系统示意图 燃油及传输控制示意图
驻车灯示意图 倒车灯示意图 巡航控制示意图 倒车雷达控制示意图
电路图位置 （续）
章 车身和附件
制动器 车身和附件 车身和附件 转向机构 车身和附件 车身和附件 车身和附件 保护装置 保护装置
发动机 转向机构 车身和附件 车身和附件
发动机 车身和附件 车身和附件 车身和附件 车身和附件
车身
节 车门 驻车制动器 导线系统 座椅 动力转向系统 车门 音响娱乐系统 固定式附件电源 安全带 附加充气保护装置 发动机电气 可变作用力转向 防盗 刮水器 / 清洗器系统 发动机控制系统 照明系统 照明系统 巡航 倒车雷达
z 从背面探测任何连接器后，检查端子是否损坏。 如果怀疑端子损坏，测试端子接触是否正确。
用数字式万用表排除故障
注意：参见 “告诫和注意”中 “测试探测注意”。
重要注意事项：包含任何固态控制模块的电路，如动力 系统控制模块，只能采用数字式万用表 10 兆欧或更高 电阻的数字式万用表进行测试，如 J 39200。

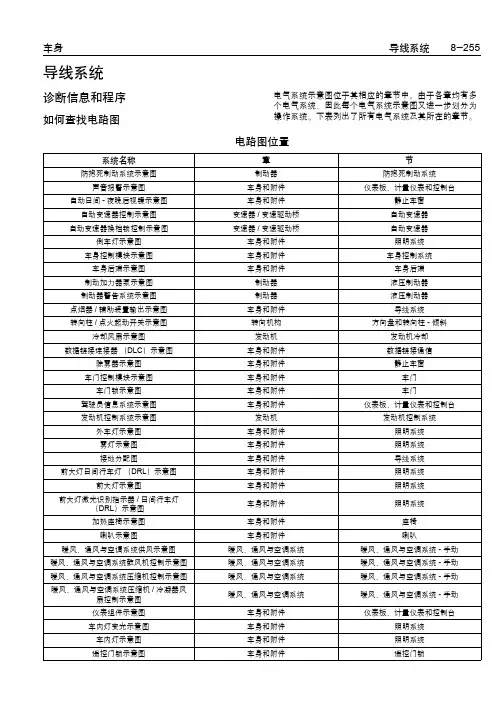

导线系统 8-255
电气系统示意图位于其相应的章节中。由于各章均有多 个电气系统，因此每个电气系统示意图又进一步划分为 操作系统。下表列出了所有电气系统及其所在的章节。
电路图位置
章 制动器 车身和附件 车身和附件 变速器 / 变速驱动桥 变速器 / 变速驱动桥 车身和附件 车身和附件 车身和附件 制动器 制动器 车身和附件 转向机构 发动机 车身和附件 车身和附件 车身和附件 车身和附件 车身和附件 发动机 车身和附件 车身和附件 车身和附件 车身和附件 车身和附件

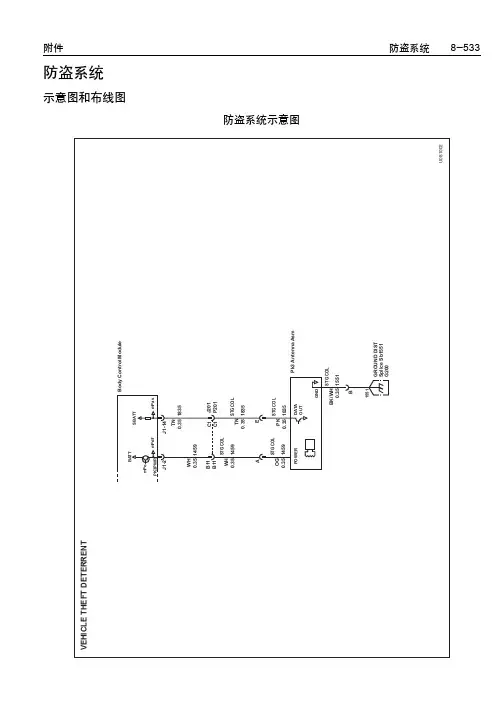

防盗系统示意图和布线图防盗系统示意图部件定位图防盗系统部件视图仪表板中央控制台图标(1)转向盘控制开关总成-右（UK3）(2)仪表板组合仪表(IPC)(3)仪表板多功能开关(I/P)(4)防盗发光二极管（LED）(5)环境光照传感器(6)危险警告灯开关(7)充气保护装置乘客安全气囊 ON/OFF（开/关）指示器(8)充气保护装置仪表板模块(9)收音机(10)暖风、通风和空调系统控制模块(11)点烟器(12)巡航控制杆（K34）(13)充气保护装置转向盘模块(14)转向盘控制开关总成-左（UK3）(15)前照灯开关(16)转向信号/多功能开关(17)日照传感器1535974B仪表板左侧部件图标(1)防盗发光二极管（LED）(UA6)(2)环境光照传感器(3)暖风、通风和空调系统控制模块(4)日照传感器(5)左空气温度执行器(6)车身控制模块(BCM)1536079B防盗系统连接器端视图防盗激励器模块接头零件信息z12064762z 6 路 F Metri-Pack 150 系列(灰色)针导线颜色电路编号功能A白色1459安全系统传感器电源电压B黑色/白色1551接地C-D--防盗发光二极管（LED）(UA6)接头零件信息z12059251z 2 路 F Metri-Pack 150 系列(红色)针导线颜色电路编号功能A黑色/白色1551接地B黄色749安全指示器控制40422 35451诊断信息和程序诊断起点－防盗应用汽车故障诊断码信息中的汽车诊断系统检查，开始系统诊断。

诊断系统检查提供以下信息：z识别控制系统运行的控制模块z控制模块通过串行数据电路通讯的能力z识别存储的诊断码故障（DTC）及其状态使用诊断系统检查，可以识别正确的系统诊断程序和该程序的位置。

故障诊断仪数据表故障诊断仪输出控制故障诊断仪输出控制附加菜单选项说明喇叭其它测试选择“ON”（开）时，车身控制模块激活喇叭继电器5秒钟。

喇叭鸣响5秒钟。

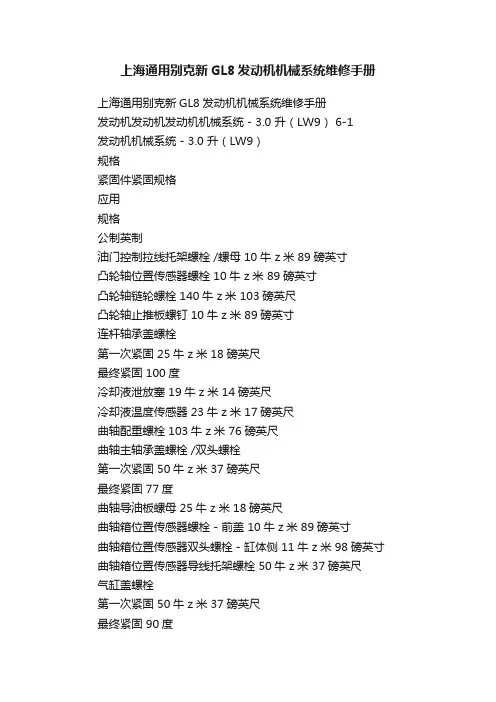

上海通用别克新GL8发动机机械系统维修手册上海通用别克新GL8发动机机械系统维修手册发动机发动机发动机机械系统 - 3.0 升（LW9） 6-1发动机机械系统 - 3.0 升（LW9）规格紧固件紧固规格应用规格公制英制油门控制拉线托架螺栓 /螺母 10牛 z米 89磅英寸凸轮轴位置传感器螺栓 10牛 z米 89磅英寸凸轮轴链轮螺栓 140牛 z米 103磅英尺凸轮轴止推板螺钉 10牛 z米 89磅英寸连杆轴承盖螺栓第一次紧固 25牛 z米 18磅英尺最终紧固 100度冷却液泄放塞 19牛 z米 14磅英尺冷却液温度传感器 23牛 z米 17磅英尺曲轴配重螺栓 103牛 z米 76磅英尺曲轴主轴承盖螺栓 /双头螺栓第一次紧固 50牛 z米 37磅英尺最终紧固 77度曲轴导油板螺母 25牛 z米 18磅英尺曲轴箱位置传感器螺栓 - 前盖 10牛 z米 89磅英寸曲轴箱位置传感器双头螺栓 - 缸体侧 11牛 z米 98磅英寸曲轴箱位置传感器导线托架螺栓 50牛 z米 37磅英尺气缸盖螺栓第一次紧固 50牛 z米 37磅英尺最终紧固 90度传动带护板螺栓 10牛 z米 89磅英寸传动带张紧器螺栓 50牛 z米 37磅英尺排气再循环阀螺栓 30牛 z米 18磅英尺排气再循环阀管路 25牛 z米 18磅英尺发动机飞轮螺栓 71牛 z米 52磅英尺发动机前盖螺栓 - 大 55牛 z米 41磅英尺发动机前盖螺栓 - 中 47牛 z米 35磅英尺发动机前盖螺栓 - 小 21牛 z米 15磅英尺发动机支座托架螺栓 58牛 z米 43磅英尺发动机支座下螺母 43牛 z米 32磅英尺发动机支座支柱和提升架螺栓 - 发动机左后 70牛 z米 52磅英尺发动机支座支柱螺栓 /螺母 48牛 z米 35磅英尺发动机支座支柱托架螺栓 - 上部散热器支座 28牛 z米 21磅英尺发动机支座支柱托架螺栓 - 车右侧 50牛 z米 37磅英尺发动机支座上螺母 47牛 z米 35磅英尺发动机机油压力指示灯开关 13牛 z米 115磅英寸发动机线束托架螺栓 13牛 z米 115磅英寸6-2 发动机机械系统 - 3.0 升（LW9）发动机跨交排气管隔热板螺栓 10牛 z米 89磅英寸跨交排气管螺母 /双头螺栓 25牛 z米 18磅英尺排气歧管隔热板螺栓 10牛 z米 89磅英寸排气歧管螺母 16牛 z米 12磅英尺排气歧管双头螺栓 18牛 z米 13磅英尺供油管至燃油喷油器油道螺母 17牛 z米 13磅英尺燃油喷油器油道螺栓 10牛 z米 89磅英寸燃油管托架螺栓 /双头螺栓 50牛 z米 37磅英尺燃油管卡箍螺栓 8牛 z米 71磅英寸燃油回油管至燃油喷油器油道螺母 17牛 z米 13磅英尺发电机托架和发动机前吊钩螺栓螺栓 50牛 z米 37磅英尺加热器进口管螺母 25牛 z米 18磅英尺点火线圈托架螺栓 /螺母 /双头螺栓 25牛 z米 18磅英尺进气歧管冷却液管螺栓 10牛 z米 89磅英寸爆震传感器 19牛 z米 14磅英尺下进气岐管螺栓 13牛 z米 115磅英寸进气岐管绝对压力传感器托架螺栓 25牛 z米 18磅英尺进气岐管绝对压力传感器螺栓 5牛 z米 44磅英寸机油冷却器接头 50牛 z米 37磅英尺机油冷却器软管接头 19牛 z米 14磅英尺机油冷却器管托架螺栓 10牛 z米 89磅英寸机油滤清器 13牛 z米 115磅英寸机油滤清器旁路孔塞 19牛 z米 14磅英尺机油滤清器接头 39牛 z米 29磅英尺机油油道孔塞 - 1/4英寸 19牛 z米 14磅英尺机油油道孔塞 - 3/8英寸 33牛 z米 24磅英尺机油液面指示器管双头螺栓 25牛 z米 18磅英尺机油液面传感器螺栓 10牛 z米 89磅英寸储油盘螺栓 25牛 z米 18磅英尺储油盘放油塞 25牛 z米 18磅英尺储油盘侧螺栓 50牛 z米 37磅英尺机油泵盖螺栓 10牛 z米 89磅英寸机油泵驱动卡箍螺栓 36牛 z米 27磅英尺机油泵装配螺栓 41牛 z米 30磅英尺火花塞 27牛 z米 20磅英尺节温器旁路管至气缸盖螺栓 25牛 z米 18磅英尺节温器旁路管至发动机前盖螺栓12牛z米106磅英寸节温器旁路管至节气门体螺母 25牛 z米 18磅英尺节气门体螺栓 /双头螺栓 25牛 z米 18磅英尺正时链条减震器螺栓 21牛 z米 15磅英尺紧固件紧固规格（续）应用规格公制英制上进气歧管螺栓/双头螺栓25牛z米18磅英尺发动机发动机机械系统 - 3.0 升（LW9） 6-3气门挺杆导向螺栓 10牛 z米 89磅英寸气门摇臂螺栓第一次紧固 19牛 z米 14磅英尺最终紧固 30度气门摇臂罩螺栓 10牛 z米 89磅英寸出水口螺栓 25牛 z米 18磅英尺水泵螺栓 10牛 z米 89磅英寸水泵皮带轮螺栓 25牛 z米 18磅英尺紧固件紧固规格（续）应用规格公制英制6-4 发动机机械系统 - 3.0 升（LW9）发动机发动机机械系统规格（LW9）应用规格公制英制一般数据发动机型式60°六缸 V型排量 2.986升 182立方英寸常规选装件（车辆识别号代码） LW9缸径 89毫米 3.50英寸冲程 80毫米 3.15英寸压缩比 9.0:1点火顺序 1-2-3-4-5-6机油压力 103千帕 15磅 /平方英寸 @ 1100转 /分缸径直径 89.016-89.034毫米 3.5046-3.5053英寸最大不圆度 0.014毫米 0.0005英寸锥度 - 推力侧最大值 0.020毫米 0.0008英寸活塞直径- 在活塞销孔中心线下12毫米裙部测量88.974-89.001毫米3.5029-3.5040英寸间隙 0.032-0.068毫米 0.0013-0.0027英寸销孔 23.006-23.013毫米 0.9057-0.9060英寸活塞环顶槽侧隙 0.05-0.085毫米 0.002-0.0033英寸第二道槽侧隙 0.05-0.09毫米 0.002-0.0035英寸顶活塞环开口间隙 0.15-0.36毫米 0.006-0.014英寸第二道活塞环开口间隙 0.5-0.71毫米 0.0197-0.0280英寸槽中间隙 0.20毫米 0.008英寸扇板为 89.0毫米间隙 0.25-1.27毫米 0.0098-0.05英寸活塞销直径 22.9915-22.9964毫米 0.9052-0.9054英寸活塞间隙 0.0096-0.0215毫米 0.0004-0.0008英寸嵌入连杆 0.0165-0.0464毫米 0.0006-0.0018英寸曲轴主轴颈直径 67.239-67.257毫米 2.6473-2.6483英寸主轴颈锥度 0.005毫米 0.0002英寸不圆度 0.005毫米 0.0002英寸法兰跳动 - 最大 0.04毫米 0.0016英寸气缸体主轴承孔径 72.155-72.168毫米 2.8407-2.8412英寸曲轴主轴承内径67.289-67.316毫米2.6492-2.6502英寸主轴承间隙0.019-0.064毫米 0.0008-0.0025英寸主止推轴承间隙 0.032-0.077毫米 0.0012-0.0030英寸曲轴端隙 0.060-0.210毫米 0.0024-0.0083英寸曲轴法兰跳动 - 最大 0.04毫米 0.0016英寸连杆发动机发动机机械系统 - 3.0 升（LW9） 6-5连杆轴承轴颈直径 50.768-50.784毫米 1.9987-1.9994英寸连杆轴承轴颈锥度 0.005毫米 0.0002英寸连杆轴承轴颈不圆度 0.005毫米 0.0002英寸连杆轴承孔径 53.962-53.984毫米 2.124-2.125英寸连杆轴承内径 50.812-50.850毫米 2.000-2.002英寸连杆轴承轴颈间隙 0.018-0.062毫米 0.0007-0.0024英寸连杆侧隙 0.18-0.44毫米 0.007-0.017英寸凸轮轴凸轮升程（进气和排气） 6.9264毫米 0.2727英寸轴颈直径 47.443-47.468毫米 1.868-1.869英寸凸轮轴轴承孔直径 - 前和后 51.03-51.08毫米 2.009-2.011英寸凸轮轴轴承孔直径 - 中 #2和 #3 50.77-50.82毫米 1.999-2.001英寸凸轮轴轴承内径 47.523-47.549毫米 1.871-1.872英寸轴颈间隙 0.026-0.101毫米 0.001-0.0039英寸轴颈跳动 - 最大 0.025毫米 0.001英寸气门系统滚子式气门挺杆液压摇臂传动比 1.60:1气门面角度 45度气门座角度 46度气门座跳动 0.025毫米 0.001英寸气门座面宽度 - 进气 1.55-1.80毫米 0.061-0.071英寸气门座面宽度 - 排气 1.70-2.0毫米 0.067-0.079英寸进气门边缘 - 最小进气 2.10毫米 0.083英寸排气门边缘 - 最小排气 2.70毫米 0.106英寸气门杆间隙 0.026-0.068毫米 0.0010-0.0027英寸气门杆高度 - 当气门杆油封和气门弹簧座拆卸时 - -气门弹簧气门弹簧自由长度 48.5毫米 1.89英寸气门弹簧负载（关闭时） 320牛顿 @ 43.2毫米 75磅 @ 1.701英寸气门弹簧负载（打开时） 1036牛顿 @ 32毫米 230磅 @ 1.260英寸安装高度进气 - 排气 43.2毫米 1.701英寸约 #或圈数 6.55机油泵齿轮游隙 0.094-0.195毫米 0.0037-0.0077英寸齿轮凹槽深度 30.52-30.58毫米 1.202-1.204英寸齿轮凹槽直径 38.176-38.226毫米 1.503-1.505英寸齿轮长度 30.45-30.48毫米 1.199-1.200英寸直径 38.05-38.10毫米 1.498-1.500英寸发动机机械系统规格（LW9）（续）应用规格公制英制侧隙 0.038-0.088毫米 0.001-0.003英寸6-6 发动机机械系统 - 3.0 升（LW9）发动机端隙 0.040-0.125毫米 0.002-0.005英寸气门至缸套间隙 0.038-0.089毫米 0.0015-0.0035英寸发动机机械系统规格（LW9）（续）应用规格公制英制发动机发动机机械系统 - 3.0 升（LW9） 6-7密封剂、粘合胶和润滑油应用材料类型上海通用汽车件号油门控制拉线托架螺栓螺纹螺纹密封剂 12345382凸轮轴后轴承孔塞密封剂 12345493冷却液泄放塞密封剂 12346004冷却液温度传感器螺纹密封剂 12346004曲轴配重键槽密封剂 12345739曲轴箱位置传感器螺栓/双头螺栓螺纹螺纹密封剂12345382 发动机缸体冷却液泄放塞螺纹密封剂 12346004发动机缸体机油油道孔塞螺纹密封剂 12346004发动机前盖螺栓螺纹密封剂 12346004发动机前盖衬垫下凸耳密封剂 12346004发动机机油 10W-30机油 12345616发动机机油冷却器接头螺纹密封剂 12346004发动机机油添加剂润滑油 1052368进气歧管螺栓螺纹（上和下）螺纹密封剂 12345382进气歧管冷却液管密封剂 12345493进气歧管至发动机缸体结合面密封剂 12345739爆震传感器螺纹密封剂 12346004机油滤清器旁路孔塞螺纹密封剂 12346004机油液面指示器管密封剂 12345739后曲轴主轴承盖处的储油盘表面密封剂 12345739机油压力开关螺纹密封剂 12346004机油泵吸油管密封剂 1050026活塞和活塞销 10W-30机油 12345616后曲轴主轴承盖密封剂 1052942气门挺杆导向螺栓螺纹螺纹密封剂 12345382气缸盖和下进气歧管处的气门摇臂盖切口密封剂 123457396-8 发动机机械系统 - 3.0 升（LW9）发动机诊断信息和程序发动机缺火基本诊断检查操作发动机效能诊断程序在发动机控制系统中介绍。

部件连 接器端 视图
部件连 接器端 视图
部件连 接器端 视图
部件连 接器端 视图
部件连 接器端 视图
部件连 接器端 视图
部件连 接器端 视图
部件连 接器端 视图
B107
加速踏板位置 （APP） 传感器
B10B 环境光照/日照传感器
前风窗玻璃洗涤液液
B118
位传感器
横向偏摆率和横向加
B119
速计传感器
车辆前部/ 发动机舱
部件视图
部件连 接器端 视图
仪表板左下方，靠近制 动踏板顶部
乘客舱/车 顶部件视
图
部件连 接器端 视图
发动机舱内，后气缸盖 的右侧，下部后方位置
动力系统 部件视图
部件连 接器端 视图
发动机舱内，后气缸盖 的右侧，下部后方位置
动力系统 部件视图
部件连 接器端 视图
发动机舱内，后气缸盖 的右侧，下部后方位置
车轮/车身 部件连
底部部件 接器端
视图
视图
右后轮毂内
车轮/车身 部件连
底部部件 接器端
视图
视图
左侧B 柱装饰板之后， 下方位置
乘客舱/车 部件连
顶部件视 接器端
图
视图
右侧B 柱装饰板之后， 下方位置
乘客舱/车 部件连
顶部件视 接器端
图
视图
左侧C柱装饰板之后， 下方位置
乘客舱/车 部件连
顶部件视 接器端
动力系统 部件视图
部件连 接器端 视图
发动机上，顶部前部中 央，节气门体后
动力系统 部件视图
部件连 接器端 视图
行李厢/车 部件连
举升门左侧边缘中上部 辆后部件 接器端

8.3.3.4 线束布线图
图标
(1) 接地线
(2) 接地线
(3) 安全气囊传感器
图标
(1) 前大灯接头
(2) 喇叭接头
(3) 雾灯接头
(4) 雷达
(5) 转向灯接头
(6) 温度传感器
图标
(1) 前大灯接头 (2) 喇叭接头 (3) 雾灯接头 (4) 雷达
(5) 转向灯接头
图标
(1) 燃油喷油器线束接头 (2) 点火控制模块线束接头 (3) 发电机线束接头 (4) 氧传感器线束接头
图标
(1) 点火控制模块线束接头 (2) 碳罐吹洗阀线束接头
(3) 节气门位置传感器线束接头 (4) 怠速空气控制阀线束接头 (5) 空气流量传感器线束接头 (6) 进气歧管温度传感器线束接头 (7) 排气循环阀
图标
(1) 变矩器离合气开关线束传感器 (2) 接地线
(3) 蓄电池负极电缆/两根发动机线束接地线
图标
(1) 爆震传感器线束接头 (2) 油压开关线束接头 (3) 发动机线束
图标
(1) 曲轴位置传感器线束接头 (2) 曲轴位置传感器 (3) 发动机线束
(4) 空调压缩机线束接头 (5) 空调压缩机
图标
(1) 油位传感器线束接头 (2) 车速传感器线束接头
图标
(1) 发动机线束
(2) 空调制冷机开关线束接头 (3) 空调制冷机开关
图标
(1) 发动机控制模块 (2) 发动机线束。

汽车音响维修手册1. 引言汽车音响系统是车辆中不可或缺的部分，为车主提供了舒适的音乐享受和娱乐体验。

然而，由于频繁使用和长期暴露于各种环境因素下，汽车音响系统可能会出现故障或损坏。

本手册旨在为车主提供一些基本的汽车音响维修知识，以帮助他们解决常见的问题并保持音响系统的正常运行。

2. 故障排除与维修2.1 无声音如果您的汽车音响系统没有声音输出，首先检查以下可能的问题：- 音量设置：确保音量调整在适当范围内，不要设置为静音状态。

- 音源选择：检查音源是否选定正确，例如无线电、CD、AUX 等。

- 连接线路：检查连接到音响系统的线路是否完好无损。

- 音响单元：确认音响单元是否受损或需要更换。

2.2 噪音问题如果您的车辆音响系统中出现噪音，以下是一些可能的原因和解决方法：- 外部干扰：检查是否有附近的干扰源，如手机、电视等设备。

尽量将它们远离音响设备。

- 地线连接：确保音响设备的地线连接良好，松动的地线可能会引起噪音。

- 放大器问题：检查放大器的连接和调整，过大或过小的信号可以导致噪音。

2.3 无法读取 CD 或 USB当您的音响系统无法读取CD或USB设备时，请检查以下问题： - 线路连接：检查连接到CD或USB设备的线路是否松动或破损。

- 媒体格式：确保CD或USB设备上的媒体文件格式与音响系统兼容。

- 清洁问题：清洁CD或USB设备的音轨或接口，确保它们没有灰尘或污垢。

3. 维护与保养建议3.1 定期清洁汽车音响系统暴露在车内尘土和杂质中，定期清洁是保持其正常运行的关键。

使用适当的清洁剂和柔软的布来擦拭音响面板、控制按钮和连接接口，确保没有灰尘或污渍影响正常功能。

3.2 避免极端温度汽车内部温度的急剧变化对音响系统的正常运行有不利影响。

尽量避免将汽车长时间停放在极端高温或低温的环境中，这可能导致电子部件损坏或失灵。

3.3 定期检查建议定期检查汽车音响系统的连接线路和电源电压。

如果发现任何异常或问题，及时修复或寻求专业技术人员的帮助。

汽车喇叭不响或者发出异响该怎么办？汽车喇叭如何进行日常汽车维修和自我检修？喇叭出现上述故障时，应先区分是线路故障还是喇叭本身的故障。

先来看看喇叭是如何工作的。

当按下方向盘上或其他位置的喇叭按钮时，来自蓄电池的电流会通过回路流到喇叭继电器的电磁线圈上，电磁线圈吸引继电器的动触点开关闭合，电流就会流到喇叭处。

电流使喇叭内部的电磁铁工作，从而使振动膜振动而发出声音。

线路故障主要为线路虚接，如喇叭插头端子松动、喇叭继电器触点烧蚀、方向盘处喇叭开关接触不良等。

但在很多喇叭故障中，尤其冬季出现问题较多的是喇叭本身的故障。

结合使用环境等因素，喇叭本身的故障主要为以下几个原因。

1.触电烧蚀如果长时间按喇叭易造成喇叭触点烧蚀而产生阻抗，流过电磁线圈的电流减弱，电磁吸力下降，无法吸引衔铁带动膜片正常振动，导致发音沙哑，甚至不响。

但不断按喇叭时，若瞬间强电流通过阻抗依然能正常工作，所以会时好时坏。

2.密封不严易受潮虽然喇叭内部是密封的，但如果密封不严，洗车时进入雾气或内部空间空气中有水蒸气，水蒸气很容易导致触点受潮而导致其无法正常工作。

3.电磁线圈端子接触不良有些喇叭内部电磁线圈漆包线端子接头是用铝金属铆钉压接连接的，非牢靠焊接连接，如果端头漆包线上的绝缘漆处理不净或铆钉压接不牢靠很容易产生虚接故障，导致喇叭工作不良。

此种故障是喇叭质量原因，无法修复，只能更换新件。

对于线路故障，应从以下几个方面进行检查排除。

①检查电源系统。

接通前照灯开关，前照灯不亮或暗淡，此时启动发动机，稍加油门，若前照灯灯光正常，喇叭响，则是蓄电池存电不足，应按前述方法检查蓄电池及其连接电缆情况。

蓄电池存电不足情况下，汽车可以正常行驶，需要按喇叭时，只需适当加大油门即可。

②若前照灯亮度正常，按下喇叭按钮，检查继电器是否有“嗒、嗒”响声，若有，则可能是喇叭损坏或喇叭搭铁不良故障，应更换喇叭总成或排除搭铁不良故障。

喇叭继电器通常位于转向盘左下方，不同车型喇叭继电器位置请参照随车使用说明书和车上的熔丝、继电器识别牌，喇叭通常位于散热器（水箱）面后方。

有关紧固件的
紧固
紧固螺栓 螺钉至 牛 米（ 磅英尺）。
安装前大灯。参见
照明系统 中
前大
灯、驻车 转向信号灯的更换 。 Nhomakorabea安装驻车 转向信号灯。参见
照明系统 中
前大灯、驻车 转向信号灯的更换 。
喇叭更换 拆卸程序
拆卸驻车 转向信号灯。参见
照明系统 中
前大灯、驻车 转向信号灯的更换 。
拆卸前大灯。参见
照明系统 中
灯、驻车 转向信号灯的更换 。
从喇叭 托架上拆卸螺栓 螺钉 。
断开电气连接器。
前大
安装程序
连接电气连接器。
特别注意事项：参见 特别注意事项 。
告诫和注意事项 中
将螺栓 螺钉 安装到喇叭 托架上。

不拆保险杠更换GL8陆尊的喇叭
要更换陆尊的电喇叭，网上和维修手册上给的方法都是要拆掉车轮，拆掉保险杠，拆掉雾灯和前大灯，再更换，非常麻烦。

不用拆保险杠就能更换电喇叭。

方法：
工具：千斤顶和拆轮胎螺丝的扳手，随车工具里都有；7mm和13mm的扳手，大一字起子。

一、先确定是哪一側的喇叭要换，用千斤顶支起该側，卸下该側前轮，以左侧为
例。

二、能看到车轮前方的三个销钉（红圈）和两个螺丝（白圈）：中间的图是拆下
了销钉后状态，右图是拆下的销钉。

拆销钉：先用一字起子撬下上面的销子，再拔下下面的钉子。

三、保险杠下面左侧还有四个螺丝也要拆下来，太低了，没有拍照片。

四、拆下7个螺丝和3个销钉后，就可以把挡泥板移开。

五、能看到喇叭和雾灯。

六、拔下喇叭的连接线，拆下固定螺丝，更换新喇叭，装回即可。

七、保险杠上的螺丝是7个的，用开口扳手和套筒扳手选7mm即可，喇叭固定
在车体上的螺丝是13mm的。
