井控设备套管头引言井控设备是油田中非常重要的设备之一，其作用是保证井口周围的安全并控制井口流体。
而套管头作为井控设备的一部分，更是至关重要的组成部分。
本文将深入介绍井控设备套管头的定义、功能以及常见的类型。
1. 定义套管头，又称为井口头，是一种用于连接套管和井口设备的组件。
它位于套管的顶部，常常用于控制井口的流体，保证井口周围的安全。
套管头通常由高强度合金钢或不锈钢制成，具有很高的耐压和耐腐蚀性能。
2. 功能套管头作为井控设备的关键组件，具有以下几个重要功能：2.1 密封功能套管头的主要功能之一是保证井口的密封性。
通过与井口设备的配合，套管头可以有效地封堵井口，避免油气泄漏或外部物质进入井筒。
这种密封功能对于维护油田的安全和生产的稳定至关重要。
2.2 控制井口流体除了密封功能外，套管头还可以用于控制井口的流体。
通过套管头上的阀门或其他控制装置，可以调节井口流体的进出，实现对油井的开关控制。
这种功能对于平衡井口压力、控制井底流量以及防止井口涌气等问题非常重要。
2.3 连接套管和井口设备套管头是连接套管和井口设备的关键部件。
它能够稳固地连接套管和井口设备，保证两者之间的紧密配合。
通过套管头的连接，可以实现井眼的完整封闭，并将套管和井口设备变成一个整体，提高整个井控系统的稳定性和可靠性。
3. 常见类型根据不同的需求和使用场景，套管头有多种不同的类型，下面介绍几种常见的类型：3.1 手动套管头手动套管头是一种较为简单的套管头类型。
它通常采用手动旋转的方式来控制井口流体的流动，具有结构简单、操作方便的特点。
手动套管头适用于一些较小规模的油井，操作人员可以根据需要手动开关阀门，实现对井口流体的控制。
3.2 自动套管头自动套管头是一种更为高级的套管头类型。
它采用自动控制系统来控制井口流体的流动，并具有一定的智能化功能。
通过传感器和执行器的配合，自动套管头可以实现对井口流体的自动调节和控制，大大提高了井控系统的稳定性和可靠性。
套管头技术参数一、引言套管头是一种用于油井或天然气井的装置，主要用于固定和保护套管，并实现井口的关闭和开启。
套管头的技术参数是评估其性能和适用性的重要指标，本文将从几个方面介绍套管头的技术参数。
二、连接形式套管头的连接形式是指套管头与套管之间的连接方式。
常见的连接形式包括螺纹连接、卡箍连接和焊接连接等。
螺纹连接是最常见的连接形式，通过螺纹将套管头与套管连接在一起。
卡箍连接则是通过卡箍将套管头与套管连接，具有更高的密封性能。
焊接连接适用于要求更高强度和可靠性的情况，通过焊接将套管头与套管固定在一起。
三、尺寸和重量套管头的尺寸和重量是指套管头的外径、内径、长度和重量等参数。
尺寸和重量的选择应根据井口的尺寸和井深等因素进行确定。
一般来说，套管头的外径应与套管的内径相匹配，以确保连接的牢固和密封。
套管头的长度应根据井深和需要的工作空间来确定，同时考虑到施工和维护的方便性。
套管头的重量应根据井深和井口工况等因素进行计算，以确保套管头能够承受井口的压力和负载。
四、工作压力和温度套管头的工作压力和温度是指套管头在工作过程中所能承受的最大压力和温度。
工作压力的选择应考虑到井口的工作条件和井口压力的变化范围，以确保套管头能够安全可靠地工作。
工作温度的选择应根据井口的温度情况和工作环境的要求，以确保套管头能够在不同温度下正常工作而不受损坏。
五、密封性能套管头的密封性能是指套管头与套管之间的连接是否能够实现良好的密封。
良好的密封性能可以防止井口液体或气体泄漏，保证井口的安全和稳定。
套管头的密封性能主要受到连接形式、密封材料和密封结构等因素的影响。
在选择套管头时，应考虑到井口的工作条件和要求，选择适合的密封性能。
六、材料和耐腐蚀性套管头的材料选择和耐腐蚀性是指套管头所使用的材料以及其对腐蚀介质的抵抗能力。
套管头的材料选择应考虑到井口的工作环境和介质的性质，选择具有良好耐腐蚀性能的材料。
常见的材料包括碳钢、不锈钢和合金钢等。

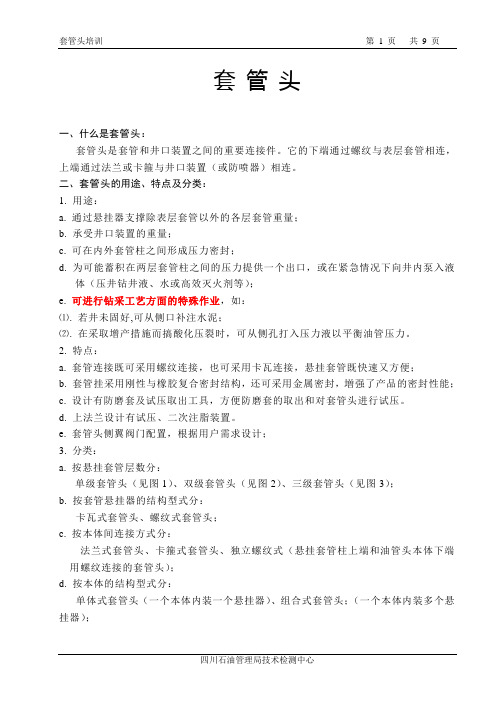

套管头一、什么是套管头：套管头是套管和井口装置之间的重要连接件。
它的下端通过螺纹与表层套管相连，上端通过法兰或卡箍与井口装置（或防喷器）相连。

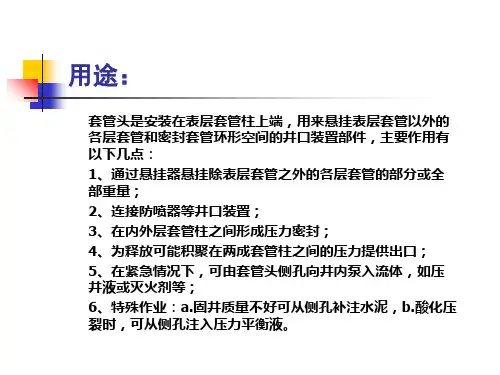

二、套管头的用途、特点及分类：1. 用途：a. 通过悬挂器支撑除表层套管以外的各层套管重量；b. 承受井口装置的重量；c. 可在内外套管柱之间形成压力密封；d. 为可能蓄积在两层套管柱之间的压力提供一个出口，或在紧急情况下向井内泵入液体（压井钻井液、水或高效灭火剂等）；e. 可进行钻采工艺方面的特殊作业，如：⑴. 若井未固好,可从侧口补注水泥；⑵. 在采取增产措施而搞酸化压裂时，可从侧孔打入压力液以平衡油管压力。
2. 特点：a. 套管连接既可采用螺纹连接，也可采用卡瓦连接，悬挂套管既快速又方便；b. 套管挂采用刚性与橡胶复合密封结构，还可采用金属密封，増强了产品的密封性能；c. 设计有防磨套及试压取出工具，方便防磨套的取出和对套管头进行试压。
d. 上法兰设计有试压、二次注脂装置。
e. 套管头侧翼阀门配置，根据用户需求设计；3. 分类：a. 按悬挂套管层数分：单级套管头（见图1）、双级套管头（见图2）、三级套管头（见图3）；b. 按套管悬挂器的结构型式分：卡瓦式套管头、螺纹式套管头；c. 按本体间连接方式分：法兰式套管头、卡箍式套管头、独立螺纹式（悬挂套管柱上端和油管头本体下端用螺纹连接的套管头）；d. 按本体的结构型式分：单体式套管头（一个本体内装一个悬挂器）、组合式套管头；（一个本体内装多个悬挂器）；三、 套管头的型号表示法及型号： 1 . 型号表示法:例1：TFQ1397-70套管头最上层套管头工作压力 70MPa 悬挂套管序列：13 3/8″×9 5/8″×7″ 气井法兰式套管头例2：TK1397-70套管头T K 1397—70最上层套管头工作压力 70MPa 悬挂套管序列：13 3/8″×9 5/8″×7″ 卡瓦式套管头 图1 TFQ9 5/8"×7"-70 单级套管头TFQ9 5/8"×7"-70单级套管头连接9 5/8″ 套管，悬挂7″（或5 1/2″）套管；2. 型号（常用产品）：单级气(油)井套管头（TFQ系列）35MPa型：TFQ 9 5/8"×7"-35(TFQ9 5/8"×7"-5,000Psi)、70MPa、图2 TFQ 13 3/8"×9 5/8"×7"-70双级套管头TFQ 13 3/8"×9 5/8"×7"-70双级套管头连接13 3/8″套管，悬挂9 5/8″、7″（或5 1/2″）套管；双级气(油)井套管头（TFQ系列）35MPa型：TFQ 13 3/8"×9 5/8"×7"-35(TFQ 13 3/8"×9 5/8"×7"-5,000Psi)、70MPa型：TFQ 13 3/8"×9 5/8"×7"-70(TFQ 13 3/8"×9 5/8"×7"-10,000Psi)105MPa型：TFQ 13 3/8"×9 5/8"×7"-105(TFQ 13 3/8"×9 5/8"×7"-15,000Psi)三级气(油)井套管头（TFQ系列）35MPa型：TFQ20"×13 3/8"×9 5/8"×7"-35(TFQ20"× 13 3/8"×9 5/8"×7"-5,000Psi)、70MPa型：TFQ 20"×13 3/8"×9 5/8"×7"-70(TFQ20"× 13 3/8"×9 5/8"×7"-10,000Psi)105MPa型：TFQ 13 3/8"×9 5/8"×7"-105(TFQ 20"×13 3/8"×9 5/8"×7"-15,000Psi)图3 TFQ 20"×13 3/8"×9 5/8"×7"-70三级套管头TFQ 20"×13 3/8"×9 5/8"×7"-70双级套管头连接套管20″套管，悬挂13 3/8″、9 5/8″、7″（或5 1/2″）套管；套管头零件或部件的额定工作压力应按其端部或出口连接的额定工作压力确定。
套管头套管头是石油钻井工程中的一种重要装置，用于安装在钻井井口上方，与钻杆、套管等钻井设备相连接。
其作用是实现井口的密封和接口的连接，以确保钻井过程的顺利进行。
套管头通常由钢制材料制成，具有高强度和耐腐蚀性能，能够承受高温、高压和复杂的工作环境。
组件构造套管头通常由下列几个主要组件构成： 1. 井口接口：套管头的井口接口是与井口相关设备连接的部分，它的设计决定了套管头与其他设备的连接方式。
常见的井口接口类型有API井口接口和非API井口接口，根据具体的工程要求进行选择。
2. 套管连接部：套管连接部是连接套管和套管头的部分，通常采用螺纹连接方式。
根据套管的规格和要求，选择合适的螺纹类型和连接方式，确保连接的可靠性和密封性。
3. 密封装置：套管头的密封装置是保证井口密封性的重要部件。
通常采用金属密封、橡胶密封或者二者结合的形式，以适应不同的工作条件和压力要求。
4. 上升管连接部：上升管连接部是连接套管头和上升管的部分，也是与井口相关设备连接的接口。
同样，选择合适的连接方式和密封装置非常重要。
功能与应用套管头在石油钻井工程中具有多种功能和应用： 1. 密封井口：套管头通过密封装置，能够有效地密封井口，防止井中的流体泄漏或者外界的污染物进入井内，保证井下作业的安全和正常进行。
2. 连接设备：套管头的井口接口能够连接各种钻井设备，如钻杆、钻台和井口工具等。
通过合适的连接方式，实现设备之间的顺畅传递力和流体。
3. 支撑套管：套管头通过套管连接部，能够牢固地支撑套管，使其能够承受井内和井外的压力和重力。
保证套管能够正常工作，并在必要时进行提升或下放。
4. 适应工作环境：套管头的设计和材料选择，使其能够适应各种工作环境和工艺要求。
例如，在高温、高压、腐蚀性和酸碱性等恶劣条件下，套管头能够保持稳定和可靠的性能。
安装流程套管头的安装流程通常包括如下几个步骤：1. 选择套管头：根据工程要求和井口参数，选择合适的套管头类型和规格。
