天然气烧嘴——低压高速型天然气燃烧器

脱火与回火现象什么是“脱火”和“回火”脱火：火焰短，火焰根部离开了灶具火孔一段距离燃烧，有时燃烧一会就熄灭，这种现象称为脱火。

产生脱火的主要原因是一次空气量过多，产生气流速度大于燃烧速度所造成的。

处理方法是：将进风量调小再点火，然后再根据火焰情况调节调风板，使火焰达到最佳状态。

有时脱火是由于灶具火孔由异物或燃烧器内有水，也会产生脱火。

这就是需要排除异物或水，再进行点火。

脱火中文名称：脱火英文名称：blow-off 定义：由于燃烧器出口处可燃混合物的法向速度大于火焰的燃烧速度，使火焰远离燃烧器被吹灭的现象。

回火是指火焰在引射管内燃烧，并发出响声，此时火焰内外锥不再分明，有时点火是由于气量过小会发生回火并发出“喷”的一声，回火是由于燃烧速度大于气流速度所造成的。

处理方法是：先关闭灶具开关，调节风板，将进风量调小，再进行点火，点着后再调节风板，使火焰达到最佳状态。

§2 有焰燃烧（扩散式燃烧）一、层流扩散火焰分4 区：1. 纯煤气区2. 煤气+燃烧产物区3. 空气+燃烧产物区4. 纯空气区Hottel半经验方程：f）+ B θ火焰长度L = Alg（V V —体积流量f —时间因子θA、B —常数氢气扩散火焰 r气体燃料的燃烧二、紊流扩散火焰管内流动时：Re = udρ/μ一般气体Re > 2 103?103 ?城市煤气3-4103 ? LPG 9-10天然气 3 103燃烧时温度很高，使得密度ρ提高，粘度μ降低，因而与冷态差不多的速度达到紊流时，Re变大了。

气体燃料的燃烧（1）层流区火焰外形轮廓规整，w — L（2）过度区火焰顶部颤动，上部紊流火焰，L 略减短（3）紊流区紊流火焰，L 基本不变（流量增加，使火焰变长；混合速度加快，使火焰变短）紊六火焰没有明显的燃烧前沿面。

气体燃料的燃烧影响紊流火焰长度的因素（1）燃料种类：热值高，火焰长（2）烧嘴直径：直径大，火焰长（3）有旋流时，混合加强，火焰变短气体燃料的燃烧三、有焰烧嘴（扩散燃烧）主要由加强混合来加强燃烧。

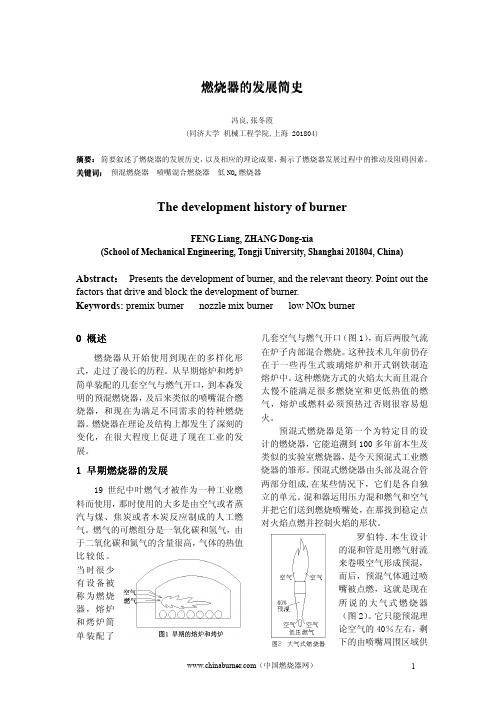

燃烧器的发展简史燃烧器的发展简史冯良,张冬霞(同济大学 机械工程学院,上海 201804)摘要摘要：：简要叙述了燃烧器的发展历史，以及相应的理论成果，揭示了燃烧器发展过程中的推动及阻碍因素。

关键词关键词：： 预混燃烧器 喷嘴混合燃烧器 低NO x 燃烧器The development history of burnerFENG Liang, ZHANG Dong-xia(School of Mechanical Engineering, Tongji University, Shanghai 201804, China)Abstract ： Presents the development of burner, and the relevant theory. Point out the factors that drive and block the development of burner.Keywords: premix burner nozzle mix burner low NOx burner 0 0 概述概述概述燃烧器从开始使用到现在的多样化形式，走过了漫长的历程。

从早期熔炉和烤炉简单装配的几套空气与燃气开口，到本森发明的预混燃烧器，及后来类似的喷嘴混合燃烧器，和现在为满足不同需求的特种燃烧器。

燃烧器在理论及结构上都发生了深刻的变化，在很大程度上促进了现在工业的发展。

1 1 早期燃烧器的发展早期燃烧器的发展早期燃烧器的发展19世纪中叶燃气才被作为一种工业燃料而使用，那时使用的大多是由空气或者蒸汽与煤、焦炭或者木炭反应制成的人工燃气。

燃气的可燃组分是一氧化碳和氢气，由于二氧化碳和氮气的含量很高，气体的热值比较低。

当时很少有设备被称为燃烧器，熔炉和烤炉简单装配了几套空气与燃气开口（图1），而后两股气流在炉子内部混合燃烧。

这种技术几年前仍存在于一些再生式玻璃熔炉和开式钢铁制造熔炉中。

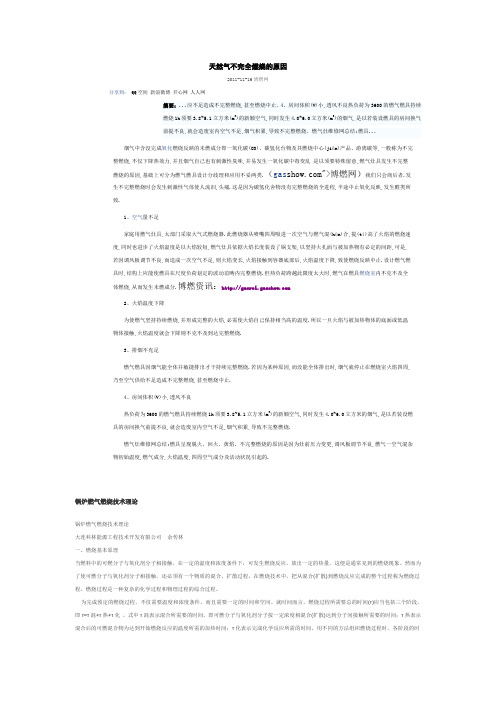

天然气不完全燃烧的原因2011-11-16博燃网分享到： QQ空间新浪微博开心网人人网摘要：...应不足造成不完整燃烧,甚至燃烧中止. 4、房间体积(V)小,透风不良热负荷为3600的燃气燃具持续燃烧1h须要3.8~5.1立方米(m3)的新颖空气,同时发生4.0~6.0立方米(m3)的烟气,是以若装设燃具的房间换气前提不良,就会造废室内空气不足,烟气积累,导致不完整燃烧. 燃气灶维修网总结:燃具...烟气中含没完成氧化燃烧反映的未燃成分即一氧化碳(CO)、碳氢化台物及其燃烧中心(jiān)产品、游离碳等,一般称为不完整燃烧,不仅下降热效力,并且烟气自己也有刺激性臭味,并易发生一氧化碳中毒变乱是以须要特殊留意,燃气灶具发生不完整燃烧的原因,基础上可分为燃气燃具设计分歧理和应用不妥两类.（gas ">博燃网）我们只会商后者.发生不完整燃烧时会发生刺激性气体使人流泪,头痛.这是因为碳氢化舍物没有完整燃烧的全进程,半途中止氧化反映,发生醛类所致.1、空气量不足家庭用燃气灶具,太部门采取大气式燃烧器.此燃烧器从喷嘴四周吸进一次空气与燃气混(hùn)合,提(tí)高了火焰的燃烧速度,同时也进步了火焰温度是以火焰较短,燃气灶具依据火焰长度装设了锅支架,以坚持火孔面与被加热物有必定的间距,可是,若因调风板调节不良,而造成一次空气不足,则火焰变长,火焰接触到容器底部后,火焰温度下降,致使燃烧反映中止.设计燃气燃具时,结构上应能使燃具在尺度负荷划定的波动范畴内完整燃烧.但热负荷跨越此限度太大时,燃气在燃具燃烧室内不克不及全体燃烧,从而发生未燃成分.博燃资讯：2、火焰温度下降为使燃气坚持持续燃烧,并形成完整的火焰,必需使火焰自己保持相当高的温度.所以一旦火焰与被加热物体的底面或低温物体接触,火焰温度就会下降则不克不及到达完整燃烧.3、排烟不充足燃气燃具因烟气能全体并敏捷排出才干持续完整燃烧.若因为某种原因,而没能全体排出时,烟气就停止在燃烧室火焰四周,乃至空气供给不足造成不完整燃烧,甚至燃烧中止.4、房间体积(V)小,透风不良热负荷为3600的燃气燃具持续燃烧1h须要3.8~5.1立方米(m3)的新颖空气,同时发生4.0~6.0立方米的烟气,是以若装设燃具的房间换气前提不良,就会造废室内空气不足,烟气积累,导致不完整燃烧.燃气灶维修网总结:燃具呈现脱火、回火、黄焰、不完整燃烧的原因是因为灶前压力变更,调风板调节不良,燃气一空气混杂物初始温度,燃气成分,火焰温度,四周空气成分及活动状况引起的.锅炉燃气燃烧技术理论锅炉燃气燃烧技术理论大连科林能源工程技术开发有限公司余传林一、燃烧基本原理当燃料中的可燃分子与氧化剂分子相接触，在一定的温度和浓度条件下，可发生燃烧反应，放出一定的热量，这便是通常见到的燃烧现象。

2024年燃烧器的分类及技术要求用来实现燃烧过程的装置，统称为燃烧装置。

对于燃气而言，它的燃烧装置就是指燃气燃烧器，即燃气烧嘴。

燃气燃烧器是将燃气的化学能转变为热能的一种装置。

工业或民用的燃气燃烧器的基本用途，就是在炉子或燃烧室中，合理组织燃气的燃烧过程，以保证炉子或燃烧室的热工工作符合工艺、技术和经济的要求。

一、燃烧器的分类燃气燃烧器的结构多种多样，可以从不同的角度进行分类。

首先，从适用性考虑，可将燃气燃烧器分为普通燃气燃烧器和特殊燃气燃烧器两大类。

对于普通燃气燃烧器，我国常用的分类法见表361至表364。

表3-6-1按适应燃气种类分类任何一种燃气燃烧铝的工作都是为了满足一定生产或生活条件的要求。

一般来说，一种性能良好的燃烧器主要应满足如下要求：(1)工艺要求燃烧器的额定热负荷应与设计值相符，偏差不大于10％；热负荷凋节比2％～5％；能适应一种或几种燃气，当然气华白指数波动值小于5％时，必须正常燃烧；产生的火焰特征(火焰形状及尺寸、发光程度、燃烧温度等)和炉内气氛特性(氧化性、还原性或中性)应与加热工艺相符合。

(2)燃烧质量要求在额定热负荷下，各类燃烧器的空气过剩系数不得过高，一般小于1．08～1.15；燃烧室出口烟气的化学不完全燃烧热损失不高于0．4％。

(3)结构和材质要求为了检修，应便于拆卸和组装；易损零件应能很方便的维修或更换；各部零件的材质应符合要求。

(4)安全要求烟气中CO含量、燃烧器表面温度、密封性等都应符合安全要求。

2024年燃烧器的分类及技术要求（2）随着环境保护和能源利用效率的要求不断提高，燃烧器作为一种常见的能源转化设备，也在不断进行创新和改进。

预测到2024年，燃烧器可能会在分类和技术要求方面经历一些重大变化。

本文将对2024年燃烧器的分类及技术要求进行详细阐述。

燃烧器分类按燃烧介质分类：1. 液体燃烧器：主要包括煤油燃烧器和液化气燃烧器。

2. 气体燃烧器：主要包括天然气燃烧器和液化石油气燃烧器。

浅谈蓄热式燃烧嘴的设计摘要：本文介绍蓄热室几个主要参数的确定方法，以及在实际计算的应用。

1前言高效蓄热式烧嘴是一种新型高效节能、环保燃烧装置，该烧嘴工作时可使空气预热温度接近烟气入口温度（1000℃以上），排烟温度可降至250℃以下，热回收率80%以上，在工业炉窑上使用可节约燃料55%左右，比一般间壁式余热回收装置多节约燃料25～30%，从而使炉子的热效率大幅提高。

由于空气预热温度提高，所以火焰温度也在相应提高，火焰辐射能力加大，加热速度变快，工业炉窑的生产效率可提高10～15%。

由于以上原因，炉子的废气量减少，环保效果十分明显。

蓄热式烧嘴使用过程中点火方便，燃烧完全、火焰稳定、铺展性好，在以油为燃料时，蓄热过程油路断开，雾化介质常通，所以不结焦。

蓄热式烧嘴适合于冶金、石化、建材、机械等行业中的加热炉、熔化炉及热处理炉。

蓄热式烧嘴适用于各种高、低热值的煤气，各种液体燃料（柴油、重油、焦油）。

2蓄热式烧嘴简介蓄热式烧嘴主要由蓄热室、蓄热体、天燃气烧嘴、点火枪、uv火焰监测器等组成。

通过空燃比优化设计，使燃烧更充分，最大限度的节约燃料。

蓄热体采用陶瓷小球，阻力小，便于拆下清洗，反复使用，蓄热效率高。

两台蓄热式烧嘴（2支烧嘴）组成一对使用。

2.1烧嘴烧嘴采用空气、天然气组合式，由空气蓄热室、天然气烧嘴组合而成，蓄热式烧嘴的设计既要考虑低热值燃气的燃烧混合问题，又要保证天然气的完全燃尽，同时实现炉膛温度的均匀性，因此采用双流动蓄热式烧嘴形式。

燃烧喷口是燃烧系统的关键部位，合理的燃烧组织有赖于此，在燃烧组织上既要确保燃气在炉内充分燃烧，不会在对面的蓄热体内继续燃烧而对其造成损坏，同时又要合理促成低氧燃烧的实现，避免出现局部的高温过热；既强化炉温的均匀性，减少no x 等有害气体的生成，又减小高温下脱碳的发生。

因此，在喷口设计上要选择最优的气体出口速度和混合喷射角度。

燃料在喷口处边混合边燃烧，空气、天然气在喷出过程中卷入周围的炉气，稀释空煤气浓度，低氧燃烧，使烟气中no x 的产生大大降低，减少了有害气体的排放量。

在化工生产中,很多工艺加热炉以气体燃料燃烧作为热源,可燃气体燃烧需要很多空气，如：人工煤气需1.2～4。

0(m3/m3），天然气和液化石油气则需10~25(m3/m3)。

可见欲使燃气充分燃烧须有大量空气与之混合方可。

因此,燃气与空气的混合方式，对燃烧情况有很大影响，也关系到燃烧系统能否正常安全运行。

燃烧系统运行时，如果产生回火现象将烧坏燃烧器或发生安全事故。

1 燃气的燃烧方法及特点根据燃气与空气混合情况不同将燃烧分为三种方式，即扩散式燃烧、预混部分空气燃烧（大气式燃烧）和无焰燃烧。

燃烧过程处于哪一类是根据一次空气系数α1（一次空气量与燃烧理论空气量之比）来判断的。

1．1 扩散式燃烧燃气未预先和空气混合而进行的燃烧称为扩散式燃烧，其α1=0.扩散式燃烧的燃烧速度与燃烧完全程度主要取决于燃气与空气分子间的扩散速度和完全程度。

扩散式燃烧的特点：(1）燃烧稳定、在燃气系统不产生负压、空气不被吸入的情况下，不会回火，燃烧器工作稳定。

(2）过剩空气多,燃烧速度慢，火焰温度低。

对燃烧碳氢化合物含量较高的可燃气体时，在高温下由于火焰面内氧气供应不足，碳氢化合物分解出碳粒、氢和重碳氢化合物。

碳粒和重碳氢化合物很难燃烧,结果造成化学不完全燃烧.一般说来，对天然气不宜采用扩散燃烧法。

(3）燃烧强度低，在工业炉上为提高燃烧强度多采用机械鼓风方式的燃烧器.1．2 预混部分空气燃烧其0＜α1＜1.在这种情况下，由于可燃混合物中空气量较小，因此,部分燃烧按纯动力学方法燃烧，其余燃气则按扩散燃烧方法进行燃烧。

预混部分空气燃烧的特点：（1）在绝大多数情况下能保证燃烧设备以任何比例的燃气与空气进行工作。

因此，设备热负荷的调节范围大.（2）由于先吸入部分空气，所以克服了扩散燃烧的一些缺点，提高了燃烧速度,降低了不完全燃烧程度。

(3）当一次空气系数α1合适时，此种燃烧方法有一定的稳定范围。

（4）一次空气系数α1越大，燃烧稳定范围就越小，因此，一次空气系数α1不可选取过大。
