自然伽马测井曲线的影响因素

煤田测井中自然伽马曲线的应用效果分析1. 引言1.1 煤田测井中自然伽马曲线的应用效果分析煤田测井是勘查煤田地质特征和煤质的重要手段，而自然伽马曲线作为测井曲线之一，在煤田测井中扮演着关键的角色。

本文旨在对煤田测井中自然伽马曲线的应用效果进行深入分析，为煤田勘探工作提供参考。

自然伽马测井技术是利用地质剖面中所含放射性元素自然放射性进行测量，通过探测自然伽马辐射来刻画地层的放射性特征，从而识别地层层序和地层间的油气性质、岩性和孔隙度等信息。

在煤田测井中，自然伽马曲线可以有效地识别煤层和煤与围岩的分界，确定煤层的厚度和分布规律，为后续的煤炭资源评价和开发提供依据。

自然伽马曲线的解释和分析方法包括对曲线形态、峰值、平均值和等效钍值等参数的综合分析，结合地质资料和其它测井曲线进行比对，从而进行地层的精细分析和油气成藏特征的识别。

在煤田测井中，自然伽马曲线具有快速、直观、定量的优势，但也存在对地层精度和垂直分辨能力有限的局限性。

在实际应用中需结合其它测井工具和地质资料进行综合解释分析，以提高测井结果的准确性和可靠性。

通过对煤田测井中自然伽马曲线的效果评价，可以为煤田地质特征和煤质的判别提供科学依据，为煤炭资源的勘探与开发提供技术支撑和决策参考。

2. 正文2.1 自然伽马测井技术简介自然伽马测井技术是一种利用地层中天然放射性元素辐射来测定岩层性质和构造的地球物理勘探方法。

常用的放射性元素有钾、钍和铀，它们在地壳和岩层中广泛存在，通过检测它们的放射性衰变产物，可以获得关于地层中岩性、孔隙度、矿物含量等信息。

自然伽马测井设备包括探测器、放射源、数据采集系统等组成部分。

在进行测井时，探测器探测到地层中辐射的强度，然后通过数据采集系统记录下来，并进行分析处理。

通过测量不同深度处的伽马射线衰减曲线，可以确定地层的厚度、密度、孔隙度等参数，为地质构造和勘探开发提供重要的信息。

自然伽马测井技术具有快速、准确、无破坏性等优点，被广泛应用于煤田、油田、矿山等领域。

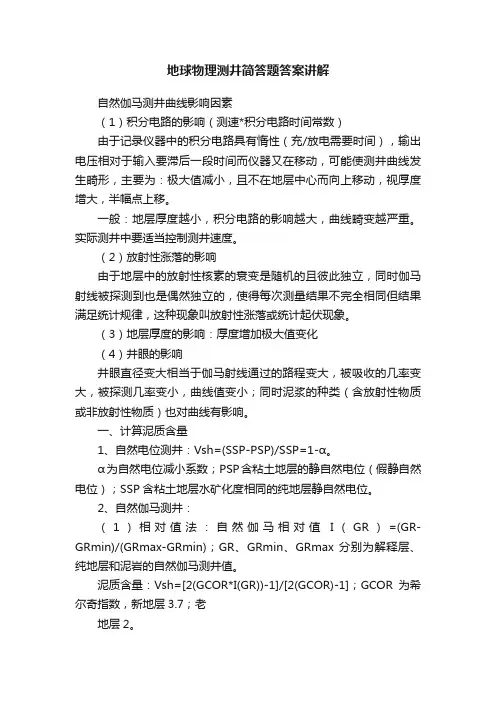

地球物理测井简答题答案讲解自然伽马测井曲线影响因素（1）积分电路的影响（测速*积分电路时间常数）由于记录仪器中的积分电路具有惰性（充/放电需要时间），输出电压相对于输入要滞后一段时间而仪器又在移动，可能使测井曲线发生畸形，主要为：极大值减小，且不在地层中心而向上移动，视厚度增大，半幅点上移。

一般：地层厚度越小，积分电路的影响越大，曲线畸变越严重。

实际测井中要适当控制测井速度。

（2）放射性涨落的影响由于地层中的放射性核素的衰变是随机的且彼此独立，同时伽马射线被探测到也是偶然独立的，使得每次测量结果不完全相同但结果满足统计规律，这种现象叫放射性涨落或统计起伏现象。

（3）地层厚度的影响：厚度增加极大值变化（4）井眼的影响井眼直径变大相当于伽马射线通过的路程变大，被吸收的几率变大，被探测几率变小，曲线值变小；同时泥浆的种类（含放射性物质或非放射性物质）也对曲线有影响。

一、计算泥质含量1、自然电位测井：Vsh=(SSP-PSP)/SSP=1-α。

α为自然电位减小系数；PSP含粘土地层的静自然电位（假静自然电位）；SSP含粘土地层水矿化度相同的纯地层静自然电位。

2、自然伽马测井：（1）相对值法：自然伽马相对值I（GR）=(GR-GRmin)/(GRmax-GRmin)；GR、GRmin、GRmax 分别为解释层、纯地层和泥岩的自然伽马测井值。

泥质含量：Vsh=[2(GCOR*I(GR))-1]/[2(GCOR)-1]；GCOR为希尔奇指数，新地层3.7；老地层2。

（2）绝对值法：Vsh=（ρb GR-Bo）/(ρsh GRsh-Bo)；Bo纯地层背景值，Bo=ρsd GRsd(或ρ纯GR纯)；ρb,ρsh,ρsd,ρ纯分别为解释层，泥岩，砂岩，纯地层的自然伽马值。

二．计算孔隙度1、密度测井：ρb=φρf+(1-φ)ρf，φ=(ρma-ρb)/(ρma-ρf)；φ孔隙度，ρma岩石骨架密度，ρf探测范围内的空隙流体密度。

⾃然电位、⾃然伽马测井基本原理⾃然电位测井⽅法原理在早期的电阻率测井中发现：在供电电极不供电时，测量电极M在井内移动，仍可在井内测量到有关电位的变化。

这个电位是⾃然产⽣的，故称为⾃然电位。

使⽤图1所⽰电路，沿井提升M电极，地⾯仪器即可同时测出⼀条⾃然电位变化曲线。

⾃然电位曲线变化与岩性有密切关系，能以明显的异常显⽰出渗透性地层，这对于确定砂岩储集层具有重要意义。

⾃然电位测井⽅法简单，实⽤价值⾼，是划分岩性和研究储集层性质的基本⽅法之⼀。

图 1⾃然电位测井原理⼀、井内⾃然电位产⽣的原因井内⾃然电位产⽣的原因是复杂的，但对于油井，主要有以下两个原因：地层⽔的含盐量(矿化度)与泥浆的含盐量不同，地层压⼒和泥浆柱压⼒不同，在井壁附近产⽣了⾃然电动势，形成了⾃然电场。

1．扩散电动势(Ed)的产⽣如图2所⽰，在⼀个玻璃容器中，⽤⼀个渗透性的半透膜将其分隔开，两边分别装上浓度为Cl和C2(C1>C2)的NaCl溶液，并且在两边分别放⼈⼀只电极，此时表头指针发⽣偏转。

此现象可解释为：两种不同浓度的NaCl溶液接触时，存在着使浓度达到平衡的⾃然趋势，即⾼浓度溶液中的离⼦受渗透压的作⽤要穿过渗透性隔膜迁移到低浓度溶液中去，这⼀现象称为离⼦扩散。

在扩散过程中，由于Cl-的迁移率⼤于Na+的迁移率，扩散结果使低浓度溶液中的Cl-相对增多，形成负电荷聚集，⾼浓度溶图2扩散电动势产⽣⽰意图液中Na+相对增多，形成正电荷聚集。

这就在两种不同浓度的溶液间产⽣了电动势，所以可测到电位差。

离⼦在继续扩散，⾼浓度溶液中的Cl-，由于受⾼浓度溶液中正电荷的吸引和低浓度溶液中负电荷的排斥，其迁移速度减慢；⽽⾼浓度溶液中的Na+，由于受⾼浓度溶液中正电荷的排斥和低浓度溶液中负电荷的吸引，其迁移速度加快，这使得电荷聚集速度减慢。

当接触⾯附近的电荷聚集使正、负离⼦的迁移速度相等时，电荷聚集就停⽌了，但离⼦还在继续扩散，溶液达到了动平衡，此时电动势将保持⼀定值：这个电动势是由离⼦扩散作⽤产⽣的，故称为扩散电位(Ed)，也称扩散电动势，可⽤下式表⽰：EE dd=KK dd lg cc1cc2式中EE dd为扩散电位系数，mv；cc1，cc2为溶液盐类的浓度，g/L。

煤田测井中自然伽马曲线的应用效果分析1. 引言1.1 煤田测井的背景意义1. 煤田测井可以帮助识别煤层的地质构造和储层特征，为煤炭资源的评价和利用提供重要的地质信息。

通过测井可以获取到煤层的厚度、密度、孔隙度等参数，从而帮助分析煤层的储层性质和储量分布情况。

2. 煤田测井可以为煤矿安全生产提供技术支持。

通过测井可以获取到地下矿层的地质情况和岩层结构，有助于预防矿压、冒顶等矿井事故的发生，提高矿工的安全生产。

3. 煤田测井可以指导矿井的合理开采。

通过测井可以获取到地下煤层的厚度、倾角、断裂带等信息，有助于确定采煤方向和方法，提高矿井的开采效率和经济效益。

煤田测井在煤炭资源勘探和开采中具有重要的意义，可以为煤田的综合利用和可持续发展提供技术支持和保障。

1.2 自然伽马测井技术介绍自然伽马测井是一种通过测量地层中天然放射性元素的放射性强度来判断地层性质和构造的方法。

其原理是通过测量地层中岩石的γ射线强度，可以确定地层的密度和含气量，从而帮助地质工作者更准确地判断地层的性质和分布。

自然伽马测井通常在钻井过程中进行，通过向井下送入探测器，测量地层中的γ射线强度并将数据传输至地面进行分析。

自然伽马测井技术的优势在于其非接触、快速、准确的特点。

与传统的物理测井方法相比，自然伽马测井具有成本低、效率高的优势，可以为地质勘探和矿产资源评价提供更多的数据支持。

自然伽马测井技术已经在煤田勘探中得到广泛应用，成为煤田测井中不可或缺的一项技术。

随着科技的发展，自然伽马测井技术也在不断更新和完善，提高了测井数据的质量和分析的准确性。

在煤田勘探和煤炭地质研究中，自然伽马测井技术的应用将会更加广泛，为煤田开发和资源评价提供更加可靠的数据支持。

2. 正文2.1 自然伽马曲线在煤田测井中的应用自然伽马曲线是煤田测井中常用的一种测井曲线，它通过测量地层中的放射性元素的γ射线强度来刻画地层性质的变化和孔隙度信息。

在煤田测井中，自然伽马曲线的应用主要体现在以下几个方面：自然伽马曲线可以用来识别和划分地层。

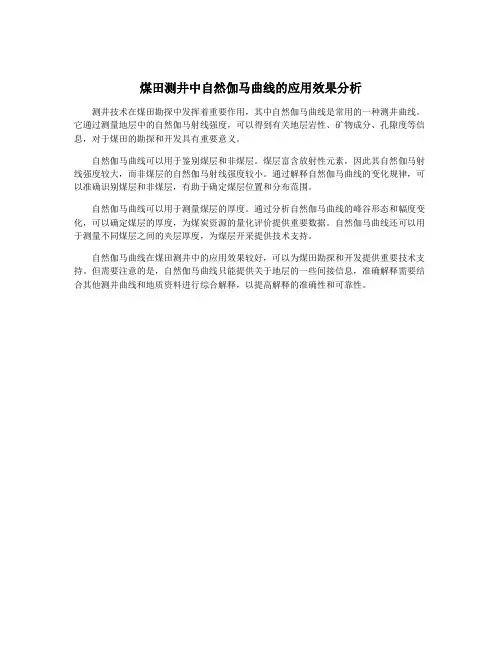

煤田测井中自然伽马曲线的应用效果分析
测井技术在煤田勘探中发挥着重要作用，其中自然伽马曲线是常用的一种测井曲线。

它通过测量地层中的自然伽马射线强度，可以得到有关地层岩性、矿物成分、孔隙度等信息，对于煤田的勘探和开发具有重要意义。

自然伽马曲线可以用于鉴别煤层和非煤层。

煤层富含放射性元素，因此其自然伽马射线强度较大，而非煤层的自然伽马射线强度较小。

通过解释自然伽马曲线的变化规律，可以准确识别煤层和非煤层，有助于确定煤层位置和分布范围。

自然伽马曲线可以用于测量煤层的厚度。

通过分析自然伽马曲线的峰谷形态和幅度变化，可以确定煤层的厚度，为煤炭资源的量化评价提供重要数据。

自然伽马曲线还可以用于测量不同煤层之间的夹层厚度，为煤层开采提供技术支持。

自然伽马曲线在煤田测井中的应用效果较好，可以为煤田勘探和开发提供重要技术支持。

但需要注意的是，自然伽马曲线只能提供关于地层的一些间接信息，准确解释需要结合其他测井曲线和地质资料进行综合解释，以提高解释的准确性和可靠性。

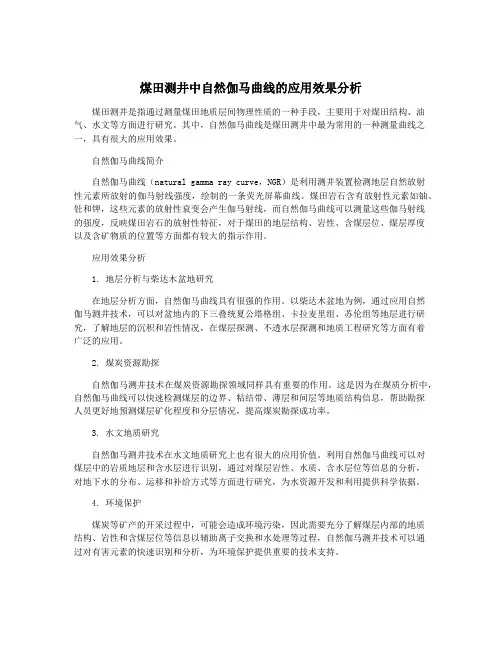

煤田测井中自然伽马曲线的应用效果分析煤田测井是指通过测量煤田地质层间物理性质的一种手段，主要用于对煤田结构、油气、水文等方面进行研究。

其中，自然伽马曲线是煤田测井中最为常用的一种测量曲线之一，具有很大的应用效果。

自然伽马曲线简介自然伽马曲线（natural gamma ray curve，NGR）是利用测井装置检测地层自然放射性元素所放射的伽马射线强度，绘制的一条荧光屏幕曲线。

煤田岩石含有放射性元素如铀、钍和钾，这些元素的放射性衰变会产生伽马射线，而自然伽马曲线可以测量这些伽马射线的强度，反映煤田岩石的放射性特征，对于煤田的地层结构、岩性、含煤层位、煤层厚度以及含矿物质的位置等方面都有较大的指示作用。

应用效果分析1. 地层分析与柴达木盆地研究在地层分析方面，自然伽马曲线具有很强的作用。

以柴达木盆地为例，通过应用自然伽马测井技术，可以对盆地内的下三叠统夏公塔格组、卡拉麦里组、苏伦组等地层进行研究，了解地层的沉积和岩性情况，在煤层探测、不透水层探测和地质工程研究等方面有着广泛的应用。

2. 煤炭资源勘探自然伽马测井技术在煤炭资源勘探领域同样具有重要的作用。

这是因为在煤质分析中，自然伽马曲线可以快速检测煤层的边界、粘结带、薄层和间层等地质结构信息，帮助勘探人员更好地预测煤层矿化程度和分层情况，提高煤炭勘探成功率。

3. 水文地质研究自然伽马测井技术在水文地质研究上也有很大的应用价值。

利用自然伽马曲线可以对煤层中的岩质地层和含水层进行识别，通过对煤层岩性、水质、含水层位等信息的分析，对地下水的分布、运移和补给方式等方面进行研究，为水资源开发和利用提供科学依据。

4. 环境保护煤炭等矿产的开采过程中，可能会造成环境污染，因此需要充分了解煤层内部的地质结构、岩性和含煤层位等信息以辅助离子交换和水处理等过程，自然伽马测井技术可以通过对有害元素的快速识别和分析，为环境保护提供重要的技术支持。

总体来说，自然伽马曲线在煤田测井中的应用广泛，通过分析和研究自然伽马曲线所反映的地质信息，可以为煤田地质勘探、水文地质研究、环境保护、工程地质研究等方面提供准确可靠的数据，促进其在煤田地质研究中的应用。

煤田测井中自然伽马曲线的应用效果分析
煤田测井是煤田地质与煤层气勘探的重要手段之一。

自然伽马曲线是测井方法中应用较广泛的一种曲线，具有测控煤层边界、识别煤层和储层、测量放射性能为等特点。

本文主要对煤田测井中自然伽马曲线的应用效果进行分析。

一、自然伽马曲线的获取
自然伽马曲线是由地震仪器测出的地层放射性辐射量与垂直钻孔深度的函数关系，也可以利用伽马辐射探测仪对井筒内矿石元素的伽马辐射作出的曲线。

1. 识别煤层和储层
利用自然伽马曲线可以识别出煤层和非煤层，通过不同层位的自然伽马特征值的大小和差异，可以识别储层、岩石和煤层等，进而确定主煤层分布范围和储层特征。

2. 煤层边界测控
自然伽马曲线主要应用于测量煤层顶、底和煤隈空区的厚度、偏移、倾向和形貌等，能够直观确定煤层的位置和形态，并为矿井的采掘提供了重要的依据和保障。

3. 放射性测量
自然伽马曲线还可用于测量地层中放射性元素的含量和分布情况，从而推断出地层的物性参数，为地质解释和煤层气的勘探提供了可靠的数据支持。

三、应用效果分析
自然伽马曲线在煤田测井中应用广泛，特别是在煤层气勘探中，属于必备的工具。

自然伽马曲线具有非侵入性、高分辨率、灵敏度高、测量范围广等优势，能够提供重要的地貌和地质信息，为油气勘探提供可靠的依据和保障。

在采煤过程中，经常会遇到煤质变化、水突、矸石等问题，而自然伽马曲线能够通过煤层边界的定位、煤层厚度的测定、煤层和储层的识别等，为采煤的安全和有效性提供了有力支持。

总之，自然伽马曲线在煤田勘探和开采中的应用效果是显著的，可以提供大量的地质信息和数据支持，具有非常大的应用价值。

煤田测井中自然伽马曲线的应用效果分析热带地区是全球非常重要的生态环境区，也是水文地质工作的重点地区。

在这样的地区开展地下水勘探时，需要对煤田进行测井，以便获得更为准确的地下水信息。

而自然伽马曲线作为煤田测井中最常见的一种曲线，具有很强的应用效果。

自然伽马曲线可以反映煤岩厚度、掩岩厚度、煤层品质、煤岩组成和煤岩的放射性等方面的信息。

在煤田测井中，自然伽马曲线的应用效果主要体现在以下几个方面：1.确定岩性自然伽马曲线是由煤岩本身所释放的放射性所构成，因此可以反映煤岩的构成和成分，从而确定煤岩的岩性。

在实际勘探过程中，自然伽马曲线常常被用来判断煤层的分界面位置，以便更准确地确定岩性和进行煤岩质量评价。

2.确定煤岩厚度自然伽马曲线的振幅可以反映煤岩厚度的大小，因此可以通过测量自然伽马曲线的振幅来确定煤岩的厚度。

这种方法在实际勘探中非常常见，可以有效地解决煤层厚度难以精确测量的问题。

3.检测水文地质信息自然伽马曲线中包含了煤岩放射性的信息，可以展现出煤岩内部的纵向变化，从而反映地下水的分布情况。

通过自然伽马曲线，可以确定地下水位的深度、煤层中是否存在水动力响应等水文地质信息，为地下水勘探提供了非常重要的参考。

4.检测煤层中的矿产资源自然伽马曲线可以反映煤层中不同矿物质含量的变化，因此可以用来检测煤层中的矿产资源分布情况。

例如，通过自然伽马曲线可以确定煤层中石英、长石、石膏等矿物质的含量和分布情况，有助于进行煤炭资源评价。

总之，自然伽马曲线在煤田测井中具有广泛的应用，可以反映出煤岩的构成、岩性、厚度、放射性和矿产资源等信息，为煤田勘探和煤炭资源评价提供了可靠的依据。

煤田测井中自然伽马曲线的应用效果分析煤田测井中自然伽马曲线是一种常用的测井曲线，可以用来识别、定性和定量描述地层中的矿物质组成和含量。

在煤田勘探和煤层评价中，自然伽马曲线的应用效果非常显著。

自然伽马曲线可以用来识别煤层和非煤层。

由于煤层中含有一定量的放射性元素，如铀、钍和钾等，因此煤层的自然伽马曲线具有较高的值。

而非煤层的自然伽马曲线通常较低。

通过对自然伽马曲线的分析，可以快速准确地识别煤层和非煤层的界线，提高勘探和开采效率。

自然伽马曲线可以用来判断煤层的类型和厚度。

不同类型的煤层在自然伽马曲线上具有不同的特征，如亮度和波动频率等。

通过对自然伽马曲线波动的特征进行分析，可以确定煤层的类型和厚度，为煤炭资源的评价提供重要依据。

自然伽马曲线还可以用来研究煤层的成因和演化过程。

煤层的成因与煤层中的有机质含量和成熟度有关，而煤层的演化过程与地层中的沉积环境和构造运动等因素密切相关。

通过对自然伽马曲线的分析，可以了解煤层的成因和演化过程，为煤层形成机制的研究提供有力支持。

自然伽马曲线还可以用来评价煤层的资源潜力和开采条件。

煤层的自然伽马曲线与煤层中的有机质含量和煤质特性有关，而煤层的有机质含量和煤质特性与煤炭资源潜力和开采条件密切相关。

通过对自然伽马曲线的分析，可以定量地评价煤层的资源潜力和开采条件，为煤炭资源的开发提供科学依据。

煤田测井中自然伽马曲线的应用效果非常显著。

通过对自然伽马曲线的分析，可以识别煤层和非煤层、判断煤层的类型和厚度、研究煤层的成因和演化过程以及评价煤层的资源潜力和开采条件等。

为煤炭勘探和开采提供了重要的技术支持，提高了勘探和开采的效率和质量。

自然伽马曲线呈箱形，中子孔隙度曲线呈箱形，深、浅电阻率呈齿化箱形。

摘要：I.引言- 自然伽马曲线、中子孔隙度曲线和电阻率曲线在油气勘探中的重要性- 本文对三种曲线呈现箱形和齿化箱形的原因进行分析II.自然伽马曲线呈箱形- 自然伽马测井的原理- 箱形曲线的特征及形成原因- 自然伽马曲线在油气勘探中的应用III.中子孔隙度曲线呈箱形- 中子孔隙度测井的原理- 箱形曲线的特征及形成原因- 中子孔隙度曲线在油气勘探中的应用IV.深、浅电阻率呈齿化箱形- 电阻率测井的原理- 齿化箱形曲线的特征及形成原因- 深、浅电阻率曲线在油气勘探中的应用V.结论- 总结自然伽马曲线、中子孔隙度曲线和电阻率曲线在油气勘探中的作用- 强调正确理解和解释这些曲线的重要性正文：在油气勘探过程中，采集并分析各类测井数据是关键环节。

其中，自然伽马曲线、中子孔隙度曲线和电阻率曲线是三项重要的参数。

这些曲线通常呈现箱形或齿化箱形，有助于我们了解地层的岩性、孔隙度和含油性。

自然伽马曲线呈箱形，这是因为自然伽马测井主要是通过测量地层中放射性元素放射的伽马射线，来判断地层的岩性和放射性物质含量。

在油气勘探中，自然伽马曲线可以指示地层的岩性，从而帮助我们划分不同岩性的储层。

中子孔隙度曲线呈箱形，这是因为中子孔隙度测井是利用中子与地层中氢原子核的散射反应，来测量地层的孔隙度。

中子孔隙度曲线呈箱形，表明地层的孔隙度分布具有一定的规律性。

在油气勘探中，通过分析中子孔隙度曲线，我们可以了解储层的孔隙度和渗透性，从而评估储层的产能。

深、浅电阻率呈齿化箱形，这是因为电阻率测井是利用地层中岩石的导电性差异，来划分地层和检测油气藏。

在油气勘探中，深、浅电阻率曲线可以提供有关储层位置、厚度和含油性等信息。

综上所述，自然伽马曲线、中子孔隙度曲线和电阻率曲线在油气勘探中发挥着重要作用。

煤田测井中自然伽马曲线的应用效果分析
煤田测井中的自然伽马曲线是测井曲线中的一种重要参数，它通过测量岩层中自然伽
马射线的强度来获取地层的有关信息，具有广泛的应用价值。

下文将对自然伽马曲线在煤
田测井中的应用效果进行分析。

自然伽马曲线可以用于判别地层的岩性。

不同的岩性对自然伽马射线有着不同的响应，因此通过自然伽马曲线可以区分不同岩性之间的界限。

在煤田测井中，通过自然伽马曲线
可以准确判断出煤层、砂岩、泥岩等不同层位的存在，为地层的解释和预测提供了重要依据。

自然伽马曲线在划分煤层中的顶、底界限方面发挥了重要作用。

由于煤层中的天然伽
马较高，与周围围岩的伽马较低形成了明显的对比，通过自然伽马曲线可以清晰地划分出
煤层的上、下界限，为煤层的勘探和开采提供了准确的定位。

自然伽马曲线能够对煤层中的矿物组成进行识别。

不同的矿物对自然伽马射线的响应
也有所不同，通过自然伽马曲线可以识别出煤中可能存在的钾、铀等矿物成分，进而对煤
层的质量进行评估和预测，为煤炭资源开发提供了参考。

自然伽马曲线在煤田测井中具有广泛的应用效果。

它不仅可以识别地层的岩性，划分
煤层的顶、底界限，还能够识别煤层中的矿物成分，判别构造变化和岩性变化。

通过分析
自然伽马曲线的特征，可以获取关于地层的丰富信息，为煤炭资源的开发和利用提供了重
要的技术支撑。

自然伽马曲线在煤田测井领域中具有不可替代的作用。
