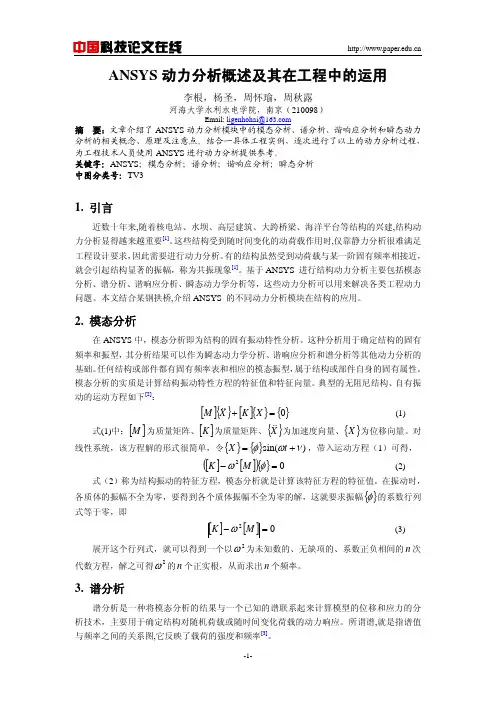

ANSYS动力学分析ANSYS（Analysis System）是由美国ANSYS公司开发的一款计算机辅助工程分析软件，广泛应用于工程领域的结构力学、流体力学、电磁场和热传导等方面的分析计算。
其中，动力学分析是ANSYS的一个重要模块，主要用于分析和模拟机械系统在动态载荷下的响应和行为。
动力学分析是通过模拟和分析物体的运动过程来揭示其受力和受弯的内部原因，以及预测其在不同动态载荷下的响应和行为。
通过对机械系统进行动力学分析，我们可以了解结构的强度和刚度，预测结构在运动过程中的变形和应力分布，并给出相应的改进和优化建议。
因此，动力学分析在新产品的设计改进、故障排查和现有结构评估等方面具有重要的应用价值。
动力学分析使用的数学模型主要基于牛顿力学原理，将机械系统简化为质量、刚度和阻尼等基本参数的集合。
通过在ANSYS中建立适当的几何模型和边界条件，可以通过施加合适的载荷或运动条件来模拟机械系统的运动过程。
在此基础上，ANSYS还提供了一系列强大的分析工具，如求解器、后处理和可视化工具等，使得用户可以全面、准确地分析和评估机械系统的动态响应。
在动力学分析中，常见的问题包括振动、冲击、疲劳和动态响应等。
振动分析研究结构在自身固有频率下的振动特性，包括固有频率、振型和模态质量等。
冲击分析一般用于模拟机械系统在外界冲击载荷下的响应，如撞击、爆炸等。
疲劳分析则研究结构在重复载荷作用下的寿命与损伤。
动态响应分析综合考虑质量、刚度和阻尼等因素，研究结构在动态载荷下的响应和行为。
ANSYS在动力学分析方面提供了多种分析方法和工具，包括模态分析、响应谱分析、频率响应分析、时程分析、非线性动力学分析等。
模态分析提供了机械系统的固有频率、振型和模态质量等信息，可以帮助优化结构的设计。
响应谱分析可根据外界地震激励谱进行分析，预测结构在地震等自然灾害发生时的抗震性能。
频率响应分析模拟了机械系统在受到调制频率载荷时的响应，包括位移、速度和加速度等。
ANSYS动力分析谱分析实例谱分析是一种常用的动力学分析方法，可以将时间域上的信号转化为频率域上的信号。
在ANSYS中，可以使用各种功能和工具进行谱分析。
接下来，我将为您介绍一个使用ANSYS进行动力学谱分析的实例。
假设我们有一个简单的悬臂梁结构，在悬臂梁的一端施加一个脉冲载荷，并且希望分析结构在这个载荷作用下的振动响应。
首先，在ANSYS中创建一个新的工作文件，并选择适当的分析类型。
对于动力学分析，我们可以选择"Transient Dynamic" (瞬态动力学)分析。
接下来，为悬臂梁结构设置适当的材料属性、几何尺寸和约束条件。
在本例中，我们选择一个简单的材料模型，例如线弹性材料。
我们还需要定义悬臂梁的几何尺寸和任何约束条件，例如固支或自由端。
然后，我们需要定义载荷。
在本例中，我们施加一个脉冲载荷，来模拟突然施加在结构上的外力。
脉冲载荷可以是一个正弦波、高斯函数或斯特朗函数。
在ANSYS中，我们可以使用一个时间函数来定义这个载荷。
现在，我们可以开始进行分析。
在动力学分析中，我们通常需要定义一个时间步长和总计算时间。
时间步长决定了计算的精确性和计算时间，通常需要根据结构的特性进行调整。
计算完成后，我们可以通过结果查看器或报告生成器来查看和分析结果。
对于动力学分析，我们通常关注的是结构的位移、速度和加速度等振动响应。
这些结果可以以时间序列图或频谱图的形式呈现。
对于谱分析，我们可以使用ANSYS中的频谱分析工具来进一步分析结果。
通过应用傅里叶变换，可以将时间域上的信号转换为频率域上的信号。
在ANSYS中，我们可以选择不同的频谱方法，如快速傅里叶变换、峰值谱分析和传递函数法。
通过进行谱分析，我们可以获得结构在不同频率下的振动响应信息。
这些信息可以帮助我们了解结构的固有频率、共振情况和模态形态，从而指导结构的设计和优化。
在这个实例中，我们演示了如何使用ANSYS进行动力学谱分析。
通过使用ANSYS的各种功能和工具，工程师可以预测和评估结构的振动响应，并进行结构的动态性能分析和优化。
钢结构设计中的静力分析在钢结构设计中，静力分析是一个至关重要的环节。
静力分析是指通过各种计算方法，对构件及结构作用力进行分析和研究的过程。
静力分析是结构设计的前提，也是保证结构安全的重要手段。
静力分析的目的是确定结构内部的各个构件的受力状态，以及各个构件之间的相互作用关系。
静力分析的主要内容包括应力、变形、位移、刚度等参数的计算和分析。
首先要确定结构的受力方式，其次是确定结构内部各个构件的受力状态。
通过分析各个构件受力特点，可以确定每个构件的设计参数，比如截面型号、尺寸等。
静力分析除了确定结构的设计参数之外，还可以对结构的安全性进行评估。
通过分析结构的受力状态，可以确定构件的应力和变形情况，并对构件进行强度验证。
在确认结构的安全性之后，还可以对结构进行优化，并减少材料的使用，从而达到节约成本的目的。
在进行静力分析时，需要掌握一定的计算方法和软件工具。
常用的计算方法有单元法、杆件法等。
单元法是指将结构分成若干个单元，在每个单元内计算应力和应变。
而杆件法则是将结构分成若干个杆件，在每个杆件内计算受力和变形。
随着计算机技术的不断进步，有很多专业的钢结构静力分析软件问世，如ANSYS、ABAQUS、SAP2000等，这些软件可以提高准确性和工作效率，使得钢结构静力分析更加简便。
钢结构静力分析需要注意的问题很多。
首先要明确结构的受力方式，通过应用力学知识计算满足结构稳定性和安全性的最小斜率系数。
其次，要正确选择计算参数，如刚度系数、材料参数、注意计算过程中的各种限制和约束条件，以尽可能完整地反映结构受力状态。
另外，还要关注结构的各种实际情况，如不均匀受力、变形、缺陷等，以尽可能真实地反映结构的受力状态。
总之，静力分析是钢结构设计的重要环节。
静力分析的主要目的是为了求解结构受力特点，确定设计参数，评估结构的安全性，并进行优化设计。
在进行钢结构静力分析时，要注意应用力学知识，选择合适的计算方法和软件工具，并关注结构的各种实际情况。
ANSYS结构分析指南第二章结构线性静力分析2.1 静力分析的定义静力分析计算在固定不变载荷作用下结构的响应，它不考虑惯性和阻尼影响--如结构受随时间变化载荷作用的情况。
可是，静力分析可以计算那些固定不变的惯性载荷对结构的影响(如重力和离心力)，以及那些可以近似为等价静力作用的随时间变化载荷(如通常在许多建筑规范中所定义的等价静力风载和地震载荷)的作用。
静力分析用于计算由那些不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移、应力、应变和力。
固定不变的载荷和响应是一种假定，即假定载荷和结构响应随时间的变化非常缓慢。
静力分析所施加的载荷包括：外部施加的作用力和压力稳态的惯性力(如重力和离心力)强迫位移温度载荷(对于温度应变)能流(对于核能膨胀)关于载荷，还可参见§2.3.4。
2.2 线性静力分析与非线性静力分析静力分析既可以是线性的也可以是非线性的。
非线性静力分析包括所有类型的非线性：大变形、塑性、蠕变、应力刚化、接触(间隙)单元、超弹性单元等。
本章主要讨论线性静力分析。
对非线性静力分析只作简单介绍，其详细论述见《ANSYS Structural Analysis Guide》§8。
2.3 静力分析的求解步骤2.3.1 建模首先用户应指定作业名和分析标题，然后通过PREP7 前处理程序定义单元类型、实常数、材料特性、模型的几何元素。
这些步骤是大多数分析类型共同的，并已在《ANSYS Basic Analysis Guide》§1.2 论述。
有关建模的进一步论述，见《ANSYS Modeling and Meshing Guide》。
2.3.1.1 注意事项在进行静力分析时，要注意如下内容：1、可以采用线性或非线性结构单元。
2、材料特性可以是线性或非线性，各向同性或正交各向异性，常数或与温度相关的：必须按某种形式定义刚度(如弹性模量EX，超弹性系数等)。
对于惯性载荷(如重力等)，必须定义质量计算所需的数据，如密度DENS。

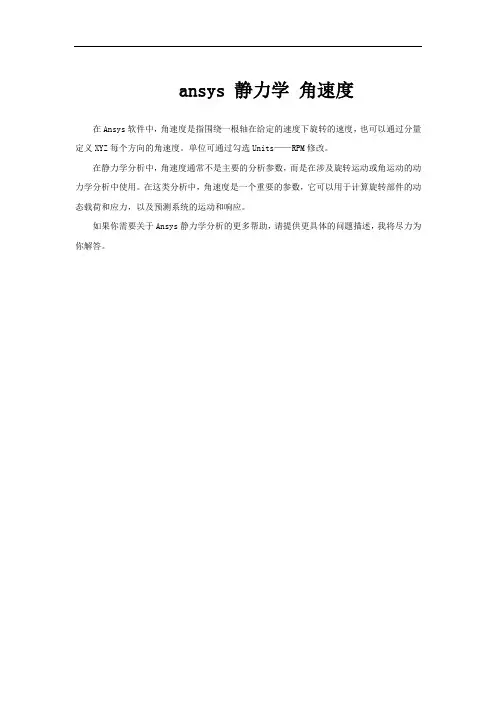

ansys 静力学角速度
在Ansys软件中，角速度是指围绕一根轴在给定的速度下旋转的速度，也可以通过分量定义XYZ每个方向的角速度。
单位可通过勾选Units——RPM修改。
在静力学分析中，角速度通常不是主要的分析参数，而是在涉及旋转运动或角运动的动力学分析中使用。
在这类分析中，角速度是一个重要的参数，它可以用于计算旋转部件的动态载荷和应力，以及预测系统的运动和响应。
如果你需要关于Ansys静力学分析的更多帮助，请提供更具体的问题描述，我将尽力为你解答。

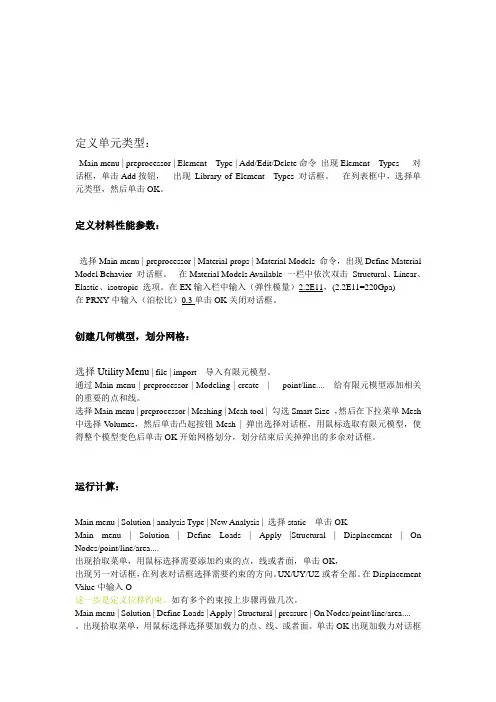

定义单元类型：Main menu | preprocessor | Element Type | Add/Edit/Delete命令出现Element Types 对话框，单击Add按钮，出现Library of Element Types 对话框。
在列表框中，选择单元类型，然后单击OK。
定义材料性能参数：选择Main menu | preprocessor | Material props | Material Models 命令，出现Define Material Model Behavior 对话框。
在Material Models Available 一栏中依次双击Structural、Linear、Elastic、isotropic 选项。
在EX输入栏中输入（弹性模量）2.2E11，(2.2E11=220Gpa)在PRXY中输入（泊松比）0.3单击OK关闭对话框。
创建几何模型，划分网格：选择Utility Menu | file | import 导入有限元模型。
通过Main menu | preprocessor | Modeling | create | point/line.... 给有限元模型添加相关的重要的点和线。
选择Main menu | preprocessor | Meshing | Mesh tool | 勾选Smart Size ，然后在下拉菜单Mesh 中选择V olumes，然后单击凸起按钮Mesh | 弹出选择对话框，用鼠标选取有限元模型，使得整个模型变色后单击OK开始网格划分，划分结束后关掉弹出的多余对话框。
运行计算：Main menu | Solution | analysis Type | New Analysis | 选择static 单击OKMain menu | Solution | Define Loads | Apply |Structural | Displacement | On Nodes/point/line/area....出现拾取菜单，用鼠标选择需要添加约束的点，线或者面，单击OK，出现另一对话框，在列表对话框选择需要约束的方向。
110kV耐张角钢塔ANSYS静动力特性分析
随着输电线路电压等级的提高，对输电线路杆塔系统的静态和动态稳定性提
出了更高的要求。本文基于已有设计杆塔图纸中角钢类型繁多，建模复杂等特点。
为了缩短建模周期，提高建模质量，本文运用新的建模方式对架空输电杆塔进行
建模。通过对华南沿海区域110kV耐张角钢塔的有限元建模和动静力分析，证
明了该有限元建模方法的有效性和可行性。
标签：输电杆塔；角钢；有限元建模
随着我国经济建设的快速发展[1]，电力作为我国一项基本工业，其发展的
速度直接影响、制约着其他产业的发展。现阶段，架空输电杆塔已经成为各国电
力供应最重要的载体。作为高负荷的电能输送载体的输电线路体系，对国家经济
生产和维持人民群众的日常生活正常运行担负着非常重要作用。
1、输电杆塔ANSYS建模
1.1输电杆塔建模的基本步骤
该110J2J604型耐张输电杆塔塔高41.3m，根开9.8m，结构全采用角钢。此
输电塔共采用了2种钢材，分别为Q235，Q345。
本文采用桁梁混合模型对输电杆塔进行建模。由于模型中角钢种类多达30
余种，不适合直接将输
电杆塔几何模型直接导入有限元软件。
有限元建模具体的实施步骤如下：
a）根据设计的施工图纸建立三维几何模型，并获取几何模型的节点坐标；
b）通过关键点在ANSYS中建立输电杆塔有限元模型；
c）加载求解。
1.2采用的单元类型[2]
杆单元用于模拟桁架、缆索、链杆、弹簧等构件。该类单元只承受杆轴向的
拉压，不能承受弯矩，节点只有平动自由度。不同的单元具有弹性、塑性、蠕变、
膨胀、大转动、大挠度（也称大变形）、大应变（也称有限应变）、应力刚化（也
称几何刚度、初试应力刚度等）等功能。
LINK180无实常数型初应变，但可以输入初应力文件，可考虑附加质量；
大变形分析时，横截面面积可以是变化的，即可为轴向伸长的函数或者刚性的。
梁单元分为多种单元，分别具有不同的特性，是一类轴向拉压、弯曲、扭转的
3D单元。该类单元有常用的2D/3D弹性梁元、塑性梁元、渐变不对称梁元、3D
薄壁梁元及有限应变梁元。此类单元除BEAM189实为3节点外，其余均为2节
点，但有些辅以另外的节点决定单元的方向。本文采用BEAM188单元。
1.3质量增大系数
考虑到输电杆塔实体模型中有螺栓、节点板的，而有限元模型只有杆系结构，
并没有螺栓、节点板，这样就造成有限元模型输电杆塔质量与实际结构相比偏小。
所以，在这里需要对钢材密度乘以一个质量放大系数K。根据以往同类型杆塔的
建模经验，本文输电杆塔质量放大系数取1.5。
2、输电杆塔静力特性分析[3、4]
本文根据输电线路设计规程相关要求，对输电杆塔进行风荷载计算及加载，
荷载工况为90度风荷载。
计算后的得到的风载荷分段加载到输电杆塔并求解，通过ANSYS有限元分
析可知，在设计风荷载及自重的作用下，输电杆塔最大位移是150.8mm，最大等
效应力单元等效应力为172.2Mpa，且位于塔腿处，说明该输电杆塔在最大风荷
载作用下没有危险。同时通过有限元分析结果可以发现，斜杆应力普遍较小，并
不是重要的受力构件，也进一步论证有限元建模不考虑辅杆的合理性。同时为接
下来研究在考虑腐蚀缺陷情况下输电杆塔受力性能研究提供参考建议。
3、输电杆塔动力特性分析
3.1输电杆塔模态提取
按照上述方法对110J2J604型耐张输电杆塔完成实体模型建立后，对其进行
模态分析，并提取前6阶自振周期及前3阶振型。
3.2与经验公式对比
该输电杆塔第一周期的经验公式如下：
按照该公式求得输电杆塔的自振周期T=0.423s，与有限元软件计算的第一阶
周期0.323s相比，模态分析计算结果比经验公式的计算结果大23.6%。两者存在
一定的差距，造成这个结果的原因主要有两个，第一，有限元分析时对模型进行
了一定的简化。主材、横隔材全部刚接，而实际结构中主材、横隔材并不是完全
刚接的，所以造成结构整体刚度偏大，自振周期偏小；第二，由于输电杆塔的结
构形式多样，并且高度不一，如干字塔、猫头塔、酒杯塔等等，而不同高度、不
同类型的输电杆塔自振周期具有不同的特点，所以这一公式并不能适用于所有类
型的输电杆塔，在进行输电杆塔设计时需要更加精确的自振周期计算公式。
结语：
a）本文根据工程实际，选用合理的有限元建模方法对华南沿海区域110kV
耐张角钢杆塔进行了实体建模以及静动力特性分析。论证了该输电杆塔在最大风
荷载作用下结构的稳定性。
b）由于不同高度、不同类型的输电杆塔自振周期具有不同的特点，所以这
一公式并不能适用于所有类型的输电杆塔。在进行该类输电杆塔设计时需要更加
精确的自振周期计算公式。
参考文献：
[1]李杰.生命线工程的研究进展与发展趋势.土木工程学报，（2006）39，1-6.
[2]王富耻，张朝晖.ANSYS10.0有限元分析理论与工程应用[M].北京：电子
工业出版社，2006.
[3]郝紫阳.铁塔动态特性及稳定性有限元分析[D].北京：华北电力大学硕士学
位论文，2005.
[4]汪江，杜晓峰，张会武.淮蚌线淮河大跨越输电塔有限元建模和修正研究.
钢结构，（2009）24，21-24.
[5]中华人民共和国建设部（2006）GB50009-2001建筑结构荷载规范.中国建
筑工业出版社，北京.
