如何简单的区分ANSYS Workbench 有限元分析中的静力学与动力学问题四川 曹文强“力”是一个很神秘的字，是个象形字，形体极像古代的犁形，上部为犁把，下部为耕地的犁头，也形象的解释“力”含义 ，将无形不可见，不可描述的现象充分的表达了出来。
从初中物理我们就学习过，力是物体之间的相互作用，是使物体获得加速度和发生形变的外因，单独就力而言，有三个要素力的大小、方向和作用点。
力学是研究物体的机械运动和平衡规律及其应用的，力学可分为静力学、运动学和动力学三部分。
而今天主要是简单介绍一个静力学与动力学。
首先，静力学与动力学区别是什么？答案很简单，一个是“静”，一个是“动”，动静的含义就是时间的问题。
故，静力学实际是在研究工程结构在静载荷作用下的弹塑性变形和应力状态，以及结构优化问题，其中的静载荷是指不随时间变化的外加载荷，变化较慢的载荷，也可近似地看作静载荷。
当然“静”动力学静力学实际上只是相对而言，严格地说，物体相对于惯性参照系处于静止或作匀速直线运动的状态，即加速度为零的状态，也就是平衡的状态。
对于平衡的状态阐述，牛顿第一运动定律（牛顿第一定律，又称惯性定律、惰性定律）就有一个完整表述：任何物体都要保持匀速直线运动或静止状态，直到外力迫使它改变运动状态为止。
此外，静力学的有五大公理公理一力的平行四边形法则：作用在物体上同一点的两个力，可合成一个合力，合力的作用点仍在该点，其大小和方向由以此两力为边构成的平行四边形的对角线确定，即合力等于分力的矢量和。
公理二二力平衡公理：作用在物体上的两个力，使物体平衡的必要和充分条件是：两个力的大小相等，方向相反，作用线沿同一直线。
公理三加减平衡力系公理：在已知力系上加或减去任意平衡力系，并不改变原力系对刚体的作用。
公理四牛顿第三定律：两物体间的相互作用力，大小相等，方向相反，作用线沿同一直线。
此公理概括了物体间相互作用的关系，表明作用力与反作用力成对出现，并分别作用在不同的物体上。
在本文中，我将为您撰写一篇关于ANSYS Workbench瞬态动力学实例的文章。
我们将深入探讨ANSYS Workbench在瞬态动力学仿真方面的应用，从简单到复杂、由浅入深地讨论其原理和实践操作，并共享个人观点和理解。
第一部分：介绍ANSYS Workbench瞬态动力学仿真ANSYS Workbench是一种用于工程仿真的全面评台，包含了结构、流体、热传递、多物理场等多种仿真工具。
瞬态动力学仿真是ANSYS Workbench的重要应用之一，它能够模拟在时间和空间上随机变化的动力学过程，并对结构在外部力作用下的动力响应进行分析。
在瞬态动力学仿真中，ANSYS Workbench可以模拟诸如碰撞、冲击、振动等动态载荷下的结构响应，用于评估零部件的耐久性、振动特性、动态稳定性等重要工程问题。
通过对这些现象的模拟和分析，工程师可以更好地了解结构在实际工况下的性能，进而进行有效的设计优化和改进。
第二部分：实例分析为了更直观地展示ANSYS Workbench瞬态动力学仿真的应用，我们以汽车碰撞仿真为例进行分析。
假设我们需要评估汽车前部结构在碰撞事故中的动态响应，我们可以通过ANSYS Workbench建立汽车前部结构的有限元模型，并对其进行碰撞载荷下的瞬态动力学仿真。
我们需要构建汽车前部结构的有限元模型，包括车身、前保险杠、引擎盖等部件，并设定材料属性、连接方式等。
接下来，我们可以在仿真中引入具体的碰撞载荷，如40km/h车速下的正面碰撞载荷，并进行瞬态动力学仿真分析。
通过仿真结果，我们可以获取汽车前部结构在碰撞中的应力、应变分布，以及变形情况，从而评估其在碰撞事故中的性能表现。
第三部分：个人观点与总结通过以上实例分析，我们可以看到ANSYS Workbench瞬态动力学仿真在工程实践中的重要应用价值。
瞬态动力学仿真不仅能够帮助工程师分析结构在动态载荷下的响应，还可以为设计优化、安全评估等工程问题提供重要参考。

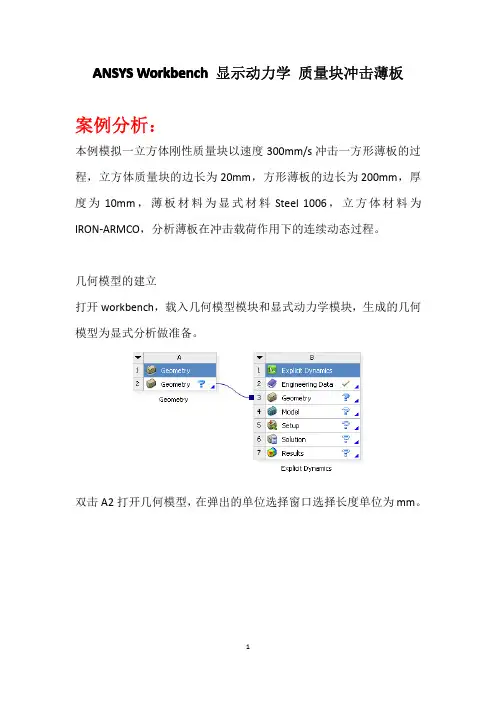

ANSYS workbench联合dyna显示动力学分析说明:本文例子无太多工程意义，旨在说明操作步骤，供学习交流之用，如能起到抛砖引玉的作用，实乃荣幸～1.打开workbench选中如图所示模块2. 进入Engineering data 设置材料参数3. 返回1界面，双击进入model (1)设置材料参数(2)suppress 多余的body4.part 及接触设置5.网格设置及划分6.载荷及边界设置7. 求解设置，求解并保存8.找到K文件，如图所示的文件夹K文件保存在目录(文件名)_files\dp0\SYS\MECH下，如图所示:9.调用ansys-lsdyna求解K文件设置10.通过LS-prepost打开d3plot文件，进行后处理。
如下图:PET/CT示踪剂18F-FDG(氟代脱氧葡萄糖) 氟代脱氧葡萄糖葡萄糖，通常简称为18F-FDG或FDG。
FDG最常用于正电子发射断层扫描(PET)类的医学成像设备:FDG分子之中的氟选用的是属于正电子发射型放射性同位素的氟-18(fluorine-18，F-18，18F，18氟)，从而成为18F-FDG(氟-[18F]脱氧葡糖)。
在向病人(患者，病患)体内注射FDG之后，PET扫描仪可以构建出反映FDG 体内分布情况的图像。
接着，核医学医师或放射医师对这些图像加以评估，从而作出关于各种医学健康状况的诊断。
历史二十世纪70年代，美国布鲁克海文国家实验室(Brookhaven National Laboratory)的Tatsuo Ido首先完成了18F-FDG的合成。
1976年8月，宾夕法尼亚大学的Abass Alavi首次将这种化合物施用于两名正常的人类志愿者。
其采用普通核素扫描仪(非PET扫描仪)所获得的脑部图像，表明了FDG在脑部的浓聚(参见下文所示的历史参考文献)。
作用机理与代谢命运作为一种葡萄糖类似物，FDG将为葡萄糖高利用率细胞(high-glucose-using cells)所摄取，如脑、肾脏以及癌细胞。
ANSYS workbench齿轮啮合瞬态动力学分析齿轮传动是机械系统传动方式中应用最为广泛的一种，今天给介绍一下如何利用workbench实现齿轮啮合的瞬态动力学分析。
有限元分析流程分为3大步、3小步，如下图所示。
今天将以这种方式介绍使用workbench实现齿轮啮合的分析流程。
图1 有限元分析流程一、前处理1.1 几何模型的构建本文几何模型在SolidWorks中创建，并导入workbench中，如图所示图2 齿轮对几何模型1.2 材料定义材料选用结构钢：密度：7850kg/m3，杨氏模量：2.1e11Pa，泊松比：0.31.3 有限元模型的构建有限元模型的构建包括材料赋予、网格划分以及连接关系的构建1.3.1 材料赋予双击瞬态动力学分析流程中的Model，进入Mechanical界面，单击项目树Geometry 下的两个零件，左下角细节框中，Material处指派steel材料1.3.2 网格划分为便于分析及收敛，对网格进行一个简单的控制：首先在左侧项目树Mesh处插入一个method，选中两个齿轮，划分方法为MultiZone；然后插入两个Size，对几个参与啮合的齿面进行尺寸控制，得到了如图所示的网格模型。
图3 网格模型1.3.3 连接关系的构建连接关系包括两部分：接触和运动副，运动副可以实现齿轮的转动，接触可以实现齿轮的传力。
由于workbench会自动创建向邻近位置之间的接触，但默认接触为绑定接触，不符合实际情况，故直接删除，后续手动创建相应接触。
首先在左侧项目树Connections下插入一个Frictional contact，接触面选择其中一个齿轮参与接触的几个齿面，目标面选择另一个齿轮参与接触的几个齿面。
摩擦系数为0.15，Normal Stiffness为1，Update Stiffness为Each iteration，Time Step Controls为Automatic Bisection。
随时间和空间变化的Ansys Workbench分析实例例如对一个长为1米，截面是50mm*50mm的梁，施加一个随时间和轴线坐标X变化的载荷其变化规律是这里的x是从左端点开始的杆件上各点的X坐标而t是时间。
因此这是一个瞬态动力学问题。
要求在此载荷规律作用下梁的变形。
下面是用ANSYS WORKBENCH计算该问题的过程。
（1）打开ANSYS WORKBENCH14.5。
（2）创建瞬态动力学项目示意图。
（3）创建几何模型。
双击geometry,打开DM,在其中创建一个长1米，截面是50mm*50mm的长方体。
其细节视图的设置是然后退出DS.（4）创建局部坐标系。
双击Model，进入到mechanical中，并把长度单位切换成米，角度单位切换成radian.然后添加一个局部坐标系，把该坐标系的坐标原点定位在长方体的上表面的左边一个顶点上。
该坐标系用于对后面施加的载荷提供坐标系，以确定方程中的X是从哪里开始定义的。
（5）划分网格。
设置单元尺寸为25mm,划分网格如下（6）设置载荷步。
对于分析设置进行如下定义即计算1秒，而只有1个载荷步，该载荷步被均分为10个载荷子步。
（7）固定左端面。
选择左边的端面进行固定。
（8）施加随时间和空间变化的分布载荷。
选择上表面，施加分布载荷。
在其细节视图的magnitude中首先选择function.说明要用函数进行定义然后在magnitude中输入表达式如下注意到此时的坐标系统切换成了上面定义的坐标系。
此时主窗口中显示如下图同时在图形窗口显示了在1秒时候的载荷曲线可见，此时的载荷曲线是抛物线。
（9）仿真并查看结果计算，然后查看位移的结果如下图。
