电机拖动知识点概要1、直流发电机工作原理当原动机拖动电枢以恒定方向旋转式，线圈边将切割磁力线并感应出交变电动势，由于电刷和换向器的“整流”作用，使电刷极性保持不变，在电刷间产生直流电动势。

2、直流电动机的工作原理在电刷两端加直流电压，经电刷和换向器作用使同一主磁极下线圈边中的电流方向不变，该主磁极下线圈边所受电磁力的方向亦不变，从而产生单一方向的电磁转矩，使电枢沿同一方向连续旋转。

3、直流电机的可逆原理同一台电机既能作电动机亦能作发电机运行的现象。

4、直流电机的结构主要由静止的定子和旋转的转子构成，定子和转子之间存在气隙。

①定子由主磁极、换向极、机座、端盖、轴承、电刷装置等组成。

②转子转子的作用是感应电动势并产生电磁转矩；它包括电枢铁芯、电枢绕组、换向器、轴和风扇等。

5、直流电机电枢绕组（基本形式叠绕组和波绕组）分类单叠绕组、单波绕组、复叠绕组、复波绕组及混合绕组等。

单叠绕组特点同一个元件的出线端连接于相邻的两个换向片上，相邻元件依次串联，后一个元件的首端与前一个元件的尾端连在一起并接到同一个换向片上，最后一个元件首端与第一个元件尾端连在一起，形成一个闭合回路。

【注支路对数a等于电机的极对数p，即a=p】单波绕组特点同一个元件的两个出线端所接的两个换向片相隔接近于一对极距，元件串联后形成波浪形，所以称为“波绕组”。

【注并联支路数总是2，即极对数a=1】★单叠与单波绕组区别单叠绕组可通过增加磁极对数来增加并联支路对数，适用于低电压、大电流的电机。

单波绕组的并联支路对数a=1，每条并联支路数串联的元件数较多，适用于小电流、较高电压的电机。

6、直流电机分类（按励磁方式分）他励、并励、串励、复励7、主磁通和漏磁通定义及其作用同时与电枢绕组（即转子绕组）和励磁绕组（即定子绕组）相交链的磁通称为主磁通；只与励磁绕组（即定子绕组）相交链的磁通称为漏磁通。

主磁通与通电的转子绕组相作用产生电磁转矩，使电机转动；漏磁通无用。

《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（Ea 〈U；Ea〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（ ）（F ）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

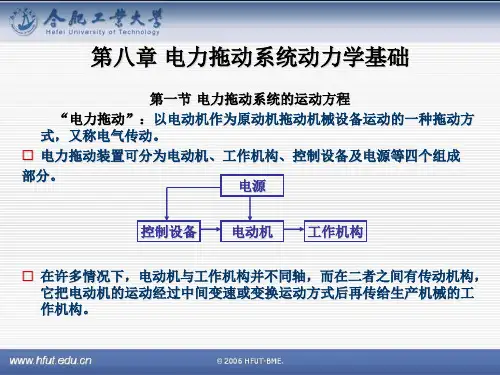

（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

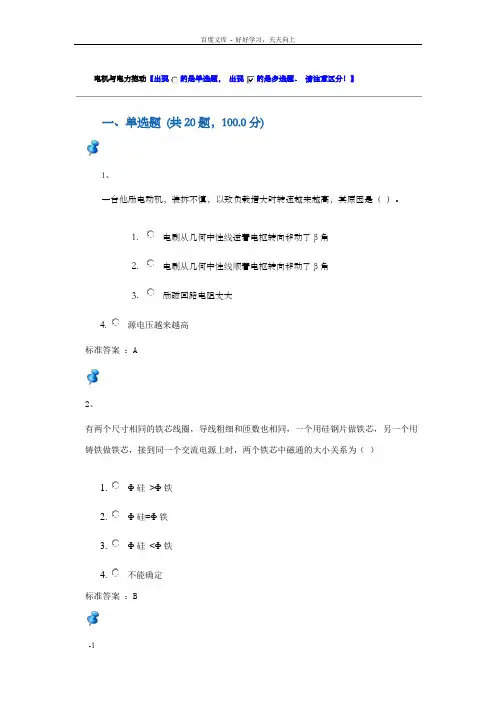

电机与电力拖动【出现的是单选题，出现的是多选题。

请注意区分！】一、单选题(共20题，100.0分)1、一台他励电动机，装拆不慎，以致负载增大时转速越来越高，其原因是（）。

1.电刷从几何中性线逆着电枢转向移动了β角2.电刷从几何中性线顺着电枢转向移动了β角3.励磁回路电阻太大4.源电压越来越高标准答案：A2、有两个尺寸相同的铁芯线圈，导线粗细和匝数也相同，一个用硅钢片做铁芯，另一个用铸铁做铁芯，接到同一个交流电源上时，两个铁芯中磁通的大小关系为（）1.Ф硅>Ф铁2.Ф硅=Ф铁3.Ф硅<Ф铁4.不能确定标准答案：B3、直流电机中主磁极的作用是（）。

1.改善换向2.产生主磁场3.产生感应电动势4.减少损耗标准答案：B4、在直流发电机中，将交流电动势变换成直流电动势的部件是（）1.电枢绕组2.换向器与电刷3.换向极4.主磁极绕组标准答案：B5、在电力系统中我们常常采用的变压器的等效电路为（）。

1.T型等值电路2.г型等值电路3.一字型等值电路4.任意选择标准答案：B6、变压器带容性载运行时，电压调整率为下列各选项的（）。

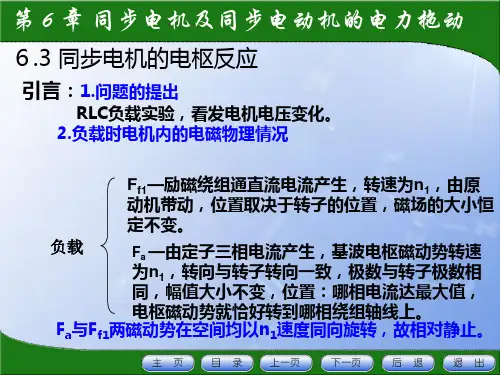

1.一定为负值2.一定为正值3.一定为零4.有可能为零标准答案：A7、同步电动机的功角θ=0表示它处于（）1.调相机状态2.发电机状态3.电动机状态4.停止工作标准答案：A8、直流电机在电刷处于几何中性线位置时，由于磁路饱和的缘故，电枢反应对直流电机的每极磁通量的影响是（）。

1.保持不变2.略有增加3.略有减少4.减少很多标准答案：C9、异步电动机外施三相交流电，空载运行时，气隙中每极磁通的大小主要取决于（）1.气隙的大小2.电源电压的大小3.磁路的饱和程度4.定子漏阻抗的大小标准答案：B10、对于自耦变压器，其实际绕组的个数为（）1.02. 13. 44.不确定标准答案：B11、下列变压器的部件是由硅钢片叠压而成的是（）1.铁心2.绕组3.散热器4.油箱标准答案：A12、同步电机主要用作（）。

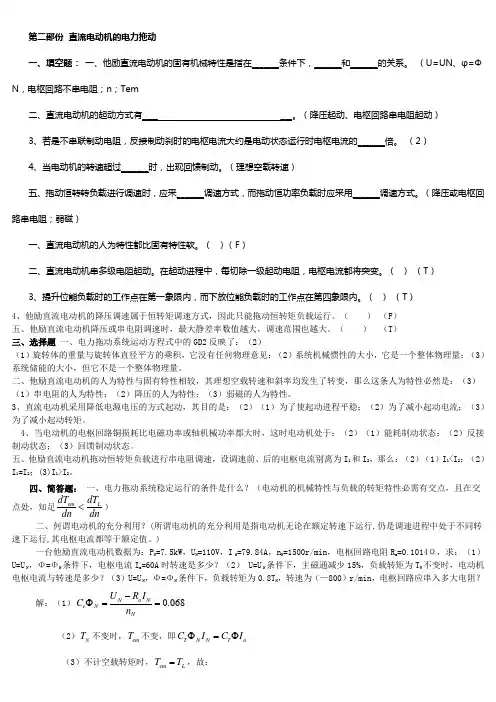

第二部份 直流电动机的电力拖动一、填空题： 一、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem二、直流电动机的起动方式有____ ___。

（降压起动、电枢回路串电阻起动）3、若是不串联制动电阻，反接制动刹时的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）五、拖动恒转转负载进行调速时，应采_______调速方式，而拖动恒功率负载时应采用_______调速方式。

（降压或电枢回路串电阻；弱磁）一、直流电动机的人为特性都比固有特性软。

（ ）（F ）二、直流电动机串多级电阻起动。

在起动进程中，每切除一级起动电阻，电枢电流都将突变。

（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（ ） （F ）五、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（ ） （T ）三、选择题 一、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

二、他励直流电动机的人为特性与固有特性相较，其理想空载转速和斜率均发生了转变，那么这条人为特性必然是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方式起动，其目的是：（2）（1）为了使起动进程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

一、单选题(共20题，60.0分)1、在直流电机中，公式E=nCeφ和TM=CMφIa 中的φ是A.每极合成磁通；B.所有磁极的总磁通；C.主磁极的每极磁通标准答案：A2、由三相定子绕组产生的五次空间磁动势谐波，它的转速是（A.静止不动B.等于基波磁场的转速C.等于基波磁场的转速的1/5D.等于基波磁场的转速的5倍标准答案：C3、直流发电机电枢导体中的电流是（）A.直流电B.交流电C.脉动的直流电D.交直流电均可。

标准答案：B4、一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10%，这时电动机的电磁转矩TM为（）A.TM=TN；B.TM=0.81TNC.TM=0.9TND.TM=1.1TN标准答案：A5、叠绕组和波绕组都属于（）A.单相绕组B.多相绕组C.单层绕组D.双层绕组。

标准答案：D6、三相异步电动机的电磁转矩的大小和（）成正比。

A.电磁功率B.输出功率；C.输入功率D.转子的机械角速度。

标准答案：A7、变压器的短路损耗为（）A.全部为铜耗B.全部为铁耗C.主要为铜耗D.主要为铁耗标准答案：C8、直流发电机的电磁转矩与转速的方向（）A.相同B.相反；C.无关。

标准答案：B9、有一台两极绕线式异步电动机要把转速调上去，可采用的方法是（）A.变极调速；B.变频调速；C.改变转差率调速D.转子中串入电阻。

标准答案：B10、对于整流变压器，下列说法错误的是：（）A.将电源电压变成整流器需要的交流电压B.二次恻电流中含有直流分量C.一次恻电流中含有直流分量D.整流变压器的容量大于整流装置输出的机械功率标准答案：C11、一台单相变压器在进行空载实验，当高压侧加额定电压进行测量，或低压侧加额定电压进行测量，两种情况所测得的损耗（）A.不相等B.折算后相等C.相等标准答案：C12、一台串励直流电动机，若把电刷顺向旋转偏离几何中心线一个角度，设电机的电枢电流保持不变，此时电动机的转速将（）A.降低B.升高C.保持不变标准答案：A13、由三相定子绕组产生的七次空间磁动势谐波，它产生的磁通切割定子绕组感应电动势的频率是A.等于零B.等于基波频率C.等于基波频率的1/7；D.等于基波频率的7倍标准答案：B14、凸极式同步发电机附加电磁功率产生的原因是A.交轴上无励磁绕组B.交轴上的磁阻比直轴上的磁阻大C.直轴上无励磁绕组D.直轴上的磁阻比交轴上的磁阻大标准答案：B15、Y/Y联接的组式变压器，相电势的波形是（）A.正弦波B.尖顶波C.平顶波D.方波标准答案：B16、若电源电压不变，变压器产生的主磁通为φ，在空载和负载时，其值（）A.完全相等B.基本不变C.根本不同D.不确定标准答案：A17、对于三相变压器，允许通过三相平顶波形主磁通的磁路系统是（A.三相心式变压器B.三相组式变压器；C.旋转变压器D.自耦变压器。

第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（ ）（F ）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

《电机与电力拖动》（第三版）习题参考答案第1章思考题和习题一、填空题1．直流电动机主磁极的作用是产生，它由和两大部分组成。

气隙磁场、主磁极铁心和主磁极绕组2．直流电动机的电刷装置主要由、、、和等部件组成。

电刷、刷握、刷杆、刷杆架、弹簧、铜辫3．电枢绕组的作用是产生或流过而产生电磁转矩实现机电能量转换。

感应电动势、电枢电流4．电动机按励磁方式分类，有、、和等。

他励、并励、串励、复励5．在直流电动机中产生的电枢电动势Ea方向与外加电源电压及电流方向，称为，用来与外加电压相平衡。

相反、反电势6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效转矩，它们之间的平衡关系可用表示。

输出、电磁转矩=损耗转矩+输出转矩二、判断题(在括号内打“√”或打“×”)1．直流发电机和直流电动机作用不同，所以其基本结构也不同。

（×）2．直流电动机励磁绕组和电枢绕组中流过的都是直流电流。

（×）3．串励直流电动机和并励直流电动机都具有很大的启动转矩，所以它们具有相似的机械特性曲线。

（×）4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。

（√）5．直流电机的电枢电动势的大小与电机结构、磁场强弱、转速有关。

（×）6．直流电动机的换向是指电枢绕组中电流方向的改变。

（√）三、选择题(将正确答案的序号填入括号内)1．直流电动机在旋转一周的过程中，某一个绕组元件(线圈)中通过的电流是( B )。

A．直流电流B．交流电流C．互相抵消，正好为零2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组( B )。

A．应与主极绕组串联B．应与电枢绕组串联C．应由两组绕组组成，一组与电枢绕组串联，另一组与电枢绕组并联3．直流电动机的额定功率P N是指电动机在额定工况下长期运行所允许的( A )。

A．从转轴上输出的机械功率B．输入电功率C．电磁功率4．直流电动机铭牌上的额定电流是。

第一章 直流电机1-3 直流发电机和直流电动机中的电磁转矩T 有何区别？它们是怎样产生的？而直流发电机和直流电动机中的电枢电动势，a E 又有何区别？它们又是怎样产生的？解：直流发电机的电磁转矩T 是制动性质的，直流电动机的电磁转矩T 是驱（拖）动性质的，它们都是由载流导体在磁场中受到的电磁力，形成了电磁转矩；直流发电机的电枢电动势E a 大于电枢端电压U ，直流电动机的电枢电动势E a 小于电枢端电压U ，电枢电动势E a 都是运动导体切割磁场感应产生的。

1-4 直流电机有哪些主要部件？各起什么作用？解：直流电机的主要部件有定子：主磁极（产生主极磁场）、机座（机械支撑和导磁作用）、换向极（改善换向）、电刷（导入或导出电量）；转子：电枢铁心（磁路的一部分，外圆槽中安放电枢绕组）、电枢绕组（感应电动势，流过电流，产生电磁转矩，实现机电能量转换）、换向器（与电刷一起，整流或逆变）1-5 直流电机里的换向器在发电机和电动机中各起什么作用？解：换向器与电刷滑动接触，在直流发电机中起整流作用，即把线圈（元件）内的交变电整流成为电刷间方向不变的直流电。

在直流电动机中起逆变作用，即把电刷间的直流电逆变成线圈（元件）内的交变电，以保证电动机能向一个方向旋转。

1-6 一台Z2型直流发电机，min,/1450,230,145r n V U kW P N N N ==-求该发电机额定电流。

解： A U P I N N N 43.630230101453=⨯== 1-7 一台Z2型直流发电机，min,/1500%,90,220,160r n V U kW P N N N N ===-η求该额定电流是多少？解： A U P I N N NN 08.8089.022*******=⨯⨯==η1-10 电枢反应对气隙磁场有何影响？解：电枢反应使合成磁场发生畸变，磁路饱和时有去磁作用。

1-11 有一台四极直流电机，电枢绕组为单叠整距绕组，每极磁通为3.5×10-2Wb ，电枢总导线数N=152，转速min /1200r n =。

《电机与拖动》教学大纲课程名称：电机与拖动英文名称：Motors and Electric Drives课程性质：专业教育必修课程课程编号：O131009所属院部：机电工程学院周学时：4学时总学时：75学时（理论学时60;实验学时15）学分：4学分教学对象（本课程适合的专业和年级）：机械设计制造及其自动化专业（专升本）2011级学生预备知识：高等数学、物理学、电工学、电子技术、工程力学、机械制图等。

课程在教学计划中的地位和作用：本课程为专业基础课，其作用是承前启后，为后续课程打基础，培养学生的动手能力、分析问题和解决问题的能力。

教学方法：讲授、讨论、实验教学的目的和要求：使学生掌握变压器与各种电机的基本结构、工作原理和运行性能，独立分析电力拖动系统各种运行状态，掌握有关计算方法，合理地选择和使用电动机，为毕业后从事专业技术工作做好基本培养和锻炼。

要求重点掌握变压器、异步电机、电动机的选择和电力拖动系统的动力学部分，同步电机、直流电机和控制电机部分作为一般掌握内容。

课程教材：唐介主编.电机与拖动（第二版）. 北京：高等教育出版社，2007参考书目：［1］彭鸿才主编.电机原理及拖动. 北京：机械工业出版社，2007年.［2］周顺荣编著.电机学.北京：科学出版社，2002年.［3］电机及电气技术实验装置实验指导书.杭州：浙江天煌科技实业有限公司考核形式：闭卷考试编写时间：2012年1月制定课程内容及学时分配：注：根据需要，课时可作适当调整。

绪论（2学时）学习要求：了解本课程的性质与特点，掌握学好这门课的方法。

教学重点：学习方法第1章磁路（4学时）学习要求：掌握常用基本物理量和基本定律，为学好本课程打好基础。

教学重点：铁磁材料与磁路。

第2章变压器（8学时）学习要求：1.了解变压器的主要结构、基本工作原理及主要额定值的意义。

2.掌握变压器负载运行时的等值电路、相量图、基本方程式以及运行性能。

3.熟悉三相变压器的联接组别。

第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（ ）（F ）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
