电涌保护器(SPD)工作原理和结构

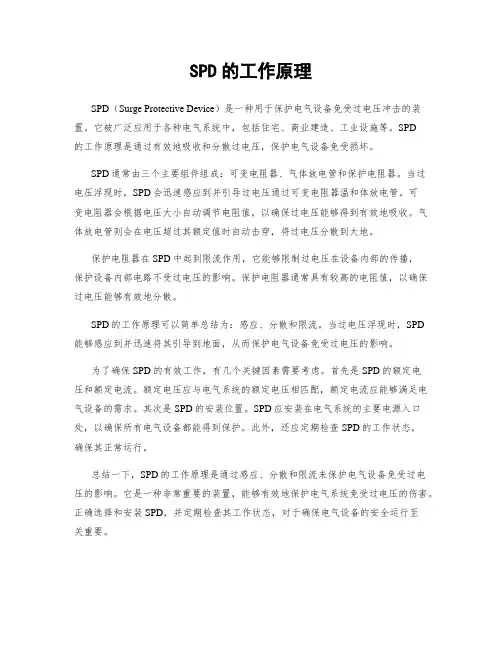

SPD的工作原理SPD（Surge Protective Device）是一种用于保护电气设备免受过电压冲击的装置。

它被广泛应用于各种电气系统中，包括住宅、商业建造、工业设施等。

SPD的工作原理是通过有效地吸收和分散过电压，保护电气设备免受损坏。

SPD通常由三个主要组件组成：可变电阻器、气体放电管和保护电阻器。

当过电压浮现时，SPD会迅速感应到并引导过电压通过可变电阻器温和体放电管。

可变电阻器会根据电压大小自动调节电阻值，以确保过电压能够得到有效地吸收。

气体放电管则会在电压超过其额定值时自动击穿，将过电压分散到大地。

保护电阻器在SPD中起到限流作用，它能够限制过电压在设备内部的传播，保护设备内部电路不受过电压的影响。

保护电阻器通常具有较高的电阻值，以确保过电压能够有效地分散。

SPD的工作原理可以简单总结为：感应、分散和限流。

当过电压浮现时，SPD能够感应到并迅速将其引导到地面，从而保护电气设备免受过电压的影响。

为了确保SPD的有效工作，有几个关键因素需要考虑。

首先是SPD的额定电压和额定电流。

额定电压应与电气系统的额定电压相匹配，额定电流应能够满足电气设备的需求。

其次是SPD的安装位置。

SPD应安装在电气系统的主要电源入口处，以确保所有电气设备都能得到保护。

此外，还应定期检查SPD的工作状态，确保其正常运行。

总结一下，SPD的工作原理是通过感应、分散和限流来保护电气设备免受过电压的影响。

它是一种非常重要的装置，能够有效地保护电气系统免受过电压的伤害。

正确选择和安装SPD，并定期检查其工作状态，对于确保电气设备的安全运行至关重要。

欧雷克I级电涌保护器（Surge Protection Device,简称SPD ）(又称防雷器、避雷器、浪涌保护器、过压保护器)，适用于交流380V （50Hz/60Hz ）及以下的TN-S、TN-C-S、TT、IT等供电系统因雷击而产生的电磁脉冲（EMP ）保护，用于雷击区域的LPZ OA或LPZB区与LPZ1区交界处，其设计依据符合GB18802.1，IEC61643-1技术标准。

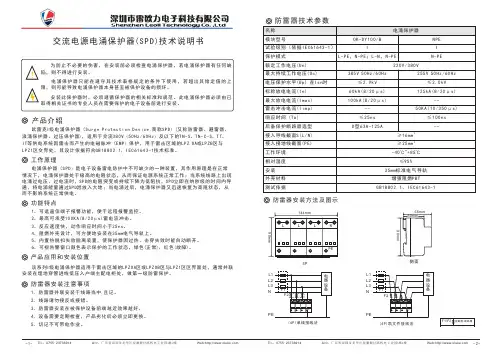

交流电源电涌保护器(SPD)技术说明书产品介绍防雷器技术参数1、可选遥信端子报警功能，便于远程报警监控。

2、最高可承受100KA(8/20μs)雷电流冲击。

3、反应速度快，动作响应时间小于25ns。

4、阻燃外壳设计，可方便地安装在35mm电气导轨上。

5、内置热脱扣失效脱离装置，使保护器因过热、击穿失效时能自动断开。

6、可视告警窗口颜色表示保护的工作状态，绿色(正常)、红色(故障)。

功能特点电涌保护器（SPD ）是电子设备雷电防护中不可缺少的一种装置，其作用原理是在正常情况下，电涌保护器处于极高的电阻状态，从而保证电源系统正常工作；当系统线路上出现电涌过电压、过电流时，SPD的电阻突变或持续下降为低阻抗，SPD立即在纳秒级的时间内导通，将电涌能量通过SPD泄放入大地；当电涌过后，电涌保护器又迅速恢复为高阻状态，从而不影响系统正常供电。

工作原理防雷器安装注意事项1、防雷器并联安装于线路当中,且记。

2、线路请勿接反或接错。

3、防雷器安装在被保护设备前端越近效果越好。

4、设备需要定期检查，产品劣化后必须立即更换。

5、切记不可带电作业。

产品应用和安装位置该系列I级电涌保护器适用于雷击区域的LPZOA区或LPZOB区与LPZ1区区界面处，通常并联安装在埋地穿管进线低压入户端主配电柜处，做第一级防雷保护。

-1--2-防雷器安装方法及图示L1L2L3N(4P)单线接线法侧面4PL1L2L3N(4P)凯文件接线法T EL ：0755-******** A DD ：广东省深圳市龙华区观澜狮径路核电工业园A 栋2楼 Web:T EL ：0755-******** A DD ：广东省深圳市龙华区观澜狮径路核电工业园A 栋2楼 Web:。

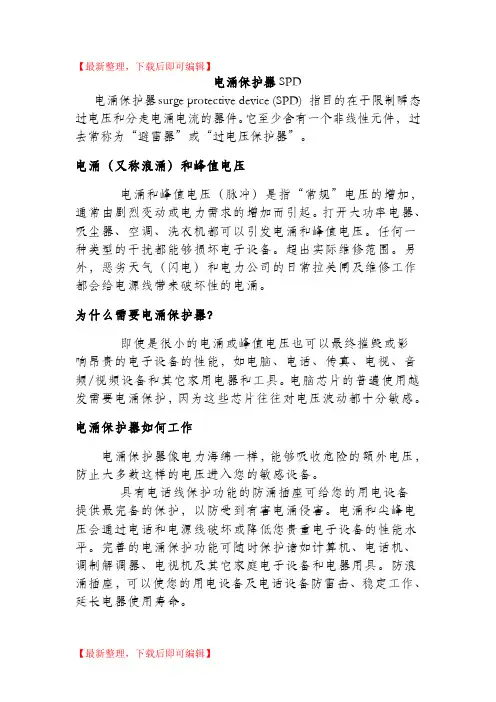

【最新整理，下载后即可编辑】电涌保护器SPD电涌保护器surge protective device (SPD) 指目的在于限制瞬态过电压和分走电涌电流的器件。

它至少含有一个非线性元件，过去常称为“避雷器”或“过电压保护器”。

电涌（又称浪涌）和峰值电压电涌和峰值电压（脉冲）是指“常规”电压的增加，通常由剧烈变动或电力需求的增加而引起。

打开大功率电器、吸尘器、空调、洗衣机都可以引发电涌和峰值电压。

任何一种类型的干扰都能够损坏电子设备。

超出实际维修范围。

另外，恶劣天气（闪电）和电力公司的日常拉关闸及维修工作都会给电源线带来破坏性的电涌。

为什么需要电涌保护器？即使是很小的电涌或峰值电压也可以最终摧毁或影响昂贵的电子设备的性能，如电脑、电话、传真、电视、音频/视频设备和其它家用电器和工具。

电脑芯片的普遍使用越发需要电涌保护，因为这些芯片往往对电压波动都十分敏感。

电涌保护器如何工作电涌保护器像电力海绵一样，能够吸收危险的额外电压，防止大多数这样的电压进入您的敏感设备。

具有电话线保护功能的防涌插座可给您的用电设备提供最完备的保护，以防受到有害电涌侵害。

电涌和尖峰电压会通过电话和电源线破坏或降低您贵重电子设备的性能水平。

完善的电涌保护功能可随时保护诸如计算机、电话机、调制解调器、电视机及其它家庭电子设备和电器用具。

防浪涌插座，可以使您的用电设备及电话设备防雷击、稳定工作、延长电器使用寿命。

产品特点：保护电话/DSL/宽带线路保护高达45,000安的最大尖峰电流提供高达1780焦耳能级的最大保护过滤电磁/无线电频率干扰（EMI/RFI）在1纳秒内响应以保护设备电涌保护器电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。

电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

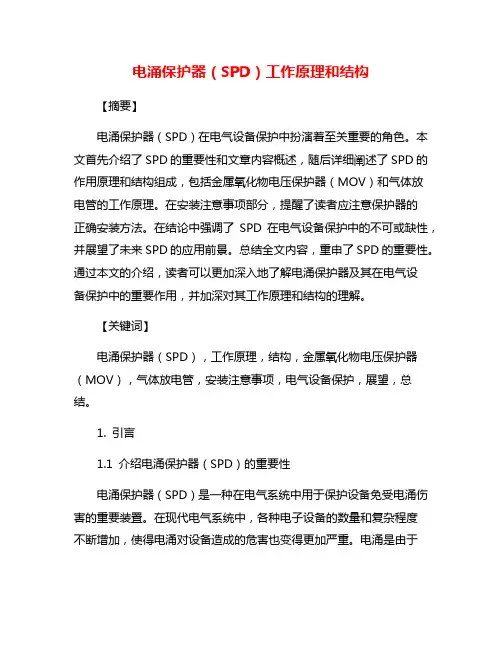

电涌保护器（SPD）工作原理和结构【摘要】电涌保护器（SPD）在电气设备保护中扮演着至关重要的角色。

本文首先介绍了SPD的重要性和文章内容概述，随后详细阐述了SPD的作用原理和结构组成，包括金属氧化物电压保护器（MOV）和气体放电管的工作原理。

在安装注意事项部分，提醒了读者应注意保护器的正确安装方法。

在结论中强调了SPD在电气设备保护中的不可或缺性，并展望了未来SPD的应用前景。

总结全文内容，重申了SPD的重要性。

通过本文的介绍，读者可以更加深入地了解电涌保护器及其在电气设备保护中的重要作用，并加深对其工作原理和结构的理解。

【关键词】电涌保护器（SPD），工作原理，结构，金属氧化物电压保护器（MOV），气体放电管，安装注意事项，电气设备保护，展望，总结。

1. 引言1.1 介绍电涌保护器（SPD）的重要性电涌保护器（SPD）是一种在电气系统中用于保护设备免受电涌伤害的重要装置。

在现代电气系统中，各种电子设备的数量和复杂程度不断增加，使得电涌对设备造成的危害也变得更加严重。

电涌是由于雷电、电网故障、电动机启动等原因引起的瞬态过电压，如果不加以有效地抑制，可能导致设备的损坏甚至电火灾的发生。

电涌保护器（SPD）的作用就是在电路中引入一个可靠的、可控的导通通道，将过电压引入地，从而保护设备免受电涌的侵害。

由于其快速响应、高能量吸收能力和长寿命等特点，电涌保护器在现代电气系统中扮演着非常重要的角色。

通过正确使用和布置电涌保护器，可以有效保护电气设备的安全运行，减少因电涌引起的损失。

了解电涌保护器的工作原理和结构，以及合理选择和安装电涌保护器，对于保障电气设备的安全运行至关重要。

在本文中，我们将详细介绍电涌保护器的工作原理和结构，希望能为读者提供一些有益的信息和参考。

1.2 概述文章内容本文将重点介绍电涌保护器（SPD）的工作原理和结构，以及其在电气设备保护中的重要性。

首先将探讨电涌保护器（SPD）的作用原理，包括如何有效地保护电气设备免受电压突变和电涌损害。

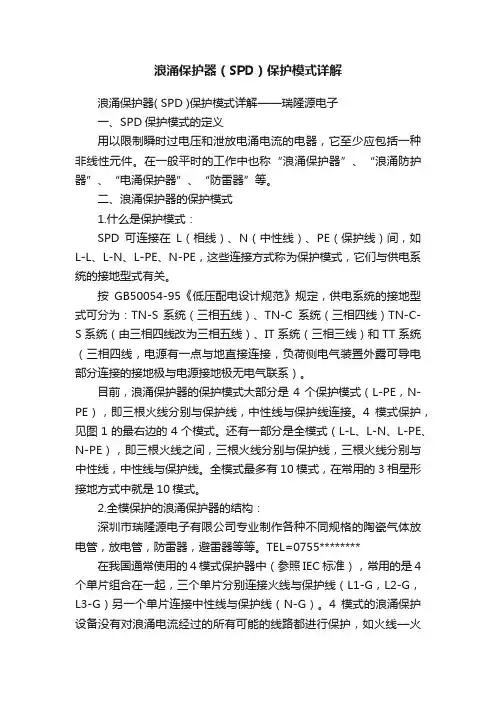

浪涌保护器（SPD）保护模式详解浪涌保护器( SPD )保护模式详解——瑞隆源电子一、SPD保护模式的定义用以限制瞬时过电压和泄放电涌电流的电器，它至少应包括一种非线性元件。

在一般平时的工作中也称“浪涌保护器”、“浪涌防护器”、“电涌保护器”、“防雷器”等。

二、浪涌保护器的保护模式1.什么是保护模式：SPD可连接在L（相线）、N（中性线）、PE（保护线）间，如L-L、L-N、L-PE、N-PE，这些连接方式称为保护模式，它们与供电系统的接地型式有关。

按GB50054-95《低压配电设计规范》规定，供电系统的接地型式可分为：TN-S 系统（三相五线）、TN-C系统（三相四线）TN-C-S系统（由三相四线改为三相五线）、IT系统（三相三线）和TT系统（三相四线，电源有一点与地直接连接，负荷侧电气装置外露可导电部分连接的接地极与电源接地极无电气联系）。

目前，浪涌保护器的保护模式大部分是4个保护模式（L-PE，N-PE），即三根火线分别与保护线，中性线与保护线连接。

4模式保护，见图1的最右边的4个模式。

还有一部分是全模式（L-L、L-N、L-PE、N-PE），即三根火线之间，三根火线分别与保护线，三根火线分别与中性线，中性线与保护线。

全模式最多有10模式，在常用的3相星形接地方式中就是10模式。

2.全模保护的浪涌保护器的结构：深圳市瑞隆源电子有限公司专业制作各种不同规格的陶瓷气体放电管，放电管，防雷器，避雷器等等。

TEL=0755********在我国通常使用的4模式保护器中（参照IEC标准），常用的是4个单片组合在一起，三个单片分别连接火线与保护线（L1-G，L2-G，L3-G）另一个单片连接中性线与保护线（N-G）。

4模式的浪涌保护设备没有对浪涌电流经过的所有可能的线路都进行保护，如火线—火线之间（L1-L2，L1-L3，L2-L3），火线—中性线（L1-N，L2-N，L3-N）。

而北美电气电子工程师学会(IEEE)对电涌保护设备有明确规定：用于3相4线+地电路的电涌保护设备需要对电流经过的所有可能的线路进行保护，它们包括L-L，L-N，L-G，N-G。

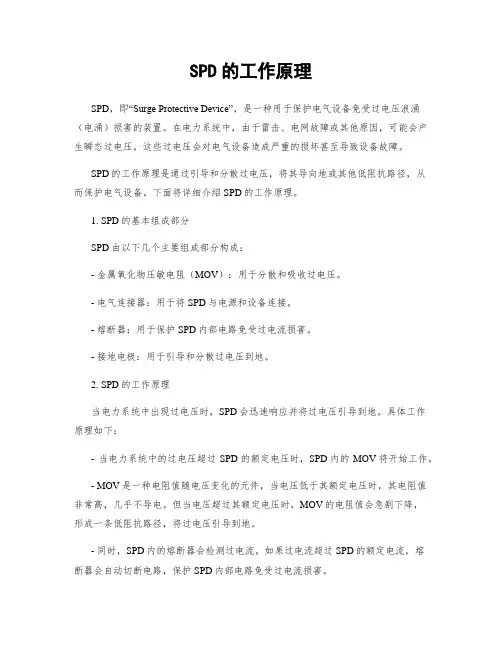

SPD的工作原理SPD，即“Surge Protective Device”，是一种用于保护电气设备免受过电压浪涌（电涌）损害的装置。

在电力系统中，由于雷击、电网故障或其他原因，可能会产生瞬态过电压，这些过电压会对电气设备造成严重的损坏甚至导致设备故障。

SPD的工作原理是通过引导和分散过电压，将其导向地或其他低阻抗路径，从而保护电气设备。

下面将详细介绍SPD的工作原理。

1. SPD的基本组成部分SPD由以下几个主要组成部分构成：- 金属氧化物压敏电阻（MOV）：用于分散和吸收过电压。

- 电气连接器：用于将SPD与电源和设备连接。

- 熔断器：用于保护SPD内部电路免受过电流损害。

- 接地电极：用于引导和分散过电压到地。

2. SPD的工作原理当电力系统中出现过电压时，SPD会迅速响应并将过电压引导到地。

具体工作原理如下：- 当电力系统中的过电压超过SPD的额定电压时，SPD内的MOV将开始工作。

- MOV是一种电阻值随电压变化的元件，当电压低于其额定电压时，其电阻值非常高，几乎不导电。

但当电压超过其额定电压时，MOV的电阻值会急剧下降，形成一条低阻抗路径，将过电压引导到地。

- 同时，SPD内的熔断器会检测过电流。

如果过电流超过SPD的额定电流，熔断器会自动切断电路，保护SPD内部电路免受过电流损害。

- 最后，SPD的接地电极将过电压导向地，确保电气设备和人员的安全。

3. SPD的特点和优势SPD具有以下特点和优势：- 高响应速度：SPD能够在毫秒级别内响应过电压，保护电气设备免受损害。

- 高能量吸收能力：SPD能够吸收大量的过电压能量，保护电气设备不受损害。

- 长寿命：SPD的使用寿命长，能够经受多次过电压冲击。

- 安全可靠：SPD能够确保电气设备和人员的安全，减少事故和损失的发生。

- 安装方便：SPD可以与电源和设备直接连接，安装简单方便。

4. SPD的应用领域SPD广泛应用于各个领域，包括：- 住宅和商业建筑：用于保护电气设备免受雷击和电网故障的影响。

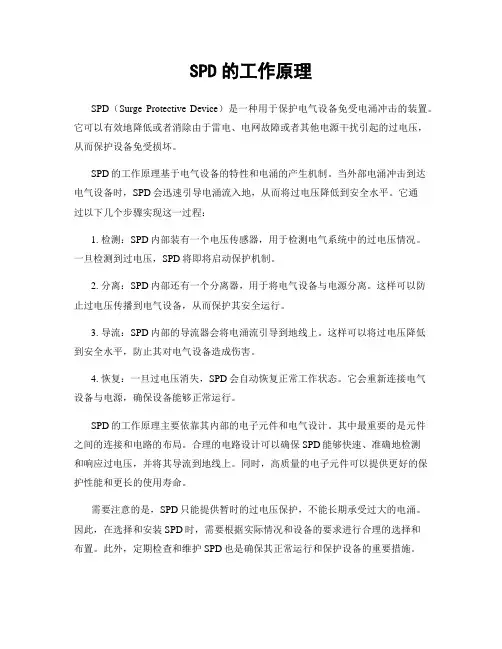

SPD的工作原理SPD（Surge Protective Device）是一种用于保护电气设备免受电涌冲击的装置。

它可以有效地降低或者消除由于雷电、电网故障或者其他电源干扰引起的过电压，从而保护设备免受损坏。

SPD的工作原理基于电气设备的特性和电涌的产生机制。

当外部电涌冲击到达电气设备时，SPD会迅速引导电涌流入地，从而将过电压降低到安全水平。

它通过以下几个步骤实现这一过程：1. 检测：SPD内部装有一个电压传感器，用于检测电气系统中的过电压情况。

一旦检测到过电压，SPD将即将启动保护机制。

2. 分离：SPD内部还有一个分离器，用于将电气设备与电源分离。

这样可以防止过电压传播到电气设备，从而保护其安全运行。

3. 导流：SPD内部的导流器会将电涌流引导到地线上。

这样可以将过电压降低到安全水平，防止其对电气设备造成伤害。

4. 恢复：一旦过电压消失，SPD会自动恢复正常工作状态。

它会重新连接电气设备与电源，确保设备能够正常运行。

SPD的工作原理主要依靠其内部的电子元件和电气设计。

其中最重要的是元件之间的连接和电路的布局。

合理的电路设计可以确保SPD能够快速、准确地检测和响应过电压，并将其导流到地线上。

同时，高质量的电子元件可以提供更好的保护性能和更长的使用寿命。

需要注意的是，SPD只能提供暂时的过电压保护，不能长期承受过大的电涌。

因此，在选择和安装SPD时，需要根据实际情况和设备的要求进行合理的选择和布置。

此外，定期检查和维护SPD也是确保其正常运行和保护设备的重要措施。

综上所述，SPD的工作原理是通过检测、分离、导流和恢复等步骤来保护电气设备免受电涌冲击。

合理的电路设计和高质量的电子元件是确保SPD有效工作的关键。

正确选择、安装和维护SPD对于保护设备的安全运行至关重要。

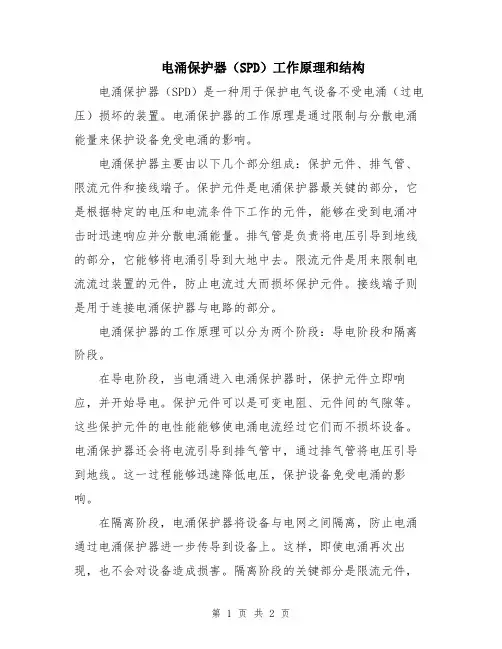

电涌保护器（SPD）工作原理和结构电涌保护器（SPD）是一种用于保护电气设备不受电涌（过电压）损坏的装置。

电涌保护器的工作原理是通过限制与分散电涌能量来保护设备免受电涌的影响。

电涌保护器主要由以下几个部分组成：保护元件、排气管、限流元件和接线端子。

保护元件是电涌保护器最关键的部分，它是根据特定的电压和电流条件下工作的元件，能够在受到电涌冲击时迅速响应并分散电涌能量。

排气管是负责将电压引导到地线的部分，它能够将电涌引导到大地中去。

限流元件是用来限制电流流过装置的元件，防止电流过大而损坏保护元件。

接线端子则是用于连接电涌保护器与电路的部分。

电涌保护器的工作原理可以分为两个阶段：导电阶段和隔离阶段。

在导电阶段，当电涌进入电涌保护器时，保护元件立即响应，并开始导电。

保护元件可以是可变电阻、元件间的气隙等。

这些保护元件的电性能能够使电涌电流经过它们而不损坏设备。

电涌保护器还会将电流引导到排气管中，通过排气管将电压引导到地线。

这一过程能够迅速降低电压，保护设备免受电涌的影响。

在隔离阶段，电涌保护器将设备与电网之间隔离，防止电涌通过电涌保护器进一步传导到设备上。

这样，即使电涌再次出现，也不会对设备造成损害。

隔离阶段的关键部分是限流元件，它可以限制电流流过电涌保护器，防止电流过大而损坏保护元件。

电涌保护器的结构可以根据其使用场合和功能的不同而有所不同。

一般来说，电涌保护器通常由金属外壳、保护元件、排气管、限流元件和接线端子组成。

金属外壳是用来保护内部元件不受外界的影响，防止受到物理损坏。

保护元件是电涌保护器的核心部分，它可以是采用不同材料制成的元件，如气体放电管、压敏电阻等。

排气管是用来将电压引导到大地中去的部分，一般由金属材料制成，可以承受较大的电流和电压。

限流元件是用来限制电流流过电涌保护器的部分，防止电流过大而损坏保护元件。

接线端子则是用于连接电涌保护器与电路的部分，它可以是螺钉、插座等形式。

总而言之，电涌保护器通过限制和分散电涌能量来保护设备免受电涌损坏。

3、依据GB18802.1-2002中7.7.4和7.7.4节要求：用三只未做过任何试 验的新试品做暂态过电压（TOV）故障和暂态过电压（TOV）特性试 验。
4、依据GB18802.1-2002中7.6.2、 7.6.4、7.6.5和7.6.4节要求：用 三只未做过任何试验的新试品做动作预试验（续流）、预处理试验 和动作负载试验。
3、漏电流：当在压敏电阻两端施加最大直流工作电压Udc时，流过压敏电阻的电流 值。其值应≤40μ A。
4、残压：当在压敏电阻两端施加的电压值达到使压敏电阻由开路状态转为短路状 态后，由于短路内阻R0的存在，流过压敏电阻的电流在内阻R0上产生的电压降 。其值应在几百伏至几千伏之间。
5、响应时间：当施加在压敏电阻两端的电涌电压使压敏电阻从一个状态到另一个 状态所需用的时间，其值应在ns量级。一般情况下，在低压配电线路上，作为 第一级的SPD，响应时间应≤100ns；作为第二级的SPD，响应时间应≤25ns。
复合型SPD
由电压开关型元件和电压限制型元件组成的SPD。其特性随所加电 压的 特性可以表现为电压开关型、电压限制型或两者皆有。
5
SPD常用技术参数定义(续二）
标称放电电流In 流过SPD具有8/20μs波形的电流峰值。用于二级试验。值Ipeak和电荷量确定。用于一级试验。
（注意：目前SPD上标称的响应时间数值应为核心元器件本身的特性，SPD结构中 的引线、接线端子等产生的分布参数造成的响应时间延时并未计算再内。）
9
图中： 1、V：高能压敏电阻（MOV）
压敏电阻是一种以氧化锌为主体、添加多种金属氧化物、经典型的电子陶 瓷工艺制成的多晶半导体陶瓷元件。 2、Ft：热敏熔断丝
26低压配电系统常用的spd三种保护模式和输入输出波形甘肃无为防雷技术有限责任公司甘肃无为防雷技术有限责任公司29一用于电信网络系统的电涌保护器用于电信网络系统的电涌保护器spdspd的正常使用条件和非正常使用条件的正常使用条件和非正常使用条件二spdspd常用技术参数定义常用技术参数定义三常用电信网络系统线路常用电信网络系统线路spdspd的工作原理的工作原理四常用天馈线路常用天馈线路spdspd的工作原理的工作原理五电信网络系统电涌保护器电信网络系统电涌保护器upup值的确定值的确定六电信网络系统电涌保护器的试验电信网络系统电涌保护器的试验七常用防雷产品的安装使用应注意的问题常用防雷产品的安装使用应注意的问题301正常使用条件

电涌保护器（SPD)工作原理及结构电涌保护器（Ｓurge protectioｎＤeviｃe）是电子设备雷电防护中不可缺少的一种装置，过去常称为"避雷器"或"过电压保护器"英文简写为SＰD。

电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏。

电涌保护器的类型和结构按不同的用途有所不同,但它至少应包含一个非线性电压限制元件。

用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

一、SＰD的分类：1、按工作原理分：1．开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时,其阻抗就突变为低值，允许雷电流通过。

用作此类装置时器件有:放电间隙、气体放电管、闸流晶体管等。

2.限压型：其工作原理是当没有瞬时过电压时为高阻扰,但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。

用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

3.分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗,而对正常工作频率呈现为高阻抗。

扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗,而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

按用途分:(1)电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。

(2)信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。

二、SPＤ的基本元器件及其工作原理：1．放电间隙(又称保护间隙):它一般由暴露在空气中的两根相隔一定间隙的金属棒组成(如图１5a),其中一根金属棒与所需保护设备的电源相线L１或零线（N)相连，另一根金属棒与接地线(PE)相连接,当瞬时过电压袭来时,间隙被击穿,把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。

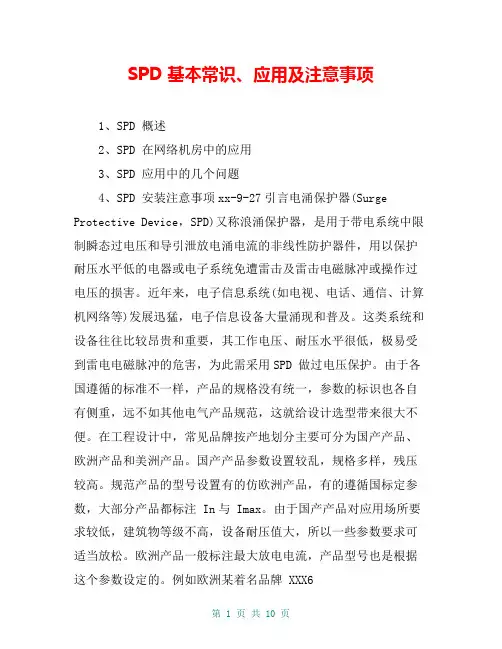

SPD基本常识、应用及注意事项1、SPD 概述2、SPD 在网络机房中的应用3、SPD 应用中的几个问题4、SPD 安装注意事项xx-9-27引言电涌保护器(Surge Protective Device，SPD)又称浪涌保护器，是用于带电系统中限制瞬态过电压和导引泄放电涌电流的非线性防护器件，用以保护耐压水平低的电器或电子系统免遭雷击及雷击电磁脉冲或操作过电压的损害。

近年来，电子信息系统(如电视、电话、通信、计算机网络等)发展迅猛，电子信息设备大量涌现和普及。

这类系统和设备往往比较昂贵和重要，其工作电压、耐压水平很低，极易受到雷电电磁脉冲的危害，为此需采用SPD 做过电压保护。

由于各国遵循的标准不一样，产品的规格没有统一，参数的标识也各自有侧重，远不如其他电气产品规范，这就给设计选型带来很大不便。

在工程设计中，常见品牌按产地划分主要可分为国产产品、欧洲产品和美洲产品。

国产产品参数设置较乱，规格多样，残压较高。

规范产品的型号设置有的仿欧洲产品，有的遵循国标定参数，大部分产品都标注 In与 Imax。

由于国产产品对应用场所要求较低，建筑物等级不高，设备耐压值大，所以一些参数要求可适当放松。

欧洲产品一般标注最大放电电流，产品型号也是根据这个参数设定的。

例如欧洲某着名品牌 XXX65、XXX40，其中数值65、40 就是 Imax。

但我国标准明确规定要用标称放电电流In 来进行选型，这是目前在工程设计中遇到的一个尴尬情况。

经查该产品资料，XX65的 In 值不超过20 kA，XX40 的 In 值不超过15 kA。

如果依照 GB50343 建议值，这两种产品只能用于设备末端三级保护，但在实际设计中，却装在了一、二级上，这明显与国家标准的选型参数不符，且残压较高，普通型号一般超过1200 V，一旦接线环境不好，很容易突破设备耐压值。

一般欧系产品 Uc 值较小，且投机取巧标注线电压，因此在选型时，较容易出现误导。

优点：通流量大 反映时间快 残压低无续流 热稳定性好
缺点：无声音报警 无计数器
工艺特点：一体化避雷器的电路结构紧凑，充分发挥了氧化锌电阻反映时间快的特点，有结合了气体放电管具有较高通流能力的优点。在电路上避雷器使用了较多的氧化锌电阻来提高整体避雷器的通流能力，用气体放电管作为备用放电通道。基于这种完善的电路结构使避雷器的使用寿命大大提高。 工程应用： 一体化避雷器根据型号的不同广泛应用与B、C、D各种安装环境。由于是一体化设计，所以更适合在不具备安装距离的场合使用。（IEC规定B、C、D模块化避雷器三级间的最短距离在10M以上）
分类
从组合结构分；现在市场上的避雷器有几下几种：
1） 间隙类————开放式间隙、密闭式间隙
2） 放电管类———开放式放电管密封式放电管
3） 压敏电阻类——单片、多片
4） 抑制二极管类
5） 压敏电阻/气体放电管组合类----简单组合、复杂组合
6） 碳化硅类
2.4 抑制二极管类防雷器
抑制二极管类防雷产品主要是网络等信号避雷产品中大量的应用，主要采用的器件有P*KE（雪崩管）等系列等产品。工作原理是基于PN结反向击穿保护。
优点：残压低 动作精度高 反应时间快无续流 体积小
缺点：通流量小
2. 5压敏电阻/气体放电管组合类
2.5.1简单组合避雷器 组合式避雷器典型结构是N-PE结构形式，这种避雷器与单一结构的避雷器相比，综合了两种不同产品的优点，而减少了单一器件的缺点。
工程应用：该种结构的避雷器主要应用在电源系统做B级避雷器使用。但由于避雷器自身的原因容易引起火灾，避雷器动作后（飞出）脱离配电盘等事故。根据型号的不同适合与各种配电制式。 工程安装时一定要考虑安装距离，避免引起不必要的损失和事故。

浪涌保护器，也是随着社会的进步，尤其在新楼房中随处可见它的身影。
浪涌保护器作用原理及其接线图
———————————————————————————————— 作者：
———————Βιβλιοθήκη ———————————————————————— 日期：
浪涌保护器作用原理及其接线图
浪涌保护器也叫做（电涌保护器）（简称SPD），适用于交流50/60HZ，额定电压220V至380V的供电系统（或通信系统）中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
浪涌也叫突波，就是超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

什么是S P D电涌保护器浪涌（Surge），又称电涌，突波，是指瞬间超出稳定值的峰值，包括浪涌电压和浪涌电流。

供电系统的浪涌主要来自两方面的原因：1.外部（雷电原因）2.内部（电气设备造成的过电压，往往是毫秒级；）由于瞬时的电压和电流极大，极有可能对用电设备和电缆造成危害。

SPD是Surge Protective Device的缩写，中文名称为“电涌保护器”，是一种限制瞬态过电压和泄放电涌电流，从而保护电气或电子设备的器件。

SPD一般是与被保护的设备并联，当产生过压时，可以起到分流和限压的效果，防止过大的电流与电压对设备产生损害。

市场上常见的称谓还有“电涌防护器”、“浪涌保护器”、“防雷栅”、“防雷器”、“避雷器”、“过电压保护器”、“电流放电器”、“突波抑制器”等。

根据所保护的对象不同，SPD主要分为：信号SPD,电源SPD, 数据网络SPD等。

电涌保护器（SPD）都有哪些类型？怎么选？SPD的分类常规而言，SPD一般分为两类：信号SPD：产品需符合GB/T 18802.21 / IEC 61643.21《低压电涌保护器?第21部分:?电信和信号网络的电涌保护器(SPD)—性能要求和试验方法》标准要求。

电源SPD：产品需符合GB 18802.1 / IEC 61643.1《低压电涌保护器(SPD)?第1部分:?低压配电系统的电涌保护器?性能要求和试验方法》标准。

针对电源SPD的细分类还有开关型SPD和限压型SPD。

开关型SPD指的是采用气体放电管（GDT）、火花间隙等开关型元器件的SPD；限压型SPD采用压敏电阻（MOV）等限压型元器件的SPD按照SPD的使用的场合，除了信号SPD，电源SPD之外，还可以分为现场安装型SPD，本安型SPD，视频SPD，网络SPD等。

适合选用信号SPD标称供电电压为24VDC的两线制、三线制、四线制的4mA~20mA信号仪表，回路直流电源线属于信号供电，应为信号仪表类型，不属于直流电源类，应按信号仪表配备信号SPD。

电涌保护器(SPD)工作原理和结构电涌保护器(SUrgeprotectionDeViCe)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPDC电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

电涌保护器的类型和结构按不同的用途有所不同,但它至少应包含一个非线性电压限制元件。

用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

一、SPD的分类：1、按工作原理分：1 .开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。

用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。

2 .限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。

用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

3 .分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。

扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

按用途分：(1)电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。

(2)信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。

二、SPD的基本元器件及其工作原理：1 .放电间隙(又称保护间隙)：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成,其中一根金属棒与所需保护设备的电源相线Ll或零线(N)相连，另一根金属棒与接地线(PE)相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。

电涌保护器（SPD）工作原理和结构参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月电涌保护器（SPD）工作原理和结构参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

电涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。

电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。

用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

一、SPD的分类：1、按工作原理分：（1）．开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。

用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。

（2）．限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。

用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

电涌保护器（SPD）的原理及应用曹兴华【摘要】随着精密电子设备的发展和应用,电涌保护器成为雷电保护体系的重要组成部分。

文章介绍了电涌保护器的工作原理、分类和性能特性,并简要论述了电涌保护器的选型与应用。

【期刊名称】《中国高新技术企业》【年(卷),期】2012(000)026【总页数】3页(P93-95)【关键词】电涌保护器;SPD;雷电反击;雷电感应;现代建设【作者】曹兴华【作者单位】北京中企建发监理咨询有限公司,北京100101【正文语种】中文【中图分类】TU8561 概述在信息化带动工业化的引导下，各类信息设备、计算机、精密仪器等的应用越来越广泛。

而此类精密电子产品具有工作电压低、耐压性差、高敏感性、抗干扰能力差等特点，因而在受到外界电流脉冲，尤其是雷电产生的影响下，极易受到损害。

因此，防雷电保护在现代建设项目中显得尤为重要。

SPD全称是Surge Protective Device，也称为电涌保护器，是限制雷电反击、雷电感应和过压而产生顺势电压并释放电流的重要器件。

作为雷电保护设备体系中的重要组成部分，SPD已经广泛应用在电力、交通、机场等各个行业。

2 电涌保护器的工作原理及分类电涌保护器是电子设备防止雷电保护中重要的组成部分，是用于限制瞬态过电压和泄放浪涌电流的装置，它至少应包含一个非线性元件。

电涌保护器并联在被保护设备两端。

泄放浪涌电流、限制浪涌电压都是通过其非线性元件完成的。

2.1 工作原理电涌保护器的类型可以根据其包含的非线性基本元器件的不同分类，通常电涌保护器的基本元件有放电间隙、气体放电管、压敏电阻和抑制二极管等。

2.1.1 放电间隙。

一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所保护设备的电源线相连接，另一根金属棒与接地线相连接。

当瞬时过电压进入线路后，两根金属棒之间产生高电位差，使间隙被击穿。

从而把过电压的电荷引入接地线，达到了保护设备的作用。

这种放电间隙的金属棒之间的距离可以根据需要调节且结构简单。
