屈曲约束支撑及阻尼器施工1-1屈曲约束支撑及阻尼器概述本工程拟采用阻尼器、屈曲约束支撑规格及数量详见下表，各支撑构件实际长度以深化设计放样为准。
注：1.阻尼器参数为CA=1800KN/(m/s)a,a=0.2,最大行程为90mm，最大阻尼力为1200KN。
2.屈曲约束支撑A型参数为设计承载力5410KN，屈服承载力6000KN。
3.屈曲约束支撑B型参数为设计承载力6310KN，屈服承载力7000KN。
1-2施工部署本工程工作面较分散，为保证工期，施工初期需要在多工作面同时投入人力机具，同时施工，所以工作面和流水段须按照具体进度安排进行划分，根据目前的情况，对具备施工条件的部位，按照逐层顺序安排劳动力和机具，减少交叉施工，争取逐层齐头并进。
由于该项目为新建工程，我们将配合甲方的施工进度合理安排钢结构构件、阻尼器、屈曲约束支撑的安装进度。
钢结构、阻尼器、屈曲约束支撑预埋件的安装将随着主体结构钢筋绑扎进度同步进行，阻尼器、屈曲约束支撑及连接钢构件的安装将在单层主体结构浇筑完工，模板拆除后即组织约束支撑的安装施工，以此类推确保与主体结构同时完工。
1-3主要施工机械配备1-4阻尼器、屈曲约束支撑安装1-4-1施工顺序埋板放线→埋板安装→浇筑混凝土→测量放线→节点板安装→节点板焊接→阻尼器、屈曲约束支撑安装（以下统称耗能支撑）→防锈漆涂刷→防火涂料涂刷→验收。
1-4-2工程测量根据总平面布置图确定耗能支撑及钢结构各层分布位置。
1-4-2-1根据图纸测放节点板位置线。
1-4-2-2埋板安装工作结束后，应及时在埋板上确定接点板焊接位置，将节点板平面位置用激光水平仪投测到柱上，并作好红漆标记，经工程监理验收后，作为安装节点板引测的依据。
1-4-2-3仪器应严格对中、定平，并由专职测量员测量。
定位放线应严格控制建筑物几何尺寸，定位后需经工程监理，公司质检部门复核验收后再进入下道工序。
1-4-3耗能支撑及钢结构安装前的准备工作1-4-3-1耗能支撑及钢结构运输及堆放：1、垂直运输本工程为新建工程，利用外部塔吊及升降电梯将耗能支撑和节点板、钢结构构件等大型材料垂直向上运输。
屈曲约束支撑（BRB）消能减震控制分析伍定一【摘要】高烈度区（Ⅷ度及以上）结构采用传统的延性抗震设计方法往往存在以下主要问题：采用传统的框架结构体系，在小震作用下难以满足1/550的层间位移角要求，采用框架-剪力墙体系，结构刚度太大，吸收的地震力大大增加，剪力墙超配筋现象严重，且建筑功能上很多时候限制了剪力墙的布置位置；通过加大结构截面、增加配筋来抵抗地震，结果是断面越大，刚度越大，地震作用也越大，往往给设计带来了很大难度。
采用屈曲约束支撑方案，既能给结构提供小震作用下的附加阻尼比，小震时，屈曲约束支撑仍处于弹性状态，具有足够侧向刚度保证结构满足使用要求，当发生中、强地震时，随着结构侧向变形的增大，屈曲约束支撑率先进入非弹性状态，提供较大阻尼，大量消耗输入结构的地震能量，从而保护主体结构及构件在强震中免遭严重破坏，确保结构安全。
本文分析了某工程在大震作用下的弹塑性变形性能、层间位移角，大震作用下的塑性铰出现顺序和位置、薄弱环节及破坏机制等，同时分析了防屈曲耗能支撑结构在大震作用下的屈服特性。
【期刊名称】《低碳世界》【年(卷),期】2016(000)026【总页数】3页(P157-158,159)【关键词】屈曲约束支撑(BRB);静力弹塑性(Pushover)分析;附加阻尼比;塑性铰【作者】伍定一【作者单位】常德市规划建筑设计院有限责任公司，湖南常德415000【正文语种】中文【中图分类】TU352.1本工程位于新疆省乌鲁木齐市，为一小区内配套幼儿园，3层，建筑物总高度14.400m。
地上部分为屈曲约束耗能支撑的框架结构体系，抗震设防烈度Ⅷ度，设计基本地震加速度为0.2g；设计地震分组为第一组，场地类别为Ⅱ类场地。
框架的抗震等级为一级。
50年一遇的基本风压为0.6kN/m2，粗糙度为B类［1］。
对结构进行罕遇地震作用下的静力弹塑性（Pushover）分析，是在基于性能的抗震设计方法中，以量化的计算结果来评价结构在大震作用下是否满足“不严重破坏，变形不大于弹塑性变形限值”的抗震性能目标的具体实现手段之一。
屈曲约束支撑设计（Buckling-restrained braced frame，BRBF）是一种结构支撑系统，用于提高钢结构在地震等极限荷
载情况下的性能和抗侧扭刚度。
它主要由以下几个组成部分构成：
1. 支撑框架（Braced frame）：支撑框架通常由构件
（如钢管）组成，用于承担结构的地震荷载。
支撑框架安装在
结构的某些敏感区域，以增加其整体的刚度和稳定性。
2. 屈曲约束（Buckling restraint）：屈曲约束是支撑框架的关键部分，用于限制支撑框架在极端荷载下的屈曲变形。
通常，通过在支撑框架的节点或其附近放置屈曲约束装置，如
捆绑或加固构件。
3. 副约束（Secondary restraints）：副约束是用于增加系统整体刚度和稳定性的辅助构件。
它们可以包括水平连接件、抗扭加固、地板系统等，以提供更好的侧向稳定性和抵抗扭转
的能力。
屈曲约束支撑设计的原理是通过在结构中引入屈曲约束装置，限制支撑构件的屈曲变形，从而提高结构的整体稳定性和
抗侧向荷载能力。
它在地震作用下表现出良好的耗能能力，减
小了结构的损伤和塌方风险。
BRBF广泛应用于钢结构建筑和桥梁等工程中，特别是在地震活跃区域。
它的设计需要根据具体的结构和设计要求进行，包括结构的荷载、材料特性、节点设计和屈曲约束装置的选型等方面。
设计人员应根据规范和标准进行合理设计和施工，确保屈曲约束支撑系统的可靠性和安全性。
屈曲约束支撑屈服位移-概述说明以及解释1.引言1.1 概述引言部分概述了本文的主要内容和结构。
本文将重点探讨屈曲约束支撑屈服位移的概念和原理，以及影响因素。
屈曲约束支撑屈服位移在工程领域具有重要意义，对于结构的强度和稳定性有着直接的影响。
在文章的结论部分，将总结屈曲约束支撑屈服位移的重要性，并展望其在未来的应用前景。
通过本文的阐述，读者将能更加全面地了解屈曲约束支撑屈服位移的相关知识，并对其应用能力有所了解。
1.2文章结构1.2 文章结构本文主要分为三个部分：引言、正文和结论。
在引言部分，我们将对屈曲约束支撑屈服位移进行概述，介绍文章的目的，并概括文章的结构。
在正文部分，首先我们将讨论屈曲约束的概念和原理。
这一部分将对屈曲约束的基本概念进行解释，包括屈曲约束的定义、作用原理和相关理论。
通过深入了解屈曲约束的概念和原理，我们可以更好地理解其在支撑屈服位移中的重要性。
接下来，我们将探讨支撑屈服位移的影响因素。
在这一部分，我们将介绍几个关键因素，包括材料强度、支撑形式和加载方式等，这些因素对支撑屈服位移产生重要影响。
通过分析这些因素的作用机制和影响程度，我们可以深入了解支撑屈服位移的特点和行为。
在结论部分，我们将总结屈曲约束支撑屈服位移的重要性，强调其在工程实践中的应用价值。
同时，我们也将展望屈曲约束支撑屈服位移的未来发展方向，探讨其在相关领域中的应用前景。
通过对屈曲约束支撑屈服位移的深入研究和应用前景的展望，我们可以为相关领域的工程实践提供一定的参考和指导。
综上所述，本文将从屈曲约束的概念和原理以及支撑屈服位移的影响因素入手，探讨屈曲约束支撑屈服位移的重要性，并展望其在应用中的前景。
通过这些内容的阐述，我们可以加深对屈曲约束支撑屈服位移这一重要概念的理解，并为相关领域的工程实践提供一定的参考和指导。
1.3 目的：本文的目的是探讨屈曲约束支撑屈服位移的概念、原理以及相关的影响因素。
通过研究屈曲约束支撑屈服位移的重要性和应用前景，旨在提供对结构工程领域中这一重要概念的深入理解和应用指导。

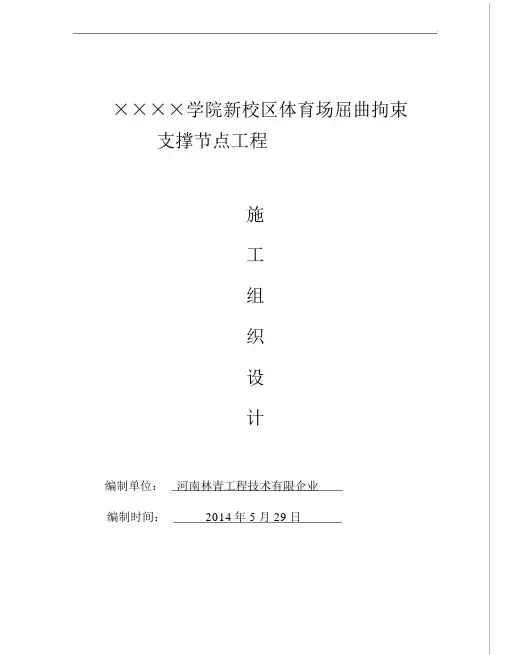

××××学院新校区体育场屈曲拘束支撑节点工程施工组织设计编制单位：河南林青工程技术有限企业编制时间：2014年 5月 29日× × × ×学院新校区体育场屈曲拘束支撑节点施工组织设计目录第一章编制依照第二章工程概略第三章工程范围及方案选择第四章施工部署第五章安全保障举措第六章文明施工保障举措第七章注意事项第八章查验与查收河南林青工程技术有限企业1一、编制依照1.《郑州华信学院新校区体育场屈曲拘束支撑深入设计图》；2.《建筑构造加固工程施工质量查收规范》（GB50550-2010 ）；3.《钢构造工程施工及查收规范》（GB 50205-2001）；4.现场踏勘实质状况及我企业多年来的施工经验。
二、工程概略× ×××学院新校区建设的新体育场项目位于× ×××学院内。
该项目主体构造土建部分已基本竣工，现准备开始屋面钢构造工程施工，考虑构造柱的长细比过大，由上海蓝科建筑减震科技有限企业设计《××××学院新校区体育场屈曲拘束支撑深入设计图》，在构造柱上增添拘束支撑。
三、工程范围及方案选择依据施工设计图纸及构造施工状况显示，所有有关的圆柱在构造施工时已预埋节点钢板，只要对方柱上节点进行增添施工，波及的柱共 48 条，详细工程量见我司的报价清单。
依据设计企图，需要在不损坏到柱的承载力并增大支撑节点强度的前提下将20 厚钢板与构造相联合成整体。
联合图纸及我司的施2× × × ×学院新校区体育场屈曲拘束支撑节点施工组织设计工经验，选择与加固工程中钢板灌浆同样的方法施工，可达到设计要求。
四、施工部署1、施工准备依照图纸及建设方供给的标高控制点对有关柱位上施工部位大概地点标志出来，依据现场实质状况搭设备工脚手架，本着“安全第一”的原则，完美施工操作面。

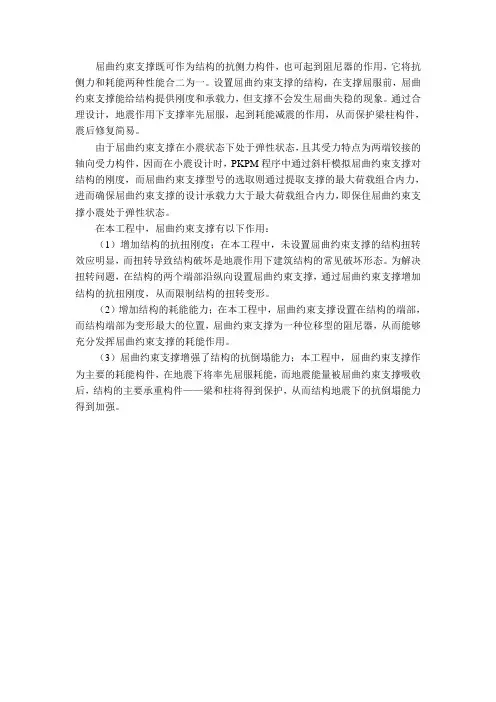

屈曲约束支撑既可作为结构的抗侧力构件，也可起到阻尼器的作用，它将抗侧力和耗能两种性能合二为一。
设置屈曲约束支撑的结构，在支撑屈服前，屈曲约束支撑能给结构提供刚度和承载力，但支撑不会发生屈曲失稳的现象。
通过合理设计，地震作用下支撑率先屈服，起到耗能减震的作用，从而保护梁柱构件，震后修复简易。
由于屈曲约束支撑在小震状态下处于弹性状态，且其受力特点为两端铰接的轴向受力构件，因而在小震设计时，PKPM程序中通过斜杆模拟屈曲约束支撑对结构的刚度，而屈曲约束支撑型号的选取则通过提取支撑的最大荷载组合内力，进而确保屈曲约束支撑的设计承载力大于最大荷载组合内力，即保住屈曲约束支撑小震处于弹性状态。
在本工程中，屈曲约束支撑有以下作用：
（1）增加结构的抗扭刚度；在本工程中，未设置屈曲约束支撑的结构扭转效应明显，而扭转导致结构破坏是地震作用下建筑结构的常见破坏形态。
为解决扭转问题，在结构的两个端部沿纵向设置屈曲约束支撑，通过屈曲约束支撑增加结构的抗扭刚度，从而限制结构的扭转变形。
（2）增加结构的耗能能力；在本工程中，屈曲约束支撑设置在结构的端部，而结构端部为变形最大的位置，屈曲约束支撑为一种位移型的阻尼器，从而能够充分发挥屈曲约束支撑的耗能作用。
（3）屈曲约束支撑增强了结构的抗倒塌能力；本工程中，屈曲约束支撑作为主要的耗能构件，在地震下将率先屈服耗能，而地震能量被屈曲约束支撑吸收后，结构的主要承重构件——梁和柱将得到保护，从而结构地震下的抗倒塌能力得到加强。
