华为BTS设备维护操作手册目录第一章 BTS部分 (3)第一节BTS3002C一体化小基站 (3)第二节BTS312 (5)CDU单板面板 (7)EDU单板面板 (8)SCUSCU面板 (11)TMU单板面板 (11)第三节BTS其它站型简介 (15)1、BTS30 (15)2、BST3001C：基站外形如图1所示 (16)3、BTS3012A：室外适应性能优良，是典型的ALL-IN-ONE型基站 (17)4、BTS3006A基本介绍 (18)第四章 BTS近端维护系统 (19)第一节BTS近端维护系统简介 (19)近端维护简介 (19)近端维护台的菜单功能 (19)第二节站点维护功能 (21)获得﹑释放站点管理权限 (21)站点操作启动 (22)软件强制加载 (23)软件激活 (24)第三节小区维护功能 (25)小区属性管理 (26)扩展属性管理 (29)第四节基带维护功能 (29)基带启动 (30)第五节载频维护功能 (30)载频属性管理 (30)扩展属性管理 (31)第六节信道维护功能 (31)信道属性管理 (32)第七节单板维护功能 (32)单板告警 (32)MCK时钟设置 (33)第五章单板与模块的更换 (34)TMU单板的更换 (34)TRX单板的更换 (35)PMU单板更换 (36)CDU的更换 (38)电源避雷器的更换 (39)3002C的MCU板的更换 (41)第六章 BTS常见故障处理思路 (41)第一节发现故障 (41)告警 (41)话务统计 (41)用户申告 (42)第二节BTS故障分类及处理思路 (43)传输类故障 (43)载频板故障 (43)天馈系统故障 (44)覆盖问题 (45)附录维护操作流程 (46)一、月维护操作指导 (46)二、年度操作维护指导 (46)第一章 BTS部分目前的华为BTS基站站型共有BTS3002C、BTS312、BTS3.0、BTS3001C、BTS3012A、BTS3006A 五种站型，下面以当前使用最普遍的BTS3002C和BTS312基站作较为详细的描述，其它产品简单介绍。
华为BTS3900开站指导书：步骤1：第一次增加基站时，只能在GMPS 或GEPS 插框的GEIUB/GOIUB 单板上启动基站配置向导。
在“BSC6000 本地维护终端”上，选择GMPS 插框的GEIUB 单板，单击右键。
步骤2 选择“增加基站”，弹出界面，如下图所示。
图1 增加基站向导界面步骤3 单击“增加基站”，弹出界面，如图2所示。
填上相应数据基站索引号：默认基站名称：武宣东乡车站1基站类型：BTS3900 GSM上级端口：填工单里给的端口号复用比：一般选2:1图2 增加基站界面图步骤4：单击“确定”，弹出界面，如图3所示。
图3步骤5：单击“下一步”，弹出界面，如图4。
图4步骤6：选中基站对象，点击“增加小区”，弹出界面，如图5. 小区索引号：默认小区名称：填开站工单里给的小区号。
频段：选开张工单里给的频段。
单击“确定”，增加完三个小区。
图5 步骤7：单击“确定”，增加完三个小区。
弹出界面，如图6。
图6 步骤8：单击“下一步”，弹出界面，如图7所示。
图7步骤9：选中“基站列表”下的基站，点击“基站属性”，弹出界面，如图8所示。
图8步骤10：右键单击“RRU 拓扑图”区域框，选择“增加RXU 链”，弹出界面，如图9所示。
图9链号：可以理解为BBU和RRU的链的顺序编号，建议使用默认值。
链类型：使用“链”还是“环”，根据现场实际情况配置，目前国内正常情况组网都是“链”。
链头端口号：端口号要与基站侧的CPRI电缆实际接的CPRI端口对应。
步骤11：点击“确定”，弹出界面，如图10所示。
图10 步骤12 ：选中RXU 链，单击右键。
如图11所示。
图11步骤13 ：在弹出的右键快捷菜单中，选择“增加RXU 单板> 增加GRFU单板”，弹出界面，如12所示。
图12 步骤14：单击“确定”，弹出界面，如图13所示。
图13步骤15：选中GRFU板，点击右键，在弹出的右键快捷菜单中，选择“设置RXU 单板属性”，弹出界面，如图14所示。
目录前言 (2)第1节华为BTS3900的功能与特性 (2)第2节华为BTS3900机柜的硬件结构 (3)2.1 单板介绍 (3)2.2 BTS3900机柜外形 (3)2.3 BTS3900物理结构 (4)2.4 BTS3900逻辑结构 (4)2.5 BTS3900硬件结构介绍 (5)2.5.1 BBU硬件 (5)2.5.2 BBU硬件单板 (5)2.5.3 BBU硬件连线 (10)2.5.4 基站供电单元介绍 (10)2.5.5 基站环境监控单元DPMU介绍 (11)第3节华为BTS3900基站的典型配置结构 (13)3.1 MRFU模块介绍 (13)3.2 基本配置原则 (14)3.3 典型配置范例 (14)第4节华为BTS3900基站操作维护 (17)4.1 BTS3900 硬件维护项目 (17)4.1.1 电源和接地系统维护项目 (17)4.1.2 BTS3900 例行硬件维护项目 (17)4.1.3 机柜维护项目 (17)4.2 BTS3900 上电和下电 (18)4.2.1 BTS3900 上电 (18)4.2.2 BTS3900 下电 (19)4.3 更换MRFU 模块的方法 (20)4.3.1 前提条件 (20)4.3.2 背景信息 (20)4.3.3 操作步骤 (21)4.3.4 后续处理 (22)4.4 更换基站GTMU单板的方法 (22)4.4.1 前提条件 (22)4.4.2 背景信息 (23)4.4.3 操作步骤 (23)4.4.4 后续处理 (24)4.5 MRFU与GTMU载频指示灯状态 (25)4.5.1 GMTU单板指示灯说明 (25)4.5.2 MRFU指示灯说明 (25)第5节华为BTS3900基站扩减容 (26)5.1 基站扩容 (26)5.2 基站减容 (26)第6节华为BTS3900基站常见故障快速定位指导书 (26)第7节华为BTS3900基站常见故障处理 (26)7.1 OML链路故障告警（断站） (26)7.2 ALM-28011 射频单元接收通道异常告警 (27)7.3 射频单元维护链路异常告警 (27)7.4 E1/T1信号丢失告警 (28)7.5 锁相环严重告警 (28)7.6 时钟参考源异常告警（指主控板上的告警） (28)7.7 分集接收通道告警 (29)7.8 载频驻波告警 (29)7.9 GSM小区退出服务告警 (30)第8节华为BTS3900基站典型案例分析 (30)前言 BTS3900是华为公司开发的第四代室内宏基站，相对于以往传统基站，其容量更大但体积更小、性能更好且运维成本更低、集成度更高且模块更小，代表了GSM基站的未来发展方向。
BTS3900和DBS3900常见故障处理常见故障的排除方法目前BTS3900和DBS3900基站中通常出现的故障大致可以分为以下3类：传输类问题、天馈系统问题、射频单元故障一、传输类问题1.1 传输故障描述；一般我们通过网管和WEB LMT中可以直接查看告警信息，传输类告警信息大致有这些；E1/T1告警指示信号告警、E1/T1远端告警指示告警、E1/T1信号丢失、E1T1在线环回检测告警、E1/T1告警指示信号、E1/T1帧失步告警、E1/T1滑帧超限告警、光口支路告警指示信号告警、光口支路远端告警、光口支路滑帧告警、光口支路误码超限告警、基站信令链路中断告警；1.2可能原因：E1/T1告警指示信号告警、E1/T1远端告警指示告警、E1/T1信号丢失、E1/T1告警指示信号、E1/T1帧失步告警、E1/T1滑帧超限告警、光口支路告警指示信号告警、光口支路远端告警、光口支路滑帧告警、光口支路误码超限告警，告警一般都是由于基站传输头松动或者虚焊脱焊，基站停电(一般表现为该站所有传输都出现故障)照成的，而E1T1在线环回检测告警是由于基站侧传输被环上导致的；基站信令链路中断告警一般都是由于传输2M故障造成的。
1.3处理步骤：使用WEBLMT中的命令(DSP E1T1)，查看基站的传输状态，根据命令查询的结果去检查所出现故障的传输2M，（注：一般基站在正常运行的情况下，我们不能带电对传输进行操作）在知道了哪个传输2M有问题的时候，我们的处理步骤如下：1、最好是在传输网管上对这条2M进行软环，能环通则说明数据没有问题；2、在基站对这条2M两侧（传输和BTS）物理环回，后台观察这对传输2M是否是环回的状态，是环回则说明从传输设备到DDF侧的传输2M头是正常的，直接检查BTS到DDF的2M头，如果不是环回则说明从传输设备到DDF侧的传输2M头是故障的，那么就需要检查从传输设备到DDF侧的传输2M头。
3、判断BTS到DDF的2M头是否正常的直接的方法就是在DDF 侧环向BTS，如果对应的LIU灯是灭的则说明BTS到DDF的2M头是好的，如果对应的LIU灯是亮绿灯，则说明BTS到DDF的2M 头是是故障的。

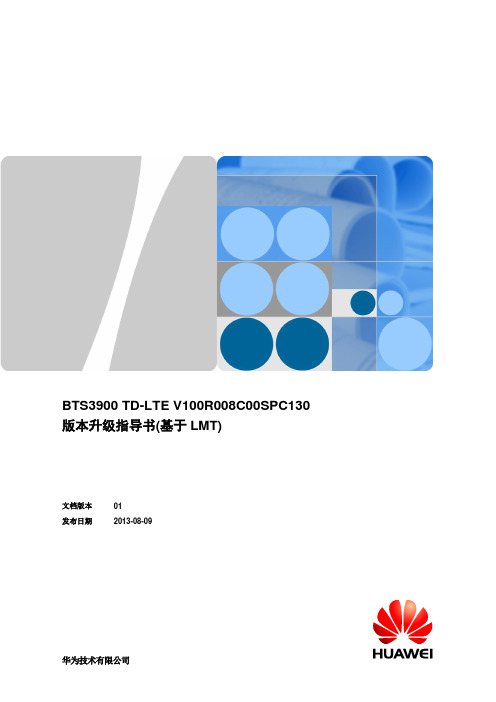

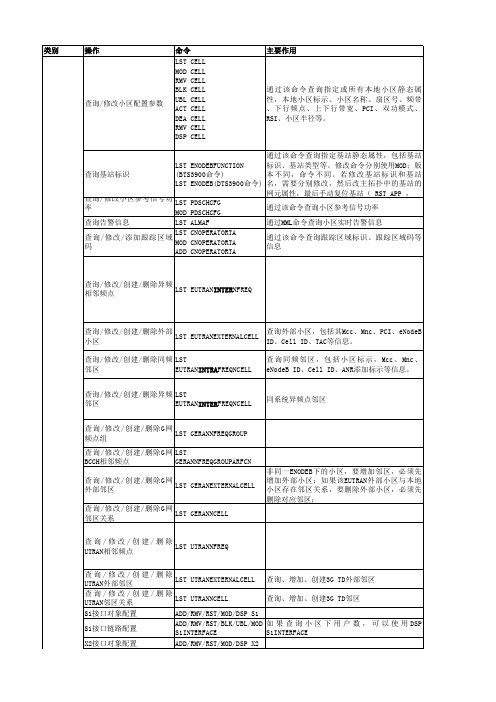

BTS3900 TD-LTE V100R008C00SPC130 版本升级指导书(基于LMT)文档版本01发布日期2013-08-09版权所有© 华为技术有限公司2013。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务邮箱：support@客户服务电话：4008302118BTS3900 TD-LTE V100R008C00SPC130版本升级指导书(基于LMT) 关于本文档关于本文档作者目录关于本文档 (ii)1 升级前必读 (5)1.1 升级指导书选取说明 (5)1.2 升级前的版本要求 (6)1.3 升级过程对现行系统的影响 (7)1.4 多模基站的单边升级介绍 (7)1.4.1 对对端业务的影响 (7)1.4.2 加载控制权 (7)1.5 升级注意事项 (7)1.5.1 双模版本和单模版本对应关系 (7)1.5.2 升级预警 (8)1.5.3 注意事项 (8)2 升级流程 (9)3 升级前准备 (10)3.1 升级前检查表 (10)3.2 确认许可证是否需要申请 (11)3.3 准备升级参考文档和升级软件 (12)3.4 准备升级工具 (13)3.5 确认FTP状态 (13)3.5.1 确认计算机和主控板之间网络通畅 (13)3.5.2 确认FTP软件已启动 (13)3.5.3 设置FTP相关信息 (14)3.6 查询网元软件管理状态 (15)3.7 LBBPc版检查 (15)3.8 自检基站状态 (16)3.9 备份数据配置文件 (16)4 升级操作 (18)4.1 升级操作流程 (18)4.2 （可选）多模基站设置加载控制权 (18)4.3 操作步骤 (19)5 验证升级结果 (28)5.1 验证项目检查表 (28)5.2 查询当前网元软件管理状态 (28)5.3 自检基站状态 (28)5.4 查询基站软件版本 (29)5.5 验证业务 (29)5.6 告警检查 (29)6 版本回退 (30)6.1 自动回退 (30)6.2 手动回退 (30)6.2.1 多模基站回退前设置加载控制权 (30)6.2.2 操作步骤 (31)6.3 验证业务 (32)7 常见问题解答 (33)7.1 常见问题列表 (33)7.2 如何处理网元软件管理状态不为“空闲”？ (33)7.3 如何处理“执行失败的单板数”不为0？ (33)7.4 如何识别基站当前工作模式是多模还是单模？ (34)7.5 License安装过程中常见错误及处理方式 (34)A 升级记录表 (37)1 升级前必读1.1 升级指导书选取说明V100R008C00SPC130版本基站升级指导书包含如下：●BTS3900 TD-LTE V100R008C00SPC130 版本升级指导书(基于OMC920V400R008C00软件管理专家)●BTS3900 TD-LTE V100R008C00SPC130版本升级指导书(基于OMC920V400R008C00)●BTS3900 TD-LTE V100R008C00SPC130 版本升级指导书(基于LMT)以上升级指导书对应不同的升级方式。
一、前提条件已获取BTS3900基站初始配置协商和规划数据中的数据。
BSC全局数据、BSC设备、BSC链路和BSC时钟已经配置。
二、操作步骤首先从传输网管那获取所需增加基站的BSC端口号,再从CME上找到相应BSC端口选择添加基站，比如在框号为2，槽位号为24上，右键点击下图，点选增加基站。
点选后会出现如：输入相关基站信息，如下图所示：（注：在此复用比一般设为2:1，因为在半速率方式下，由于每个TRX的RSL信令流量增加，Abis接口LAPD信令链路的复用比最大为2：1）单击确定，弹出下图：右键单击该图标，点选增加小区，弹出下面窗口：按照相同方法，增添其它两个小区，增加完成后，面板如图：接下来给每个小区分配频点，点选，选择分配频点，如下图：按如上方法给其它两个小区分配频点，分配完成后右键点选，选择增加载频，会弹出如下窗口：选中应急通信车_D-1，然后点增加绑定按钮，弹出如下窗口：然后点选“双击进入载频板配置”几个字，弹出载频板配置窗口，窗口如下：然后右键点击拓扑，选择新增RXU链，弹出如先窗口：（在上图“不能为空”处，点选链/环头光口号为0，由于这次示例基站按满配来配置，故需配6条RXU链，应急通信车_D-1配置4块载频，故需新增两条RXU链）新增两条RXU链后，窗口图如下：然后分别右键点选两RXU链，点击新增DRFU单板，新增后窗口如下：修改相应数据后窗口如图：此处需注意的是在上图中，点选按钮，进入如下窗口（如果是小区载频数超过两载频以上时，需选择单通道单发双收，同时载频功率类型不能大于20W,如果单块载频功率类型设为40W的话，就不能调整为单通道单发双收的收发模式了）点击确定按钮后，弹出如下窗口：然后选择645频点，并选择passNo[0]，再点选”是否主B”,点击绑定。
然后选择648频点，并选择passNo[1]，单击绑定。
即完成载频频点绑定工作。
完成后面板如图：然后选择再点选双击进入载频板配置，按上述方法完成新增应急通信车1小区的另一块载频板，完成频点绑定后，面板如下：在此选择关闭按钮，进入如下窗口：到这步就完成了应急通信车_D-1小区的频点和载频板的绑定工作，接下来点选应急通信车_D-2小区继续按上述步骤完成其余2个小区的载频添加及绑定工作，完成3个相应小区的载频添加及绑定工作后，从CME“数据管理”菜单项里面选择导出增量脚本，然后放入MML里运行即可。
华为B T S基站维护手册完整TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】目录前言 (2)第1节华为BTS3900的功能与特性 (2)第2节华为BTS3900机柜的硬件结构 (3)2.1 单板介绍 (3)2.2 BTS3900机柜外形 (3)2.3 BTS3900物理结构 (4)2.4 BTS3900逻辑结构 (4)2.5 BTS3900硬件结构介绍 (5)2.5.1 BBU硬件 (5)2.5.2 BBU硬件单板 (5)2.5.3 BBU硬件连线 (10)2.5.4 基站供电单元介绍 (10)2.5.5 基站环境监控单元DPMU介绍 (11)第3节华为BTS3900基站的典型配置结构 (13)3.1 MRFU模块介绍 (13)3.2 基本配置原则 (14)3.3 典型配置范例 (14)第4节华为BTS3900基站操作维护 (17)4.1 BTS3900 硬件维护项目 (17)4.1.1 电源和接地系统维护项目 (17)4.1.2 BTS3900 例行硬件维护项目 (17)4.1.3 机柜维护项目 (17)4.2 BTS3900 上电和下电 (18)4.2.1 BTS3900 上电 (18)4.2.2 BTS3900 下电 (19)4.3 更换MRFU 模块的方法 (20)4.3.1 前提条件 (20)4.3.2 背景信息 (20)4.3.3 操作步骤 (21)4.3.4 后续处理 (22)4.4 更换基站GTMU单板的方法 (22)4.4.1 前提条件 (22)4.4.2 背景信息 (23)4.4.3 操作步骤 (23)4.4.4 后续处理 (24)4.5 MRFU与GTMU载频指示灯状态 (25)4.5.1 GMTU单板指示灯说明 (25)4.5.2 MRFU指示灯说明 (25)第5节华为BTS3900基站扩减容 (26)5.1 基站扩容 (26)5.2 基站减容 (26)第6节华为BTS3900基站常见故障快速定位指导书 (26)第7节华为BTS3900基站常见故障处理 (26)7.1 OML链路故障告警（断站） (26)7.2 ALM-28011 射频单元接收通道异常告警 (27)7.3 射频单元维护链路异常告警 (27)7.4 E1/T1信号丢失告警 (28)7.5 锁相环严重告警 (28)7.6 时钟参考源异常告警（指主控板上的告警） (28)7.7 分集接收通道告警 (29)7.8 载频驻波告警 (29)7.9 GSM小区退出服务告警 (30)第8节华为BTS3900基站典型案例分析 (30)前言 BTS3900是华为公司开发的第四代室内宏基站，相对于以往传统基站，其容量更大但体积更小、性能更好且运维成本更低、集成度更高且模块更小，代表了GSM基站的未来发展方向。
GSMBTS3900BTS390...BTS3900&BTS3900A DRFU 配置原则及射频电缆连接指导书(仅供内部使用)拟制：舒林锋日期：2008-12-01审核：祁金林，曾永东，张大伟，宋志法，杨金龙日期：2008-12-18批准：日期：华为技术有限公司 Huawei Technologies Co., Ltd. 版权所有侵权必究修订记录目录1BTS3900&BTS3900A DRFU基本配置原则 (4)1.1DRFU基本配置原则 (4)1.2天馈基本配置原则 (5)1.3CPRI端口基本配置原则 (5)1.3.1单机柜CPRI端口基本配置原则 (5)1.3.2双机柜CPRI端口基本配置原则 (6)1.3.3三机柜CPRI端口基本配置原则 (6)2BTS3900&BTS3900A单频段DRFU配置和射频连线原则 (7) 2.1单频段单机柜场景 (7)2.1.1单频段单机柜不超过3小区 (7)2.1.2单频段单机柜3小区以上 (12)2.2单频双机柜场景 (13)2.2.1单频段双机柜不超过3小区 (13)2.2.2单频段双机柜3小区以上且不超过6小区 (16)2.2.3单频段双机柜超过6小区 (18)2.3单频段三机柜场景 (19)2.3.1单频段三机柜3小区 (19)2.3.2单频段三机柜3小区以上 (19)3BTS3900&BTS3900A双频段DRFU配置和射频连线原则 (19)3.1双频段单机柜场景 (19)3.1.1双频段单机柜（两个频段均不超过3小区） (19)3.1.2双频段单机柜（存在3小区以上的频段） (21)3.2双频段双机柜场景 (22)3.2.1双频段双机柜（两个频段均不超过3小区） (22)3.2.2双频段双机柜（存在3小区以上的频段且两个频段都不超过6小区） (22)3.2.3双频段双机柜（某个频段超过6小区） (23)3.3双频段三机柜场景 (23)3.3.1双频段三机柜两个频段均不超过3小区 (23)3.3.2双频段三机柜且某个频段3小区以上 (24)摘要：为降低一线规划DRFU槽位和连接射频电缆的复杂度，针对BTS3900&BTS3900A多应用场景，给出了BTS3900&BTS3900A DRFU的配置及射频电缆连接原则。
华为NODEB告警分析与日常维护（2011-V1）目录第1章例行维护概述 (7)1.1例行维护的目的 (7)1.2例行维护的方法 (7)1.3例行维护的注意事项 (7)1.3.1维护人员要求 (7)1.3.2设备操作要求 (7)1.3.3操作权限管理 (8)1.3.4维护常用工具仪表 (8)1.3.5数据维护要求 (8)1.3.6用户资料 (8)1.3.7故障上报 (9)第2章例行维护项目操作说明 (10)2.1机柜电源检查 (10)2.2风扇检查 (10)2.3单板运行情况检查 (11)2.4射频线缆连接情况检查 (12)2.5接地线缆连接情况检查 (13)2.6设备清洁 (13)2.7 GPS检查方法 (14)2.8 RRU检查方法 (15)第3章华为NODEB上电下电要求 (18)3.1 DBBU3900上电和下电 (18)3.1.1 DBBU3900 上电 (18)3.1.2 DBBU3900 下电 (19)3.2 RRU上电和下电 (19)3.2.2 RRU 下电 (20)第4章常用板卡更换要求 (21)4.1更换MPT单板 (21)4.1.1工具 (21)4.1.2更换前的准备 (21)4.1.3更换步骤 (21)4.2更换BBP单板 (22)4.2.1工具 (22)4.2.2更换前的准备 (22)4.2.3更换步骤 (22)4.3更换FMU单板 (23)4.3.1工具 (23)4.3.2更换前的准备 (23)4.3.3更换步骤 (23)4.4更换UPEU单板 (24)4.4.1工具 (24)4.4.2更换前的准备 (24)4.4.3更换步骤 (24)4.5更换DBBU3900盒体 (25)4.5.1前提条件 (25)4.5.2操作步骤 (25)4.5.3后续处理 (25)4.6更换DBBU3900光模块 (26)4.6.1前提条件 (26)4.6.2操作步骤 (26)4.6.3后续处理 (26)4.7更换RRU模块 (26)4.7.2操作步骤 (27)4.7.3后续处理 (28)第5章常见告警及处理措施 (29)5.1 ALM-25622 市电输入异常告警 (29)5.1.1告警解释 (29)5.1.2对系统的影响 (29)5.1.3处理步骤 (29)5.2 ALM-25626 电源模块异常告警 (30)5.2.1告警解释 (30)5.2.2对系统的影响 (30)5.2.3处理步骤 (30)5.3 ALM-25650 环境温度异常告警 (31)5.3.1告警解释 (31)5.3.2对系统的影响 (31)5.3.3处理步骤 (31)5.4 ALM-25673 风扇堵转告警...................................................... 错误！未定义书签。
目录前言 (2)第1节华为BTS3900的功能与特性 (2)第2节华为BTS3900机柜的硬件结构 (3)2.1 单板介绍 (3)2.2 BTS3900机柜外形 (3)2.3 BTS3900物理结构 (4)2.4 BTS3900逻辑结构 (4)2.5 BTS3900硬件结构介绍 (5)2.5.1 BBU硬件 (5)2.5.2 BBU硬件单板 (5)2.5.3 BBU硬件连线 (10)2.5.4 基站供电单元介绍 (10)2.5.5 基站环境监控单元DPMU介绍 (11)第3节华为BTS3900基站的典型配置结构 (13)3.1 MRFU模块介绍 (13)3.2 基本配置原则 (14)3.3 典型配置范例 (14)第4节华为BTS3900基站操作维护 (17)4.1 BTS3900 硬件维护项目 (17)4.1.1 电源和接地系统维护项目 (17)4.1.2 BTS3900 例行硬件维护项目 (17)4.1.3 机柜维护项目 (17)4.2 BTS3900 上电和下电 (18)4.2.1 BTS3900 上电 (18)4.2.2 BTS3900 下电 (19)4.3 更换MRFU 模块的方法 (20)4.3.1 前提条件 (20)4.3.2 背景信息 (20)4.3.3 操作步骤 (21)4.3.4 后续处理 (22)4.4 更换基站GTMU单板的方法 (22)4.4.1 前提条件 (22)4.4.2 背景信息 (23)4.4.3 操作步骤 (23)4.4.4 后续处理 (24)4.5 MRFU与GTMU载频指示灯状态 (25)4.5.1 GMTU单板指示灯说明 (25)4.5.2 MRFU指示灯说明 (25)第5节华为BTS3900基站扩减容 (26)5.1 基站扩容 (26)5.2 基站减容 (26)第6节华为BTS3900基站常见故障快速定位指导书 (26)第7节华为BTS3900基站常见故障处理 (26)7.1 OML链路故障告警（断站） (26)7.2 ALM-28011 射频单元接收通道异常告警 (27)7.3 射频单元维护链路异常告警 (27)7.4 E1/T1信号丢失告警 (28)7.5 锁相环严重告警 (28)7.6 时钟参考源异常告警（指主控板上的告警） (28)7.7 分集接收通道告警 (29)7.8 载频驻波告警 (29)7.9 GSM小区退出服务告警 (30)第8节华为BTS3900基站典型案例分析 (30)前言 BTS3900是华为公司开发的第四代室内宏基站，相对于以往传统基站，其容量更大但体积更小、性能更好且运维成本更低、集成度更高且模块更小，代表了GSM基站的未来发展方向。
本文档主要介绍了BTS3900 GSM 的日常硬件维护任务推荐项目，包括机房环境维护项目、电源和接地系统维护项目和机柜维护项目。
同时提供各类部件、模块、单板的更换指导。
本文档主要适用于以下工程师：斯坦德公司代维人员第1节华为BTS3900的功能与特性支持全向小区和扇形小区，单机柜最大支持36载波,S12/12/12配置，单机柜最大支持6个小区,实现S6/6/6+S6/6/6配置；单站点最大支持72载波，机柜叠加时最大配置为S24/24/24。
支持2天线分集接收、4天线分集接收，有效增强上行覆盖。
支持发射分集、PBT，有效增强下行覆盖。
支持塔放，有效提高接收灵敏度。
支持基带跳频、射频跳频、跳天线功能、动态MAIO功能，有效减少网络干扰，间接增加网络容量。
支持频段GSM900、EGSM900 、DCS1800。
TCH/FS信道静态灵敏度：-113dBm（常温典型值）。
操作维护方便，支持MMI、BIN、Web UI、SNMP和CLI多种维护接口支持微波传输，卫星传输,光传输。
支持3U的内置传输空间。
BTS与BSC之间支持星型、树型、链型、环形和混合组网等多种组网方式。
支持多种时钟同步方式。
支持肩并肩落地安装,两机柜堆叠安装,靠墙安装和落地安装。
模块及单板的所有接口都支持前面板走线，满足前维护要求，便于安装和拆卸。
工作温度范围宽，可在-20℃～+55℃范围内工作。
支持-48V DC、+24V DC以及220V AC电压输入。
第2节华为BTS3900机柜的硬件结构2.1单板介绍MRFU：多载波射频滤波器单元BBU：基带处理单元GTMU：GSM 主控传输单元UPEA：通用电源环境接口单元类型ABSBC：通用BBU基带背板UBFA：通用BBU风扇单元UEIU：通用环境接口单元UELP：通用E1/T1防雷单元UFLP：通用FE/GE防雷单元CPRI：通用无线协议接口DCDU：电源分配单元GATM：GSM天线/塔放控制模块DPSU：电源供给单元DPMU：电源和环境监控单元2.2BTS3900机柜外形机柜尺寸:900mm（高）×600mm（宽）×450mm（深）底座尺寸: 40mm（高）×600mm（宽）×420mm（深）重量: 57kg(空) /142kg(满配置)如下图：2.3 BTS3900物理结构2.4 BTS3900逻辑结构- 48VDC 单机柜满配置示意图+ 24VDC 单机柜满配置示意图 ~ 220VAC 单机柜满配置示意图2.5BTS3900硬件结构介绍2.5.1BBU硬件BBU的典型功耗为35W 。
BBU重量不大于10kg。
BBU采用盒式结构，所有对外接口均位于盒体的前面板上。
BBU的单板包括：BSBC、UEIU、GTMU、UELP；模块包括：UBFA、UPEUBBU硬件--BSBCBSBC单板为BBU背板，共8个单板槽位，2个电源槽位，1个风扇槽位。
提供背板接口，进行单板间的通信及电源供给。
主控单板GTMU占用5、6槽位，7号槽位支持3G产品的主控单板（2G,3G共BBU时），其余为通用槽位。
槽位图如下：2.5.2BBU硬件单板1、GTMU单板（主控板）BBU基本传输及控制功能实体，提供基准时钟、电源、维护接口和外部告警采集接口，控制和管理整个基站主要功能：负责BTS的控制、维护和操作。
支持故障管理、配置管理、性能管理和安全管理。
支持对风扇及电源模块的监控。
集中供给和管理BTS时钟。
提供时钟输出，用于测试。
提供网口，用于终端维护。
支持4路E1输入。
提供与射频模块通信的CPRI接口硬件图如下：GTMU单板端口说明：CPRI0～CPRI5：BBU与RFU间的CPRI接口光纤，光信号传输输入、输出。
ETH：特制网线，近端维护和调试。
FE0：网线，采用网线形式与机房内路由设备连接，传输网络信息FE1：光纤，采用光纤形式与机房内路由设备连接，传输网络信息TEST：根据具体的测试仪表进行时钟测试。
E1/T1：4路E1/T1信号输入、输出GTMU单板指示灯说明：GTMU单板拨码开关说明：2、UBFA单板UBFA模块为BBU风扇盒模块，与主机通信，完成温控调速、在位信息、告警上报等；UBFA 模块支持热插拔 ，包括风扇控制单板、风扇。
3、UPEU 单板UPEU 模块为BBU 电源模块，支持-48V 直流输入，供电给BBU 各单板、模块和风扇，为BBU 提供环境监控信号。
完成故障、在位监控、版本等信息上报。
4、UEIU 单板UEIU 单板为BBU 环境接口单板，支持8路开关量告警输入和2路RS485环境监控信号接入。
UEIU 单板为选配单板，当环境接口不够用时配置该单板。
5、UELP单板UELP单板为BBU E1/T1防雷单元，每块单板实现4路E1/T1信号的防雷。
2.5.3BBU硬件连线BBU和DRFU、BSC、配套设备之间的线缆连接关系：保护地线、-48V直流电源线、E1/T1线、E1转接线、告警信号线、FE接口信号线、BBU与DRFU间的CPRI接口信号线、BBU与风扇间监控信号线等。
2.5.4基站供电单元介绍1、DCDU模块DCDU模块（10路）为直流配电单元，提供10路-48V DC输出。
DCDU模块（10路）功能为：接入-48V DC直流电源。
为机柜内其它单板、模块提供10路-48V DC电源。
实现差模10kA、共模15kA的防雷能力，提供防雷失效干节点2、PSU模块PSU模块为电源转换模块。
PSU模块（DC/DC）功能为：将+24V DC转换成-48V DC。
监测模块故障（输出过压、无输出、风扇故障）告警、模块保护（过温、输入过欠压保护）告警以及掉电告警。
PSU模块（AC/DC）功能为：将220V AC转换成-48V DC。
监测模块故障（输出过压、无输出、风扇故障）告警、模块保护（过温、输入过欠压保护）告警以及掉电告警。
与PMU配合使用。
2.5.5基站环境监控单元DPMU介绍DPMU模块DPMU模块为电源环境监测单元，配置在机柜的配电单元中。
DPMU模块功能为:通过RS232/RS422串口与主机进行通信。
提供完善的电源系统管理以及蓄电池充放电管理功能.提供水浸、烟感、门禁和备用开关量检测上报，环境温湿度、电池温度和备用模拟量上报功能。
提供配电检测和上报告警功能，同时提供干结点告警上报功能第3节华为BTS3900基站的典型配置3.1MRFU模块介绍MRFU是基于多载波技术设计的射频滤波单元，一个MRFU模块最多可完成六个载波的处理。
MRFU模块主要完成基带信号和射频信号的调制解调、数据处理、合分路等功能。
A、在发射通道采用直接变频技术，将信号调制到GSM发射频段，经滤波放大或合并后，由双工滤波器送往天线发射。
B、通过天馈接收射频信号，将接收信号下变频至中频信号，并进行放大处理、模数转换、数字下变频、匹配滤波、AGC(Automatic Gain Control) 后发送给BBU 进行处理。
C、CPRI接口时钟的产生、CPRI接口时钟的失步恢复以及告警检测等功能。
D、支持DPD/BPD预失真功能。
E、功率控制、正向功率检测。
MRFU模块主要新增特性和功能。
A、具有功率共享功能，可提高网络覆盖、降低网络的干扰和功耗，并降低设备成本。
B、MRFU模块内部集成塔放馈电和电调控制输出功能，内置Bias-Tee。
C、基站内部集成驻波检测功能。
MRFU模块主要限制A、MRFU支持PGSM 900MHz 全频段和DCS1800MHz高45MHz子频段和低45MHz子频段。
B、发射瞬时带宽M900:15MHz，M1800:15MHz，即每个MRFU模块的频点集合中任意2个频点间隔不能大于15MHz。
主分集接收瞬时带宽25MHz。
C、功率共享不支持Concentric cell，Co-BCCH，IBCA，RAN sharing，静态功率可以与这些功能配合使用。
D、支持2天线接收分集，单模块不支持发射分集、PBT、和4天线接收分集。
