下载文档原格式
衣服起球怎么去除妙招衣服起球了怎么办？对于衣服起球这个问题，相信我们都十分的烦恼，虽然说衣服起球可以再买，但是有时候想买回一摸一样的衣服就有点难度了。
为了解决衣服起球这个问题，我们必须要掌握一些方法，使其变回原来的模样。
下面就由妈网给你过几招吧。
1、生物抛光生物抛光是用纤维素酶改善棉织物表面的整理工艺，以达到持久的抗起毛起球作用，增加织物的光洁度和柔软度.生物抛光去除从纱线表面伸出的微细纤维，织物表面绒毛大大减少，变得光洁而不会起毛起球.。
实践证明此种方法对降低起毛起球的效果是持久的,因为纤维的末梢被除掉而不是在原处被覆盖，但要注意此法会对织物强力有一定损失及部分失重。
对棉及涤纶，纤维素纤维混纺织物，采用纤维素酶；羊毛或涤纶，羊毛混纺织物采用合适的生物蛋白酶进行抛光处理。
所以必须严格控制工艺条件，否则会造成酶失活或严重损伤、严重失重，而且大批量织物也不太适宜(有缸差)，所以一些针织物染整厂不愿应用此法。
2、轻度缩绒法羊毛衫等针织品经过轻度缩绒后，其毛纤维的根部在纱线内产生毡化，纤维之间相互纠缠，因此增强了纤维之间的摩擦系数，使纤维在遭受摩擦时不易从纱线中滑出，进而使羊毛衫等织物的起球现象得以减少。
目前，一般对精纺羊毛衫等织物通过轻度缩绒以提高其抗起球效果。
洛阳工作服定制其工艺流程为：毛衫浸润-轻度缩绒-清洗-脱水-烘干。
3、树脂整理法树脂是各种各样的聚合物，利用树脂在纤维表面交链网状成膜的功能，使纤维表面包裹一层耐磨的树脂膜，此树脂膜使纤维的滑移减弱;洛阳工作服定制同时，树指均匀地交链凝聚在纱线的表层，使纤维端粘附于纱线上，摩擦时不易起球，因而可有效地提高羊毛衫的抗起球性。
衣服起球并不是很难解决的问题，我们只要知道了一些方法，就很简单了。
我们不要因为衣服起球这件小事情就把没穿过几次的衣服扔掉，这样是很浪费的哦。

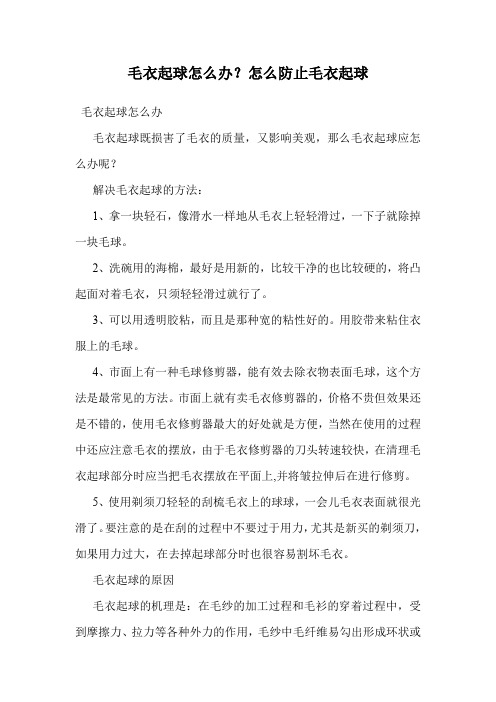

毛衣起球怎么办？怎么防止毛衣起球毛衣起球怎么办毛衣起球既损害了毛衣的质量，又影响美观，那么毛衣起球应怎么办呢？解决毛衣起球的方法：1、拿一块轻石，像滑水一样地从毛衣上轻轻滑过，一下子就除掉一块毛球。
2、洗碗用的海棉，最好是用新的，比较干净的也比较硬的，将凸起面对着毛衣，只须轻轻滑过就行了。
3、可以用透明胶粘，而且是那种宽的粘性好的。
用胶带来粘住衣服上的毛球。
4、市面上有一种毛球修剪器，能有效去除衣物表面毛球，这个方法是最常见的方法。
市面上就有卖毛衣修剪器的，价格不贵但效果还是不错的，使用毛衣修剪器最大的好处就是方便，当然在使用的过程中还应注意毛衣的摆放，由于毛衣修剪器的刀头转速较快，在清理毛衣起球部分时应当把毛衣摆放在平面上,并将皱拉伸后在进行修剪。
5、使用剃须刀轻轻的刮梳毛衣上的球球，一会儿毛衣表面就很光滑了。
要注意的是在刮的过程中不要过于用力，尤其是新买的剃须刀，如果用力过大，在去掉起球部分时也很容易割坏毛衣。
毛衣起球的原因毛衣起球的机理是：在毛纱的加工过程和毛衫的穿着过程中，受到摩擦力、拉力等各种外力的作用，毛纱中毛纤维易勾出形成环状或单头脱离状，经反复摩擦后，毛纤维纠结在一起，形成球状，起毛球程度的大小主要取决于：1、产品的用料低档原料，长度短、细度不匀、短毛率高，国毛、低支外毛等原料均属此列。
2、纺纱工艺控制纺纱方式、纤维性质和纱的捻度决定了纤维伸出纱线表面的多少，低支羊毛纺制的产品，常看见纱线表面掺有一根根粗硬的腔毛，这种产品多易起球。
3、织物结构毛衫产品为针织品，其织物密度、线圈结构的紧密程度对毛衫的起毛起球也有影响，表面比较平整光洁的织物，如平针织物、罗纹织物的抗起毛起球性能要比表面不平伏的织物结构如胖花织物、抽条织物强。
4、洗涤方式和穿着毛衫的洗涤方式有时是起毛起球的重要原因，非注明可机洗的产品必须采用小心手洗方式进行洗涤，切不可为省事而投入洗衣机中一洗了事，因为在洗衣机的强力作用下，摩擦加剧，造成起毛起球。
防起球方法
1.选购质量优良的衣物：
-选择纯棉、羊绒、真丝等不易起球的天然材质或者高质量的人造纤维混纺产品。
-对于针织品，优先考虑编织密度高、纱线细密且工艺精良的产品。
2.正确洗涤：
-避免过度搓洗和强力拧干，应温和手洗或使用洗衣机的羊毛/精细织物程序。
-使用中性洗涤剂，避免碱性强的洗衣粉对纤维造成损伤。
-洗涤时将衣物内外翻出，减少表面纤维之间的直接摩擦。
3.晾晒与整理：
-洗涤后不要用力拉扯衣物，用毛巾轻轻吸去水分后平摊晾干，避免阳光直射。
-干燥过程中避免大力拍打，以防纤维松散而形成毛球。
-衣物在未完全干燥前，可用专用除毛球器轻轻刮过易起球部位。
4.穿着与储存：
-穿着时尽量避免长时间与粗糙物体摩擦，比如背包肩带、腰带扣等。
-不要长时间连续穿着同一套衣物，给纤维适当恢复的时间。
-储存时独立包装，避免与其他衣物相互摩擦导致起球。
5.定期清理：
-定期使用除毛球器去除已产生的微小毛球，防止其进一步扩大。
纺织面料为何会起毛起球？影响面料起毛起球的因素原本纹理清晰洁爽的纺织面料经过一段时间摩擦后，出现了毛头或小球球，这就是起毛起球。
面料起毛起球受纤维性能、纱线性能结构和织物结构等几大因素影响，本文中冉小编简略梳理一下。
一、纤维性能对面料起毛起球的影响。
a.纤维长度和细度：纤维长度越长，根数越少，在纱线和织物单位面积上的纤维头端就越少；较长纤维之间的摩擦力及抱合力较大，纤维难以滑到纺织面料表面形成毛绒，也就难以纠缠成球。
因此短纤维纱线织物比长丝织物的起毛起球现象更加严重；细的纤维比粗的纤维易于起球，纤维越细，暴露在纱线表面的纤维末梢就越多，纤维柔软性越好，因此较易纠缠成球。
纤维越粗越刚硬，竖起于表面的纤维头端越不易纠缠成球。
b.纤维表面光洁度与截面形状：纤维截面接近圆形且表面光洁的纤维很容易滑移至织物表面而易于起毛起球，截面为扁平形、三角形和多边形等异形纤维由于纤维之间有较大的接触平面，可以减少纤维滑出面料表面形成毛绒的概率而降低起球趋势。
c.纤维的力学性能：一般而言，低强度纤维耐磨性差，经受一定摩擦后很容易断裂，从而可提高毛球的脱落速度，使毛球数量显著降低。
而抗反复弯曲能力强、耐磨能力强的纤维，摩擦成球后则不易脱落。
二、纱线的性能与结构对面料起毛起球的影响。
a.纱线的捻度：在纺织面料表面经受摩擦时，捻度大的纱线，纤维头端不易露出织物表面形成毛绒。
纱线条干不匀导致粗节处捻度较小的纱线，纤维松散且突出，容易形成毛绒而起球。
b.纱线的表面光洁度：表面光洁度好的纱线不易起球。
纱线表面越光洁，其表面毛绒越短而少，不易形成毛球。
c.纱线结构：较短的纤维趋于集中在纱线表面，从而易于起毛起球；毛绒多的花式捻线和膨体纱的织物易起毛起球；长丝纱纤维头端少而不易起球；变形长丝束蓬松无捻，断裂后纤维头端弯曲外露，易于相互纠结成球。
合成纤维之间的抱合力差，面料表面受到摩擦时容易在表面形成毛绒；合纤断裂强度和耐磨性好，吸湿性差，容易形成静电，当面料表面的毛绒多次收到摩擦时则易被搓揉成毛球且不易脱落。

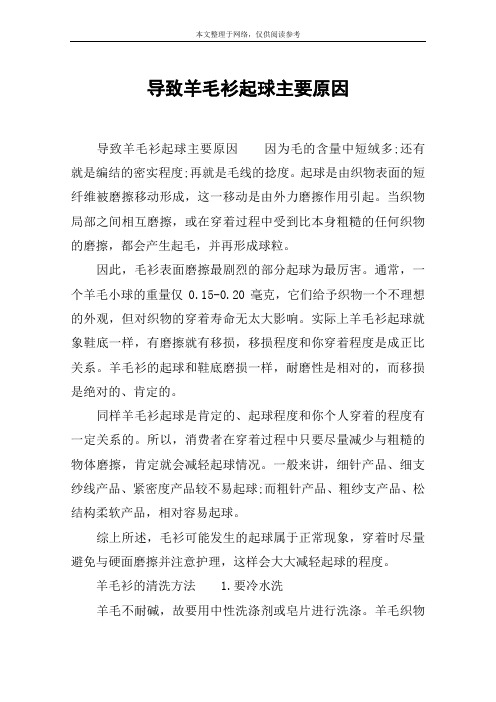

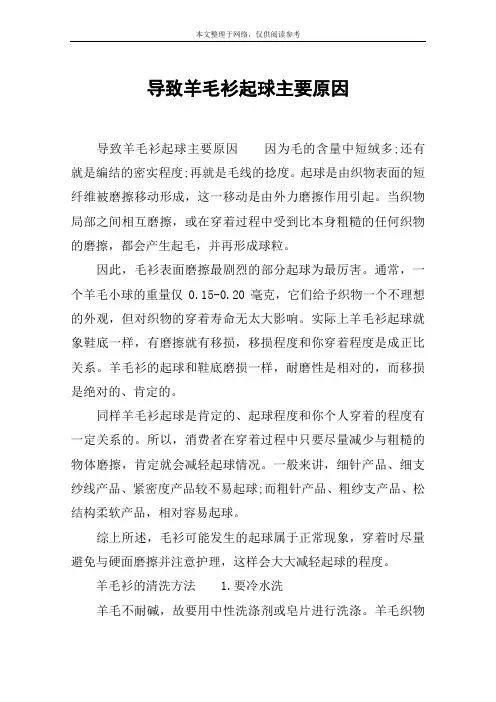

导致羊毛衫起球主要原因导致羊毛衫起球主要原因因为毛的含量中短绒多;还有就是编结的密实程度;再就是毛线的捻度。
起球是由织物表面的短纤维被磨擦移动形成，这一移动是由外力磨擦作用引起。
当织物局部之间相互磨擦，或在穿着过程中受到比本身粗糙的任何织物的磨擦，都会产生起毛，并再形成球粒。
因此，毛衫表面磨擦最剧烈的部分起球为最厉害。
通常，一个羊毛小球的重量仅0.15-0.20毫克，它们给予织物一个不理想的外观，但对织物的穿着寿命无太大影响。
实际上羊毛衫起球就象鞋底一样，有磨擦就有移损，移损程度和你穿着程度是成正比关系。
羊毛衫的起球和鞋底磨损一样，耐磨性是相对的，而移损是绝对的、肯定的。
同样羊毛衫起球是肯定的、起球程度和你个人穿着的程度有一定关系的。
所以，消费者在穿着过程中只要尽量减少与粗糙的物体磨擦，肯定就会减轻起球情况。
一般来讲，细针产品、细支纱线产品、紧密度产品较不易起球;而粗针产品、粗纱支产品、松结构柔软产品，相对容易起球。
综上所述，毛衫可能发生的起球属于正常现象，穿着时尽量避免与硬面磨擦并注意护理，这样会大大减轻起球的程度。
羊毛衫的清洗方法 1.要冷水洗羊毛不耐碱，故要用中性洗涤剂或皂片进行洗涤。
羊毛织物在30℃以上的水溶液中要收缩变形，故洗涤浴温度不宜超过30℃。
通常用室温(25℃)水配制洗涤剂水溶液。
洗涤时切忌用搓板搓洗，即使用洗衣机洗涤，应该选轻洗，洗涤时间也不宜过长，以防止缩绒。
洗涤后不要拧绞，用手挤压除去水份，然后沥干。
用洗衣机脱水时以半分钟为宜。
应在阴凉通风处晾晒，不要在强日光下曝晒，防止织物失去光泽和弹性以及引起强力的下降。
2.最好干洗羊毛衣物当然以干洗最好，但如有手洗标签，便表示可使用冷水及羊毛专用洗涤。
将衣物的内层外翻，放入充分溶解的洗剂中浸泡约5分钟，慢慢挤压衣物至湿润，切忌揉搓。
先用温水，后用冷水洗涤透彻为止。
3.使用洗衣袋若有机洗标签则可将衣物内层外翻，不要浸泡，选择洗衣机的纯羊毛标志洗涤程序，并选用羊毛专用洗剂洗涤。

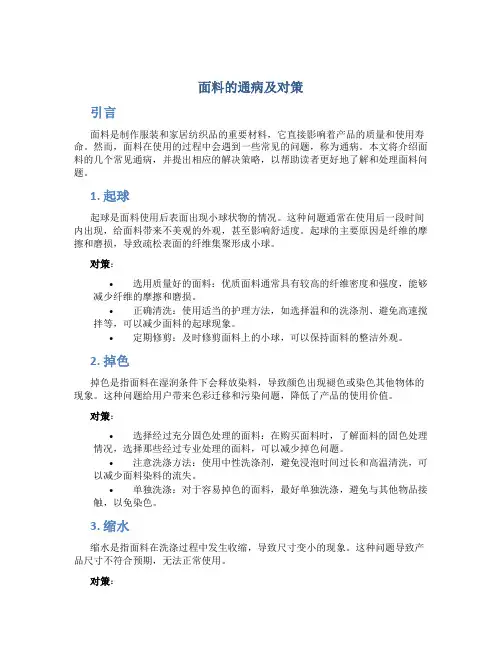

面料的通病及对策引言面料是制作服装和家居纺织品的重要材料，它直接影响着产品的质量和使用寿命。
然而，面料在使用的过程中会遇到一些常见的问题，称为通病。
本文将介绍面料的几个常见通病，并提出相应的解决策略，以帮助读者更好地了解和处理面料问题。
1. 起球起球是面料使用后表面出现小球状物的情况。
这种问题通常在使用后一段时间内出现，给面料带来不美观的外观，甚至影响舒适度。
起球的主要原因是纤维的摩擦和磨损，导致疏松表面的纤维集聚形成小球。
对策：•选用质量好的面料：优质面料通常具有较高的纤维密度和强度，能够减少纤维的摩擦和磨损。
•正确清洗：使用适当的护理方法，如选择温和的洗涤剂、避免高速搅拌等，可以减少面料的起球现象。
•定期修剪：及时修剪面料上的小球，可以保持面料的整洁外观。
2. 掉色掉色是指面料在湿润条件下会释放染料，导致颜色出现褪色或染色其他物体的现象。
这种问题给用户带来色彩迁移和污染问题，降低了产品的使用价值。
对策：•选择经过充分固色处理的面料：在购买面料时，了解面料的固色处理情况，选择那些经过专业处理的面料，可以减少掉色问题。
•注意洗涤方法：使用中性洗涤剂，避免浸泡时间过长和高温清洗，可以减少面料染料的流失。
•单独洗涤：对于容易掉色的面料，最好单独洗涤，避免与其他物品接触，以免染色。
3. 缩水缩水是指面料在洗涤过程中发生收缩，导致尺寸变小的现象。
这种问题导致产品尺寸不符合预期，无法正常使用。
对策：•选用预缩处理的面料：购买面料时，选择经过预缩处理的面料，可以减少后续洗涤过程中的收缩问题。
•遵循洗涤说明：严格按照面料标签上的洗涤说明进行洗涤，避免使用过热的水和高速搅拌，以及过长的浸泡时间，可以减少面料的缩水现象。
4. 拉丝拉丝是指面料在摩擦和拉伸的作用下出现纤维断裂和丝状物的现象。
这种问题降低了面料的强度和美观度，给产品的使用寿命和外观造成影响。
对策：•选择合适的面料：在选择面料时，根据产品的需求，选择具有足够强度和韧性的面料，可以减少拉丝问题。
防起球工艺
防起球工艺是指对织物进行处理，使其不易起球。
起球是织物表面的纤维由于长期受到摩擦或摩擦强度较大而逐渐脱离纺织物表面，形成球状的现象。
起球会使织物看起来蓬松不整齐，严重影响装饰效果和使用寿命，因此防起球工艺对于提高织物品质非常重要。
防起球工艺的主要方法包括：
1. 选择合适的纤维材料：某些纤维材料本身具有较好的防起球性能，如羊绒、麻等。
在设计制作织物时，可以选择这些纤维材料来提高织物的防起球性能。
2. 控制纺纱工艺和纺纱质量：通过调整纱线的纺纱工艺参数，如纺纱张力、纺纱速度等，以及监控纺纱质量，如纱线的均匀度、强度等，可以有效降低织物起球的可能性。
3. 选择合适的纺织工艺：纺织工艺的不同对织物的起球性能有一定影响。
一般来说，织物的密度越大，织物的起球性能越好。
因此，在制作织物时可以适当增加密度，来提高织物的防起球性能。
4. 采用起球防止剂：起球防止剂是一种特殊的化学剂，可有效地降低织物的起球倾向。
这种起球防止剂可以在织物生产过程中加入到纱线、织物中，也可以在织物制成后通过后整理工艺加入到织物中。
5. 加强织物的后整理处理：在织物制成后，通过一系列的后整理工艺，如起球剪切、压光、烫平、磨洗等，可以使织物纤维紧密固定，减少纤维表面的摩擦，以达到防止起球的目的。
以上是一些常用的防起球工艺，不同的织物和使用要求可能会有所不同，可以根据具体情况进行选择和调整。
书山有路勤为径；学海无涯苦作舟

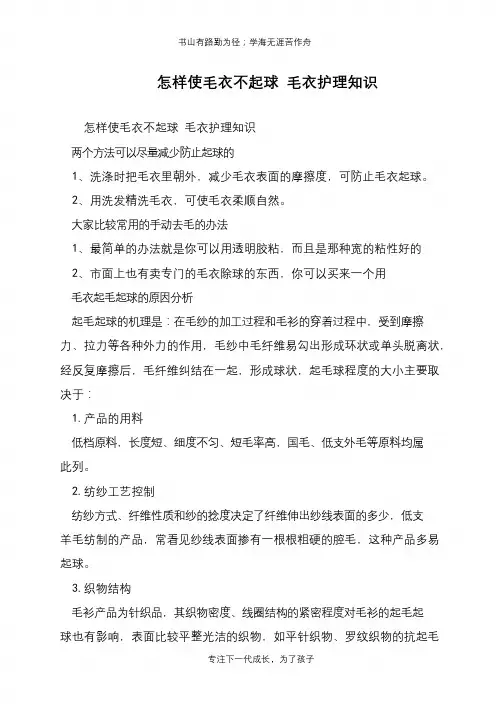

怎样使毛衣不起球毛衣护理知识
怎样使毛衣不起球毛衣护理知识
两个方法可以尽量减少防止起球的
1、洗涤时把毛衣里朝外，减少毛衣表面的摩擦度，可防止毛衣起球。
2、用洗发精洗毛衣，可使毛衣柔顺自然。
大家比较常用的手动去毛的办法
1、最简单的办法就是你可以用透明胶粘，而且是那种宽的粘性好的
2、市面上也有卖专门的毛衣除球的东西，你可以买来一个用
毛衣起毛起球的原因分析
起毛起球的机理是：在毛纱的加工过程和毛衫的穿着过程中，受到摩擦
力、拉力等各种外力的作用，毛纱中毛纤维易勾出形成环状或单头脱离状，经反复摩擦后，毛纤维纠结在一起，形成球状，起毛球程度的大小主要取决于：
1.产品的用料
低档原料，长度短、细度不匀、短毛率高，国毛、低支外毛等原料均属
此列。
2.纺纱工艺控制
纺纱方式、纤维性质和纱的捻度决定了纤维伸出纱线表面的多少，低支
羊毛纺制的产品，常看见纱线表面掺有一根根粗硬的腔毛，这种产品多易起球。
3.织物结构
毛衫产品为针织品，其织物密度、线圈结构的紧密程度对毛衫的起毛起
球也有影响，表面比较平整光洁的织物，如平针织物、罗纹织物的抗起毛
专注下一代成长，为了孩子。
再生资源网 http://www.bianbao.net/
本文摘自再生资源回收-变宝网（www.bianbao.net）

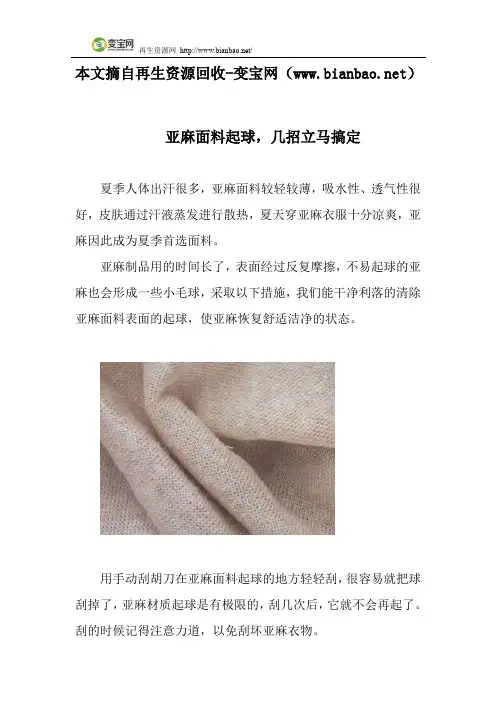

亚麻面料起球，几招立马搞定
夏季人体出汗很多，亚麻面料较轻较薄，吸水性、透气性很
好，皮肤通过汗液蒸发进行散热，夏天穿亚麻衣服十分凉爽，亚
麻因此成为夏季首选面料。
亚麻制品用的时间长了，表面经过反复摩擦，不易起球的亚
麻也会形成一些小毛球，采取以下措施，我们能干净利落的清除
亚麻面料表面的起球，使亚麻恢复舒适洁净的状态。
用手动刮胡刀在亚麻面料起球的地方轻轻刮，很容易就把球
刮掉了，亚麻材质起球是有极限的，刮几次后，它就不会再起了。
刮的时候记得注意力道，以免刮坏亚麻衣物。
再生资源网 http://www.bianbao.net/
百洁布是去除亚麻表面毛球的好帮手，只需将其用水打湿，
拧干，用粗糙的一面刷洗亚麻衣物表面即可，轻轻一擦就干净了。
家里用过的旧牙刷，去除衣物毛球和清洗鞋子都是很方便
的。用剪刀在旧牙刷的一侧剪上几刀，使之参差不齐。剪好后，
拿着牙刷剪过的一侧，顺着亚麻面料的纹路刮擦，毛球就粘在牙
刷上了。
魔术贴和胶带具有很好的粘性，可以用来去除亚麻衣物表面
的毛球最适合不过了。如果是昂贵、精致的带装饰亚麻制品，可
以使用小型滚筒状魔术贴，只需在衣物表面滚一滚即可。没有魔
术贴也可以用胶带代替。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；
变宝网官网：http://www.bianbao.net/?cj
买卖废品废料，再生料就上变宝网，什么废料都有！
织物起毛起球性能导读织物的抗起毛起球性能是影响服装性能的一个重要因素，服装面料起毛起球后会严重影响织物的外观性能。
起毛起球的机理织物表面的纤维因摩擦作用会产生毛茸，毛茸间相互纠缠并加剧纤维的抽拔，纠缠越来越紧形成球粒，若强力不足以抗衡受到的力则会脱落，否则留在布面上。
起毛起球考核方法：国内标准主要涉及4种方法。
1、圆轨迹法（GB/T 4802.1-2008）方法概述：取直径为113mm的圆形试样，测试面朝外安装在夹头上，磨台有两种材质的磨料，其中织物与尼龙刷摩擦起毛，与标准织物磨料摩擦起球。
根据织物类型选择相应的试验参数，列表如下：摩擦后，在规定光照条件下对照视觉描述对样品进行评级，可评半级。
1级最差，5级最好。
2、改型马丁代尔法（GB/T 4802.2-2008）多用于床上用品的起球试验方法概述：在规定的压力下，圆形试样以李莎茹图形的轨迹与织物本身或标准羊毛磨料进行摩擦，试样能够绕与试样平面垂直的中心轴自由转动。
不同织物选用相应的参数：经规定的摩擦阶段后，采用视觉描述的方式评定等级。
可评半级，1级最差，5级最好。
3、起球箱法（GB/T 4802.3-2008 ）多用于含毛织物或仿毛织物的起球试验。
方法概述：将试样安装在聚氨酯管上，在具有恒定转速、衬有软木的木箱内任意翻转。
在没有协议或规定的情况下，建议粗纺织物翻转7200转（即2小时），精纺织物翻转14400转（即4小时）。
经过规定的翻转次数后，对起毛和（或）起球性能进行视觉描述评定。
可评半级，1级最差，5级最好。
4、随机翻滚法（GB/T 4802.4-2009）方法概述：将沿经纬向45°裁剪的正方形试样用粘合剂封住边缘后放入铺有软木衬垫的随机翻滚式起球箱中，并填有少量灰色短棉的圆筒状试验仓中，受叶轮和气压的作用随意翻滚摩擦，摩擦的过程涉及到试样与试样之间的摩擦以及试样与衬垫的摩擦。
30分钟后，在规定光源条件下，对起毛起球性能进行视觉描述评定。
服装起球起毛的原因及改善方法 随着消费者保护意识的不断提高，服装面料质量问题的投诉也与日俱增。这些投诉的一个共同点，都是穿过或洗过的服装面料。主要投诉的问题是：色牢度、洗后缩水、毗裂、起球、勾丝等等。起毛起球是影响织物手感、外观及服用性能的重要因素之一，不仅影响织物美观，还降低了其服用性能和使用寿命。
１织物起毛起球的过程 起毛： 毛绒最初是沿纤维的纵向产生。织物受到外界摩擦时，当摩擦力大于纤维强力或纤维之间的摩擦力或抱合力时，纤维末梢就被拉出形成圈环和绒毛，织物表面生成绒毛使布面失去光泽． 纠缠成球： 在毛绒密集区域，松散的纤维产生纠缠。 当绒毛露出一定长度后，在一定距离间的绒毛因揉搓摩擦，反复伸长和回缩而纠结成球．生成的毛球并不大，也不形成死结，它的一端埋植在织物的纤维中，并连接于布面．毛球易藏污纳垢，影响织物美观． 毛球增长：
纠缠的纤维靠紧形成小球，这些小球由强韧的纤维挂在织物表面，不断增长。 毛球脱落： 当织物继续受到摩擦时，连接毛球的纤维会因反复拉伸弯曲疲劳而断裂，自布面脱落．人们感觉织物是否容易起球常常与真实情况不符，很容易起毛起球的织物因绒球的寿命短往往给人以不易起球的感觉．
2、起球速率 起球的速率受多种因素影响： 摩擦的程度和力度 纤维是否容易从纱线中向外移动 突出纤维的挠曲性 “系球”纤维的抗弯刚度/强力 3、容易起球的织物 毛及其混纺织物： 针织毛衣类、毛呢类、羊毛衫等。 化学短纤及其混纺织物：涤棉、涤粘、腈棉等。 轻薄织物的针织类： 纯棉拉架、莫代尔、粘胶、天丝等再生纤维素纤维织物。 牛仔绣花 4、如何测试及评核起球 （1）测试方法： 将织物用各种摩擦方法作一定次数的摩擦，使之起毛、起球。 GB/T 4802.3-2008 起球箱法 GB/T 4802.2-2008马丁代尔法 GB/T 4802.1-2008圆轨迹法 GB/T 4802.4-2009 随机翻滚法 这几种方法哪个更准确： 没有一种测试方法能够被各方都接受认可。 所有测试方法都有效，由客户选择使用。 一般商业评级是采用主观评级方法。 实验室之间的测试常有明显分歧。 （2）评核： 计量单位面积上毛球数，毛球重； 样照对比评级； 文字描述起球特征； 起球曲线，试样所受的摩擦时间与试样单位面积上起球的关系曲线； 主观评级方法：（常用） 实验结束后根据标准样照进行评级。评级时以起球程度为主要依据。 5级—不起球 4级—轻微起球 3级—中度起球 2级—高度起球 1级—严重起球 圆轨迹法起毛起球样照 符合标准GB/T4802.1
上述测试方法都是模拟服用过程而设计的，但由于起毛起球过程以及服用情况的复杂性和多样性，使仪器测试结果与穿着效果往往不能吻合，因此除了用仪器测试外，还应和试穿效果对照加以判定． 国外品牌的做法之一 玛莎百货解决办法： 1）先测试，如果合格最好；如不合格进入 第二流程 2）找人试穿一周，同时按洗标洗一遍，再评估起球情况，如可以，就忽略测试指标。 国外如H&M;ZARA;GAP;C&A; MANGO等，国内ONLY;VERY MODE;美邦等均采用此方法。 WALMART 创建了第三种抗起毛起球测试方法,专门针对毛衫 方法是按洗标洗三遍,看起球情况评级,这样更针对毛衫和疏松结构产品. 目前一些美国客户也用此标准作为第二测试标准 5、影响起球的原因 任何短纤维都会起球，涤纶短纤、羊毛、涤纶/羊毛和棉织物的起球较为严重。这主要是由于涤纶的强力和抗曲性能高，使形成的球不易从纤维上脱落，而且涤纶的静电很容易吸附外来粒子产生起球。影响起球的因素很多，但归纳起来主要有组成织物的纤维性能、纱线、织物组织结构、染整工艺、穿着条件五个方面。 （1）纤维性能 纤维强度 强度高、伸长大、抗反复弯曲能力高、耐磨能力强的纤维，摩擦时就不易被磨断、脱落.反而会致使其与周围的毛丛、毛球进一步缠结成更大的球。而纤维强度低.所形成的毛球经摩擦后.易于从织物表面脱落。所以，纤维强度高易起球。 纤维长度： 短纤维比长纤维易于起球.长丝相对于短纤维不易起球. 长纤维在纱线中摩擦阻力比短纤维大.不易从纱线中抽出. 在同样的 纤维截面根数内，长纤维露出纱线表面端比短纤维少,被外力摩擦机会小. 涤纶长丝强力较高.在受到机械外力时不易磨损断裂.涤纶长丝织物不易起球。 纤维细度：同样的原料.细纤维比粗纤维更易起球. 纤维越粗其抗弯刚度越大.竖起于表面的纤维头端不易弯曲纠缠起球。 纤维间摩擦力： 纤维间摩擦力大，纤维不容易滑动，不易起球 纤维混纺易起球： 特别是化纤与羊毛、棉、再生纤维素纤维的混纺织物容易起球，因为化纤纤维系球纤维较强，不易脱落。 纤维截面型状: 异型截面的纤维，抗弯刚度大.不易弯曲缠绕且相对接触和被摩擦的概率低.不易抽拔和纠缠.不易产生起球. 纤维卷曲度： 纤维的卷曲波形越多，加捻时纤维越不容易伸展，摩擦过程中纤维容易松动滑移，在纱线表面形成毛绒．为此，纤维卷曲性越好，越易起球．
（2）纱线 纱线影响织物起毛起球的因素主要有纱线的毛羽及耐磨性. 这涉及到纺纱方法、纺纱工艺、纱线捻度、纱线结构等因素。 纺纱方法： 精梳纱中纤维排列较为平直.短纤维含量较少，所用纤维一般较长，纱线毛羽较少。所以精梳织物一般不易起毛起球。 纺纱工艺： 在整个纺纱过程中.纤维要受到反复的牵伸、梳理.如果工艺参数设置不当、设备状态不佳.纤维在加工过程中就容易受到损伤而拉断，造成短绒增加.从而使纱线的毛羽、毛粒增加.进而降低织物的抗起球性。 纱线的捻度： 高捻度可减少纱线毛羽，不易引致起球，但不断提高捻度，会降低织物强力和影响织物手感和风格。 纱线结构： 改变纱线结构也可在一定程度上提高纱线的耐磨性。在环锭纺纱新技术中，赛络纺、缆型纺、紧密纺等通过纺纱机理的改变而使纱线获得特殊的结构.这类纱线毛羽少、纤维间抱合紧密.与同工艺下的传统细纱相比，其织物的耐磨性、抗起球性能明显增加。 （3）织物结构 紧密性 组织结构疏松的织物比结构紧密的织物易起毛起球．结构紧密的织物与外界物体摩擦时，不易产生毛绒，已经产生的毛绒又由于纤维之间的摩擦阻力较大，而不易滑到织物表面上来，故可减轻起毛起球现象．如针织物由于暴露的纱线表面积大，结构比较疏松，一般比机织物易起毛起球；又如高机号织物一般比较紧密，所以低机号织物比高机号织物易起毛起球 表面平整性 表面平整的织物不易起毛起球，表面凹凸不平的织物易起毛起球．因此，胖花织物、普通花色织物、罗纹织物、平针织物的抗起毛起球性是逐渐增加的． 因此起球与织物结构紧密度的大小、组织交叉点的多少和布面平滑程度均有关系．
针织物相比梭织物易起毛起球 纬编织物较经编织物易于起球 粗针距织物比细针距织物易于起球 罗纹织物比平纹织物易于起球 低机号织物比高机号织物易起毛起球 轻薄织物比厚重织物易起球 同一类织物.组织结构越紧密越不容易起毛起球
编织密度系数（Knitting cover factor） --是一个数值，反映出编织时的松紧情况，该数值与线圈长度及纱支的关系，计算编织密度系数的公式如下：
Tex-纱的号数（纱的粗细） Stitchlength（mm）--线圈长度 CF-编织密度系数 （4）染整工艺的影响 后整理加工与织物起球关系很大，纱线或织物经染色及整理以后，抗起毛起球性将产生较大的变化，这与染料、助剂、染整工艺条件有关． 染料及染色工艺影响纤维强力及纤维间的摩擦力，从而影响起球性能。 柔软处理的目的是改善织物的手感和弹性.在柔软处理过程中.过多的 柔软剂会使纤维或纱线间的摩擦减小.纤维之间更易滑移、抽拔，织物的抗起毛起球性能会有一定程度的下降。 精练工序时要求去油要净，否则油剂在穿用、洗涤过程易吸附小颗粒、小花毛，影响抗起球效果，残留油质会降低纤维的摩擦力，令纤
维外移，产生起球。 整理工艺参数的合理优化 ：包括温度、整理剂用量、整理时间 。 （5）穿着条件的影响一般情况下，织物在穿着时，所经受的摩擦越大，所受摩擦的次数越多，则其起球现象越严重。洗涤方式和干燥方式不当，会加重织物的起毛起球。 6、防止起球的方法 在实际生产过程中，如何改善纺织品抗起毛起球性能也是一项系统工程．应从纤维、纺纱、编织、后整理等生产过程采取综合措施解决。 应多与供应商和客户沟通，在起球和服用性能间取得平衡，如手感和外观与起球之间的取舍。 （1）纤维的选用 对于易起球品种选择原料时 a主要考虑原料中短绒含量.要选择纤维长度长、细度适中、短绒少的原料。 b、对于与化纤混纺产品.选择直 径粗的化纤比直径细的更有抗球效果。但手感偏硬，要平衡好手感与起球的关系。 c、选用改性纤维： 制造强力较低的涤纶或异形截面纤维。改变涤纶、腈纶的外观、形态结构和超分子结构，从而改善抗起毛起球性能。如三叶形、五角形、扁平等，并使纤维表面粗糙化，以增加纤维间的抱合力。此类纤维可称之物理改性纤维。 在涤纶纤维大分子中引入第三单体,制造抗起球纤维,如加入第三单体聚乙二醇、聚丙二醇、邻位或间位苯二甲酸、脂肪族二元酸共聚,可得到抗起球纤维。
