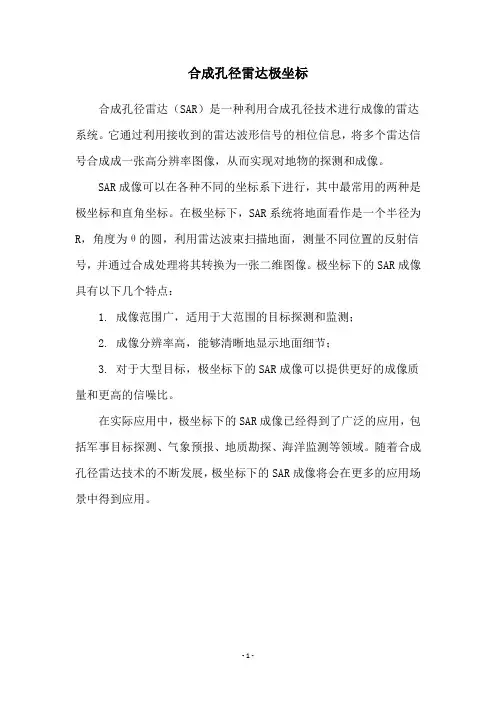

合成孔径雷达极坐标
合成孔径雷达（SAR）是一种利用合成孔径技术进行成像的雷达系统。
它通过利用接收到的雷达波形信号的相位信息，将多个雷达信号合成成一张高分辨率图像，从而实现对地物的探测和成像。
SAR成像可以在各种不同的坐标系下进行，其中最常用的两种是极坐标和直角坐标。
在极坐标下，SAR系统将地面看作是一个半径为R，角度为θ的圆，利用雷达波束扫描地面，测量不同位置的反射信号，并通过合成处理将其转换为一张二维图像。
极坐标下的SAR成像具有以下几个特点：
1. 成像范围广，适用于大范围的目标探测和监测；
2. 成像分辨率高，能够清晰地显示地面细节；
3. 对于大型目标，极坐标下的SAR成像可以提供更好的成像质量和更高的信噪比。
在实际应用中，极坐标下的SAR成像已经得到了广泛的应用，包括军事目标探测、气象预报、地质勘探、海洋监测等领域。
随着合成孔径雷达技术的不断发展，极坐标下的SAR成像将会在更多的应用场景中得到应用。
- 1 -。
合成孔径雷达成像原理合成孔径雷达成像原理：1.什么是合成孔径雷达成像原理合成孔径雷达成像原理（Synthetic Aperture Radar Imaging Principle, SAR）是一种利用雷达波的时间延迟和方位变化来绘制距离低的地表和海洋以及地表以下结构的高空视觉成像技术。
SAR可以利用天空中的大型雷达天线，在宽波束角度范围内，以较高的分辨率观测大范围，并收集目标表面的反射型数据，从而生成高分辨率的图像。
2.合成孔径雷达成像原理的工作原理合成孔径雷达成像工作原理：SAR通过利用雷达信号的时间延迟和方位变化特性产生三维立体成像，具有通过黑暗和雾霾等自然环境条件下实现远距离搜索能力的能力。
其工作原理是在搜索模式下，当搜索卫星移动时，雷达发射一个固定射程和脉冲宽度的信号，在接收卫星接收反射回来的信号后，将它们不断地积累，并在特定角度上重新组合，通过特定的运算方式，从接收的延迟和方位信息中提取出最终的立体成像信息。
3.合成孔径雷达成像技术的优势（1）合成孔径雷达成像技术有效规避地形引起的多普勒距离差，可以获得极高的空间分辨率，从而使用户能够观测到精细物体。
（2）成像效果通常比正常的视觉监测方式更好，例如采用毫米波实现的极高分辨率。
（3）雷达信号非常稳定，因此可以在恶劣的气象条件下，如夜间、降雨、沙尘天气和视线有阻断，进行智能监控。
（4）合成孔径雷达具有良好的无损评估能力，可以直接观测广泛特征，如植被、水体状况、根系活动等，以进行环境指示和监测。
4.合成孔径雷达成像技术的应用（1）用于地理学应用领域：主要用于测量和映射地表特征，改善地形图以及研究地形引起的物理变化，海底特征映射，土地利用，岩溶地貌和植被的反射特性，全球变化检测等。
（2）用于航特：可以用于无人机指导，航行安全等工作，在水色监测中，可以检测海洋的水深，使用户的航行更加安全、可靠。
（3）用于监控：可以识别和定位已知的移动目标，并将移动目标的信息当成可视化的图像，以识别和定位未知的移动目标，进行导航、监测和预警，实现全天候智能监控功能。
什么是合成孔径雷达？
雷达成像的精度，一直是一个大难题。
为了提高雷达成像精度，必须不断加大雷达天线尺寸。
以雷达侦察卫星为例，在正常状况下，1,000公里轨道高度上运行的人造卫星，假如天线宽度以10米估算，其雷达影像平面解析力大约是10公里。
这样的解析力不能满足探测的需求，于是科学家研究了合成孔径雷达技术来改善成像精度。
合成孔径雷达的基本原理，是在卫星运行时，通过快速的重复发射雷达波，再收集连续且重叠的回波，对信息加以解算，从而实现提高精度的效果。
这个方法，其实就是当人造卫星向前运行时，发射雷达波，然后在移动一段后，接收反射回来的回波，这样因为卫星在运动，天线就好像变长了一样，达到了等同于加长天线的效果。
这类雷达对美国五角大楼成像
有了这座庞大的虚拟「合成孔径天线」，雷达的精度可大大提高千倍以上！这实现了卫星雷达监测地表乃至坦克战车的可行性。
具有合成孔径雷达且目前正在运转的遥测卫星，主要有欧洲太空总署研发的ERS-2和ENVISAT，以及加拿大的RADARSAT卫星。
军用方面的典型例子是美国的长曲棍球雷达侦察卫星。
F-22战斗机也在升级安装合成孔径微波成像雷达，产生高解析度图像，让飞行员更好的分辨目标。
洛克希德公司已经获得美国空军5.36亿美元合同，将为F-22升级。
F-22和F-35都将装备这种高清晰成像雷达，获得更好的作战能力。
2011年，美军升级了F-22的软硬件和信息处理能力，为使用新雷达奠定了基础。
现在的F-22战斗机可以携带8枚250磅重的小直径炸弹，搭配对地探测能力很好的合成孔径雷达，大幅度加强了该机的对地火力。
干涉合成孔径雷达工作原理干涉合成孔径雷达 (InSAR) 是一种利用雷达技术进行地表观测的方法，它可以提供高分辨率和高精度的地表形变监测数据。
干涉合成孔径雷达是通过组合多幅雷达成像数据来实现对地表物体的三维形变监测的一种技术方法。
本文将从干涉合成孔径雷达的基本工作原理、数据处理途径和应用领域等方面进行详细阐述。
一、干涉合成孔径雷达的基本原理1. 雷达成像原理雷达成像是通过雷达系统向地面发射微波信号，然后接收并记录被地表和地下物体反射回来的电磁波信号，利用这些信号来获取地表的形貌、结构和运动等信息。
雷达成像的分辨率取决于发射的微波波长和天线的尺寸，而干涉合成孔径雷达利用了多个雷达成像数据进行合成，从而能够实现更高分辨率的地表监测。
2. 干涉合成孔径雷达原理干涉合成孔径雷达是通过将两次雷达成像的相位信息进行比较，从而获得地表的形变信息。
当两次成像的微波信号经过地面某一点时，如果该点发生了形变，其返回的信号相位也会发生变化。
通过对这种相位变化进行分析，可以获得地表的形变信息。
这里是关于相位信息的描述。
二、干涉合成孔径雷达数据处理方法1. 干涉图生成需要获取两幅雷达成像数据，并进行预处理，包括辐射校正、大气校正等。
然后，将这两幅成像数据进行配准，形成一幅干涉图。
干涉图中的每个像素点都对应着地表上某一点的相位信息，通过分析这些相位信息可以得到地表的形变信息。
2. 形变监测在获得干涉图之后，可以通过不同的方法来提取地表的形变信息。
一种常用的方法是通过相位解缠，将干涉图中的相位信息转换成地表高程信息，从而实现地表形变的监测。
通过这种方法，可以实现对地表形变的高精度监测。
三、干涉合成孔径雷达的应用领域1. 地质灾害监测利用干涉合成孔径雷达技术可以实现对地表形变的实时监测，对地质灾害如山体滑坡、地裂缝等进行监测和预警，为减灾和救灾工作提供重要参考。
2. 地壳形变研究干涉合成孔径雷达可以用来监测地壳形变，包括地震引起的地表形变、地壳运动等，为地震研究、地震危险性评估提供重要数据支持。
合成孔径太阳能概述说明以及解释1. 引言1.1 概述合成孔径雷达（Synthetic Aperture Radar，简称SAR）以及太阳能发电是两个领域中备受关注的技术。
合成孔径雷达利用飞行平台或卫星上的微波辐射来获取地面目标的高分辨率图像，被广泛应用于军事侦查、自然灾害监测和资源勘探等领域。
太阳能发电则是利用光伏效应将太阳能转化为电能的可再生能源技术。
本文将对合成孔径雷达和太阳能发电进行概述，并介绍它们各自的原理与组件、应用领域、技术发展等方面内容。
同时，还将探讨合成孔径雷达在太阳能领域的应用，如太阳能资源评估与选址、电站运行监测与故障检测以及太阳能场景仿真与设计优化等。
最后，总结主要观点和贡献，并对未来合成孔径雷达与太阳能发展进行展望。
1.2 文章结构本文分为五个主要部分。
首先是引言部分，概述了文章的背景和目的，并介绍了合成孔径雷达和太阳能发电的基本概念。
其次是合成孔径雷达（SAR）部分，包括了SAR的基本原理、应用领域和技术发展等内容。
然后是太阳能发电部分，介绍了太阳能发电的原理与组件以及太阳能利用状况等方面。
接下来是合成孔径雷达在太阳能领域的应用部分，包括了太阳能资源评估与选址、电站运行监测与故障检测以及太阳能场景仿真与设计优化等方面的内容。
最后是结论和展望部分，对全文进行总结，并展望了合成孔径雷达和太阳能发展的未来。
1.3 目的本文的目的是通过对合成孔径雷达和太阳能发电技术进行概述和解释，在读者中增强对这两个领域重要性以及相互融合应用发展前景的了解。
通过系统阐述它们各自的原理、应用以及最新技术进展，旨在为相关领域研究人员和工程师提供一个综合性的参考，并为未来相关研究与应用提供启示。
以上内容均为普通文本格式。
2. 合成孔径雷达(SAR)2.1 基本原理合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种通过收集和处理脉冲雷达反射信号来获取地面目标信息的遥感技术。
合成孔径雷达遥感在林业中的应用1. 引言1.1 合成孔径雷达遥感简介合成孔径雷达（SAR）是一种主动微波遥感技术，可以在不受云层、雨水等自然条件影响的情况下获取地物信息。
合成孔径雷达通过发射微波脉冲，接收地面反射回来的信号，并利用雷达设备本身的运动产生合成孔径，从而实现高分辨率的地物成像。
合成孔径雷达技术具有全天候、全天时、全地带的遥感能力，可以实现对地球表面的全面监测与探测。
合成孔径雷达遥感在林业领域的应用尤为突出，可以实现对森林资源的快速获取和监测。
通过合成孔径雷达技术，可以获取林地的地形、植被类型、植被覆盖度、植被高度等相关信息，为林业资源管理和生态保护提供了有效的支持。
合成孔径雷达遥感在林业中的应用已经逐渐成为林业遥感领域的重点研究方向，为林业的可持续发展提供了重要的技术支持。
1.2 林业遥感的重要性林业遥感在现代林业管理中扮演着至关重要的角色。
通过采用各种遥感技术，包括合成孔径雷达遥感技术，可以实现对森林资源的快速、准确、全面的监测和管理。
林业遥感可以帮助监测森林覆盖率、类型和结构，以及森林健康状况。
这些信息对于合理规划森林资源的利用和保护至关重要。
林业遥感还可以帮助监测森林火灾、病虫害等自然灾害，及时采取应对措施，减少损失。
林业遥感可以提供大规模的数据支持，为决策者提供科学依据。
通过分析遥感数据，可以了解森林资源的分布、数量和质量，从而为制定合理的森林管理政策提供重要参考。
林业遥感的重要性在于其能够帮助实现森林资源的可持续利用和保护。
合成孔径雷达遥感技术作为其中的重要组成部分，具有高分辨率、全天候、独立于光学条件等优势，为林业遥感提供了更多可能性和发展空间。
2. 正文2.1 合成孔径雷达在林业中的应用合成孔径雷达在林业中的应用十分广泛且具有重要意义。
合成孔径雷达可以进行林地覆盖类型分类，通过对不同类型植被的反射特性进行分析，可以准确地识别出不同类别的植被，从而帮助森林资源管理部门更好地了解森林覆盖状况和植被结构。
合成孔径雷达概述蔡**********************二OO八年三月二十三合成孔径雷达概述1合成孔径雷达简介 (3)1.1 合成孔径雷达的概念 (3)1.2 合成孔径雷达的分类 (4)1.3 合成孔径雷达(SAR)的特点 (5)2合成孔径雷达的发展历史 (6)2.1 国外合成孔径雷达的发展历程及现状 (6)2.1.1 合成孔径雷达发展历程表 (7)2.1.2 世界各国的SAR系统 (10)2.2 我国的发展概况 (12)2.2.1 我国SAR研究历程表 (12)2.2.2 国内各单位的研究现状 (13)2.2.2.1 电子科技大学 (13)2.2.2.2 中科院电子所 (13)2.2.2.3 国防科技大学 (14)2.2.2.4 西安电子科技大学 (14)3 合成孔径雷达的应用 (14)4 合成孔径雷达的发展趋势 (15)4.1 多参数SAR系统 (16)4.2 聚束SAR (16)4.3极化干涉SAR（POLINSAR） (17)4.4合成孔径激光雷达（Synthetic Aperture Ladar） (17)4.5 小型化成为星载合成孔径雷达发展的主要趋势 (18)4.6 性能技术指标不断提高 (18)4.7 多功能、多模式是未来星载SAR的主要特征 (19)4.8 雷达与可见光卫星的多星组网是主要的使用模式 (19)4.9 分布SAR成为一种很有发展潜力的星载合成孔径雷达 (19)4.10 星载合成孔径雷达的干扰与反干扰成为电子战的重要内容 (20)4.11 军用和民用卫星的界线越来越不明显 (20)5 与SAR相关技术的研究动态 (21)5.1 国内外SAR图像相干斑抑制的研究现状 (21)5.2 合成孔径雷达干扰技术的现状和发展 (21)5.3 SAR图像目标检测与识别 (23)5.4 恒虚警技术的研究现状与发展动向 (26)5.5 SAR图像变化检测方法 (28)5.6 干涉合成孔径雷达 (32)5.7 机载合成孔径雷达技术发展动态 (34)5.8 SAR图像地理编码技术的发展状况 (36)5.9 星载SAR天线方向图在轨测试的发展状况 (38)5.10 逆合成孔径雷达的发展动态 (39)5.11 干涉合成孔径雷达的发展简史与应用 (39)合成孔径雷达概述1合成孔径雷达简介合成孔径雷达(Synthetic Aperture Radar,简称SAR)是一种全天候、全天时的现代高分辨率微波成像雷达。
它是二十世纪高新科技的产物，是利用合成孔径原理、脉冲压缩技术和信号处理方法，以真实的小孔径天线获得距离向和方位向双向高分辨率遥感成像的雷达系统，在成像雷达中占有绝对重要的地位。
近年来由于超大规模数字集成电路的发展、高速数字芯片的出现以及先进的数字信号处理算法的发展，使SAR具备全天候、全天时工作和实时处理信号的能力。
它在不同频段、不同极化下可得到目标的高分辨率雷达图像，为人们提供非常有用的目标信息，已经被广泛应用于军事、经济和科技等众多领域，有着广泛的应用前景和发展潜力。
国内外越来越多的科技研究者已投身于这一领域的研究。
在早期研究雷达成像系统时采用的是真实孔径雷达系统(Real Aperture Radar)。
真实孔径雷达成像系统及处理设备相对较为简单，但它存在一个难以解决的问题，就是其方位分辨率要受到天线尺寸的限制。
所以要想用真实孔径雷达系统获得较高的分辨率，就需要较长的天线。
但是所采用天线的长短往往又受制于雷达系统被载平台大小的限制，不可能为了提高分辨率无休止地增加天线长度。
幸运地是，随着雷达成像理论，天线设计理论、信号处理、计算机软件和硬件体系的不断完善和发展，合成孔径雷达(Synthetic Aperture Radar)的概念被提出来。
合成孔径雷达系统的成像原理简单来说就是利用目标与雷达的相对运动，通过单阵元来完成空间采样，以单阵元在不同相对空间位置上所接收到的回波时间采样序列去取代由阵列天线所获取的波前空间采样集合。
只要目标被发射能量波瓣照射到或位于波束宽度之内，此目标就会被采样并被成像。
利用目标－雷达相对运动形成的轨迹来构成一个合成孔径以取代庞大的阵列实孔径，从而保持优异的角分辨率。
从潜在的意义上来说，其方位分辨率与波长和斜距无关，是雷达成像技术的一个飞跃，因而具有巨大的吸引力，特别是对于军事和地理遥感的应用更是如此。
因此，合成孔径雷达(SAR)已经成为雷达成像技术的主流方向。
1.1 合成孔径雷达的概念合成孔径雷达是一种高分辨率相干成像雷达。
高分辨率在这里包含着两方面的含义：即高的方位向分辨率和足够高的距离向分辨率。
它采用多普勒频移理论和雷达相干理论为基础的合成孔径技术来提高雷达的方位向分辨率；而距离向分辨率的提高则通过脉冲压缩技术来实现。
它的具体含义我们可以通过以下四个方面来理解：（1）从合成孔径的角度。
它利用载机平台带动天线运动，在不同位置上以脉冲重复频率（PRF）发射和接收信号，并把一系列回波信号存储记录下来，然后作相干处理，就如同在所经过的一系列位置上，都有一个天线单元在同时发射和接收信号一样，这样就在平台所经过的路程上形成一个大尺寸的阵列天线，从而获得很窄的波束。
如果脉冲重复频率达到一定程度（足够高），以致相邻的天线单元间首尾相接，则可看作形成了连续孔径天线。
诚然这个大孔径天线要靠信号处理的方法合成。
这种解释方法给出了合成孔径的字面解释。
（2）从多普勒频率分辨的角度。
如果我们考察点目标在相参脉冲串中的相位历程，求出其多普勒频移，对于在同一波束、同一距离波门内但不同方位的点目标，由于其相对于雷达的径向速度不同而具有不同的多普勒频率，因此可以用频谱分析的方法将它们区分开。
这种理解又被称为多普勒波束锐化。
（3）从脉冲压缩的角度。
对于机载正侧视测绘的雷达，地面上的点目标在波束扫描过的时间里，与雷达相对距离变化近似地符合二次多项式。
点目标对应的横向回波为线性调频信号，该线性调频信号的调频斜率由发射信号的波长、目标与雷达的距离及载机的速度决定。
对此线性调频信号进行匹配滤波，及脉冲压缩处理，就可以获得比真实天线波束窄得多的方位分辨率。
因此在SAR信号处理中，经常有纵向压缩、横向压缩的说法。
（4）从光学全息照相的角度。
如果将线性调频信号作为合成孔径雷达的发射信号，则一个点目标的回波在记录胶片上将呈现Fresnel衍射图，这点和点目标的光学全息图很相似。
因此可以用光学全息成像的步骤，来得到原目标的图像。
这种与全息照相的相似性，启发了早期的研究者采用光学处理器来实现合成孔径雷达信号处理。
以上几种说明虽然从不同的角度出发来说明合成孔径的概念，但都揭示了合成孔径雷达的本质特征，从而为深入理解合成孔径雷达的概念指明了方向。
1.2 合成孔径雷达的分类一般情况下合成孔径雷达根据雷达载体的不同，可分为星载SAR，机载SAR 和无人机载SAR等类型。
根据SAR视角不同，可以分为正侧视、斜视和前视等模式。
根据SAR工作的不同方式，又可以分为条带式(Stripmap SAR)，聚束式(Spotlight SAR)，扫描式(Scan SAR)等(如图1.1所示)。
它们在技术上各具特点，应用上相辅相成。
目前世界上能够使用的星载和机载SAR系统共有28个。
其中处于使用状态的星载SAR系统共有5个。
而处于使用状态的机载SAR系统有23个。
多数系统具有多种极化方式。
最大分辨力30×30cm。
最大传输数据率100M字节/秒。
1.3 合成孔径雷达(SAR)的特点（1）二维高分辨力。
（2）分辨力与波长，载体的飞行高度，雷达的作用距离无关。
（3）强透射性：不受气候、昼夜等因素影响，具有全天候成像优点；如果选择合适的雷达波长，还能够透过一定的遮蔽物。
（4）包括多种散射信息：不同的目标，往往具有不同的介电常数、表面粗糙度等物理和化学特性，它们对微波的不同频率、透射角、及极化方式将呈现不同的散射特性和不同的穿透力，这一性质为目标分类及识别提供了极为有效的新途径。
（5）多功能多用途：例如采用并行轨道或者一定基线长度的双天线，可以获得包括地面高度信息在内的三维高分辨图像。
（6）多极化，多波段，多工作模式。
（7）实现合成孔径原理，需要复杂的信号处理过程和设备。
（8）与一般相干成像类似，SAR图像具有相干斑效应，影响图像质量，需要用多视平滑技术减轻其有害影响。
2合成孔径雷达的发展历史2.1 国外合成孔径雷达的发展历程及现状雷达诞生于二战中，从雷达诞生起，就与国防密切不可分，战场上希望在雷达屏幕上能看到目标的真实图像，而不仅是一个亮点。
