合成孔径雷达⼲涉测量概述合成孔径雷达⼲涉测量（InSAR）简述摘要：本⽂主要介绍了合成孔径雷达⼲涉测量技术的发展简史、基本原理、及其3种基本模式，并且对其数据处理的基本步骤进⾏了概述。

最后，还讲述合成孔径雷达⼲涉测量的主要应⽤，并对其未来发展进⾏了展望。

关键字：合成孔径雷达合成孔径雷达⼲涉测量微波遥感影像1.发展简史合成孔径雷达（Synthetic Aperture Radar，SAR）是⼀种⾼分辨率的⼆维成像雷达。

它作为⼀种全新的对地观测技术，近20年来获得了巨⼤的发展，现已逐渐成为⼀种不可缺少的遥感⼿段。

与传统的可见光、红外遥感技术相⽐，SAR 具有许多优越性，它属于微波遥感的范畴，可以穿透云层和甚⾄在⼀定程度上穿透⾬区，⽽且具有不依赖于太阳作为照射源的特点，使其具有全天候、全天时的观测能⼒，这是其它任何遥感⼿段所不能⽐拟的；微波遥感还能在⼀定程度上穿透植被，可以提供可见光、红外遥感所得不到的某些新信息。

随着SAR 遥感技术的不断发展与完善，它已经被成功应⽤于地质、⽔⽂、海洋、测绘、环境监测、农业、林业、⽓象、军事等领域。

L. C. Graham 于1974 年最先提出了合成孔径雷达⼲涉测量（InSAR ）三维成像的概念，并⽤于⾦星测量和⽉球观察。

后来Zebker、G. Fornaro及A. Pepe 等做出了进⼀步的研究,以解决InSAR 处理系统中有关基线估计、SAR 图像配准、相位解缠及DEM ⽣成等⽅⾯的问题。

⾃1991 年7 ⽉欧空局发射载有C 波段SAR 的卫星ERS- 1 以来，极⼤地促进了有关星载SAR 的InSAR 技术研究与应⽤。

由于有了优质易得的InSAR 数据源，⼤批欧洲研究者加⼊到这个领域，亚洲（主要是⽇本）的⼀些研究者也开展了这⽅⾯的研究。

⽇本于1992 年2 ⽉发射了JERS- 1，加拿⼤于1995 年初发射了RADARSAT，特别是1995 年ERS- 2 发射后，ERS- 1 和ERS- 2 的串联运⾏极⼤地扩展了利⽤星载SAR ⼲涉的机会，为InSAR 技术的研究提供了数据保证。

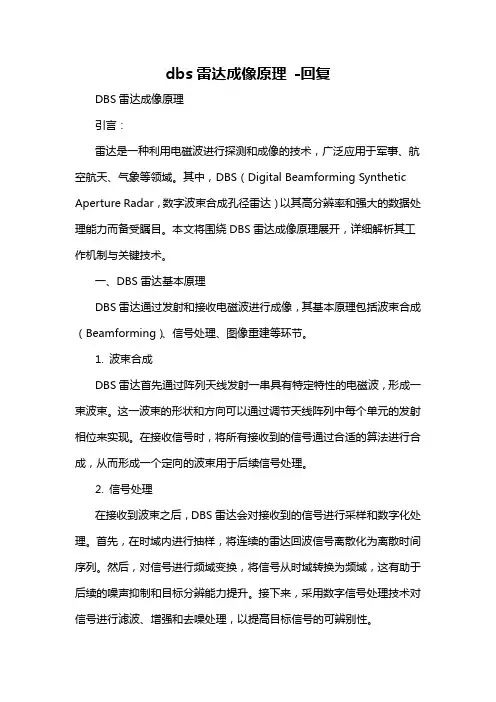

dbs雷达成像原理-回复DBS雷达成像原理引言：雷达是一种利用电磁波进行探测和成像的技术，广泛应用于军事、航空航天、气象等领域。

其中，DBS（Digital Beamforming Synthetic Aperture Radar，数字波束合成孔径雷达）以其高分辨率和强大的数据处理能力而备受瞩目。

本文将围绕DBS雷达成像原理展开，详细解析其工作机制与关键技术。

一、DBS雷达基本原理DBS雷达通过发射和接收电磁波进行成像，其基本原理包括波束合成（Beamforming）、信号处理、图像重建等环节。

1. 波束合成DBS雷达首先通过阵列天线发射一串具有特定特性的电磁波，形成一束波束。

这一波束的形状和方向可以通过调节天线阵列中每个单元的发射相位来实现。

在接收信号时，将所有接收到的信号通过合适的算法进行合成，从而形成一个定向的波束用于后续信号处理。

2. 信号处理在接收到波束之后，DBS雷达会对接收到的信号进行采样和数字化处理。

首先，在时域内进行抽样，将连续的雷达回波信号离散化为离散时间序列。

然后，对信号进行频域变换，将信号从时域转换为频域，这有助于后续的噪声抑制和目标分辨能力提升。

接下来，采用数字信号处理技术对信号进行滤波、增强和去噪处理，以提高目标信号的可辨别性。

3. 图像重建信号处理后，DBS雷达开始进行图像重建。

首先，将处理后的信号转换为散射中心遥感图像，该图像显示了目标的分布和反射特性。

然后，通过应用成像算法，如逆合成孔径雷达（InSAR）算法，对反射数据进行处理和呈现，生成最终的雷达图像。

二、DBS雷达关键技术在DBS雷达中，存在一些关键技术，对于实现高分辨率和高精度的成像具有重要意义。

1. 天线阵列设计天线阵列是DBS雷达的关键组成部分，其设计旨在实现波束的形状和方向控制。

通常采用线性、圆形、矩形等形状的天线阵列，具有不同的方向图特性。

根据成像需求和实际应用，可以选择不同布局和天线间距，以实现最佳成像效果。

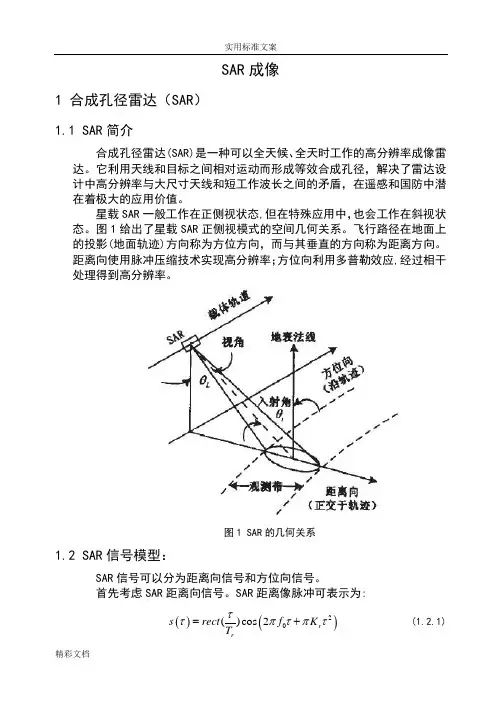

SAR 成像1 合成孔径雷达（SAR ）1.1 SAR 简介合成孔径雷达(SAR)是一种可以全天候、全天时工作的高分辨率成像雷达。

它利用天线和目标之间相对运动而形成等效合成孔径，解决了雷达设计中高分辨率与大尺寸天线和短工作波长之间的矛盾，在遥感和国防中潜在着极大的应用价值。

星载SAR 一般工作在正侧视状态,但在特殊应用中，也会工作在斜视状态。

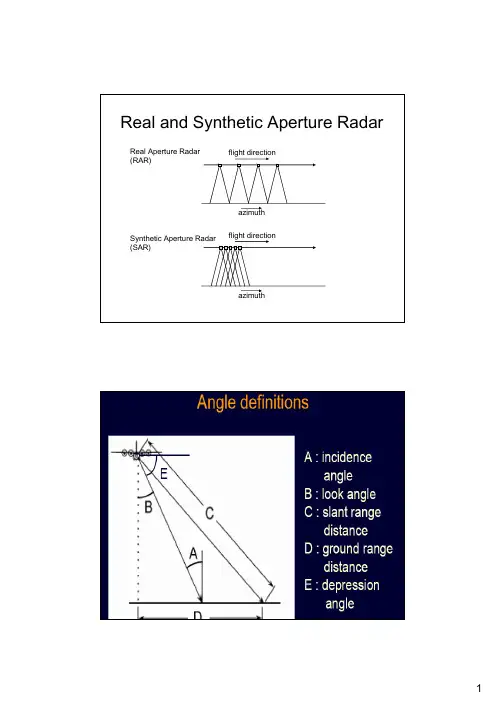

图1给出了星载SAR 正侧视模式的空间几何关系。

飞行路径在地面上的投影(地面轨迹)方向称为方位方向，而与其垂直的方向称为距离方向。

距离向使用脉冲压缩技术实现高分辨率；方位向利用多普勒效应,经过相干处理得到高分辨率。

图1 SAR 的几何关系1.2 SAR 信号模型：SAR 信号可以分为距离向信号和方位向信号。

首先考虑SAR 距离向信号。

SAR 距离像脉冲可表示为:()()20()cos 2r rs rect f K T ττπτπτ=+ (1.2.1)其中，r T 为脉冲持续时间，r K 为距离向昧冲的调频率，0f 为中心频率， τ以脉神中心为参考原点。

任一照射时刻的反射能量脉冲波形和照射区域内地面反射系数r g 的卷积，如下所示:()()()r r s g s τττ=⊗ (1.2.2) 考察距雷达0R 处的一个目标点，其后向散射系数0σ的幅度为A ，则式(1.2.2)中的()02r g A R c δτ=-，其中c 为光速，02R c 为该点的信号延时。

所以可知，该点目标的接收信号为:()()()()200002()cos 222r r rR cs Arect f R c K R c T ττπτπτφ-=-+-+(1.2.3)其中，φ表示地表散射过程可能引起的首达信号相位改变。

现在考虑方位向信号。

由于大多数SAR 天线在方位面内没有加权，其单程方向图可以近似为一个sin c 函数:()0.886sin a bw P c θθβ⎛⎫≈⎪⎝⎭(1.2.4) 其中θ为斜距平面内测得的与视线的夹角，bw β方位向波束宽度0.886a L θλ，a L 为方位向天线长度。

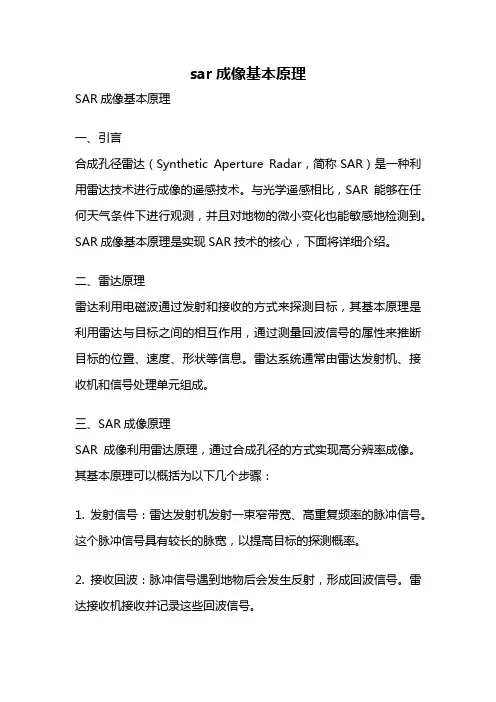

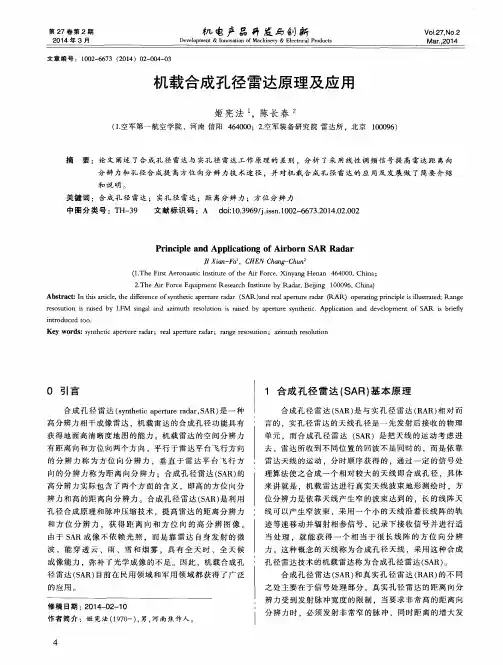

sar成像基本原理SAR成像基本原理一、引言合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种利用雷达技术进行成像的遥感技术。

与光学遥感相比，SAR能够在任何天气条件下进行观测，并且对地物的微小变化也能敏感地检测到。

SAR成像基本原理是实现SAR技术的核心，下面将详细介绍。

二、雷达原理雷达利用电磁波通过发射和接收的方式来探测目标，其基本原理是利用雷达与目标之间的相互作用，通过测量回波信号的属性来推断目标的位置、速度、形状等信息。

雷达系统通常由雷达发射机、接收机和信号处理单元组成。

三、SAR成像原理SAR成像利用雷达原理，通过合成孔径的方式实现高分辨率成像。

其基本原理可以概括为以下几个步骤：1. 发射信号：雷达发射机发射一束窄带宽、高重复频率的脉冲信号。

这个脉冲信号具有较长的脉宽，以提高目标的探测概率。

2. 接收回波：脉冲信号遇到地物后会发生反射，形成回波信号。

雷达接收机接收并记录这些回波信号。

3. 数据处理：得到的回波信号经过一系列的信号处理，包括去除噪声、时频分析等。

4. 距离测量：利用回波信号的到达时间差来计算与目标的距离。

5. 多普勒频移补偿：由于平台和目标的相对运动会导致回波信号的多普勒频移，需要进行补偿。

6. 合成孔径：SAR利用雷达平台的运动合成一个虚拟的大孔径，通过接收不同位置上的回波信号，并将其合成一幅高分辨率的图像。

7. 图像生成：通过对合成孔径信号进行快速傅里叶变换（FFT），可以得到目标的散射系数图像。

四、SAR成像的优势相比于光学遥感，SAR具有以下几个优势：1. 天气无关性：SAR可以在任何天气条件下观测，不受云层、雾霾等影响。

2. 全天候能力：SAR可以在白天和夜晚进行观测，不受光照条件的限制。

3. 高分辨率：SAR通过合成孔径技术可以实现很高的分辨率，可以检测到地表的微小变化。

4. 三维信息：SAR可以获取地表的高程信息，实现三维重建。

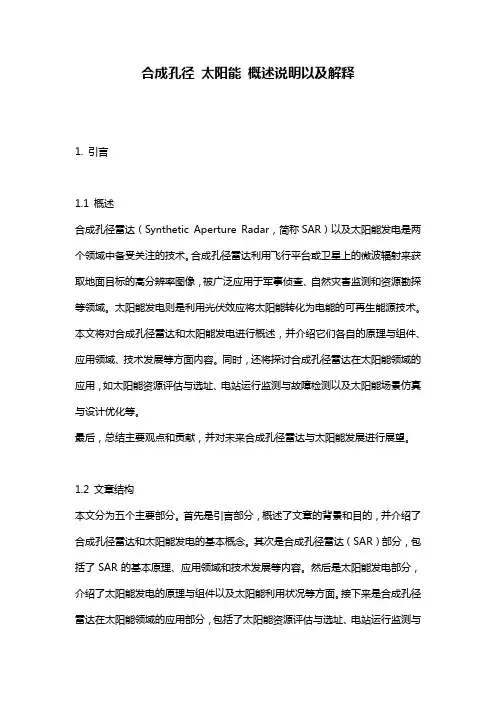

合成孔径太阳能概述说明以及解释1. 引言1.1 概述合成孔径雷达（Synthetic Aperture Radar，简称SAR）以及太阳能发电是两个领域中备受关注的技术。

合成孔径雷达利用飞行平台或卫星上的微波辐射来获取地面目标的高分辨率图像，被广泛应用于军事侦查、自然灾害监测和资源勘探等领域。

太阳能发电则是利用光伏效应将太阳能转化为电能的可再生能源技术。

本文将对合成孔径雷达和太阳能发电进行概述，并介绍它们各自的原理与组件、应用领域、技术发展等方面内容。

同时，还将探讨合成孔径雷达在太阳能领域的应用，如太阳能资源评估与选址、电站运行监测与故障检测以及太阳能场景仿真与设计优化等。

最后，总结主要观点和贡献，并对未来合成孔径雷达与太阳能发展进行展望。

1.2 文章结构本文分为五个主要部分。

首先是引言部分，概述了文章的背景和目的，并介绍了合成孔径雷达和太阳能发电的基本概念。

其次是合成孔径雷达（SAR）部分，包括了SAR的基本原理、应用领域和技术发展等内容。

然后是太阳能发电部分，介绍了太阳能发电的原理与组件以及太阳能利用状况等方面。

接下来是合成孔径雷达在太阳能领域的应用部分，包括了太阳能资源评估与选址、电站运行监测与故障检测以及太阳能场景仿真与设计优化等方面的内容。

最后是结论和展望部分，对全文进行总结，并展望了合成孔径雷达和太阳能发展的未来。

1.3 目的本文的目的是通过对合成孔径雷达和太阳能发电技术进行概述和解释，在读者中增强对这两个领域重要性以及相互融合应用发展前景的了解。

通过系统阐述它们各自的原理、应用以及最新技术进展，旨在为相关领域研究人员和工程师提供一个综合性的参考，并为未来相关研究与应用提供启示。

以上内容均为普通文本格式。

2. 合成孔径雷达(SAR)2.1 基本原理合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种通过收集和处理脉冲雷达反射信号来获取地面目标信息的遥感技术。

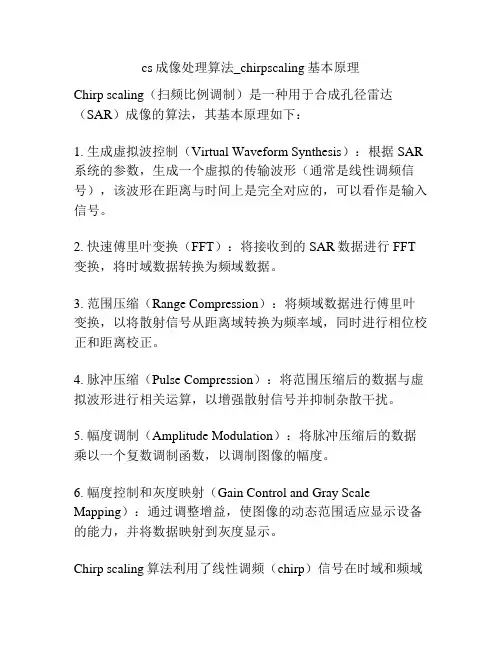

cs成像处理算法_chirpscaling基本原理
Chirp scaling（扫频比例调制）是一种用于合成孔径雷达（SAR）成像的算法，其基本原理如下：
1. 生成虚拟波控制（Virtual Waveform Synthesis）：根据SAR 系统的参数，生成一个虚拟的传输波形（通常是线性调频信号），该波形在距离与时间上是完全对应的，可以看作是输入信号。

2. 快速傅里叶变换（FFT）：将接收到的SAR数据进行FFT 变换，将时域数据转换为频域数据。

3. 范围压缩（Range Compression）：将频域数据进行傅里叶变换，以将散射信号从距离域转换为频率域，同时进行相位校正和距离校正。

4. 脉冲压缩（Pulse Compression）：将范围压缩后的数据与虚拟波形进行相关运算，以增强散射信号并抑制杂散干扰。

5. 幅度调制（Amplitude Modulation）：将脉冲压缩后的数据乘以一个复数调制函数，以调制图像的幅度。

6. 幅度控制和灰度映射（Gain Control and Gray Scale Mapping）：通过调整增益，使图像的动态范围适应显示设备的能力，并将数据映射到灰度显示。

Chirp scaling算法利用了线性调频（chirp）信号在时域和频域
上的性质，通过合适的信号设计和处理方法，实现了SAR图像的高分辨率成像。

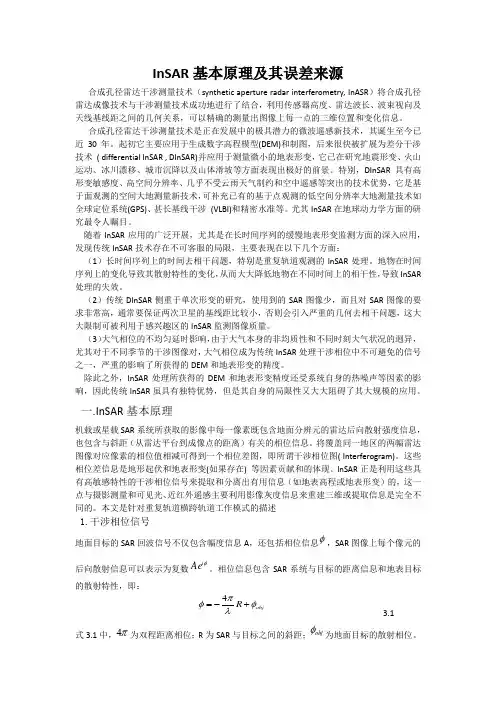

InSAR 基本原理及其误差来源合成孔径雷达干涉测量技术（synthetic aperture radar interferometry, InASR ）将合成孔径雷达成像技术与干涉测量技术成功地进行了结合，利用传感器高度、雷达波长、波束视向及天线基线距之间的几何关系，可以精确的测量出图像上每一点的三维位置和变化信息。
