高中物理—电动势 闭合电路欧姆定律 st

高中物理：闭合电路的欧姆定律【知识点的认识】1．闭合电路欧姆定律（1）内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比。

（2）公式：①I＝（只适用于纯电阻电路）；②E＝U外+Ir（适用于所有电路）。

2．路端电压与外电阻的关系：一般情况U＝IR＝•R＝，当R增大时，U增大特殊情况（1）当外电路断路时，I＝0，U＝E＝，U＝0（2）当外电路短路时，I短【命题方向】（1）第一类常考题型是对电路的动态分析：如图所示，电源电动势为E，内阻为r，当滑动变阻器的滑片P处于左端时，三盏灯L1、L2、L3均发光良好。

在滑片P从左端逐渐向右端滑动的过程中，下列说法中正确的是（）A．小灯泡L1、L2变暗B．小灯泡L3变暗，L1、L2变亮C．电压表V1、V2示数均变大D．电压表V1、V2示数之和变大分析：在滑片P从左端逐渐向右端滑动的过程中，先分析变阻器接入电路的电阻如何变化，分析外电路总电阻的变化，由闭合电路欧姆定律分析干路电流的变化，即可由欧姆定律判断L2两端电压的变化，从而知道灯泡L2亮度的变化和电压表V2示数的变化。

再根据路端电压的变化，分析灯泡L3亮度的变化和电压表V1示数的变化；根据干路电流与L3电流的变化，分析L1电流的变化，即可判断灯泡L1亮度的变化。

根据路端电压的变化，判断两电压表示数之和的变化。

解：B、滑片P向右滑动的过程中，滑动变阻器接入电路的电阻变大，整个闭合回路的总电阻变大，根据闭合欧姆定律可得干路电流I＝变小，灯泡L2变暗，故B错误。

C、灯泡L2两端电压U2＝IR2变小，即电压表V2示数变小，电压表V1的读数为U1＝E﹣I （r+R2），变大，故C错误。

A、小灯泡L3变亮，根据串、并联电路的特点I＝I1+I3，I减小，I3＝变大，则通过小灯泡L1的电流I1减小，小灯泡L1变暗，故A正确。

D、电压表V1、V2示数之和为U＝E﹣Ir，I减小，U增大，故D正确。

故选AD。

点评：本题首先要搞清电路的连接方式，搞懂电压表测量哪部分电路的电压，其次按“局部→整体→局部”的思路进行分析。

闭合电路的欧姆定律知识集结知识元闭合电路的欧姆定律知识讲解闭合电路欧姆定律1．内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。

2．公式3．路端电压U与电流I的关系在电动势E和内阻r固定的电源两端接一阻值为R的纯电阻用电器，组成一闭合电路，如图所示：若用U表示闭合电路的路端电压，I表示通过电源的电流强度，则有：U=IRU=E-Ir在U-I坐标系上画出以上函数的图像，如下图所示：该图像包含的物理意义如下：截距：图像再纵轴上的截距表示电源电动势E，在横轴上的截距表示短路电流：斜率：直线的斜率的绝对值表示电源的内阻r4．电源U－I图象与电阻U－I图象的比较图象上的特征物理意义电源U－I图象电阻U－I图象图形图象表述的物理量变化关系电源的路端电压随电路电流的变化关系电阻两端电压随电阻中的电流的变化关系图线与坐标轴交点与纵轴交点表示电源电动势E，与横轴交点表示短路电流过坐标轴原点，表示没有电压时电流为零图线上每一点坐标的乘积UI表示电源的输出功率表示电阻消耗的功率图线上每一点对应的U、I比值表示外电阻的大小，不同点对应的外电阻大小不同每一点对应的比值均等大，表示此电阻的大小图线斜率的绝对值大小内电阻r电阻大小（1）闭合电路中的能量转化：qE=qU外+qU内在某段时间内，电能提供的电能等于内、外电路消耗的电能的总和。

电源的电动势又可理解为在电源内部移送1C电量时，电源提供的电能。

（2）闭合电路中的功率关系：EI=U外I+U内I或者EI=I2R+I2r说明了电源提供的电能只有一部分消耗在外电路上，转化为其他形式的能，另一部分消耗在内阻上，转化为内能。

（3）电源提供的电功率（又称为电源的总功率）：R↑→P↓，R→∞时，P=0R↓→P↑，R→0时，（4）外电路消耗的电功率（又称之为电源的输出功率）：P=U外I定性分析从这两个式子可知，R很大或R很小时，电源的输出功率均不是最大。

定量分析所以，当R=r时，电源的输出功率为最大，图象表述：从P－R图象中可知，当电源的输出功率小于最大输出功率时，对应有两个外电阻R1、R2时电源的输出功率相等。

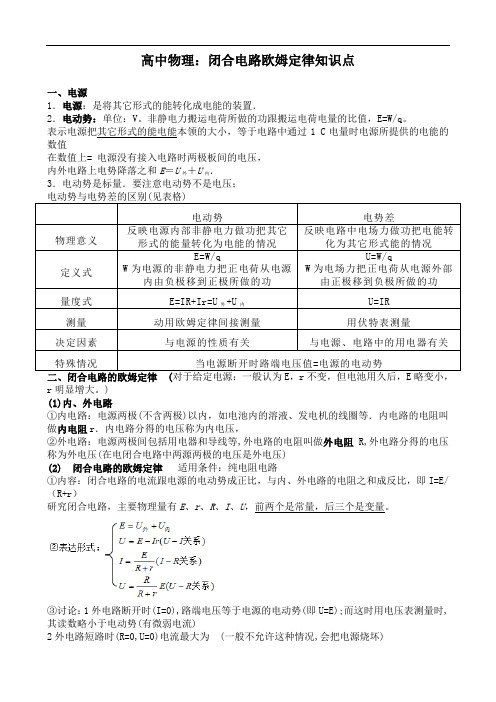

高中物理：闭合电路欧姆定律知识点一、电源1．电源：是将其它形式的能转化成电能的装置．2．电动势：单位：V。

非静电力搬运电荷所做的功跟搬运电荷电量的比值，E=W/q。

表示电源把其它形式的能电能本领的大小，等于电路中通过1 C电量时电源所提供的电能的数值在数值上= 电源没有接入电路时两极板间的电压，内外电路上电势降落之和E＝U外＋U内．3．电动势是标量．要注意电动势不是电压；电动势电势差物理意义反映电源内部非静电力做功把其它形式的能量转化为电能的情况反映电路中电场力做功把电能转化为其它形式能的情况定义式E=W/qW为电源的非静电力把正电荷从电源内由负极移到正极所做的功U=W/qW为电场力把正电荷从电源外部由正极移到负极所做的功量度式E=IR+Ir=U外+U内U=IR 测量动用欧姆定律间接测量用伏特表测量决定因素与电源的性质有关与电源、电路中的用电器有关特殊情况当电源断开时路端电压值=电源的电动势r明显增大。

)(1)内、外电路①内电路：电源两极(不含两极)以内，如电池内的溶液、发电机的线圈等．内电路的电阻叫做内电阻r．内电路分得的电压称为内电压，②外电路：电源两极间包括用电器和导线等,外电路的电阻叫做外电阻R,外电路分得的电压称为外电压(在电闭合电路中两源两极的电压是外电压)(2) 闭合电路的欧姆定律适用条件：纯电阻电路①内容：闭合电路的电流跟电源的电动势成正比，与内、外电路的电阻之和成反比，即I=E/（R+r）研究闭合电路，主要物理量有E、r、R、I、U，前两个是常量，后三个是变量。

③讨论：1外电路断开时(I=0),路端电压等于电源的电动势(即U=E);而这时用电压表测量时,其读数略小于电动势(有微弱电流)2外电路短路时(R=0,U=0)电流最大为(一般不允许这种情况,会把电源烧坏)(3)路端电压跟负载的关系①路端电压：外电路的电势降落，也就是外电路两端的电压．U＝E－Ir, 路端电压随着电路中电流的增大而减小；路端电压随外电阻变化的情况：R↓→I↑→U↓，反之亦然。

可编辑修改精选全文完整版高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，电源电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压．【答案】1A； 1.38V【解析】【分析】【详解】闭合开关S后，由闭合电路欧姆定律得：电路中的电流I为：I==A=1A路端电压为：U=IR=1×1.38=1.38（V）2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。

汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V，电源与电流表的内阻之和为0.05Ω。

车灯接通电动机未起动时，电流表示数为10A；电动机启动的瞬间，电流表示数达到70A。

求：（1）电动机未启动时车灯的功率。

（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。

（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时=-=U E Ir12V120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U R I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。

3．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。

（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1) EI R r=+ (2)0.2A 2.8V 【解析】 【详解】（1）由闭合电路的欧姆定律，得关系表达式:EI R r=+ （2）将E =3V ，r =1Ω，R =14Ω，代入上式得： 电流表的示数I =3A 141+=0.2A 电源两端的电压U=IR =2.8V4．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。

高三物理第一轮复习：闭合电路的欧姆定律知识精讲【本讲主要内容】闭合电路的欧姆定律1. 知道电源电动势和内阻的物理意义。

2. 理解闭合电路的欧姆定律及公式，并能用来解决电路问题。

3. 理解路端电压与电流（或外电阻）的关系，并能用来分析计算电路问题。

【知识掌握】 【知识点精析】1. 电源的电动势和内电阻（1）电源的电动势Ｅ：表示电源把其他形式的能转化为电能的本领的物理量。

它是由电源本身的性质决定的，跟外电路的组成无关。

不同的电源，电动势不同。

电动势越大，说明它在移送同样电荷的过程中能够把更多的其他形式的能转化为电能，能够维持导体两端的持续的电压。

电源的电动势等于电源没有接入电路时两极间的电压。

（2）电源的内电阻r ：电源内部电路的电阻。

电流通过内电路时要产生热量，电能转化为内能。

2. 闭合电路的欧姆定律：闭合电路中的电流跟电源的电动势成正比，跟闭合电路的总电阻成反比。

即rR EI +=或E ＝Ｉ（R ＋r ） E ＝U ＋Ir 等。

3. 路端电压Ｕ同外电阻R 的关系： （1）关系式：U ＝E －Ir （2）U ＝IR ＝Rr 1E rR ER+=+R ↑（↓）⇒rR EI +=，Ｉ↓（↑）⇒U ＝E －Ir ，U ↑（↓） 即路端电压随外电阻增大（减小）而增大（减小）。

外电阻R →∞电流I →0则内电压为0，外电压U=E 。

所以可以用内阻很大的电压表粗测电源的电动势。

外电阻R →0电流I=rE则内电压为E ，外电压U=0。

因电源的内阻很小，电流很大，易烧坏电源，应避免长时间发生。

4. 闭合电路的欧姆定律的U －I 图象（1）实线是通过实验所测得的数据实际得到的图线，虚线是将实线外推而得到的理论上存在的图线。

（2）图线与纵坐标的交点表示外电路断路时的路端电压，其值为E 。

（3）图线与横坐标的交点表示外电路短路时的短路电流，其值为E/r 。

（4）图线的斜率的绝对值表示内电阻。

5. 闭合电路的功率根据能量守恒有EIt=UIt+rt I 2（1）电源的总功率：电源把其它形式的能转化为电能的功率P=IE=IU+I U '（2）电源的输出功率：外电路消耗的功率P=IU=IE －r I 2 当电路为纯电阻电路时，其大小与外电路的负载电阻的大小、电源的电动势和内阻有关系，此时其表达式Rr4)r R (R E R )r R E (R I P 2222+-=+== 可见当R=r 时，电源的输出功率最大r4E P 2m =此时电源的效率%50rR RIE IU =+==η（3）电源内耗的功率：P=r I 2【解题方法指导】一. 闭合电路的计算［例1］（2001年春理综）如图所示，AB 、CD 为两根平行的相同的均匀的电阻丝。

第2节闭合电路的欧姆定律课程内容要求核心素养提炼1．知道非静电力做功，理解电动势的概念．2．经历闭合电路欧姆定律的理论推导过程，体验能量转化和守恒定律在电路中的具体应用，理解内、外电路的能量转化．3．理解内、外电路的电势降落，理解闭合电路欧姆定律．4．会用闭合电路欧姆定律分析路端电压与负载的关系，并能进行相关的电路分析和计算．1．物理观念：电动势、内阻、路端电压．2．科学思维：(1)通过闭合电路的能量转化推导闭合电路欧姆定律．(2)通过公式和图像法分析路端电压与负载的关系．一、电动势1．非静电力(1)非静电力的作用：电源把正电荷从负极搬运到正极的过程中，非静电力在做功，把其他形式的能转化为电势能．(2)非静电力的实质：在电池中是指化学作用，在发电机中是指电磁作用．2．电动势(1)物理意义：反映电源非静电力做功的本领的大小．(2)大小：在数值上等于非静电力把1C 的正电荷在电源内部从负极移送到正极所做的功．即E ＝W 非q．(3)单位：伏特(V)．(4)大小的决定因素：由电源中非静电力的特性决定，跟外电路无关．对于常用的干电池来说，电动势跟电源的体积无关．[思考]在电源中，非静电力的作用是什么？提示在电源内部，非静电力做功，把一定数量的正电荷从负极搬运到正极，使电荷的电势能增加，从而把其他形式的能转化为电势能．二、闭合电路欧姆定律及其能量分析1．闭合电路的组成闭合电路由内电路和外电路两部分组成．闭合电路—|—外电路—用电器、导线组成外电路，也就是电源之外的电路部分在外电路中，电流的方向为从电源的正极流向负极，沿电流方向电势降低—内电路—电源内部的电路在内电路中，电流的方向为从电源的负极流向正极，沿电流方向电势升高2．闭合电路中的能量转化如图所示，电路中电流为I ，在时间t 内，非静电力做的功等于内、外电路中电能转化为其他形式的能的总和，即EIt ＝I 2Rt ＋I 2rt ．3．闭合电路的欧姆定律闭合电路的欧姆定律—|—内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比—公式：I ＝ER ＋r ，适用于纯电阻电路—变形公式：E ＝U 外＋U 内或U ＝E －Ir ，适用于任何闭合电路三、路端电压与负载的关系1．路端电压与电流的关系(1)公式：U ＝E －Ir ．(2)图像(U －I 图像)：如图所示是一条倾斜的直线，该直线与纵轴交点的纵坐标表示电动势，斜率的绝对值表示电源的内阻．2．路端电压随外电阻的变化规律(1)当外电阻R 增大时，电流I 减小，外电压U 增大，当R 增大到无限大(断路)时，I ＝0，U ＝E ，即断路时的路端电压等于电源的电动势．(2)当外电阻R 减小时，电流I 增大，路端电压U 减小，当R 减小到0时，I ＝E /r ，U ＝0．可见，当电源两端短路时，通过电源的电流最大，此时容易烧坏电源，绝对不允许将电源两端用导线直接连接在一起．[判断](1)闭合电路中沿着电流的方向电势一定降低．(×)(2)在纯电阻电路中，闭合电路的电流跟内、外电路电阻之和成反比．(√)(3)电路断开时，电路中的电流为0，路端电压也为0．(×)探究点一闭合电路欧姆定律的理解和应用如图所示为一闭合电路，电源的电动势为E ，内阻为r ，外电阻的阻值为R ．闭合开关后电路的电流为I ．试结合上述情境，讨论下列问题：(1)写出闭合电路欧姆定律的表达式．有几种不同形式？(2)几种不同形式的表达式，其适用条件各是什么？提示(1)I ＝ER ＋r，E ＝U ＋U 内，E ＝U ＋Ir ．(2)I ＝ER ＋r适用于外电路为纯电阻的闭合电路，E ＝U ＋U 内和E ＝U ＋Ir ，适用于所有的闭合电路．1．三种表达方式(1)I ＝ER ＋r (2)E ＝U 外＋U 内(3)E ＝IR ＋Ir2．当电源没有接入电路时，因无电流通过内电路，所以U 内＝0，此时E ＝U 外，即电源的电动势等于电源没有接入电路时的路端电压．3．I ＝ER ＋r或E ＝I (R ＋r )只适用于外电路为纯电阻的闭合电路，U 外＝E －Ir 和E ＝U 外＋U 内适用于所有的闭合电路．4．闭合电路的欧姆定律反映的只是电动势和电压的数量关系，它们的本质是不同的，电动势反映了电源把其他形式的能转化为电能本领的大小；而路端电压反映了外电路中电能转化为其他形式能的本领大小．在如图所示的电路中，R 1＝9Ω，R 2＝5Ω，当a 、b 两点间接理想的电流表时，其读数为0.5A ；当a 、b 两点间接理想的电压表时，其读数为1.8V ．求电源的电动势和内电阻．解析当a 、b 两点间接理想的电流表时，R 1被短路，回路中的电流I 1＝0.5A ，由闭合电路欧姆定律得E ＝I 1(R 2＋r )代入数据得E ＝0.5(5＋r )①当a 、b 两点间接理想的电压表时，回路中的电流I 2＝U R 1＝1.89A ＝0.2A由闭合电路欧姆定律得E ＝I 2(R 2＋R 1＋r )E ＝0.2(5＋9＋r )②联立①②式得E ＝3V ，r ＝1Ω．答案3V1Ω[题后总结]应用闭合电路的欧姆定律解题的技巧(1)利用闭合电路欧姆定律解题，关键要明确外电路各电阻的连接关系，求出R 外．(2)明确电流表、电压表的示数为哪部分电路的电流、电压值．(3)利用串、并联电路的规律列出相应的方程，联立求解各部分电路的电压、电流、功率等．[训练1]有两个相同的电阻，阻值为R ，串联起来接在电动势为E 的电源上，通过每个电阻的电流为I ；若将这两个电阻并联，仍接在该电源上，此时通过一个电阻的电流为2I 3，则该电源的内阻是()A ．RB ．R 2C ．4RD ．R 8C[由闭合电路欧姆定律得，两电阻串联时，I ＝E 2R ＋r，两电阻并联时，23I ＝12·ER 2＋r ，解得r ＝4R ．][训练2]如图所示，电源的电动势为6V ，内阻为1Ω，R 1＝5Ω，R 2＝10Ω，滑动变阻器R 3的阻值变化范围为0～10Ω，求电路的总电流的取值范围．解析当R 3的阻值为0时，R 2被短路，外电阻最小，电路的总电流最大．R 外＝R 1＝5Ω，I ＝E R 外＋r ＝65＋1A ＝1A当R 3的阻值为10Ω时，外电阻最大，电路的总电流最小．R 并＝R 3R 2R 3＋R 2＝5Ω，R 外′＝R 1＋R 并＝10ΩI ′＝E R 外′＋r ＝610＋1A ≈0.55A ．答案0.55～1A探究点二路端电压与负载的关系如图，以电路的电流为横轴，路端电压为纵轴，建立路端电压U 与电流I 的U －I 图像．请思考，图线与纵轴的交点表示的物理意义是什么？纵坐标从0开始时，图线与横轴的交点表示的物理意义是什么？直线的斜率的绝对值表示的物理意义又是什么？提示图线与纵轴的交点表示电源的电动势；纵坐标从0开始时，图线与横轴的交点表示短路电流；图线斜率的绝对值表示电源的内阻，即r ＝|ΔUΔI |．1．路端电压随外电阻的变化规律(1)外电阻R 增大时，电流I 减小，内电压减小，路端电压U 增大，当R 增大到无限大(断路)时，I ＝0，U ＝E ，可由此测出电源两极间的电压，即为电动势．(2)外电阻R 减小时，电流I 增大，内电压增大，路端电压U 减小，当R 减小到0(短路)时，I 短＝Er，U ＝0，因为r 很小，则此时I 短很大，则会烧坏电源，甚至引起火灾．2．路端电压U 随电流I 变化的图像(即电源的U －I 关系图像)(1)U －I 图像的函数表达式：U ＝E －Ir ．(2)U －I 图像特点：位于第一象限，与横纵坐标轴相交的倾斜直线，如图所示．(3)推论．①外电路断路时，I ＝0，由U ＝E －Ir 知，U ＝E ，所以U －I 图像纵轴上的截距表示电源的电动势E ，即断路时，路端电压在数值上等于电源的电动势．②外电路短路时：U ＝0，所以U －I 图像横轴上的截距表示电源的短路电流I 短＝Er ，因此电源的内阻r ＝EI 短，即内阻等于U －I 图像斜率的绝对值．(多选)用如图甲所示的电路来测量电池电动势和内阻，根据测得的数据作出了如图乙所示的U －I 图像，由图可知()A ．电池电动势的测量值是1.4VB ．电池内阻的测量值是3.5ΩC ．外电路发生短路时的电流为0.4AD ．电压表的示数为1.2V 时，电流表的示数I ′＝0.2A AD[由闭合电路欧姆定律U ＝E －Ir 知，当I ＝0时，U ＝E ＝1.4V ．U －I 图线的斜率表示电源的内阻，则r ＝ΔU ΔI ＝1.4－1.00.4－0Ω＝1Ω．纵轴的刻度值不是从0开始的，则U －I 图线的横轴截距不再表示U ＝0时的短路电流，而是表示路端电压为1V 时的干路电流是0.4A ，因为ΔUΔI ＝r ＝常数，从图中易知1.4－1.2I ′＝1.4－1.00.4，所以I ′＝0.2A ．][题后总结]电源的U －I 图像与电阻的U －I 图像的比较电源电阻U －I 图像研究对象电源导体物理意义电源的输出特性曲线反映了I 跟U 的正比关系斜率斜率的绝对值表示电源的内阻斜率表示导体的电阻[训练3]如图所示是某电源的路端电压与电流的关系图像，下列结论正确的是()A ．电源的电动势为1.0VB ．电源的内阻为2.0ΩC ．电源的短路电流为0.5AD ．电源的内阻为12.0ΩB[由闭合电路欧姆定律U ＝E －Ir 得，当I ＝0时，U ＝E ，即图线与纵轴交点表示断路状态，电动势E ＝6.0V ，故选项A 错误；电源的内阻等于图线斜率的绝对值大小，r ＝|ΔUΔI|＝|6.0－5.00.5|Ω＝2.0Ω，故选项B 正确，选项D 错误；外电阻R ＝0时，短路电流为I ＝Er ＝6.02.0A ＝3.0A ，故选项C 错误．][训练4](多选)如图所示，用两节干电池点亮几只小灯泡，当逐一闭合开关，接入灯泡增多时，下列说法正确的是()A ．灯少时各灯较亮，灯多时各灯较暗B ．灯多时各灯两端的电压较低C ．灯多时通过电池的电流较大D ．灯多时通过各灯的电流较大ABC[由于灯泡并联在电路中，所以接入电路的灯泡越多，总电阻越小，电路的总电流越大，选项C 正确；此时电源的内电压越大，路端电压越低，选项B 正确；流过每只灯泡的电流越小，每只灯泡越暗，选项A 正确，选项D 错误．]探究点三电路故障的分析方法1．电压表检测法(1)断路故障的判断：用电压表与电源并联，若电压表的示数不为0，说明电源完好，再将电压表逐段与电路其他元件并联，若电压表指针偏转，则这段电路中有断点．(2)短路故障的判断：用电压表与电源并联，若电压表的示数不为0时，再逐段与电路其他元件并联，若电压表的示数为0，该段电路被短路；若电压表的示数不为0，则该段电路没被短路．2．假设法已知电路发生某种故障，寻找故障发生在何处时，可将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，进行推理，推理结果若与题述物理现象符合，则故障可能发生在这部分电路．直到找出发生故障的具体位置．如图所示，电灯L 标有“4V 1W ”，滑动变阻器R 的总电阻为50Ω．当滑片P 滑至某位置时，L 恰好正常发光，此时电流表示数为0.45A ．由于外电路发生故障，电灯L 突然熄灭，此时电流表的示数变为0.5A ，电压表的示数为10V ．若导线连接完好，电路中各处接触良好．求：(1)发生的故障是短路还是断路，发生在何处；(2)发生故障前，滑动变阻器接入电路的阻值；(3)电源的电动势和内电阻．解析(1)电路发生故障后，电流表的示数增大，路端电压U 端＝U 1＝I 1R 1也增大，可知外电路的总电阻增大，一定在外电路某处发生断路．由于电流表有示数，R 1不可能断路，电压表也有示数，滑动变阻器R 也不可能断路，只可能是电灯L 发生断路．(2)L 断路后，外电路只有R 1，因无电流流过R ，电压表的示数等于路端电压，U 1＝U 端＝10V ，R 1＝U 1I 1＝100.5Ω＝20Ω．L 未断路时恰好正常发光，U L ＝4V ，I L ＝P L U L＝0.25A ，U 端′＝U 1′＝I 1′R 1＝0.45×20V ＝9V ，R ＝U R I R ＝U 端′－U L I L ＝9－40.25Ω＝20Ω．(3)根据闭合电路欧姆定律E ＝U ＋Ir ，故障前E ＝9V ＋(0.45A ＋0.25A)r ，故障后E ＝10V ＋0.5A·r ，得E ＝12.5V ，r ＝5Ω．答案(1)断路灯L(2)20Ω(3)12.5V5Ω。
