电气设备工程中的开关柜规范要求电气设备工程中的开关柜是保护和控制电气设备的重要组成部分。
为了确保其安全性和可靠性,开关柜的设计、制造和安装必须符合一系列的规范要求。
本文将探讨在电气设备工程中开关柜需要满足的规范要求。
一、开关柜设计要求在设计开关柜时,需要考虑以下几个方面的要求:1.尺寸和布置:开关柜的尺寸和布置应根据具体的工程要求进行设计。
应确保开关柜内部组件的合理布置,以方便操作和维护。
2.防护等级:根据使用环境的不同,开关柜的防护等级也有所要求。
比如在潮湿环境中使用的开关柜需要具备防水功能。
3.通风和散热:开关柜内部设备可能会产生一定的热量,因此设计时需要考虑通风和散热问题,以避免过热引起的设备故障。
4.电缆入出线方式:开关柜应提供合适的电缆入出线方式,确保电缆的良好接触,并防止短路和其他安全隐患。
二、开关柜制造要求制造开关柜时需要遵循以下规范要求:1.选材与加工:开关柜的材料应符合相关的标准,具备足够的强度和耐腐蚀性。
制造过程中需要采用适当的加工技术,确保开关柜的质量和精度。
2.标识和铭牌:开关柜上应标识相关的技术参数和安全警示信息,以方便运维人员了解和操作。
铭牌应固定在开关柜的易于查看的位置。
3.接地和防雷:开关柜需要正确接地,以确保安全运行。
对于易受雷击的区域,还需要加装防雷装置。
4.绝缘和安全:开关柜各组件之间的绝缘需要符合相关的标准要求,以防止电器漏电和触电危险。
此外,开关柜的外壳和门应具备防护功能,以防止误触和人身伤害。
三、开关柜安装要求安装开关柜时需要遵守以下几点要求:1.安装位置和空间:开关柜的安装位置应考虑通风和维护的便利性,避免受到外部物体的阻挡。
同时,开关柜周围需要预留足够的空间,以方便设备的调试和维修。
2.固定和支撑:开关柜需要牢固地固定在支撑结构上,以避免因外部震动引起的设备松动和故障。
3.电缆布线和连接:对于进入开关柜的电缆需要合理布线,并正确连接到相应的设备上。
电气控制柜的布线要求1.控制柜布线应考虑电路的功能需求及设备的布局,合理划分布线区域。
常见的电气设备包括电源开关、电能计量仪表、保险丝、断路器、继电器、PLC、变频器等,应根据设备种类和功用合理布置其位置。
同时,应预留足够的空间以方便后续的维修和检修工作。
2.控制柜布线应按照相关标准和规范进行,如国家电工标准、工业规范等。
布线过程中应注意线缆的选用、连接方式、绝缘处理等。
线缆的选用应根据具体电流、电压和信号要求来选择。
各个线缆之间不应有交叉或纠缠,以免导致干扰和故障。
3.控制柜布线应尽量使电气线缆与控制柜的金属架构保持良好的接地连接,以提高整个系统的安全性。
对于一些特殊场合,还应配备综合保护装置,如过电压保护、漏电保护、短路保护等。
此外,应避免电路和设备之间的干扰,为敏感设备提供独立接地。
4.控制柜布线应有明确的标识,以便于操作与维护。
可以采用颜色编码、编号、图形标识等方式,将每个线缆与其相应的设备或终端进行关联标识。
在布线过程中应保持清晰、整齐,以便于查找和排除故障。
5.控制柜布线应避免过于密集或拥挤,要保持一定的间距以方便空气循环和散热。
尤其是对于高功率和频繁运行的设备,应留出足够的空间进行散热和冷却,以避免过热导致设备故障。
6.控制柜布线应考虑电缆的绕线半径和最小弯曲半径,以保证电缆的寿命。
过小的弯曲可能会导致电缆导体损伤和绝缘破裂。
通常应保持电缆的绕线半径不小于电缆直径的10倍。
7.控制柜布线应注意防火和防水措施。
布线区域应远离易燃、易爆物品,并应配备相应防火设施。
对于潮湿或有水汽的场所,应采用防水措施,如选用防水电缆、布置防水套管等。
综上所述,电气控制柜的布线应按照相关标准和规范进行,合理划分布线区域,注意电气设备的布局和位置。
布线过程中应注意线缆的选择、连接方式、接地处理等,保证电气的稳定性和安全性。
此外,还应注意标识、散热、线缆弯曲半径、防火防水等方面的要求。
通过合理的布线设计和施工,可以提高控制柜的可靠性和运行效率。
电气柜设计规范/电气元件安装规范(图文对照示意一适合车间装配人员参考)一)元器件安装基本规范1.1前提:所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2组装前首先看明图纸及技术要求1.3检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4检查元器件有无损坏1.5必须按图安装(如果有图)1.6元器件组装顺序应从板前视,由左至右,由上至下1.7同一型号产品应保证组装一致性1.8面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件:操作方便。
元器件在操作时,不应受到空间的防碍,不应有触及带电体的可维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定保证一、二次线的安装距离。
1.9组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。
1.11主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地,下图中为电抗器接地。
1.12对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况,安装距离应符合元件规定。
额定功率为75W及以上的管形电阻器应横装,不得垂直地面竖向安装。
下图为错误接法1.13所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。
1.14接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。
a)端子的标识1.15标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致,c)门上的器件1.17保护接地连续性保护接地连续性利用有效接线来保证。
电控柜制作规范电控柜制作规范为了规范电气安装质量,增强员工的质量意识,保证产品顺利交付,特制定本规范。
适用范围:本规范适用于配电柜、动力柜、控制柜等(以下统称电控柜)及其二次回路接线安装工程的施工和验收。
该标准以国家标准《GB-92电气装置安装工程盘、柜及二次回路接线施工及验收规程》为大纲,结合低压配电箱、柜安装工艺规范编制。
适用于公司生产和委外生产及工程现场安装的全面质量管理。
安装原则:所有电器元件必须依照图纸准确无误的进行安装。
如果遇到图纸错误以及设计不合理的地方,应迅速将信息反馈到技术中心。
由技术中心认定并修改成新的图纸发放后再继续施工。
不能及时发放图纸的必须由技术总监签署变更通知单才能继续施工。
各部门不得擅自更改施工方案。
制作规范:1.器件、柜壳的外观要求:合格证明齐全。
电器元件型号、规格应符合设计要求,外观应完好且附件齐全、密封良好。
2.电控柜门的要求:电控柜门应能在大于90°角内灵活转动,门在转动过程中不应损坏漆膜,不应使电器元件受到冲击,门锁上后不应有明显的晃动。
电控柜门与门之间的缝隙均匀差小于1000mm为1mm,大于1000mm为1.5mm,门与门框之间缝隙均匀差小于1000mm为2mm,大于1000mm为2.5mm。
3.壳体的要求:壳体焊接应牢固,焊缝应光洁均匀,不应有焊穿、裂缝、咬边、溅渣、气孔等现象,焊药皮应清除干净。
壳体表面处理后,漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑,用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
4.电镀件的要求:产品上所有电镀件的镀层(包括元器件本身的电镀件的镀层及紧固件)不得有起皮、脱落、发黑、生锈等现象。
5.电控柜漆层的要求:电控柜漆层应完整,无损伤,固定电器的支架等应做防腐处理。
安装于同一室内且经常监视的盘、柜,其盘面颜色一致,且具有清晰而不退色的丝印和铭牌。
柜内照明齐全,卫生干净整洁。
控制柜、变频柜设计要求及规范设计____________________审核_____________________批准_____________________2009年5月8日目录目录 (1)一.文件编制 (2)二.标记 (3)三.机械柜体 (4)四.布局排版 (5)五.接线 (7)六.接地绝缘 (10)七.检查 (12)附录 (14)A、参考标准目录B、导线、汇流排、紧固件配用表C、绝缘导线载流量计算表D、接地导体、螺柱关系表E、电气间隙和爬电距离表F、接头连接力矩表G、麻花钻与丝攻配合关系表H、导线颜色选用表一.文件编制本过程包括制造方接受图纸后对图纸的分册编制、消化核对,以及对生产过程中发现的问题和解决方法的记录。
对一些预完成的工作。
比如对元件的检查,如果不事先完成,那么在安装过程甚至结线阶段再发现这种错误,就会牵涉到采购,和元件商的交涉以及最麻烦的供货周期问题。
另外对元件合格证的收集会影响项目竣工资料的整理和收集的完整性。
1.接受图纸后,一套装订成全图,包括系统图、原理图、材料表、面板布置图、底板布置图和端子图等。
用于全过程包括调试和图纸的存档,由技术人员保管使用。
2.直至项目的结束要保持图纸的完整性、真实性、整洁性和过程信息记录的完整性。
3.第二套图纸,包括材料表,面板布置图及底板布置图和端子图。
主要用于材料核对、排版、放样、粘贴标签过程中使用。
4.第三套装订,包括原理图接线图。
由接线人员在接线过程中使用并保管。
5.在原理图中每个元件旁标注明型号和附件规格,以方便工艺安排。
当安装的辅料为特殊规格时,需要在布置图中明显标明,并在核实无库存情况下填写“辅料采购清单”。
文件保存路径为:...项目号\项目号+填写日期+“辅料采购清单”。
6.在图纸工艺安排过程中注意与材料表核对型号。
如果发现错误立即填写“设计人员勘误确认表”。
文件保存路径为:...项目号\项目号+填写日期+“设计人员勘误确认表”。

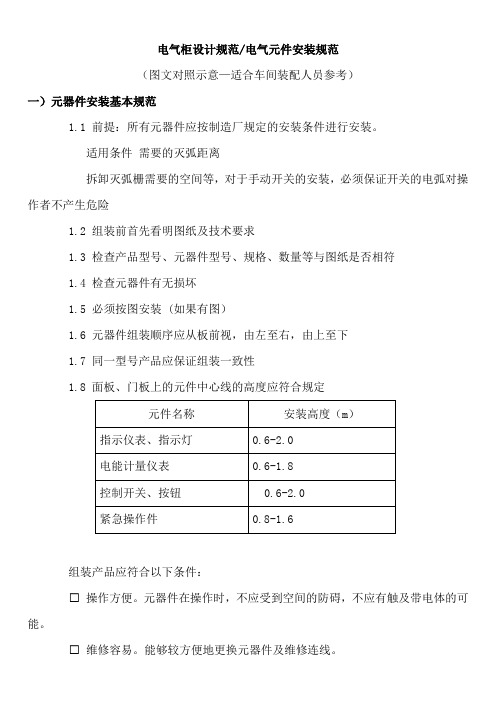

电气柜设计规范/电气元件安装规范(图文对照示意—适合车间装配人员参考)一)元器件安装基本规范1.1 前提:所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图)1.6 元器件组装顺序应从板前视,由左至右,由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件:操作方便。
元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。
1.11 主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地,下图中为电抗器接地。
1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致,c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
电气设备开关柜的规范要求电气设备开关柜在工业和建筑领域中起着重要的作用,用于控制、保护和分配电能。
为了确保安全可靠的运行,电气开关柜需要满足一系列的规范要求。
本文将探讨电气设备开关柜的规范要求,并介绍其基本构造和功能。
一、基本构造和功能电气设备开关柜通常由外壳、断路器、保险丝、继电器、电源配电等基本部件组成。
外壳一般采用金属材料制成,能够提供足够的机械强度和防护等级。
断路器用于控制和保护电路,可根据实际需求选择不同类型的断路器。
保险丝用于过载保护,能够在电路超过额定电流时切断电源。
继电器用于控制电路的开关操作,实现信号的放大和电路的控制。
电源配电系统用于将电能分配到不同的设备和电路中。
二、规范要求1. 设备选型:电气开关柜应按照国家电器行业标准进行选型,确保所选设备满足相应的技术指标和安全标准。
选型时应考虑电流负荷、额定电压、断路能力、短路保护、过载保护等因素。
2. 安装位置:电气设备开关柜应安装在干燥、通风、无腐蚀性气体和可靠的地面上,避免阳光直射和潮湿环境。
柜体的前部应保持足够的工作空间,以便操作和维修。
3. 接地保护:开关柜必须进行良好的接地保护,以确保人身安全和设备正常运行。
接地电阻应符合相关规范要求,并定期检测和维护。
4. 绝缘性能:电气开关柜的绝缘性能应达到标准要求,确保设备能够安全、可靠地运行。
绝缘材料和绝缘距离应符合相应的规范和标准。
5. 过载和短路保护:开关柜应配备过载和短路保护装置,以防止电路过载和短路引起的设备损坏和电气火灾。
过载保护可以使用断路器或保险丝,短路保护可以使用断路器或熔断器。
6. 维护和检修:开关柜应有良好的维护和检修条件,便于日常的操作和维护工作。
柜体内部应清洁整齐,设备状态应明确可见,易于检查和维修。
7. 标识和警示:开关柜上应有清晰的标识和警示标志,以便操作人员正确理解和操作。
标识应包括设备参数、电气连接图、安全警示等内容。
三、总结电气设备开关柜的规范要求对于确保电气设备的安全运行至关重要。
用柜体做防护的结构设计要求1.外部异物侵入的防护机柜应有足够的能力防止外界固体和液体的侵入,并要考虑到机械运行时的外界影响(即位置和实际环境条件),且应充分防止粉尘、冷却液和切屑侵入。
2.电击的防护设计带电部件应安装在符合有关技术要求的外壳内,直接接触的最低防护等级为IP2X或IPXXB。
应采取保护措施防止意外地触及电压超过50V的带电部件。
电气设备应具备保护人们免受电击的能力。
当按照有关规定将控制设备安装在一个系统中时,下述要求可保证所需要的防护措施。
考虑到控制设备的特殊要求,那些对于控制设备尤为重要的防护措施详细讲述如下。
1)直接接触的防护(1)概述。
电气设备的每个电路或部件,无论是否采取规定的措施,都应遵守下面的规定:可利用控制设备本身适宜的结构措施,也可利用在安装过程中采取的附加措施来获得对直接接触的防护。
可以要求制造商给出资料。
例如,安装了无进一步防护设施的开启式控制设备的场地,只有经过批准的人才允许进入。
例外:在这些防护措施不适用的场合,可以采用遮栏或外护物,将设备置于伸臂范围以外,使用阻挡物,使用结构或安装防护通道技术等来进行防护。
当电气设备安装在任何人(包括残疾人和儿童)都能打开的地方,其直接接触的防护等级应采用至少IP4X或IPXXD。
可以选择下述一种或几种防护设施,并考虑下述条款中提出的要求。
防护设施的选择应依从制造商和用户之间的协议。
制造商的产品目录中给出的资料准许作为协议书。
(2)利用挡板或外壳进行防护。
利用挡板或外壳进行防护应遵守下述要求。
①带电部件应安装在符合有关技术要求的外壳内,所有外壳的直接接触防护等级至少应为IP2X或IPXXB,金属外壳与被保护的带电部件之间的距离不得小于设计规范所规定的电气间隙和爬电距离,如果外壳是绝缘材料制成的则例外。
②如果壳体上部表面是容易接近的,所有外壳的直接接触的最低防护等级应为IP4X或IPXXD。
③所有挡板和外壳均应安全地固定在其位置上。
按钮
1.颜色
按钮操动器的颜色代码应符合表1的要求。
启动/接通操动器颜色应为白、灰或黑色,优先用白色,也允许选用绿色,但不允许用红色。
急停和紧急断开操动器应使用红色。
停止/断开操动器应使用黑、灰或白色,优先用黑色,不允许用绿色。
也允许选用红色,但靠近紧急操作器件不建议使用红色。
启动/接通与停止/断开交替操作的按钮操动器的优选颜色为白、灰或黑色,不允许用红、黄或绿色。
对于按动即引起运转而松开则停止运转(如保持—运转)的按钮操动器,其优选颜色为白、灰或黑色,不允许用红、黄或绿色。
复位按钮应为蓝、白、灰或黑色。
如果它们还用作停止/断开按钮,最好使用白、灰或黑色,优先选用黑色,但不允许用绿色。
对于不同功能使用相同颜色白、灰或黑(如启动/接通和停止/
断开操动器都用白色)的场合,应使用辅助编码方法(如形状、位置、符号等)以识别按钮操动器。
2.标记
除了前面所述功能识别以外,建议按钮用给出的符号标记,标记可标在其附近,最好直接标在操动器之上。
按钮符号标记见表2。
plc控制柜规范篇一:PLC电气柜设计要求PLC序言为确保系统的可靠性和安全性,有必要在系统设计前先充分把握设置场所的环境,然后再进行系统的构建。
从根本上讲,有必要将对PLC系统的应力(温度?湿度?振动?冲击?腐蚀性气体?过电流?噪声等)尽量减小。
但是,对策实行到什么程度,应该在考虑故障发生时的影响度和设置环境以及对策费用的基础上决定。
通过事先实施对策,可以提高系统的可靠性,并且可提高长期的运转率。
另外,各单元的规格,请参见相关资料。
PLC控制柜的安装环境以下就PLC控制柜(以下简称“柜”)安装时的环境条件及对策进行说明。
温度PLC的使用环境温度与元件的使用温度有关,通常应该在5?,40?的范围内。
另一方面,在非强制冷却的自然冷却的控制柜等中,由于设备及系统的节省空间及小型化,柜本1身也小型化了,那么柜内温度与柜外温度比较,由经验可知有时会高出10?,15?以上。
因此,有必要针对设置的场所及柜内的发热问题,采取以下的对策,为确保柜内的温度不超过单元的使用温度范围,应尽量保留充足的温度余量,使之在有余量的温度范围内使用。
高温(图1. 参照)?自然风冷式(依靠柜上下的百叶窗自然通风)向柜内安装时,不使用风扇、空调等冷却设备是最好的方法。
此时,有关PLC 的安装的注意点如下:1 不要设置在柜内热空气聚集的最上部2 为确保通风空间,上下部要和其他的设备、配线管等之间应维持充分的间隔距离3 不要在指定以外的方向进行安装(如纵向或上下颠倒),否则会造成PLC内部的异常发热4 不要安装在加热器、变压器、大容量电阻等发热量大的设备正上方5 避开阳光直射的地方?强制通风式(依靠柜上部的风扇进行强制通风)?强制循环式(依靠密闭结构的柜内的风扇进行强制循环通风)?房间整体冷却方式(用空调将放置控制柜的房间整体冷却)《注意事项》环境条件与冷却方式的关系如下。
2?将控制柜设置在粉尘少的房间内? ?或??设置在有粉尘的地方 ? ?或?使用风扇时的对策1 在外部空气的吸入口安装空气过滤器,采取防止灰尘进入的措施2 空气过滤器要定期用水清洗3 防备风扇及空调发生故障,可采取在PLC的附近安装温度感应器以发出报警的对策低温在寒冷地带等地方,早晨开机时温度低于0?时,可在柜内安装小容量的空间加热器,将柜内空气预热到5?左右。
电气控制柜设计规范
其次,电气控制柜的设计应考虑人身安全。
柜体的接地应符合安全规范,以防止人触电。
柜门应有防爆、防火装置,以确保操作人员的安全。
此外,柜体应具有足够的强度和稳定性,以抵抗外界环境的影响。
第三,电气控制柜的设计应满足布线和插接装置的要求。
布线应按照
国际电工委员会(IEC)的标准进行,以确保电气连接的可靠性和灵活性。
插接装置应与柜体配套,并且易于安装和更换。
第四,电气控制柜的设计应考虑到散热问题。
柜内设备运行时会产生
热量,如果散热不良会影响设备的性能和寿命。
因此,柜体应设计有合理
的散热结构,如散热风扇或散热片,以提供良好的通风和散热效果。
第五,电气控制柜的设计应考虑电磁兼容性(EMC)。
电磁干扰可能
影响柜内设备的正常运行,因此柜体应设计有抗干扰的措施,如屏蔽板和
滤波装置,以防止外界电磁信号的干扰。
第六,电气控制柜的设计应便于操作和维护。
柜内设备的布局应合理,方便操作和维修。
对于常用的设备,应提供便于操作的面板和按钮。
柜体
内的电气元件应有清晰的标识和维护手册,以便操作人员进行维护和故障
排除。
最后,电气控制柜的设计应进行严格的测试和验收。
在设计结束后,
应对柜体进行各项功能和安全性能的测试。
测试结果应记录在设计文档中,并由相关部门进行验收,以确保柜体的质量和性能符合规范要求。
综上所述,电气控制柜的设计规范包括符合国家和地方规范、考虑人
身安全、满足布线和插接装置要求、解决散热问题、考虑电磁兼容性、便
于操作和维护,并进行测试和验收。
通过遵循这些规范,可以确保电气控制柜的安全、可靠和高效运行。
