混凝土输送泵的种类
混凝土输送泵种类主要分为以下几种：
1. 压力式混凝土输送泵：通过液压驱动缸体活塞的运动，将混凝土从输送管道中压送到目标位置。
2. 气动式混凝土输送泵：通过压缩空气的力量，将混凝土从输送管道中推送到目标位置。
3. 泵送拖车：拖车是一种便携式的混凝土输送泵，可以移动到不同的工地进行混凝土输送。
4. 使用电动机驱动的混凝土输送泵：使用电动机作为动力源，将混凝土输送到需要的位置。
5. 使用柴油发动机驱动的混凝土输送泵：使用柴油发动机作为动力源，适用于没有电力供应的地区或需要大功率输送的工地。
这些是主要的混凝土输送泵类型，每种类型都有其适用的场景和特点。
选择合适的混凝土输送泵应根据工地的具体需求来确定。

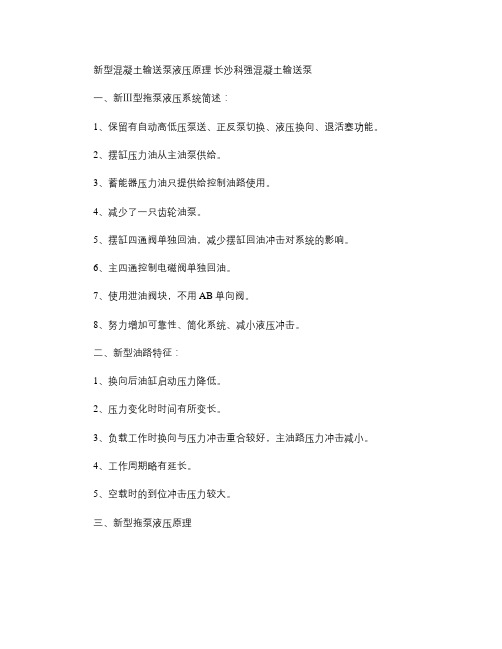

新型混凝土输送泵液压原理长沙科强混凝土输送泵一、新Ⅲ型拖泵液压系统简述：1、保留有自动高低压泵送、正反泵切换、液压换向、退活塞功能。
2、摆缸压力油从主油泵供给。
3、蓄能器压力油只提供给控制油路使用。
4、减少了一只齿轮油泵。
5、摆缸四通阀单独回油，减少摆缸回油冲击对系统的影响。
6、主四通控制电磁阀单独回油。
7、使用泄油阀块，不用AB 单向阀。
8、努力增加可靠性、简化系统、减小液压冲击。
二、新型油路特征：1、换向后油缸启动压力降低。
2、压力变化时时间有所变长。
3、负载工作时换向与压力冲击重合较好，主油路压力冲击减小。
4、工作周期略有延长。
5、空载时的到位冲击压力较大。
三、新型拖泵液压原理四、液压参数调节1、主油泵压力调节a 、松开溢流阀上调节杆的锁紧螺母，将溢流阀调节杆全部拧松，主油泵的恒压阀调节杆全部拧紧，恒功率阀调节杆按出厂时位置暂时不动b 、将发动机转速调至规定速度，（拖泵柴油机2000rpm ，电机1500rpm ），按点动按钮，观看主系统压力表，慢慢调紧溢流阀的调节杆，直至压力表的压力显示34MPa ，锁定溢流阀的调节杆接上步，慢慢拧松主油泵上恒压阀的调节杆，将压力降至31.5Mpa ，锁定恒压阀的调节杆。
若主油泵为2个，则需单独调节，即在油泵上测压接头上接压力表，分别调主油泵上恒压阀的调节杆，将压力降至31.5Mpa2、搅拌、支腿系统压力调定a 、将辅助阀组上的电磁换向阀下的叠加式溢流阀的压力调节螺杆全部拧松。
b 、关闭球阀，c 、调节电磁换向阀DT7下叠加溢流阀的调节螺杆，将搅拌系统的压力调至11MPa ，将搅拌反转压力继电器由大向小慢慢调节，当搅拌叶片出现反转时停止调节（安装已调节好的压力继电器本步骤省略）。
d 、拔下搅拌反转电磁阀的插头（DT6），将搅拌压力调至12Mpa 。
e 、打开球阀，将搅拌反转电磁阀（DT6）的插头装好。
f 、按支腿按钮，这时搅拌压力表显示的即为支腿系统的压力。
混凝土输送泵操作说明一、操作前准备1.安全检查：检查混凝土输送泵的各个部位是否完好无损，是否有漏水、漏油现象，是否有松动或磨损的地方。
2.电气检查：检查电源是否正常、接地是否良好，各个电控元件是否正常。
3.润滑检查：检查各个润滑点是否充足润滑，润滑部位是否正常。
二、操作步骤1.开启输送泵电源：先将动力电源打开，再将控制电源打开。
2.加注液压油：检查液压油箱油位，如不足应加注合适液压油。
3.启动发动机：按照发动机使用说明操作，启动发动机。
4.检查液压系统：启动后应检查液压系统的各个压力表是否工作正常。
5.检查输送泵系统：启动后应检查输送泵系统中液压油压力、液位等指示是否正常。
6.将输送泵臂展开：先将输送泵臂转角手柄转到最小角度，再将输送泵臂展开到适当位置，观察各液压缸是否正常工作。
7.连接输送管道：将输送管道连接到输送泵出料口，确保连接紧固牢固，不得有漏水现象。
8.准备就绪后，可以开始进行混凝土的输送。
三、操作注意事项1.操作者应熟悉设备的结构、性能、操作规程等，确保安全操作。
2.在进行操作前，要先向操作人员交代好操作要领和注意事项，确保操作人员了解并掌握。
3.操作过程中，应注意观察各指示器、压力表等是否正常工作，发现异常情况及时采取措施处理。
4.在输送泵工作过程中，要定期检查液压系统的油位、油温，及时补充液压油或更换油品。
5.在停机前，要将输送泵完全卸除混凝土，清洗干净，关闭发动机和控制电源，关闭阀门。
6.每天工作结束后，要对输送泵进行全面清洗，检查设备是否损坏，做好维护工作，保养设备。
四、操作时的安全注意事项1.严禁将手、头、脚等部位伸入设备运转部位，防止发生夹伤或滚轧事故。
2.操作人员应戴好安全帽、安全鞋等个人防护用品，确保自身安全。
3.操作人员应保持清醒，不能饮酒、吃饭、吸烟等，以免操作不慎导致事故发生。
4.操作人员应保持清洁，并配备合适的工作服，防止衣物被卷入设备中。
5.当发现设备有异常或故障时，应立即停机检查，严禁擅自操作，确保人身安全和设备安全。
混凝土输送泵规格型号一、产品概述混凝土输送泵是一种用于混凝土输送的机械设备，主要用于大型工程建设中的混凝土输送和注入，能够将混凝土输送到高处和远处的工地，提高工作效率和施工质量。
二、产品参数1.工作能力混凝土输送泵的工作能力决定了其使用范围和工作效率。
在选择混凝土输送泵时，需要考虑到其工作能力，包括输送距离、输送高度、输送流量和输送压力等参数，以满足不同工程的需求。
输送距离：最大水平输送距离为1000m；输送高度：最大输送高度为250m；输送流量：最大输送流量为180m³/h；输送压力：最大输送压力为20MPa。
2.动力系统混凝土输送泵的动力系统是其工作的核心，需要具备稳定的动力输出和高效的能量转换能力。
一般采用柴油发动机或电动机作为动力源。
柴油发动机：功率为132KW，转速为2200r/min；电动机：功率为90KW，额定电压为380V。
3.泵体结构混凝土输送泵的泵体结构决定了其输送能力和使用寿命。
一般采用全液压驱动，双回路液压系统，具有高效、稳定、安全的特点。
泵体型号：HBT60S1816-110；泵体总重量：9.5t；泵体尺寸：长6300mm，宽2100mm，高2600mm。
4.输送管路混凝土输送泵的输送管路是其输送能力的重要组成部分，需要具备高强度、耐磨损、耐高压和耐腐蚀等特点。
输送管路材料：采用高强度合金钢管，内衬聚氨酯或橡胶管。
5.控制系统混凝土输送泵的控制系统需要具备智能化、自动化、安全可靠的特点，能够实现全面的远程控制和自动化操作。
控制系统型号：PLC控制系统；控制方式：手动控制和自动控制；安全保护装置：具有过载、过压、欠压、缺相、断电自停等多重安全保护装置。
6.其它参数混凝土输送泵还需要具备其它参数，如轮胎型号、液压油箱容积、液压系统压力、液压油温、最大装车高度、最小转弯半径等。
三、产品特点1.高效混凝土输送泵具有高效的输送能力，能够提高施工效率和施工质量。
2.稳定混凝土输送泵采用全液压驱动，双回路液压系统，具有稳定的工作性能和高度的安全性。
混凝土输送泵原理
混凝土输送泵采用电动机或柴油机驱动泵送系统,通过液压系统恒恒功率控制自动调节混凝土输送泵的输送量,也可用手动控制来选择混凝土输送量。
泵送系统主要由料斗、搅拌机构、混凝凝土分配阀、混凝土输送缸、洗涤室以及主油缸等构成。
混凝土输送泵的工作原理是:
当液压系统压力油进入主油缸时,活塞杆伸出,同时通过密封回路路连通管的压力油使另一活塞杆回缩。
与主油缸活塞杆相连的混凝土输送活塞回缩时在输送缸内产生自吸作用,料斗中的泪昆凝土在大气压力作用和搅拌叶片的助推作用下通过滑阀吸入口被吸入输送缸。
同时,另一主油缸在油压的作用下,推动主油缸I的活塞杆伸出并同时推动混凝土活塞压出输送缸中的混凝土,通过滑阀输送口Y字管进入混凝土输送管。
动作完成后,系统自动换向使压力油进入另一主油缸,完成另一次不同输送缸的吸、送行程。
如此反复,料斗里的混凝土就源源不断地被吸入利0压送出输送缸,通过Y型管和出口连接的管道到达作业点,完成泵送作业。
HBT80型系列拖式混凝土泵拖式混凝土泵主要特点有：* 泵送液压系统采用闭式回路，主泵与泵送油缸直接连接，取消了换向阀，系统发热少，能量损失小。
能充分利用动力功率，降低泵送混凝土成本。
* 主油泵采用萨澳或力士乐闭式回路混凝土专用轴向柱塞泵。
与开式回路主泵相比：额定压力、转速高。
额定压力是开式主泵的倍，额定转速是开式主泵的倍。
主泵使用寿命长，降低了维修费用。
* 采用德国PUTZMEISTER公司专利闭式回路SN控制系统。
在分配阀换向后瞬间，泵送油缸推动混凝土产生压力峰值，SN阀可通过对主泵流量自动调节控制，阻止压力峰值产生，延长了主机和砼输送管路使用寿命。
* 独立的S摆管换向系统，能确保混凝土在任意大小流量下S摆管换向快速有力。
换向泵采用力士乐恒压轴向柱塞泵，与齿轮泵相比，具有压力高使用寿命长等优点。
* 分配阀采用S型阀，眼镜板与浮动环间隙自动补偿，完全消除漏浆现象，减少堵管的可能性。
当输送结束后，可以向料斗内加水，直接将输送管中的混凝土泵出，既节约了混凝土又使清洗变得简单易行。
* 完善的保护系统，系统保护有：@ 系统装有功率限制阀，当产生过载现象时，泵送量降低，避免发动机熄火。
@ 系统装有压力切断阀。
当堵管时系统压力升至最大值，而主泵排量自动回零，没有溢流发热损失，发动机处于低载荷状态，输送压力产生脉动冲击现象，容易解决堵管。
如没有压力切断阀，发动机处于最大载荷状态，甚至熄火。
从而降低发动机使用寿命。
@ 发动机低速保护。
发动机转速低于800转/分时，无泵送。
避免发动机在低转速下带载工作。
@ 液压油自动冷却系统。
当油温超过55°时，冷却风扇自动工作，使油温下降。
当系统最高温度超过90°时泵送停止，以保护系统各元件。
冷却风扇为德国博世公司产品，质量可靠。
@ 油泵吸空保护。
当油温过低或滤芯脏了时，真空表进入警告区，提示用户升高油温或更换滤芯后才可工作，大大减少了油泵吸空可能性。
延长油泵寿命。
砼机械介绍生产进展情况2001年，我国混凝土机械行业取得了骄人的成绩。
据对全国40个混凝土生产企业统计，共销售混凝土搅拌机18783台，混凝土搅拌站（楼）554台，混凝土输送泵1958台，混凝土输送泵车153台，混凝土搅拌输送车2336台，配料机1388台，散装水泥输送车1499台，与2000年相比增长20%以上。
2001年要紧生产企业销售情况见表1。
表1 2001年混凝土机械要紧生产企业销售情况混凝土输送泵的概述混凝土泵是水泥混凝土机械中的要紧设备，用于垂直与水平方向混凝土的输送工作。
具有效率高、质量好、机械化程度高与作业时不受现场条件限制并可减少环境污染等特点。
德国于1927年首创了泵送混凝土施工技术，是欧洲泵送混凝土技术进展最快的国家，至1973年泵送混凝土的普及率已达40%~50%。
美国与日本在引进德国技术之后进展也十分迅速，也已成为泵送混凝土普及率最高的国家。
我国在20世纪80年代初，泵送混凝土开始被广泛使用，其应用范围遍及水利、水电、隧道、地铁、桥梁、大型基础与高层建筑等工程。
混凝土泵的分类1)按其工作原理可分为：挤压式混凝土泵与液压活塞式混凝土泵。
挤压式混凝土泵要紧由料斗、鼓形泵、驱动装置、真空系统与输送管等构成。
要紧特点是：结构简单、造价低，维修容易且工作平稳。
由于输送量及泵送混凝土压力小，输送距离短，目前已很少使用。
液压活塞式混凝土泵要紧由料斗、混凝土缸、分配阀、液压操纵系统与输送管等构成。
通过液压操纵系统使分配阀交替启闭。
液压缸与混凝土缸连接，通过液压缸活塞杆的往复运动与分配阀的协同动作，使两个混凝土缸轮番交替完成吸入与排出混凝土的工作过程。
目前国内外均普遍使用液压活塞式混凝土泵。
2)按其型式可分为：固定式混凝土泵(HBG)——安装在固定机座上的混凝土泵。
拖式混凝土泵(HBT)——安装在能够拖行的底盘上的混凝土泵。
车载式混凝土泵(HBC)——安装在机动车辆底盘的混凝土泵。
3)按其理论输送量可分为：超小型(10~20m3/h)。
混凝土输送泵规格一、概述混凝土输送泵是一种用于工地混凝土输送的机械设备，广泛应用于建筑、桥梁、隧道、水利等工程领域。
目前市场上的混凝土输送泵类型多样，规格不尽相同，下面将就混凝土输送泵的规格进行详细说明。
二、工作原理混凝土输送泵主要由输送泵、液压系统、电气系统、清洗系统、管路系统等组成。
混凝土通过输送泵输送到施工现场。
输送泵工作时，混凝土由搅拌车或混凝土搅拌站输送到输送泵料仓内，经过输送泵的泵送作用，通过输出管道输送到施工现场，实现高效快速输送混凝土的目的。
三、技术参数1. 泵送压力：30MPa2. 泵送距离：水平距离200m，垂直高度100m3. 最大输送能力：180m³/h4. 最大粒径：40mm5. 搅拌电机功率：30kW6. 液压系统压力：32MPa7. 液压油箱容积：400L8. 燃油箱容积：200L9. 输送管道直径：125mm10. 输送管道长度：50m四、型号选择1. 根据施工现场的具体情况选择合适的型号，包括泵送压力、泵送距离、最大输送能力等参数。
2. 要根据施工现场的地形条件、输送混凝土的距离、地势高差等因素进行综合考虑。
3. 选择时还要考虑设备的维护保养情况，以及设备的配件是否齐全。
五、设备特点1. 设备具有输送速度快、输送效率高、操作简便等特点。
2. 设备采用液压系统，具有稳定性好、噪音小等优点。
3. 设备的输送管道采用热处理钢管，具有耐磨性强、耐腐蚀等优点。
4. 设备配备自动润滑系统，大大延长润滑周期，减少维护保养成本。
5. 设备采用集成化控制系统，具有操作简便、性能稳定等优点。
六、配件清单1. 输送泵2. 液压系统3. 电气系统4. 清洗系统5. 管路系统6. 输送管道7. 配件箱8. 电线、电缆9. 工具箱10. 操作手册七、使用注意事项1. 设备使用前要进行检查，确保各项指标符合规定标准，设备运行正常。
2. 设备使用时要保持清洁卫生，定期进行维护保养，保证设备的正常运行。
