LCECPU板(主控CPU)上插件375板连接器描述连接器描述X1 至LCEKNX、LCECAN板XM13 扩展I/O接口,接722LCEOPT板XM13A或731GTW板XM13AX3 至LCEADO/LCE230板379板X5XP2 服务界面（限于LCECPU40）X4 至385变频器A1板XD1 XM14 报警输出，指示界面X5 扩展I/O端口XH11 警铃输入接口XM15 电池界面，马达应急照明（选项）XH12 井道串行网络口，接731 LCEGTWO板XS1及X3端口外呼，外显XM16 接723电源板XM16，2路24V电源入口，一路输往轿厢，另一路输往控制柜XC11 轿厢位置信息输入口及24VDC 电源输出到806板XT1插件XM17 接723电源板XM17，24V电源入口，输往井道XC12 串行通讯和报警信号输入口，接806板XT2，有12V电源XM18 轿厢对讲机接口XH13 井道串行口备用扩展电源XM19 门区指示灯XG3A 接下一电梯375板XG3B XM25 接723电源板XM25，24V AC电源入口（限于CPU40）XM11 至RDF紧急电动按钮XDB RS232服务界面（LCECPU40里面）XM12 OSG马达界面XC20 接806板XT2/9-10针脚连接器描述连接器描述X5 到LCECPU板X3 XM7 XM7/2-3轿厢照明输入电源连到同块板XC4/2-3XD1 到驱动单元的395驱动模块接触器XD5XM9 备用线端子XM1 控制柜急停按钮XC1 轿厢安全回路，接806板XT4XM2 紧急电动运行按钮RDF XC3 输出230V AC门机电源及备用线到轿厢，接806板XT3XM3 到轿厢限速器安全开关XC4 从同板XM7输入，轿厢照明电源输出XM4 到对重限速器开关XH1 底坑停止、涨紧轮、缓冲器安全回路XM5 接723板XM5，提供2路230V AC电源输入，其中一路为门机电源XM5/4- XM5/5，另一路为机房急停，厅门等安全回路XM5/1- XM5/2XH2 到层门安全回路F1 1A安全回路保险丝K1 主接触器（main relay）LCECCB/LCECCBN/LCECCBN2板（轿顶连接板）上插件806板连接器描述连接器描述XT1 到LCECPU板XC11，24VDC电源输入及轿厢位置信号XB21 A门区信号（30）XT2 到LCECPU板XC12 XB22 上平层开关（61：U）XT3 接379板XC3，XT3/3及4针脚为230V AC门机电源输入，1及2针脚为备用XB23 下平层开关（61：N）XB24 B门区（B30）XT4 到379板XC1 XB25 上强迫减速开关（77：U）XT5 到379板XC1 XB26 下强迫减速开关（77：N）XT6 检修XB27 同步开关限位开关（77：S）XT8 接390模块10及11针脚，230V AC轿厢照明及风扇电源输入XB28 门机控制电缆（84）接门机板X1，包括提供24V电源给门机板X1（从375板XC11来的24V电源）XT11 接389板XW,另一端接称重装置XB50XB29 光幕A信号输入, 接门机板X1XT12 接机房选项模块板LOC板XC40XB30 B门操作，B门机控制电缆（B84）XB1 极限开关（51）XB31 B门光幕信号输入（B90）XB2 安全钳开关（52）XB32 应急电源（227）XB3 轿顶检修开关及轿顶急停XB33 备用XB4 B门停止开关（B41）如有XB34 轿顶的应急照明，未使用XB5 安全锁（53）如有XB35 报警铃（65）XB6 安全窗（57）XB36 接门机板XB7 A门触点，轿门安全回路，接机板D2 XB40 轿厢内的停止开关（40）XB41 防漏电（73：1）XB8 B门安全回路（B87）如有XB42 防漏电（73：2）XB9 备用XB43 接线夹A（67）XB10 XB44 接线夹B（67）XB11 绝缘测试，不使用XB45 服务驱动的极限开关（68:：U）XB12 轿顶检修XB46 禁止读LCECCN信息XB13 轿顶230V AC电源插座（45）XB50 称重装置（64）XB14 轿厢照明电源输出（44）XB51 从806板XT3来的230V AC电源，提供给外部XB15 轿厢风扇电源输出（43）XB52 +24VDC输入，输出低电压信号XB16 A门机电源输出，接门机板D1(X19)XB53 轿顶编码器界面XB17 B门机电源XB55 +24VDC输出XB18 接到站钟XS1以及引出接头端子接轿厢操作面板LCECOB板XS1，XB56 从806板XT3来的230V AC额外电源2 XP2 服务工作的插座LCECOB 轿厢操作面板32板接口功能XS1 XS2 串行通讯及增加扩展板接口，串行输入输出XS1 接806板XB18，为到站钟接口（如有到站钟）XC3 轿内显示接口，楼层显示XC7 轿内应急照明XC9 轿内报警按钮XC10 开门按钮XC11 关门按钮XC12 轿厢消防开关按钮（备用）XC13 轿厢通风装置控制开关XC14 轿厢照明控制开关XC15 电梯脱离服务轿内控制开关，锁梯开关XC16 优先内呼开关XC17 开关门延时（不用）XC18 轿厢对讲装置，五方通话XC19 警报灯XC31:1---8 轿厢内呼按钮接口（24VDC）L1 绿光，供电正常L2 红光控制板故障或损坏板上跳线设置：PIN 1 2为A门服务楼层，PIN 2 3为B门服务楼层（如有）。

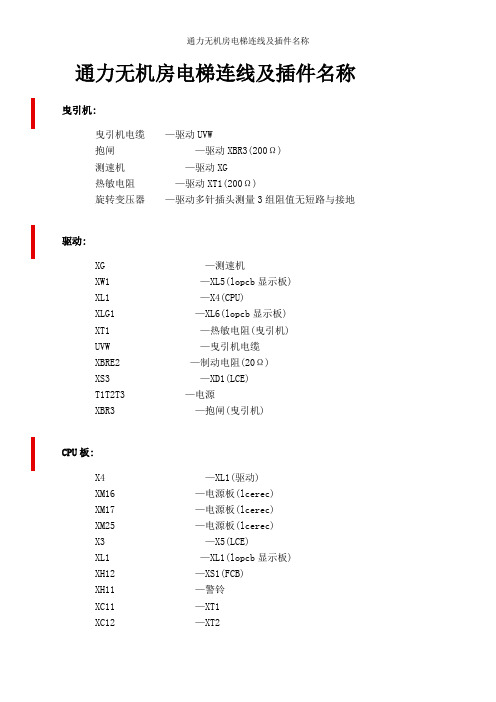

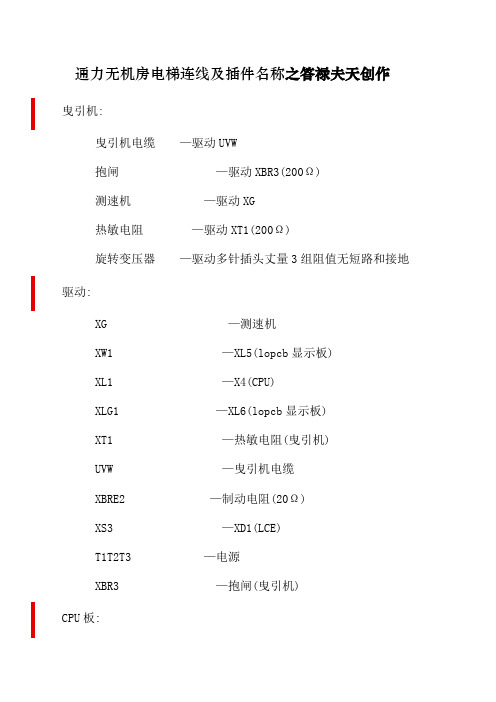

通力无机房电梯连线及插件名称曳引机:曳引机电缆—驱动UVW抱闸—驱动XBR3(200Ω)测速机—驱动XG热敏电阻—驱动XT1(200Ω)旋转变压器—驱动多针插头测量3组阻值无短路和接地驱动:XG —测速机XW1 —XL5(lopcb显示板)XL1 —X4(CPU)XLG1 —XL6(lopcb显示板)XT1 —热敏电阻(曳引机)UVW —曳引机电缆XBRE2 —制动电阻(20Ω)XS3 —XD1(LCE)T1T2T3 —电源XBR3 —抱闸(曳引机)CPU板:X4 —XL1(驱动)XM16 —电源板(lcerec)XM17 —电源板(lcerec)XM25 —电源板(lcerec)X3 —X5(LCE)XL1 —XL1(lopcb显示板)XH12 —XS1(FCB)XH11 —警铃XC11 —XT1XC12 —XT2XM13 —lceoptXM14 —XM14(FCB)XM18 —对讲机LCE:XM9XD1 —XS3(驱动)XM5 —XLH12(安全回路板)XC3 —XT3(806板)1，2，3，4，号线220交流电源XC4 —XT3(806板)15，16号线220交流电源XM7XC1 —XT4(806板)XH2.XM3 —XLH8限速器(安全回路)XM4X5 —X3(CPU)安全回路:XLH1 —XM5(电源板)XLH2 —XM5(LCE)XLH3 —1.3连接XLH4 —地坑XLH5 —轿顶XLH6 —限速器XLH7 —厅门XLH8 —XH2.XM3(LCE)XLH9Lop显示板:XL1 —XL1(CPU)XL2XL3XL4 —称重XL5 —XW1(驱动)XL6 —XS3(驱动)XL8 —限速器XL9 —对讲机806板:XB1 —撞弓XB2 —安全钳XB3 —检修盒XB4 —轿顶急停XB5 —机械锁XB6 —安全窗XB7 —前轿门XB13 —轿顶插座XB14 —轿厢照明XB15 —轿厢风扇XB16 —门机电源XB18 —COB(轿厢显示)XB22 —61:UXB23 —61:NXB21 —30XB25 —77:UXB26 —77:NXB28 —门机板XB29 —光眼XB34 —应急电源XB35 —轿顶警报器XB33 —对讲机XB50 —称重传感器XT1 —XC11XT2 —XC12XT3 —XC3.XC4XT4 —XC1THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。
通力无机房电梯连线及插件名称曳引机:曳引机电缆—驱动UVW抱闸—驱动XBR3(200Ω)测速机—驱动XG热敏电阻—驱动XT1(200Ω)旋转变压器—驱动多针插头测量3组阻值无短路和接地驱动:XG —测速机XW1 —XL5(lopcb显示板)XL1 —X4(CPU)XLG1 —XL6(lopcb显示板)XT1 —热敏电阻(曳引机)UVW —曳引机电缆XBRE2 —制动电阻(20Ω)XS3 —XD1(LCE)T1T2T3 —电源XBR3 —抱闸(曳引机)CPU板:X4 —XL1(驱动)XM16 —电源板(lcerec)XM17 —电源板(lcerec)XM25 —电源板(lcerec)X3 —X5(LCE)XL1 —XL1(lopcb显示板)XH12 —XS1(FCB)XH11 —警铃XC11 —XT1XC12 —XT2XM13 —lceoptXM14 —XM14(FCB)XM18 —对讲机LCE:XM9XD1 —XS3(驱动)XM5 —XLH12(安全回路板)XC3 —XT3(806板)1，2，3，4，号线220交流电源XC4 —XT3(806板)15，16号线220交流电源XM7XC1 —XT4(806板)XH2.XM3 —XLH8限速器(安全回路)XM4X5 —X3(CPU)安全回路:XLH1 —XM5(电源板)XLH2 —XM5(LCE)XLH3 —1.3连接XLH4 —地坑XLH5 —轿顶XLH6 —限速器XLH7 —厅门XLH8 —XH2.XM3(LCE)XLH9Lop显示板:XL1 —XL1(CPU)XL2XL3XL4 —称重XL5 —XW1(驱动)XL6 —XS3(驱动)XL8 —限速器XL9 —对讲机806板:XB1 —撞弓XB2 —安全钳XB3 —检修盒XB4 —轿顶急停XB5 —机械锁XB6 —安全窗XB7 —前轿门XB13 —轿顶插座XB14 —轿厢照明XB15 —轿厢风扇XB16 —门机电源XB18 —COB(轿厢显示)XB22 —61:UXB23 —61:NXB21 —30XB25 —77:UXB26 —77:NXB28 —门机板XB29 —光眼XB34 —应急电源XB35 —轿顶警报器XB33 —对讲机XB50 —称重传感器XT1 —XC11XT2 —XC12XT3 —XC3.XC4XT4 —XC1THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。
通力无机房电梯连线及插件名称曳引机:曳引机电缆—驱动UVW抱闸—驱动XBR3(200Ω)测速机—驱动XG热敏电阻—驱动XT1(200Ω)旋转变压器—驱动多针插头测量3组阻值无短路与接地驱动:XG —测速机XW1 —XL5(lopcb显示板)XL1 —X4(CPU)XLG1 —XL6(lopcb显示板)XT1 —热敏电阻(曳引机)UVW —曳引机电缆XBRE2 —制动电阻(20Ω)XS3 —XD1(LCE)T1T2T3 —电源XBR3 —抱闸(曳引机)CPU板:X4 —XL1(驱动)XM16 —电源板(lcerec)XM17 —电源板(lcerec)XM25 —电源板(lcerec)X3 —X5(LCE)XL1 —XL1(lopcb显示板)XH12 —XS1(FCB)XH11 —警铃XC11 —XT1XC12 —XT2XM13 —lceoptXM14 —XM14(FCB)XM18 —对讲机LCE:XM9XD1 —XS3(驱动)XM5 —XLH12(安全回路板)XC3 —XT3(806板)1,2,3,4,号线220交流电源XC4 —XT3(806板)15,16号线220交流电源XM7XC1 —XT4(806板)XH2、XM3 —XLH8限速器(安全回路)XM4X5 —X3(CPU)安全回路:XLH1 —XM5(电源板)XLH2 —XM5(LCE)XLH3 —1、3连接XLH4 —地坑XLH5 —轿顶XLH6 —限速器XLH7 —厅门XLH8 —XH2、XM3(LCE)XLH9Lop显示板:XL1 —XL1(CPU)XL2XL3XL4 —称重XL5 —XW1(驱动)XL6 —XS3(驱动)XL8 —限速器XL9 —对讲机806板:XB1 —撞弓XB2 —安全钳XB3 —检修盒XB4 —轿顶急停XB5 —机械锁XB6 —安全窗XB7 —前轿门XB13 —轿顶插座XB14 —轿厢照明XB15 —轿厢风扇XB16 —门机电源XB18 —COB(轿厢显示)XB22 —61:UXB23 —61:NXB21 —30XB25 —77:UXB26 —77:NXB28 —门机板XB29 —光眼XB34 —应急电源XB35 —轿顶警报器XB33 —对讲机XB50 —称重传感器XT1 —XC11XT2 —XC12XT3 —XC3、XC4XT4 —XC1。
通力无机房电梯连线及插件名称曳引机:曳引机电缆—驱动UVW抱闸—驱动XBR3(200Ω)测速机—驱动XG热敏电阻—驱动XT1(200Ω)旋转变压器—驱动多针插头测量3组阻值无短路和接地驱动:XG —测速机XW1 —XL5(lopcb显示板)XL1 —X4(CPU)XLG1 —XL6(lopcb显示板)XT1 —热敏电阻(曳引机)UVW —曳引机电缆XBRE2 —制动电阻(20Ω)XS3 —XD1(LCE)T1T2T3 —电源XBR3 —抱闸(曳引机)CPU板:X4 —XL1(驱动)XM16 —电源板(lcerec)XM17 —电源板(lcerec)XM25 —电源板(lcerec)X3 —X5(LCE)XL1 —XL1(lopcb显示板)XH12 —XS1(FCB)XH11 —警铃XC11 —XT1XC12 —XT2XM13 —lceoptXM14 —XM14(FCB)XM18 —对讲机LCE:XM9XD1 —XS3(驱动)XM5 —XLH12(安全回路板)XC3 —XT3(806板)1，2，3，4，号线220交流电源XC4 —XT3(806板)15，16号线220交流电源XM7XC1 —XT4(806板)XH2.XM3 —XLH8限速器(安全回路)XM4X5 —X3(CPU)安全回路:XLH1 —XM5(电源板)XLH2 —XM5(LCE)XLH3 —1.3连接XLH4 —地坑XLH5 —轿顶XLH6 —限速器XLH7 —厅门XLH8 —XH2.XM3(LCE)XLH9Lop显示板:XL1 —XL1(CPU)XL2XL3XL4 —称重XL5 —XW1(驱动)XL6 —XS3(驱动)XL8 —限速器XL9 —对讲机806板:XB1 —撞弓XB2 —安全钳XB3 —检修盒XB4 —轿顶急停XB5 —机械锁XB6 —安全窗XB7 —前轿门XB13 —轿顶插座XB14 —轿厢照明XB15 —轿厢风扇XB16 —门机电源XB18 —COB(轿厢显示)XB22 —61:UXB23 —61:NXB21 —30XB25 —77:UXB26 —77:NXB28 —门机板XB29 —光眼XB34 —应急电源XB35 —轿顶警报器XB33 —对讲机XB50 —称重传感器XT1 —XC11XT2 —XC12XT3 —XC3.XC4XT4 —XC1。
LCECPU板(主控CPU)上插件连接器描述连接器描述X1 界面选择板（LCEKNX,LCECAN）XM13 选择LON通络界面（不是lceCPU40）X3 LCEADO板XP2 服务界面（限于LCECPU40）X4 马达控制界面板XM14 指示界面X5 扩展I/O界面XM15 电池界面XH11 报警输入界面XM16 电源供给界面XC11 轿厢位置界面XM17 电源供给界面XM11 RDF输入界面XM18 对讲机XM12 OSG马达界面XM19 门区指示XC12 （电梯）轿厢界面XM25 AC电源管理（限于CPU40）XH12 LON网络界面XDB RS232服务界面（LCECPU40里面）LCEADO板（安全回路和ADO/ACL）上插件连接器描述连接器描述X5 到LCEOPU板XM7 轿厢照明开关和保险来的XD1 到驱动单元的接触器XM9 备线端子XM1 到机械停止按钮XC1 轿厢安全XM2 RDP开关XC3 门提供的和备线到轿厢XM3 到限速器安全开关XC4 提供轿厢照明XM4 到对重安全开关XH1 到底坑停止开关XM5 从整流板来的230VACXH2 到层门锁触头LCEREC板（电源板）上插件连接器描述连接器描述X1 主电源AC400V XH13/XM17到LCECPU(24VDC输出)X2 变压输入端XG2A 到下部电梯(24VDC输出)X3 变压器次级输入X4 24V负极端（到轿厢和井道）X5 到LCE230或LCEADO XM20 电池24VDCXM16(XG2B) 到LCECPU XM25 LCECPU(24VAC管理)LCEGTW板（连接板）上插件连接器描述连接器描述XM13A 到LCECPU板XG1A 到其他电梯XM13B 到LCECPU板XG1B 到其他电梯LCEOPT板（多功能板）上插件连接器描述连接器描述XM13AXM13B电源和网络X5 X6 X7 输入（最大140VAC）X1 X2X3 X4输出（最大250VAC）LCEGTWO板（光耦连接板和RS485转接板）连接器描述连接器描述X2 外部供给24V电源XS2 G01：到前一块板G02：到下一块板X3 G01：从LCECPUG02：井道网络传输XG1A G01：到下一块LCEGTWO板XH15 G01：到井道网络/其他板XG1B G01：从下一块LCEGTWO板来的X7 G01：到LCEOPT板XG5 G01：到下一块LCEGTWO板XS1 G01：到LCECPU板G-2：从前块板来LCECCB板（轿顶连接板）上插件连接器描述连接器描述随行电缆XB18 到COP中XT1 到LCECPU板XB51 提供给外部XT2 到LCECPU板XB52 +24VDC输入/输出XT3 到LCECPU板低电压信号XT4 到LCECPU板XB21 门区A（30）XT5 到LCECPU板XB22 上平层开关（61：U）XT6 检修XB23 下平层开关（61：N）XT8 电源XB24 门区B（B30）XT11 LWD到V3F25/V3F25MLB XB25 上减速开关（77：U）安全装置XB26 下减速开关（77：N）XB1 极限开关（51）XB27 同步开关（77：S）XB2 安全钳开关（52）XB28 A门操作（84）XB3 服务站（42）XB29 光幕A（90）XB3A 服务站（42）XB30 B门操作（B84）XB4 远程停止按钮（B41）XB31 光幕B（B90）XB5 安全锁（63）XB32 电池（227）XB6 井道门（57）XB33 KONEXIONXB40 轿厢内的停止开关（40）XB34 在轿顶的应急照明XB7 门触点A（87）XB35 报警铃（65）XB8 门触点B（B87）XB41 防漏电（73：1）XB9 备用XB42 防漏电（73：2）XB12H HAS XB43 接线夹A（67）230VAC电源和其他XB44 接线夹B（67）XB12 服务站24VDC（42）XB45 服务驱动的极限开关（68:：U）XB12N HAS XB46 禁止读LCECCN信息XB13 230VAC插头（45）XB50 称重装置（64）XB14 轿厢照明（44）XB53 轿顶编码器界面XB15 轿厢通风（43）XB55 +24VDC输出XB16 门A触点XB66 LCECCNXB17 门B触点XP2 服务工作的插座。
通力小机房电梯控制系统（MINISPACE TM LCE）检修参考手册通力小机房控制系统1.4版本控制柜和驱动单元通力小机房控制系统（MINISPACE TM）1.5版本的控制柜和分离式驱动柜通力小机房控制系统（MINISPACE TM）1.5版本控制柜和驱动单元目录表1 介绍 --------------------------------------------------------------------------------------------------------- 3 1.1基本故障检查 ---------------------------------------------------------------------------------------------3 1.2相关文件 ---------------------------------------------------------------------------------------------------31.3预防电击危险的基本原则 ------------------------------------------------------------------------------32 安全准则 ----------------------------------------------------------------------------------------------- 42.1加强安全的方法 ------------------------------------------------------------------------------------------43 LCE板的更换 -------------------------------------------------------------------------------------------- 53.1安装新LON的协议 ------------------------------------------------------------------------------------ 54 LCE使用界面的介绍 ----------------------------------------------------------------------------------- 6 4.1LCE使用界面（LCECPU40）------------------------------------------------------------------------ 64.2怎么使用LCE使用界面 -------------------------------------------------------------------------------- 75 LCE板 ------------------------------------------------------------------------------------------------------ 8 5.1 LCE板的详述 -------------------------------------------------------------------------------------------- 8 5.2 LCECPU（主控CPU）-------------------------------------------------------------------------------- 9 5.3 LCEADO板（安全电路和ADO/ACL）-------------------------------------------------------------12 5.4 LCECAN板（网络控制区）---------------------------------------------------------------------------14 5.5 LCEREC板（整流板）>13140G04 ---------------------------------------------------------------- 15 5.6 LCEREC板（整流板）>13140G08 ---------------------------------------------------------------- 16 5.7 LCERAL板(远程报警板) -------------------------------------------------------------------------------17 5.8 LCEETS (紧急停止终端板) ----------------------------------------------------------------------------18 5.9 LCEHKM板 (香港模块) -------------------------------------------------------------------------------- 20 5.10 LCEGTW板 (转连接板) ------------------------------------------------------------------------------ 21 5.11光耦转连接板和RS485转接板 --------------------------------------------------------------------- 22 5.12 LCEOPT板(功能选择板) ---------------------------------------------------------------------------- 24 5.13 LCEEAQ板 (地震探测器板) ------------------------------------------------------------------------- 25 5.14 LCECCBLCE板 (轿顶连接板) ----------------------------------------------------------------------26 5.15 LCECCBN板 (轿顶连接板)-------------------------------------------------------------------------- 29 5.16 LCEAMAX板 (香港选择模块) -----------------------------------------------------------------------32 5.17 LCEFCB板 (楼层控制板) --------------------------------------------------------------------------- 335.18 LCEFOB板 (楼层选择板) --------------------------------------------------------------------------- 346 版本批准历史 ----------------------------------------------------------------------------------------------- 351介绍1.1基本故障检查这个文件给出了通力小机房电梯控制系统的电气基本故障检修的信息参考,这个文件使用在LCE故障规范清单为762780的LCECPU系统和LCE故障规范清单为813138的LCECPU40系统上。
通力无机房电梯连线及插件名称曳引机:曳引机电缆—驱动UVW抱闸—驱动XBR3(200Ω)测速机—驱动XG热敏电阻—驱动XT1(200Ω)旋转变压器—驱动多针插头测量3组阻值无短路和接地驱动:XG —测速机XW1 —XL5(lopcb显示板)XL1 —X4(CPU)XLG1 —XL6(lopcb显示板)XT1 —热敏电阻(曳引机)UVW —曳引机电缆XBRE2 —制动电阻(20Ω)XS3 —XD1(LCE)T1T2T3 —电源XBR3 —抱闸(曳引机)CPU板:X4 —XL1(驱动)XM16 —电源板(lcerec)XM17 —电源板(lcerec)XM25 —电源板(lcerec)X3 —X5(LCE)XL1 —XL1(lopcb显示板)XH12 —XS1(FCB)XH11 —警铃XC11 —XT1XC12 —XT2XM13 —lceoptXM14 —XM14(FCB)XM18 —对讲机LCE:XM9XD1 —XS3(驱动)XM5 —XLH12(安全回路板)XC3 —XT3(806板)1，2，3，4，号线220交流电源XC4 —XT3(806板)15，16号线220交流电源XM7XC1 —XT4(806板)—XLH8限速器(安全回路)XM4X5 —X3(CPU)安全回路:XLH1 —XM5(电源板)XLH2 —XM5(LCE)XLH3 —连接XLH4 —地坑XLH5 —轿顶XLH6 —限速器XLH7 —厅门XLH8 —(LCE)XLH9Lop显示板:XL1 —XL1(CPU)XL2XL3XL4 —称重XL5 —XW1(驱动)XL6 —XS3(驱动)XL8 —限速器XL9 —对讲机806板:XB1 —撞弓XB3 —检修盒XB4 —轿顶急停XB5 —机械锁XB6 —安全窗XB7 —前轿门XB13 —轿顶插座XB14 —轿厢照明XB15 —轿厢风扇XB16 —门机电源XB18 —COB(轿厢显示) XB22 —61:UXB23 —61:NXB21 —30XB25 —77:UXB26 —77:NXB28 —门机板XB29 —光眼XB34 —应急电源XB35 —轿顶警报器XB33 —对讲机XB50 —称重传感器XT1 —XC11XT3 —XT4 —XC1。
