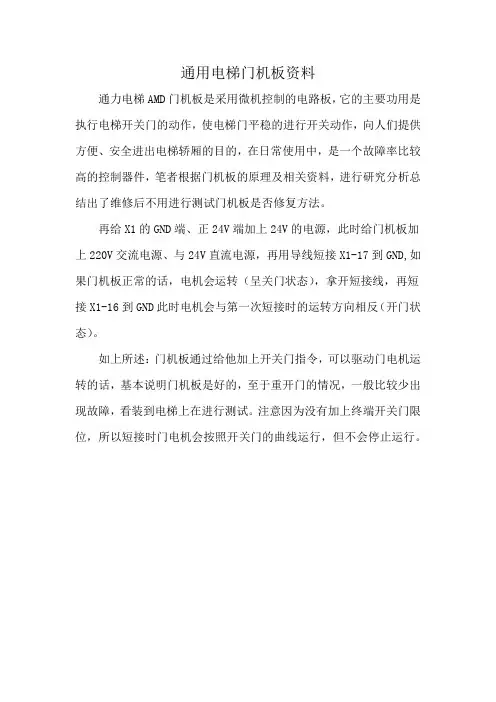

通用电梯门机板资料
通力电梯AMD门机板是采用微机控制的电路板,它的主要功用是执行电梯开关门的动作,使电梯门平稳的进行开关动作,向人们提供方便、安全进出电梯轿厢的目的,在日常使用中,是一个故障率比较高的控制器件,笔者根据门机板的原理及相关资料,进行研究分析总结出了维修后不用进行测试门机板是否修复方法。
再给X1的GND端、正24V端加上24V的电源,此时给门机板加上220V交流电源、与24V直流电源,再用导线短接X1-17到GND,如果门机板正常的话,电机会运转(呈关门状态),拿开短接线,再短接X1-16到GND此时电机会与第一次短接时的运转方向相反(开门状态)。
如上所述:门机板通过给他加上开关门指令,可以驱动门电机运转的话,基本说明门机板是好的,至于重开门的情况,一般比较少出现故障,看装到电梯上在进行测试。
注意因为没有加上终端开关门限位,所以短接时门电机会按照开关门的曲线运行,但不会停止运行。

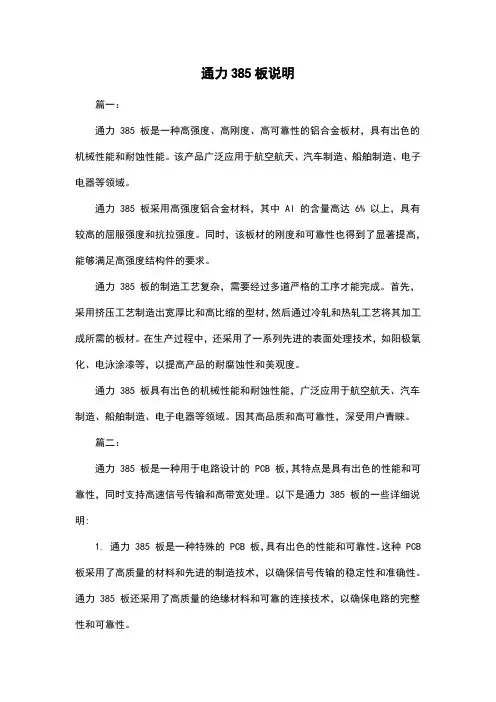

通力385板说明篇一:通力 385 板是一种高强度、高刚度、高可靠性的铝合金板材,具有出色的机械性能和耐蚀性能。
该产品广泛应用于航空航天、汽车制造、船舶制造、电子电器等领域。
通力 385 板采用高强度铝合金材料,其中 Al 的含量高达 6% 以上,具有较高的屈服强度和抗拉强度。
同时,该板材的刚度和可靠性也得到了显著提高,能够满足高强度结构件的要求。
通力 385 板的制造工艺复杂,需要经过多道严格的工序才能完成。
首先,采用挤压工艺制造出宽厚比和高比缩的型材,然后通过冷轧和热轧工艺将其加工成所需的板材。
在生产过程中,还采用了一系列先进的表面处理技术,如阳极氧化、电泳涂漆等,以提高产品的耐腐蚀性和美观度。
通力 385 板具有出色的机械性能和耐蚀性能,广泛应用于航空航天、汽车制造、船舶制造、电子电器等领域。
因其高品质和高可靠性,深受用户青睐。
篇二:通力 385 板是一种用于电路设计的 PCB 板,其特点是具有出色的性能和可靠性,同时支持高速信号传输和高带宽处理。
以下是通力 385 板的一些详细说明:1. 通力 385 板是一种特殊的 PCB 板,具有出色的性能和可靠性。
这种 PCB 板采用了高质量的材料和先进的制造技术,以确保信号传输的稳定性和准确性。
通力 385 板还采用了高质量的绝缘材料和可靠的连接技术,以确保电路的完整性和可靠性。
2. 通力 385 板支持高速信号传输和高带宽处理。
这种 PCB 板具有出色的信号传输性能,可以在高速信号传输时保证信号的稳定性和准确性。
此外,通力385 板还支持多种通信协议和传输方式,以确保信号传输的高效性和灵活性。
3. 通力 385 板还具有小型化和模块化的设计特点。
这种 PCB 板采用了模块化设计,使得电路设计更加灵活和高效。
此外,通力 385 板还具有出色的散热性能和抗干扰能力,以确保电路的稳定性和可靠性。
4. 通力 385 板是一种高性能和可靠性的 PCB 板,适用于各种电路设计应用。
通力电梯KDM驱动系统结构及维修概述

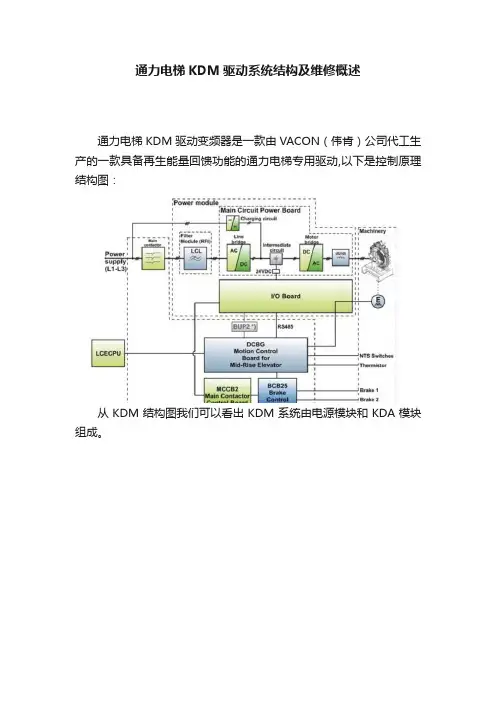

通力电梯KDM驱动变频器是一款由VACON(伟肯)公司代工生产的一款具备再生能量回馈功能的通力电梯专用驱动,以下是控制原理结构图:
从KDM结构图我们可以看出KDM系统由电源模块和KDA模块组成。
下面我们详细介绍一下电源模块的组成结构以及常见的故障。
电源模块由以下3块电路板
IO接口板
逆变控制板
驱动电源板
此变频器故障原因多为功率模块损坏导致电源板驱动电路损毁,从以上图片我们不难发现驱动电路的下桥臂没有使用光电耦合器隔离,因此功率模块炸坏时高压窜入经常造成驱动板大面积烧坏有时还会连带烧坏逆变控制板。
被烧坏的电源板
为了提高维修效率以及让方便学员理解电路原理我公司技术工程师绘制了驱动电路板部分原理图。
通力电梯LCECPU电路板结构介绍及常见故障

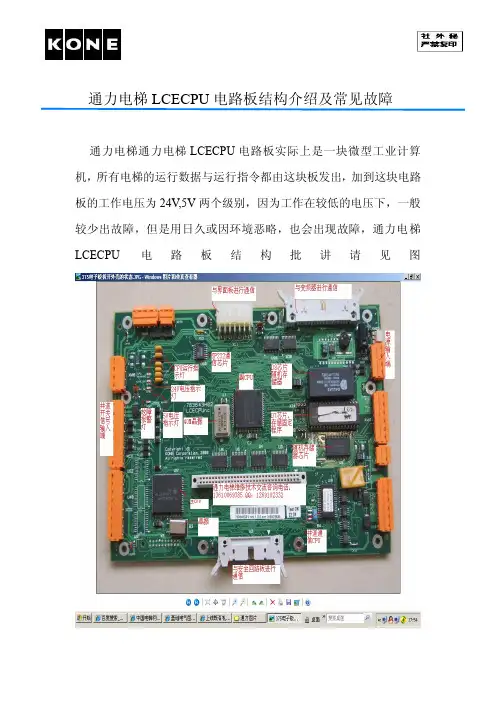

通力电梯通力电梯LCECPU电路板实际上是一块微型工业计算机,所有电梯的运行数据与运行指令都由这块板发出,加到这块电路板的工作电压为24V,5V两个级别,因为工作在较低的电压下,一般较少出故障,但是用日久或因环境恶略,也会出现故障,通力电梯LCECPU电路板结构批讲请见图
常见故障简述如下:
1、电子元件自然老化:这种故障是使用时间日久的电梯,因电路板中个别电子元件失效,导致电路板的某项功能失效,从而引发电梯故障。
一般靠近热源的电子元件自然老化的几率较高。
2、因过电压、过电流、过热等原因致使电路板上元件损坏,造成电路板故障引发电梯故障。
这种情况发生在电源供电部分的几率较大。
3、通信芯片损坏:造成CPU电路板与其它电路板的通信不能正常进行。
4、D7芯片中的程序丢失,或芯片损坏,导致电梯不能运行。
5、D8芯片的电池电量不足,导致内部程序丢失,引发电梯不能运行。
6、线路板中的印刷电路因腐蚀、震动出现断裂,导致电路板故障,引发电梯不能运行。
7、电路板中的贴片电容容量减小,导致电梯出现时不时的停梯,关电送电后又能正运行,运行一段时间后故障又重复出现。
8、电路板中的晶振损坏使CPU停止运行,此时电路板中的CPU运行灯不再闪亮。

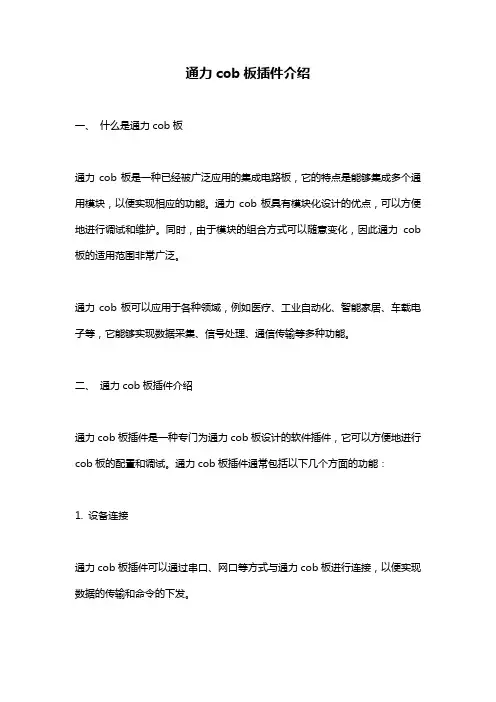

通力cob板插件介绍一、什么是通力cob板通力cob板是一种已经被广泛应用的集成电路板,它的特点是能够集成多个通用模块,以便实现相应的功能。
通力cob板具有模块化设计的优点,可以方便地进行调试和维护。
同时,由于模块的组合方式可以随意变化,因此通力cob 板的适用范围非常广泛。
通力cob板可以应用于各种领域,例如医疗、工业自动化、智能家居、车载电子等,它能够实现数据采集、信号处理、通信传输等多种功能。
二、通力cob板插件介绍通力cob板插件是一种专门为通力cob板设计的软件插件,它可以方便地进行cob板的配置和调试。
通力cob板插件通常包括以下几个方面的功能:1. 设备连接通力cob板插件可以通过串口、网口等方式与通力cob板进行连接,以便实现数据的传输和命令的下发。
2. 模块配置通力cob板插件可以根据用户的需求,选择不同的模块进行配置,例如ADC模块、DAC模块、通信模块等。
用户可以根据通力cob板的实际应用场景,进行相应的模块配置和参数设置。
3. 数据采集通力cob板插件可以实现对通力cob板进行数据采集,例如采集模拟信号、数字信号等。
用户可以设置采样率、采样位数等参数,以便获取高质量的数据。
4. 数据处理通力cob板插件可以对采集到的数据进行处理,例如滤波、FFT变换等。
用户可以根据需要选择不同的数据处理算法,以便获得满足实际需求的数据。
5. 数据显示通力cob板插件可以将处理后的数据以图形化的方式进行显示,例如波形显示、频谱显示等。
用户可以直观地了解数据的特征和变化趋势。
6. 程序调试通力cob板插件可以实现程序的调试和运行。
用户可以通过通力cob板插件进行程序的下载和参数设置,以便实现程序的调试和优化。
三、通力cob板插件的应用通力cob板插件可以应用于很多领域,例如:1. 医疗领域通力cob板插件可以应用于医疗设备的数据采集和处理,例如心电图仪、血压计等。
通力cob板插件可以实现对医疗设备进行数据采集、数据处理和数据显示,以便医生更好地了解患者的病情。

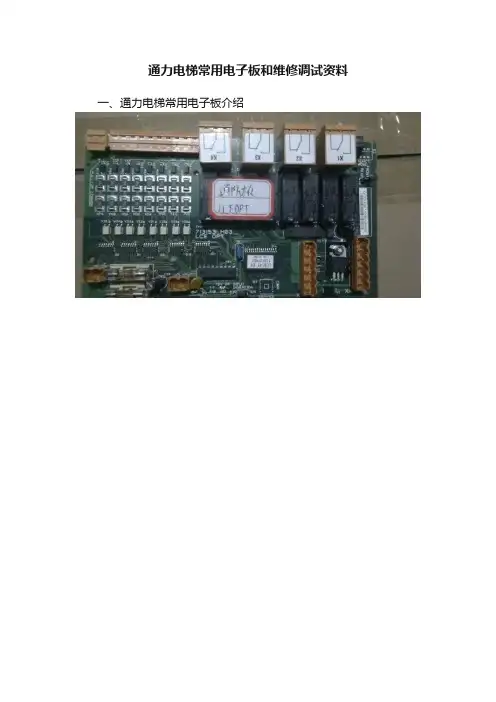

通力电梯常用电子板和维修调试资料一、通力电梯常用电子板介绍二、通力电梯维修经验1、不开门故障某电梯安装工地,有数台电梯出现不开门故障,经查发现是XB28门机插头的第3针或1其它针脱出,原因是拽电线拔插头造成,经过使用新的插针补充,目前已恢复正常。
教训:拽电线拔插头的现象很普遍,很可能会造成插针脱出导致人为故障出现,因此,要注意正确的拔出插头的方法,要捏紧卡扣,左右轻轻晃动均匀用力拔出,不要图省事拽住电线拔拽。
2、关门2秒钟才启动有台通力电梯往往关门2秒钟才启动,并出现过运行中突然停止的现象,经查发现:轿门触点的压量只有不足1毫米,原因是门扇有出厂的胶垫,使门缝较大,影响到轿门锁触点的插入深度,导致压量不足。
通力门锁是死孔,无法大范围调节压量,所以工人就没有最终调好压量,导致电梯带着隐患运行。
解决办法,更换较长的开关触点螺丝,用多个小垫圈叠加后垫在触点与座之间,使压量达到3-4毫米,并清洁一次触点。
3、1401,1403故障一台电梯,外招显示正常,但是1F、2F按钮不起作用,报1401,1403故障,更换新的井道通讯板LCEFCB也无效,经详细查找发现,3F到2F的井道通讯插头XS2的插针个别脱出,原因是工人帮扎插头时未留足插头引线的余量,在长时间的坠拉下部分插针被拽出来,导致通讯受阻,使2F、1F的外招不起作用,报1401,1403(有夹层)故障代码。
经过正确处理,故障代码消除,电梯外招恢复正常。
教训:绑扎任何插头时注意其引线要留足自由延伸的余量,防止因为引线出现张紧、拽拉的现象而埋下埋下故障隐患。
4、变频器报Ground Fault 接地故障某工地连续两台巨通电梯出现启动时保护,变频器报接地故障,无法正常运行。
经查,变频器报Ground Fault 接地故障,需断电复位。
经询问,得知最近进行了线槽盖的补钉地线的工作,根据此内容及故障代码,重点查找从变频器到电机之间的动力线路对地的绝缘问题,发现两台电梯均是因为加钉线槽接地线时自攻丝钻入电机动力电缆造成,钻进电缆的自攻丝钻破电缆护套和相线绝缘橡胶层损伤了铜芯并导致电机相线接地,从而导致接地故障。

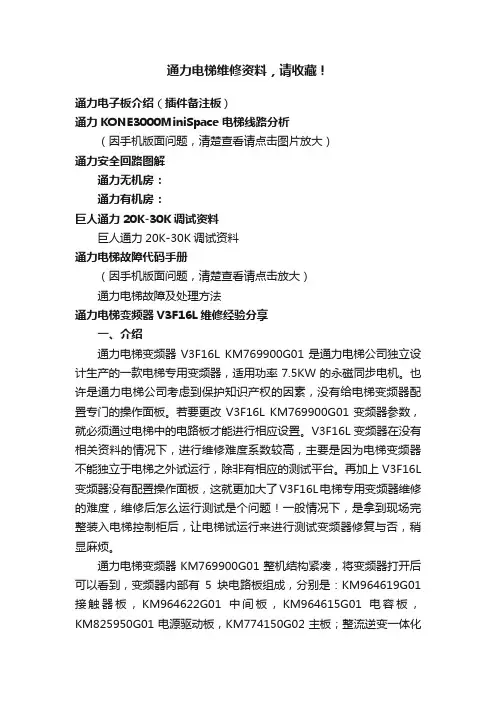

通力电梯维修资料,请收藏!通力电子板介绍(插件备注板)通力KONE3000MiniSpace电梯线路分析(因手机版面问题,清楚查看请点击图片放大)通力安全回路图解通力无机房:通力有机房:巨人通力20K-30K调试资料巨人通力20K-30K调试资料通力电梯故障代码手册(因手机版面问题,清楚查看请点击放大)通力电梯故障及处理方法通力电梯变频器V3F16L维修经验分享一、介绍通力电梯变频器V3F16L KM769900G01是通力电梯公司独立设计生产的一款电梯专用变频器,适用功率7.5KW的永磁同步电机。
也许是通力电梯公司考虑到保护知识产权的因素,没有给电梯变频器配置专门的操作面板。
若要更改V3F16L KM769900G01变频器参数,就必须通过电梯中的电路板才能进行相应设置。
V3F16L变频器在没有相关资料的情况下,进行维修难度系数较高,主要是因为电梯变频器不能独立于电梯之外试运行,除非有相应的测试平台。
再加上V3F16L 变频器没有配置操作面板,这就更加大了V3F16L电梯专用变频器维修的难度,维修后怎么运行测试是个问题!一般情况下,是拿到现场完整装入电梯控制柜后,让电梯试运行来进行测试变频器修复与否,稍显麻烦。
通力电梯变频器KM769900G01整机结构紧凑,将变频器打开后可以看到,变频器内部有5块电路板组成,分别是:KM964619G01接触器板,KM964622G01中间板,KM964615G01电容板,KM825950G01电源驱动板,KM774150G02主板;整流逆变一体化模块型号为BSM50GP120。
值得注意的是,V3F16L变频器存在两种版本,新版本内部有5块电路板,老版本的内部只有3块电路板。
二、V3F16L通力变频器常见故障由于V3F16L变频器直接拖动的负载电梯曳引电机,实际运行电流通常较大,因此,作为电梯控制的设备来讲,故障率相对较高。
常见故障如下:1、电梯运行时出现严重抖动。

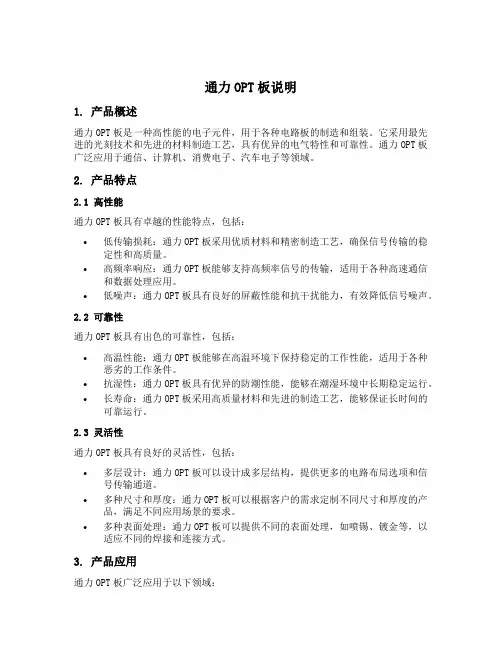

通力OPT板说明1. 产品概述通力OPT板是一种高性能的电子元件,用于各种电路板的制造和组装。
它采用最先进的光刻技术和先进的材料制造工艺,具有优异的电气特性和可靠性。
通力OPT板广泛应用于通信、计算机、消费电子、汽车电子等领域。
2. 产品特点2.1 高性能通力OPT板具有卓越的性能特点,包括:•低传输损耗:通力OPT板采用优质材料和精密制造工艺,确保信号传输的稳定性和高质量。
•高频率响应:通力OPT板能够支持高频率信号的传输,适用于各种高速通信和数据处理应用。
•低噪声:通力OPT板具有良好的屏蔽性能和抗干扰能力,有效降低信号噪声。
2.2 可靠性通力OPT板具有出色的可靠性,包括:•高温性能:通力OPT板能够在高温环境下保持稳定的工作性能,适用于各种恶劣的工作条件。
•抗湿性:通力OPT板具有优异的防潮性能,能够在潮湿环境中长期稳定运行。
•长寿命:通力OPT板采用高质量材料和先进的制造工艺,能够保证长时间的可靠运行。
2.3 灵活性通力OPT板具有良好的灵活性,包括:•多层设计:通力OPT板可以设计成多层结构,提供更多的电路布局选项和信号传输通道。
•多种尺寸和厚度:通力OPT板可以根据客户的需求定制不同尺寸和厚度的产品,满足不同应用场景的要求。
•多种表面处理:通力OPT板可以提供不同的表面处理,如喷锡、镀金等,以适应不同的焊接和连接方式。
3. 产品应用通力OPT板广泛应用于以下领域:3.1 通信领域通力OPT板在通信设备中起着重要的作用,包括网络交换机、路由器、光纤通信设备等。
其高性能和可靠性能够满足高速数据传输和稳定通信的需求。
3.2 计算机领域通力OPT板在计算机领域中被广泛应用,包括服务器、工作站、笔记本电脑等。
其高频率响应和低噪声特性有助于提高计算机的性能和稳定性。
3.3 消费电子领域通力OPT板在消费电子产品中扮演着重要的角色,包括智能手机、平板电脑、电视等。
其灵活性和可靠性能够满足不同产品的设计要求。

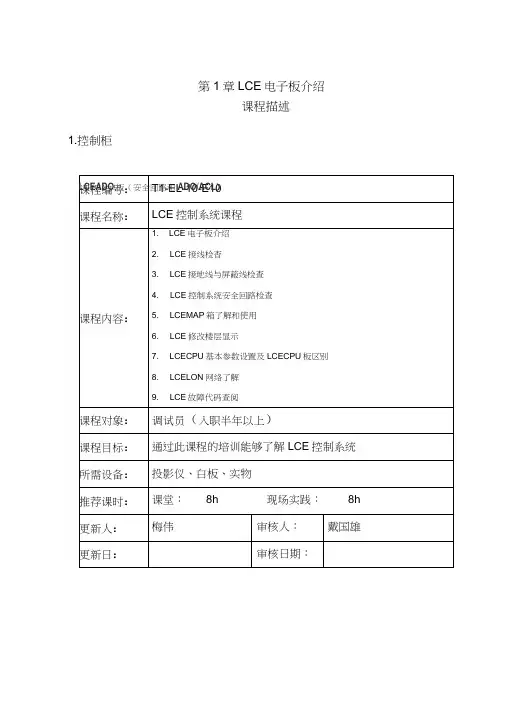

课程描述课程编号: T1-EL-10-E10课程名称: LCE 控制系统课程课程内容:1. LCE 电子板介绍2. LCE 接线检杳3. LCE 接地线与屏蔽线检查4.LCE 控制系统安全回路检查 5. LCEMAP 箱了解和使用 6.LCE 修改楼层显示7. LCECPU 基本参数设置及LCECPU 板区别 8. LCELON 网络了解 9.LCE 故障代码查阅课程对象: 调试员(入职半年以上)课程目标: 通过此课程的培训能够了解LCE 控制系统 所需设备: 投影仪、白板、实物 推荐课时: 课堂: 8h 现场实践: 8h 更新人:梅伟审核人:戴国雄更新日:审核日期:1.控制柜第1章LCE 电子板介绍LCEADO 板(安全回路和ADO/ACL )LCECPU (主控CPU)2乡1003284 wmf注意!这个主控CPU板可能是LCECPU或LCECPU40的任何一个。
LCECAN板上的LED灯LCECAN板灯描述颜色当LED灯亮吋功能V17CM-NET黄群组连接。
V18更换板红板损坏。
V19EXT-NET黄EMC或KONE E丄INK ™的连接,外部通讯在工作。
V20CPU运行绿CPU运行在工作。
LCECAN板上的连接器连接器描述连接器描述X1到LCECPU XG4A CANB1XG3A CANA1XG4B CANB2XG3B CANA2LCEREC (整流板)713140G04LCEGTW板(连接板)LCEGTWO板(光耦连接板和RS485转接板)2.轿顶接线盒LCECCB® (轿顶连接板)LCECCBN板(轿顶连接板)32P0900Q5045.wmf3. 轿厢COPCar ope ruling panel interface board (LCECOB)LCECEB 板XC31X12±n)XC31:(1>n)f x& I4XC31:d4^n)x(^U15to)XC31:(16»n)LCECEB 板上的LED灯灯描述颜色当LED灯亮时功能LI24V DC绿色24V DC电源正常L2故障灯红色更换这块板LCECOB板上的连接器XI A B门选择X2 X3楼层选择XS1 XS2串行输入输出XC31:9-16内选按钮4. 井道网络LCEFC吕板(楼层控制板)在LCEFCB板的LED灯LCEFOB板(楼层选择板)第2章LCE接线检查LCE的电子板分4个部份:控制柜轿顶接线盒轿厢COP井道网络.LCE 控制系统的电子板的连接及外接部件全部是插件, 每个插件上有标号,相应的电子板上有与插件相对应的插座, 要检查每个插件的位置正确,外观完好,无松动, 相应的功能正常.机房控制柜电子板:LCECPULCEADOLCERECLCEOPTLCECANLCEGTW轿顶接线盒电子板:LCECCB LCECCEB轿厢COP 电子板:LCECOB LCECEB LCECIB 井道网络电子板:LCEFCB LCEFOB1.控制柜第3章LCE 接地线、屏蔽线检查电源接地线厅门锁接地线机房至轿厢网络屏蔽线接地 机房至轿厢LCECCB板220V 电源接地线 LCECPU 至驱动器屏蔽线接地井道网络电源Q5接地线 电源接地线 -723:1 LCEREC^K2/1 F6x—— -----------* l --- } ------------:sis E!«I 兽3 S-----------------------------1F7i--------- :IP2 [斗屁 M /1;;* - ___ : *L ______ \ T I\~3 79~LCE230~'; —2F1E UB/1:LA 吆KDL/L ;• ________________________J A%? 一严,驾和5J3W :(?|| |I IIXM5/4! i|XM5/4JI — J■JI伽■ 已------- -tH --------Xb/5;2. 井道网络电源Q5接地线PGWEF. SUPPLYTO SHAFT1.LIFT3. 厅门锁接地线岀p 馳rl/lRN-EC6 l./IB )」5E GHEQ55^52 J*J芯朋打Gf ・r叱F3/6A ¥N 6I -----|层__一r—— rr^4. 机房至轿厢网络接地线Serial uetwprt ^=> *2272J JC£・T ^.\[2;±oLt —=>;XC20 7!r$理』豊牛a,* 751278001/■-■;PE 4:XC12HnENEfM? I *5WeJ p cc^i ng- *—=)*-小rm卜—?HIELCSI ?'cv:-?x:3r..I iKonexiDn i—^)—i *i5. 机房至轿厢LCECCB板220V电源接地线7 .1 23*10:rElAOrYE;l r5 GMYE6. LCECP至驱动器屏蔽线接地7.轿顶220V插座接地轿门锁接地线风扇照明接地线门机接地线8. 220V插座接地线9.轿门锁接地线■1- 2一 5-二10. 风扇照明接地线11. 门机接地线1. 读图方法图中触点状态是: 电梯正常停在最底层,厅门轿门关闭, 断开主电源1.1 插头名称:XM - Machine Room 机房XT - Traveling Cable 随行电缆XH - Hoist way 井道XC - Car轿厢XG - Group 群组页码说明页码在每页右下角图面分区: 从左至右1-6 从上至下A-H1.2 RDF 特殊说明RDF开关动作时,以下的安全开关会被短路。
通力电梯电子板介绍(二)(文字版)在通力电梯中采用了很多不同类型、不同规格的电路板,这些电路板通力电梯公司都给它们编制了相应的标识,这些标示采用数字加字母的形式,以方便人们查找。
下面以通力3000梯型的为例逐一介绍,以帮助朋友们维修通力电梯提高维修效率。
电梯的主控制电路板LCECPU板,LCECPU电路板分为713100G01,763640G01,773380G02,773380G04几个系列,713100G01早起的无机房电梯用得比较多,现在很少用了,763640G01一般是和放在井道里的一体化变频器一起用,外面操作用一块763600G01操作。
现在使用较多LCECPU电路板是以773380G02,773380G04。
而773380G02多用于高速梯,773380G04用于低速电梯。
LCECPU电路板板上可以附加有两种板,一种是并联的CAN板,序列号多为713110G02,713110G04,这两种电路板表面上看上去是一样的,实际应中上面可插拨的程序不一样,不能想当然的以为把程序调过来就认为G02和G04的板子就能通用,这样很可能会把CPU 板搞坏!通用时就会报并联故障。
另一种叫KNX电路板,电路板的序号为713130G01,这种板可用在单台电梯中被锁梯后,解开一万次上锁。
通力电梯控制柜里装有变频器,变频器由A1、A2、A3电路板组成,早期的无机房电梯的V3F16ES变频器的A1、A2、A3电路板,它们的序列号分别是713900G01,713930G01,612012G01,A1电路板是变频器的主控制电路板,A2电路板是变频器的驱动板,A3电路板是一块抱闸板。
还有一种无机房的一体化的变频器,序列号为769900G01。

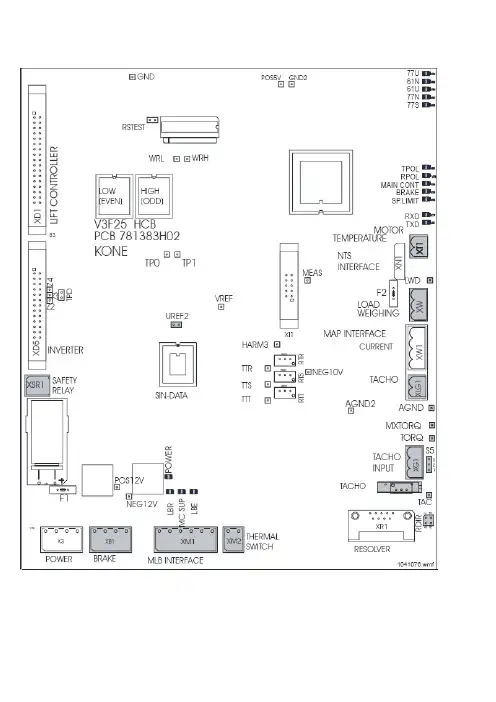

小机房电梯的V3F25变频器的A1、A2、A3电路板的序号分别是781380G01或781380G02,725800G01,725810G01。
控制柜中还有一些小型的电路板,他们分别是电源电路板713140G01到713140G08,相当于其它电梯的开关电源,安全回路电路板713120G01和G02,特别要说明的是带提前开门功能的安全回路电路板的序列号为713160G01,这种板上面装有4个ABB牌子的继电器,这些继电器比较容易损坏。
通力小机房电梯控制系统(MINISPACE TM LCE)检修参考手册通力小机房控制系统1.4版本控制柜和驱动单元通力小机房控制系统(MINISPACE TM)1.5版本的控制柜和分离式驱动柜通力小机房控制系统(MINISPACE TM)1.5版本控制柜和驱动单元目录表1 介绍 --------------------------------------------------------------------------------------------------------- 3 1.1基本故障检查 ---------------------------------------------------------------------------------------------3 1.2相关文件 ---------------------------------------------------------------------------------------------------31.3预防电击危险的基本原则 ------------------------------------------------------------------------------32 安全准则 ----------------------------------------------------------------------------------------------- 42.1加强安全的方法 ------------------------------------------------------------------------------------------43 LCE板的更换 -------------------------------------------------------------------------------------------- 53.1安装新LON的协议 ------------------------------------------------------------------------------------ 54 LCE使用界面的介绍 ----------------------------------------------------------------------------------- 6 4.1LCE使用界面(LCECPU40)------------------------------------------------------------------------ 64.2怎么使用LCE使用界面 -------------------------------------------------------------------------------- 75 LCE板 ------------------------------------------------------------------------------------------------------ 8 5.1 LCE板的详述 -------------------------------------------------------------------------------------------- 8 5.2 LCECPU(主控CPU)-------------------------------------------------------------------------------- 9 5.3 LCEADO板(安全电路和ADO/ACL)-------------------------------------------------------------12 5.4 LCECAN板(网络控制区)---------------------------------------------------------------------------14 5.5 LCEREC板(整流板)>13140G04 ---------------------------------------------------------------- 15 5.6 LCEREC板(整流板)>13140G08 ---------------------------------------------------------------- 16 5.7 LCERAL板(远程报警板) -------------------------------------------------------------------------------17 5.8 LCEETS (紧急停止终端板) ----------------------------------------------------------------------------18 5.9 LCEHKM板 (香港模块) -------------------------------------------------------------------------------- 20 5.10 LCEGTW板 (转连接板) ------------------------------------------------------------------------------ 21 5.11光耦转连接板和RS485转接板 --------------------------------------------------------------------- 22 5.12 LCEOPT板(功能选择板) ---------------------------------------------------------------------------- 24 5.13 LCEEAQ板 (地震探测器板) ------------------------------------------------------------------------- 25 5.14 LCECCBLCE板 (轿顶连接板) ----------------------------------------------------------------------26 5.15 LCECCBN板 (轿顶连接板)-------------------------------------------------------------------------- 29 5.16 LCEAMAX板 (香港选择模块) -----------------------------------------------------------------------32 5.17 LCEFCB板 (楼层控制板) --------------------------------------------------------------------------- 335.18 LCEFOB板 (楼层选择板) --------------------------------------------------------------------------- 346 版本批准历史 ----------------------------------------------------------------------------------------------- 351介绍1.1基本故障检查这个文件给出了通力小机房电梯控制系统的电气基本故障检修的信息参考,这个文件使用在LCE故障规范清单为762780的LCECPU系统和LCE故障规范清单为813138的LCECPU40系统上。
通力安全回路详解
无机房电梯:
1.插件XLH8:1-3轿门触点,3-5安全钳.急停机械锁开关.安全窗开关,7-9轿顶限位开关.安全钳开关.轿顶急停开关。
2.插件XLH7:1-3厅门触点。
3.插件XLH6:127限速器开关。
4.插件XLH5:1-5270紧急电动开关.3-7270RB紧急运行。
5.插件XLH4:1-3缓冲器开关.1-5张紧轮开关.底坑急停开关。
6.插件XLH6:1-3短接(断绳触点)
有机房电梯:
插件说明插件说明
X5到LECPU板的X3XD1到驱动单元395驱动模块接触
器的XD5
XM1控制柜急停XM21-5机房270紧急检修开关
3-7机房270RB紧急运行开关XM31-3轿厢限速器开关XM4对重限速器开关
XM5接723板1-2机房急停.井道门等安全回路电源4-5门机电源XM72-3轿厢照明电源并与同板子的插件XC4的2-3联通
XC11-3轿厢限位.安全钳.检修开关3-5轿顶急停.松绳.安全窗检修
运行5-7轿门触点XC3输出220VAC门机电源及备用线到806板的插件XT3
XH1地坑急停.张紧轮.缓冲器开关XH21-3井道门触点F11A安全回路保险K1主接触器main relay。
通力电路板介绍》程描述目录第1章LCE电子板介绍1.控制柜2.轿顶接线盒3.轿厢 COP4.井道网络第2章LCE接线检查LCE的电子板分4个部份: 控制柜轿顶接线盒轿厢 COP 井道网络.LCE 控制系统的电子板的连接及外接部件全部是插件,每个插件上有标号,相应的电子板上有与插件相对应的插座,要检查每个插件的位置正确,外观完好,无松动,相应的功能正常.机房控制柜电子板: LCECPU LCEADO LCEREC LCEOPT LCECAN LCEGTW轿顶接线盒电子板: LCECCB LCECCEB轿厢 COP 电子板: LCECOB LCECEB LCECIB井道网络电子板: LCEFCB LCEFOB第3章LCE 接地线、屏蔽线检查1.控制柜电源接地线厅门锁接地线机房至轿厢网络屏蔽线接地机房至轿厢LCECCB 板220V电源接地线LCECPU至驱动器屏蔽线接地井道网络电源 Q5接地线电源接地线2.井道网络电源 Q5接地线3.厅门锁接地线4.机房至轿厢网络接地线5.机房至轿厢LCECCB板220V电源接地线6.LCECPU至驱动器屏蔽线接地7.轿顶220V插座接地轿门锁接地线风扇照明接地线门机接地线8.220V插座接地线9.轿门锁接地线10.风扇照明接地线11.门机接地线第4章控制系统安全回路检查1.读图方法图中触点状态是: 电梯正常停在最底层,厅门轿门关闭,断开主电源1.1插头名称:XM – Machine Room 机房XT – Traveling Cable 随行电缆XH – Hoist way 井道XC – Car 轿厢XG – Group 群组页码说明页码在每页右下角图面分区:从左至右1-6 从上至下A-H1.2RDF 特殊说明RDF开关动作时,以下的安全开关会被短路。
1/.底坑缓冲器, 2/.机房限速器, 3/.井道终端(极限)开关, 4/. 轿厢安全钳开关1.3安全回路代号说明:厢限速器开关 26 对重限速器开关 41 轿顶急停 42 轿顶检修51 极限开关 52 轿厢安全钳开关 87 轿门触点 112 底坑急停开关121 井道紧急出口 122 厅门触点 123 底坑限速器涨紧轮开关125 底坑缓冲器开关 267 机房急停 270 RDF 开关375 LCECPU 板 379 LCE230 板2.安全回路开关测试安全回路是由各个开关组成,开关需要在现场进行测试,以保证安装正测试时,两人配合,互相呼应,一应一答,确保安全.一人用检修速度运行慢车,另一人触动相应的安全开关,电梯应能立即停止运行.安全回路见下图:第5章MAP的功能:电源控制照明控制 LCE用户界面安全回路RDF 操作放人装置称重调节1.MAP箱中的电子板功能LOP230 安全回路板 LOP-CB 操作界面板 220 电源主开关236漏电保护继电器 262 照明总开关 268 井道照明继电器RDF 开关 274 220V 插座 290 照明开关放人搬手MAP箱见下图:第6章操作界面的介绍1.修改楼层显示例:把4层的楼层显示从 4 改为 5第7章LCECPU基本参数设置及区别目前正在使用的有三种: LCECPU40 LCECPUnc LCECPU561基本参数1-5 7-8没有区别根据电梯的功能不同而不同1.LCECPU40LCECPU40用在有机房电梯匹配的驱动是 V3F25 V3F25(S) KDMKDL32 电子板可通过板上的LCECPU D7 芯片进行升级2.芯片版本型号是:813140/……最新的是:LCECPUnc用在无机房电梯匹配的驱动是 V3F16L KDL16 V3F18 KDM KDL32 电子板可通过板上的LCECPU D7 芯片进行升级芯片版本型号是:792792/……最新的是: LCECPU561用在有机房电梯匹配的驱动是 V3F25 V3F25(S)电子板无 LCECPU D7 升级需要专用的 SD 卡第8章LCELON网络了解LCE控制系统是通过LON 网络进行数据交换它包括三个部份: 从机房 LCECPU 至轿厢从机房 LCECPU 至井道从机房 LCECPU 至机房OPT板GTW板具体见下图:LCECPU中的数据可通过菜单5-7-1(2)下载到每块电子板菜单5-7-1进行下载如果某块电子板版本相同可跳过菜单5-7-2进行强制下载电子板版本相同也需要下载更换LCE中每一块电子板都要作 5-7-1第9章LCE故障代码查阅1.读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障2.故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表如下:3.故障代码表看下面故障代码表。
课程描述
目录
第1章LCE电子板介绍1.控制柜
2.轿顶接线盒
3.轿厢 COP
4.井道网络
第2章LCE接线检查
LCE的电子板分4个部份: 控制柜轿顶接线盒轿厢 COP 井道网络.
LCE 控制系统的电子板的连接及外接部件全部是插件,每个插件上有标号,相应的电子板上有与插件相对应的插座,要检查每个插件的位置正确,外观完好,无松动,相应的功能正常.
●机房控制柜电子板:LCECPU LCEADO LCEREC LCEOPT LCECAN LCEGTW ●轿顶接线盒电子板: LCECCB LCECCEB
●轿厢 COP 电子板: LCECOB LCECEB LCECIB
●井道网络电子板: LCEFCB LCEFOB
第3章LCE 接地线、屏蔽线检查
1.控制柜
电源接地线厅门锁接地线机房至轿厢网络屏蔽线接地机房至轿厢LCECCB 板220V电源接地线 LCECPU至驱动器屏蔽线接地井道网络电源 Q5接地线
电源接地线
2.井道网络电源 Q5接地线
3.厅门锁接地线
4.机房至轿厢网络接地线
5.机房至轿厢LCECCB板220V电源接地线
6.LCECPU至驱动器屏蔽线接地
7.轿顶
220V插座接地轿门锁接地线风扇照明接地线门机接地线8.220V插座接地线
9.轿门锁接地线
10.风扇照明接地线
11.门机接地线
第4章控制系统安全回路检查
1.读图方法
图中触点状态是: 电梯正常停在最底层,厅门轿门关闭,断开主电源
1.1插头名称:
XM – Machine Room 机房
XT – Traveling Cable 随行电缆
XH – Hoist way 井道
XC – Car 轿厢
XG – Group 群组
页码说明
页码在每页右下角图面分区:从左至右1-6 从上至下A-H
1.2RDF 特殊说明
RDF开关动作时,以下的安全开关会被短路。
1/.底坑缓冲器, 2/.机房限速器, 3/.井道终端(极限)开关, 4/. 轿厢安全钳开关
1.3安全回路代号说明:
厢限速器开关 26 对重限速器开关 41 轿顶急停 42 轿顶检修
51 极限开关 52 轿厢安全钳开关 87 轿门触点 112 底坑急停开关
121 井道紧急出口 122 厅门触点 123 底坑限速器涨紧轮开关
125 底坑缓冲器开关 267 机房急停 270 RDF 开关
375 LCECPU 板 379 LCE230 板
2.安全回路开关测试
安全回路是由各个开关组成,开关需要在现场进行测试,以保证安装正测试时,两人配合,互相呼应,一应一答,确保安全.
一人用检修速度运行慢车,另一人触动相应的安全开关,电梯应能立即停止运行.
安全回路见下图:
第5章MAP的功能:
电源控制照明控制 LCE用户界面安全回路
RDF 操作放人装置称重调节
1.MAP箱中的电子板功能
LOP230 安全回路板 LOP-CB 操作界面板 220 电源主开关
236漏电保护继电器 262 照明总开关 268 井道照明继电器RDF 开关 274 220V 插座 290 照明开关
放人搬手
MAP箱见下图:
第6章操作界面的介绍
1.修改楼层显示
例:把4层的楼层显示从 4 改为 5
第7章LCECPU基本参数设置及区别
目前正在使用的有三种: LCECPU40 LCECPUnc LCECPU561
基本参数1-5 7-8没有区别根据电梯的功能不同而不同
1.LCECPU40
LCECPU40用在有机房电梯匹配的驱动是 V3F25 V3F25(S) KDM KDL32 电子板可通过板上的LCECPU D7 芯片进行升级
2.芯片版本型号是:813140/……最新的是:
LCECPUnc用在无机房电梯匹配的驱动是 V3F16L KDL16 V3F18 KDM KDL32 电子板可通过板上的LCECPU D7 芯片进行升级
芯片版本型号是:792792/……最新的是: LCECPU561用在有机房电梯匹配的驱动是 V3F25 V3F25(S)
电子板无 LCECPU D7 升级需要专用的 SD 卡
第8章LCELON网络了解
LCE控制系统是通过LON 网络进行数据交换它包括三个部份: 从机房 LCECPU 至轿厢
从机房 LCECPU 至井道
从机房 LCECPU 至机房OPT板GTW板具体见下图:
LCECPU中的数据可通过菜单5-7-1(2)下载到每块电子板菜单5-7-1进行下载如果某块电子板版本相同可跳过
菜单5-7-2进行强制下载电子板版本相同也需要下载
更换LCE中每一块电子板都要作 5-7-1
第9章LCE故障代码查阅
1.读取故障
LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障
E–1 读取存储的故障 E–2–1清除存储的故障
2.故障处理
按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.
故障代码表如下:
3.故障代码表
看下面故障代码表。
