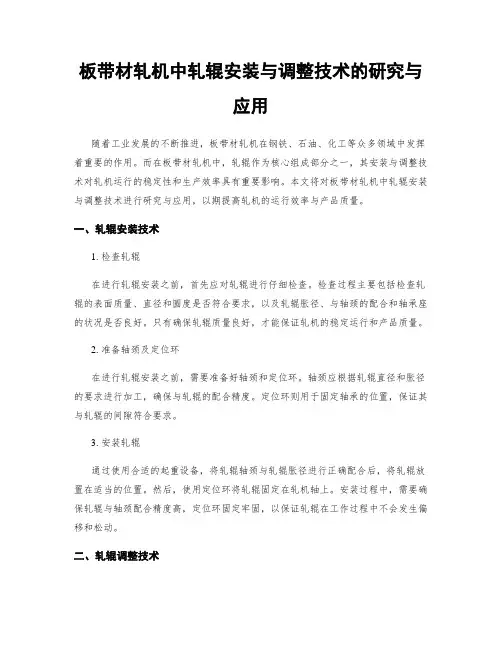

板带材轧机中轧辊安装与调整技术的研究与应用随着工业发展的不断推进，板带材轧机在钢铁、石油、化工等众多领域中发挥着重要的作用。
而在板带材轧机中，轧辊作为核心组成部分之一，其安装与调整技术对轧机运行的稳定性和生产效率具有重要影响。
本文将对板带材轧机中轧辊安装与调整技术进行研究与应用，以期提高轧机的运行效率与产品质量。
一、轧辊安装技术1. 检查轧辊在进行轧辊安装之前，首先应对轧辊进行仔细检查。
检查过程主要包括检查轧辊的表面质量、直径和圆度是否符合要求，以及轧辊胀径、与轴颈的配合和轴承座的状况是否良好。
只有确保轧辊质量良好，才能保证轧机的稳定运行和产品质量。
2. 准备轴颈及定位环在进行轧辊安装之前，需要准备好轴颈和定位环。
轴颈应根据轧辊直径和胀径的要求进行加工，确保与轧辊的配合精度。
定位环则用于固定轴承的位置，保证其与轧辊的间隙符合要求。
3. 安装轧辊通过使用合适的起重设备，将轧辊轴颈与轧辊胀径进行正确配合后，将轧辊放置在适当的位置。
然后，使用定位环将轧辊固定在轧机轴上。
安装过程中，需要确保轧辊与轴颈配合精度高，定位环固定牢固，以保证轧辊在工作过程中不会发生偏移和松动。
二、轧辊调整技术1. 轧辊间隙调整轧辊间隙的大小对于产品的厚度和表面质量有着重要影响。
轧辊间隙的调整通常通过调整轴承定位环来实现。
首先，根据产品厚度和质量要求确定合适的轧辊间隙范围。
然后，通过旋转定位环来调节轧辊的相对位置，使得轧辊间隙控制在目标范围内。
调整过程中需要注意控制调节量的大小和轧辊的对称性，以免产生产品不均匀或表面缺陷。
2. 轧辊矫正调整轧辊在长期使用后，可能会出现弯曲或变形的情况，这会导致产品的弯曲和表面质量下降。
为了解决这个问题，需要进行轧辊的矫正调整。
矫正调整通常通过施加适当的力量和热处理来完成。
具体操作中，可以使用专用的轧辊矫直机来将轧辊进行矫直，以恢复其原有的形状和刚度。
3. 轧辊温度调整轧辊的工作温度对于轧机的稳定性和产品质量也具有重要影响。
轧机的s弯调整轧机是一种用于金属加工的机械设备，可以将金属材料通过辊轧来改变其形状和尺寸。
而轧机的S弯调整则是指对轧机进行调整，使其能够产生S形曲线的金属产品。
本文将详细介绍轧机S弯调整的原理、方法以及相关注意事项。
一、轧机S弯调整的原理轧机的S弯调整是通过调整轧机辊的位置和间距，使金属材料在轧制过程中产生特定的弯曲形状。
辊的位置和间距的调整会影响到金属材料的变形程度，进而影响到最终产品的形状。
通过合理调整辊的位置和间距，可以实现金属材料的S形弯曲。
二、轧机S弯调整的方法1. 调整辊的位置：通过调整辊的水平位置，可以改变金属材料的弯曲方向和弯曲程度。
一般情况下，将轧机辊的位置调整为一侧辊稍微向上，另一侧辊稍微向下，即可产生S形弯曲。
2. 调整辊的间距：辊的间距对于金属材料的变形程度和弯曲形状有着重要影响。
间距过大会导致金属材料变形不足，无法形成明显的S形；间距过小则会导致金属材料变形过度，形成过度弯曲的S形。
因此，需要根据具体材料和产品要求，调整辊的间距，以达到理想的弯曲效果。
3. 控制轧制速度：轧制速度也是影响S弯调整的重要因素之一。
过快的轧制速度会使金属材料无法充分变形，难以形成S形；而过慢的轧制速度则会导致金属材料变形过度，造成不均匀的S形。
因此，在进行S弯调整时，需要恰当控制轧制速度，使其与辊的位置和间距相协调。
三、轧机S弯调整的注意事项1. 安全操作：在进行轧机S弯调整时，需要注意安全操作，避免发生意外伤害。
操作人员应佩戴好防护设备，并熟悉轧机的操作规程。
2. 材料选择：不同的金属材料对于S弯调整的要求也不同，因此在进行调整前需要选择合适的材料，并对其性能和变形特点有所了解。
3. 定期维护：轧机作为一种机械设备，需要定期进行维护保养，以保证其正常运行和调整效果。
4. 质量控制：在进行S弯调整时，需要注意对产品质量进行控制，确保最终产品的形状和尺寸符合要求。
轧机的S弯调整是一项重要的工艺操作，通过调整辊的位置、间距和控制轧制速度，可以实现金属材料的S形弯曲。
轧辊间隙调节注意事项轧辊间隙调节是钢铁冶炼过程中的重要环节，它直接影响到轧机的轧制效果和产品质量。
正确的轧辊间隙调节可以保证轧机的正常运行和产品的稳定质量，因此需要特别注意以下几个方面。
1. 轧辊间隙的选择轧辊间隙的选择应根据具体的轧制需求和工艺要求来确定。
一般来说，轧辊间隙较大可以增加轧制的通过率和坯料的塑性变形，但也会降低轧制的控制性能和产品的表面质量。
相反，轧辊间隙较小可以提高产品的表面质量，但过小的间隙可能会导致轧辊卡死和产品的不良变形。
因此，在选择轧辊间隙时需要综合考虑这些因素，并进行合理的调整。
2. 轧辊间隙的调整方法轧辊间隙的调整可以通过机械调节和液压调节两种方法进行。
机械调节是通过调整轧机的轧辊之间的距离来改变轧辊间隙，一般适用于小型轧机。
液压调节则是通过液压系统来控制轧机的轧辊之间的距离，一般适用于大型轧机。
无论是采用哪种调整方法，都需要确保调整的精度和稳定性，以保证轧机的正常运行。
3. 轧辊间隙的实时监测为了确保轧辊间隙的准确调整，需要对轧辊间隙进行实时监测。
常用的监测方法包括压力传感器、位移传感器和温度传感器等。
通过这些传感器可以监测到轧辊之间的压力、位移和温度等参数，并及时反馈给操作人员，以便进行相应的调整。
实时监测轧辊间隙可以及时发现问题并进行处理，避免因间隙调节不当而导致的生产事故和质量问题。
4. 轧辊间隙的定期检查和维护轧辊间隙是轧机的核心部件之一，因此需要定期对轧辊间隙进行检查和维护。
检查的内容包括轧辊间隙的尺寸、平行度和磨损程度等。
如果发现轧辊间隙有异常情况，需要及时采取相应的维护措施，如更换磨损严重的轧辊、调整轧辊的平行度等。
定期检查和维护轧辊间隙可以延长轧辊的使用寿命，提高轧机的工作效率和产品质量。
5. 轧辊间隙的调整记录和分析轧辊间隙的调整记录和分析是轧机管理的重要环节。
通过记录轧辊间隙的调整情况和相关参数，可以及时发现调整不当的问题并进行改进。
同时，对调整记录进行分析可以找出轧辊间隙调整的规律和趋势，为轧机操作提供科学依据。
百川钢球设备轧辊轴向调整轧辊轴向调整也是根本调整之一。
它的根本要求是两个轧辊型腔凸棱轴向要对正。
生产中查验孔型轴向错位的方法如下：斜轧孔型轴向错位的判别1从商品形状判别孔型轴向是不是错位若轧辊孔型轴向发作错位，那么能够从轧出商品的头尾形状来判别，如图4-8所示。
图中可见：当孔型轴向错位时，轧出的商品幅短，而且两头均带有圆柱形的凸台。
当选用深浅孔型轧制时（即一个轧辊型腔凸棱高于轧制中心线，另一个轧辊型腔凸棱低于轧制中心线）轧辊型腔错位后，就会使轧件的前端或后端呈现小凸台，而且轧件的幅短。
从图能够显着看出孔型轴向错位轧出带小尾巴的商品情形。
当右轧辊超前时（图4-9a)，圆柱形小凸台在钢球的头部三当右轧辊滞后时（图4-9b），圆柱形小凸台在钢球的尾部。
2从轧件运动状况判别孔型轴向是不是错位轧制钢球轧辊孔型发作轴向错位时，如图4-10所示，右轧辊型腔较左轧辊型腔错向出口，这样就会使轧件与右轧辊型腔的后部触摸，而与左轧辊型腔的前部触摸，呈现左轧辊型腔的后半部与右轧辊型腔的前半部与轧件触摸不上的状况。
轧件与轧辊孔型在这种状况下触摸，在轧件的斜对角线方向上，右轧辊将轧件往下股动，左轧辊将轧件往上股动，在轧件最终出孔型时，就会向斜后方向翻转。
同理，当轧制的钢球向斜前方翻转，就能够判别为左轧辊型腔相对右轧辊型腔错向出口。
轧辊孔型轴向错位与轴向力正常安稳状况轧制时，假如轧辊孔型没有轴向错位，而且疏忽轧件与导板的摩擦力，则轧辊两头的轴承根本不接受轴向力。
由于轧件变形发作对轧辊的轴向力与轧辊型腔自身自相平衡。
但是，当轧辊孔型轴向发作错位时，发作有轴向力，其作用力状况如图4-11所示。
作用于轧辊轴向力的方向与错位方向相反。
在轧辊孔型调整中，可利用轧辊孔型轴向错位发作的轴向力，来调整轧辊孔型轴向对正。
具体办法就是在轧制中使一个轧辊相对机座固定，而使另一个轧辊相对机座轴向起浮。
若轧辊孔型轴向错位，就会靠发作的轴向力主动找正。
ACHENBACH轧机展平辊的调节展平辊的运行状态直接影响着铝箔的轧制，如果展平辊的状态不好，就会产生串层、起皱、塔形或是板形难以控制等不利于轧制的现象。
而且轧制速度越高，对展平辊的要求也高。
为了适应3#轧机的高速性能，AB公司的展平辊设计有可调机构。
因此，如何调节展平辊使它满足高速轧制的要求就成了我们机械维护的重要技能。
我结合了自己多次调节经验对展平辊调节作以下介绍，供参考之用。
一、展平辊的调节机构调节机构分为两部分：一是驱动侧的水平调节机构，另一是操作侧的上下调节机构。
A．水平调节机构如左图为驱动侧水平调节机构，轴承座由压板通过M12内六角螺丝压靠在弹簧上，两侧的四个顶丝既起定位的作用，同时也起调节的作用。
调节步骤：1、确认辊需要向哪边调，以及调节量，（假设向左调0.3mm）2、松开压板紧固的螺栓（2个M12的内六角螺栓）3、松开左边的并帽，将顶丝后退大于0.3mm4、架好百分表，使表针顶在辊面上5、松开右边的并帽，旋进顶丝，看表值至0.3mm的位移后停止上下两顶丝要均匀顶，不能一个顶丝着力，而另一个虚着6、上紧右侧的顶丝和并帽；7、上紧左侧的顶丝和并帽，上顶丝时要留意：顶丝不能与轴承座顶死，要留0.02~0.03mm的间隙。
这样弹簧才能起到减震的作用。
如果顶死，轴承座就能动了。
8、上紧压板紧固螺栓B.上下调节机构如左图为操作侧上下调节机构的示意图，通过调节杆拉动可调斜块，使可调斜块与支架的斜面接触部位的不同而实现轴承座的上下移动。
调节步骤：1、用游标卡尺先测量下调节之前的位置尺寸L2、用17mm内六角扳手松开2个M20的内六角螺栓，一般松开1~2圈即可，*不能将螺栓卸下，辊有落下危险！3、旋动调节杆，使可调斜块移动，如前图，斜块往左移动轴承座就上升，斜块向右移，轴承座就下降。
4、调节到目标位置时，紧固2个M20的内六角螺栓，上紧时要均匀地紧。
5、记录下调节后的值。
二、调节时的测量1、展平辊水平位置尺寸测量（平行度）包角辊工作状态为基准，用专门的摆杆加百分表测量包角辊辊面到工作位置的展平辊辊面，可得到操作侧和驱动侧的相对位置差值。
百川钢球设备轧辊相位调整
所谓相位，是指两个轧辊型腔在圆周方向要对正。
如图4-6所示，相位对正是指两轧辊作用于轧件的型腔圆周方向角度一致（如图4-6a）。
图4-6b为两个轧辊作用于轧件的型腔圆周方向角度不一致的情况，图4-6b所示为两轧辊相差一个φ角。
图4-6 轧辊相位调整示意图
a)相位对正b）相位未对正
斜轧钢球时两个轧辊型腔相位不正的情形。
这样造成两个轧辊给轧件的压入值（图4-7中的影线部分）不一致。
此时两个轧辊给轧件每半圈的瞬时展宽量不一样。
相位滞后的轧辊其展宽量减小，而相位超前的轧辊其展宽量增大。
这种非对称轧制会带来下述问题：
○1因为上轧辊比下轧辊对轧件的摩擦力要大，所以造成轧件紧贴一个导板的情形。
这样既加重导板磨损，又容易划伤轧件的表面（当然，若相位相羞不多，贴导板的力不大，这对稳定轧制是有一定的好处的）。
○2若上轧辊与下轧辊作用在轧件上的力不在一条线上，轧件未变形部分产生弯曲，造成轧制不稳定。
○3由于沿圆周的变形量不同，上轧辊作用于轧件的轴向力大于下轧辊作用于轧件的轴向力，轧件表面容易产生螺旋痕。
图4-7 斜轧钢球相位错位图
为了保证相位对正，解决办法有两种：第一是在加工轧辊与安装轧辊时应严格要求保证安装相位准确。
实用文档钢球轧机轧辊的调整钢球轧机轧辊的调整是钢球斜轧成型的关键问题之一，它直接影响着产品的形状、尺寸及质量。
轧机调整的实质就是使轧辊和导板处在正确的位置，以便轧件顺利地实现塑性变形，轧出合格的产品。
因为斜轧机的调整因素较多，并且各因素又相互影响，所以斜轧机的调整比其它类型轧机的调整要复杂得多。
轧机调整的内容包括：轧辊的径向调整、倾角调整、轴向调整、相位调整、喇叭口调整、导板相对位置的调整、试轧调整等。
从图4-1斜轧机调整内容示意图中可以看出：轧机调整因素的空间几何关系。
有五个自由度需要调整。
4-1 斜轧机调整内容示意图轧辊的径向调整轧辊的径向调整是最基本的调整，其目的是控制产品的径向尺寸，同时，轧辊径向调整还直接影响轧制能否正常进行及产品内部质量的好坏。
4.1.1怎样进行轧辊的径向调整轧辊的径向调整比较简单，其基本调整如下。
首先，根据孔型设计的要求，通过侧压螺丝机构，使轧辊移动，达到合理的辊缝尺寸。
然后再用卡钳检验，也有用标准样柱检验的。
但是按这种方法调整的轧辊径向孔型，有时仍不能轧出合格的产品来。
这是因为轧辊径向孔型尺寸在轧制过程中受到轧机的刚性，轧制线的位置，轧辊自身的热胀冷缩等因素的影响。
当轧机的刚性较差，即在轧制过程中辊跳严重时，这时轧辊孔型的径向尺寸应当减去辊跳值。
考虑到轧辊热胀的影响，在稳定轧制一定时间后，要适当地放开轧辊孔型的径向尺寸。
当轧辊的热传导达到热平衡状态后，轧辊孔型的径向尺寸处于稳定状态。
所以，对于精轧产品，往往需要预先对轧辊进行加热，这样就文案大全．实用文档可以在轧制一开始便消除这一因素的影响，保证精轧产品的质量要求。
这时应用卡（即轧件旋转的轴线）位置重合时，当轧机中心线与轧制中心线钳测得的孔型径向尺寸，就应等于热轧毛坯直径。
而当轧件贴一个导板轧制时，轧辊与轧件的接触点将上移或下移。
当贴上导板轧制时，接触点便上移；反之，贴下导板轧制时，接触点便下移。
4-2 测量孔型径向尺寸关系图图两点'可以看出，用卡钳测得的轧辊孔型径向尺寸只能是图中A'、B从图4-2，如'。
显然l>l两点间的距离间的距离l'，而轧件与轧辊实际接触点应是A、Bl间的距A则孔型径向尺寸便调大了。
由于接触点、B果要使l'等于轧件的直径d，与轧件最l，l'离用卡钳是测量不出来的，故只能通过测量尺寸l'间接地控制尺寸大半径r之间有如下的关系。
??R??lR?oo型光4-1）（????2222R?h????R?rh???RrR?型型光光mm；式中R—型辊孔型底半径，光h—轧机中心线相对轧制线的偏移量，毫米。
? 径向调整与轧件旋转的关系4.1.2是斜轧的前提条件，而轧辊的径向调整对这个前棒料送入轧辊后能否旋转，提条件有直接影响。
??ba。
其中，在轴承钢球斜轧成形过程中，轧件的旋转条件为a为驱动轧件旋转力矩的力臂，b为阻止轧件旋转力矩的力臂。
当轧辊孔型径向尺寸调得过紧时，如图4-3所示，轧辊由原实线位置，调到图中虚线位置，则出现力臂a减少与力臂b增大的情况，这样就会出现不能满足旋转条件的情况，即驱动轧件旋转力矩M小于阻止轧件旋转的力矩M，则轧件不旋转。
此外，当径向调的过PT紧，就会造成变形金属轴向流动困难，增加了轧件的横向变形和变形阻力，即增大了轧制压力，造成轧件不易旋转。
文案大全．实用文档轴承钢球轧辊孔型的凸棱比较陡，为了便于旋转，在设计轧辊孔型时，在轧辊人口段有一段较长的平直段孔型，在棒料喂入轧辊时就能正常旋转起来。
如果孔型径向尺寸调得过松，就会出现轧辊孔型入口的平直段夹不住棒料（孔型底部与轧件不接触），这时轧辊仅靠较陡的孔型凸棱接触轧件，凸棱就象一把刀子一样切入轧件，不利于轧件旋转，所以，轧辊在径向调整时，要力求使轧件与轧辊孔型底部接触。
图4-3 径向调整与轧件的旋转关系当然，轧件的旋转条件还与其它因素有关，但轧辊孔型径向尺寸是影响轧件旋转的基本工艺因素。
4.1.3径向调整与导板位置的关系在轧辊径向调整时，还要考虑与导板的相互位置。
实践证明这一点是很重要的，即使轧辊孔型径向尺寸调整得符合孔型设计与工艺的要求，若与导板位置的相互关系不正确，同样也不能实现正常的轧制。
轴承钢球轧机的轧辊为双腔孔型轧制，孔型的径向调得与导板位置不正确，有时会造成轧件从轧辊与导板之间的缝隙中钻出，即生产中会发生钻料现象。
这样不但破坏了正常轧制，而且还会损坏导板或轧辊孔型凸棱，造成事故。
当两个轧辊按逆时针方向旋转时，轧件则按顺时针方向旋转。
在轧制过程中，若出现上导板刮轧件现象，必然是上导板的左角造成的；若出现下导板刮轧件现象，必然是下导板的右角造成的。
若轧辊旋转方向为顺时针，出现导板刮轧件现象恰好与此相反。
在轧制过程中，一旦出现导板刮轧件情况，导板就将受到轧件一个水平推力，以轧辊逆时针旋转为例，上导板将会向右弯曲，下导板则向左弯曲。
由于导板薄、刚性差，导板受力后将产生较大的弯曲变形。
因此，轧件被导板刮伤得更严重，同时轧件给导板的推力也越大，直到轧件卡在导板上停止旋转为止。
不旋转的轧件，将被轧辊螺旋孔型的凸棱拽出。
有时不旋转的轧件被一个轧辊带动，轧件从轧辊与导板之间的缝隙中钻出，造成钻料事故。
文案大全．实用文档在轧辊径向调整时，若轧辊以逆时针方向旋转，应注意保证上导板与左轧辊的间隙，下导板与右轧辊的间隙，在不相碰的前提下，应越小越好。
反之，若两轧辊以顺时针方向旋转，则应保证上导板与右轧辊的间隙，下导板与左轧辊的间隙，在不相碰的前提下，也应越小越好。
这就是轧辊孔型径向调整与导板位置相互关系的基本要求。
按着上述的要求，轧辊与导板调整顺序如图4-4所示。
首先，固定好下导板位置，移动右轧辊，使右轧辊凸棱与下导板的间隙在不相碰的情况下越小越好。
在固定好右轧辊位置后，根据4.1.1所述轧辊径向调整的原则，将左轧辊的位置调整好，并固定下来，最后确定上导板的位置，使上导板与左轧辊的凸棱不相碰的情况下，其缝隙越小越好。
调整的关键就是保持两处的间隙越小越好。
如果在轧制过程中，需要进行轧辊径向调整，原则上只能移动左轧辊与上导板。
因为下导板不便移动，若移动了右轧辊，上述的关系就被搞乱了。
此外，轧辊径向调整还应注意保证轧制线与导板的轴线平行（图4-5a是正确的位置）。
若轧制线与导板轴线不平行（如图4-5b所示，这是不正确的位置）。
将破坏上述轧辊和导板相互位置的调整要求。
轧辊与导板轴向位置图图轧辊与导板位置调整顺序图图4-4 4-5 径向调整对产品质量的影响轧辊径向调整不但影响钢球尺寸形状，而且也影响钢球内部与外表的质量。
调整不当在钢球的内部会产生硫松，严重时会中心破裂形成孔腔或在钢球的表面形成环沟以及其它缺陷。
造成钢球中心疏松或孔腔的因素很多，其中轧辊径向调整是一个重要的工艺因素。
如果轧辊径向尺寸调得过小，就意味着孔型的型腔容积变小了。
这时孔型内被封闭的金属体积将大于孔型型腔的容积，这部分多余的金属体积，在轴向受到孔型凸棱限制不能流动变形，只能产生切向流动、横向变形，即钢球变成椭圆形。
孔型径向调得越小，椭圆的长短轴之比就越大，即椭圆度就越大。
这部分多余金属体积在旋转时受到孔型的反复作用，长短轴反复交替变化，钢球就会受到文案大全．实用文档反复拉、压、切应力的作用。
由于这部分金属不易从孔型中流出去，造成拉、压、切应力作用效果的不断地积累，最终在钢球内部出现疏松，严重时产生破裂而形成空腔。
另外，轧辊径向调得过紧，钢球中心产生疏松和空腔的另一方面原因。
是由于金属在孔型未封闭前，轴向流动后滑困难，结果在孔型封闭后，将造成容纳在孔型中的金属体积过大。
在实际生产中，当出现中空的产品时，适当调整轧辊径向孔型尺寸，稍微放大孔型的径向尺寸，将会收到明显的效果。
另一种情况，当轧辊径向尺寸调得过松时，这就意味着孔型的型腔容积变大了。
这时型腔内被封闭的金属体积将小于孔型型腔的容积，出现孔型未被充满的现象。
在钢球表面上出现环沟，尽管沟环有宽有窄，都是由于金属未充满孔型所造成的。
只要适当调小轧辊孔型径向尺寸，同样可以收到显著的效果。
轧辊的倾角调整斜轧的特点是轧辊轴线与轧制中心线不平行，而在空间交叉一个角度，这个角度称为轧辊倾角。
轧辊倾角的调整，是通过轧机倾角调整机构，变化角度的大小。
斜轧倾角调整的理论依据是轧辊的圆周速度在轧制线方向上的分速度等于孔型螺旋前进速度在轧制线方向上的分速度，即???（4-2)cos?ntDn sin因此，斜轧倾角调整的实质就是通过角度α的变化满足上述的等式，也就是说通过角度α的变化，来协调轧件（靠轧辊摩擦力）在轧制线方向的运动和轧辊孔型在轧制线前进方向的运动，并使两种运动匹配。
轧辊倾角调整，对产品质量、设备负荷、轧辊的使用寿命等方面都有很大的影响。
4.2.1 怎样进行轧辊倾角的调整轧辊倾角调整的内容有两点，一点是确定轧辊倾角的方向，另一点是确定轧辊倾角大小。
轧辊倾角的方向，就是轧辊轴线的倾斜方向。
它与轧辊螺旋孔型左右旋有关。
若轧辊孔型为右旋时，从轧辊入口端看，右轧辊入口端应向上，左轧辊入口端应向下。
如果轧辊螺旋孔型为左旋时，则与右旋孔型的轧辊倾角方向相反。
轧辊倾角的大小可用式4-3来确定。
S?1????tg（4-3）?D式中S为轧辊螺旋孔型的导程，取孔型封闭处的前一变螺距或后一变螺距为宜。
D是指钢球轧辊的孔型平均直径。
这样首先确定出的轧辊倾角α理论值，在轧制过程中可根据钢球的实际成形文案大全．实用文档情况作适当的微量调整。
对于轴承钢球的轧制，左、右轧辊的倾角相等。
倾角调整对产品质量的影响（1）倾角对产品端面的影响轧件在轧辊孔型中，一边运动，一边连续成形。
轧件的变形过程是由于逐渐升高轧辊孔型凸棱的作用，直径方向逐渐压细，轴向逐渐延伸。
轧辊凸棱在轧件端表上的运动轨迹是一条阿基米德螺旋线，而正常的端面应是光滑的表面。
如果轧辊倾角调整不当，会造成轧件的前端面或后端面被孔型凸棱所切，产品的端面不光滑。
当轧辊倾角调得过大，轧件的前端面顶着轧辊孔型凸棱前进，这时前端面被凸棱所切。
当轧辊倾角调得过小，轧件的后端面被轧辊孔型凸棱推着前进，这时后端面被凸棱所切。
（2）倾角对产品幅长的影响产品的幅长是指其回转轴线方向上的长度。
产品产生幅短现象，除轧辊孔型轴向错位以外，还与倾角的调整有关。
当轧辊倾角调得小于孔型螺旋升角时，则轧件的前进速度小于轧辊螺旋孔型在轧制线上的前进分速度，这时轧件相对轧辊要产生向后滑动。
由于轧件的后滑，轧件在孔型未封闭前会渐渐脱离与孔型的轴向侧面接触，造成孔型前部充不满。
当轧辊孔型封闭后，轧件继续变形。
由于孔型前部空隙，还会在轧件本身变形力的推动下向前滑动，造成孔型凸棱两侧均不与轧件接触，形成产品短幅现象。
当轧辊倾角调得大于孔型螺旋升角时，也会造成钢球短幅。
