冶金轧辊的分类及选材

101合金冷硬铸铁轧辊合金冷硬铸铁轧辊（辊环）是利用铁水自身的过冷度和模具表面激冷，同时添加Ni、Cr、Mo合金元素的办法制造的一种铸铁轧辊，辊身工作层基体组织内基本上没有游离态石墨，因而其硬度高，具有优良的耐磨损性能。

此类材质可用静态复合浇注工艺生产大型规格轧辊，使辊身具有高的硬度而辊颈具有高的强韧性，表现出良好的热稳定性和抗事故性。

102 合金无界冷硬铸铁轧辊合金无界冷硬铸铁轧辊（辊环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧辊。

石墨均匀分散在整个辊身截面，其数量和尺寸随深度而增加。

本公司提供的合金无界冷硬铸铁轧辊，由于添加了锰、铬、镍、钼等合金元素，加上少量细小石墨的存在，不仅提高了轧辊的抗剥落性、抗热裂性和抗磨损等性能，而且辊身工作层具有较小的硬度落差。

表面的微细石墨孔隙还能改善轧辊的咬入能力。

103合金球铁轧辊合金球墨铸铁轧辊（辊环），以基体组织中的石墨呈球状为特征，通过调整镍、铬、钼合金元素和特定的热处理制度，可以制成普通球墨铸铁、大型合金球墨铸铁、珠光体球墨铸铁和针状球墨铸铁不同系列的轧辊（辊环）。

这些产品具有良好的强度、高温性能和抗事故性能，工作层硬度落差极小。

化学成分(%)SGAC型钢连轧机中轧、精轧机架，无缝钢管轧机轧辊及辊环，棒、线材，螺纹钢轧机中轧、预精轧、精轧机架轧辊及辊环承制范围类别辊身直径（mm）辊身长度（mm）轧辊适用于各种规格轧辊的制造辊环Φ190-1500900(max.)104 高镍铬无界冷硬铸铁轧辊高镍铬无界冷硬复合铸铁轧辊是采用离心或全冲洗方法制造的高性能轧辊，通过提高镍、铬、钼等合金元素的含量，获得高的组织、碳化物显微硬度；配合特殊热处理得到组织均匀、致密及硬度落差小的工作层；同时含有少量游离石墨，从而具有良好的耐磨损性、抗热裂、抗剥落及抗压痕性能。

外层厚度可适应需要而调整，芯部采用韧性灰口铸铁或高强度球墨铸铁，使芯部及辊颈具有满意的强韧性。

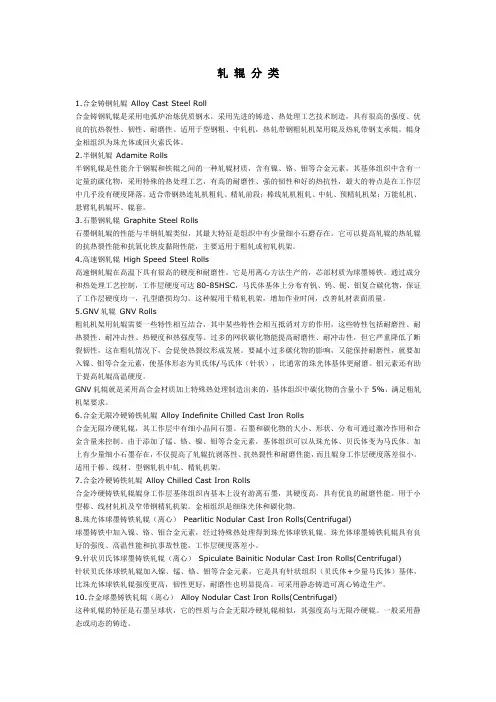

轧辊分类1.合金铸钢轧辊Alloy Cast Steel Roll合金铸钢轧辊是采用电弧炉冶炼优质钢水，采用先进的铸造、热处理工艺技术制造，具有很高的强度、优良的抗热裂性、韧性、耐磨性、适用于型钢粗、中轧机，热轧带钢粗轧机架用辊及热轧带钢支承辊。

辊身金相组织为珠光体或回火索氏体。

2.半钢轧辊Adamite Rolls半钢轧辊是性能介于钢辊和铁辊之间的一种轧辊材质，含有镍、铬、钼等合金元素，其基体组织中含有一定量的碳化物，采用特殊的热处理工艺，有高的耐磨性、强的韧性和好的热抗性，最大的特点是在工作层中几乎没有硬度降落。

适合带钢热连轧机粗轧、精轧前段；棒线轧机粗轧、中轧、预精轧机架；万能轧机、悬臂轧机辊环、辊套。

3.石墨钢轧辊Graphite Steel Rolls石墨钢轧辊的性能与半钢轧辊类似，其最大特征是组织中有少量细小石磨存在。

它可以提高轧辊的热轧辊的抗热裂性能和抗氧化铁皮黏附性能，主要适用于粗轧或初轧机架。

4.高速钢轧辊High Speed Steel Rolls高速钢轧辊在高温下具有很高的硬度和耐磨性。

它是用离心方法生产的，芯部材质为球墨铸铁。

通过成分和热处理工艺控制，工作层硬度可达80-85HSC，马氏体基体上分布有钒、钨、铌、钼复合碳化物，保证了工作层硬度均一，孔型磨损均匀。

这种辊用于精轧机架，增加作业时间，改善轧材表面质量。

5.GNV轧辊GNV Rolls粗轧机架用轧辊需要一些特性相互结合，其中某些特性会相互抵消对方的作用，这些特性包括耐磨性、耐热裂性、耐冲击性、热硬度和热强度等。

过多的网状碳化物能提高耐磨性、耐冲击性，但它严重降低了断裂韧性，这在粗轧情况下，会促使热裂纹形成发展。

要减小过多碳化物的影响，又能保持耐磨性，就要加入镍、钼等合金元素，使基体形态为贝氏体/马氏体（针状），比通常的珠光体基体更耐磨。

钼元素还有助于提高轧辊高温硬度。

GNV轧辊就是采用高合金材质加上特殊热处理制造出来的，基体组织中碳化物的含量小于5%，满足粗轧机架要求。

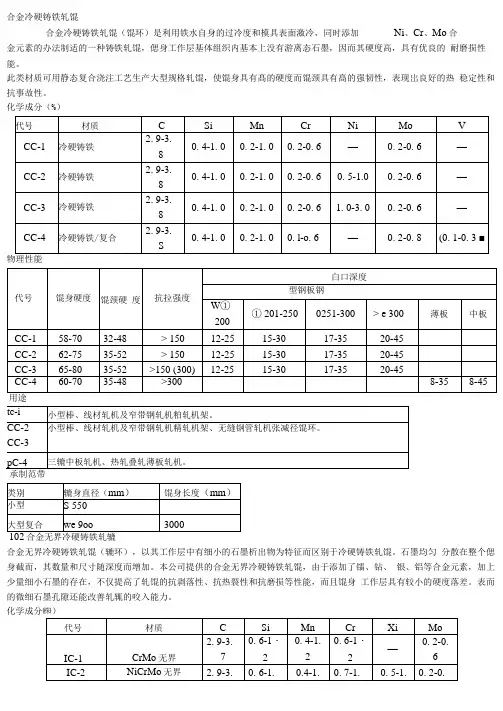

合金冷硬铸铁轧馄合金冷硬铸铁轧馄（馄环）是利用铁水自身的过冷度和模具表面激冷，同时添加Ni、Cr、Mo合金元素的办法制适的一种铸铁轧馄，偲身工作层基体组织内基本上没有游离态石墨，因而其硬度高，具有优良的耐磨损性能。

此类材质可用静态复合浇注工艺生产大型规格轧馄，使馄身具有髙的硬度而馄颈具有髙的强韧性，表现岀良好的热稳定性和抗事故性。

化学成分（%）用途合金无界冷硬铸铁轧辘合金无界冷硬铸铁轧馄（辘环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧馄。

石墨均匀分散在整个偲身截而，其数量和尺寸随深度而增加。

本公司提供的合金无界冷硬铸铁轧馄，由于添加了镭、钻、银、铝等合金元素，加上少量细小石墨的存在，不仅提高了轧馄的抗剥落性、抗热裂性和抗磨损等性能，而且馄身工作层具有较小的硬度落差。

表而的微细石墨孔隙还能改善轧辄的咬入能力。

化学成分㈱）103合金球铁轧馄合金球墨铸铁轧馄（辘环）,以基体组织中的石墨呈球状为特征，通过调整银、锯、铝合金元素和特左的热处理制度，可以制成普通球墨铸铁、大型合金球墨铸铁、珠光体球墨铸铁和针状球墨铸铁不同系列的轧馄（馄环）。

这些产品具有良好的强度、髙温性能和抗事故性能，工作层硬度落差极小。

化学成分（％）承制范围 类别 辘身直径（mm ）馄身长度（mm ）轧辄 适用于各种规格轧辘的制适辄环① 190-1500900 (max.)104高線珞无界冷硬铸铁轧馄髙银锯无界冷硬复合铸铁轧辘是采用离心或全冲洗方法制造的高性能轧馄，通过提高線、珞、铝等合金元素 的含量，获得髙的组织、碳化物显微硬度；配合特殊热处理得到组织均匀、致密及硬度落差小的工作层；同时含 有少量游离石墨，从而具有良好的耐磨损性、抗热裂、抗剥落及抗压痕性能。

外层厚度可适应需要而调整，芯部采用韧性灰口铸铁或高强度球墨铸铁，使芯部及辄颈具有满意的强韧性。

使用中充分水冷是必要的。

化学成分㈱）代号cSiMn CrNiMo HXiCr-12. 8-3. 5 0. 6-1. 1 0. 4-1. 1 1. 6-2. 04. 0-4. 5 0. 2-0. 8 fiXiCr-23. 0~3. 50. 7-1. 20. 5~1. 21.4-1. 83. 8-4. 50. 2-0. 8代号硬度HS抗拉强度MPa 抗弯强度HS弹性模疑kMPa HNiCr-l 70-85 350-450 450-650 3-7 150-190 HNiCr-260-75 350-450 450-650 2-6 150-190 灰芯 35-50 >190 350 3-7 110-150 球芯 35-50>3505504-7160-190切平整辘 承制范围 制造方法 馄身直径（mm ） 馄身长度（mm ） 净重（t ）离心法 0280-1350 400-1300 45全冲洗法0800-1300W5500105高珞复合铸适轧馄髙锯复合轧馄工作层含有6^22%的锯合金，芯部为高强度球墨铸铁。

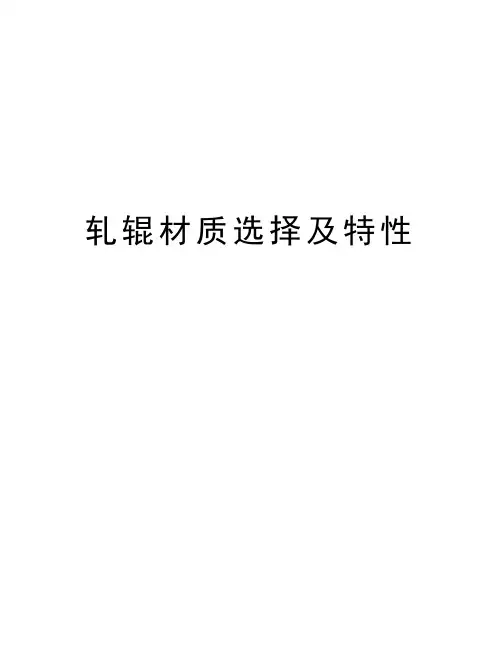

轧辊材质选择及特性合金冷硬铸铁轧辊合金冷硬铸铁轧辊（辊环）是利用铁水自身的过冷度和模具表面激冷，同时添加Ni、Cr、Mo 合金元素的办法制造的一种铸铁轧辊，辊身工作层基体组织内基本上没有游离态石墨，因而其硬度高，具有优良的耐磨损性能。

此类材质可用静态复合浇注工艺生产大型规格轧辊，使辊身具有高的硬度而辊颈具有高的强韧性，表现出良好的热稳定性和抗事故性。

物理性能承制范围合金无界冷硬铸铁轧辊（辊环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧辊。

石墨均匀分散在整个辊身截面，其数量和尺寸随深度而增加。

本公司提供的合金无界冷硬铸铁轧辊，由于添加了锰、铬、镍、钼等合金元素，加上少量细小石墨的存在，不仅提高了轧辊的抗剥落性、抗热裂性和抗磨损等性能，而且辊身工作层具有较小的硬度落差。

表面的微细石墨孔隙还能改善轧辊的咬入能力。

化学成分(%)103 合金球铁轧辊合金球墨铸铁轧辊（辊环），以基体组织中的石墨呈球状为特征，通过调整镍、铬、钼合金元素和特定的热处理制度，可以制成普通球墨铸铁、大型合金球墨铸铁、珠光体球墨铸铁和针状球墨铸铁不同系列的轧辊（辊环）。

这些产品具有良好的强度、高温性能和抗事故性能，工作层硬度落差极小。

用途承制范围类别辊身直径（mm）辊身长度（mm）轧辊适用于各种规格轧辊的制造辊环Φ190-1500900(max.)104 高镍铬无界冷硬铸铁轧辊高镍铬无界冷硬复合铸铁轧辊是采用离心或全冲洗方法制造的高性能轧辊，通过提高镍、铬、钼等合金元素的含量，获得高的组织、碳化物显微硬度；配合特殊热处理得到组织均匀、致密及硬度落差小的工作层；同时含有少量游离石墨，从而具有良好的耐磨损性、抗热裂、抗剥落及抗压痕性能。

外层厚度可适应需要而调整，芯部采用韧性灰口铸铁或高强度球墨铸铁，使芯部及辊颈具有满意的强韧性。

使用中充分水冷是必要的。

化学成分(%)代号C Si Mn Cr Ni MoHNiCr-1 2.8-3.50.6-1.10.4-1.1 1.6-2.0 4.0-4.50.2-0.8HNiCr-2 3.0-3.50.7-1.20.5-1.2 1.4-1.8 3.8-4.50.2-0.8代号硬度HS 抗拉强度MPa抗弯强度HS冲击韧性×104J/m2弹性模量kMPaHNiCr-170-85350-450450-6503-7150-190 HNiCr-260-75350-450450-6502-6150-190灰芯35-50﹥1903503-7110-150球芯35-50﹥3505504-7160-190距表面距离（m m）用途：热带连轧精轧后段工作辊宽、中厚板轧机粗轧、精轧机架工作辊热带（板）四辊平整机工作辊、支撑辊，横切平整辊炉卷轧机工作辊高速线材轧机预精轧辊环有色金属板材轧机工作辊承制范围制造方法辊身直径 (mm)辊身长度 (mm)净重 (t)离心法Φ280-1350400-430045全冲洗法Φ800-1300≤5500高铬复合轧辊工作层含有6~22%的铬合金，芯部为高强度球墨铸铁。

合金冷硬铸铁轧辊合金冷硬铸铁轧辊（辊环）是利用铁水自身的过冷度和模具表面激冷，同时添加Ni、Cr、Mo合金元素的办法制造的一种铸铁轧辊，辊身工作层基体组织内基本上没有游离态石墨，因而其硬度高，具有优良的耐磨损性能。

此类材质可用静态复合浇注工艺生产大型规格轧辊，使辊身具有高的硬度而辊颈具有高的强韧性，表现出良好的热稳定性和抗事故性。

102 合金无界冷硬铸铁轧辊合金无界冷硬铸铁轧辊（辊环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧辊。

石墨均匀分散在整个辊身截面，其数量和尺寸随深度而增加。

本公司提供的合金无界冷硬铸铁轧辊，由于添加了锰、铬、镍、钼等合金元素，加上少量细小石墨的存在，不仅提高了轧辊的抗剥落性、抗热裂性和抗磨损等性能，而且辊身工作层具有较小的硬度落差。

表面的微细石墨孔隙还能改善轧辊的咬入能力。

用途103 合金球铁轧辊合金球墨铸铁轧辊（辊环），以基体组织中的石墨呈球状为特征，通过调整镍、铬、钼合金元素和特定的热处理制度，可以制成普通球墨铸铁、大型合金球墨铸铁、珠光体球墨铸铁和针状球墨铸铁不同系列的轧辊（辊环）。

这些产品具有良好的强度、高温性能和抗事故性能，工作层硬度落差极小。

化学成分(%)物理性能高镍铬无界冷硬复合铸铁轧辊是采用离心或全冲洗方法制造的高性能轧辊，通过提高镍、铬、钼等合金元素的含量，获得高的组织、碳化物显微硬度；配合特殊热处理得到组织均匀、致密及硬度落差小的工作层；同时含有少量游离石墨，从而具有良好的耐磨损性、抗热裂、抗剥落及抗压痕性能。

外层厚度可适应需要而调整，芯部采用韧性灰口铸铁或高强度球墨铸铁，使芯部及辊颈具有满意的强韧性。

使用中充分水冷是必要的。

化学成分(%)硬度分布曲线示例：距表面距离（m m ）用途：热带连轧精轧后段工作辊宽、中厚板轧机粗轧、精轧机架工作辊 热带（板）四辊平整机工作辊、支撑辊，横切平整辊 炉卷轧机工作辊高速线材轧机预精轧辊环 有色金属板材轧机工作辊105 高铬复合铸造轧辊高铬复合轧辊工作层含有6~22%的铬合金，芯部为高强度球墨铸铁。

线材轧辊材质的选择及管理特点
轧辊材质好，轧辊使用周期就长，轧辊消耗数量就越少，反之则越多。

线材厂根据所用轧机特点，对轧辊材质进行了比较。

线材厂轧机分为粗轧机列、中轧机列、精轧机列，每个机列在轧钢时的轧制任务不同，对轧辊的性能要求也不同，粗轧一般要考虑轧辊强度，多选用锻钢和铸钢轧辊，或选用球墨半冷硬和球墨冷硬轧辊。

锻钢和铸钢轧辊的强度大，不易发生断辊，但其硬度低、耐磨性差、使用周期短、更换轧辊频繁；因球墨铸铁轧辊的辊身工作层中有石墨，使轧辊耐磨性、抗热裂性能得到提高，优于锻钢、铸钢轧辊，所以线材厂粗、中轧在满足强度要求的前提下，选用了中镍、铬、钼球墨无限冷硬铸铁轧辊；精轧机列主要对轧辊的耐磨性有要求，故选用中镍、铬、钼无限冷硬铸铁轧辊，又由于复合离心辊的性能在满足生产技术要求方面优于常法辊。

所以线材厂轧辊都采用复合离心辊。

轧辊按材质可分为锻钢、铸钢和铸铁轧辊、特种轧辊，根据浇注方法不同可分为常法浇注轧辊和复合离心浇注轧辊；为提高轧辊的耐磨性，也可以适当添加一定比例的合金元素，如中镍、铬、钼等。

轧辊管理是指从选择轧辊材质、轧辊采购计划的制定、轧辊孔型样板的加工和管理、轧辊孔型的加工及检查、轧辊加工车削量和车削次数的确定等一系列工作，具有系统性。

对轧辊实施精细管理的工作。

其特点是：(1) 具有系统性、连续性；(2) 理论性和实践性强；(3) 必须环环相扣，精细合理。

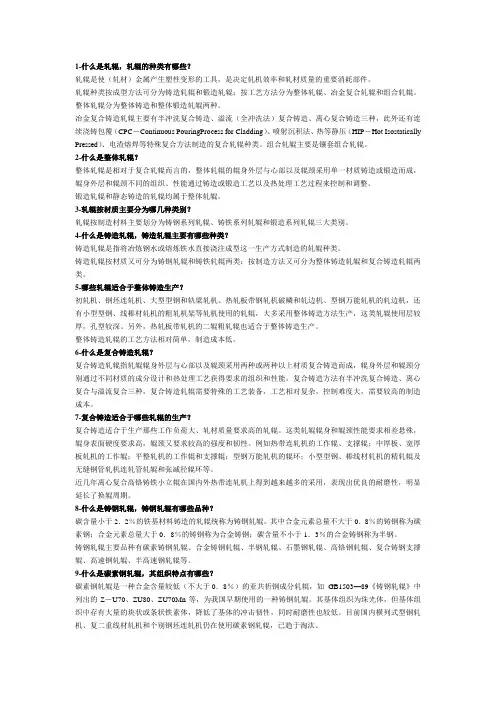

1-什么是轧辊，轧辊的种类有哪些？轧辊是使（轧材）金属产生塑性变形的工具，是决定轧机效率和轧材质量的重要消耗部件。

轧辊种类按成型方法可分为铸造轧辊和锻造轧辊；按工艺方法分为整体轧辊、冶金复合轧辊和组合轧辊。

整体轧辊分为整体铸造和整体锻造轧辊两种。

冶金复合铸造轧辊主要有半冲洗复合铸造、溢流（全冲洗法）复合铸造、离心复合铸造三种，此外还有连续浇铸包覆（CPC－Continuous PouringProcess for Cladding）、喷射沉积法、热等静压（HIP－Hot Isostatically Pressed）、电渣熔焊等特殊复合方法制造的复合轧辊种类。

组合轧辊主要是镶套组合轧辊。

2-什么是整体轧辊？整体轧辊是相对于复合轧辊而言的，整体轧辊的辊身外层与心部以及辊颈采用单一材质铸造或锻造而成，辊身外层和辊颈不同的组织、性能通过铸造或锻造工艺以及热处理工艺过程来控制和调整。

锻造轧辊和静态铸造的轧辊均属于整体轧辊。

3-轧辊按材质主要分为哪几种类别？轧辊按制造材料主要划分为铸钢系列轧辊、铸铁系列轧辊和锻造系列轧辊三大类别。

4-什么是铸造轧辊，铸造轧辊主要有哪些种类？铸造轧辊是指将冶炼钢水或熔炼铁水直接浇注成型这一生产方式制造的轧辊种类。

铸造轧辊按材质又可分为铸钢轧辊和铸铁轧辊两类；按制造方法又可分为整体铸造轧辊和复合铸造轧辊两类。

5-哪些轧辊适合于整体铸造生产？初轧机、钢坯连轧机、大型型钢和轨梁轧机、热轧板带钢轧机破鳞和轧边机、型钢万能轧机的轧边机，还有小型型钢、线棒材轧机的粗轧机架等轧机使用的轧辊，大多采用整体铸造方法生产，这类轧辊使用层较厚，孔型较深。

另外，热轧板带轧机的二辊粗轧辊也适合于整体铸造生产。

整体铸造轧辊的工艺方法相对简单，制造成本低。

6-什么是复合铸造轧辊？复合铸造轧辊指轧辊辊身外层与心部以及辊颈采用两种或两种以上材质复合铸造而成，辊身外层和辊颈分别通过不同材质的成分设计和热处理工艺获得要求的组织和性能。

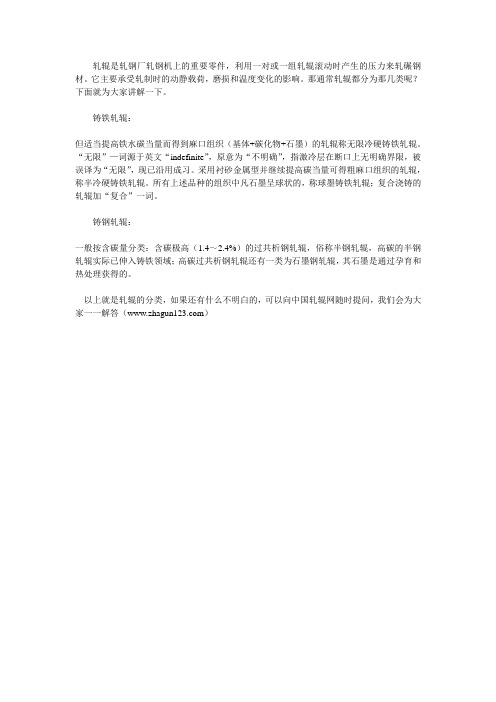

轧辊是轧钢厂轧钢机上的重要零件，利用一对或一组轧辊滚动时产生的压力来轧碾钢材。

它主要承受轧制时的动静载荷，磨损和温度变化的影响。

那通常轧辊都分为那几类呢？下面就为大家讲解一下。

铸铁轧辊：
但适当提高铁水碳当量而得到麻口组织（基体+碳化物+石墨）的轧辊称无限冷硬铸铁轧辊。

“无限”—词源于英文“indefinite”，原意为“不明确”，指激冷层在断口上无明确界限，被误译为“无限”，现已沿用成习。

采用衬砂金属型并继续提高碳当量可得粗麻口组织的轧辊，称半冷硬铸铁轧辊。

所有上述品种的组织中凡石墨呈球状的，称球墨铸铁轧辊；复合浇铸的轧辊加“复合”一词。

铸钢轧辊：
一般按含碳量分类：含碳极高（1.4～2.4%）的过共析钢轧辊，俗称半钢轧辊，高碳的半钢轧辊实际已伸入铸铁领域；高碳过共析钢轧辊还有一类为石墨钢轧辊，其石墨是通过孕育和热处理获得的。

以上就是轧辊的分类，如果还有什么不明白的，可以向中国轧辊网随时提问，我们会为大家一一解答（）。

合金冷硬铸铁轧辊合金冷硬铸铁轧辊（辊环）是利用铁水自身的过冷度和模具表面激冷，同时添加Ni、Cr、Mo合金元素的办法制造的一种铸铁轧辊，辊身工作层基体组织内基本上没有游离态石墨，因而其硬度高，具有优良的耐磨损性能。

此类材质可用静态复合浇注工艺生产大型规格轧辊，使辊身具有高的硬度而辊颈具有高的强韧性，表现出良好的热稳定性和抗事故性。

102 合金无界冷硬铸铁轧辊合金无界冷硬铸铁轧辊（辊环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧辊。

石墨均匀分散在整个辊身截面，其数量和尺寸随深度而增加。

本公司提供的合金无界冷硬铸铁轧辊，由于添加了锰、铬、镍、钼等合金元素，加上少量细小石墨的存在，不仅提高了轧辊的抗剥落性、抗热裂性和抗磨损等性能，而且辊身工作层具有较小的硬度落差。

表面的微细石墨孔隙还能改善轧辊的咬入能力。

用途103 合金球铁轧辊合金球墨铸铁轧辊（辊环），以基体组织中的石墨呈球状为特征，通过调整镍、铬、钼合金元素和特定的热处理制度，可以制成普通球墨铸铁、大型合金球墨铸铁、珠光体球墨铸铁和针状球墨铸铁不同系列的轧辊（辊环）。

这些产品具有良好的强度、高温性能和抗事故性能，工作层硬度落差极小。

化学成分(%)物理性能SGP-3 大型初轧机。

SGP-4 型钢连轧机粗轧、中轧机架，棒、线材轧机粗轧、中轧机及钢管轧机张减径辊环。

SGAC 型钢连轧机中轧、精轧机架，无缝钢管轧机轧辊及辊环，棒、线材，螺纹钢轧机中轧、预精轧、精轧机架轧辊及辊环承制范围类别辊身直径（mm）辊身长度（mm）轧辊适用于各种规格轧辊的制造辊环Φ190-1500 900(max.)104 高镍铬无界冷硬铸铁轧辊高镍铬无界冷硬复合铸铁轧辊是采用离心或全冲洗方法制造的高性能轧辊，通过提高镍、铬、钼等合金元素的含量，获得高的组织、碳化物显微硬度；配合特殊热处理得到组织均匀、致密及硬度落差小的工作层；同时含有少量游离石墨，从而具有良好的耐磨损性、抗热裂、抗剥落及抗压痕性能。

轧辊知识简介一、铸铁系轧辊铸铁系轧辊的含碳量在2.5%—3.5%左右，按主要材质可分为普通铸铁轧辊、高镍铬无限冷硬复合铸铁轧辊、高铬复合铸铁轧辊和合金球墨铸铁轧辊四大类。

铸铁轧辊中常见的组织可分为基体、渗碳体、石墨三大类，基体组织主要氏体、铁素体、珠光体、贝氏体和马氏体，石墨在铸铁中的形态一般有片状和球状两种.1、普通铸铁轧辊普通铸铁轧辊可分为冷硬铸铁轧辊，中、低合金无限冷硬铸铁轧辊，中低合金球墨铸铁轧辊，冷硬铸铁是利用铁水自身过冷度和模具表面激冷的办法获得的一种铸铁其辊身表面激冷而生成白口层，硬度高、耐磨性好。

冷硬铸铁轧辊按制造工艺和芯部材质可分为非球铁、球墨复合、和球芯三大类。

无限冷硬铸铁轧辊是介于冷硬铸铁和灰口铸铁之间的一种材质，其辊身工作层基体组织中存在着石墨，并且辊身工作层与芯部没有明显的分界线。

普通铸铁轧辊主要用于叠轧薄板轧机、三辊劳特式中板轧机、线材轧机、棒材轧机及型钢轧机用辊。

2、高镍铬无限冷硬铸复合铁轧辊无限冷硬铸铁是界于冷硬铸铁和灰口铸铁之间的一种材质，无限冷硬铸铁轧辊辊身工作层集基体组织中存在着均匀分布的石墨，石墨的含量从辊身表面往里随深度的增加而提高，硬度随之降低，因此，辊身工作层与芯部没有明显的分界线，也称无界冷硬铸铁轧辊无限冷硬铸铁轧辊材质中含有较高的铬、镍、钼合金元素时为高镍铬无限冷硬铸铁轧辊，采用全冲洗（溢流法）或离心复合浇注工艺生产。

高镍铬无限冷硬铸铁轧辊辊身工作层基体组织中存在较大数量的碳化物，因此有较高的耐磨性，基体组织中石墨的存在，使其具有良好的抗热烈性，被广泛应用做宽、中、厚板轧机和带钢轧机精轧用辊。

3、高铬复合铸铁轧辊高铬复合铸铁轧辊是以含铬12-22%的高铬白口耐磨铸铁为轧辊辊身外层材质，一般以球墨铸铁为轧辊芯部和辊颈材质，采用离心复合浇注工艺而生产的高合金复合铸铁轧。

由于基体中存在板条状的Cr7C3型共晶碳化物、菊花状的Mo2C型共晶碳化物和颗粒状的Cr23C6型二次碳化物，高铬铸铁轧辊具有优异的抗耐磨性能，被广泛应用做热轧带钢连轧机粗轧和精轧前段工作辊、宽中厚板轧机粗轧和精轧工作辊及小型型钢和板材轧机精轧4、合金球墨铸铁轧辊合金球墨铸铁轧辊由于石墨从辊身到芯部呈球状均匀分布，所以抗拉强度大，可经受重载荷，耐磨损性很好。
