水池侧壁计算软件

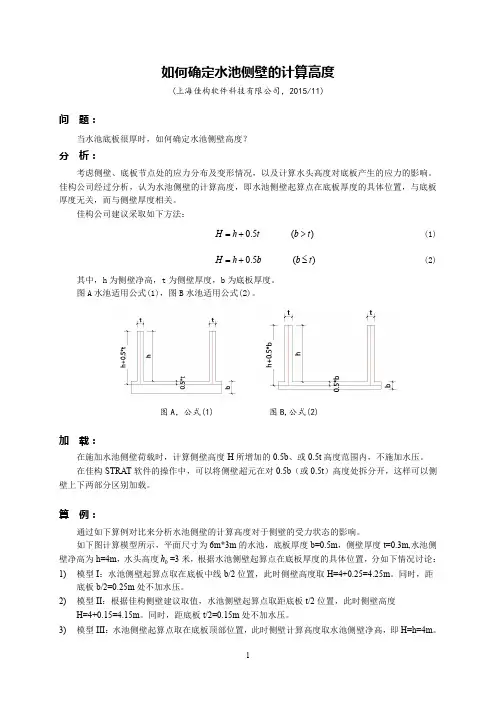

如何确定水池侧壁的计算高度(上海佳构软件科技有限公司，2015/11)问题：当水池底板很厚时，如何确定水池侧壁高度？分析：考虑侧壁、底板节点处的应力分布及变形情况，以及计算水头高度对底板产生的应力的影响。

佳构公司经过分析，认为水池侧壁的计算高度，即水池侧壁起算点在底板厚度的具体位置，与底板厚度无关，而与侧壁厚度相关。

佳构公司建议采取如下方法：)(5.0t b th H >+=(1))(5.0t b bh H ≤+=(2)其中，h 为侧壁净高，t 为侧壁厚度，b 为底板厚度。

图A 水池适用公式(1)，图B 水池适用公式(2)。

图A，公式(1)图B,公式(2)加载：在施加水池侧壁荷载时，计算侧壁高度H 所增加的0.5b 、或0.5t 高度范围内，不施加水压。

在佳构STRAT 软件的操作中，可以将侧壁超元在对0.5b （或0.5t ）高度处拆分开，这样可以侧壁上下两部分区别加载。

算例：通过如下算例对比来分析水池侧壁的计算高度对于侧壁的受力状态的影响。

如下图计算模型所示，平面尺寸为6m*3m 的水池，底板厚度b=0.5m ，侧壁厚度t=0.3m,水池侧壁净高为h=4m ，水头高度0h =3米，根据水池侧壁起算点在底板厚度的具体位置，分如下情况讨论：1)模型I ：水池侧壁起算点取在底板中线b/2位置，此时侧壁高度取H=4+0.25=4.25m 。

同时，距底板b/2=0.25m 处不加水压。

2)模型II ：根据佳构侧壁建议取值，水池侧壁起算点取距底板t/2位置，此时侧壁高度H=4+0.15=4.15m 。

同时，距底板t/2=0.15m 处不加水压。

3)模型III ：水池侧壁起算点取在底板顶部位置，此时侧壁计算高度取水池侧壁净高，即H=h=4m 。

计算模型整体模型加载侧壁加载底部0.5b（或0.5t）底部0.5b（或0.5t）不加水压不加水压对三个计算模型进行基础协同计算，在内水压的工况下，水池侧壁受力状态如下图：整体模型侧壁内力侧壁内力切面侧壁内力切面模型I侧壁内力模型II侧壁内力模型III侧壁内力从图中可得，在水压作用下，水池侧壁计算高度不同，对侧壁产生的应力也不相同。

29Building Structure专业软件讲座We learn we go世纪旗云水池设计软件计算实例及注意事项郭素娟 郭艳军（北京世纪旗云软件技术有限公司 北京 100088）1.世纪旗云水池设计软件总体功能世纪旗云水池设计软件用于计算钢筋混凝土多格水池和圆形水池，多格水池可以是矩形或者任意多边形。

对于多格水池，允许用户在水池内设置梁、柱、扶壁、肋梁以及隔墙等构件，水池每个格子的高度和水深可以不同，如图1所示。

图1基础设计有天然地基和桩基础两种基础形式供选择。

天然地基可以直接输入土层后程序计算地基土的基床系数，也可以由用户直接输入基床系数在荷载和内力计算方面，根据用户提供的工程信息、土层信息以及水池几何尺寸，程序自动实现池内水压、池外土压、池外水压以及地震作用下的动水压力和动土压力等各个荷载的计算，并且可以考虑温度作用。

软件采用有限元方法进行水池的内力分析和计算，基础按弹性地基考虑，可以自动计算不均匀沉降。

程序自动进行网格划分和工况组合，最终给出各个组合下的水池结构的内力和变形，同时提供内力和沉降云图。

在水池结构设计方面，软件主要进行以下方面的计算：水池顶板、壁板和底板的配筋计算、水池地基承载力计算、地基沉降计算、结构抗浮验算、板件抗裂度验算、板件裂缝宽度计算、梁和柱的配筋计算等。

2.水池模型实例水池平面总尺寸为38.4m ×15.9m ，池高为H ＝7.0m ，水池共分16个区格，敞口水池，池壁顶部简支，底部整体现浇，采用C40等级混凝土，HRB400级钢筋。

水池为地面水池，采用桩基础。

顶部有梁，中间壁板下部有洞口， 洞口两侧的格子水流贯通。

水池三维图形如图2所示。

图2使用世纪旗云软件对该水池建模，首先根据每格尺寸设置轴网，轴网的布置方式通过进深和开间布置，轴网的形状即为水池的大致平面形式。

由于该水池工程顶部有梁，因此布置轴网时要考虑到梁的位置也要布置上轴网。

然后在轴线平面上布置壁板和梁，通过水池的主体设置，定义水池主体的壁板顶部和底部标高。

基于Sap2000的双格混凝土矩形水池壁板受力分析摘要：钢筋混凝土矩形水池结构是给水厂站中常用的贮水构筑物形式。

为考虑双格水池结构的壁板受力形式，采用Sap2000有限元软件对某实际工程的双格水池进行分析。

为探讨内力分布规律，分析了双格水池中间壁板位置分别位于总跨度1/2、1/3位置处壁板的轴力、弯矩的分布形式，并据此提出了双格矩形水池的壁板设计建议。

关键词：双格矩形水池；有限元分析；内力分布钢筋混凝土水池结构是给水厂站中常用的构筑物结构形式。

其中，双格水池结构用途广泛，可用于进水井、泵房吸水井、平衡池和一些小型的贮液池等。

双格水池结构主要由底板、顶板、侧壁和中间分隔板及配套的附属结构如走道板组成。

池壁结构在简化设计中通常根据不同的设计工况采用考虑支座条件的单块板或截条法进行设计，《给水排水钢筋混凝土水池结构设计规程》（CECS138:2002）对矩形水池在静力计算中的壁板边界条件做出了规定。

随着水池尺度的增大，简化计算方法经常会导致内力计算不准确和配筋异常的情况发生，因此随着三维有限元软件的普及，有必要考虑结构整体效应，并根据池壁的整体受力和内力进行分析。

此外双格水池作为多格水池计算的基础，在设计中需考虑多种工况，如内水外空、内空外土、一格有水一格无水等多种工况，因此深入研究典型工况下的双格水池壁板内力对于水池结构的安全设计有重要的参考意义。

现有研究中对于钢筋混凝土结构双格水池研究较少，吴晨旭[1]根据某工程V 型滤池探讨了内水压力和温度荷载下的多格滤池的结构内力，并分析了存在非齐顶隔墙时的内力分布;陈成等[2]使用盈建科结构设计软件分析了某复杂污水泵站地下结构的设计，并介绍了施工图设计要点；此外，在《给水排水工程结构设计手册》（第二版）[3]中，也对双格水池及池格更多的多格水池介绍了结构简化设计方法。

虽然已有研究介绍了多格水池设计要点和内力分布规律，但尚未有专门针对双格水池的壁板内力分布进行研究。
