水池结构设计底板内力计算
1．长条水池（净长/净宽＞2）
（1）池壁顶以上无荷重（如无冷却塔等）或荷载较小
底板底面托架承受由侧壁传来的弯矩，分别按基本组合设计值和准永久组合设计值计算配筋和裂缝。
底板顶面按基底配筋，即迎合最小配筋率。
按总和配筋率确定的钢筋面积：
As=ρmin×bh，ρmin为0.20%（C25）、0.21%（C30）
也可根据厚度查表，选取较小配筋，表中配筋率ρ=As/bh0，其一定≥ρmin×h/h0，As/bh≥ρmin，等同于As/bh0≥ρmin×h/h0。
（2）池壁顶以上有荷载（如冷却塔等）
底板以基底净反力按1m宽简支板计算，但要底部将壁板底部弯矩加到滚子处，以降低顶盖跨中弯矩，Mz=ql2/8-MB。
基底净反力包括壁板、前部顶板及上部冷却塔等设备自重，而不包括池内水重及底板自重。
采用桩基时以桩的净反力作为集中力计算跨中弯炬，畸变板边负弯矩等于壁板底部弯炬，跨中正弯矩以负弯矩抵消一部分。
注意此处的负弯矩用作强度计算时，荷载分项系数为1.0。

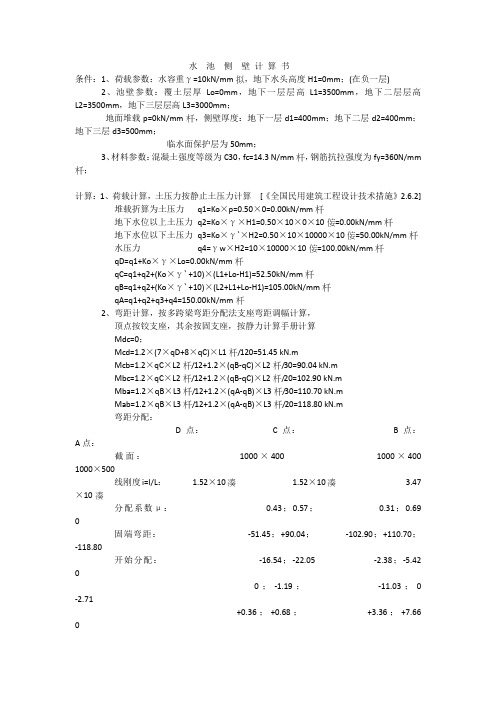

水池侧壁计算书条件：1、荷载参数：水容重γ=10kN/mm ，地下水头高度H1=0mm；(在负一层)2、池壁参数：覆土层厚Lo=0mm，地下一层层高L1=3500mm，地下二层层高L2=3500mm，地下三层层高L3=3000mm；地面堆载p=0kN/mm ，侧壁厚度：地下一层d1=400mm；地下二层d2=400mm；地下三层d3=500mm；临水面保护层为50mm；3、材料参数：混凝土强度等级为C30，fc=14.3 N/mm ，钢筋抗拉强度为fy=360N/mm ；计算：1、荷载计算，土压力按静止土压力计算[《全国民用建筑工程设计技术措施》2.6.2] 堆载折算为土压力q1=Ko×p=0.50×0=0.00kN/mm地下水位以上土压力q2=Ko×γ×H1=0.50×10×0×10 =0.00kN/mm地下水位以下土压力q3=Ko×γ`×H2=0.50×10×10000×10 =50.00kN/mm水压力q4=γw×H2=10×10000×10 =100.00kN/mmqD=q1+Ko×γ×Lo=0.00kN/mmqC=q1+q2+(Ko×γ` +10)×(L1+Lo-H1)=52.50kN/mmqB=q1+q2+(Ko×γ` +10)×(L2+L1+Lo-H1)=105.00kN/mmqA=q1+q2+q3+q4=150.00kN/mm2、弯距计算，按多跨梁弯距分配法支座弯距调幅计算，顶点按铰支座，其余按固支座，按静力计算手册计算Mdc=0；Mcd=1.2×(7×qD+8×qC)×L1 /120=51.45 kN.mMcb=1.2×qC×L2 /12+1.2×(qB-qC)×L2 /30=90.04 kN.mMbc=1.2×qC×L2 /12+1.2×(qB-qC)×L2 /20=102.90 kN.mMba=1.2×qB×L3 /12+1.2×(qA-qB)×L3 /30=110.70 kN.mMab=1.2×qB×L3 /12+1.2×(qA-qB)×L3 /20=118.80 kN.m弯距分配：D点：C点：B点：A点：截面：1000×400 1000×400 1000×500线刚度i=I/L： 1.52×10 1.52×10 3.47×10分配系数μ：0.43；0.57；0.31；0.69 0固端弯距：-51.45；+90.04；-102.90；+110.70；-118.80开始分配：-16.54；-22.05 -2.38；-5.42 00；-1.19；-11.03；0 -2.71+0.36；+0.68；+3.36；+7.66 00；+1.68；+0.34；0 +3.83-0.72；-0.96；-0.10；-0.24 00；-0.05；-0.48；0 -0.12支座弯距：∑=-68.35；∑=68.15 ∑=-113.19；∑=112.71 ∑=-117.80简化为Mc=68kN.m Mb=113kN.m Ma=118kN.m支座调幅后Mc=68kN.m Mb=113kN.m Ma=118kN.m根据规范公式7.1.4：ξb=0.8÷{1+360÷[20000×(0.0033-<0-50>×10 )]}=0.5429根据规范公式7.2.1-1：受压区高度x=ho-(ho -2*M/α1/fc/b)xc=350-( 350 - 2×55×10 /1.0/14.3/1000) =9.10mm<ξb ×ho=190.00mmxb=350-( 350 - 2×90×10 /1.0/14.3/1000) =18.41mm<ξb×ho=190.00mmxa=450-( 450 - 2×94×10 /1.0/14.3/1000) =16.90mm<ξb×ho=244.29mm根据规范公式7.2.1-2：纵向受拉钢筋As=α1×fc×b×x/fyAsc=1×14.3×1000×9.10/360=361mmAsb=1×14.3×1000×18.41/360=731mmAsa=1×14.3×1000×16.90/360=671mm3、裂缝计算：弯距标准值：Mc=68/1.2=57kN.m Mb=113/1.2=94kN.m Ma=118/1.2=98kN.m实配钢筋为：负一层 16@150钢筋面积As1=1,340mm负二层 18@150钢筋面积As2=1,696mm负三层 16@150钢筋面积As3=1,340mm带肋钢筋的相对粘结特性系数υ＝1.0矩形截面受弯构件，构件受力特征系数αcr ＝2.1对矩形截面的受弯构件：Ate=0.5×b×h负一层：Ate1=0.5×1000×400=200000mm负二层：Ate2=0.5×1000×400=200000mm负三层：Ate3=0.5×1000×500=250000mm负一层：ρte1=As1/Ate1=1340.41173333333/200000=0.0067负二层：ρte2=As2/Ate2=1696.4586/200000=0.0085负三层：ρte3=As3/Ate3=1340.41173333333/250000=0.0054 在最大裂缝宽度计算中，当ρte＜0.01 时，取ρte ＝0.01纵向受拉钢筋的等效应力σsk=Mk/(0.87×ho×As)负一层：σsk1=57×10 /(0.87×350×1,340)=139N/mm负二层：σsk2=94×10 /(0.87×350×1,696)=182N/mm负三层：σsk3=98×10 /(0.87×450×1,340)=187N/mm 钢筋应变不均匀系数ψ=1.1-0.65×ftk/ρte/σsk负一层：ψ1=1.1-0.65×2.01/0.01/139/=0.1610负二层：ψ2=1.1-0.65×2.01/0.01/182/=0.3814负三层：ψ3=1.1-0.65×2.01/0.01/187/=0.4016最大裂缝宽度ωmax=αcr×ψ×σsk×(1.9×c+0.08×deq/ρte)/Es负一层：ωmax1=2.1×0.1610×139×(1.9×50+0.08×16/0.01)/200000=0.05mm负二层：ωmax2=2.1×0.3814×182×(1.9×50+0.08×18/0.01)/200000=0.17mm负三层：ωmax3=2.1×0.4016×187×(1.9×50+0.08×16/0.01)/200000=0.18mm。
