如何确定水池侧壁的计算高度[1]

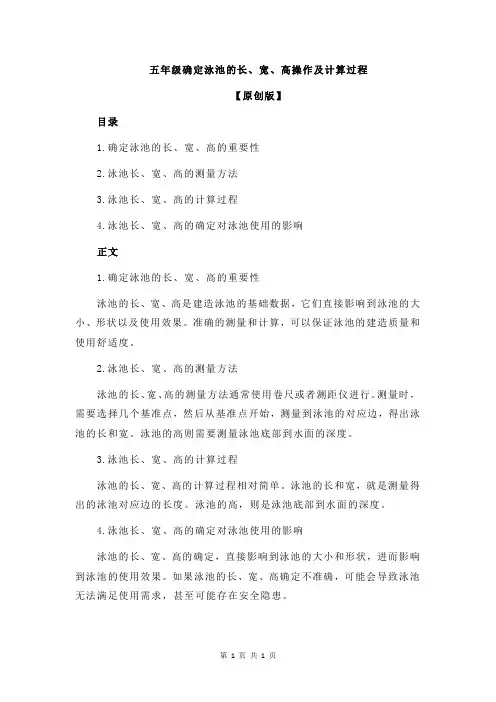

五年级确定泳池的长、宽、高操作及计算过程
【原创版】
目录
1.确定泳池的长、宽、高的重要性
2.泳池长、宽、高的测量方法
3.泳池长、宽、高的计算过程
4.泳池长、宽、高的确定对泳池使用的影响
正文
1.确定泳池的长、宽、高的重要性
泳池的长、宽、高是建造泳池的基础数据，它们直接影响到泳池的大小、形状以及使用效果。

准确的测量和计算，可以保证泳池的建造质量和使用舒适度。

2.泳池长、宽、高的测量方法
泳池的长、宽、高的测量方法通常使用卷尺或者测距仪进行。

测量时，需要选择几个基准点，然后从基准点开始，测量到泳池的对应边，得出泳池的长和宽。

泳池的高则需要测量泳池底部到水面的深度。

3.泳池长、宽、高的计算过程
泳池的长、宽、高的计算过程相对简单。

泳池的长和宽，就是测量得出的泳池对应边的长度。

泳池的高，则是泳池底部到水面的深度。

4.泳池长、宽、高的确定对泳池使用的影响
泳池的长、宽、高的确定，直接影响到泳池的大小和形状，进而影响到泳池的使用效果。

如果泳池的长、宽、高确定不准确，可能会导致泳池无法满足使用需求，甚至可能存在安全隐患。

第1页共1页。

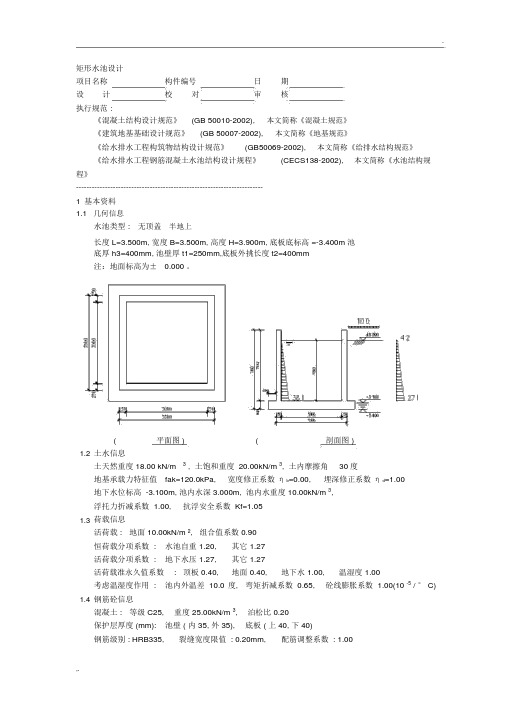

矩形水池设计及池壁计算矩形水池设计项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB 50010-2002), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2002), 本文简称《地基规范》《给水排水工程构筑物结构设计规范》(GB50069-2002), 本文简称《给排水结构规范》《给水排水工程钢筋混凝土水池结构设计规程》(CECS138-2002), 本文简称《水池结构规程》-----------------------------------------------------------------------1 基本资料1.1 几何信息水池类型: 无顶盖半地上长度L=3.500m, 宽度B=3.500m, 高度H=3.900m, 底板底标高=-3.400m池底厚h3=400mm, 池壁厚t1=250mm,底板外挑长度t2=400mm注：地面标高为±0.000。

(平面图) (剖面图)1.2 土水信息土天然重度18.00 kN/m3 , 土饱和重度20.00kN/m3, 土内摩擦角30度地基承载力特征值fak=120.0kPa, 宽度修正系数ηb =0.00, 埋深修正系数ηd=1.00地下水位标高-3.100m,池内水深3.000m, 池内水重度10.00kN/m3,浮托力折减系数1.00, 抗浮安全系数Kf=1.05 1.3 荷载信息活荷载: 地面10.00kN/m2, 组合值系数0.90恒荷载分项系数: 水池自重1.20, 其它1.27 活荷载分项系数: 地下水压1.27, 其它1.27活荷载准永久值系数: 顶板0.40, 地面0.40, 地下水1.00, 温湿度1.00考虑温湿度作用: 池内外温差10.0度, 弯矩折减系数0.65, 砼线膨胀系数1.00(10-5/°C)1.4 钢筋砼信息混凝土: 等级C25, 重度25.00kN/m3, 泊松比0.20保护层厚度(mm): 池壁(内35,外35), 底板(上40,下40)钢筋级别: HRB335, 裂缝宽度限值: 0.20mm, 配筋调整系数: 1.00按裂缝控制配筋计算2 计算内容(1) 地基承载力验算(2) 抗浮验算(3) 荷载计算(4) 内力(考虑温度作用)计算(5) 配筋计算(6) 裂缝验算(7) 混凝土工程量计算3 计算过程及结果单位说明: 弯矩:kN.m/m 钢筋面积:mm2裂缝宽度:mm计算说明：双向板计算按查表恒荷载:水池结构自重,土的竖向及侧向压力,内部盛水压力.活荷载:顶板活荷载,地面活荷载,地下水压力,温湿度变化作用.裂缝宽度计算按长期效应的准永久组合.3.1 地基承载力验算3.1.1 基底压力计算(1)水池自重Gc计算池壁自重G2=[2×(L+B)-4×t1]×[H-h1-h3]×t1×γc=[2×(3.500+3.500)-4×0.250]×[3.900-0.200-0.400]×0.250×25.00=268.13kN底板自重G3=(L+2×t2)×(B+2×t2)×h3×γc=(3.500+2×0.400)×(3.500+2×0.400)×0.400×25.00= 184.90kN水池结构自重Gc=G2+G3=453.03 kN(2)池内水重Gw计算池内水重Gw=(L-2×t1)×(B-2×t1)×Hw ×rw=(3.500-2×0.250)×(3.500-2×0.250)×3.000×10.00= 270.00 kN (3)覆土重量计算池顶覆土重量Gt1= 0 kN池顶地下水重量Gs1= 0 kN底板外挑覆土重量Gt2= 6.240×(3.400-0.400) = 18.72 kN基底以上的覆盖土总重量Gt = Gt1 + Gt2 = 18.72 kN基底以上的地下水总重量Gs = Gs1 + Gs2 = 0.00 kN(4)活荷载作用Gh顶板活荷载作用力Gh1= 3.500×3.500×1.50= 18.38 kN地面活荷载作用力Gh2= 6.240×10.00= 62.40 kN活荷载作用力总和Gh=Gh1+Gh2=18.38+62.40= 80.78 kN(5)基底压力Pk基底面积: A=(L+2×t2)×(B+2×t2)=4.300×4.300 = 18.49 m2基底压强: Pk=(Gc+Gw+Gt+Gs+Gh)/A=(453.03+270.00+18.72+0.00+80.78)/18.490= 44.48 kN/m23.1.2 修正地基承载力(1)计算基础底面以上土的加权平均重度rm rm=[0.300×(20.00-10)+3.100×18.00]/3.400= 17.29 kN/m3(2)计算基础底面以下土的重度r考虑地下水作用，取浮重度，r=20.00-10=10.00kN/m3(3)根据基础规范的要求，修正地基承载力:fa = fak + ηb γ(b - 3) + ηdγm(d -0.5)= 120.00+0.00×10.00×(4.300-3)+1.00×17.29×(3.400-0.5)= 170.15 kPa3.1.3 结论: Pk=44.48 < fa=170.15 kPa, 地基承载力满足要求。

矩形水池设计及池壁计算矩形水池是一种常见且简单的设计，适用于多种场景，例如后院的游泳池、农场的灌溉池等。

本文将介绍矩形水池的设计步骤以及池壁计算。

1.设计步骤：(1)确定水池的尺寸：首先要确定水池的长度、宽度和深度。

这取决于使用水池的目的和场地的可用空间。

一般来说，游泳池的长度应大于25米，宽度应大于10米，深度应为1.2米至1.5米。

(2)布置水池的位置：找到合适的场地来安放水池。

确保场地平坦、无障碍物，并有足够的空间容纳水池和周围的设施。

(3)地基准备：在水池位置的地面上清除杂草、石头和其他障碍物。

确保地面平整，并打入木桩用于标记水池的边界。

(4)确定池壁材料：选择适合的池壁材料，常见的有混凝土、砖块、钢筋网等。

具体选择取决于所需的强度、耐久性和美观度。

2.池壁计算：(1)砖块池壁计算：首先根据池壁的高度和厚度确定需要多少砖块。

计算公式为：砖块数=池壁长度x池壁高度x每平方米砖块的数量。

然后根据砖块的尺寸计算所需的水泥、砂子和其他建筑材料的数量。

(2)混凝土池壁计算：混凝土池壁的计算相对复杂一些。

首先计算水池的体积：水池体积=水池底部面积x水池深度。

然后确定混凝土的用量：混凝土用量=水池体积/混凝土的容积。

最后根据混凝土的配比计算需要的水泥、砂子和石子的数量。

(3)钢筋网池壁计算：钢筋网是一种常用的池壁材料，可以提供更好的强度和耐久性。

首先确定钢筋网的尺寸和直径。

然后根据池壁的高度、长度和钢筋网的规格计算所需的钢筋网数量。

计算公式为：钢筋网数量=(2x池壁高度x池壁长度)/钢筋网的间距。

以上是矩形水池设计及池壁计算的基本步骤和公式。

在设计和计算过程中，还需要考虑到水池周围的设施，如潜水泵、过滤器和水处理系统等。

同时，确保水池的建设符合当地的建筑法规和安全标准。

最后，建议寻求专业工程师的帮助，以确保水池的设计和建设质量。

SQ-XX水池侧墙计算书（墙底按固端、墙顶按简支考虑）一、受力计算：1、构件基本尺寸及计算参数：1)墙体高度：H=4.68m，2)水深：b=3.3m，3)水的重度：γw=10KN/m34)水压力分项系数取 γ=1.22、墙底标高处的水压力：q s= γw · b =33.0KN/m23、侧墙截面弯距计算：1)M Bk=-q· b2 · [4－3b/H+3b2/(5H2)]/24s=-32.7KN·m2)强度计算时，B点弯矩设计值:M B=γ · M Bk=-39.2KN·m3)强度计算时，C点正弯矩设计值偏于安全的取B点的负弯距设计值的一半：M C=-M B /2=19.6KN·m二、墙底配筋计算：1、构件基本尺寸及计算参数：1)墙体厚度：h=300mm2)墙体计算长度：l=1000mm3)墙体砼强度等级：C304)墙体纵筋强度等级：HRB3355)墙外侧筋边距离：a s=50mm6)墙内侧筋边距离：a's =30mm7)应力强度比系数：α1=1.08)受压区高度系数：β1=0.82、根据基本尺寸及参数，可推算出其它尺寸及参数如下：1)混凝土轴心抗压强度设计值：f c=14.3N/mm22)混凝土弹性模量：E c=####N/mm23)钢筋抗拉、抗压强度设计值：f y=f y' =300N/mm22000004)钢筋弹性模量：E s=N/mm25)截面有效高度：h0= h - a s =250mm6)相对界限受压区高度：ξb=β1/[1+f y/(E s·εcu)]＝####7)钢筋弹性模量与混凝土弹性模量的比值：αE=E s/E c=####3、配筋计算：1)假定墙内侧受压钢筋为Φ10@150，则 A's＝524mm22)受压钢筋所承担的弯距：M' =f y' · A's · (h0-a's)=34.6KN·m3)单筋截面所承担的弯距：M1=|M B| - M'=4.67KN·m4)受压区高度：x=h0 - [h02 - 2 · M1/(α1 · f c · l)]0.5=1.3mm≤ξb· h0 =138mm满足要求5)根据《混规》7.2.1条及7.2.5条可知：若x＜ 2·a's，则A s=|M B| / [f y · (h0 - a's)] ；若x≥ 2·a's，则A s=(α1 · f c · l · x＋A's· f y' ) / f y；现x= 1.3mm＜2·a's =60mm故A s=|-39.2|×1000000/[300×(250 - 30)]=594mm2墙底外侧受拉钢筋实配Φ14@100，则实配钢筋面积 A s=1539mm2三、墙底裂缝宽度验算：1、基本计算参数：1)按受弯构件考虑，构件受力特征系数：αcr ＝2.12)钢筋的相对粘结特性系数：υ＝1.03)最外层纵向受拉钢筋外边缘至受拉区底边的距离：c＝30mm4)按前面计算结果，裂缝计算时，B点弯矩标准值：M Bk=-32.7KN·m5)混凝土轴心抗拉强度标准值：f tk=2.01N/mm26)最大裂缝宽度限值：ωlim=0.2mm2、裂缝宽度验算：1)受拉区纵向钢筋的等效直径：d eq＝∑(ni · di2) /∑(ni · υ · di)＝14mm2)按有效受拉面积计算的受拉钢筋配筋率：ρte＝As /(0.5 · l · h)＝0.01，3)受拉钢筋的等效应力：σsk＝|M Bk| /(0.87 · h0 · As)＝97.6N/mm24)受拉钢筋应变不均匀系数：ψ＝1.1-0.65 · f tk/(ρte · σsk)＝0.205)最大裂缝宽度：ωmax=αcr · ψ · σsk · (1.9 · c+0.08 · d eq/ρte)/E s＝####mm≤ ωlim =0.2mm满足要求。

矩形水池设计项目名称构件编号日期设计校对审核执行规范 :《混凝土结构设计规范》(GB 50010-2002),本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2002),本文简称《地基规范》《给水排水工程构筑物结构设计规范》(GB50069-2002),本文简称《给排水结构规范》《给水排水工程钢筋混凝土水池结构设计规程》(CECS138-2002),本文简称《水池结构规程》-----------------------------------------------------------------------1基本资料1.1几何信息水池类型 :无顶盖半地上长度 L=3.500m, 宽度 B=3.500m, 高度 H=3.900m, 底板底标高 =-3.400m 池底厚 h3=400mm, 池壁厚 t1=250mm,底板外挑长度 t2=400mm注：地面标高为±0.000 。

(平面图 )(剖面图 )1.2土水信息土天然重度 18.00 kN/m3 , 土饱和重度 20.00kN/m 3, 土内摩擦角30度地基承载力特征值fak=120.0kPa,宽度修正系数η b=0.00,埋深修正系数η d=1.00地下水位标高 -3.100m, 池内水深 3.000m, 池内水重度 10.00kN/m 3,浮托力折减系数 1.00,抗浮安全系数 Kf=1.051.3荷载信息活荷载 :地面 10.00kN/m 2, 组合值系数 0.90恒荷载分项系数 :水池自重 1.20,其它 1.27活荷载分项系数 :地下水压 1.27,其它 1.27活荷载准永久值系数:顶板 0.40,地面 0.40,地下水 1.00,温湿度 1.00考虑温湿度作用 :池内外温差 10.0度,弯矩折减系数 0.65,砼线膨胀系数 1.00(10 -5 / ° C) 1.4钢筋砼信息混凝土 :等级 C25,重度 25.00kN/m 3,泊松比 0.20保护层厚度 (mm):池壁 ( 内 35, 外 35),底板 ( 上40, 下40)钢筋级别 : HRB335,裂缝宽度限值 : 0.20mm,配筋调整系数 : 1.00按裂缝控制配筋计算2计算内容(1)地基承载力验算(2)抗浮验算(3)荷载计算(4)内力 ( 考虑温度作用 ) 计算(5)配筋计算(6)裂缝验算(7)混凝土工程量计算3计算过程及结果单位说明 :弯矩:kN.m/m钢筋面积:mm2裂缝宽度:mm计算说明：双向板计算按查表恒荷载 : 水池结构自重 , 土的竖向及侧向压力, 内部盛水压力.活荷载 : 顶板活荷载 , 地面活荷载 , 地下水压力 , 温湿度变化作用.裂缝宽度计算按长期效应的准永久组合.3.1地基承载力验算3.1.1基底压力计算(1)水池自重 Gc计算池壁自重 G2=[2× (L+B)-4 × t1] × [H-h1-h3] × t1 × γ c=[2× (3.500+3.500)-4× 0.250]× [3.900-0.200-0.400]× 0.250×25.00=268.13kN底板自重 G3=(L+2× t2) × (B+2 × t2) × h3× γ c=(3.500+2× 0.400) × (3.500+2 × 0.400) × 0.400 × 25.00= 184.90kN 水池结构自重 Gc=G2+G3=453.03 kN(2)池内水重 Gw计算池内水重 Gw=(L-2× t1) × (B-2 × t1) × Hw× rw=(3.500-2× 0.250)× (3.500-2× 0.250)× 3.000× 10.00= 270.00 kN(3)覆土重量计算池顶覆土重量 Gt1= 0 kN池顶地下水重量 Gs1= 0 kN底板外挑覆土重量 Gt2= 6.240 × (3.400-0.400) = 18.72 kN基底以上的覆盖土总重量Gt = Gt1 + Gt2 = 18.72 kN基底以上的地下水总重量Gs = Gs1 + Gs2 = 0.00 kN(4)活荷载作用 Gh顶板活荷载作用力 Gh1= 3.500 × 3.500 ×1.50= 18.38 kN地面活荷载作用力 Gh2= 6.240 × 10.00= 62.40 kN活荷载作用力总和 Gh=Gh1+Gh2=18.38+62.40= 80.78 kN(5)基底压力 Pk2基底面积 : A=(L+2 ×t2) × (B+2× t2)=4.300× 4.300 = 18.49 m基底压强 : Pk=(Gc+Gw+Gt+Gs+Gh)/A2 =(453.03+270.00+18.72+0.00+80.78)/18.490= 44.48 kN/m3.1.2 修正地基承载力(1)计算基础底面以上土的加权平均重度rmrm=[0.300×(20.00-10)+3.100 × 18.00]/3.400= 17.29 kN/m3(2)计算基础底面以下土的重度 r考虑地下水作用，取浮重度，r=20.00-10=10.00kN/m3(3) 根据基础规范的要求，修正地基承载力 :fa = fak + η b γ (b - 3) + η γ (d - 0.5)dm= 120.00+0.00 ×10.00 × (4.300-3)+1.00 × 17.29 × (3.400-0.5)= 170.15 kPa3.1.3结论 : Pk=44.48 < fa=170.15 kPa,地基承载力满足要求。

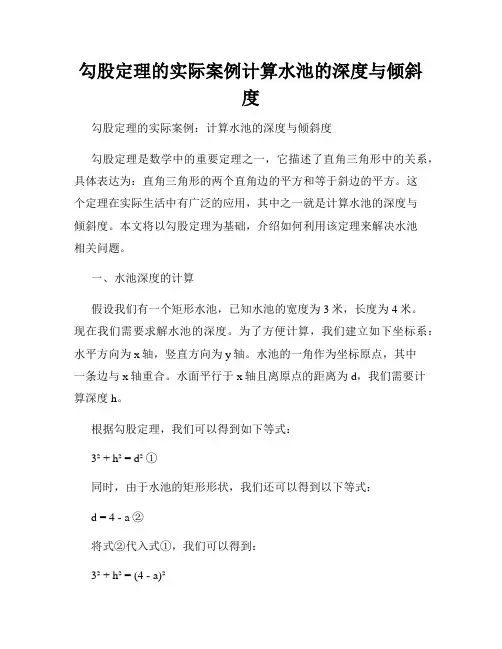

勾股定理的实际案例计算水池的深度与倾斜度勾股定理的实际案例：计算水池的深度与倾斜度勾股定理是数学中的重要定理之一，它描述了直角三角形中的关系，具体表达为：直角三角形的两个直角边的平方和等于斜边的平方。

这个定理在实际生活中有广泛的应用，其中之一就是计算水池的深度与倾斜度。

本文将以勾股定理为基础，介绍如何利用该定理来解决水池相关问题。

一、水池深度的计算假设我们有一个矩形水池，已知水池的宽度为3米，长度为4米。

现在我们需要求解水池的深度。

为了方便计算，我们建立如下坐标系：水平方向为x轴，竖直方向为y轴。

水池的一角作为坐标原点，其中一条边与x轴重合。

水面平行于x轴且离原点的距离为d，我们需要计算深度h。

根据勾股定理，我们可以得到如下等式：3² + h² = d²①同时，由于水池的矩形形状，我们还可以得到以下等式：d = 4 - a ②将式②代入式①，我们可以得到：3² + h² = (4 - a)²化简得到：9 + h² = 16 - 8a + a²整理得到二次方程：h² + 8a - 7 = 0通过求解上述二次方程，我们可以得到水池的深度h。

二、水池倾斜度的计算接下来，我们将讨论水池的倾斜度的计算。

假设水池的x轴长度为5米，y轴长度为3米，且水池底部不平坦。

我们需要求解水池的倾斜度，即水平方向单位长度变化对应的竖直方向单位长度变化。

为了解决这个问题，我们可以沿水平方向选取两个点A和B，其中A点的坐标为(x1, y1)，B点的坐标为(x2, y2)。

通过计算AB线段的斜率，我们可以得到水池的倾斜度。

根据斜率的定义，我们可以得到以下等式：斜率 k = (y2 - y1) / (x2 - x1)取A点坐标为(0, 0)，B点坐标为(5, 3)，带入上述公式计算斜率：k = (3 - 0) / (5 - 0) = 3/5因此，水池的倾斜度为3/5。

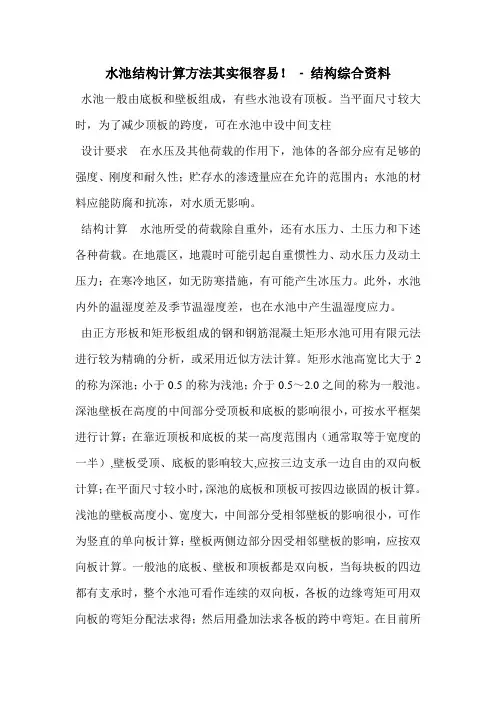

水池结构计算方法其实很容易！- 结构综合资料水池一般由底板和壁板组成，有些水池设有顶板。

当平面尺寸较大时，为了减少顶板的跨度，可在水池中设中间支柱设计要求在水压及其他荷载的作用下，池体的各部分应有足够的强度、刚度和耐久性；贮存水的渗透量应在允许的范围内；水池的材料应能防腐和抗冻，对水质无影响。

结构计算水池所受的荷载除自重外，还有水压力、土压力和下述各种荷载。

在地震区，地震时可能引起自重惯性力、动水压力及动土压力；在寒冷地区，如无防寒措施，有可能产生冰压力。

此外，水池内外的温湿度差及季节温湿度差，也在水池中产生温湿度应力。

由正方形板和矩形板组成的钢和钢筋混凝土矩形水池可用有限元法进行较为精确的分析，或采用近似方法计算。

矩形水池高宽比大于2的称为深池；小于0.5的称为浅池；介于0.5～2.0之间的称为一般池。

深池壁板在高度的中间部分受顶板和底板的影响很小，可按水平框架进行计算；在靠近顶板和底板的某一高度范围内（通常取等于宽度的一半）,壁板受顶、底板的影响较大,应按三边支承一边自由的双向板计算；在平面尺寸较小时，深池的底板和顶板可按四边嵌固的板计算。

浅池的壁板高度小、宽度大，中间部分受相邻壁板的影响很小，可作为竖直的单向板计算；壁板两侧边部分因受相邻壁板的影响，应按双向板计算。

一般池的底板、壁板和顶板都是双向板，当每块板的四边都有支承时，整个水池可看作连续的双向板，各板的边缘弯矩可用双向板的弯矩分配法求得；然后用叠加法求各板的跨中弯矩。

在目前所采用的双向板弯矩分配法中，假定矩形板的边缘弯矩是按正弦曲线分布的，这一假定对均布荷载情况比较合理；但对非均布荷载（如作用于壁板上的水压力是三角形的荷载），则有一定的误差。

此外，弯矩传递系数还没有反映与板接触的地基的影响。

无论是圆形水池或是矩形水池，作用在底板上的地基反力应按弹性地基理论计算。

但当水池的平面尺寸较小时，地基反力可以假定按直线规律变化。

对钢、钢筋混凝土和砖石水池，都应进行强度计算。

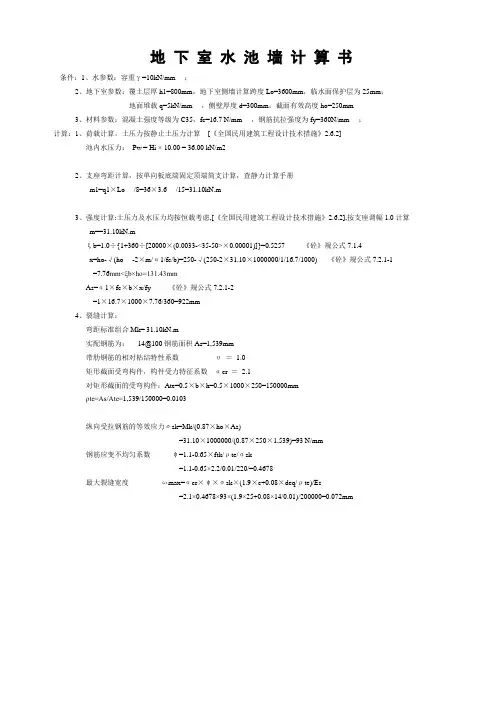

地下室水池墙计算书条件：1、水参数：容重γ=10kN/mm ；2、地下室参数：覆土层厚h1=800mm，地下室侧墙计算跨度Lo=3600mm，临水面保护层为25mm；地面堆载q=5kN/mm ，侧壁厚度d=300mm，截面有效高度ho=250mm3、材料参数：混凝土强度等级为C35，fc=16.7 N/mm ，钢筋抗拉强度为fy=360N/mm ；计算：1、荷载计算，土压力按静止土压力计算[《全国民用建筑工程设计技术措施》2.6.2]池内水压力：Pw = Hi × 10.00 = 36.00 kN/m22、支座弯距计算，按单向板底端固定顶端简支计算，查静力计算手册m1=q1×Lo /8=36×3.6 /15=31.10kN.m3、强度计算:土压力及水压力均按恒载考虑,[《全国民用建筑工程设计技术措施》2.6.2],按支座调幅1.0计算m==31.10kN.mξb=1.0÷{1+360÷[20000×(0.0033-<35-50>×0.00001)]}=0.5257 《砼》规公式7.1.4x=ho-√(ho -2×m/α1/fc/b)=250-√(250-2×31.10×1000000/1/16.7/1000) 《砼》规公式7.2.1-1=7.76mm<ξb×ho=131.43mmAs=α1×fc×b×x/fy 《砼》规公式7.2.1-2=1×16.7×1000×7.76/360=922mm4、裂缝计算：弯距标准组合Mk= 31.10kN.m实配钢筋为： 14@100钢筋面积As=1,539mm带肋钢筋的相对粘结特性系数υ＝1.0矩形截面受弯构件，构件受力特征系数αcr ＝2.1对矩形截面的受弯构件：Ate=0.5×b×h=0.5×1000×250=150000mmρte=As/Ate=1,539/150000=0.0103纵向受拉钢筋的等效应力σsk=Mk/(0.87×ho×As)=31.10×1000000/(0.87×250×1,539)=93 N/mm钢筋应变不均匀系数ψ=1.1-0.65×ftk/ρte/σsk=1.1-0.65×2.2/0.01/220/=0.4678最大裂缝宽度ωmax=αcr×ψ×σsk×(1.9×c+0.08×deq/ρte)/Es=2.1×0.4678×93×(1.9×25+0.08×14/0.01)/200000=0.072mm。

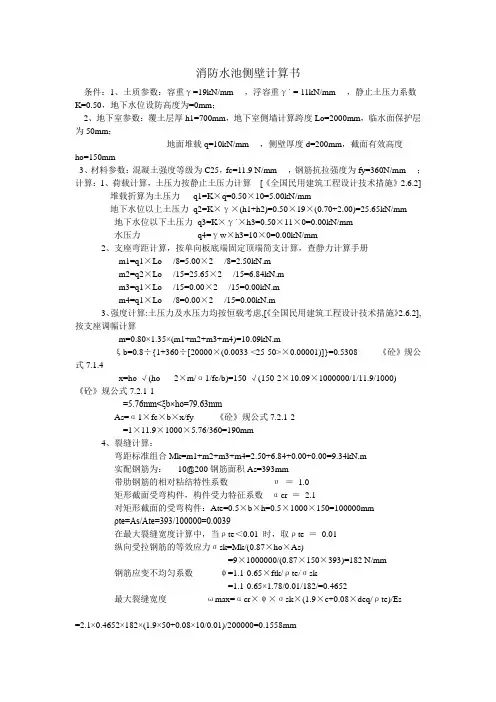

消防水池侧壁计算书条件：1、土质参数：容重γ=19kN/mm ，浮容重γ` = 11kN/mm ，静止土压力系数K=0.50，地下水位设防高度为=0mm；2、地下室参数：覆土层厚h1=700mm，地下室侧墙计算跨度Lo=2000mm，临水面保护层为50mm；地面堆载q=10kN/mm ，侧壁厚度d=200mm，截面有效高度ho=150mm3、材料参数：混凝土强度等级为C25，fc=11.9 N/mm ，钢筋抗拉强度为fy=360N/mm ；计算：1、荷载计算，土压力按静止土压力计算[《全国民用建筑工程设计技术措施》2.6.2] 堆载折算为土压力q1=K×q=0.50×10=5.00kN/mm地下水位以上土压力q2=K×γ×(h1+h2)=0.50×19×(0.70+2.00)=25.65kN/mm地下水位以下土压力q3=K×γ`×h3=0.50×11×0=0.00kN/mm水压力q4=γw×h3=10×0=0.00kN/mm2、支座弯距计算，按单向板底端固定顶端简支计算，查静力计算手册m1=q1×Lo /8=5.00×2 /8=2.50kN.mm2=q2×Lo /15=25.65×2 /15=6.84kN.mm3=q1×Lo /15=0.00×2 /15=0.00kN.mm4=q1×Lo /8=0.00×2 /15=0.00kN.m3、强度计算:土压力及水压力均按恒载考虑,[《全国民用建筑工程设计技术措施》2.6.2],按支座调幅计算m=0.80×1.35×(m1+m2+m3+m4)=10.09kN.mξb=0.8÷{1+360÷[20000×(0.0033-<25-50>×0.00001)]}=0.5308 《砼》规公式7.1.4x=ho-√(ho -2×m/α1/fc/b)=150-√(150-2×10.09×1000000/1/11.9/1000)《砼》规公式7.2.1-1=5.76mm<ξb×ho=79.63mmAs=α1×fc×b×x/fy 《砼》规公式7.2.1-2=1×11.9×1000×5.76/360=190mm4、裂缝计算：弯距标准组合Mk=m1+m2+m3+m4=2.50+6.84+0.00+0.00=9.34kN.m实配钢筋为： 10@200钢筋面积As=393mm带肋钢筋的相对粘结特性系数υ＝1.0矩形截面受弯构件，构件受力特征系数αcr ＝2.1对矩形截面的受弯构件：Ate=0.5×b×h=0.5×1000×150=100000mmρte=As/Ate=393/100000=0.0039在最大裂缝宽度计算中，当ρte＜0.01 时，取ρte ＝0.01纵向受拉钢筋的等效应力σsk=Mk/(0.87×ho×As)=9×1000000/(0.87×150×393)=182 N/mm 钢筋应变不均匀系数ψ=1.1-0.65×ftk/ρte/σsk=1.1-0.65×1.78/0.01/182/=0.4652最大裂缝宽度ωmax=αcr×ψ×σsk×(1.9×c+0.08×deq/ρte)/Es=2.1×0.4652×182×(1.9×50+0.08×10/0.01)/200000=0.1558mm。

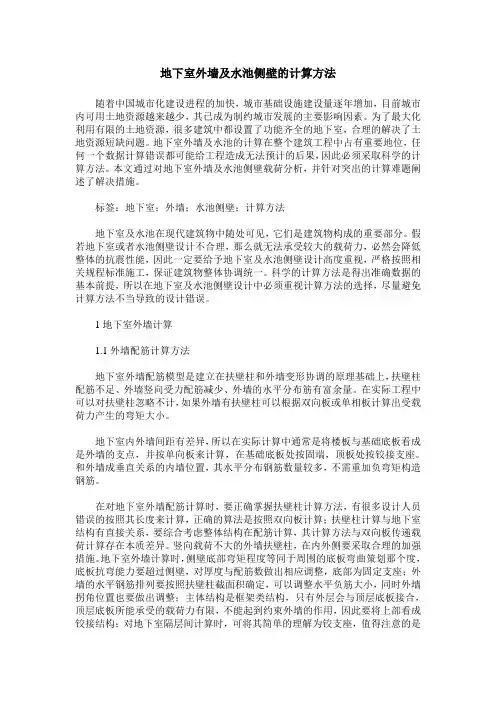

地下室外墙及水池侧壁的计算方法随着中国城市化建设进程的加快，城市基础设施建设量逐年增加，目前城市内可用土地资源越来越少，其已成为制约城市发展的主要影响因素。

为了最大化利用有限的土地资源，很多建筑中都设置了功能齐全的地下室，合理的解决了土地资源短缺问题。

地下室外墙及水池的计算在整个建筑工程中占有重要地位，任何一个数据计算错误都可能给工程造成无法预计的后果，因此必须采取科学的计算方法。

本文通过对地下室外墙及水池侧壁载荷分析，并针对突出的计算难题阐述了解决措施。

标签：地下室；外墙；水池侧壁；计算方法地下室及水池在现代建筑物中随处可见，它们是建筑物构成的重要部分。

假若地下室或者水池侧壁设计不合理，那么就无法承受较大的载荷力，必然会降低整体的抗震性能，因此一定要给予地下室及水池侧壁设计高度重视，严格按照相关规程标准施工，保证建筑物整体协调统一。

科学的计算方法是得出准确数据的基本前提，所以在地下室及水池侧壁设计中必须重视计算方法的选择，尽量避免计算方法不当导致的设计错误。

1地下室外墙计算1.1外墙配筋计算方法地下室外墙配筋模型是建立在扶壁柱和外墙变形协调的原理基础上，扶壁柱配筋不足、外墙竖向受力配筋减少、外墙的水平分布筋有富余量。

在实际工程中可以对扶壁柱忽略不计，如果外墙有扶壁柱可以根据双向板或单相板计算出受载荷力产生的弯矩大小。

地下室内外墙间距有差异，所以在实际计算中通常是将楼板与基础底板看成是外墙的支点，并按单向板来计算，在基础底板处按固端，顶板处按铰接支座。

和外墙成垂直关系的内墙位置，其水平分布钢筋数量较多，不需重加负弯矩构造钢筋。

在对地下室外墙配筋计算时，要正确掌握扶壁柱计算方法，有很多设计人员错误的按照其长度来计算，正确的算法是按照双向板计算；扶壁柱计算与地下室结构有直接关系，要综合考虑整体结构在配筋计算，其计算方法与双向板传递载荷计算存在本质差异。

竖向载荷不大的外墙扶壁柱，在内外侧要采取合理的加强措施。

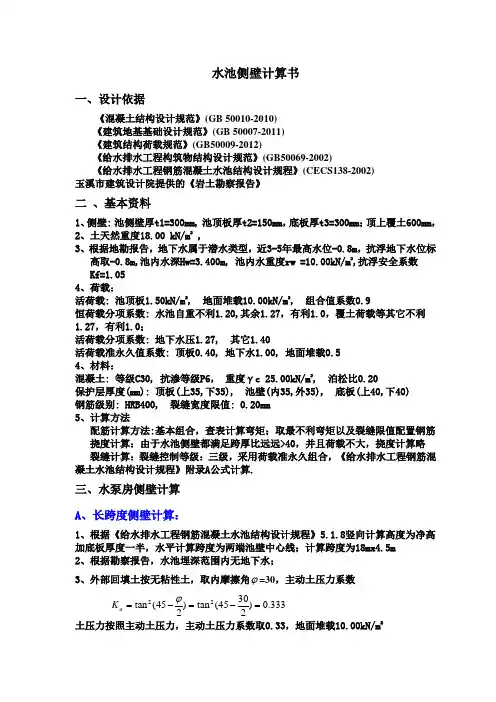

水池侧壁计算书一、设计依据《混凝土结构设计规范》(GB 50010-2010)《建筑地基基础设计规范》(GB 50007-2011)《建筑结构荷载规范》(GB50009-2012)《给水排水工程构筑物结构设计规范》(GB50069-2002)《给水排水工程钢筋混凝土水池结构设计规程》(CECS138-2002)玉溪市建筑设计院提供的《岩土勘察报告》二 、基本资料1、侧壁: 池侧壁厚t1=300mm, 池顶板厚t2=150mm ，底板厚t3=300mm ；顶上覆土600mm ，2、土天然重度18.00 kN/m 3 ,3、根据地勘报告，地下水属于潜水类型，近3-5年最高水位-0.8m ，抗浮地下水位标高取-0.8m,池内水深Hw=3.400m, 池内水重度rw =10.00kN/m 3,抗浮安全系数Kf=1.054、荷载：活荷载: 池顶板1.50kN/m 2, 地面堆载10.00kN/m 2, 组合值系数0.9恒荷载分项系数: 水池自重不利1.20,其余1.27，有利1.0，覆土荷载等其它不利1.27，有利1.0；活荷载分项系数: 地下水压1.27, 其它1.40活荷载准永久值系数: 顶板0.40, 地下水1.00, 地面堆载0.54、材料：混凝土: 等级C30, 抗渗等级P6， 重度γc 25.00kN/m 3, 泊松比0.20保护层厚度(mm): 顶板(上35,下35), 池壁(内35,外35), 底板(上40,下40) 钢筋级别: HRB400, 裂缝宽度限值: 0.20mm5、计算方法配筋计算方法:基本组合，查表计算弯矩；取最不利弯矩以及裂缝限值配置钢筋 挠度计算：由于水池侧壁都满足跨厚比远远>40，并且荷载不大，挠度计算略 裂缝计算：裂缝控制等级：三级，采用荷载准永久组合，《给水排水工程钢筋混凝土水池结构设计规程》附录A 公式计算.三、水泵房侧壁计算A 、长跨度侧壁计算：1、根据《给水排水工程钢筋混凝土水池结构设计规程》5.1.8竖向计算高度为净高加底板厚度一半，水平计算跨度为两端池壁中心线；计算跨度为18mx4.5m2、根据勘察报告，水池埋深范围内无地下水；3、外部回填土按无粘性土，取内摩擦角ϕ=30，主动土压力系数333.0)23045(tan )245(tan 22=-=-=ϕa K 土压力按照主动土压力，主动土压力系数取0.33，地面堆载10.00kN/m 2池壁顶板处土压力o m o hK p γ==18×1.05×0.5=6.3 kN/m 2 ；底板中心线处o m o hK p γ==18×5.55×0.5=33 kN/m 2地面堆载33.3333.010*10=⨯==a K p 堆 kN/m 2基本组合顶板处：1.2恒×1.4活=1.2×6.3+1.4×3.33=12.2 kN/m 2底板中心线处：1.2恒×1.4活=1.2×33+1.4×3.33=44.3 kN/m 2准永久组合顶板处：1.0恒×0.5活=1.0×6.3+0.5×3.33=8 kN/m 2底板中心线处：1.0恒×0.5活=1.0×33+0.5×3.33=34.6 kN/m 24、计算简图:18/4.5=4>2,按照单向板计算，取1米板计算5底板处弯矩设计值：m kN l M .2.74-120q 8q 7-221=+=）（底， 顶板处支座反力kN l R 3540q 4q 1121=+=）（ 跨中弯矩设计值：m kN lq R M .2.34625.2)(q -225.2q -25.231221=⨯-⨯⨯=中 底板处弯矩准永久值：m kN l M .2.56-120q 8q 7-221=+=）（底， 顶板处支座反力kN l R 2540q 4q 1121=+=）（ 跨中弯矩准永久值：m kN lq R M .25625.2)(q -225.2q -25.231221=⨯-⨯⨯=中6、配筋计算：采用设计值，保护层厚度c=35mm ，截面有效高度ho=t1-c-15=300-50=250mm ，fc=14.3N/mm 2按混凝土规范6.2.10-1：受压区高度mm h mm b f M h h x o b c o o 129250*518.022********==<=-=--=ξα 按混凝土规范6.2.10-2： 2187336022*1000*3.14mm f bx f A y c s ===α 外侧竖向钢筋实配12@100，配筋面积1131 mm 2，满足要求7、裂缝计算：准永久组合M 底=56.2m kN .，ftk=2.012/mm N ，实配12@100，As=1131m mm /2，ho=250mm ，01.001.00075.0300*10005.011315.0，取<=⨯==bh As te ρ，，保护层厚度c=35mm ，d=12mm ，25/100.2mm N E s ⨯=，，受弯构件01=α，0.12=α260/228250113187.0102.5687.0mm N h As M sp =⨯⨯⨯=⨯⨯=底σ 4.04.034.00.12280075.001.265.01.165.01.12，取<=⨯⨯⨯-=-=ασρψsq te tk f 15.00.1*)01.01211.0355.1(1022284.08.1)1)(11.05.1(8.151max =+⨯⨯⨯⨯=++=ναρσψωte s sqd c E 最大裂缝小于0.2，满足要求8、跨中弯矩小于底部弯矩，内侧竖向钢筋配筋同外侧，因此不在计算B 、短跨度侧壁计算：1、根据《给水排水工程钢筋混凝土水池结构设计规程》5.1.8竖向计算高度为净高加底板厚度一半，水平计算跨度为两端池壁中心线；计算跨度为5.4mx4.5m2、根据勘察报告，水池埋深范围内无地下水；3、外部回填土按无粘性土，取内摩擦角ϕ=30，主动土压力系数333.0)23045(tan )245(tan 22=-=-=ϕa K 土压力按照静止土压力，主动土压力系数取0.33，地面堆载10.00kN/m 2 池壁顶板处土压力o m o hK p γ==18×1.05×0.5=6.3 kN/m 2 ；底板中心线处o m o hK p γ==18×5.55×0.5=33 kN/m 2地面堆载33.3333.010*10=⨯==a K p 堆 kN/m 2基本组合顶板处：1.2恒×1.4活=1.2×6.3+1.4×3.33=12.2 kN/m 2底板中心线处：1.2恒×1.4活=1.2×33+1.4×3.33=44.3 kN/m 2准永久组合顶板处：1.0恒×0.5活=1.0×6.3+0.5×3.33=8 kN/m 2底板中心线处：1.0恒×0.5活=1.0×33+0.5×3.33=34.6 kN/m 24、计算简图:5.4/4.5=1.2<2,按照双向板计算，3边固定，顶部简支，5、内力计算：查建筑结构静力计算手册：4.5/5.4=0.84底板处弯矩设计值：m kN l l M .12.45q 0711.0q -q 0424.021212=+=）（底竖， 由于短跨侧壁竖向钢筋配置同长跨侧壁，并且底部弯矩小于按单项板计算的，因此竖向弯矩作用下的裂缝和配筋不在计算水平支座边缘弯矩设计值：m kN l l M .37q 0683.0q -q 0322.0-21212=+=））（（水平边缘 水平跨中弯矩设计值：m kN l l M .7.14q 0225.0q -q 0103.021212=+=）（水平跨中 水平支座边缘弯矩准永久值：m kN l l M .28q 0683.0q -q 0322.0-21212=+=））（（水平边缘，水平跨中弯矩准永久值：m kN l l M .10q 0225.0q -q 0103.021212=+=）（水平跨中 6、配筋计算：仅计算水平方向，m kN M .37=水平边缘，保护层厚度c=35mm ，截面有效高度ho=t1-c-15=300-50=250mm ，fc=14.3N/mm 2按混凝土规范6.2.10-1：受压区高度mm h mm b f M h h x o b c o o 129250*518.01122825022==<=-=--=ξα 按混凝土规范6.2.10-2： 219.43636011*1000*3.14mm f bx f A y c s ===α 外侧水平钢筋实配12@150，配筋面积754mm 2，满足要求7、裂缝计算：准永久组合m kN M .28=水平边缘，ftk=2.012/mm N ，实配12@150，As=754m mm /2，ho=250mm ，01.0,01.0005.0300*10005.07545.0取<=⨯==bh As te ρ，，保护层厚度c=35mm ，d=12mm ，25/100.2mm N E s ⨯=，，受弯构件01=α，0.12=α260/17025075487.0102887.0mm N h As M sp =⨯⨯⨯=⨯⨯=底σ 4.04.043.00.1170005.001.265.01.165.01.12，取<-=⨯⨯⨯-=-=ασρψsq te tk f 11.00.1*)01.01211.0355.1(1021704.08.1)1)(11.05.1(8.151max =+⨯⨯⨯⨯=++=ναρσψωte s sqd c E 最大裂缝小于0.2，满足要求8、跨中弯矩小于水平边缘弯矩，内侧水平钢筋配筋同外侧，因此不在计算四、所有池壁配筋竖向钢筋12@100，水平钢筋12@150。
