地铁牵引供电系统设计
The Design of Subway Power Supply
System
摘要
牵引供电系统是城市轨道交通系统中最为重要的基础能源设施，其功能是为轨道交通系统中的电力车辆供电，确保轨道交通列车车辆的正常运行。通过对供电方案的比较，**地铁供电系统采用集中供电方式，系统包含电业局地区变电所与轨道交通主变电所之间的输电线路、轨道交通供电系统部牵引降压输配电网络、直流牵引供电网和车站低压配电网；牵引供电系统由主变电所、高压/中压供电网络、牵引供电系统、电力监控系统、接触网系统、杂散电流防护和接地系统、供电车间等组成。轨道交通供电系统的主要功能如下：
接受、分配电能：主变电所的主变压器将110KV高压电变换成20KV中压电、20KV 供电网络将电能分配到每一个车站和车辆段的牵引变电所和降压变电所。
关键字：集中供电方式牵引变电所 DC1500V接触轨 20kV中压
Abstract
Traction power supply system of urban rail transit system is the most important basic energy facilities, its function is providing power for rail transit system, ensure the normal operation of rail transit vehicle. Through the comparison of the power supply scheme, shijiazhuang metro power system uses centralized power supply mode, system contains the transmission lines between area substation and rail traffic main substation, Traction step-down power transmission and distribution network of rail transport power supply system, DC traction supply network and station low voltage distribution network; tractive power supply system is composed of main substation, high-pressure/medium voltage power supply network, tractive power supply system, electric power monitoring and management system, overhead contact system, stray current protection and grounding system, Power supply workshop and so on. The main function of rail transport power supply system is in the below:
Accept, distribution of the main substation power: main transformer will convert to a 20KV 110 kv high-voltage power supply network in 20KV piezoelectric, energy allocated to each station and maximize the traction substation and step-down in substation.
Key words: entralized power supply system traction substation DC1500V contact rail 20kV medium voltage
目录
第1章绪论 (4)
1.1 供电系统的功能 (4)
1.2 供电系统的构成 (5)
1.3 供电系统电磁兼容 (6)
第2章电源与主变电所 (7)
2.1 电源 (7)
2.2 主变电所 (9)
2.3 中压供电网路 (10)
第3章牵引供电系统 (11)
3.1 牵引供电运行方式 (11)
3.2 牵引供电系统保护 (14)
3.3 牵引变电所 (18)
3.4 牵引网 (21)
第4章杂散电流 (22)
4.1 概述 (22)
4.2 杂散电流的产生 (23)
4.3 杂散电流的防护 (23)
第5章牵引供电计算 (24)
5.1 概述 (24)
5.2 平均运量法 (25)
5.3 用平均运量法对罗家庄牵引变电所的计算 (25)
第6章直流短路计算 (29)
6.1 概述 (29)
6.2 电路图法 (30)
6.3 对罗家庄站两边的供电区间进行短路计算 (31)
第7章结论 (33)
参考文献 (35)
辞.......................................... 错误！未定义书签。附录.. (36)
第1章绪论
1.1 供电系统的功能
1.1.1 全方位的服务功能
地铁供电系统是为地铁安全运营服务的，保证地铁的所有电气用户安全、可靠的用电是他的职责。在地铁这个庞大的用电群体中，用电设备有不同的电压等级、不同的电压制式，既有固定的，也有时刻在变化着的，供电系统就是要满足这些不同用途的用电设备对电源的不同需求，使地铁的每种用电设备都能发挥自己的功能和作用，保证地铁安全可靠的运营。
1.1.2 故障自救功能
在系统中，发生任何一种故障，系统本身都应有备用措施，以保证地铁的正常运行不受影响。双电源是构成地铁供电系统的主要原则，主变电所、牵引变电所和降压变电所为双电源、双机组对动力照明的一、二级负荷采用双电源、双回路供电，牵引网同一馈电区间采用双边供电方式，当一座牵引变电所故障解列时，靠两相邻变电所的过负荷能力对牵引网进行大双边供电，保证列车可以正常运行不受影响。
1.1.3 系统的自我保护功能
对牵引供电系统而言，为保证旅客的安全，保护的速动性是第一位的，起保护的原则是“宁可误动作，不可不动作”，误动作可以用自动重合闸校正，而保护不动作则很危险，因为直流电弧在不切断电源时可以长时间维持，从而威胁旅客安全。地铁供电系统中压交流侧保护，应和城市电网的保护相配合和协调，因此其保护的选择性也受到制约。
1.1.4 防止误操作功能
系统中任何一个环节的操作都应有相应的联锁条件，不允许因为误操作而导致发生故障。尤其是各种隔离开关，或手车式开关的隔离触头，都不允许带负荷操作。防止误操作，是使系统安全、可靠的运行不可缺少的环节。
1.1.5 方便灵活的调度功能
系统应能在控制中心进行集中控制、监视和测量，并能根据运行需要，方便灵活的进行调度，变更运行方式，分配符合潮流，是系统的运行更加经济合理。系统发生故障时，电力调度可以对供电分区进行调度和调整，以达到安全可靠、经济运行的目的。
1.1.6 完善的控制，显示和计量功能
系统应能进行就地和远动控制，并可以方便地进行操作转换，系统各环节的运行状态应有明显的显示。各种信号显示应准确，事故信号、预告信号分别显示。牵引用电和动力照明用电应分别计算，以利于对用电指标进行考核与经济分析。
1.1.7 电磁兼容功能
地铁是强电、弱电多个系统共存的电磁环境，为了使各种设备或系统在这个环境中能正常工作，且不对该环境中其它设备、装置或系统构成不能承受的电磁骚扰各种电器和电子设备的系统部以及和其他系统之间的电磁兼容显得尤为重要。供电系统及其设备在地铁这个电磁环境中，首先是作为电磁骚扰源存在的，同时也是敏感设备。在地铁的电磁环境中，供电系统与其它设备、装置或系统应是电磁兼容的。在技术上应采取措施，抑制骚扰源、消除或减弱电磁耦合、提高敏感设备的抗干扰能力，以达到各系统的电磁兼容，是地铁安全可靠地运行。
1.2 供电系统的构成
地铁供电电源通常取自城市电网，通过城市电网一次电力系统和地铁供电系统实现输送或变换，然后以适当的电压等级供给地铁各类设备。根据用电性质的不同，地铁供电系统可分为两部分：由牵引变电所为主组成的牵引供电系统和以降压变电所为主组成的动力照明供配电系统。
1.2.1 牵引供电系统
牵引供电系统主要由主变电所、牵引变电所、接触网、电力监控、供电缆网等组成。提供地铁车辆的牵引动力电源，专为电动车辆服务。
1.2.2 供配电系统
动力照明供配电系统主要由降压变电所、低压母线排、配电设备、线缆、用电设备等组成。提供地铁机电设备动力电源和照明电源，如车站和区间的动力、照明及
其他为地铁服务的自动化用电设施。
1.3 供电系统电磁兼容
在地铁这个电磁环境中，应首先研究构成电磁兼容的三要素—骚扰源、耦合途径、敏感设备。采取必要的措施，以抑制骚扰源、消除或减弱电磁耦合、提高敏感设备的抗干扰能力。
1.3.1 抑制骚扰源
供电系统不仅是地铁的能源设施，同时也是作为电磁干扰源而存在。牵引供电系统产生的谐波和杂散电流就属于地铁这个电磁环境中的骚扰源。
(1)谐波抑制谐波是牵引供电系统由交流变为脉动直流时必然要产生的高次交流成分，交流成分的脉波数和大小与整流的脉波数有关。它所产生的谐波通过传导耦合对系统中的其它用电设备存在有害的影响。因此，把这种危害降到能容忍的程度，是牵引供电系统必须要解决的问题。增加整流的脉波数是非常有效的办法。目前国地铁普遍采用等效24脉波整流来尽量减小对系统中其他用电设备的电磁骚扰。
(2)杂散电流抑制直流牵引网采用接触网正极送电，走行轨负极回流，随着列车的运行，绝大部分回流电流沿着走行轨流回牵引变电所，同时也不可避免的要从走行轨向地下泄漏电流。杂散电流的大小主要取决于走行轨的对地电位和走行轨对地过渡电阻的大小。相应的抑制杂散电流的措施主要有以下几项：
①牵引供电系统采用双边供电方式；②上下行走行轨并联，减小走行轨电阻；③走行轨绝缘安装；④道床的排水沟设在列车运行方向的右侧；⑤敷设杂散电流收集网。
1.3.2 消除或减弱电磁耦合
(1)屏蔽屏蔽并接地是消除或减弱感应骚扰和辐射骚扰的唯一途径。
①供电系统的所有设备外壳均应采用封闭式金属铠装柜体，并可靠接地。这样既可以防止外来的电磁干扰，又可以使设备本身产生的电磁骚扰不向外辐射；②设备部的电子器件及其连线和接头都应做好密闭和屏蔽；③控制用电缆采用屏蔽电缆，其屏蔽层一点接地；④电力电缆采用钢带铠装绝缘外护套电缆，钢带在变电所一点接地。
(2) 电缆敷设
①尽可能加大不同电压等级电缆的间距，减小辐射耦合和感应耦合；②强、弱电电缆分侧敷设；③高压、低压、控制电缆分层敷设；④金属电缆托架应可靠接地。
地铁变电站PLC自动化系统设计 用PLC来实现地铁变电站自动化的RTU功能，能够很好地满足“三遥”的要求。本系统采用了Modicon Quantum系列PLC，来实现变电站自动化的RTU功能。 1 引言 地铁的供电系统为地铁运营提供电能。无论地铁列车还是地铁中的辅助设施都依赖电能。地铁供电电源一般取自城市电网，通过城市电网一次电力系统和地铁供电系统实现输送或变换，然后以适当的电压等级供给地铁各类设备。 地铁全面采用变电站自动化设计，由于变电站数量多、设备多，在加上其完善的综合功能，信息交换量大，而且要求信息传输速度快和准确无误。在变电站综合自动化系统中，监控系统至关重要，是确保整个系统可靠运行的关键。 变电站自动化系统，经过几代的发展，已经进入了分散式控制系统时代。遥测、遥信、遥控命令执行和继电保护功能等均由现场单元部件独立完成，并将这些信息通过通讯系统送至后台计算机系统。变电站自动化的综合功能均由后台计算机系统承担。 将变电站中的微机保护、微机监控等装置通过计算机网络和现代通信技术集成为一体化的自动化系统。它取消了传统的控制屏台、表计等常规设备，因而节省了控制电缆，缩小了控制室面积。 2 地铁变电站自动化系统组成 在本地铁变电站自动化系统设计中，采用分层分布式功能分割方案。
系统纵向分三层，即变电站管理层、网络通讯层和间隔设备层。分层式设计有利于系统功能的划分，结构清晰明了。系统采用集中管理、分散布置的模式，各下位监控单元安装于各开关柜内，上位监控单元通过所内通信网络对其进行监视控制。变电站自动化系统需要对35kV 交流微机保护测控装置、直流1500kV牵引系统微机保护测控装置、380/220V监测装置、变压器及整流器的温控装置、直流/交流电源屏等设备进行监控和数据采集。 由于可编程序控制器技术经过几十年的发展，已经相当成熟。其品种齐全，功能繁多，已被广泛应用于工业控制的各个领域。用PLC来实现地铁变电站自动化的RTU功能，能够很好地满足“三遥”的要求。本系统采用了Modicon Quantum系列PLC，来实现变电站自动化的RTU功能。Quantum具有模块化，可扩展的体系结构，用于工业和制造过程实时控制。对应于变电站的电压等级和点数的多少，可以选用大、中、小型不同容量的PLC产品。 随着当地保护装置功能的日益强大，可以通过与保护装置的通讯来实现遥控和遥信功能。一些特殊要求的情况下，采用DI、DO、AI模块来实现遥控和遥信。使用PLC的DI模块来实现遥信、用PLC的DO模块来实现遥控、用PLC的AI模块来实现遥测、用PLC的通信功来完成与微机保护单元的通讯。利用PLC的各种模块可以很方便的实现“三遥”基本功能。 3 地铁变电站自动化系统设计 3.1 系统结构
地铁牵引供电系统保护 来源：中国论文下载中心 [ 08-12-11 10:20:00 ] 作者：黄德胜编辑：studa0714 【摘要】作者根据自己的实践经验，提出牵引变电所两种不可或缺的保护：牵引变电所内部联跳、因馈线开关没有远后备保护，故应设开关失灵拒动保护。迅速切断电源是一切继电保护的最终目的，直流电路尤其如此。为迅速切断电源，在短路电流上升过程中将其遮断，是直流保护应当遵循的基本原则。文中分析了三种保护上“死区”形成的原因，为使馈线开关保护更加完善，直流馈线应设开关失灵拒动保护，以使列车运行更加安全。 【关键词】牵引变电所内部联跳馈线开关开关失灵拒动短路电流死区。 一、概述 地铁直流牵引供电系统的保护,可以分为两部分:牵引整流机组保护和直流馈线保护。牵引供电系统保护的最大特点就是系统的“多电源”和保护的“多死区”。所谓多电源, 既当牵引网发生短路时, 并非仅双边供电两侧的牵引变电所向短路点供电, 而是全线的牵引变电所皆通过牵引网向短路点供电。所谓多死区, 是因牵引供电系统本身构成的特点和保护对象的特殊性而形成保护上的“死区”。任何保护的最基本要求就是当发生短路故障时, 首先要迅速“切断电源”、“消除死区”, 针对这两点, 牵引供电系统除交流系统常用的保护外, 还设置了牵引变电所内部联跳、牵引网双边联跳、di/dt △I 等特殊保护措施, 这就可以完全满足牵引供电系统发生故障时切断电源、消除死区的要求。对任何供电系统的继电保护而言, 可靠性总是第一位的, 而对直流牵引供电系统, 速动性可以看成和可靠性是同等重要的, 所以直流侧保护皆采用毫秒级的电器保护设备, 如直流快速断路器、di/dt △I 保护等, 目的就是在直流短路电流上升过程中将其遮断, 不允许短路电流到达稳态值。至于选择性, 在直流牵引供电系统中则处于次要位置, 其保护的设置应是“宁可误动作, 不可不动作”。误动作可以用自动重合闸进行矫正; 不动作则很可怕, 因为牵引供电系统短路时产生的直流电弧, 如不迅速切断电源，电弧可以长时间维持燃烧而不熄灭; 而交流电弧则不同, 其电压可以过零而自动熄灭。 关于地铁牵引供电系统的常用保护，已为业内人士所熟知，这里不再多作介绍。下面谈一下容易被人忽视的两种保护。 二、引变电所内部联跳保护 牵引变电所内部联跳的定义：当发生短路故障引起两台整流机组直流引入断路器或交流断路器同时跳闸时，应迅速跳掉全部直流馈线断路器，以及时切断电源。见图（01）
(此文档为word格式，下载后您可任意编辑修改！) 工作总结 地铁牵引供电系统设计 分校（站、点）：国顺 年级、专业：08秋机电一体化 教育层次：大专 学生姓名：朱臻 指导教师：李杰 完成日期： aufwiedesan
目录 一、牵引站一次系统 (3) 二、牵引供电系统各主要设备介绍 (5) (一）交流系统 (5) (二）整流器 (6) (三）直流高速断路器 (9) (四）中央信号屏…………………………………………………………………… 11 参考文献…………………………………………………………………………… 14 致谢……………………………………………………………………………… 15
地铁牵引供电系统设计 随着城市的发展,轨道交通越来越离不开人们的日常生活,上海地铁的客流也与日聚增,而供电系统在整个地铁运营中则起着举足轻重的作用。地铁供电系统主要可分为：主变电系统,牵引供电系统和车站及附属设备供电系统(降压站)三大部分,主变电系统就是将电网的110KV高压电转换为33KV 和10KV供牵引和降压站。牵引供电系统(以下简称牵引站)要求：供电安全系数高，能适应地铁列车大密度、高频率启动和制动，相邻供电区域间必须没有无电区域。因此，上海地铁采用了33KV的交流高压电通过整流器转为1500V的直流电并送到触网为列车供电技术。下面就以92年建成的地铁一号线衡山路牵引站为例作一下系统的介绍。 一、牵引站一次系统 地铁供电系统不同于一般的工业和民用电,属于一级负荷,对安全性和可靠性有着较高的要求,所以牵引站也是按照上述要求来设计的。衡山路牵引站33kv有两条回路供电,分别是上衡牵和广衡牵33KV进线开关,平时上衡牵运行,广衡牵作备用：采用西门子公司制造的GIS(六氟化硫全封闭高压开关柜)组合式开关柜,比传统高压柜占地面积小,可靠性高,维护工作也大大减少。 本牵引站由两台4.4MVA整流变压器将33KV降到1220V并送往整流器,采用干式双绕组变压器,一次侧为Dd0接法,有利于简少谐波干扰；二次侧为DY5接法利用三角形和星形互差30度的特点组成交流6相整流电路通过整流以后得到12脉波直流电,比一般三相6脉波整流电路大大减少了脉动系
现代电子技术年第期总第期!通信与信息技术" 地铁直流牵引供电系统馈线保护方法研究 丁丽娜!韩红彬 西南交通大学电气工程学院" 摘 四川成都 #$%%&$’ 要(针对目前国内地铁直流馈线保护方法不是很成熟!本文介绍了地铁直流牵引供电系统中采用的几种直流馈线 保护方法!详细分析了大电流脱扣保护)*电流上升率及电流增量保护.过流保护.双边联跳保护.接触网热过负荷保,+*-护!自动重合闸保护的基本保护原理!并举例说明了如何通过对电流上升率!电流增量/和电流上升持续时间-的测量来区分故障情况和正常运行情况)为地铁馈线保护的配置提供了理论基础) 关键词(馈线0直流0保护0地铁 3 中图分类号(12&$45 文献标识码(6文章编号($%%&8&2%%:’%%5%&9" ;<=<>?@ABCD?BE<@EFBCG 浅谈地铁供电系统的构成及形式 发表时间：2017-01-20T09:45:47.700Z 来源：《基层建设》2016年31期作者：李玉 [导读] 随着科学技术的发展，各大城市在大力建设地铁的同时，对供电系统的研究也不断深入。本文结合电气自动化在地铁中的应用，着重了解地铁供电原理，预防电力短路造成的安全事故，确保地铁安全运营。 深圳市地铁集团有限公司运营总部 摘要：地铁供电系统的安全是保障地铁车辆正常运行的基础。随着科学技术的发展，各大城市在大力建设地铁的同时，对供电系统的研究也不断深入。本文结合电气自动化在地铁中的应用，着重了解地铁供电原理，预防电力短路造成的安全事故，确保地铁安全运营。 关键词：地铁;供电;短路 1、地铁供电系统构成 根据功能的不同，地铁供电系统一般划分为以下几部分：外部电源;主变电所;牵引供电系统;动力照明系统;杂散电流腐蚀防护系统;电力监控系统。 1.1外部电源 外部电源是地铁供电系统主变电所接入的城市电网电源，其中形式分别有混合式供电、集中式供电、分散式供电等，而集中式通常是从城市电网110kV或66kV侧引入两回电源。比如北京地铁采用110kV外部电源，沈阳地铁采用66kV外部电源，但是必须至少有一回电源为专线。 1.2主变电所 主变电所的功能是接受城网高压电源，经降压为牵引变电所、降压变电所提供中压电源（通常为35kV或10kV），主变电所适用于集中式供电。主变电所接线方式为线变式或桥型接线。 1.3牵引供电系统 牵引供电系统的功能是将交流中压经降压整流变成直流1500V或直流750V电压，为地铁列车提供牵引供电，系统包括牵引变电所与牵引网，牵引网包括接触网与回流网。接触网有架空接触网（直流1500V）和接触轨（直流1500V或750V）两种悬挂方式，大多数工程利用走行轨兼作回流网;少数工程单独设置回流轨。 1.4动力照明供电系统 动力照明供电系统的功能是将交流中压（35kV或10kV）降压变成交流220/380V电压，为运营需要的各种机电设备提供电源。 1.5杂散电流腐蚀防护系统 杂散电流腐蚀防护系统的功能是减少因直流牵引供电引起的杂散电流并防止其对外扩散，尽量避免杂散电流对城市轨道交通主体结构及其附近结构钢筋、金属管线的电腐蚀，并对杂散电流及其腐蚀保护情况进行监测。 1.6电力监控系统 电力监控系统的功能是实时对地铁变电所、接触网设备进行远程数据采集和监控。在城市轨道交通控制中心，通过调度端、通信通道和变电所综合自动化系统对主要电气设备进行四遥控制，实现对整个供电系统的运营调度和管理。 2、地铁运营供电形式 地铁供电主要有第三轨供电和接触网供电。 2.1第三轨供电是在钢轨的左侧铺设一条特殊的“受流轨”，与轨道平行的第三轨，形状与钢轨相似，截面的形状亦为“工”字形，但体积小，直流电作为牵引动力。列车运行时靠车辆底部的电刷接触受流轨而传导电力。价格低廉，技术含量低，易于铺设，安全系数低。 2.2接触网供电，电网在列车上方，通过受电弓直接输入直流电，类似于电车。此法安全系数高，技术含量高，接触网铺设难度大，费用高。 3、为预防各种地铁电力故障，常采取馈线保护措施，形成自动化断电，从而降低损失。 3.1电力故障主要有短路故障、过负荷故障、过压故障等。 3.2针对电力故障所采取的馈线保护措施，主要有：大电流脱扣保护、电流上升率及电流增量保护、定时限过流保护、双边联跳保护、接触网热过负荷保护、自动重合闸保护等。 3.2.1大电流脱扣保护 大电流脱扣主保护被用于快速切除近端短路的故障，通常安装在断路器本体内。 工作原理为：假设列车在所有正常运行状况时的最大瞬时工作电流为Im，定值整定为I>KIm（其中，K为安全系数），一旦检测到瞬时电流超过定制，会立即跳闸，切断电源。 3.2.2电流上升率及电流增量保护 此馈线主保护使用比较广泛，它能切断近端短路电流，也能切除大电流脱扣保护不能切除的故障电流较小的远端短路故障。 工作原理为：电流上升率及电流增量保护由瞬时跳闸和延时跳闸两个原件并列组成，任何一个原件都可以直接跳闸。 3.2.3定时限过流保护 定时限过流保护有两个定值，启动电流I和延时时间T。当电流超过I时，保护启动，定时器也同时启动，在定时器时限未到达的这段时间内，若电流超过定制，则在定时器时限T到达后跳闸;反之，若电流回落至定值以下，保护返回。 3.2.4双边联跳保护 对于采用双边供电的接触网，应用比较广泛。对于同区间供电的两个变电站，由第一个感知到短路故障电流的站发出跳闸命令，跳开本站开关，同时发出联跳命令给联跳装置，再由联跳装置向临站发出跳闸信号，临站收到信号后，跳开开关。 3.2.5接触网热过负荷保护 本保护措施，主要是消除热过负荷故障，不一定是短路故障影响。 工作原理：根据接触网的电阻率、电阻率修正系数、长度、横截面积、电流，计算出接触网的发热量，从而根据接触网和空气的比热等热负荷特性及通风量的等环境条件，由公式给出接触网的电缆温度Tmax。当电缆温度超过Tmax时，则跳开该接触网空点开关，开关跳 地铁直流牵引供电系统保护王振朴 发表时间：2019-04-11T11:20:09.453Z 来源：《基层建设》2019年第3期作者：王振朴 [导读] 摘要：近年来，随着我国经济的发展和综合国力的不断增强，我国的科学技术水平不断的提升，这促使了地铁开始广泛的在我国的各个城市开始使用，使得地铁越来越成为城市交通不可或缺的工具。 石家庄市轨道交通有限责任公司河北石家庄 050000 摘要：近年来，随着我国经济的发展和综合国力的不断增强，我国的科学技术水平不断的提升，这促使了地铁开始广泛的在我国的各个城市开始使用，使得地铁越来越成为城市交通不可或缺的工具。在地铁的使用过程中，直流牵引供电是地铁正常运行的关键，在很大程度上决定着地铁运行中供电的安全性和可靠性。因此，加强对于地铁直流牵引供电系统的重视程度至关重要。本研究便是从这个角度出发，对地铁直流牵引供电系统保护进行简要的概述，并将重点阐述牵引变电所内的直流主保护、死区的形成以及地铁直流牵引供电系统保护的方式。 关键词：地铁；直流牵引供电；系统保护 前言： 随着地铁在各个城市的广泛普及，如何更好的保证地铁行驶过程中供电的安全性和可靠性成为相关研究人员以及广大公民非常关注的问题。目前地铁上广泛使用的供电方式为地铁直流牵引供电，因此为了对地铁供电有更好的了解，更进一步的促进我国地铁供电系统的发展，对于直流牵引供电系统的故障形式、存在的问题、死区的形成进行深度的学习至关重要，并且要对地铁牵引变电所内的直流主保护和地铁直流牵引供电系统保护的方式有深入的了解。 1.地铁直流牵引供电系统保护概述 1.1 牵引变电所内的直流系统的故障形式 牵引变电所内的直流系统发生的故障的形式主要包括短路故障、过压故障以及过负荷故障等，其中短路故障是最基本的一种故障形式，对于地铁直流牵引供电系统的运行产生着非常大的影响。一般来说，在地铁运行的过程中，为了保障地铁运行的安全性和可靠性，要尽可能的消除故障，这就要求在短路故障发生时，要采取合理及时的措施将短路区域的死区尽可能的消除，并且要关闭短路地区的电源。由于牵引变电所内的直流系统是多电源多死区的，这就给地铁运行过程中的短路故障的消除增加了难度，因此，如何快速准确的消除短路故障成为地铁直流牵引供电系统保护故障消除的关键问题。 1.2 地铁直流牵引供电系统保护存在的问题 目前我国的地铁直流牵引供电系统保护已经发展的非常的成熟，在很大程度上促进了我国地铁的发展，但是其仍然存在着一些问题需要解决。比如，当多辆地铁在相隔较短的时间内启动时，地铁直流牵引供电系统保护可能会出现跳闸现象，其主要原因是因为当一辆地铁启动时，地铁直流牵引供电系统保护中的电流会上升，这时地铁直流牵引供电系统保护会进行限流保护，如果在限流保护的时间段内另一辆地铁开始启动，则可能因为电流过大而造成地铁直流牵引供电系统保护跳闸。目前这个问题得到了相关研究人员的广泛关注，但是还没有找到合适的解决方案。 2.牵引变电所内的直流主保护 2.1 电流上升率保护 在地铁牵引变电所内的直流主保护中，电流上升率保护是非常关键的一项。所谓电流上升率保护，是一种广泛的应用在中端短路主保护和远端短路主保护中的保护方式，其能够准确的辨别出地铁运行过程中的中端电流、远端电流和正常电流，因此广泛的应用在中端短路故障和远端短路故障的消除过程中，为地铁的正常运行发挥着重要的作用。一般来说，随着地铁运行时间的增加，近端短路电流、中端短路电流、远端短路电流以及受电弓过接触网分段都会增加，但是增加的速度不尽相同，这也是牵引变电所内的直流主保护判断是否发生跳闸的主要依据。 2.2 大电流脱扣保护 除了电流上升率保护外，在地铁牵引变电所内的直流主保护中还有非常关键的一项就是大电流脱扣保护。一般来说，大电流脱扣保护主要应用在近端短路故障中，其工作的主要原理是在断路器内设置相应的短路故障保护系统，即设置一种脱扣方式来对短路故障进行判断和保护，当流经的电流超过相应的设定值时，脱扣器会判定出电流故障，然后进行跳闸来保护供电系统。在脱扣器工作的过程中，设置的跳闸设定值一般是根据实验和计算分析得到的比较合理的数值，这样才能够保证脱扣器跳闸的合理性。 3.死区的形成 3.1 大双边供电死区发生在中点附近 在地铁的直流牵引供电系统保护中，由于供电的方式、供电的保护方式等的不同，地铁直流牵引供电系统保护的死区的形成也是不相同的，其中主要的一种形成的死区就是发生在中点附近的大双边供电死区。实际上，由于双边供电的本身特性，大双边供电一般是不会发生死区的，因为当其中的一边发生故障时，另一边就会自动进行保护跳闸，从而防止了大双边供电死区的发生。但是，如果采用大电流双边供电，跳闸保护装置的反应时间不足就容易导致大双边供电死区的发生，并且这个供电死区一般发生在中点附近。 3.2 单边供电死区发生在末端 在地铁的直流牵引供电系统保护中，另外一种常见的死区就是发生在末端的单边供电死区。一般来说，单边供电死区的范围与地铁直流牵引供电的供电距离以及开关的整定值有关，并且是正相关的关系，即当地铁直流牵引供电的供电距离较小时，单边供电死区的范围就较小，当地铁直流牵引供电的供电距离较大时，单边供电死区的范围就较大；当地铁直流牵引供电的开关的整定值较小时，单边供电死区的范围就较小，当地铁直流牵引供电的开关的整定值较大时，单边供电死区的范围就较大。因此，在地铁的直流牵引供电系统保护中，要注意对于地铁直流牵引供电的供电距离以及开关的整定值的设置 3.3 地铁主保护不能断弧形成的死区 除了以上两点外，在地铁的直流牵引供电系统保护中还有一个非常常见的死区形式就是地铁主保护不能断弧形成的死区。地铁主保护不能断弧形成的死区的范围为整个地铁空间，所以这种死区的形成对于乘客的生命安全会造成很大的威胁，因此在地铁运行的过程中，要尽可能的采取措施来避免这种死区的产生，这就要求地铁直流牵引供电系统保护中各个单元的相互协调和配合。一般来说，地铁直流牵引 地铁供电系统 第一节概述 一、地铁供电方式 地铁的供电电源要求安全可靠,通常由城市电网供给。目前，国内各城市对地铁及城市轨道交通的供电一般有三种方式,即分散供电方式、集中供电方式、分散与集中相结合的混合供电方式。 分散供电方式是指沿地铁线路的城市电网(通常是10ＫV电压等级)分别向各沿线的地铁牵引变电所和降压变电所供电。其前提条件是城市电网在地铁沿线有足够的变电站和备用容量,并能满足地铁牵引供电的可靠性要求。如早期的北京地铁采取的就是这种供电方式。 集中供电方式是指城市电网(通常是110KV或66KV电压等级)向地铁的专用主变电所供电,主变电所再向地铁的牵引变电所和降压变电所供电，地铁自身组成完整的供电网络系统。近几年新建的地铁系统多采用集中供电方式，如上海、广州、深圳地铁等。 分散与集中相结合的供电方式是上述两种供电方式的结合,可充分利用城市电网的资源,节约投资，但供电可靠性不如集中供电方式，管理亦不够方便。 集中和分散两种不同供电方式的比较如表１-3－1所示，分散与集中相结合的供电方式优缺点介于两者之间。 表1-3－１ 地铁供电方式的比较 供电方 式 优 点 缺 点 集中供 电方式 ｌ 供电可靠性高，受外界因素影响 较小； l 主变电所采用1１０/3５ＫＶ有载 自动调压变压器,并有专用供电回路， 供电质量好； l 地铁供电可独立进行调度和运营 管理; 检修维护工作相对独立方便; l 可提高地铁供电的可靠性和灵活 性； l 牵引整流负荷对城市电网的影响 小； ｌ 只涉及城市电网几个２２0K Ｖ变 电站的增容改造，工程量较小,相对易 于实现。 l 投资较大。 地铁牵引供电系统运行仿真的研究 发表时间：2017-10-23T14:11:00.087Z 来源：《电力设备》2017年第17期作者：何涛李培强[导读] 摘要：介绍了地铁牵引供电系统的构成，并阐述了24脉波整流器的工作原理，并基于Matlab/Simulink仿真软件，对系统进行电气建模。所建模型包括牵引变压器、接触网、制动斩波、逆变电路等单元，控制方法采用恒压频比的V/F方法，通过列车在不同的运行状态下，列车牵引电机的转速和牵引变电站的取流的变化规律验证模型的准确性和有效性。 （福建工程学院信息科学与工程学院福建福州 350118） 摘要：介绍了地铁牵引供电系统的构成，并阐述了24脉波整流器的工作原理，并基于Matlab/Simulink仿真软件，对系统进行电气建模。所建模型包括牵引变压器、接触网、制动斩波、逆变电路等单元，控制方法采用恒压频比的V/F方法，通过列车在不同的运行状态下，列车牵引电机的转速和牵引变电站的取流的变化规律验证模型的准确性和有效性。关键词：牵引供电系统；24脉波整流；V/F控制 引言 由于地铁牵引供电系统的特殊性，输电线路以及机车运行方式多样，采取大规模的试验研究方法不仅会消耗大量的财力和物力，而且往往会受各方面因素的制约而难以实施。计算机仿真软件不仅可以降低研发的危险性和开支，还可以模拟试验无法进行的列车运行状态，为研究整个系统提供了有力的支持。 地铁牵引供电系统主要包括：牵引变电所、牵引网和电动车组，其中牵引网由馈电线、接触网、走行轨及回流线等构成。牵引变电所是地铁牵引供电系统的核心，将35KV或者10KV三相高压交流电变成1500V或者750V低压直流电。馈电线将牵引变电所的直流电送到接触网上，电动车辆通过其受电弓与接触网的直接接触而获得电能，走行轨构成牵引供电回路的一部分，回流线将轨道回流引向牵引变电所。 1.地铁牵引供电系统建模 1.1牵引变电所建模 牵引变电站的交直流变换过程是地铁牵引供电系统中的关键环节。它一般采用两台牵引变压器和四台整流器构成整流机组将外部电源接入的中压35KV或者10KV交流电转换成1500V或者750V直流电。本文以地铁牵引供电系统中的10KV等级牵引变压器为例，其连接方式是Dy11d0：将一次侧绕组接成三角形分别移相+7.5°和-7.5°，二次侧绕组分别接成星型和三角形。 目前为了提高直流电的供电质量，尽可能的减少谐波对电网的影响，地铁大多数采用等效12脉波或者24脉波整流器。每台整流变压器由两个6脉波桥式整流器以并联方式来构成12脉波桥式整流器。而24脉波整流器则由两个12脉波整流器并联组成。通过在Matlab/Simulink 环境下建立牵引变压器模型和整流器模型，采用两台整流机组并联运行构成二十四脉波整器，通过牵引变压器空载输出电压可计算整流机组输出的空载直流电压为： Ud-整流机组空载输出电压；p-整流器脉波数；U2-牵引变压器空载输出电压。空载电压波形在一个交流周期内脉动24次，每个波动的间隔为15°。整流机组输出的空载直流电压为825V，与计算所得的输出电压基本相符。 1.2接触网建模 在Matlab/Simulink仿真模型中，一般利用Pi Section Line模块来构建作为直流输电线路的接触网。本文通过改变列车受电弓与牵引变电所之间接触网的阻值来模拟列车的运行动态。 1.3地铁机车及传动系统建模 地铁机车负荷主要包括机车牵引负荷（三相交流牵引电机）、机车辅助负荷、车厢负荷三部分构成。由于机车牵引负荷占总负荷的约80%，因此本文的列车模型以牵引电机为主体，它还包括逆变电路单元、滤波单元、以及制动单元模块。 1.4基于稳态模型的恒压频比的控制策略 基于文章篇幅的限制，本文采用交流电机变频调速最基本的控制方式----恒压频比控制。为了在调速中有效利用电机，在整个调速范围内的电机的气隙磁场都应保持适当的强度。磁场过弱或者过于饱和都不能充分利用电机。三相异步电机定子绕组每相感应感应电动势的有效值为 式中Ψg为气隙磁链。由式（3）可知气隙磁链与Eg/ f1成正比，也就是说只要协调好控制电压和频率便达到控制气隙磁场的目的。本文只考虑基频以下的调速，此刻定子阻抗压降较小时可认定电压幅值Us≈Eg，因此Us/f1=常值时便可近似的认为气隙磁链不变。 2.地铁牵引供电系统仿真模型 地铁牵引变电站的站间距离一般为0.8km-3km左右，机车通过该距离所需要的时间在1min-5min。在此区间内，机车首先启动加速行驶，在达到一定速度时采用惰行方式滑行，最后采用制动方式停车进站。地铁机车在稳态运行时采用双边供电回路，因此基于之前介绍的各个模块单元，通过Matlab/Simulink搭建成电路单元并进行封装，最后组成能够模拟列车稳态运行的直流牵引供电系统。 3.仿真结果及分析 3.1 仿真结果 由于实际情况和研究重点的限制，本文在仿真中做了如下假设： 地铁直流牵引供电系统 地铁直流牵引供电系统GB 10411--89 1 主题内容与适用范围 1.1 主题内容 本标准规定了地铁直流牵引供电系统中供电制式、牵引电压等级、变电所及接触网德各项性能指标和设备运行指标等。 1.2 本标准适用于城市地铁德直流牵引供电系统。 2 引用标准 GB 5951 城市无轨电车供电系统 GBJ 54 低压配电装置及线路设计规范 GBJ 62 工业与民用电力装置德继电保护和自动装置设计规范 GBJ 64 工业与民用电力装置德电压保护设计规范 3 术语 3.1 供电、馈电 在城市地铁牵引供电系统中，通常将交、直流配电系统称为供电，仅直流配电称为馈电。 3.2 系统最高电压 指系统正常运行时，在任何时间内，系统中任何一点上出现德最低电压。不包括系统德暂时状态和异常电压。 3.3 系统最低电压 指系统正常运行时，在任何时间内，系统中任何一点上出现德最低电压。不包括系统德暂时状态和异常电压。 3.4 设备最高电压 指系统正常运行时，设备所承受德最高运行电压。 3.5 供电制式 指系统中采用的电流制、馈电方式及电压等级等。 3.6 牵引变电所 供给地铁一定区段内直流牵引电能的变电所。 3.7 整流机组 整流器与牵引变压器组合在一起的电流变换设备。 3.8 整流机组负荷等级 根据负荷曲线的性质特征所划分的整流机过载能力等级。 3.9 接触网最小短路电流 在最小运行方式下，接触网中离馈入点最远端发生正负极间短路的电流。 3.10 接触网最大短路电流 在最大运行方式下，接触网馈入点处发生正负极间短路时的电流。 3.11 未端电压 接触网中离馈入点最远端的电压。 3.12 馈线 从牵引变电所向接触网输送直流电的馈电线。 3.13 双边馈电 一个馈电区间由相邻牵引变电所各经一路馈线同时馈电。 浅谈地铁直流牵引供电系统保护 ◆岳宏波 南京地下铁道运营分公司 【摘 要】随着地铁系统的快速发展,直流牵引供电系统得到了越来越广泛的应用,研制高性能和可靠的直流保护是十分紧迫的。本文介绍了地铁直流牵引供电系统中采用的几种直流馈线保护方法。 【关键词】直流 保护 地铁 随着我国国民经济的持续发展,城市交通日趋紧张。而地铁成为解决大中城市交通拥挤问题的最佳方案。在地铁牵引供电系统中有以下几种主要的直流馈线保护:大电流脱扣保护、di/dt电流上升率及电流增量保护、过流保护、双边联跳保互、接触网热过负荷保护、自动重合闸保护。针对目前国内地铁直流馈线保护方法不是很成熟,本文介绍了地铁直流牵引供电系统中采用的几种直流馈线保护方法,详细分析了大电流脱扣保护。di/dt电流上升率及电流增量保护、过流保护、双边联跳保护、接触网热过负荷保护,自动重合闸保护的基本保护原理,并举例说明了如何通过对电流上升率,电流增量I和电流上升持续时间t的测量来区分故障情况和正常运行情况。地铁直流牵引供电系统的保护,可以分为两部分:牵引整流机组保护和直流馈线保护。牵引供电系统保护的最大特点就是系统的“多电源”和保护的“多死区”。所谓多电源,既当牵引网发生短路时,并非仅双边供电两侧的牵引变电所向短路点供电,而是全线的牵引变电所皆通过牵引网向短路点供电。所谓多死区,是因牵引供电系统本身构成的特点和保护对象的特殊性而形成保护上的“死区”。任何保护的最基本要求就是当发生短路故障时,首先要迅速“切断电源”、“消除死区”,针对这两点,牵引供电系统除交流系统常用的保护外,还设置了牵引变电所内部联跳、牵引网双边联跳、di/dt△I等特殊保护措施,这就可以完全满足牵引供电系统发生故障时切断电源、消除死区的要求。 一、大电流脱扣保护 牵引供电系统可能发生各种故障和不正常运行状态,最常见的、同时也是最危险的故障就是发生各种形式的短路。当被保护线路上发生短路故障时,其主要特征就是电流增加和电压降低。利用这两个特征,可以构成电流电压保护。本文重点介绍馈线保护的主保护及后备保护。该保护属于开关自带,用于切断大的短路电流。大的短路电流对线路会造成巨大的损坏,故大的短路电流一出现应立即切断,其切断时刻应在其达到电流峰值之前。 二、电流上升率保护(di/dt)和电流增量保护(A I) 该保护作为地铁馈线保护的主保护,他既能切除近端短路电流,也能切除大电流脱扣保护不能切除的故障电流较小的远端短路故障。该保护克服了单独di/dt保护受干扰而误动,以及保护存在拒动现象的缺点。保护动作特性分为两部分,瞬时跳闸和延时跳闸,其中谁较早激活就由谁决定跳开高速直流断路器。延时跳闸元件主要起识别远端短路电流并跳闸的作用。保护原理是在运行当中,保护装置不断检测电流上升率。当电流上升率在给定的时间T1内高于保护设定的电流上升率F时,di/dt保护启动,进入延时阶段。若在整个延时阶段,电流的上升率都高于保护的整定值,则保护动作;若在延时的阶段,电流上升率回落到保护整定值之下,则保护返回。在di/dt保护启动的同时△I保护也启动进入保护延时阶段,从△I保护启动的时刻开始继电器以启动时刻的电流作为基准点计算相对电流增量。若电流上升率一直维持在di/dt保护整定值之上,在达到△I延时值后,电流增量达到△I保护整定值,则保护动作。在计算电流增量的过程中允许电流上升率在相对较短的时间内回落到di/dt保护整定值之下。只要这段时间不超过di/ dt返回延时整定值,则保护不返回;反之保护返回。是保护的动作特性。为△I延时整定值。当检测到的电流增量小于K时,可以肯定不是故障情况;若大于K则有可能是故障情况,需检测其他参数(如t或)来进一步判断。对于远端故障电流由于其上升的速率比近端的慢,峰值也小很多,通常与列车启动或通过接触网分段时的电流瞬时峰值相近,甚至小于该电流。所以远端故障电流与列车启动电流的区分是变电所直流保护的难点。 三、过流保护 可作为上述两种保护的后备保护。在保护控制单元预先整定电流值和时间值。当通过直流馈线短路的电流值在预先设定的时间内超过预订值时,过流保护装置动作使直流馈线断路器跳闸来清除故障。 四、双边联跳保护 双边联跳保护是为了更加安全的向接触网供电,在故障情况下确保相邻变电所可靠跳闸而增设的后备跳闸装置。在无故障的情况下,两变电所同时向接触网供电,如果有短路情况发生,则距离短路点较近变电所A的馈线保护的出/dt瞬时保护或速断保护先动作,同时向本站联跳装置发一个跳闸信号,并通过站间联络向另一变电所联跳装置发送跳闸信号,较远变电所B经过一段延时,通过di/df延时保护或过流保护也动作,但是比联跳装置的跳闸信号先动作。这种情况联跳作为后备保护。在故障情况下,变电所B退出运行并通过隔离开关由相邻变电所C越区供电时,同样还是上述情况,变电所A的保护先动作,由于短路点距变电所C较远,该变电所相应保护可能不动作(视短路情况),而联跳装置则比较可靠,只要变电所A保护跳闸,变电所C经变电所B接收跳闸信号,使开关跳闸,此时双边联跳保护就比较重要。 五、接触网热过负荷保护 该保护作为电流上升率保护的辅助保护,当直流线路处于过负荷状态时,即使没有任何短路故障发生,接触线或进线电缆的温度也会上升,当热过负荷电流流过时,该电流虽不至引起巨大的破坏,但此电流持续时间长了,其产生的热量会超过某些薄弱设备所允许的发热量,引起这些设备不同程度的损坏。动作原理是接触网热过负荷保护主要是根据接触网的电阻率、电阻率修正系数、长度、横截面积、电流,计算出接触网的发热量,再根据接触网和空气的比热等热负荷特性及通风量等环境条件,由经验公式给出接触网的电缆温度。当测量的电缆温度超出规定值便发出报警,跳闸命令,从而达到保护接触网的目的。该保护的对象是接触网。接触线有其自身固有的热特性,是一条以电流为变量的反时限曲线。这就要求保护装置整定的曲线与接触线的固有曲线进行配合。同时,保护装置的整定曲线还应与馈线的电流保护进行配合。 六、自动重合闸 使用自动重合闸的目的是为了在瞬时性故障消除后使线路重新投入运行,从而在最短的时间内恢复整个系统的正常运行状态。对于直流牵引系统,经常会发生短路而使过流脱扣器经常动作。但由于大部分短路故障是短暂的,所以使用自动重合闸系统可提高系统的可靠性。断路器每隔一段时间(时间长短可调节)重合闸一次。如果重合闸的次数超过预定的次数,合闸仍不成功,则认为是永久性故障,闭锁重合闸回路。 综上所述,地铁直流馈线保护还可能有框架泄漏保护、定时限过流DMT保护,反时限过流保护、低电压保护、过电压保护、AU保护等。对于一个具体的直流牵引供电系统,应根据系统的实际情况考虑各种因素来设计直流馈线保护方案。 参考文献: [1]张秀峰.王毅非.地铁馈线电流增量保护[J]西南(上转337页) 地铁直流牵引供电系统 GB 10411--89 1 主题内容与适用范围 1.1 主题内容本标准规定了地铁直流牵引供电系统中供电制式、牵引电压等级、变电所及接触网德各项性能指标和设备运行指标等。 1.2 本标准适用于城市地铁德直流牵引供电系统。 2 引用标准 GB 5951 城市无轨电车供电系统 GBJ 54 低压配电装置及线路设计规范 GBJ 62 工业与民用电力装置德继电保护和自动装置设计规范 GBJ 64 工业与民用电力装置德电压保护设计规范 3 术语 3.1 供电、馈电在城市地铁牵引供电系统中，通常将交、直流配电系统称为供电，仅直流配电称为 馈电。 3.2 系统最高电压 指系统正常运行时，在任何时间内，系统中任何一点上出现德最低电压。不包括系统德暂时状态和异常电压。 3.3 系统最低电压指系统正常运行时，在任何时间内，系统中任何一点上出现德最低电压。不包括系统德暂时状态和异常电压。 3.4 设备最高电压指系统正常运行时，设备所承受德最高运行电压。 3.5 供电制式指系统中采用的电流制、馈电方式及电压等级等。 3.6 牵引变电所供给地铁一定区段内直流牵引电能的变电所。 3.7 整流机组整流器与牵引变压器组合在一起的电流变换设备。 3.8 整流机组负荷等级根据负荷曲线的性质特征所划分的整流机过载能力等级。 3.9 接触网最小短路电流在最小运行方式下，接触网中离馈入点最远端发生正负极间短路的电流。3.10 接触网最大短路电流在最大运行方式下，接触网馈入点处发生正负极间短路时的电流。 3.11 末端电压接触网中离馈入点最远端的电压。 3.12 馈线从牵引变电所向接触网输送直流电的馈电线。 3.13 双边馈电一个馈电区间由相邻牵引变电所各经一路馈线同时馈电。 3.14 单边馈电一个馈电区间由相邻两牵引变电所各经一路馈线同时馈电。 3.15受电器 电动客车上用以从接触网上取得电流的装置。 3.16接触网 经过受电器向电动客车供给电能的导电网。 3.17架空接触网 置于车辆限界的上限平面以上（或位于改平面），通过受电弓向电动客车输送电能的接 触网。 3.18接触轨 用金属轨条制成的向电动客车供给电能的刚性导电体，其标高通常与走行轨的标高相接 近。 3.19回流电路 用以供牵引电流返回变电所的电路。 3.20均流线 连接上、下行回流轨，使其均匀回流的跨越导线。 地铁直流牵引供电系统常用保护技术研究 随着近年地铁市场业务在各大城市的快速推广，地铁的安全可靠运行也变得尤为重要。由于国内直流供电起步较晚，直流保护技术发展相对较慢。因此，研究和开发本地化的高可靠性、高智能化的保护技术，具有广泛的应用前景。为此，本文围绕地铁供电系统，对常用的电流、电压保护技术进行了分析和研究。 标签：地铁牵引供电;保护;短路 引言：通过检测地铁供电系统中电流、电压等主要参量，根据保护策略来判断地铁供电系统中是否发生故障，如果发现有短路等故障存在，则要在规定的时间周期内，采用系统的控制方法使断路器跳闸，从而达到保护供电系统和自动排除故障的目的。跳闸以后，按照控制要求，系统要能对供电系统进行测试，判定故障是否依然存在，如果故障消失则自动重合闸[1]。 1 地铁直流牵引网短路电流特点及直流保护系统设计要点 1.1 地铁直流牵引供电系统短路电流特点分析 相比地铁列车起动时的电流变化率持续时间，中远端短路电流变化率的持续时间较长，其列车起动电流及瞬时故障短路电流都可以模拟为指数函数。由于地铁列车起动的瞬时跳跃量，末端短路电流的瞬时跳跃量较高，而线路较长时情况可能相反。相比较负荷电流变化率，通常短路电流的变化率要高，而远端短路电流变化率同地铁起动的最高电流变化率相一致，当直流馈线不断延长时，末端故障电流变化率可能要低于负荷电流变化率。若车流密度及直流馈线距离达到一定值时，最高负荷电流可能会高于或等于末端短路电流。 1.2 地铁直流保护系统设计要点 直流牵引供电系统的保护，主要采用直流开关设备实施保护。在系统中，依据功能状况划分为馈线回路与整流器回路。直流馈线回路主要是对馈线侧的牵引供电控制和保护，主要是对变电所接触网及直流电缆出现的故障及时切除;整流器回路主要用于对整流器侧的直流输出进行控制和保护，主要是将整流器出现的直流输出故障及时断开。直流保护系统的设计要点有：其一，分析部分特殊故障形势下的保护，如屏蔽门与接触网的短路故障、隧道电缆支架与接触网的短路、架空接地线与接触网的短路等。其二，直流保护系统应避免误跳闸问题以降低对地铁运行的影响，如：地铁列车在经过接触网分段时的冲击电流影响、地铁起动电流和电压的影响等。其三，各类保护之间的配合，确保直流系统出现短路故障时故障能够有效切除[2]。 2 地铁直流牵引供电系统的馈线保护技术 2.1 大电流脱扣保护 城轨交通供电系统运行与维护试题A 一、填空题：(每空2分，共40分) 1、城市轨道交通供电系统中一般设置三类变电所，即（），（），（）。 2、定期地进行运行分析是提高供电质量、保证安全运行的重要措施。 3、油浸式变压器其箱体内是用变压器油作为（）和散热介质的。 4、电力监控系统由设置在控制中心的（）设置在各种变电所内的 （） 以及联系二者的通信通道构成。 5、柔性悬挂接触网由（）、（）、（）、支柱与基础几部分组成。 6、（）、（）、轨道回路等组成的供电网络，称为牵引网。 7、人体触电后，首先要使触电者迅速（）。 8、接触网作业时，作业组在接到停电作业命令后，须先（），然后方可作业。 9、（）是接触悬挂中与受电弓直接接触的部分，通过接触线向电力机车输送电能，是接触悬挂最为重要的导线。 10、城市轨道交通的供电系统由电源系统和（）系统、（）系统、电力监控系统组成。 11、高压开关电器的种类有（）、（）、（）、熔断器等。 二、判断题：(每题1分，共10分) 1、电力监控系统实现在控制中心对供电系统进行集中管理和调度、实时控制和 数据采集。（） 2、设备鉴定后的质量等级分为优良、合格、不合格、报废四级。（） 3、变电所设备运行中的巡视检查是维护设备正常运行、保证安全的可靠供电的有效措施。（） 4、接触网的巡视工作由工班长或安全等级不低于3级的接触网工进行。 （） 5、倒闸操作必须有值班员的命令（工作票或口头命令）。（） 6、电流互感器二次侧不能开路。（） 7、运行中的隔离开关，每年要用2500伏的兆欧表测量1次绝缘电阻，并与最近的 前1次测量结果比较，不应有显著降低。（） 8、电力系统的不正常工作状态不是故障，但不正常状态可能会上升为故障。（） 9、直流或交流耐压试验，因可能使被试物品的绝缘击穿，或虽未击穿却留下了隐患，故不应采用。（） 10、拆接地线时应先拆接地端，再拆设备端（） 三、选择题：(每空2分，共20分) 1、在城市轨道交通供电系统中牵引用电负荷为：（） A、一级负荷 B、二级负荷 C、三级负荷 2、倒闸作业应有2人进行，1人监护，1人操作，操作和监护人的接触网安全等级均不得低于：（） A、1级 B、2级 C、3级 D、4级 3、电力电容器必须在额定电压和额定电流下运行，三相电容器的容量应相等，允许相差不得超过：（） A、2% B、3% C、4% D、5%浅谈地铁供电系统的构成及形式
地铁直流牵引供电系统保护 王振朴
地铁供电系统设备要求
地铁牵引供电系统运行仿真的研究
地铁直流牵引供电系统
浅谈地铁直流牵引供电系统保护

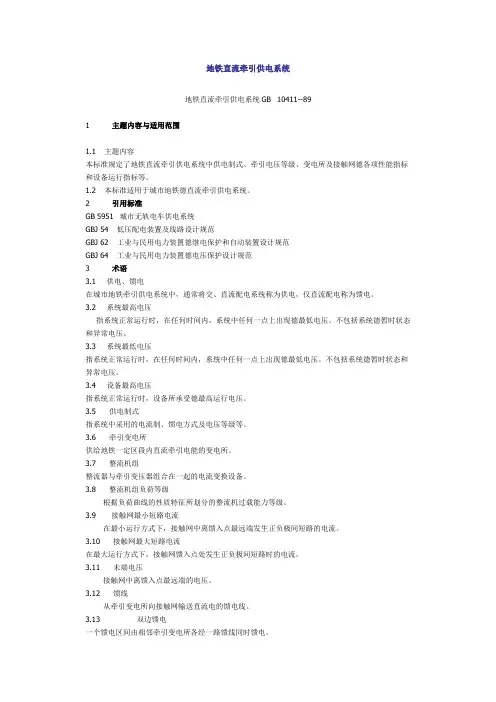

地铁直流牵引供电系统(GB10411--89)
