722.9变速箱奔驰通病腾骅自动变速箱维修1、722.9变速箱修了这么多。
多数变速箱都是报涡轮转速传感器故障码？变速箱会进入紧急模式，变速箱锁在2档。
多数情况客户熄火发动机，等待几分钟后重新启动发动机后又恢复正常。
通常都是更换电脑来解决问题。
2、变速箱拆开油底壳后发现大量的铁削。
这是由于质量问题。
后排行星架磨损。
有极少的是由于液力变矩器内部磨损造成。
更换改良配件后可以解决问题。
3、波箱和发动机连接处漏油，挂档后不走。
由于波箱油泵质量问题，油泵上铜套松旷或抱死到变矩器轴颈上。
还有油泵凸齿被打断。
更换损坏的改良配件才能完全解决问题。
4、2降1有冲击。
电脑检测无故障码。
用电脑看换挡数据发现B1的冲油时间变短。
超过-15ms。
正常都不会超过正负10ms。
DAS电脑给的数据是正负20ms。
通常先对变速箱和发动机电脑做升级。
然后做换挡学习。
做换挡学习必须要根据DAS电脑提供的发动机转速和扭矩。
如果问题还没有解决需解体变速箱，看制动器B1的卡簧是否脱落。
5、进D R档冲击，跑起来正常。
电脑检测无故障码。
首先对变速箱和发动机电脑升级。
然后根据DAS电脑指引做变矩器学习。
入D R 冲击车耗掉我们一月余时间，升完级后故障依旧。
入DR的原理告诉我们：结合时间必须控制在电脑程序设计范围内，而结合时间与阀体上的输入传感器和发动机转速传感器的滑差数大小对应的。
一台新变速箱电脑必须作入DR学习，其实就是在寻找一个理想的结合时间。
入档时输入轴的转速必须逐渐变为0rpm,输入轴由初始转速变为0的这个过程时间必须要在电脑的程序设计范围内。
为了得到这个合理的时间，电脑要求输入离合器结合后，又逐渐分离，看离合器打滑状态，其实是输入轴转速转速的变化，如果结合时间短，则电脑调低离合器压力让其结合时间变长，反之亦然。
最后得到一个电脑认为在其程序内的一个油压，这个油压推动离合器结合就不会冲击，因为设计师在模型上得到一个基本油压，而且作为程序固化在CPU或者存储器里，这个油压加上发电机转速，水温，油温，负荷，变速箱输入转速油温等计算出当前油压，这个当前油压就是我们入档时的油压，这个油压过大过小都不行，冲击或者延迟。
(s)程序选择“S”(C)程序选择“C”Page 1 of 1© Daimler AG, 11/7/11, G/08/11, gf27.10-p-0001-01n, 自动变速箱(AT),传动比变速器 722.9 车型中 209, 211, 215, 219, 220 变速器 722.9 车型中 171.4, 203, 230 除了代码 () 截止年款 8 变速器 722.9 车型中 463.303 /340 /341'汽车维修技师·2009 年第12期50自动变速器专修站机械传动与油路分析（二） 奔驰722.9自动变速器珠海/张崇信本期分析奔驰722.9自动变速器2挡机械传动与油路工作流程，如图3、图4所示，先看图中的机械传动示意图，得知：前排的行星齿轮机构是由两排单级行星齿轮系，通过加长后排行星齿轮来代替前排的太阳轮，从而组合成为两排单级行星齿轮系，共用一个行星架作为输出动力，该机构就可以形成两条减速比不同的传动路线和一条直接传动路线。
再看机械元件工作表，由机械元件工作表得知，挂入2挡后，K3离合器继续工作，B2制动器继续工作，B1制动器开始工作，B1制动器工作的目的是：制动前排太阳轮。
当输入轴顺转把动力传递到小内齿圈时，小内齿圈带动长行星齿轮是顺转，由于B1制动了前排太阳轮，长行星齿轮只能围绕前排太阳轮顺转，同时带动了前排行星架从动减速顺转，前排行星架从动顺转的传动比约等于是1∶1.5（长行星齿轮同时带动了前排的短行星齿轮反转，短行星齿轮同时带动了大内齿圈反向空转）。
当前排行星架从动减速顺转时，同时也联动了后排的内齿圈，从而形成了后排的内齿圈主动（后排的太阳轮已经制动），带动后排行星齿轮围绕后排太阳轮顺转，同时也带动后排行星架从动减速顺转。
当后排行星架从动减速顺转时，同时也联动了中间排的内齿圈，从而形成了中间排的内齿圈主动（中间的太阳轮已经制动），带动中间排的行星齿轮围绕中间排的太阳轮顺转，同时也带动中间排的行星架从动减速顺转，通过3排行星齿轮机构3次减速，中间排的行星架输出动力，传动比是1∶2.859，2挡机械传动路线成立。
奔驰722.9变速箱奔驰722.9变速箱奔驰722.9变速箱故障实例分析和解决⽅法介绍：⾸先是挂档挫,例如P档挂⼊R,D等挫搭上诊断仪,查看故障码,多数为VGS故障,根据指引直接更换油路板,先不要更换油路板,先看波箱的数据,例如各活塞的充注时间和压⼒(充注时间为正负20,压⼒为正负2000),尤其是看B3的充注时间,多数为⼩于-20,⽆论数值是否在正常范围内都应该拆下油底壳检查是否有铁屑,如发现有铁屑则需打散波箱检查,打散时⼀定要看后⾏星架的⾏星齿轮固定的压板是否脱落磨损,百分之百会脱落磨损,则更换相应部件并清洗油路和⽔箱;如果没铁屑则更换改良油路板,再升级试车,如还有挫则做波箱同步,如果还是不⾏应升级发动机电脑,使的⼆者匹配,再进⾏同步转档挫,例如2转3搭上诊断仪,查看故障码,多数是没有故障码出现的,查看波箱的数据,各转档的数据查看是否有超出标准值,并且校正油位,如果超出则先更换油路板并升级试车同步,如果还是不⾏,则打散波箱更换相应活塞改良卡簧,更换后试车是否有挫如果还有则进⾏同步. (如果超出多数为卡簧脱落导致,可直接打散波箱更换卡簧,此时波箱油会有⼀点烧焦味并且呈⿊⾊)如果数据未超出标准值则做同步和升级发动机电脑和波箱电脑如故障码为离合器打滑,则查看波箱数据,B3数据会超出标准值,并拆下油底壳检查有⽆铁屑(如果故障码为打滑,百分百有铁屑)打散波箱检查后⾏星架的⾏星齿轮固定的压板是否脱落磨损,百分之百会脱落磨损,则更换相应部件并清洗油路和⽔箱.时速⽆法上⾼速搭上诊断仪,查看故障码,如果⽆法识别波箱,并且⽆法进⼊波箱,则先检查线路,如果线路正常则更换油路板(多数为油路板故障导致),升级试车.搭上诊断仪,查看故障码,如果没有故障码,则查看波箱各活塞数据,并拆下油底壳检查是否有⽆铁屑,多数都会有,直接打散波箱检查,如果没有铁屑则更换油路板停车挫搭上诊断仪,查看故障码和数据,如果数据在范围内则查看波箱油的液位,并做同步,还挫则升级发动机电脑和波箱电脑并做同步.如果数据超出范围则直接拆下油底壳查看有⽆铁屑,多数都有的,直接打散波箱检查,尤其要看后⾏星架的⾏星齿轮固定的压板是否脱落磨损,百分之百会脱落磨损,则更换相应部件并清洗油路和⽔箱检查波箱前应注意,轮速传感器不能有故障码,如果应先更换后再做检查各位在检查波箱异响更换头泵应查看其他部件有⽆磨损,曾试过前⾏星架有磨损现象另各位在检查油位时,不要加太多油进去,如果加多了,油会从透⽓孔渗出,⼀般⼀开始不会出现有渗出现象,要等⼀两个⽉以上才会出现有此现象,或者⼀年半载才出现渗漏.注,如果更换了改良型油路板，需要做5个步骤的设定；第⼀步给新换的油路板写程序；第⼆步做SCNcoding；第三步做⾏驶授权；第四步做排挡杆学习；第五步做钥匙学习；推荐⼤家⽤AUTOLOGIC做，很⽅便，速度快，效率⾼。
汽车维修技师·2010 年第4期42自动变速器专修站机械传动与油路分析（六）奔驰722.9自动变速器广州/张崇信本期分析奔驰722.9自动变速器7挡机械传动与油路工作流程，如图11所示，先再看机械元件工作表得知，升入7挡时，K2和K3离合器继续工作，B1制动器停止工作，目的是停止制动前排太阳轮。
B3制动器又开始工作，目的是制动前排的大内齿圈，致使前排行星架在6挡减速的基础上再次减速。
再看机械传动示意图得知，当输入轴顺转把动力传递到小内齿圈时，小内齿圈驱动长行星齿轮是顺转，长行星齿轮驱动短行星齿轮在大内齿圈内反转，由于B3制动了大内齿圈，由于大内齿圈的齿数多，短行星齿轮的齿数少，所以短行星齿轮在大内齿圈内反转的速度就慢，短行星齿轮再驱动行星架再次减速顺转。
当前排行星架从动再次减速顺转时，同时也联动了后排的内齿圈，与此同时K2离合器在同时驱动中间排的内齿圈和后排的行星架，致使后排的行星齿轮系形成了两个主动元件驱动后排太阳轮从动再次超速顺转。
当后排的内齿圈和后排的行星架同时驱动后排的太阳轮时，由于后排内齿圈速度慢，后排行星架的转速快（注：由单级行星齿轮系运动规律得知，如果内齿圈的转速与行星架的转速是同等速度时，太阳轮的转速就是从动同速，通常叫同步，如果内齿圈的转速比行星架的转速慢，那就等于行星架的转速比内齿圈的转速快，而行星架快的那一部分转速就能够驱动太阳轮超过行星架本身的转速，通常叫超速），所以就形成了后排的行星架驱动后排行星齿轮在后排内齿圈内形成反转，后行星齿轮反转的同时驱动后排的太阳轮从动增速顺转。
当后排的太阳轮从动增速顺转时，同时通过K3离合器驱动了中间排的太阳轮增速顺转，与此同时中间排的行星齿轮系也是有两个主动元件，即K2主动中间排的内齿圈，K3主动中间排的太阳轮，从而使中间排的行星架再次超速输出动力，7挡机械传动路线成立，传动比是1∶0.728。
如果奔驰722.9想再提速，只需要再加上一个制动器来制动后排内齿圈就能达到8个前进挡。

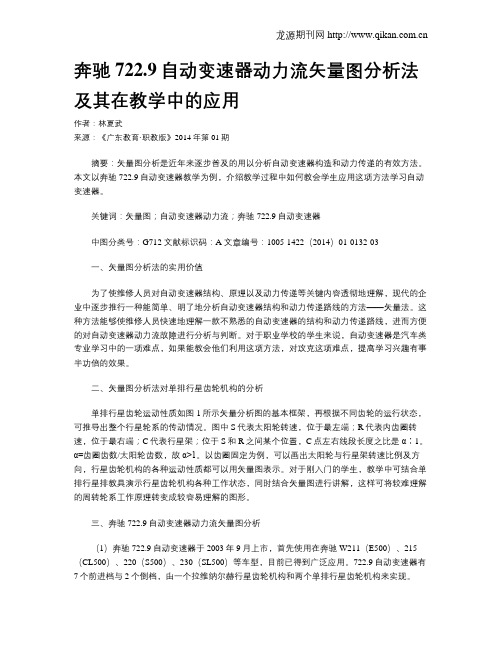

奔驰722.9自动变速器动力流矢量图分析法及其在教学中的应用作者：林夏武来源：《广东教育·职教版》2014年第01期摘要：矢量图分析是近年来逐步普及的用以分析自动变速器构造和动力传递的有效方法。
本文以奔驰722.9自动变速器教学为例，介绍教学过程中如何教会学生应用这项方法学习自动变速器。
关键词：矢量图；自动变速器动力流；奔驰722.9自动变速器中图分类号：G712 文献标识码：A 文章编号：1005-1422（2014）01-0132-03一、矢量图分析法的实用价值为了使维修人员对自动变速器结构、原理以及动力传递等关键内容透彻地理解，现代的企业中逐步推行一种能简单、明了地分析自动变速器结构和动力传递路线的方法——矢量法。
这种方法能够使维修人员快速地理解一款不熟悉的自动变速器的结构和动力传递路线，进而方便的对自动变速器动力流故障进行分析与判断。
对于职业学校的学生来说，自动变速器是汽车类专业学习中的一项难点，如果能教会他们利用这项方法，对攻克这项难点，提高学习兴趣有事半功倍的效果。
二、矢量图分析法对单排行星齿轮机构的分析单排行星齿轮运动性质如图1所示矢量分析图的基本框架，再根据不同齿轮的运行状态，可推导出整个行星轮系的传动情况。
图中S代表太阳轮转速，位于最左端；R代表内齿圈转速，位于最右端；C代表行星架；位于S和R之间某个位置，C点左右线段长度之比是α∶1。
α=齿圈齿数/太阳轮齿数，故α>1。
以齿圈固定为例，可以画出太阳轮与行星架转速比例及方向，行星齿轮机构的各种运动性质都可以用矢量图表示。
对于刚入门的学生，教学中可结合单排行星排教具演示行星齿轮机构各种工作状态，同时结合矢量图进行讲解，这样可将较难理解的周转轮系工作原理转变成较容易理解的图形。
三、奔驰722.9自动变速器动力流矢量图分析（1）奔驰722.9自动变速器于2003年9月上市，首先使用在奔驰W211（E500）、215（CL500）、220（S500）、230（SL500）等车型，目前已得到广泛应用。

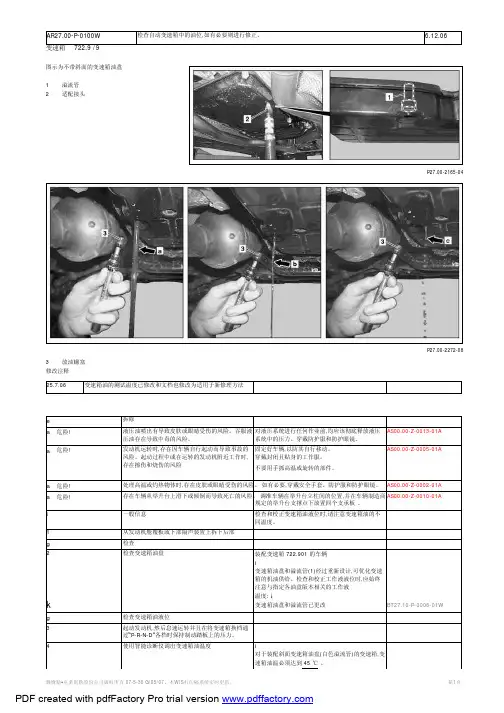

AR27.00-P-0100W 6.12.06检查自动变速箱中的油位,如有必要则进行修正。
变速箱722.9 /9图示为不带斜面的变速箱油盘1溢流管2适配接头P27.00-2165-04P27.00-2272-08 3放油螺塞修改注释25.7.06变速箱油的测试温度已修改和文档也修改为适用于新修理方法e拆除a液压油喷出有导致皮肤或眼睛受伤的风险。
吞服液对液压系统进行任何作业前,均应该彻底释放液压AS00.00-Z-0013-01A 危险!压油存在导致中毒的风险。
系统中的压力。
穿戴防护服和防护眼镜。
危险!a发动机运转时,存在因车辆自行起动而导致事故的固定好车辆,以防其自行移动。
AS00.00-Z-0005-01A 风险。
起动过程中或在运转的发动机附近工作时,穿戴封闭且贴身的工作服。
存在擦伤和烧伤的风险不要用手抓高温或旋转的部件。
a处理高温或灼热物体时,存在皮肤或眼睛受伤的风险。
如有必要,穿戴安全手套、防护服和防护眼镜。
AS00.00-Z-0002-01A 危险!a存在车辆从举升台上滑下或倾倒而导致死亡的风险。
调准车辆在举升台立柱间的位置,并在车辆制造商AS00.00-Z-0010-01A 危险!规定的举升台支撑点下放置四个支承板。
i一般信息检查和校正变速箱油液位时,请注意变速箱油的不同温度。
1从发动机舱覆板或下部隔声装置上拆下后部g检查2检查变速箱油盘装配变速箱 722.901 的车辆i变速箱油盘和溢流管(1)经过重新设计,可优化变速箱的机油供给。
检查和校正工作液液位时,应始终注意与指定各油盘版本相关的工作液温度:↓k变速箱油盘和溢流管已更改BT27.10-P-0006-01Wg检查变速箱油液位3起动发动机,然后怠速运转并且在将变速箱换档通过“P-R-N-D”各档时保持制动踏板上的压力。
4使用智能诊断仪调出变速箱油温度i对于装配斜面变速箱油盘(白色溢流管)的变速箱,变速箱油温必须达到45 ℃。
n自动变速箱油盘编号名称变速箱722.9BA27.10-P-1001-03A变速箱油盘上的放泄塞Nm22j自动变速箱编号名称变速箱变速箱变速箱722.960/961/722.9722.901,带代码962/963/964722.960/961/962/9A2563/964 除外,722.901,带代码 A25 除外新加注BF27.00-P-1001-01C加注容积初始加注L9 6.79.6更换机油时L---BB00.40-P-0236-12A BB00.40-P-0236-12A BB00.40-P-0236-12A工作液的规格表表---。
AT维修站AT Repair栏目编辑：文二霞 ******************452013/11·汽车维修与保养奔驰722.9变速器常见故障解析◆文/北京 薛庆文薛庆文(本刊专家委员会委员)北京陆兵汽车技术服务有限公司培训讲师、北京清华大学国家骨干教师培训基地专家讲师、北京理工大学客座教授、全国汽车维修专项技能认证技术支持中心培训讲师及命题专家、国家质检总局汽车产品缺陷管理中心特聘专家、中国汽车维修技术总监俱乐部发起人。
2003年11月以后，奔驰公司陆续在大部分奔驰车系中配用型号为722.9的7挡自动变速器，目前国产奔驰全系几乎都在使用这款变速器。
随着车辆使用时间的推移，该款变速器的一些故障也随之显现。
从目前市场故障维修比例来看，变速器电脑故障占据了所有故障的首位，导致一度在市场配件渠道中难以购买到相关备件。
其他机械故障比例也不少，如离合器活塞故障、变扭器故障、摩擦片烧蚀等。
一、变速器电脑故障奔驰722.9变速器电脑(图1)故障所表现的故障特征非常明显，当其出现故障后电控系统会立即报警并通知驾驶者(如不能提速会在仪表或中控面板提示警示信息)，维修人员在检测时往往会在变速器电控系统故障存储器当中记录转速信号故障、某电磁阀性能故障及挡位信息故障等故障码，而表现的故障现象大多都是锁挡、换挡冲击、变速器过热等。
不过在更换全新电脑后进行在线编程方可正常使用。
在实际维修中大家往往会遇到这种情况，即更换电脑后变速器还会偶尔工作异常，包括一些从未维修过的变速器，它们都存在类似的换挡品质故障。
这类故障可能跟变速器的自适应有关，也可能是变速器内部机械元件存在质量问题。
因此，奔驰汽车公司曾发布如下技术公告。
通告主旨：装有722.9变速器的车辆在使用中出现1-2挡、3-2挡和2-1挡的换挡品质不良的故障。
涉及车型：使用722.9变速器的164、171、203、209、211、215、219、220、221款1-2挡、3-2挡和2-1挡的换挡品质不良。
自动变速器动力传递路线分析(十八)奔驰722.9(W7A 700 and W7A 400)自动变速器于2003年9月中旬上市，首先使用在211(E500)、215(CL500)、220(S430、S500)、230(SL500)等车型上。
722.9自动变速器是Mercedes―Benz第5代变速器，是在722.6自动变速器基础上发展而来，并逐步取代它。
该自动变速器有7个前进挡和2个倒挡，具有质量轻、燃油经济性好和增加驾驶乐趣的优点。
722.9动力传递路线，它由1个拉维那式复合行星齿轮机构和2个独立的简单行星齿轮机构来实现7前进挡、2倒挡共9速传动比变化。
在变速器内部有7组换挡执行元件，其中包括3组离合器和4组制动器。
各挡位传动比及不同挡位时各执行元件的状态。
一、1挡动力传递路线1挡动力传递路线，为能表达清楚，现将各行星齿轮机构的状态分别说明如下：1．前行星齿轮机构：前排行星齿轮机构是一个拉维那式复合行星齿轮机构，它由两个行星轮系组合而成，包括2个太阳轮、2套行星轮系和2个齿圈，其中前面是大齿圈，后面是小齿圈，行星架是动力输出端。
变速器的输入轴与前排拉维那式复合行星齿轮机构的后小齿圈相连。
是动力输入端。
1挡时。
制动器B3工作，固定前面的大齿圈，则行星架为同向减速输出。
2、行星齿轮机构：前行星齿轮机构的行星架是动力输出端，它与后行星齿轮机构的齿圈相连，则后行星齿轮机构的齿圈是动力输入端；制动器B2和离合器K3工作，固定后太阳轮，则后行星架同向减速旋转，将动力传递给中间齿圈。
3．中间行星齿轮机构：中间齿圈是动力输入端；制动器B2工作，固定中间太阳轮，则中间行星架同向减速旋转，是动力输出端。
由以上分析可知，1挡时，三个行星齿轮机构都在执行减速运动。
传动比最大。
前排拉维那式复合行星齿轮机构的实物。
在基础知识介绍中，没有对类似的拉维那式复合行星齿轮机构的传动比进行分析，这里作简单介绍，以利于读者区分1、2挡传动比的定量关系。

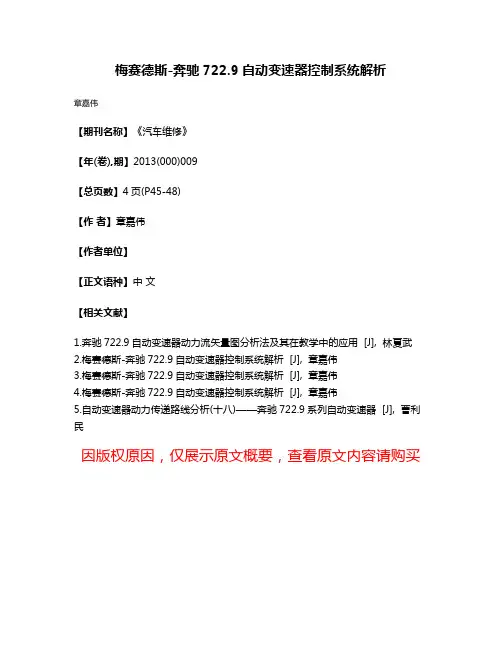

梅赛德斯-奔驰722.9自动变速器控制系统解析
章嘉伟
【期刊名称】《汽车维修》
【年(卷),期】2013(000)009
【总页数】4页(P45-48)
【作者】章嘉伟
【作者单位】
【正文语种】中文
【相关文献】
1.奔驰72
2.9自动变速器动力流矢量图分析法及其在教学中的应用 [J], 林夏武
2.梅赛德斯-奔驰722.9自动变速器控制系统解析 [J], 章嘉伟
3.梅赛德斯-奔驰722.9自动变速器控制系统解析 [J], 章嘉伟
4.梅赛德斯-奔驰722.9自动变速器控制系统解析 [J], 章嘉伟
5.自动变速器动力传递路线分析(十八)——奔驰722.9系列自动变速器 [J], 曹利民
因版权原因，仅展示原文概要，查看原文内容请购买。
第四章 722.9自动变速器控制系统第一节技术数据一、722.9自动变速器油液项目Transmission 722.9除了722.960/961/962/963/964,除了722.901 with code A25Transmission 722.901with code A25Transmission722.960/961/962/963/964首次加注量(L)9L 6.7L 9.6LATF型号1、Fuchs Titan ATF 33532、MB 236.12 ATF 3353 A 001 989 45033、Mobil ATF 33534、Shell ATF3353二、722.9自动变速器传动比及元件工作表GearRatioW7A 700B1 B2 B3 BR K1 K2 K31 4.377 ●●●2 2.859 ●●●3 1.921 ●●●4 1.368 ●●●5 1.000 ●●●6 0.820 ●●●7 0.728 ●●●N ●●R（S）-3.416 ●●●R（C）-2.231 ●●●第二节 722.9自动变速器电子控制系统一、变速器控制系统元件图4-1 722.9自动变速器控制电磁阀（in models 211）Y3/8-变速器控制单元 Y3/8y1-压力控制电磁阀 Y3/8y2 –K1离合器控制电磁阀Y3/8y3- K2离合器控制电磁阀 Y3/8y4- K3离合器控制电磁阀 Y3/8y5 -B1制动器控制电磁阀Y3/8y6- B2制动器控制电磁阀 Y3/8y7-B3 制动器控制电磁阀 Y3/8y8- TCC锁止控制电磁阀涡轮转速传感器（Y3/8n1）、内部转速传感器（Y3/8n2 ）、输出转速传感器（Y3/8n3）与VGS完全集成式自动变速器电子控制单元牢固连接，不能单独更换。
图4-2 722.9自动变速器转速传感器功能图4-3 722.9自动变速器转速传感器Y3/8-变速器电子控制单元 Y3/8n1涡轮转速传感器 Y3/8n2-内部转速传感器 Y3/8n3-输出转速传感器 Y3/8n4 完全集成式自动变速器（VGS ）控制单元 Y3/8s1 换档杆行程传感器1314a3 Y3/8n3 Y3/8n1 Y3/8n22 Y3/8s1Y3/8y6 Y3/8y3 Y3/8y1 Y3/8y8Y3/8n3 Y3/8 32Y38y4 Y3/8n2 Y3/8y7 Y3/8y5 Y3/8n1 Y3/8y2 Y3/8n4 11二、阀体图图4-4 722.9自动变速器阀体分解图1-工作压力调节阀 2- K1调节阀 3- B1调节阀 4-换档阀B1/B3 5-调节阀B3 6-换档阀K3 7-换档阀B2-2 8-调节阀 B2/BR 9-换档阀 K2 10-回家模式换档阀 11-调节阀K2 12-润滑压力调节阀13-TCC锁止离合器调节阀 14-液力变扭器锁止离合器内部压力调节阀图4-5 722.9自动变速器阀体分解图15- K3压力调节阀 16-供油压力调节阀 17-供油压力2调节阀18-换档阀B2-1 19-换档杆阀（手控阀）三、换档操纵及锁止机构图4-6 722.9换档操纵装置（in models 211）N15/5 电子换档杆控制模块 S16/5-变速器模式开关图4-7 点火开关锁止功能（换档杆在P位置）N15/5-电子换档杆控制模块 N26/5电子转向锁止控制单元 N73 EIS [EZS]控制单元N15/589103102100 10169 80图4-8 R/P锁止结构第三节 722.9自动变速器动力传递一、变速器内部结构图4-9 722.9变速器内部结构（in models 211）二、各档位动力传递路线（一）、1档动力传递路线2 Turbine wheel 12 Intemal gear B2 Mutiple-disc branke B23 Stator 13 Ptanet carrier B3 Multiple-disk branke B34 Lmpeller 14 Sun gear K1 Multi-disk clutch K15 Small intemal-geared wheel 16 Torque conveter lock dutch K2 Multi-disk clutch K26 Dual planet carrier K3 Multi-disk clutch K37 Sun gear A Input PL2K Short planet gears8 Large internal-geared wheel B Output PL21 Long plantet gears9 Intemal gear BR Multi-disk brake BR PL6 Planet gears10 Planet carrier B1 Multip;e-disc brank B1 PL9 Planet gears11 Sun gear（二）、2档动力传递路线图4-11 722.9自动变速器2档动力传递路线（三）、3档动力传递路线图4-12 722.9自动变速器3档动力传递路线（四）、4档动力传递路线图4-13 722.9自动变速器4档动力传递路线（五）、5档动力传递路线图4-14 722.9自动变速器5档动力传递路线（六）、6档动力传递路线图4-15 722.9自动变速器6档动力传递路线（七）、7档动力传递路线图4-16 722.9自动变速器7档动力传递路线第四节自动变速器故障码表及数据流一、故障码表（722.6）P2000 Component N15/3 (ETC[EGS] control unit)is defective.P2001 Component N15/3 (ETC[EGS] control unit)is defective.P2002 Component N15/3 (ETC[EGS] control unit)is defective.P2003 Component N15/3 (ETC[EGS] control unit)is defective.P2004 Component N15/3 (ETC[EGS] control unit)is defective.P2005 Component N15/3 (ETC[EGS] control unit)is defective.P2006 Component N15/3 (ETC[EGS] control unit)is defective.P2007 Component N15/3 (ETC[EGS] control unit)is defective.P2008 Component N15/3 (ETC[EGS] control unit)is defective.P200A Component N15/3 (ETC[EGS] control unit)is defective.P200B Component N15/3 (ETC[EGS] control unit)is defective.P200C Component N15/3 (ETC[EGS] control unit)is defective.P2013 Component N15/3 (ETC[EGS] control unit)is defective.P2100 The internal electrical check of component Y3/6y3(1-2 and 4-5 shift solenoid valve) has failed. P2101 Component Y3/6Y3(1-2 and 4-5 shift solenoid valve) has a short circuit to ground.P2102 The internal electrical check of component Y3/6y5(2-3 shift solenoid valve)has failed.P2103 Component Y3/6y5(2-3 shift solenoid valve) has a short circuit to ground.P2104 The internal electrical check of component Y3/6y4(3-4 shift solenoid valve)has failed.P2105 Component Y3/6y4(3-4 shift solenoid valve)has a short circuit to ground.P2106 The internal electrical check of component Y3/6y6(Torque converter lockup PWM solenoid valve) has failed.P2107 The internal electrical check of component Y3/6y1(Modulating pressure control solenoid valve) Has failed.P2108 The internal electrical check of component Y3/6y2(Shift pressure control solenoid valve)has failed. P2200 Component Y3/6n2(speed sensor 2)is faulty or the sensor supply has Short circuit.P2203 The internal electrical check of component Y3/6n3(speed sensor3)has failed.P220A The speed comparison of Y3/6n2 to Y3/6n3 is implausible.P220B The speed of Y3/6n2 or Y3/6n3 is too high.P2220 Component Y3/6s1 (Starter lockout contact)or component Y3/6b1(Transmission oil temperature Sensor)is faulty or both.P2221 The signal of component Y3/6b1(Transmission oil temperature sensor)and(or) Y3/6s1(Starter lockout Contact)is implausible.P2222 The signal of component Y3/6b1(Transmission oil temperature sensor)and(or) Y3/6s1(Starter lockout Contact)is implausible.P2300 CAN communication with other control units installed in this vehicle is not possible.(Bus OFF Fault)P2301 CAN communication with other control units installed in this vehicle is not possible.(Bus OFF Fault)P2500 The transmission has an impermissible transmission ratio.P2502 The gear is implausible or the transmission is slipping.P2503 The gear comparison is negative or the target is not reached.P2507 Engine overspeed Y3/6n2(speed sensor2)P2508 Engine overspeed Y3/6n2(speed sensor3)P2510 The torque converter lock-up clutch causes impermissible closing.P2511 The torque converter lock-up clutch has excessive power consumption.P2512 Actuation of torque converter lockup clutch is not possible.P2560 The gear is implausible or the transmission is slipping.(1.gear)P2561 The gear is implausible or the transmission is slipping.(2.gear)P2562 The gear is implausible or the transmission is slipping.(3.gear)P2563 The gear is implausible or the transmission is slipping.(4.gear)P2564 The gear is implausible or the transmission is slipping.(5.gear)P2602 The voltage supply of the valves is faulty.P2603 The voltage supply of the speed sensors is faulty.P260E The supply voltage of the sensors is too low (undervoltage)P260F The supply voltage of the sensors is too high (overvoltage)二、722．9变速器故障代码0218 齿轮油的温度过高0604 部件Y3/8n4（完全集成式变速箱控制系统（VGS）控制单元）损坏。
奔驰722.9自动变速箱换油方法与注意事项
关于装配722.9自动变速器的车辆，由于此款变速器油底壳上装有溢流管，在进行更换变速器油作业时需要注意如下事项：
1、722.9自动变速器的放油口和加油口都是油底壳的放油螺栓。
2、放油时，先拆掉放油螺栓，油底壳上溢流管以上部分的自动变速器油会被放掉，此时需要用专用工具将溢流管捅掉才能将油底壳内的自动变速器油放完。
3、油底壳装车之前一定要把溢流管装回放油柱塞内测。
4、加油时，将适配加油工具插入放油口，注入6L自动变速器油，装复放油螺丝。
5、进行自动变速器油量校准：车辆启动，挡位循环挂入一遍，拆掉放油螺丝，观察油流出的弧线，待弧线出现虚滴时装复放油螺栓即可。
解释奔驰利器七速（722.9）自动变速器奔驰全球独创的7速自动变速器（7G-TRONIC）是融合众多工程技术的创新成果，其与高性能发动机共同提升了车辆的加速性能和中速功率，并降低了油耗，提高了换挡舒适性。
对于驾驶者来说，使用它犹如赛车一般反应迅捷。
7速自动变速器的特性归功于众多的设计特性，其中最重要的特性是前进挡从5挡增加到了7挡。
这就形成了更大的总传动比范围，同时各个传动比之间也比5速变速器更加接近。
因此，驾驶员几乎在各种行驶条件中都可以选择最佳速比。
电子控制模块可以选择更多的传动比，从而降低了油耗并提高了平顺性。
取决于行驶条件，在100公里/小时的车速时，发动机平均转速比装配5速自动变速器时低12%左右。
发动机转速与行驶状态的最优化匹配意味着发动机提高了燃油经济性并降低了运行噪声。
7速自动变速器也装备了液力变矩器以及锁止离合器。
在可能的情况下，锁止离合器在发动机和变速器轴之间建立了虚拟刚性连接，从而防止泵和涡轮之间的滑动，在广泛的运行状况中防止功率损失。
与传统自动变速器在高速挡时才能够接合不同，在梅赛德斯-奔驰7速自动变速器中，锁止离合器从第一挡就能够接合。
为了提高舒适性，液力变矩器锁止离合器具有滑动控制功能，能够极为平顺地接合。
至于7G-Tronic这个由五前速增加为前进七挡的变速箱，在齿比分布更为绵密且广泛的前提下，对于将发动机动力转化为实际加速力自然有很大的帮助，从规格表中大家不难发现，其除了前二挡减速比较大利于起步和带起转速以外，自第三挡开始的衔接就逐渐紧密，特别是第五到第七挡的落差比极小，相对在高速时有更好、更顺畅的推力，同时为超速挡设定的第七挡也能带来省油与舒适的特性。
另一方面，7G-Tronic的Kick-Down并非按传统的顺序逐一退挡，而是一次就降到需要的挡位，且最多可直接降四个挡位，因此大脚油门的退挡加速动作，也因时间的缩短有更好的反应性。
其次是7G变速箱扭力转速器内的锁定离合装置，乃是每一挡都能锁定（一般自排只能在较高的挡位锁定），使油压泵与叶轮之间完全无滑动现象以防止动力流失，同时它亦能有滑动控制的功能，让变速箱平顺运转来追求舒适性，所以7G绝对是现今最好的自排。
奔驰722.92003年9月以后，全新一代奔驰722.9型自动变速器应用于奔驰E500及SL500车型上。
722.9型自动变速器是在722.6型自动变速器基础上开发的。
它是奔驰汽车公司的第5代自动变速器，与以往的722.6型自动变速器有所不同的是：722.9型自动变速器1个拉维纳（Ravigneaux）行星齿轮机构和2个独立的行星齿轮机构来实现各传动比；变速器控制单元是集成的并通过变速器油冷却；变速器油温传感器Y3/8s2在变速器控制单元中；变速器控制线束由于变速器控制单元位置已经隐去，实现了更紧凑的设计；液力变矩器中的离合器带有扭转阻尼器，在7个前进挡使用中起到限滑的作用；带有褶皱的摩擦片使用在多片离合器上,并且有的离合器片使用单面褶皱，因为只有该摩擦面被设计成工作表面；设有3个转速传感器,从而使换挡时间缩短；变速器可以通过故障诊断仪升级控制单元的软件。
722.9型自动变速器的内部结构如图所示。
由于722.9型自动变速器在设计与结构上与以往的任何一代奔驰变速器都有很大差别，对于修理厂及服务站而言，在维修上也与以往有很大的不同。
由于集成在液压控制单元上的控制单元程序更加复杂，控制更加智能化，因此，除了像以往的自动变速器出现的机械磨损或因润滑不良造成的损伤外，722.9型变速器往往还会出现因软件与硬件匹配或由于驾驶者驾驶习惯造成的故障。
下面笔者就针对722.9型自动变速器常见故障的诊断与维修，与广大同行进行探讨。
（1）换挡质量在日常维修中，该款变速器换挡质量方面的故障主要体现在车辆起步及减速时1、2和3挡之间换挡时不顺畅，出现这种故障的原因主要有以下3点。
①由于722.9型自动变速器属于新一代智能型变速器，具有自我学习功能，需要自我适应的过程。
因此，如果车辆使用里程很短或驾驶者的驾驶习惯不良（例如对加速踏板的控制不佳），则很有可能是由于车辆没有经过一段时间适应驾驶者的驾驶习惯。
此时变速器并不存在任何机械或者电子问题，而可以通过对变速器进行适应性路试来解决。
