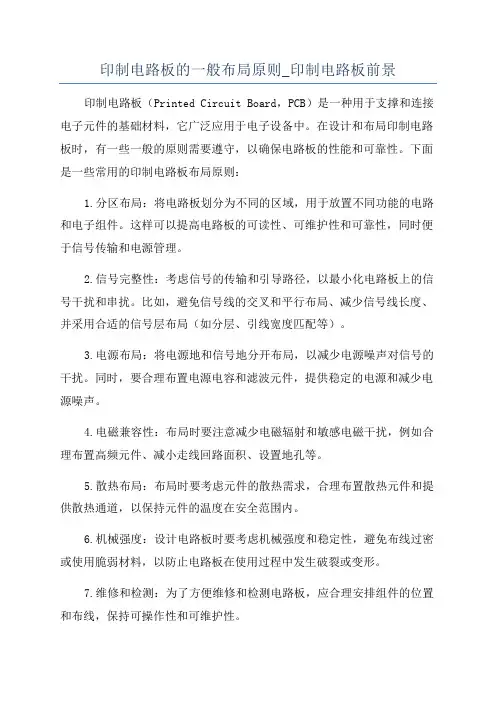

印制电路板的一般布局原则_印制电路板前景印制电路板（Printed Circuit Board，PCB）是一种用于支撑和连接电子元件的基础材料，它广泛应用于电子设备中。
在设计和布局印制电路板时，有一些一般的原则需要遵守，以确保电路板的性能和可靠性。
下面是一些常用的印制电路板布局原则：1.分区布局：将电路板划分为不同的区域，用于放置不同功能的电路和电子组件。
这样可以提高电路板的可读性、可维护性和可靠性，同时便于信号传输和电源管理。
2.信号完整性：考虑信号的传输和引导路径，以最小化电路板上的信号干扰和串扰。
比如，避免信号线的交叉和平行布局、减少信号线长度、并采用合适的信号层布局（如分层、引线宽度匹配等）。
3.电源布局：将电源地和信号地分开布局，以减少电源噪声对信号的干扰。
同时，要合理布置电源电容和滤波元件，提供稳定的电源和减少电源噪声。
4.电磁兼容性：布局时要注意减少电磁辐射和敏感电磁干扰，例如合理布置高频元件、减小走线回路面积、设置地孔等。
5.散热布局：布局时要考虑元件的散热需求，合理布置散热元件和提供散热通道，以保持元件的温度在安全范围内。
6.机械强度：设计电路板时要考虑机械强度和稳定性，避免布线过密或使用脆弱材料，以防止电路板在使用过程中发生破裂或变形。
7.维修和检测：为了方便维修和检测电路板，应合理安排组件的位置和布线，保持可操作性和可维护性。
8. 设计规范：在设计和布局电路板时，要遵循相关的设计规范和标准，以确保电路板的可靠性和兼容性。
比如，IPC（Institute ofPrinted Circuits）标准提供了一系列关于印制电路板设计和制造的规范。
除了以上的一般布局原则，还需要根据具体应用和设计要求考虑其他因素，如电路板尺寸、组件数量和型号、成本和生产要求等。
整体而言，合理的印制电路板布局不仅可以提高电路板的性能和可靠性，还可以减少生产成本和维修难度。
因此，在进行印制电路板设计时，应根据具体要求综合考虑以上原则并进行优化。

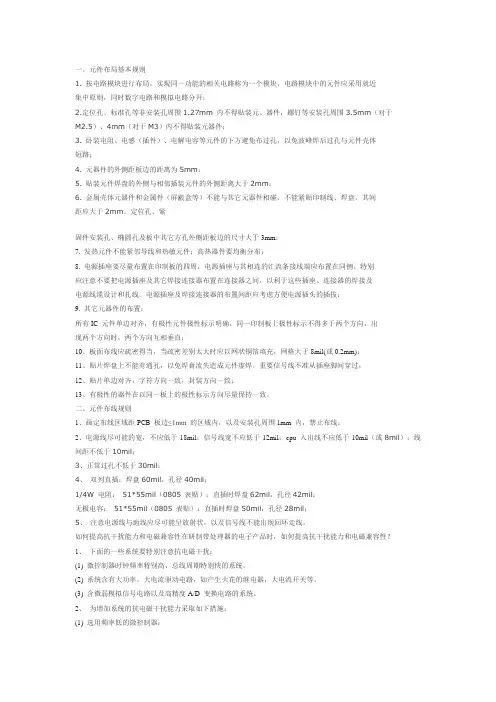

一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC 元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB 板边≤1mm 的区域内，以及安装孔周围1mm 内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu 入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W 电阻：51*55mil（0805 表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805 表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
PCB电路板布局技巧PCB布局、布线基本原则一、元件布局基本规则1.按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3.卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4.元器件的外侧距板边的距离为5mm；5.贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6.金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7.发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8.电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9.其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；二、1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil （0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
pcb布局布线技巧及原则pcb布局布线技巧及原则[ 2018-11-16 0:19:00 | By: lanzeex ]PCB 布局、布线差不多原则一、元件布局差不多规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采纳就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（关于M2.5）、4mm（关于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方幸免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
专门应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC 元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，显现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差不太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB 板边≤1mm 的区域内，以及安装孔周围1mm 内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu 入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W 电阻： 51*55mil（0805 表贴）；直插时焊盘62mil，孔径42mil；无极电容： 51*55mil（0805 表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能显现回环走线。
PCB布局、布线基本原则亚洲电子研发中心 AIDONG 提供一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻： 51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容： 51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。

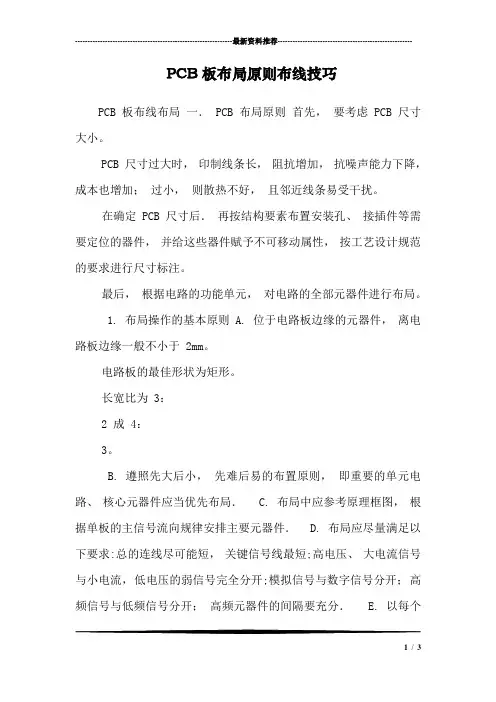

---------------------------------------------------------------最新资料推荐------------------------------------------------------PCB板布局原则布线技巧PCB 板布线布局一． PCB 布局原则首先，要考虑 PCB 尺寸大小。
PCB 尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。
在确定 PCB 尺寸后．再按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性，按工艺设计规范的要求进行尺寸标注。
最后，根据电路的功能单元，对电路的全部元器件进行布局。
1. 布局操作的基本原则 A. 位于电路板边缘的元器件，离电路板边缘一般不小于 2mm。
电路板的最佳形状为矩形。
长宽比为 3：2 成 4：3。
B. 遵照先大后小，先难后易的布置原则，即重要的单元电路、核心元器件应当优先布局．C. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．D. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．E. 以每个1 / 3功能电路的核心元件为中心，围绕它来进行布局。
元器件应均匀、整齐、紧凑地排列在 PCB 上．尽量减少和缩短各元器件之间的引线和连接。
F. 相同结构电路部分，尽可能采用对称式标准布局；同类型插装元器件在 X 或 Y 方向上应朝一个方向放置；同一种类型的有极性分立元件也要力争在 X 或 Y 方向上保持一致，便于生产和检验。
2.布局操作技巧 1. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
2. 元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
PCB布线的技巧及注意事项布线技巧：1.确定电路结构：在布线之前，需要先确定电路结构。
将电路分成模拟、数字和电源部分，然后分别布线。
这样可以减少干扰和交叉耦合。
2.分区布线：将电路分成不同的区域进行布线，每个区域都有自己的电源和地线。
这可以减少干扰和噪声，提高信号完整性。
3.高频和低频信号分离：将高频和低频信号分开布线，避免相互干扰。
可以通过设立地板隔离和电源隔离来降低电磁干扰。
4.绕规则：维持布线规则，如保持电流回路的闭合、尽量避免导线交叉、保持电线夹角90度等。
这样可以减少丢失信号和干扰。
5.简化布线：简化布线路径，尽量缩短导线长度。
短导线可以减少信号传输延迟，并提高电路稳定性。
6.差分线布线：对于高速信号和差分信号，应该采用差分线布线。
差分线布线可以减少信号的传输损耗和干扰。
7.用地平面：在PCB设计中，应该用地平面层绕过整个电路板。
地平面可以提供一个低阻抗回路，减少对地回路电流的干扰。
8.参考层对称布线：如果PCB板有多层，应该选择参考层对称布线。
参考层对称布线可以减少干扰，并提高信号完整性。
注意事项：1.信号/电源分离：要避免信号线与电源线共享同一层，以减少互相干扰。
2.减小射频干扰：布线时要特别注意射频信号传输的地方，采取屏蔽措施，如避免长线路、使用高频宽接地等。
3.避免过长接口线：如果接口线过长，则信号传输时间会增加，可能导致原始信号失真。
4.避免过短导线：过短的导线也可能引发一些问题，如噪声、串扰等。
通常导线长度至少应该为信号上升时间的三分之一5.接地技巧：为了减少地回路的电流噪声，应该尽量缩短接地回路路径，并通过增加地线来提高接地效果。
6.隔离高压部分：对于高压电路，应该采取隔离措施，避免对其他电路产生干扰和损坏。
7.注重信号完整性：对于高速和差分信号，应该特别注重信号完整性。
可以采用阻抗匹配和差分线布线等技术来提高信号传输的稳定性。
总结起来，PCB布线需要遵循一些基本原则，如简化布线、分区布线、差分线布线等，同时需要注意电源和信号的分离、射频干扰的减小等问题。

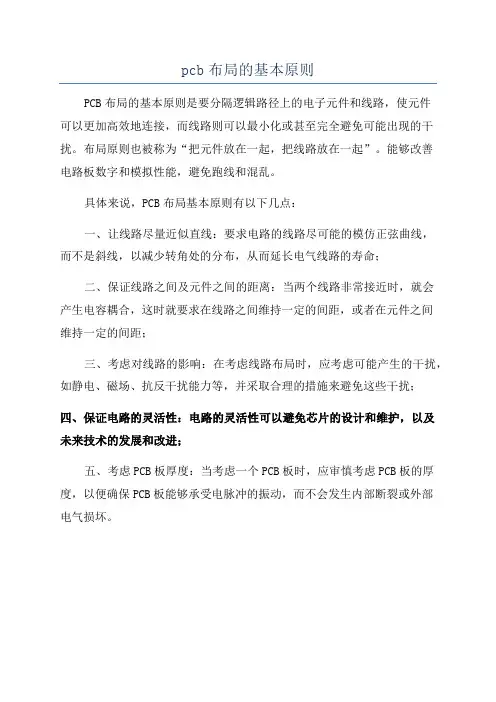

pcb布局的基本原则
PCB布局的基本原则是要分隔逻辑路径上的电子元件和线路，使元件
可以更加高效地连接，而线路则可以最小化或甚至完全避免可能出现的干扰。
布局原则也被称为“把元件放在一起，把线路放在一起”。
能够改善
电路板数字和模拟性能，避免跑线和混乱。
具体来说，PCB布局基本原则有以下几点：
一、让线路尽量近似直线：要求电路的线路尽可能的模仿正弦曲线，
而不是斜线，以减少转角处的分布，从而延长电气线路的寿命；
二、保证线路之间及元件之间的距离：当两个线路非常接近时，就会
产生电容耦合，这时就要求在线路之间维持一定的间距，或者在元件之间
维持一定的间距；
三、考虑对线路的影响：在考虑线路布局时，应考虑可能产生的干扰，如静电、磁场、抗反干扰能力等，并采取合理的措施来避免这些干扰；
四、保证电路的灵活性：电路的灵活性可以避免芯片的设计和维护，以及未来技术的发展和改进；
五、考虑PCB板厚度：当考虑一个PCB板时，应审慎考虑PCB板的厚度，以便确保PCB板能够承受电脉冲的振动，而不会发生内部断裂或外部
电气损坏。
PCB布局布线基本原则一、元件布局差不多规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采纳就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（关于M2.5）、4mm（关于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方幸免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
专门应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，显现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能显现回环走线。
PCB 设计流程一般PCB 基本设计流程如下：前期准备->PCB 结构设计->PCB 布局->布线->布线优化和丝印->网络和DRC 检查和结构检查->制版。
第一：前期准备。
这包括准备元件库和原理图。
“工欲善其事，必先利其器”，要做出一块好的板子，除了要设计好原理之外，还要画得好。
在进行PCB 设计之前，首先要准备好原理图SCH 的元件库和PCB 的元件库。
元件库可以用peotel 自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。
原则上先做PCB 的元件库，再做SCH 的元件库。
PCB 的元件库要求较高，它直接影响板子的安装；SCH 的元件库要求相对比较松，只要注意定义好管脚属性和与PCB元件的对应关系就行。
PS:注意标准库中的隐藏管脚。
之后就是原理图的设计，做好后就准备开始做PCB 设计了。
第二: PCB 结构设计。
这一步根据已经确定的电路板尺寸和各项机械定位，在PCB 设计环境下绘制PCB 板面，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。
并充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。
第三: PCB 布局。
布局说白了就是在板子上放器件。
这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表（Design->Create Netlist），之后在PCB图上导入网络表（Design->Load Nets ）。
就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。
然后就可以对器件布局了。
一般布局按如下原则进行:①．按电气性能合理分区，一般分为:数字电路区（即怕干扰、又产生干扰）、模拟电路区（怕干扰）、功率驱动区（干扰源）；②.完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁；同时，调整各功能块间的相对位置使功能块间的连线最简洁；③.对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施；④．I/O 驱动器件尽量靠近印刷板的边、靠近引出接插件；⑤.时钟产生器（如：晶振或钟振）要尽量靠近用到该时钟的器件；⑥.在每个集成电路的电源输入脚和地之间，需加一个去耦电容（一般采用高频性能好的独石电容）；电路板空间较密时，也可在几个集成电路周围加一个钽电容。
⑦.继电器线圈处要加放电二极管（1N4148即可）;⑧.布局要求要均衡，疏密有序，不能头重脚轻或一头沉一一需要特别注意，在放置元器件时，一定要考虑元器件的实际尺寸大小（所占面积和高度）、元器件之间的相对位置，以保证电路板的电气性能和生产安装的可行性和便利性同时，应该在保证上面原则能够体现的前提下，适当修改器件的摆放，使之整齐美观，如同样的器件要摆放整齐、方向一致，不能摆得错落有致”。
这个步骤关系到板子整体形象和下一步布线的难易程度，所以一点要花大力气去考虑。
布局时，对不太肯定的地方可以先作初步布线，充分考虑。
第四：布线。
布线是整个PCB 设计中最重要的工序。
这将直接影响着PCB 板的性能好坏。
在PCB 的设计过程中，布线一般有这么三种境界的划分：首先是布通，这时PCB 设计时的最基本的要求。
如果线路都没布通，搞得到处是飞线，那将是一块不合格的板子，可以说还没入门。
其次是电器性能的满足。
这是衡量一块印刷电路板是否合格的标准。
这是在布通之后，认真调整布线，使其能达到最佳的电器性能。
接着是美观。
假如你的布线布通了，也没有什么影响电器性能的地方，但是一眼看过去杂乱无章的，加上五彩缤纷、花花绿绿的，那就算你的电器性能怎么好，在别人眼里还是垃圾一块。
这样给测试和维修带来极大的不便。
布线要整齐划一，不能纵横交错毫无章法。
这些都要在保证电器性能和满足其他个别要求的情况下实现，否则就是舍本逐末了。
布线时主要按以下原则进行：①．一般情况下，首先应对电源线和地线进行布线，以保证电路板的电气性能。
在条件允许的范围内，尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线〉电源线〉信号线，通常信号线宽为：0.2〜0.3mm，最细宽度可达0.05〜0.07mm，电源线一般为1.2〜2.5mm。
对数字电路的PCB 可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地则不能这样使用)②．预先对要求比较严格的线(如高频线)进行布线，输入端与输出端的边线应避免相邻平行，以免产生反射干扰。
必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。
③．振荡器外壳接地，时钟线要尽量短，且不能引得到处都是。
时钟振荡电路下面、特殊高速逻辑电路部分要加大地的面积，而不应该走其它信号线，以使周围电场趋近于零；④.尽可能采用450的折线布线，不可使用90。
折线，以减小高频信号的辐射；(要求高的线还要用双弧线)⑤．任何信号线都不要形成环路，如不可避免，环路应尽量小；信号线的过孔要尽量少；⑥．关键的线尽量短而粗，并在两边加上保护地。
⑦．通过扁平电缆传送敏感信号和噪声场带信号时，要用“地线-信号-地线”的方式引出。
⑧．关键信号应预留测试点，以方便生产和维修检测用⑨．原理图布线完成后，应对布线进行优化；同时，经初步网络检查和DRC 检查无误后，对未布线区域进行地线填充，用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。
或是做成多层板，电源，地线各占用一层。
——PCB 布线工艺要求①．线一般情况下，信号线宽为0.3mm(12mil)，电源线宽为0.77mm(30mil)或1.27mm(50mil);线与线之间和线与焊盘之间的距离大于等于0.33mm(13mil) ，实际应用中，条件允许时应考虑加大距离；布线密度较高时，可考虑(但不建议)采用IC 脚间走两根线，线的宽度为0.254mm(10mil) ，线间距不小于0.254mm(10mil) 。
特殊情况下，当器件管脚较密，宽度较窄时，可按适当减小线宽和线间距。
②．焊盘( PAD)焊盘(PAD)与过渡孔(VIA )的基本要求是：盘的直径比孔的直径要大于0.6mm；例如，通用插脚式电阻、电容和集成电路等，采用盘/孔尺寸 1.6mm/0.8mm(63mil/32mil )，插座、插针和二极管1N4007 等，采用 1.8mm/1.0mm(71mil/39mil )。
实际应用中，应根据实际元件的尺寸来定，有条件时，可适当加大焊盘尺寸；PCB 板上设计的元件安装孔径应比元件管脚的实际尺寸大0.2〜0.4mm 左右。
③．过孔( VIA )一般为 1.27mm/0.7mm(50mil/28mil) ；当布线密度较高时，过孔尺寸可适当减小，但不宜过小，可考虑采用 1.0mm/0.6mm (40mil/24mil) 。
④.焊盘、线、过孔的间距要求PAD and VIA : > 0.3mm( 12mil )PAD and PAD : > 0.3mm (12mil)PAD and TRACK : > 0.3mm( 12mil )TRACK and TRACK : > 0.3mm (12mil)密度较高时：PAD and VIA : > 0.254mm( 10mil)PAD and PAD : > 0.254mm( 10mil)PAD and TRACK : > 0.254m (10mil )TRACK and TRACK : > 0.254mm (10mil )第五：布线优化和丝印。
没有最好的，只有更好的”不管你怎么挖空心思的去设计，等你画完之后，再去看一看，还是会觉得很多地方可以修改的。
一般设计的经验是：优化布线的时间是初次布线的时间的两倍。
感觉没什么地方需要修改之后，就可以铺铜了(Place->polygon Plane )。
铺铜一般铺地线(注意模拟地和数字地的分离) ，多层板时还可能需要铺电源。
时对于丝印，要注意不能被器件挡住或被过孔和焊盘去掉。
同时，设计时正视元件面，底层的字应做镜像处理，以免混淆层面。
第六：网络和DRC检查和结构检查。
首先，在确定电路原理图设计无误的前提下，将所生成的PCB 网络文件与原理图网络文件进行物理连接关系的网络检查( NETCHECK ),并根据输出文件结果及时对设计进行修正，以保证布线连接关系的正确性；网络检查正确通过后，对PCB设计进行DRC检查，并根据输出文件结果及时对设计进行修正，以保证PCB布线的电气性能。
最后需进一步对PCB的机械安装结构进行检查和确认。
第七：制版。
在此之前，最好还要有一个审核的过程。
PCB设计是一个考心思的工作，谁的心思密，经验高，设计出来的板子就好。
所以设计时要极其细心，充分考虑各方面的因数(比如说便于维修和检查这一项很多人就不去考虑) 精益求精，就一定能设计出一个好板子。
PCB印刷线路元件布局结构基本原则要求和注意事项一、印刷电路元件布局结构设计讨论一台性能优良的仪器，除选择高质量的元器件，合理的电路外，印刷电路板的元件布局和电气连线方向的正确结构设计是决定仪器能否可靠工作的一个关键问题，对同一种元件和参数的电路，由于元件布局设计和电气连线方向的不同会产生不同的结果，其结果可能存在很大的差异。
因而，必须把如何正确设计印刷线路板元件布局的结构和正确选择布线方向及整体仪器的工艺结构三方面联合起来考虑，合理的工艺结构，既可消除因布线不当而产生的噪声干扰，同时便于生产中的安装、调试与检修等。
下面我们针对上述问题进行讨论，由于优良结构”没有一个严格的定义”和模式”因而下面讨论，只起抛砖引玉的作用，仅供参考。
每一种仪器的结构必须根据具体要求(电气性能、整机结构安装及面板布局等要求) ，采取相应的结构设计方案，并对几种可行设计方案进行比较和反复修改。
印刷板电源、地总线的布线结构选择一系统结构：模拟电路和数字电路在元件布局图的设计和布线方法上有许多相同和不同之处。
模拟电路中，由于放大器的存在，由布线产生的极小噪声电压，都会引起输出信号的严重失真，在数字电路中，TTL 噪声容限为0.4V〜0.6V,CMOS 噪声容限为Vcc的0.3〜0.45倍,故数字电路具有较强的抗干扰的能力。
良好的电源和地总线方式的合理选择是仪器可靠工作的重要保证，相当多的干扰源是通过电源和地总线产生的，其中地线引起的噪声干扰最大。
二、印刷电路板图设计的基本原则要求1•印刷电路板的设计，从确定板的尺寸大小开始，印刷电路板的尺寸因受机箱外壳大小限制，以能恰好安放入外壳内为宜，其次，应考虑印刷电路板与外接元器件(主要是电位器、插口或另外印刷电路板)的连接方式。
印刷电路板与外接元件一般是通过塑料导线或金属隔离线进行连接。
