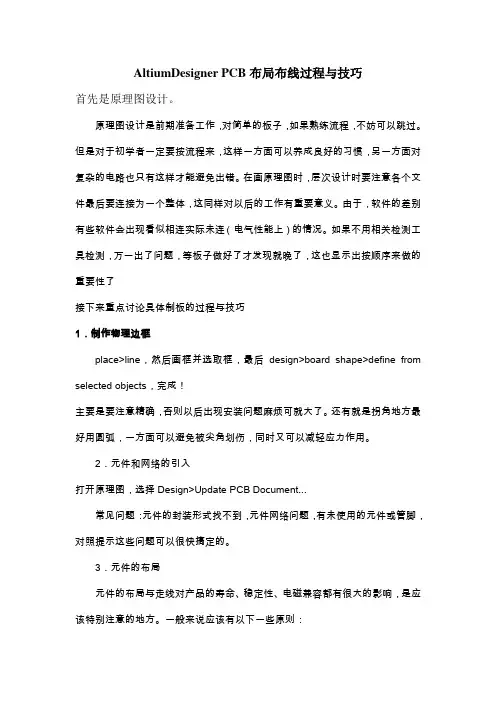

AltiumDesigner PCB布局布线过程与技巧
AltiumDesigner PCB布局布线过程与技巧首先是原理图设计。
原理图设计是前期准备工作，对简单的板子，如果熟练流程，不妨可以跳过。
但是对于初学者一定要按流程来，这样一方面可以养成良好的习惯，另一方面对复杂的电路也只有这样才能避免出错。
在画原理图时，层次设计时要注意各个文件最后要连接为一个整体，这同样对以后的工作有重要意义。
由于，软件的差别有些软件会出现看似相连实际未连（电气性能上）的情况。
如果不用相关检测工具检测，万一出了问题，等板子做好了才发现就晚了，这也显示出按顺序来做的重要性了接下来重点讨论具体制板的过程与技巧1．制作物理边框place>line，然后画框并选取框，最后design>board shape>define from selected objects，完成！主要是要注意精确，否则以后出现安装问题麻烦可就大了。
还有就是拐角地方最好用圆弧，一方面可以避免被尖角划伤，同时又可以减轻应力作用。
2．元件和网络的引入打开原理图，选择Design>Update PCB Document...常见问题：元件的封装形式找不到，元件网络问题，有未使用的元件或管脚，对照提示这些问题可以很快搞定的。
3．元件的布局元件的布局与走线对产品的寿命、稳定性、电磁兼容都有很大的影响，是应该特别注意的地方。
一般来说应该有以下一些原则：（1）放置顺序先放置与结构有关的固定位置的元器件，如电源插座、指示灯、开关、连接件之类，这些器件放置好后用软件的ＬＯＣＫ功能将其锁定，使之以后不会被误移动。
再放置线路上的特殊元件和大的元器件，如发热元件、变压器、IC等。
最后放置小器件。
（2）注意散热元件布局还要特别注意散热问题。
对于大功率电路，应该将那些发热元件如功率管、变压器等尽量靠边分散布局放置，便于热量散发，不要集中在一个地方，也不要高电容太近以免使电解液过早老化。
4．布线通行的布线原则。
◆高频数字电路走线细一些、短一些好◆大电流信号、高电压信号与小信号之间应该注意隔离（隔离距离与要承受的耐压有关，许多情况下为避免爬电，还在印制线路板上的高低压之间开槽。
Altium Designer布线规范
布线规范（B）1 布线设计原则１．线应避免锐角、直角。
采用４５°走线。
２．相邻层信号线为正交方向。
３．高频信号尽可能短。
４．输入、输出信号尽量避免相邻平行走线，最好在线间加地线，以防反馈耦合。
５．双面板电源线、地线的走向最好与数据流向一致，以增强抗噪声能力。
６．数字地、模拟地要分开，对低频电路，地应尽量采用单点并联接地；高频电路宜采用多点串联接地。
对于数字电路，地线应闭合成环路，以提高抗噪声能力。
７．对于时钟线和高频信号线要根据其特性阻抗要求考虑线宽，做到阻抗匹配。
８．整块线路板布线、打孔要均匀，避免出现明显的疏密不均的情况。
当印制板的外层信号有大片空白区域时，应加辅助线使板面金属线分布基本平衡。
2 通常我们布线时最常用的走线宽度、过孔尺寸2.1 当走线宽度为0.3mm 时间距线焊盘过孔线0.3mm 0.3mm( 表层)0.28m m(内层) 0.3mm( 表层)0.28m m(内层)焊盘——0.3mm 0.3mm过孔————0.3mm2.2 当走线宽度为0.2mm 时间距（.mm）线焊盘过孔线0.2mm 0.2mm 0.2mm焊盘——0.2mm 0.2mm过孔————0.22mm2.3 当走线宽度为0.15mm 时间距线焊盘过孔线0.15mm 0.15mm 0.15mm焊盘——0.2mm 0.2mm过孔————0.22mm2.4 当走线宽度为0.12mm 时间距线焊盘过孔线0.12mm 0.12mm 0.12mm焊盘——0.2mm 0.2mm过孔————0.22mm值得注意的是且由于工艺方面的难度，不推荐使用0.12mm 的线宽。
3 具体的布线原则：3.1 电源和地的布线尽量给出单独的电源层和底层；即使要在表层拉线，电源线和地线也要尽量的短且要足够的粗。
对于多层板，一般都有电源层和地层。
需要注意的只是模拟部分和数字部分的地和电源即使电压相同也要分割开来。
对于单双层板电源线应尽量粗而短。
AltiumDesigner16电路设计第八章PCB布局与布线
在PCB设计中，经常会出现元件引脚封装不合适或个人不太喜欢默认封装的情况，下面以 原理图电解电容C1元件引脚更改为例，讲解如何更改元件引脚的封装。
1. 打开元件属性对话框 打开原理图文件，双击电解电容C1，打开C1的元件属性对话框，如图8-11所示，选中图中
【Models List for VR1-Volt Reg】模型栏中的【Footprint】封装模型双击。
8.1 PCB布局布线基本原则
元件放置完毕，应当从机械结构、散热、电磁干扰及布线的方便性等方面综合考虑元件 布局，可以通过移动、旋转和翻转等方式调整元件的位置，使之满足要求。再布局是处理要 考虑元件的位置外，还必须调整好丝印层上文字符号的位置。
元件布局是将元件在一定面积的印制板上合理地排放，它是设计PCB的第一步。布局是印 制板设计中最耗费精力的工作，往往要经过若干次布局比较，才能得到一个比较满意的布局 结果。印制线路板的布局是决定印制板设计是否成功和是否满足使用要求的最重要环节之一。
个人状态。 2. 核心优先原则：例如DDR、RAM等核心部分应优先布线，信号传输线应提供专层、电源、地回路，
其它次要信号要顾全整体。 3. 关键信号优先：电源、模拟小信号、高速信号、时钟信号和同步信号灯关键信号优先布线。
5. 信号线走线一般原则 （1）输入、输出端的导线应尽量避免相邻平行，平行信号线之间要尽量留有较大的间隔，最好加 线间地线，起到屏蔽的作用。 （2）印制板两面的导线应相互垂直、斜交或弯曲走线；在布线密度较低时，可以加粗导线，信号 线间距也可以适当加大。 （3）尽量为时钟信号、高频信号、敏感信号等关键信号提供专门布线层，并保证其最小的回路面 积。
2.按照信号走向布局原则 （1）通常按照信号的流程逐个安排各个功能电路单元的位置，以每个功能电路的核心元件为 中心，围绕它进行布局，尽量减小和缩短器件之间的引线和连接。 （2）元件的布局应便于信号流通，使信号尽可能保持一致的方向。多数情况下，信号的流向 安排为从左到右或从上到下，与输入输出端之间相连的元件应当放在靠近输入输出接插件或 连接器的附近。
1. 打开元件属性对话框 打开原理图文件，双击电解电容C1，打开C1的元件属性对话框，如图8-11所示，选中图中
【Models List for VR1-Volt Reg】模型栏中的【Footprint】封装模型双击。
8.1 PCB布局布线基本原则
元件放置完毕，应当从机械结构、散热、电磁干扰及布线的方便性等方面综合考虑元件 布局，可以通过移动、旋转和翻转等方式调整元件的位置，使之满足要求。再布局是处理要 考虑元件的位置外，还必须调整好丝印层上文字符号的位置。
元件布局是将元件在一定面积的印制板上合理地排放，它是设计PCB的第一步。布局是印 制板设计中最耗费精力的工作，往往要经过若干次布局比较，才能得到一个比较满意的布局 结果。印制线路板的布局是决定印制板设计是否成功和是否满足使用要求的最重要环节之一。
个人状态。 2. 核心优先原则：例如DDR、RAM等核心部分应优先布线，信号传输线应提供专层、电源、地回路，
其它次要信号要顾全整体。 3. 关键信号优先：电源、模拟小信号、高速信号、时钟信号和同步信号灯关键信号优先布线。
5. 信号线走线一般原则 （1）输入、输出端的导线应尽量避免相邻平行，平行信号线之间要尽量留有较大的间隔，最好加 线间地线，起到屏蔽的作用。 （2）印制板两面的导线应相互垂直、斜交或弯曲走线；在布线密度较低时，可以加粗导线，信号 线间距也可以适当加大。 （3）尽量为时钟信号、高频信号、敏感信号等关键信号提供专门布线层，并保证其最小的回路面 积。
2.按照信号走向布局原则 （1）通常按照信号的流程逐个安排各个功能电路单元的位置，以每个功能电路的核心元件为 中心，围绕它进行布局，尽量减小和缩短器件之间的引线和连接。 （2）元件的布局应便于信号流通，使信号尽可能保持一致的方向。多数情况下，信号的流向 安排为从左到右或从上到下，与输入输出端之间相连的元件应当放在靠近输入输出接插件或 连接器的附近。
AltiumDesignerPCB布局布线及规则设置
– 目前大多数PCB板加工厂仍然使用Keepout层线条定义PCB外形，因此在用上述第 一种方式绘制外形后，还应在Keepout层绘制同样的线条，推荐采用第二种方式 绘制外形
– 需要在PCB中切除部分，可使用菜单快捷键“D - S - C”（Define Board Cutout）
– 绘制完成后，可重新定义原点位置，“E - O - S”，一般可定义在板子左下角、 某个定位孔处或板子中央
• 可将所有Room拖动（会连带room中的元件）到PCB中 • 将room的大小拖放到比PCB稍稍大一些 • 可在图层显示选项中（“L”），将room设置为隐藏
2021/9/17
20
布局
• 布局
– 如果觉得丝印层字符过大，可以使用“Find Similar Objects”（在对象上单击右 键）工具和PCB检视器（PCB Inspector）批量修改
– 或将PCB中的更改导入到原理图中
• 在PCB编辑环境中，菜单“D - U”
– 同步过程中如有错误，应检查后再次同步，常见错误有：
• 封装错误 • 封装库未引用 • 封装中焊盘与元件引脚
不配对 • 元件标号重复 • 等等
2021/9/17
17
元件属性
• 双击元件可编辑元件属性
元件所在层，可以 修改，修改后AD 会自动翻转封装
– 两种方法：
• 使用菜单快捷键“D - S - R”（Redefine Board Shape），可绘制边框的外形（绘制过程中可按 “Space”更改出线方向，按“Shift+Space”更改线型）绘制至最后一边时可单击右键结束，AD会自 动完成最后一边
• 在Keepout层使用绘图工具绘制任意形状的封闭线条，选中它们，然后使用菜单快捷键“D - S - D” （Define From Selected Objects），AD会根据选中的线条形状定义PCB外形
– 需要在PCB中切除部分，可使用菜单快捷键“D - S - C”（Define Board Cutout）
– 绘制完成后，可重新定义原点位置，“E - O - S”，一般可定义在板子左下角、 某个定位孔处或板子中央
• 可将所有Room拖动（会连带room中的元件）到PCB中 • 将room的大小拖放到比PCB稍稍大一些 • 可在图层显示选项中（“L”），将room设置为隐藏
2021/9/17
20
布局
• 布局
– 如果觉得丝印层字符过大，可以使用“Find Similar Objects”（在对象上单击右 键）工具和PCB检视器（PCB Inspector）批量修改
– 或将PCB中的更改导入到原理图中
• 在PCB编辑环境中，菜单“D - U”
– 同步过程中如有错误，应检查后再次同步，常见错误有：
• 封装错误 • 封装库未引用 • 封装中焊盘与元件引脚
不配对 • 元件标号重复 • 等等
2021/9/17
17
元件属性
• 双击元件可编辑元件属性
元件所在层，可以 修改，修改后AD 会自动翻转封装
– 两种方法：
• 使用菜单快捷键“D - S - R”（Redefine Board Shape），可绘制边框的外形（绘制过程中可按 “Space”更改出线方向，按“Shift+Space”更改线型）绘制至最后一边时可单击右键结束，AD会自 动完成最后一边
• 在Keepout层使用绘图工具绘制任意形状的封闭线条，选中它们，然后使用菜单快捷键“D - S - D” （Define From Selected Objects），AD会根据选中的线条形状定义PCB外形

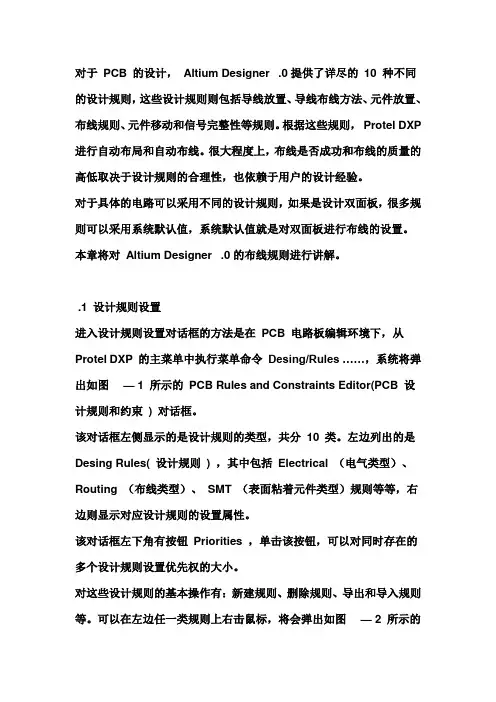

AltiumDesigner自动布线规则
对于PCB 的设计，Altium Designer .0提供了详尽的10 种不同的设计规则，这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则。
根据这些规则，Protel DXP 进行自动布局和自动布线。
很大程度上，布线是否成功和布线的质量的高低取决于设计规则的合理性，也依赖于用户的设计经验。
对于具体的电路可以采用不同的设计规则，如果是设计双面板，很多规则可以采用系统默认值，系统默认值就是对双面板进行布线的设置。
本章将对Altium Designer .0的布线规则进行讲解。
.1 设计规则设置进入设计规则设置对话框的方法是在PCB 电路板编辑环境下，从Protel DXP 的主菜单中执行菜单命令Desing/Rules ……，系统将弹出如图— 1 所示的PCB Rules and Constraints Editor(PCB 设计规则和约束) 对话框。
该对话框左侧显示的是设计规则的类型，共分10 类。
左边列出的是Desing Rules( 设计规则) ，其中包括Electrical （电气类型）、Routing （布线类型）、SMT （表面粘着元件类型）规则等等，右边则显示对应设计规则的设置属性。
该对话框左下角有按钮Priorities ，单击该按钮，可以对同时存在的多个设计规则设置优先权的大小。
对这些设计规则的基本操作有：新建规则、删除规则、导出和导入规则等。
可以在左边任一类规则上右击鼠标，将会弹出如图— 2 所示的菜单。
在该设计规则菜单中，New Rule 是新建规则；Delete Rule 是删除规则；Export Rules 是将规则导出，将以 .rul 为后缀名导出到文件中；Import Rules 是从文件中导入规则；Report ……选项，将当前规则以报告文件的方式给出。
图— 2 设计规则菜单下面，将分别介绍各类设计规则的设置和使用方法。
.2 电气设计规则Electrical （电气设计）规则是设置电路板在布线时必须遵守，包括安全距离、短路允许等4 个小方面设置。

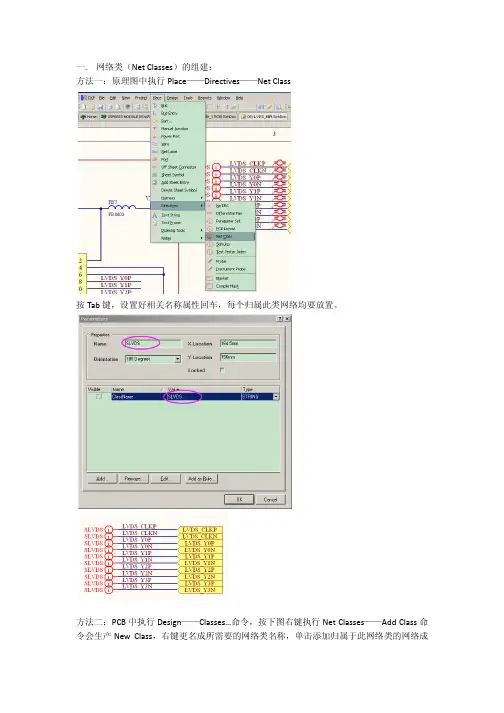

altium_designer规则设置技巧
Altium Designer 布线规则设定对于PCB 的设计，Altium Designer 6.0提供了详尽的10 种不同的设计规则，这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则。
根据这些规则，Protel DXP 进行自动布局和自动布线。
很大程度上，布线是否成功和布线的质量的高低取决于设计规则的合理性，也依赖于用户的设计经验。
对于具体的电路可以采用不同的设计规则，如果是设计双面板，很多规则可以采用系统默认值，系统默认值就是对双面板进行布线的设置。
本章将对Altium Designer 6.0的布线规则进行讲解。
6.1 设计规则设置进入设计规则设置对话框的方法是在PCB 电路板编辑环境下，从Protel DXP 的主菜单中执行菜单命令Desing/Rules ……，系统将弹出如图 6 — 1 所示的PCB Rules and Constraints Editor(PCB 设计规则和约束) 对话框。
该对话框左侧显示的是设计规则的类型，共分10 类。
左边列出的是Desing Rules( 设计规则) ，其中包括Electrical （电气类型）、Routing （布线类型）、SMT （表面粘着元件类型）规则等等，右边则显示对应设计规则的设置属性。
该对话框左下角有按钮Priorities ，单击该按钮，可以对同时存在的多个设计规则设置优先权的大小。
对这些设计规则的基本操作有：新建规则、删除规则、导出和导入规则等。
可以在左边任一类规则上右击鼠标，将会弹出如图 6 — 2 所示的菜单。
在该设计规则菜单中，New Rule 是新建规则；Delete Rule 是删除规则；Export Rules 是将规则导出，将以.rul 为后缀名导出到文件中；Import Rules 是从文件中导入规则；Report ……选项，将当前规则以报告文件的方式给出。
图6 — 2 设计规则菜单下面，将分别介绍各类设计规则的设置和使用方法。
Alitum_Designpcb布线规则
A litum Designer的PCB板布线规则对于PCB 的设计，AD 提供了详尽的10 种不同的设计规则，这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则。
根据这些规则，Protel DXP 进行自动布局和自动布线。
很大程度上，布线是否成功和布线的质量的高低取决于设计规则的合理性，也依赖于用户的设计经验。
对于具体的电路可以采用不同的设计规则，如果是设计双面板，很多规则可以采用系统默认值，系统默认值就是对双面板进行布线的设置。
本章将对Protel DXP 的布线规则进行讲解。
6.1 设计规则设置进入设计规则设置对话框的方法是在PCB 电路板编辑环境下，从Protel DXP 的主菜单中执行菜单命令Desing/Rules ……，系统将弹出如图6-1 所示的PCB Rules and Constraints Editor(PCB 设计规则和约束) 对话框。
图6-1 PCB 设计规则和约束对话框该对话框左侧显示的是设计规则的类型，共分10 类。
左边列出的是Desing Rules( 设计规则) ，其中包括Electrical （电气类型）、Routing （布线类型）、SMT （表面粘着元件类型）规则等等，右边则显示对应设计规则的设置属性。
该对话框左下角有按钮Priorities ，单击该按钮，可以对同时存在的多个设计规则设置优先权的大小。
对这些设计规则的基本操作有：新建规则、删除规则、导出和导入规则等。
可以在左边任一类规则上右击鼠标，将会弹出如图6-2 所示的菜单。
在该设计规则菜单中，New Rule 是新建规则；Delete Rule 是删除规则；Export Rules 是将规则导出，将以 .rul 为后缀名导出到文件中；Import Rules 是从文件中导入规则；Report ……选项，将当前规则以报告文件的方式给出。
图6 — 2 设计规则菜单下面，将分别介绍各类设计规则的设置和使用方法。
AltiumDesigner自动布线规则word精品文档10页
对于PCB 的设计，Altium Designer .0提供了详尽的10 种不同的设计规则，这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则。
根据这些规则，Protel DXP 进行自动布局和自动布线。
很大程度上，布线是否成功和布线的质量的高低取决于设计规则的合理性，也依赖于用户的设计经验。
对于具体的电路可以采用不同的设计规则，如果是设计双面板，很多规则可以采用系统默认值，系统默认值就是对双面板进行布线的设置。
本章将对Altium Designer .0的布线规则进行讲解。
.1 设计规则设置进入设计规则设置对话框的方法是在PCB 电路板编辑环境下，从Protel DXP 的主菜单中执行菜单命令Desing/Rules ……，系统将弹出如图— 1 所示的PCB Rules and Constraints Editor(PCB 设计规则和约束) 对话框。
该对话框左侧显示的是设计规则的类型，共分10 类。
左边列出的是Desing Rules( 设计规则) ，其中包括Electrical （电气类型）、Routing （布线类型）、SMT （表面粘着元件类型）规则等等，右边则显示对应设计规则的设置属性。
该对话框左下角有按钮Priorities ，单击该按钮，可以对同时存在的多个设计规则设置优先权的大小。
对这些设计规则的基本操作有：新建规则、删除规则、导出和导入规则等。
可以在左边任一类规则上右击鼠标，将会弹出如图— 2 所示的菜单。
在该设计规则菜单中，New Rule 是新建规则；Delete Rule 是删除规则；Export Rules 是将规则导出，将以 .rul 为后缀名导出到文件中；Import Rules 是从文件中导入规则；Report ……选项，将当前规则以报告文件的方式给出。
图— 2 设计规则菜单下面，将分别介绍各类设计规则的设置和使用方法。
.2 电气设计规则Electrical （电气设计）规则是设置电路板在布线时必须遵守，包括安全距离、短路允许等4 个小方面设置。
pcb布局布线规则

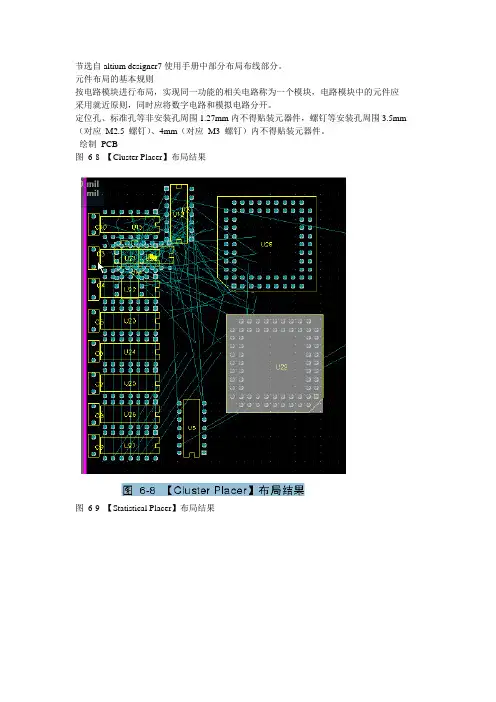

节选自altium designer7使用手册中部分布局布线部分。
元件布局的基本规则按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近原则，同时应将数字电路和模拟电路分开。
定位孔、标准孔等非安装孔周围1.27mm内不得贴装元器件，螺钉等安装孔周围3.5mm （对应M2.5 螺钉）、4mm（对应M3 螺钉）内不得贴装元器件。
绘制PCB图6-8 【Cluster Placer】布局结果图6-9 【Statistical Placer】布局结果6.2.3 自动推挤布局多个元件堆积在一起时候（如图6-10 所示），可采用自动推挤布局将元件平铺开。
设计自动推挤参数。
执行菜单命令【Tools】|【Component Placement】|【Set Shove Depth…】，弹出推挤深度设置对话框，如图6-11 所示。
推挤深度实际上是推挤次数，推挤次数设置适当即可，太大会使得推挤时间延长。
系统执行推挤是类似于雪崩的推挤方式。
执行菜单命令【Tools】|【Component Placement】|【Shove…】，出现十字光标，在堆叠的元件上单击鼠标左键，会弹出一个窗口，显示鼠标单击处堆叠元件列表和元件预览，如图6-12 所示。
在元件列表中单击任何一个元件，开始进行执行推挤，自动推挤布局结果如图6-13 所示。
元件堆叠图6-10 元件堆叠图6-11 推挤深度设置对话框图6-12 弹出式叠放列表和预览图6-13 自动推挤布局结果6.3 系统布线当元件的布局布好之后，就需要对整个系统进行布线，布线总体上分为自动布线和手动布线两种。
但是随着微电子技术的发展对布线的要求有了很高的要求，于是就有了等长卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路。
元器件的外侧距板边的距离为5mm。
贴装元件的焊盘外侧与相邻插装元件的外侧距离不得大于2mm。
金属壳体元件和金属件（屏蔽盒等）不能与其他元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。

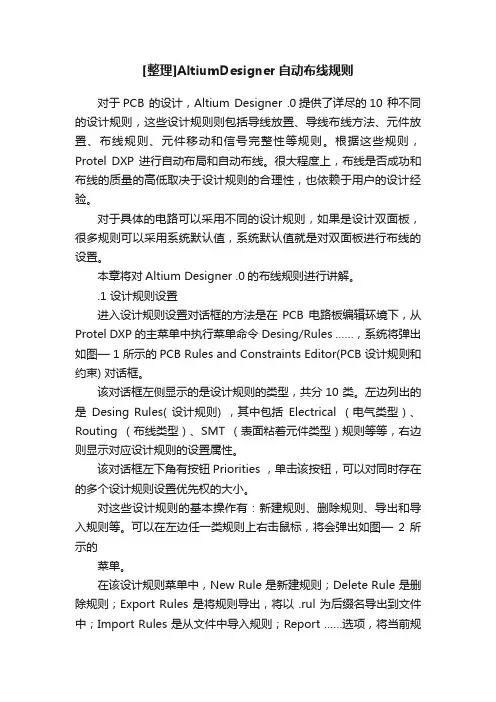

[整理]AltiumDesigner自动布线规则
[整理]AltiumDesigner自动布线规则对于PCB 的设计，Altium Designer .0提供了详尽的10 种不同的设计规则，这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则。
根据这些规则，Protel DXP 进行自动布局和自动布线。
很大程度上，布线是否成功和布线的质量的高低取决于设计规则的合理性，也依赖于用户的设计经验。
对于具体的电路可以采用不同的设计规则，如果是设计双面板，很多规则可以采用系统默认值，系统默认值就是对双面板进行布线的设置。
本章将对Altium Designer .0的布线规则进行讲解。
.1 设计规则设置进入设计规则设置对话框的方法是在PCB 电路板编辑环境下，从Protel DXP 的主菜单中执行菜单命令Desing/Rules ……，系统将弹出如图— 1 所示的PCB Rules and Constraints Editor(PCB 设计规则和约束) 对话框。
该对话框左侧显示的是设计规则的类型，共分10 类。
左边列出的是Desing Rules( 设计规则) ，其中包括Electrical （电气类型）、Routing （布线类型）、SMT （表面粘着元件类型）规则等等，右边则显示对应设计规则的设置属性。
该对话框左下角有按钮Priorities ，单击该按钮，可以对同时存在的多个设计规则设置优先权的大小。
对这些设计规则的基本操作有：新建规则、删除规则、导出和导入规则等。
可以在左边任一类规则上右击鼠标，将会弹出如图—2 所示的菜单。
在该设计规则菜单中，New Rule 是新建规则；Delete Rule 是删除规则；Export Rules 是将规则导出，将以 .rul 为后缀名导出到文件中；Import Rules 是从文件中导入规则；Report ……选项，将当前规则以报告文件的方式给出。
图— 2 设计规则菜单下面，将分别介绍各类设计规则的设置和使用方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
即越先检查
规则
• 常用规则设置（以“DataAcq51”工程为例）
– Routing - Width
• 同样设置两个规则。添加新规则，适用于“+5V0D”和“+5V0A”，最小线宽定为0.35mm
规则
• 常用规则设置（以“DataAcq51”工程为例）
– Routing - Routing Via Style
选项
• 图层显示选项（快捷键“L”），层和颜色标签
选项
• 图纸选项
– 与PCB库文件中的图纸选项类似，不再赘述 – 在编辑PCB文件时，要善于使用“G”键，实时地改变栅格大小，便于定位
• 板层（电气层）设定
一个典型的 6层板配置
层名，对于内电 层括号内显示默 认连接到的网络
选项
介质厚度
配置孔对，在 含有盲孔或埋 孔时需要配置
预置的2D 颜色配置
机械层一般可隐藏
其它层(Other Layers) 和系统颜色一般应显示
布局阶段需要显示： •信号层 •内电层 •掩膜层 •丝印层
布线阶段可只显示： •信号层 •内电层
布线时如需调整元件 位置应显示丝印层
选项
• 图层显示选项（快捷键“L”），显示/隐藏标签
用于选择显示某一 类型元素的方式： •完全显示 •草图显示 •隐藏
创建PCB文件
• 通过菜单或工程面板创建
– 在工程面板中，右键单击工程 - Add New to Project - PCB – 新建的文件并不直接在硬盘中创建，需要保存 – 这样创建的PCB文档，不包含图纸边框和标题栏
• 通过文件面板（）中的向导创建
– 在文件面板中的“New From Template”区域（可能需要收起上面的其它区域才 看得到）中，单击“PCB Board Wizard...”
– 同一类规则下可以包含（新建）多个规则，并为每个规则设置不同的适用范围和 优先级，以根据具体需求实现灵活多样的规则
规则
• 常用规则设置（以“DataAcq51”工程为例）
– Electrical - Clearance
待检查的两 个元素之一，
这里是All
待检查的两 个元素之二，
这里是All
待检查的两个元素 之间的最小间距， 这里设为0.2mm
• 设定过孔直径0.5~1.0mm，孔径0.3mm~0.6mm
的任意元素
最小间距， 填写0.25mm
规则
• 常用规则设置（以“DataAcq51”工程为例）
– Electrical - Clearance
• 添加一条新规则，设置GND和AGND与任何其它网络的元素之间的最小间距为0.25mm
注意新规则的优先 级应高于（数值小） 原规则，一般来说， 适用范围越小的规 则，优先级应越高，
– 是PCB设计中至关重要的一个环节；保证PCB符合电气要求、机械加工（精度）要 求；为自动布局、布线和部分手动布局、布线操作提供依据
– 为规则检查提供依据，PCB编辑期间，AD会实时地进行一些规则检查，违规的地 方会作标记（亮绿色），也可通过“T - D - R”进行全面的批量规则检查
• PCB规则分类
的使用与在原理图中一样，也可以用于批量更改元件属性 – 拖动元件时， “Space”和“Shift+Space”与原理图中样，可用于元件的旋转，
但是“X”和“Y”键不可再用于元件镜像翻转
选项
• 图层显示选项（快捷键“L”），层和颜色标签
显示配置 其中最主要的是 2D配置——通 常的工作用配置
层名 颜色 是否显示
• 一般采用第一种方法创建PCB
编辑环境
实时的坐标 和偏移提示
提示一些视 图快捷键
PCB的坐 标原点
层标签
单击层标签：选择工作层； Ctrl+单击层标签：高亮并 选择工作层； Shift+S：可突出当前工作 层，只有当前工作层的内 容可被选择和编辑，其它 层显示为暗灰色
当层标签过多 时，单击这两 个按钮可以左 右移动它们
规则
• 常用规则设置（以“DataAcq51”工程为例）
– Electrical - Clearance
• 添加一条新规则，设置GND和AGND与任何其它网络的元素之间的最小间距为0.25mm
此处选择自行 填写查询语句
在“Clearance” 上单击右键， “New Rule”， 出现新的规则
像这样填写，选择 第一个元素为属于 GND或AGND网络
编辑环境
• 在PCB图纸中
– 缩放、图纸拖动与原理图中一样操作 – 选择操作与原理图中一样，但是因为PCB有多个工作层，如果在点选的位置上，有
多个层的元素，AD会弹出一个带有缩略图的列表框询问具体需要点选的元素 – 选择相似对象（“Find Similar Objects”）和PCB检视器（“PCB Inspector”）
– 在接下来的几个页面中，依次设置：
• 图纸类型，自定义或预定义的纸张大小以及一些专用的板卡模板 • 自定义图纸尺寸，如果在图纸类中选择了自定义，则需要自行设置图纸尺寸和一些相关信息 • 信号层（顶、底和内层布线层）数量和内电层数量，一般为偶数 • 过孔形式 • 主要器件类型（贴片或穿孔）和器件是否分布在PCB的两面 • 最小线宽、安全间距、最小过孔直径和孔径
特征阻抗计算 (用于带状线 和微带线)
在机械层上放 置描述叠层顺
序的文字
层压方式
顶层和底 层介电常 数设置
添加信号层 添加内电层 向上移动 向下移动
删除层 属性设置 铜箔厚度、 介质厚度、 默认网络、 介电常数、
等
在“DataAcq51”工程中， 只需要Top和Bottom两个信号层即可
规则
• PCB规则
• Electrical（电气规则）：安全间距、线网连接等 • Routing（布线）：线宽、过孔形状尺寸、布线拓扑、布线层、封装出线等 • SMT（表面贴装（贴片））：贴片元件焊盘的一些要求 • Mask（掩膜）：阻焊和焊膏的扩展 • Plane（内电层和铺铜）：内电层和铺铜与焊盘的连接方式 • Testpoint（测试点） • Manufacturing（加工）：孔、焊盘、丝印和阻焊的尺寸及相关关系 • HighSpeed（高速信号）：串扰、线长、配长、过孔数量等与高速信号相关的 • Placement（放置）：元件放置和元件间距等 • SignalIntegrity（信号完整新）：走线阻抗及高速信号的过冲、摆率等
规则
• 常用规则设置（以“DataAcq51”工程为例）
– Routing - Width
• 同样设置两个规则。添加新规则，适用于“+5V0D”和“+5V0A”，最小线宽定为0.35mm
规则
• 常用规则设置（以“DataAcq51”工程为例）
– Routing - Routing Via Style
选项
• 图层显示选项（快捷键“L”），层和颜色标签
选项
• 图纸选项
– 与PCB库文件中的图纸选项类似，不再赘述 – 在编辑PCB文件时，要善于使用“G”键，实时地改变栅格大小，便于定位
• 板层（电气层）设定
一个典型的 6层板配置
层名，对于内电 层括号内显示默 认连接到的网络
选项
介质厚度
配置孔对，在 含有盲孔或埋 孔时需要配置
预置的2D 颜色配置
机械层一般可隐藏
其它层(Other Layers) 和系统颜色一般应显示
布局阶段需要显示： •信号层 •内电层 •掩膜层 •丝印层
布线阶段可只显示： •信号层 •内电层
布线时如需调整元件 位置应显示丝印层
选项
• 图层显示选项（快捷键“L”），显示/隐藏标签
用于选择显示某一 类型元素的方式： •完全显示 •草图显示 •隐藏
创建PCB文件
• 通过菜单或工程面板创建
– 在工程面板中，右键单击工程 - Add New to Project - PCB – 新建的文件并不直接在硬盘中创建，需要保存 – 这样创建的PCB文档，不包含图纸边框和标题栏
• 通过文件面板（）中的向导创建
– 在文件面板中的“New From Template”区域（可能需要收起上面的其它区域才 看得到）中，单击“PCB Board Wizard...”
– 同一类规则下可以包含（新建）多个规则，并为每个规则设置不同的适用范围和 优先级，以根据具体需求实现灵活多样的规则
规则
• 常用规则设置（以“DataAcq51”工程为例）
– Electrical - Clearance
待检查的两 个元素之一，
这里是All
待检查的两 个元素之二，
这里是All
待检查的两个元素 之间的最小间距， 这里设为0.2mm
• 设定过孔直径0.5~1.0mm，孔径0.3mm~0.6mm
的任意元素
最小间距， 填写0.25mm
规则
• 常用规则设置（以“DataAcq51”工程为例）
– Electrical - Clearance
• 添加一条新规则，设置GND和AGND与任何其它网络的元素之间的最小间距为0.25mm
注意新规则的优先 级应高于（数值小） 原规则，一般来说， 适用范围越小的规 则，优先级应越高，
– 是PCB设计中至关重要的一个环节；保证PCB符合电气要求、机械加工（精度）要 求；为自动布局、布线和部分手动布局、布线操作提供依据
– 为规则检查提供依据，PCB编辑期间，AD会实时地进行一些规则检查，违规的地 方会作标记（亮绿色），也可通过“T - D - R”进行全面的批量规则检查
• PCB规则分类
的使用与在原理图中一样，也可以用于批量更改元件属性 – 拖动元件时， “Space”和“Shift+Space”与原理图中样，可用于元件的旋转，
但是“X”和“Y”键不可再用于元件镜像翻转
选项
• 图层显示选项（快捷键“L”），层和颜色标签
显示配置 其中最主要的是 2D配置——通 常的工作用配置
层名 颜色 是否显示
• 一般采用第一种方法创建PCB
编辑环境
实时的坐标 和偏移提示
提示一些视 图快捷键
PCB的坐 标原点
层标签
单击层标签：选择工作层； Ctrl+单击层标签：高亮并 选择工作层； Shift+S：可突出当前工作 层，只有当前工作层的内 容可被选择和编辑，其它 层显示为暗灰色
当层标签过多 时，单击这两 个按钮可以左 右移动它们
规则
• 常用规则设置（以“DataAcq51”工程为例）
– Electrical - Clearance
• 添加一条新规则，设置GND和AGND与任何其它网络的元素之间的最小间距为0.25mm
此处选择自行 填写查询语句
在“Clearance” 上单击右键， “New Rule”， 出现新的规则
像这样填写，选择 第一个元素为属于 GND或AGND网络
编辑环境
• 在PCB图纸中
– 缩放、图纸拖动与原理图中一样操作 – 选择操作与原理图中一样，但是因为PCB有多个工作层，如果在点选的位置上，有
多个层的元素，AD会弹出一个带有缩略图的列表框询问具体需要点选的元素 – 选择相似对象（“Find Similar Objects”）和PCB检视器（“PCB Inspector”）
– 在接下来的几个页面中，依次设置：
• 图纸类型，自定义或预定义的纸张大小以及一些专用的板卡模板 • 自定义图纸尺寸，如果在图纸类中选择了自定义，则需要自行设置图纸尺寸和一些相关信息 • 信号层（顶、底和内层布线层）数量和内电层数量，一般为偶数 • 过孔形式 • 主要器件类型（贴片或穿孔）和器件是否分布在PCB的两面 • 最小线宽、安全间距、最小过孔直径和孔径
特征阻抗计算 (用于带状线 和微带线)
在机械层上放 置描述叠层顺
序的文字
层压方式
顶层和底 层介电常 数设置
添加信号层 添加内电层 向上移动 向下移动
删除层 属性设置 铜箔厚度、 介质厚度、 默认网络、 介电常数、
等
在“DataAcq51”工程中， 只需要Top和Bottom两个信号层即可
规则
• PCB规则
• Electrical（电气规则）：安全间距、线网连接等 • Routing（布线）：线宽、过孔形状尺寸、布线拓扑、布线层、封装出线等 • SMT（表面贴装（贴片））：贴片元件焊盘的一些要求 • Mask（掩膜）：阻焊和焊膏的扩展 • Plane（内电层和铺铜）：内电层和铺铜与焊盘的连接方式 • Testpoint（测试点） • Manufacturing（加工）：孔、焊盘、丝印和阻焊的尺寸及相关关系 • HighSpeed（高速信号）：串扰、线长、配长、过孔数量等与高速信号相关的 • Placement（放置）：元件放置和元件间距等 • SignalIntegrity（信号完整新）：走线阻抗及高速信号的过冲、摆率等
