现代工程图学(第四版)第一章PPT

  • 格式：ppt
  • 大小：6.97 MB
  • 文档页数：66

下载文档原格式

  / 66

合集下载

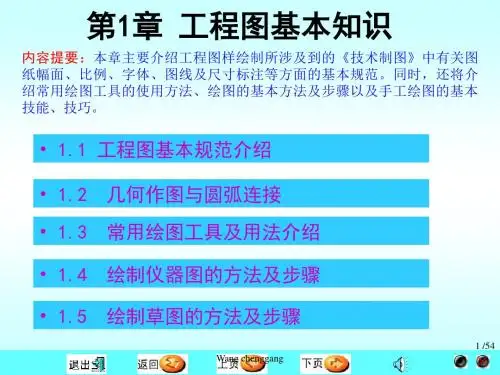

工程图学教案第1章

工程图学教案第1章

Wang chenggang
2 /54
1.1.1 工程图通用术语（GB/T 13361-1992）
• （1） 图：用点、线、符号、文字和数字等描绘事物几 何特性、形状、位置及大小的一种形式。
• （2） 图样：根据投影原理、标准或有关规定，表示工 程对象，并有必要的技术说明的图。
• （3） 简图：由规定符号、文字和图线组成的示意性的 图。
Wang chenggang
42 /54
图1.12 圆规及其用法
Wang chenggang
43 /54
图1.13 分规及其用法
图1.14 铅笔
Wang chenggang
44 /54
1.4 绘制仪器图的方法及步骤
• 第一阶段：绘图前的准备工作 (1) 准备好所需的全部作图用具，擦净图 板、丁字尺、三角板。
Wang chenggang
48 /54
第一阶段：绘图前的准备工作
a) 分析所绘对象
样图区
工具区
作图区
丁字尺区
b) 布 局、固定图纸 图1.15 绘仪器图的方法及步骤
Wang chenggang
49 /54
样图
第二三阶段：画加底深图
（（1(）423)）布整绘图理已 中、、知 间绘加线基深段准、、线标求 连注圆 接心线及段切点
表1.2 图样格式及边框画法
Wang chenggang
6 /54
表 1.2 图 样 格 式 及 边 框 画 法 （ 续 ）
Wang chenggang
7 /54
零件明细栏 （在画装配图时才使用）
标题栏
图1.1 标题栏及明细栏的格式及尺寸
Wang chenggang

现代工程图学(第4版)第六章课件PPT

现代工程图学(第4版)第六章课件PPT
现代工程图学（第4版）
三、平行于坐标面的圆的正等测画法
平行于坐标面的圆的正等测作图步骤:
第6章 轴测投影
第一步 第二步 第三步 第四步
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
三、平行于坐标面的圆的正等测画法
平行于坐标面的圆的正等测作图步骤:
第6章 轴测投影
第一步 第二步 第三步 第四步
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
二、平面立体的正等测画法
第6章 轴测投影
画轴测图的方法有坐标法、切割法等
作图步骤：
1 . 对物体进行形体分析，确定坐标轴。 2 . 作轴测轴，按坐标关系画出物体上的点和线，从而连成物体的轴测 图。应该注意在确定轴测轴时，要考虑作图简便，有利于按坐标关系定 位和度量，并尽可能减少作图线。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
三、平行于坐标面的圆的正等测画法
平行于坐标平面的圆，其正等轴测图 为椭圆。
平行于坐标面的圆的正等测椭圆的长 轴，垂直于与圆平面垂直的坐标轴的轴 测图（轴测轴）；短轴则平行于这条轴 测轴。
第6章 轴测投影
2020/7/11
“十一五”国家级规划教材
【例6-2】作出图示物体的正等测。
第6章 轴测投影
第一步 第二步 第三步 第四步
根据尺寸e和f画出前上方被水平面和正平面切割后的正等测。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
【例6-2】作出图示物体的正等测。
第6章 轴测投影
第一步 第二步 第三步 第四步
擦去作图线，加深可见轮廓线。

现代工程图学(第四版)自测题答案54页PPT

现代工程图学(第四版)自测题答案54页PPT

1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
现代工程图学(第四
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散

(完整版)工程制图课件绪论、第一章

(完整版)工程制图课件绪论、第一章
比例应以阿拉伯数字表示，如1∶100、 1∶10、1∶5等。
比例宜注写在图名的右侧，字的底线应取 平。比例的字高比图名的字高小一号或两号。
图 比例的注写
绘图所用的比例，应根据图样的用途与被 绘制对象的复杂程度，从表1-2中选用，并优先 选用表中的常用比例。
表1—2 绘图所用比例
1∶1，1∶2，1∶5，1∶10，1∶20，1∶50， 常用比例 1∶100， 1∶150， 1∶200，1∶500，
4、长仿宋字的特点
（1）横平竖直：横笔基本要平，可稍微向上倾斜一 点。竖笔要直，笔划要刚劲有力。
（2）起落分明：横、竖的起笔和收笔，撇的起笔、 钩的转角等，都要顿一下笔，形成小三角。
工程图中汉字的简化书写，必须遵守国务院公布的
《汉字简化方案》的有关规定。长仿宋体字的基本笔画为 横、竖、撇、捺、挑、点、钩、折。长仿宋体字基本笔画 的写法见下表。
线型
线宽
b 0.5b 0.25b
b
0.5b 0.25b
b 0.5b 0.25b
b 0.5b 0.25b 0.25b 0.25b
一般用途
主要可见轮廓线 可见轮廓线
可见轮廓线、图例线 见有关专业制图标准
不可见轮廓线 不可见轮廓线、图例线 见有关专业制图标准 见有关专业制图标准
中心线、对称线等 见有关专业制图标准 见有关专业制图标准 假想轮廓线、成型前原始轮廓线
c
10
5
a
25
标准图纸幅面形成示意
594
A1
A0
841 210
420
297 A3
A4
A2 1189
图纸的标题栏（简称图标）、会签栏及装订边 的位置应按规定布置。
幅面线

大学工程制图 第一章(4-5讲)

大学工程制图 第一章(4-5讲)
V c' C b1' A X1 bB c a' b' X
c1 ' V1 a1'
a H
V/H 体系变为V1/H 体系
新投影面必须满足下列两条原则：
① 新投影面必须对空间几何元素处于有利于解题的特殊位置。 ② 必须垂直于原有的一个投影面使之构成新的两面投影体系。
二、点的换面规律
V V1 a1
a A
一般位置平面既没有垂直面的投影性质，也不具有平行面的投影性质
b'
b' c'
z b"
c'
b" a' c" x O a"
c"
B
a'
yW
A
a 投影特性：
C
b
a" c a c yH
b
(1) 一般平面的三面投影既不反映实形也没有积聚性。 (2) 其三面投影均为空间平面的类似形，且面积缩小。
一、平面的投影特性——空间平面
z p' p' p"
P
p"
x
O
yW
p
p
yH
投影特性：(1) V面投影p'反映P的实形
(2) H、W面投影积聚成直线 (3) p∥Ox； p"∥Oz
一、平面的投影特性
2）水平面：只平行于H面，垂直于V面和W面的平面
p' z p' p" x p p yH O yW
p"
P
投影特性：(1) H面投影p反映P的实形
a1
X
A
a H
V X H
a
二、点的换面规律

现代工程图学(第4版)第二章PPT

现代工程图学(第4版)第二章PPT
现代工程图学（第4版）
绘图命令
7．画点命令（POINT）
第2章 计算机绘图基础
POINT命令用来画点。点在绘图中可以用作辅助点或者作为标记。画点时 只要指定点的坐标就可以了。画点前一般先用“DDPTYPE”设定点的显示方式 及其大小。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
命令: PLINE 指定起点:（适当位置定一点） 当前线宽为 0.0000 指定下一点或 \[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: w 指定起点宽度〈0.0000〉: 0 指定端点宽度 〈1.0000〉: 1 指定下一点或 [圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: @ 5,0 指定下一点或 [圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: w 指定起点宽度〈1.0000〉: 0 指定端点宽度〈0.0000〉: 0 指定下一点或 [圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: @ 5,0 指定下一点或 [圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: 〈Enter〉
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第2章 计算机绘图基础
绘图辅助工具
AutoCAD提供了一些辅助绘图工具，帮助用户更快、更精确地绘 图，常用的有正交、极轴、目标捕捉、极轴追踪等。
可通过单击状态栏上的辅助绘图工具按钮，将其打开或关闭。 1. 正交状态
功能：使光标只能在水平或垂直方向移动
2.光标定位
用鼠标移动光标至指定位置，单击左键确定该点。
2020/7/11
“十一五”国家级规划教材

工程图学基础全书课件完整版ppt全套教学教程最全电子教案电子讲义(最新)


工程图学基础
2.尺寸的组成
一般来讲，尺寸由尺寸界线、尺寸线、尺寸数字及尺寸终端等组成
尺寸界线——用来表示所注尺寸的界限,用细实线绘制。 尺寸界线应由图形的轮廓线、轴线或对称中心线引出，也可利用轮
廓线、轴线或中心线作为尺寸界线。 尺寸线——用来表示尺寸的范围，即起点和终点。
尺寸线用细实线绘制，不能用其他图线代替，一般也不能与其他图 线重合或画在其延长线上。
工程图学基础
（3） 球面的尺寸标注 球面尺寸的直径ø或半径R之前
加字母“S”；若不引起误解， 可省略字母“S”。
（4） 小尺寸的标注
当没有足够的位置 画箭头或注写数字时， 可布置在图形外面； 在地方不够的情况下， 尺寸线终端允许用小 圆点或斜线代替箭头。
工程图学基础
1.2 绘图工具及其使用
正确使用绘图工具和仪器，是保证绘图质量和提高绘图速度的有效方法。
字体高度大于20mm按 2比率递增。 汉字高度应不小于3.5mm
3. 字体：字体分为直体和斜体两种，斜体字头向右倾斜，与水平线成75° 4. 汉字：汉字采用长仿宋体，不分斜体或直体，并应采用国家正式公布 的简化字。
长仿宋体字的笔画特点： 横平竖直、注意起落、结 构匀称、填满方格
工程图学基础
5. 字母
锥度符号的画法
工程图学基础
3. 圆弧连接
（1）圆弧连接的定义：用已知半径的圆弧将另一线段光滑连接。 关键：要准确地作出连接圆弧的圆心和切点 。 原理：轨迹法求出连接圆弧的圆心。
（2）用半径为R的圆弧连接两条已知直线 （3）用半径为R的圆弧连接两条已知圆弧
已知条件
作图结果
工程图学基础
作图 步骤
步骤一
拉丁字母
阿拉伯数字

工程制图 1-2 第一章：制图基本知识PPT幻灯片

6
1.1.1
1993)
• 1.1.2 • 1.1.3 • 1.1.4
•
• 1.1.5
•
图纸幅面及格式 (GB／T14689—
比例 (GB／T14690—1993)
字体 (GB／T14691—1993)
图线及其画法 (GB/T17450-1998
GB/T4457.4—2002)
尺寸注法
(GB/T16675.2-1996
5、7、10、14、20mm。汉字的高度不应小于3.5mm。 • • 2、数字及字母 • 数字及字母分A型和B型。A型字体的笔划宽度为字高的l/14；B型字
体的笔划宽度为字高的1／10。 • 数字和字母可写成斜体或直体，通常用斜体。斜体字字头向右倾斜。
与水平基准线成75度角。
15
三、字体
图样中汉字、字母、数字必须做到：
180
10 10
16
16
12
16
8×7(=56) 7
20
(材料标记)
标记 处数 分区 更改文件号 签名 年 月 日 4×6.5 12 12
设计
(签名) (年 月 日) 标准化 (签名) (年 月 日)
重比 阶段标记 量 例
审核 工艺
批准
6.5
共 张第 张
12 12
16
12 12
16
50
(9) 9 10
原值比例
1:1
放大比例
2:1
5:1
1 × 10n : 1 2 × 10n : 1 5 × 10n : 1
缩小比例
1:2
1:5
1 : 10
1 : 2 × 10n 1 : 5 × 10n 1 : 1 × 10n

工程图学之制图的基本知识课件下载(PPT25张)

虚丁线字、 尺实和线三为角同板线一的方使的向用线时方，法段虚线长应度留空和隙 间隔应各自大致相等。
何 2)培养学生空间构思能力和创造性的三维形体设计能力，为机械基础系列课程的培养目标莫定基础；
斜基度准是 线指应直与线圆或锥平的面轴②对线另平两一行条直。线平或平行面线的倾（斜程包度括。 剖面线）之间的距离不小于0.7mm。 任写何字图 、线画不箭能头通时过选尺用③寸HB数型绘字铅制笔；圆的对称中心线时，圆心应为线段的交点。点划线和双点划线
及 斜度方向一致。
机 械
锥度是指圆锥的底圆直径D与 高度L之比，也要写成1: n的形
式。表示圆锥的图形符号和锥
制 度应靠近圆锥轮廓标注，基准 线应通过引出线与圆锥的轮廓
图 素线相连。基准线应与圆锥的 轴线平行。
1:3
L
D
H
斜度=H/L=tan
D
L
锥度=D/L= 2tan
HUST 三、圆弧连接
用半径R的圆弧光滑连接直线AB、CD
工程图学
主讲：田文峰 87543877
工程图学绪论
研究对象: 图样 工程技术中为了正确表达机器、设
备建筑物的形状、大小、规格和材料等 内，将物体按一定的投影关系和技术规 定表达在图纸上，这称之为图样。 工程图学：研究设计、绘制和阅读工程图 样原理和方法的一门学科
本课程的任务
1)学习投影理论，为创造性形体设计以及绘 制和阅读各种工程图样打下坚实的理论基 础；
30
30
3 8
10
30°
R8
§ 1-4 平面图形的线段分析和作图步骤（重点）
HUST
1.尺寸分析
2.线段分析
基准
已知线段：已知定形和两个方向的定位尺寸
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比例一般应标注在标题栏的比例栏内；必要时，可标注在视图名称的 上方。
原值比例
1:1
缩小比例 放大比例
(1:1.5) 1:2 (1:2.5) (1:3) (1:4) 1:5 (1:6) 1:1×10ⁿ (1:1.5×10ⁿ ) 1:2×10ⁿ (1:2.5×10ⁿ ) (1:3×10ⁿ ) (1:4×10ⁿ ) 1:5×10ⁿ (1:6×10ⁿ ) 2:1 (2.5:1) (4:1) 5:1 1×10ⁿ:1 2×10ⁿ:1 (2.5×10ⁿ:1 ) (4×10ⁿ:1 ) 5×10ⁿ:1
现代工程图学（第4版）
第1章 制图的基本知识与技能
二、作正多边形
1. 作圆内接正六边形
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
二、作正多边形
1. 作圆内接正六边形 方法一 方法二
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
用两块三角板配合可画任意角度的平行线。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
三、比例尺
比例尺 尺面上刻有各种不同比例的刻度。在用不同比例绘制图 样时，只要在比例尺的相应比例刻度上直接量取长度即可。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
半径 ✓小于或等于半圆的圆弧应注半径尺寸。 ✓在图纸范围内无法标出圆心位置时， 可以如右图所示标注。
球面直径或半径
✓应在“”或“R”前面加注“S”。
✓对某些轴或手柄的端部，在不引 起误解的情况下，可省略 “S” 。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
第1章 制图的基本知识与技能
四、分规
两针尖应平齐 量取线段长度
分割线段
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
五、圆规
描深细线 描深粗线
台阶针尖 避免过深
两脚应与 纸面垂直
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
二、作正多边形
1. 作圆内接正六边形
方法一
以A、B为圆心，外接圆半径为半径，画弧交于1、2、3、4，即得
圆周的六等分点。
连接各点即得正六边形
方法二
1
4
A
B
2
3
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
二、作正多边形
1. 作圆内接正六边形
方法一 方法二
二、作正多边形
2.作圆内接正五边形 取外接圆半径OB的中点C。 以C为圆心CD为半径画弧交AB于E点，DE即为正五边形的边长。 以D为圆心DE为半径画弧，在圆上对称地截取其余四个分点。 连接各分点即得正五边形。
D
1
O
A
E
2
4 CB
3
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
第1章 制图的基本知识与技能
图样是现代工业生产中的主要技术文件之一。为了便于 生产和进行技术交流，必须对图样的表达方法、尺寸注法、 所采用的符号等建立统一的规定。
《技术制图》与《机械制图》是国家技术监督局发布的 中华人民共和国国家标准，该标准统一规定了在有关生产和 设计时所需要共同遵守的技术方面的规则，例如图纸的幅面 及格式、比例、字体、图线、尺寸注法、图样画法等。
过A、B两点用60°三角板直接画出六边形的四条边。 用丁字尺连接1、2和3、4，即得正六边形
1
4
A
B
2
3
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
二、作正多边形
2.作圆内接正五边形
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
国家标准简称“国标”，其代号为“GB”。例如GB/T 14691—1993，其中“T”为推荐性标准，“14691”是标准顺 序号，“1993”是标准颁布的年代号。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
一、图纸幅面(GB／T14689-2008)和格式
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
一、铅笔和铅芯
B或HB——用来画粗实线； HB——用来画细实线，点画线，双点画线、虚线和写字； H或2H——用来画底稿。
磨成矩形 画粗实线
磨成锥形 画细实线和写字
铅笔的磨法
2020/7/11
“十一五”国家规划教材
3. 基本注法 角度尺寸 ✓ 角度尺寸界线沿径向引出，尺寸线画成圆弧，圆心是该角顶点。 ✓ 角度尺寸数字一律写成水平方向，一般注在尺寸线的中断处，必要时也
可按图示形式标注。
弦长和弧长尺寸 ✓ 标注弦长时，尺寸界线应平行于弦的垂直平分线。 ✓ 标注弧长时，尺寸线用圆弧，并应在尺寸数字前面加注“︵”符号
3. 基本注法
小尺寸 没有足够位置时，箭头可画在外面，或用小圆点代替两个箭头； 尺寸数字也可写在外面或引出标注。
圆和圆弧的小尺寸 可按图示标注。标注小圆弧半径的尺寸线，不论其是 否画到圆心，其方向都必须通过圆心
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
六、曲线板
1
每段至少有四个吻合点 且有一部分重合
曲线板 是用来绘制非圆曲线的常用工具。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
七、其他绘图用品
模板
量角器
2020/7/11
擦图片
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
3. 基本注法 对称机件和板状类机件 ✓当对称机件的图形只画一半或略大于一半时，尺寸线应略超过 对称中心或断裂处的边界线，并在尺寸线一端画出箭头。 ✓相同直径的圆孔只要在一个圆孔上标注直径尺寸，并在其前加注 “个数 ╳ ”
现代工程图学（第4版）
第1章 制图的基本知识与技能
五、尺寸注法（GB/T 4458.4-2003）
1. 基本规则
机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小 及绘图的准确度无关。 图样中 (包括技术要求和其它说明) 的尺寸，以mm为单位时，不需标注 计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的 代号或名称。
✓标注板状类零件的厚度时，应在尺寸数字前加注符号“t ”。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
制图工具的正确使用对提高制图速度和图面质量起 着重要的作用，熟练掌握制图工具的使用方法是一个工 程技术人员必备的基本素质。
常用的制图工具有∶图板、丁字尺、三角板、圆 规、分规、比例尺、曲线板、擦图片、绘图铅笔、绘 图橡皮、胶带纸、削笔刀等等。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
二、比例（GB/T 14690-1993）
图样比例指的是图中图形与实际机件相应要素的线性尺寸之比。
绘图时，应按规定（GB/T 14690—1993）选取适当的比例。 不管绘制机件时所采用的比例是多少，在标注尺寸时，仍应按机件的 实际尺寸标注，与绘图的比例无关。
第1章 制图的基本知识与技能
3. 基本注法
线性尺寸的数字应按图（ a）所示的方向注写，并尽可能避免在图示
30°范围内标注尺寸。当无法避免时可按图（b）标注。
（a）
2020/7/11
（b）
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
3. 基本注法
直径 整圆或大于半圆一般应注直径。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
二、比例（GB/T 14690-1993） 图样比例指的是图中图形与实际机件相应要素的线性尺寸之比。 绘图时，应按规定（GB/T 14690—1993）选取适当的比例。 不管绘制机件时所采用的比例是多少，在标注尺寸时，仍应按机件的
图样中所标注的尺寸，为该图样所示工件的最后完工尺寸，否则应另加 说明。
机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图 形上。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
第1章 制图的基本知识与技能
1.1 国家标准《技术制图》和《机械制图》的一般规定
1.2 制图工具及其使用方法
1.3 基本几何作图
