现代工程图学习题集(第三版)第8章答案

现代工程图学习题集(第三版)第8章答案

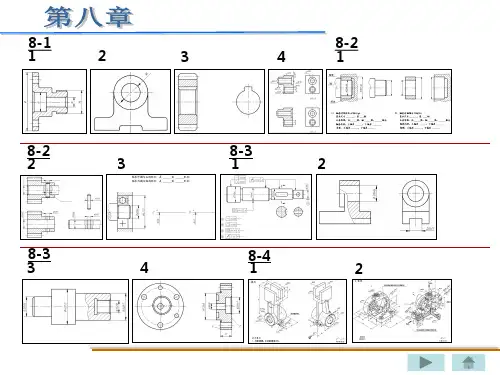

1.
答案
其余
Ⅰ
Ⅱ
技术要求
Ⅰ
Ⅱ
1．调质处理Ｔ235.
轴
制图 描图 审核
比例 数量
材料返回Biblioteka 2.答案其余
技术要求
１．铸造圆角Ｒ２－４．
Ａ向 Ａ
拔叉
比例 数量
制图
材料
描图
审核
返回
答案
返回
2). A—A为二个平行平面剖切 的阶梯剖视图。
返回
87-－6 读6 零读件零图件（图五（）五看）懂拨看叉懂零拨件叉图零并件完图成并填完空成填空
班级
学号
姓名
答案
1. 38H11表示基本尺寸是38mm，公差代号是H11，基本偏差是H、
下偏差为0，上偏差为0.160. 2. M10X1-6H是普通细牙螺纹，螺距是1mm，6H是中径公差。
（（22））套套和和座座体体的的配配合合采采用用基基 孔 制制，，是是 间隙 配配合合。。
答案
3.根据零件图上标注的偏差数值，在装配图上标注出相应的配合代号。
答案
4.根据文字说明，在图中标注形位公差的符号和代号。 （（11））φφ404g06g的6的圆圆柱度柱公度差公为差0为.030m.m0。3mm。 （（22））φφ404g06g的6的轴轴线线对φ对2φ0H270轴H7线轴的线同的轴同度轴公差度为公φ差0为.0φ5mm0。.05mm。 （（33））右右端端面面对对φφ202H70轴H7线轴的线垂的直垂度直公度差公为差0.1为5m0m.。15mm。
3. Φ20圆柱的定位尺寸是25、36、87b7。
4. 标明长、宽、高三个方向的主要尺寸基准。 答 案 5. 补画俯视图。
返回
高度方向基准

大学课件-工程制图习题答案-8-9章

大学课件-工程制图习题答案-8-9章
（2）采用对比与协调的美学法则：产品造型变化丰富，主次另外，产品表面过渡自然协调，使 得产品整体形态协调统一。
8-4 用产品造型的美学法则对产品的构型进行分析
（1）上海世博信息机：产品采用凹凸对比的设计手法，强调操作区域，产品 的关键部分是上方的显示屏幕和操作台，利用形体分割的造型法则将机器分成 四个部分，使得主次分明，错落有致，另外，机器下方的两个方块的设计使得 产品的整体重心下移，增强产品的稳定性。
（1）卧式机床：车床采用深浅两种颜色的强烈对比，同时，将车床的不同功 能的部位进行分割，使得机床的结构错落有致，协调统一。机床右上部分往里 凹，既是出于操作的功能需要，又丰富了机床的形态变化；机床底部的中间部 分被切割，不仅能减少车床底部的加工面，同时，让机床看起来更加的轻盈。
（2）双柱立式车床：该车床的结构为轴对称，稳定性高。机床线条多样，富 于变化，既有垂直方向的高耸挺拔结构和水平方向的四平八稳结构，又有曲线 和直线的交替变化，整体呈现出紧凑的韵律美，另外，机床多处镂空，不仅节 约了材料和减低了加工难度，而且，让机器看起来更加灵巧和容易操作。
（2）烟灰缸：该烟灰缸的设计采用中国传统元素——太极，体现了对比与协 调的美学法则，其中有黑与白的颜色对比，有方向的对比与协调，有线条的循 环协调，使产品造型形成空间立体交叉的视觉效果。
8-3 用产品造型的美学法则对数控机床的构型进行分析
（1）采用稳定和轻巧的美学法则：数控机床的底座部分采用较深的颜色，来 加强机器的稳定与安全，而上部则采用较浅的颜色，来凸显机器的轻巧与平易 近人，操作友好。
（1）具象仿生构型方法
（2）应用：该方法一般用于儿童用品或玩具的设计上。
9-3 从仿生构型的角度对给出的灯具、水龙头、文具等产 品进行构型设计。

现代工程图学习题集第三版答案

现代工程图学习题集第三版答案
弹簧托盘 阀盖 垫片 弹簧 阀门 阀体 名称
数量
HT200 石棉板
ZCuSn5Pb5Zn5
材料
备注
标记 处数 分区 设计 李祺
2004.4.15 更改文件号 签名 年，月，日
标准化
阶段标记
重量 比例
回油阀
备注
审核 工艺
批准
: JTJ-00
共 张第 张
返回
返回
返回
返回
返回
序号
螺母M6*18 螺母M6 罩 螺母M8 名10*12
螺钉GB/T75 M8*12
顶垫
绞杠
螺杆
螺套
底座
名称
数 量
GB/T73-1985 M10*12
uAl10Fe3
材料
单件 总计 备注 质量
千斤顶装配图
标记 处数 分区 设计 朱家奇
更改文件号 签名 年、月、日 标准化
阶段标记
重量 比例
审核 工艺
批准
共01张 第01张
返回
返回
拆除4号零件
返回
技术要求： 1.M10的螺钉孔在装配时加工。 2.保证绞杠转动平稳。 3.未注倒角D=2；未注圆角R=1.5
序 号
代号
螺钉GB/T73 M10*12
螺钉GB/T75 M8*12
顶垫
绞杠
螺杆
螺套
底座
名称
数 量
GB/T73-1985 M10*12
uAl10Fe3
材料
单件 总计 备注 质量
全部为间隙配合。
2答：总体尺寸为166、37.5、漏标了总宽。
3答： 参考答案
返回
返回
