门式钢管脚手架梁支撑系统计算300X1000

  • 格式：doc
  • 大小：292.50 KB
  • 文档页数：9

梁模板支撑计算书工程名称:翠堤湾三期工程单位:1.计算参数结构楼板厚100mm，梁宽b=300mm,梁高h=1000mm,层高3.10m；结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm,侧模厚度18mm；板材弹性模量E=6000N/mm2,枋材弹性模量E=9000N/mm2,抗弯强度f m=13.00N/mm2,抗剪强度f v=1.40N/mm2 ；支撑采用门式钢管脚手架宽度L=1200mm, 门式钢管脚手架纵向间距600mm,梁边至板支撑的距离0.60m。

2.梁底模验算（1）梁底模及支撑荷载计算荷载类型标准值单位梁宽(m) 梁高(m) 系数设计值①底侧模自重 0.3 kN/m2× (0.30 + 1.80) × 1.2 = 0.76 kN/m②砼自重 24.0 kN/m3× 0.30 × 1.00 × 1.2 = 8.64 kN/m③钢筋荷载 1.5 kN/m3× 0.30 × 1.00 × 1.2 = 0.54 kN/m④振捣砼荷载 2.0 kN/m2× 0.30 × 1.4 = 0.84 kN/m梁底模和支撑承载力计算组合①＋②＋③＋④ q1 = 10.78 kN/m梁底模和龙骨挠度验算计算组合(①＋②＋③)/1.2 q2 = 8.28 kN/m（2）梁底模板验算第一层龙骨(次楞)间距L=250mm,计算跨数5跨；底模厚度h=18mm,板模宽度b=300mmW=bh2/6=300×182/6=16200mm3； I=bh3/12=300×183/12=145800mm41）抗弯强度验算弯矩系数K M=-0.105,M max=K M q1L2=-0.105×10.78×2502=-70744N·mmσ=M max/W=70744/16200=4.37N/mm2梁底模抗弯强度σ=4.37N/mm2＜f m=13.00N/mm2,满足要求。

2）抗剪强度验算剪力系数K V=0.606,V max=K V q1L=0.606×10.78×250=1633Nτ=3V max/(2bh)=3×1633/(2×300×18)=0.45N/mm2梁底模抗剪强度τ=0.45N/mm2＜f v=1.40N/mm2,满足要求。

3）挠度验算挠度系数Kυ=0.644,q2=8.28kN/mυmax=Kυq2 L4/(100EI)=0.644×8.28×2504/(100×6000×145800)=0.24mm[υ]=250/250=1.00mm梁底模挠度υmax=0.24mm＜[υ]=1.00mm,满足要求。

计算简图和内力图如下图（3）第一层龙骨(次楞)验算门式钢管脚手架宽度L=1200mm,梁宽C=300mm,γ=300/1200=0.25 ；第一层龙骨(次楞)采用木枋b=80mm,h=80mmW=bh2/6=80×802/6=85333mm3，I=bh3/12=80×803/12=3413333mm4。

1）抗弯强度验算a 、梁传荷载计算q=q1×第一层龙骨(次楞)间距/梁宽=10.78×250/300=8.98kN/mM q=qcL(2-γ)/8=8.98×300/1000×1200/1000×(2-0.25)/8=0.71kN·mb 、板传荷载计算P板重量=1.2×(板厚度×25＋模板重)＋1.4×活载=1.2×(0.10×25+0.30)+1.4×2.50=6.86kN/m2板传递到第一层龙骨的荷载P=300/1000×250/1000×6.86=0.51kNa =0.5×(L-c)=0.5×(1200-300)=450mm，M p=P×a=0.51×0.45=0.23kN·mM max=M q＋M p=(0.71+0.23)×106=940000N·mmσ=M max/W=940000/85333=11.02N/mm2第一层龙骨(次楞)抗弯强度σ=11.02N/mm2＜f m=13.00N/mm2,满足要求。

2）抗剪强度验算V max=0.5×q×梁宽＋P=0.5×8.98×300/1000+0.51=1.86kNτ=3V max/(2bh)=3×1.86×1000/(2×80×80)=0.44N/mm2第一层龙骨(次楞)抗剪强度τ=0.44N/mm2＜f v=1.40N/mm2,满足要求。

3）挠度验算q’=q2×第一层龙骨(次楞)间距/梁宽=8.28×250/300=6.90N/mmυq=q'cL3×(8-4γ2＋γ3)/(384EI)=6.90×300×12003×(8 - 4 × 0.252+0.253)/(384×9000×3413333)=2.35mmυp=PaL2×(3-4×(a/L)2)/(24EI)=0.51×1000×450×12002×(3 - 4×0.382)/(24×9000×3413333)=1.09mmυmax=υq＋υp=2.35+1.09=3.44mm[υ]=1200/250=4.80mm第一层龙骨(次楞)挠度υmax=3.44mm＜[υ]=4.80mm,满足要求。

计算简图和内力图如下图（4）第二层龙骨(主楞)验算门式钢管脚手架纵向间距600mm,计算跨数3跨；第二层龙骨(主楞)采用双木枋: b=80mm, h=80mm, W=2×80×802/6=170667mm3，I=2×80×803/12=6826667mm4；1）抗弯强度验算P=V=1/2×q×梁宽＋P=0.5×8.98×300/1000+0.51=1.86N弯矩系数K M=0.246,M max=K M PL=0.246×1.86×1000×600=274536N·mmσ=M max/W=274536/170667=1.61N/mm2第二层龙骨(主楞)抗弯强度σ=1.61N/mm2＜f m=13.00N/mm2,满足要求。

2）抗剪强度验算剪力系数K V=1.621,V max=K V P=1.621×1.86×1000=3015Nτ=3V max/(2bh)=3×3.02×1000/(2×2×80×80)=0.35N/mm2第二层龙骨(主楞)抗剪强度τ=0.35N/mm2＜f v=1.40N/mm2,满足要求。

3）挠度验算P=V=1/2×q×梁宽＋P板传=0.5×6.90×300/1000+0.51=1.55kN挠度系数Kυ=2.056,υmax=KυPL3/(100EI)=2.056×1.55×1000×6003/(100×9000×6826667)=0.11mm[υ]=L/250=600/250=2.40mm第二层龙骨(主楞)挠度υmax=0.11mm＜[υ]=2.40mm,满足要求。

计算简图和内力图如下图3.支撑承载力验算(1)荷载计算传至每个门架立柱的最大支座力的系数=2.621每个门式钢管脚手架立柱的活载（1.0kN/m2）:N QK2=1.4×0.6×0.60×1=0.50kN每个门式钢管脚手架立柱荷载N QK =N QK1＋N QK2=4.88+0.50=5.38kN单榀MF1219门式钢管脚手架与交叉支撑等配件沿高度重量=0.304/1.9=0.16kN/m每个门式钢管脚手架立柱沿高度重量=0.08kN/m，钢管重量=0.0326kN/m门式钢管脚手架和水平拉杆重量N GK =(3.10-1.00-1.9)×0.08+1×1.80×0.0326=0.07kN门式钢管脚手架总承载力=1.2×N GK＋N QK=1.2×0.07+5.38=5.46kN(2)门式钢管脚手架稳定性验算每个门式钢管脚手架立柱的稳定承载力设计值为40.16/2=20.08kN门式钢管脚手架轴向力设计值N=5.46kN＜门架稳定承载力20.08kN,满足要求。

4.支撑支承面验算门式钢管脚手架立杆设配套底座200×100mm,支承面为（按C30考虑）混凝土楼板,楼板厚=120mm,上部荷载为：F=5.46+[0.08×1.90+(1.2+0.60)×0.0326]×1.2=5.71kN（1）支承面受冲切承载力验算βS=2.00,f t=1.43N/mm2,h O=120-15=105mm,η=0.4＋1.2/βS=1.00σpc,m=0N/mm2,U m=2×(200+105)+2×(100+105)=1020mm,βh=1.00(0.7βh f t＋0.25σpc,m)ηU m h O=(0.7×1×1.43+0.25×0)×1.00×1020×105/1000=107.21kN 门架支承面受冲切承载力107.21kN＞上部荷载F=5.71kN,满足要求。

（2）支承面局部受压承载力验算A b=(0.20+0.10×2)×(0.10×3)=0.12m2,A l=0.20×0.10=0.02m2βl=(A b/A l)0.5=2.45,f cc=0.85×14300=12155kN/m2,ω=0.75ωβl f cc A l=0.75×2×12155×0.02=364.65kN支承面局部受压承载力F=364.65kN＞上部荷载F=5.71kN,满足要求。

5.侧模板验算（1）荷载计算1）新浇砼的侧压力F1 =0.22γ×200/(T+15)β 1 β2V1/2=0.22×24.00×4.44×1.20×1.15×2.000.5=45.75kN/m2(γ=24.0 β1=1.20 β2=1.15 V=2.0 T=30.0℃)F2=γH=24×梁高=24×1.00=24.00kN/m2比较F1、F2取小值F=24.00kN/m2，有效压头高度为F/γ=1.00m。

合集下载

300mmx1800mm梁模板扣件钢管支撑架计算书

300mmx1800mm梁模板扣件钢管支撑架计算书

300mmx1800mm 梁模板扣件钢管支撑架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑施工模板安全技术规范》JGJ 162-2008 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《混凝土结构设计规范》GB50010-2010 《建筑地基基础设计规范》GB50007-2011《建筑施工木脚手架安全技术规范》JGJ 164-2008 计算参数:钢管强度为205.0 N/mm 2，钢管强度折减系数取1.00。

模板支架搭设高度为4.2m ，梁截面 B ×D=300mm ×1800mm ，立杆的纵距(跨度方向) l=0.45m ，立杆的步距 h=1.20m ，梁底增加2道承重立杆。

面板厚度15mm ，剪切强度 1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

内龙骨采用40.×80.mm 木方。

木方剪切强度1.6N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。

梁底支撑顶托梁长度 0.80m 。

顶托梁采用双钢管：Φ48×3.0。

梁底承重杆按照布置间距250,300mm 计算。

模板自重0.20kN/m 2，混凝土钢筋自重25.50kN/m 3。

振捣混凝土荷载标准值2.00kN/m 2，施工均布荷载标准值2.50kN/m 2。

扣件计算折减系数取1.00。

420图1 梁模板支撑架立面简图按照模板规范4.3.1条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合S=1.2×(25.50×1.80+0.20)+1.40×2.00=58.120kN/m 2由永久荷载效应控制的组合S=1.35×25.50×1.80+0.7×1.40×2.00=63.925kN/m 2由于永久荷载效应控制的组合S 最大，永久荷载分项系数取1.35，可变荷载分项系数取0.7×1.40=0.98采用的钢管类型为φ48×3.0。

梁模板支架计算(300x600)

梁模板支架计算(300x600)

梁模板碗扣钢管高支撑架计算书计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)。

计算参数:模板支架搭设高度为3.6m ，梁截面 B ×D=300mm ×600mm ，立杆的纵距(跨度方向) l=1.20m ，立杆的步距 h=1.50m ， 梁底增加3道承重立杆。

面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方90×90mm,木方剪切强度1.3N/mm 2，抗弯强度13.0N/mm 2，弹性模量9000.0N/mm 2。

梁底支撑顶托梁长度 1.00m 。

梁顶托采用80×80mm 木方。

梁底按照均匀布置承重杆3根计算。

模板自重0.50kN/m 2，混凝土钢筋自重25.50kN/m 3，施工活荷载4.50kN/m 2。

扣件计算折减系数取1.00。

360图1 梁模板支撑架立面简图采用的钢管类型为48×3.5。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照多跨连续梁计算。

作用荷载包括梁与模板自重荷载，施工活荷载等。

1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q 1 = 25.500×0.600×1.200=18.360kN/m(2)模板的自重线荷载(kN/m)：q 2 = 0.500×1.200×(2×0.600+0.300)/0.300=3.000kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)：经计算得到，活荷载标准值 P 1 = (2.500+2.000)×0.300×1.200=1.620kN均布荷载 q = 1.20×18.360+1.20×3.000=25.632kN/m 集中荷载 P = 1.40×1.620=2.268kN面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 45.00cm 3； 截面惯性矩 I = 33.75cm 4；A计算简图0.0004.98变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：21.36kN/mA变形计算受力图经过计算得到从左到右各支座力分别为 N 1=4.979kN N 2=4.979kN最大弯矩 M = 0.458kN.m 最大变形 V = 1.095mm (1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.458×1000×1000/45000=10.178N/mm 2 面板的抗弯强度设计值 [f]，取15.00N/mm 2； 面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算面板最大挠度计算值 v = 1.095mm面板的最大挠度小于300.0/250,满足要求!二、梁底支撑木方的计算 （一）梁底木方计算按照简支梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 4.979/1.200=4.149kN/m最大弯矩 M = 0.125ql 2=0.125×4.15×1.20×1.20=0.747kN.m 最大剪力 Q=0.5×1.200×4.149=2.489kN 最大支座力 N=1.0×1.200×4.149=4.979kN木方的截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 121.50cm 3； 截面惯性矩 I = 546.75cm 4；(1)木方抗弯强度计算抗弯计算强度 f=0.747×106/121500.0=6.15N/mm 2 木方的抗弯计算强度小于13.0N/mm 2,满足要求!(2)木方挠度计算均布荷载通过上面变形受力图计算的最大支座力除以跨度得到2.670kN/m最大变形 v =5/3.84×2.670×1200.04/(100×9000.00×5467500.0)=1.465mm 木方的最大挠度小于1200.0/250,满足要求!三、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。

门式钢管脚手架计算书

门式钢管脚手架计算书

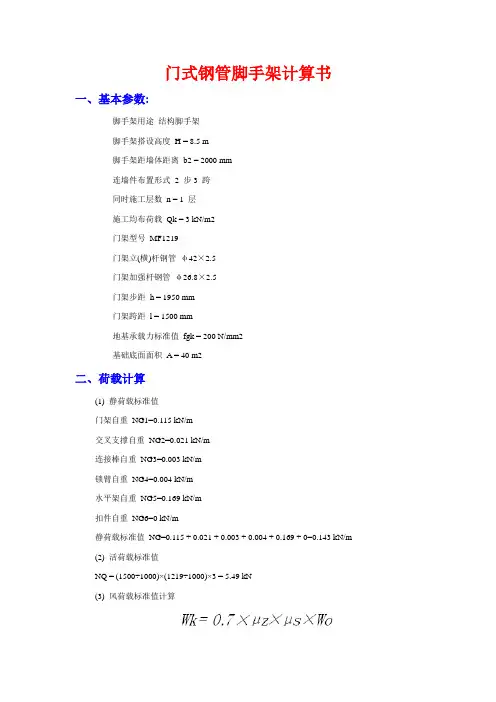

门式钢管脚手架计算书一、基本参数:脚手架用途结构脚手架脚手架搭设高度H = 8.5 m脚手架距墙体距离b2 = 2000 mm连墙件布置形式 2 步3 跨同时施工层数n = 1 层施工均布荷载Qk = 3 kN/m2门架型号MF1219门架立(横)杆钢管φ42×2.5门架加强杆钢管φ26.8×2.5门架步距h = 1950 mm门架跨距l = 1500 mm地基承载力标准值fgk = 200 N/mm2基础底面面积 A = 40 m2二、荷载计算(1) 静荷载标准值门架自重NG1=0.115 kN/m交叉支撑自重NG2=0.021 kN/m连接棒自重NG3=0.003 kN/m锁臂自重NG4=0.004 kN/m水平架自重NG5=0.169 kN/m扣件自重NG6=0 kN/m静荷载标准值NG=0.115 + 0.021 + 0.003 + 0.004 + 0.169 + 0=0.143 kN/m(2) 活荷载标准值NQ = (1500÷1000)×(1219÷1000)×3 = 5.49 kN(3) 风荷载标准值计算其中：wo 基本风压，wo=0.3 kN/m2μz 风荷载高度变化系数μz=0.74μs 风荷载体型系数μs=0.25经计算得到：风荷载标准值wk=0.7×0.74×0.25×0.3=0.04 kN/m2。

三、立杆的稳定性计算1、作用于一榀门架的轴向力设计值计算公式(不组合风荷载)其中: NG 静荷载标准值，NG=0 kN/mNQ 活荷载标准值，NQ=5.49 kNH 脚手架的搭设高度，H=8.5 m。

经计算得到N=1.2÷0×8.5+1.4×5.49=7.69 kN2、作用于一榀门架的轴向力设计值计算公式(组合风荷载)其中：wk 风荷载标准值，wk=0.04（kN/m）；H1 连墙件的竖向间距，H1=3.9m；b 门架的宽度b = 1219 mml 门架跨距l = 1500 mmH 脚手架搭设高度H = 8.5 mNG 静荷载标准值NG = 0.143 kN/mNQ 活荷载标准值NQ = 5.49 kN经计算N=1.2×0.143×8.5+0.85×1.4×(5.49+2×0.04×1500×3.9^2÷(10×(1219÷1000)))=8.17 kN3、作用于一榀门架的轴向力设计值取上面计算中的大值N=8.17 kN。

300×800梁模板支撑计算书

300×800梁模板支撑计算书

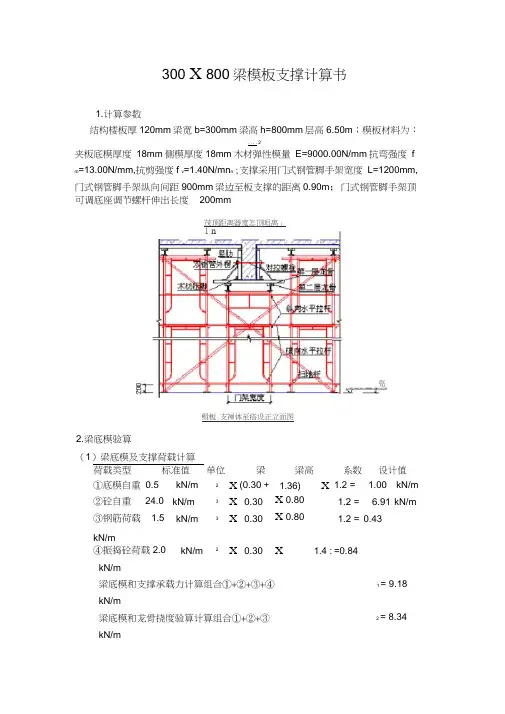

300 X 800梁模板支撑计算书1.计算参数结构楼板厚120mm 梁宽b=300mm 梁高h=800mm 层高6.50m ；模板材料为：. . . . 2夹板底模厚度18mm 侧模厚度18mm 木材弹性模量 E=9000.00N/mm 抗弯强度 fm=13.00N/mm,抗剪强度f v =1.40N/mn n ;支撑采用门式钢管脚手架宽度 L=1200mm,门式钢管脚手架纵向间距900mm 梁边至板支撑的距离0.90m ；门式钢管脚手架顶2.梁底模验算（1）梁底模及支撑荷载计算荷载类型 标准值 单位梁宽 梁高 系数 设计值 ①底模自重 0.5kN/m2 X (0.30 + 1.36)X 1.2 = 1.00 kN/m②砼自重 24.0 kN/m 3 X 0.30 X 0.801.2 =6.91 kN/m③钢筋荷载 1.5 kN/m3X 0.30 X 0.801.2 = 0.43kN/m④振捣砼荷载2.0 kN/m2X 0.30 X1.4 : =0.84kN/m梁底模和支撑承载力计算组合①+②+③+④ kN/m梁底模和龙骨挠度验算计算组合①+②+③ kN/m可调底座调节螺杆伸出长度 200mm1= 9.182= 8.34高茂顶距离器宽怎顶晅离」1 n楫板.支禅体至搭设正立面图(2)梁底模板验算第一层龙骨间距L=200mm计算跨数五跨；底模厚度h=18mm板模宽度b=300mm ；W=bh /6 =300.00 X 18.00 2/6=16200mrn ;I=bh3/12=300X 183/12=145800mrh1) 抗弯强度验算弯矩系数如-0.1052 2 6M=K・q i L =-0.105 X 9.18 X 0.20 X 10 =-38556N.mm=-0.04kN.m(T =M/W=38556/16200=2.38N/mm梁底模抗弯强度c =2.38N/mm<f n=13.00N/mm,满足要求。
