可编辑修改精选全文完整版脚手架计算书一．计算条件：本工程脚手架采用扣件式钢管脚手架，用于地上及地下室部分，双排脚手架用在外墙的施工，悬挑脚手架用在裙楼的施工，满堂脚手架用于顶板支撑。
脚手架立杆横距b=1.05m，立杆纵距l=1.50m，脚手架步距h=1.80m。
内立杆距建筑物外墙皮距离为0.5米，铺设5cm 厚木脚手板。
连墙件的竖向距离H=2h=3.60m，水平距离L1=3l=4.5m。
脚手架钢管规格为Ф48×3.5，钢管、挡脚板、安全网、护拦等自重查阅相关建筑结构荷载规范，施工荷载Q k=3.0KN/m2。
二．扣件式钢管脚手架荷载的传递与计算简图该工程脚手架的受力均可简化为：脚手板---横杆---立杆---基础，扣件是脚手架的连接件和传力杆，因脚手架在纵向设有足够的剪刀撑，因而脚手架的纵向刚度比横向抗弯刚度大得多，故可将扣件式钢管脚手架的验算简化为由横向两立柱与小横杆组成的一榀脚手架为计算单元，若上下步脚手架传递荷载的横杆分别装于立柱的不同侧面。
则有利于减小因扣件联结对立柱所产生的偏心受荷影响，使偏心减小至最小限度。
因此荷载的偏心影响可以忽略不计，因此，脚手架的计算简图可简化为：三．验算脚手架的整体稳定性脚手架结构的整体稳定性验算按下公式计算：N /（ΦA）≦K A K Hƒ其中：N——压杆的轴心压力，按N=1.2（n.N GK1+N GK2）+1.4N QK计算N GK1——脚手架一步一纵距自重产生的轴心力，查相关规范。
（取值为0.442KN）N GK2——脚手板、栏杆、安全网等一步一纵距产生的轴心力，查相关规范。
（取值为2.95KN）N QK——一个纵距内脚手板上堆积物、各操作人员等标准荷载所产生的轴力，查相关规范。
（取值为6.3KN）———脚手架的步距数。
A———脚手架内、外排立杆的毛截面积之和。
Ф———压杆整体稳定性系数，换算长细比λoX= λXK H———高度调整系数：K H=1/[1+（H/100）]。

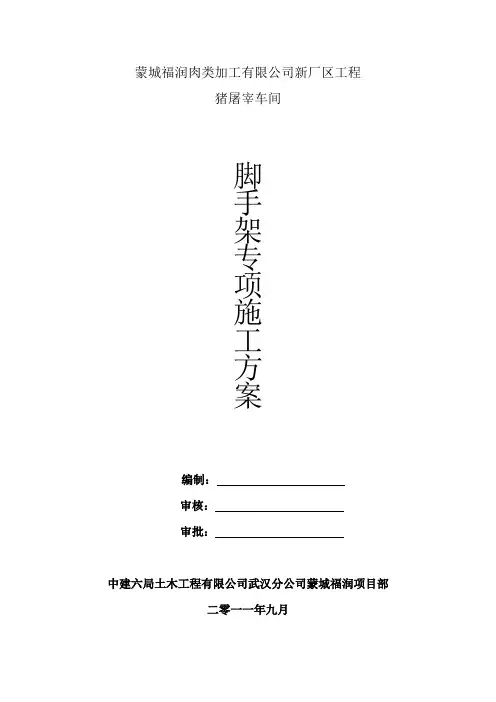

蒙城福润肉类加工有限公司新厂区工程猪屠宰车间脚手架专项施工方案编制：审核：审批：中建六局土木工程有限公司武汉分公司蒙城福润项目部二零一一年九月蒙城福润肉类加工有限公司新厂区工程猪屠宰车间钢筋混凝土满堂架检算书一、工程概况蒙城福润肉类加工有限公司新厂区工程所建主厂房为混凝土框架结构，总建筑面积19087.3m2，建筑占地面积17705.0m2，本建筑主体为单层建筑（局部为二层），建筑总高为11.4m，顶板结构找坡，层高8.4-9.6m，主体结构长度276.5m,宽度60.6m,结构跨度4-9m不等,顶板厚度120mm，坡度2%。
二、满堂脚手架的总体方案和计算参数2.1脚手架搭设技术措施2.1.1施工准备（1）在脚手架搭设之前，由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进行书面技术交底，并履行交底签字手续，各持一份，互相监督，由专业班组长向操作人员进行班前技术交底，并做好交底记录入档。
（2）按对脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收，方准进行场使用，并进入现场后分类堆放整齐，挂牌标明准备使用。
（3）搭拆脚手架的操作人员必须是经过劳动部门培训合格发证，持证上岗。
2.1.2脚手架的基础（1）脚手架搭设前基础要平整夯实，架基及周围不得积水，在距脚手架外立杆外侧0.5米处，设置一排水沟，在最低点，设置积水坑，水流入坑内，用潜水泵将水排出，排水沟坡度为3-5‰。
以保证架基的承载能力，基槽回填土必须步步夯实后，才能做脚手架基础。
（2）回填土夯实后，上面铺设厚度50mm的0.2×3m木脚手板，之后在木脚手板上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。
2.1.3脚手架结构技术要求1.主厂房混凝土顶板采用在支架上现浇，支架采用扣件式钢管脚手架拼装组成，支架均采用外径φ48mm、壁厚δ=3.5mm标准杆件进行组装，立杆、横杆主要采用6.0m、3.0m、2.0 m、1.2m等几种。
脚手架荷载计算书一、工程概述本次脚手架搭建工程位于具体工程地点，主要用于具体施工用途，如建筑外墙施工、装修等。
脚手架的搭建高度为具体高度，立杆间距为具体间距，横杆步距为具体步距。
二、荷载分类在进行脚手架荷载计算时，需要考虑以下几种荷载类型：1、恒载（永久荷载）脚手架结构自重，包括立杆、横杆、剪刀撑、扣件等构配件的自重。
脚手板自重，根据所选用的脚手板类型和铺设层数计算。
栏杆、挡脚板自重。
2、活载（可变荷载）施工荷载，按照施工过程中的人员、材料和设备的重量计算。
风荷载，根据当地的气象资料和建筑高度计算。
三、荷载取值1、脚手架结构自重立杆：根据所选钢管的规格和长度，计算每米立杆的自重。
横杆：同样根据钢管规格和长度，计算每米横杆的自重。
剪刀撑：考虑其布置方式和钢管长度，计算自重。
扣件：按每个扣件的重量乘以扣件数量计算。
2、脚手板自重选用具体脚手板类型，如竹笆脚手板、木脚手板等，其自重标准值为具体数值kN/m²。
根据铺设层数和面积计算总自重。
3、栏杆、挡脚板自重栏杆自重标准值为具体数值kN/m，挡脚板自重标准值为具体数值kN/m。
4、施工荷载一般取值为具体数值kN/m²，考虑施工过程中的人员和小型工具、材料的重量。
5、风荷载风荷载标准值按下式计算：ωk ＝07μzμsω0其中，ω0 为基本风压，根据当地气象资料取值；μz 为风压高度变化系数，根据脚手架所在高度和地面粗糙度确定；μs 为风荷载体型系数，根据脚手架的封闭情况和挡风系数计算。
四、荷载组合在计算脚手架的稳定性和强度时，需要按照不同的工况进行荷载组合。
一般考虑以下两种组合：1、承载能力极限状态组合一：由恒载控制，荷载组合为 135 恒载＋ 14×07 活载。
组合二：由活载控制，荷载组合为 12 恒载＋ 14 活载。
2、正常使用极限状态组合：恒载＋活载五、立杆稳定性计算1、不组合风荷载时计算公式：N/（φA）≤f其中，N 为立杆所受的轴力设计值，根据荷载组合计算；φ 为轴心受压构件的稳定系数，根据立杆的长细比查表得到；A 为立杆的截面面积；f 为钢材的抗压强度设计值。
脚手架计算书一、工程概况首先，我们需要了解工程的基本情况。
包括建筑物的高度、结构形式、施工环境等。
假设我们正在建设的是一座 10 层的办公楼，层高为3 米，总高度约为 30 米。
施工现场地面平坦，风力较小。
二、脚手架的选型根据工程的特点和要求，我们选择了扣件式钢管脚手架。
这种脚手架具有搭设灵活、通用性强等优点。
三、脚手架的参数设计1、立杆间距：纵向间距为 15 米，横向间距为 105 米。
2、步距：18 米。
3、内立杆距建筑物的距离：03 米。
四、荷载计算1、恒载标准值包括脚手架结构自重、构配件自重等。
钢管的自重标准值为0038kN/m，脚手板的自重标准值为 035kN/m²，栏杆、挡脚板的自重标准值为 014kN/m。
2、活载标准值主要考虑施工荷载，按照 2kN/m²取值。
同时，还需要考虑风荷载的作用。
五、纵向水平杆计算1、强度计算根据纵向水平杆的受力情况，计算其最大弯矩，并根据材料的强度进行校核。
2、挠度计算确保纵向水平杆在荷载作用下的挠度满足规范要求。
六、横向水平杆计算同样需要进行强度和挠度的计算，以验证其是否满足安全要求。
七、扣件抗滑力计算扣件在连接横杆和立杆时，需要承受一定的摩擦力。
计算扣件所承受的力，确保其抗滑力满足要求。
八、立杆稳定性计算这是脚手架计算的核心部分。
需要考虑不组合风荷载和组合风荷载两种情况，计算立杆的稳定性。
九、连墙件计算连墙件起到将脚手架与建筑物连接在一起，增强脚手架稳定性的作用。
需要计算连墙件的强度、稳定性和连接强度。
十、地基承载力计算确保脚手架基础的地基承载力能够满足脚手架的荷载要求。
在进行脚手架计算时，需要严格按照相关的规范和标准进行，同时要充分考虑各种不利因素的影响。
只有经过准确计算和合理设计的脚手架，才能在施工过程中为工人提供安全可靠的工作平台。
外脚手架计算书一、木板基础承载力计算取一个外架单元(9步架，纵距1.8M)进行分析计计算1．静荷载：(1)、钢管自重立杆：16.8*2=33.4M水平杆：10*1.8*2=36M搁栅：10*1.8*2=36M小横筒：10*1.5=15M钢管自重：(33.4+36+36+15)*3.84=462kg(2)、扣件自重：601.2=72kg(3)、竹笆自重：底笆：7张*12 kg=84 kg静荷载为：462+72+84=618 kg2．施工荷载按规定要求，结构脚手架施工荷载不得超过270 kg／㎡，装饰脚手架不得超过200 kg／㎡，则施工荷载为：270*1.8*1.0=486 kg/㎡3．风雪荷载计算时可不考虑,在脚手架的构架时采取加强措施.4．荷载设计值N=K*Q=1.2*(618+486)=1.325*10NN---立杆对基础的轴心压力K---未计算的安全网、挑杆、剪力撑、斜撑等因素，取1.2系数Q---静荷载、活荷载总重量5．钢管下部基础轴心抗压强度验算f1=N/A=(1.325*103)/(489*2)=1.355N／mm2＜10N／mm2 (杉木抗压强度)f1---立杆对木板基础的轴向压应力(N／mm2)A---立杆在木板基础的总接触面积( mm2 )fCK――木板的轴心抗压强度(N／mm2)满足强度要求二、连墙拉强杆件计算取拉强杆直径6.5圆钢进行计算1．抗拉强度验算F＝(3.14*3.252*210 N/mm2)/(9.8N/kg)＝710kg＞700kg符合高层外架拉撑力的规定，并满足工程要求。
三、外架整体稳定性计算根据有关资料提供的数据，在标准风荷载的作用下，脚手架杆件内产生的应力，尚未达到杆件允许应力的1/100，故风荷载对脚手架的影响极小，一般可忽略不计。
1．不组合风荷载时，其验算公式为：0.9N/(∮*A)≤fc/γ’mσ∮N=1.2NGK+1.4 NQiK=1.2*6.06+1.4*4.76=13.94KNN值――立杆验算截面处的轴心力设计值NGK----脚手架的静荷载NQiK――脚手架的施工荷载2．∮值：λ＝l0/I=μh／i＝(1.5*1800)/15.8=170.9查表得：∮＝0.243∮――轴心受压杆件的稳定系数μ――计算长度系数i――钢管回转半径3．A值：A＝489*2＝978mm2A值――钢管截面积之和4．fc值：fc＝0.205KN/mm2fc――钢材的抗压强度值(KN／mm2)5．γ’m=1.5607γ’m――材料强度附加分项系数将上述各项数值代入公式：0.9N/∮A=(0.9*13.94)/(0.243*978)=0.053 KN／mm2＜fc/γ’m＝0.205/1.5607＝0.1314 KN／mm2。
承重脚手架计算书(满堂脚手架)承重脚手架计算书(满堂脚手架)一、引言承重脚手架是一种用于搭建临时工作平台的设备，广泛应用于建筑工程和其他工程领域。
本旨在提供一份完整而详细的承重脚手架计算书模板，以供参考使用。
通过本，您将了解到承重脚手架的设计要求、构造要素、计算方法等关键内容。
二、承重脚手架的设计要求1. 承重脚手架的用途与范围：明确承重脚手架的使用目的、所需承载物的类型和重量范围等。
2. 基本要求：包括安全、稳定、可靠性、施工方便等方面的设定标准。
3. 防护措施：指明对于高空作业、人员安全、防坠落等方面的保护要求。
4. 构件材料：明确承重脚手架所使用的构件的材料规格和性能要求。
三、承重脚手架的构造要素1. 杆件：包括立杆、横杆、纵杆等主要承重构件，需要注明其材质、尺寸、连接方式等。
2. 脚座与承台：介绍承重脚手架的支撑基础部分，包括脚座类型、尺寸、布置等。
3. 拉杆与斜杆：详细说明拉杆与斜杆的设计与布置要求，以确保承重脚手架的稳定性。
4. 斜撑与支撑加强件：描述构建承重脚手架时所需的斜撑和支撑加强件，以增加整体的稳定性。
四、承重脚手架的计算方法1. 荷载计算：根据工程要求和标准规范，计算承重脚手架所需承载的荷载。
2. 结构计算：进行承重脚手架结构的强度计算和稳定性分析。
3. 连接计算：对于承重脚手架的连接部位进行计算和验证，确保连接的可靠性。
4. 安全系数与材料强度校核：在计算过程中，需要明确安全系数和材料强度的要求，并进行校核。
五、附件本所涉及的附件如下：1. 承重脚手架设计图纸：包括平面图、剖面图等。
2. 材料清单：列出所使用的承重脚手架构件的种类、数量和规格。
3. 荷载计算表格：记录承重脚手架所需承载荷载的计算结果。
4. 结构计算表格：记录承重脚手架结构强度和稳定性计算的结果。
六、法律名词及注释1. 《建筑施工安全监督管理条例》：指中华人民共和国国家质量监督检验检疫总局发布的法律文件，用于规范建筑施工的安全工作。
计算书一、荷载1.1荷载分类作用于模板支架上的荷载，可分为永久荷载（恒荷载）和可变荷载（活荷载）两类⑴模板支架的永久荷载，包括下列荷载。
①作用在模板支架上的结构荷载，包括：新浇筑混凝土、模板等自重。
②组成模板支架结构的杆系自重，包括：立杆、纵向及横向水平杆、水平及垂直斜撑等自重。
③配件自重，根据工程实际情况定，包括：脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重。
⑵模板支架的可变荷载，包括下列荷载。
①施工人员及施工设备荷载。
②振捣混凝土时产生的荷载。
③风荷载、雪荷载。
1.2荷载取值（1）雪荷载根据《建筑结构荷载规范》（GB 50009-2012）查附录D.5可知，雪的标准荷载按照100年一遇取刚察县雪压为0.30kN/m2。
根据《建筑结构荷载规范》（GB50009-2012）7.1.1雪荷载计算公式如下式所示。
Sk=ur x so式中：Sk——雪荷载标准值（kN/m2）;ur ---- 顶面积雪分布系数；So——基本雪压（kN/m2）。
根据规《建筑结构荷载规范》(GB 50009-2012 7.2.1规定，按照矩形分布的雪堆计算。
由于角度为小于25°，因此卩取平均值为1.0,其计算过程如下所示。
Sk=ur x so=0.30 x 1=0.30kN/m2(2)风荷载根据《建筑结构荷载规范》(GB 50009-2012)查附录D.5可知，风的标准荷载按照100年一遇取刚察县风压为0.4kN/m2根据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011 4.3.1风荷载计算公式如下式所示。
W=U X Us X WO式中：W――风荷载强度(kN/m2);WO——基本风压(0.4KN/m2);Uz――风压高度计算系数，根据《建筑结构荷载规范》(GB 50009-2012表8.2.1取1.0;Us――风荷载体型系数，根据《建筑结构荷载规范》(GB 50009-2012表8.3.1采用1.3。
型钢悬挑脚手架(阳角)计算书.docx型钢悬挑脚手架(阳角)计算书一.引言本文档旨在对型钢悬挑脚手架(阳角)进行计算和评估，以确保其安全可靠性。
本文档包含了以下内容：设计依据、设计参数、受力分析及计算、构件选型、施工方案等。
二.设计依据1. 《建筑结构荷载规范》2. 《建筑结构设计通则》三.设计参数1. 脚手架工作高度：10m2. 预计荷载：2000kg/m23. 悬挑长度：3m4. 脚手架构件材料：Q235 钢四.受力分析及计算1. 根据荷载参数和悬挑长度，进行受力分析，计算脚手架各部件受力情况。
2. 分析阳角结构的受力情况，并进行计算。
五.构件选型1. 根据受力分析结果，选择合适的型钢构件作为悬挑脚手架(阳角)的支撑结构。
2. 根据实际情况进行施工方案的调整，并选择合适的构件进行搭建。
六.施工方案1. 根据设计要求和选型结果，制定详细的施工方案，包括构件的安装顺序、固定方式等。
2. 进行安全评估，确保施工过程中的安全性。
七.附件本文档所涉及的附件包括：型钢悬挑脚手架(阳角)的设计图纸、受力计算表格等。
八.法律名词及注释1. 《建筑结构荷载规范》：国家推行的对建筑结构荷载计算和设计的规范标准。
2. 《建筑结构设计通则》：国家对建筑结构设计的通用规范。
型钢悬挑脚手架(阳角)计算书一.简介本文档是对型钢悬挑脚手架(阳角)的计算书，主要包括以下内容：设计依据、设计参数、受力分析、构件选型、设计计算、施工方案等。
二.设计依据1. 《建筑结构荷载规范》：规定了建筑结构设计时应考虑的荷载标准。
2. 《建筑结构设计通则》：对建筑结构的设计原则和要求进行了规定。
三.设计参数1. 脚手架工作高度：10m2. 预计荷载：2000kg/m23. 悬挑长度：3m4. 脚手架构件材料：Q235 钢四.受力分析1. 根据设计参数进行受力分析，确定脚手架各个部件的受力情况。
2. 阳角结构的受力分析，分析其受力特点和承载能力。
落地式脚手架计算1、荷载计算：取钢管38.4N,扣件15N/个,脚手板350N/㎡,按20搭设高度计算(搭设12步),按装修施工时两步架同时作业,施工荷载2KN/㎡,恒载分项系数1.2,活载取1.4,取纵向1.5M 为一个计算单元。
（1）一步架（1.8M）脚手架荷载标准值:立杆:1.8*38.4=69.12N水平杆:1.5*38.4*2=115.2N扣件:15*4=60N木脚手板:1.5*1*350=525N安全网:1.8*1.5*3=8.1N剪刀撑等:100N合计:877.42N(2)一步施工荷载标准值:5*1*2000*2=6000N(3)每根立杆所承受的荷载(搭设12步架)P=1/2(877.42*12*1.2)+6000*1.4=14.72KN2、水平杆计算（按三步边梁）：脚手板：350N施工荷载：2000N挠度计算： q1=350+2000=2350N/m弯距计算：q=0.5*(350*1.2+2000*1.4)*1.5=2415N/m（1）抗弯强度计算：M=0.175qL2=0.175*2.415*1.52=0.85KN/mΣ=M/W=0.85*106/5080=167N/㎜2∠f=205N/㎜2 满足要求。
（2）挠度验算γ=1.146q1L3/100EI=1.146*2.35*103*1500*103/100*206*103*1.219*105=4.04*109/2.51*1012=1.61*10-3㎜∠[γ]=1500/150=10㎜满足要求。
（3）扣件抗滑移计算:R=2.15q=5.19KN∠[R]=8.5KN(4)立杆计算：按不组合风载形式计算：风载由附墙边件承受。
N/ØA≤fcN=14.72KNL1=1.85*1.8=3.33Mλ= L1/I=3330/15.8=211查表：Ø=0.163 A=48.9㎜2得:14.72*103/0.163*48.9=184N/㎜2∠fc=205 N/㎜2 满足要求。
脚手架受力计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑地基基础设计规范》GB50007-2011计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
双排脚手架，搭设高度17.4米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.80米，内排架距离结构0.30米，立杆的步距1.80米。
钢管类型为φ48×2.7，连墙件采用2步3跨，计算按照竖向间距3.60米（实际按照2.9m布置），水平间距4.50米。
施工活荷载为3.0kN/m2，同时考虑2层施工。
脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。
栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。
基本风压0.25kN/m2，高度变化系数1.5200，体型系数1.0880。
地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.036kN/m脚手板的荷载标准值 P2=0.350×0.800/2=0.140kN/m活荷载标准值 Q=3.000×0.800/2=1.200kN/m静荷载的计算值 q1=1.2×0.036+1.2×0.140=0.211kN/m活荷载的计算值 q2=1.4×1.200=1.680kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.211+0.10×1.680)×1.5002=0.416kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.211+0.117×1.680)×1.5002=-0.490kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.490×106/4248.0=115.265N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.036+0.140=0.176kN/m活荷载标准值 q2=1.200kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.176+0.990×1.200)×1500.04/(100×2.06×105×101950.0)=3.150mm大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
